外设相关应用

📎 原始文档：https://www.kdocs.cn/l/ct2UBfl5gBos 外设相关应用

  1. GPIO

状态说明

  • 方向：有输入，有输出，无开漏。
  • 上下拉：所有IO都有上下拉, 电阻固定, 但不同芯片, 或不同引脚的阻值是有差异的, 具体看芯片的规格书。输入状态才有上下拉。
  • 水平：输出高(电压接近于VDDIO电压)，输出低(相当于地，灌电流形式)
  • 能力：普通输出、强输出、超强输出，3种输出能力。超强输出只有极少IO有此能力。
  • 状态：数字态，模拟态，2种状态。输入状态下AD检测才用模拟态。
  • 读取：输入数字态，可以读取IO的电压高低。 IO的承受电压不能高于VDDIO,否则会有倒灌,从而影响其他IO的检测

接口说明

第一个参数都是IO的宏定义, 如：IO_PORTA_00，指 PA0

  • gpio_set_direction() 设置IO的方向，第二个参数：1输入，0输出
  • gpio_set_pull_up() 设置上拉电阻的使能，第二个参数：1开启，0关闭
  • gpio_set_pull_down() 设置下拉电阻的使能，第二个参数：1开启，0关闭
  • gpio_set_output_value() 设置输出电压水平，第二个参数：1高，0低
  • gpio_set_die(), gpio_set_dieh() 设置IO的状态，第二个参数：1数字态，0模拟态
  • gpio_set_hd0(), gpio_set_hd() 设置IO的能力，第二个参数：1强输出，0普通输出
  • gpio_read() 输入数字态下读取电压水平，返回值：1是高，0是低

特殊IO

  • usb_iomode(),usb1_iomode() 参数1：普通IO，0：是USB口
  • IO_PORTP_00 原理图标注的PP0，用法与普通IO一致
  • IO_PORT_PR_00 ... IO_PORT_PR_04 原理图标注PR0 - PR4，属于rtc模块引脚，不属于总线IO，有特殊的函数接口如下： AC695N
    第一： RTCVDD 要外部供电： 可以使用 VDDIO 供电
    第二： RTC 晶振使能要关掉： p33_tx_1byte(R3_OSL_CON,0);
    示范代码
    image 如果要再开发板测硬件上需要做以下修改
  • P00 原理图标注的P00，属于低功耗模块IO，不属于总线IO，只能做输出，有特殊的函数接口

寄存器说明

gpio设置范例

设置输出高低

设置输入读取IO高低

设置输入模拟检测电压

可视化SDK 同时设置上下拉

打印监控IO状态

  1. 唤醒源获取及唤醒IO设置 要获取唤醒的IO口，唤醒口都要选ROM后的IO！！！！！！
  • AC695 IO口唤醒源获取

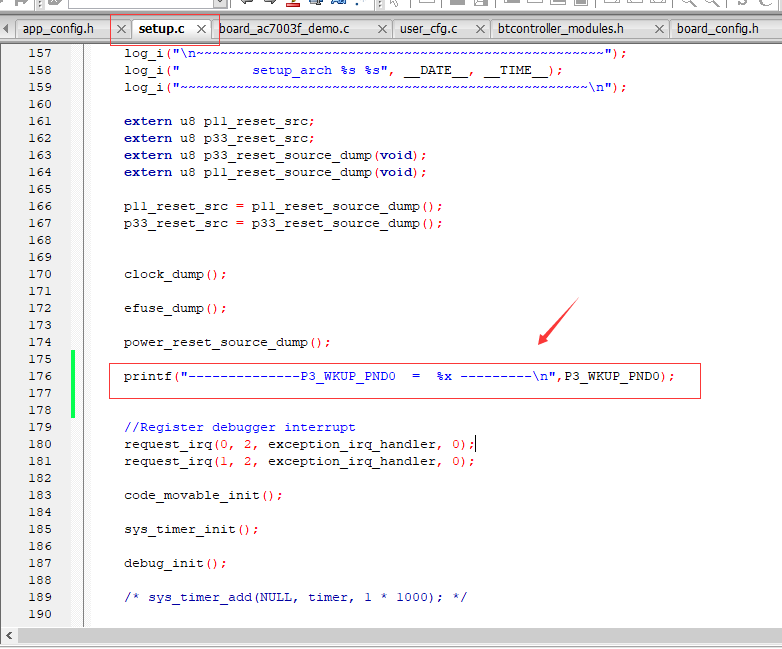

  • AC700X IO口唤醒源获取 通过获取寄存器P3_WKUP_PND0 值，得到唤醒源。值的对应关系和调用如下：
    获取P3_WKUP_PND0 值：

P3_WKUP_PND0 值对应的唤醒源（例子）：

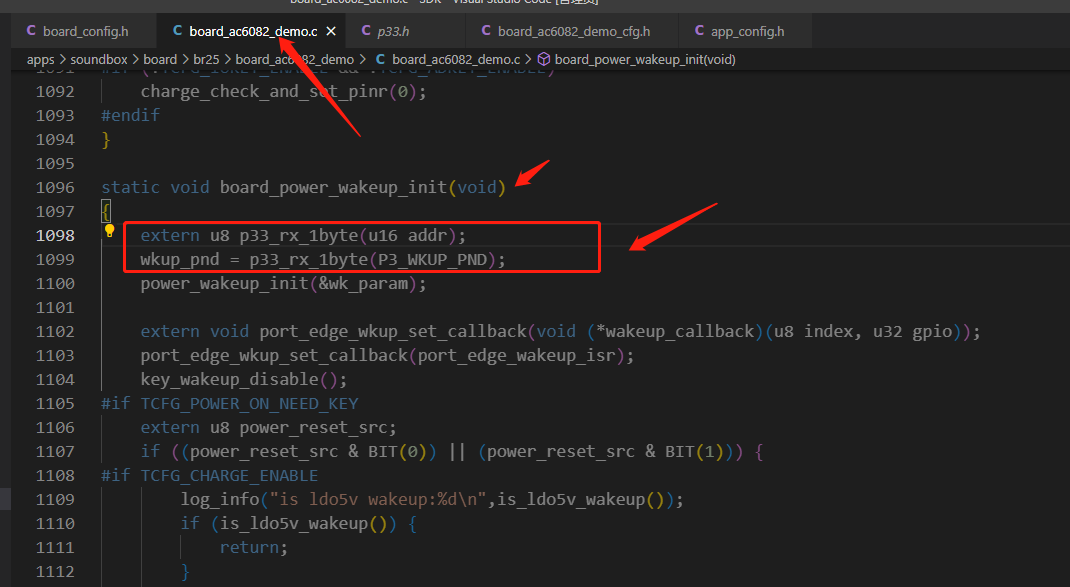

  • BR25(AC696,AC6082)接口添加
u8 wkup_pnd = 0;
u8 get_wakeup_pnd(void)
{
    return wkup_pnd;
}
//返回值： 0x00 | BIT(x)//x唤醒的IO口编号

在此处添加图片两行代码：

  • AC701N 唤醒源获取
    • 复位源 可以通过u8 is_reset_source(enum RST_REASON index); 判断复位源进行判断,调试可以通过打印 wakeup_source_value_dump(); 打印出唤醒源的值。
- powerdown 唤醒IO

AC701N_soundbox_release 音箱SDK 唤醒IO会有一个回调函数：可以根据回调函数对IO口进行判断

- 软关机唤醒IO

可以通过u8 is_wakeup_source(enum WAKEUP_REASON index); 对唤醒源进行判断,调试可以通过打印 wakeup_source_value_dump(); 打印出唤醒源的值

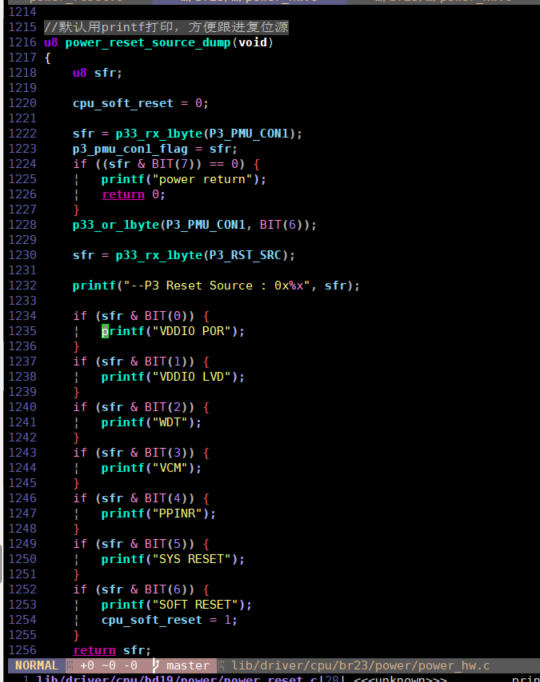

  • SDK打印的复位源含义

AC695X 为例：
u8 power_reset_source_dump(void);

VDDIO POR：上电

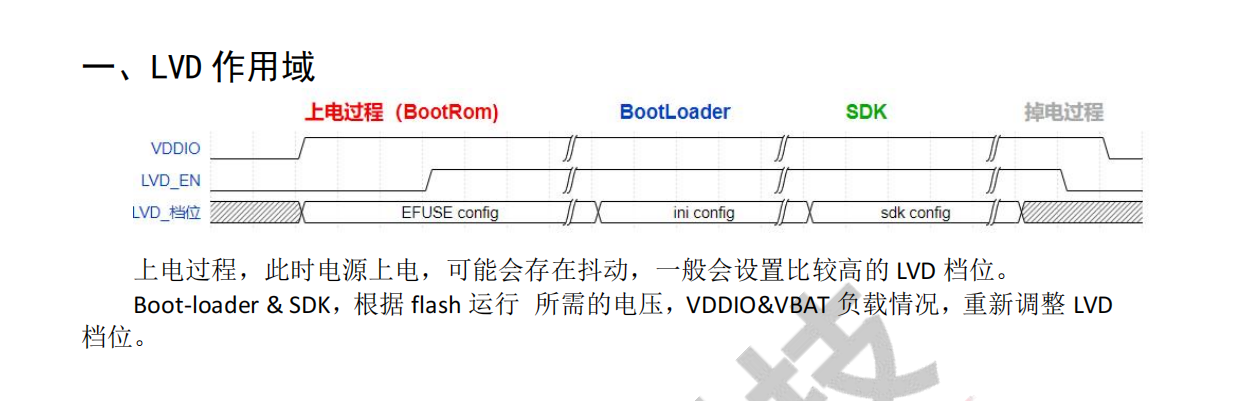

VDDIO LVD：LVD复位， 电压低于LVD设定电压， 芯片复位
WDT：看门狗
VCM：VCOM复位
PPINR：长按reset IO（按键）复位
SYS RESET：主系统复位了p33
SOFT RESET：软件复位

Vcom做瞬间复位

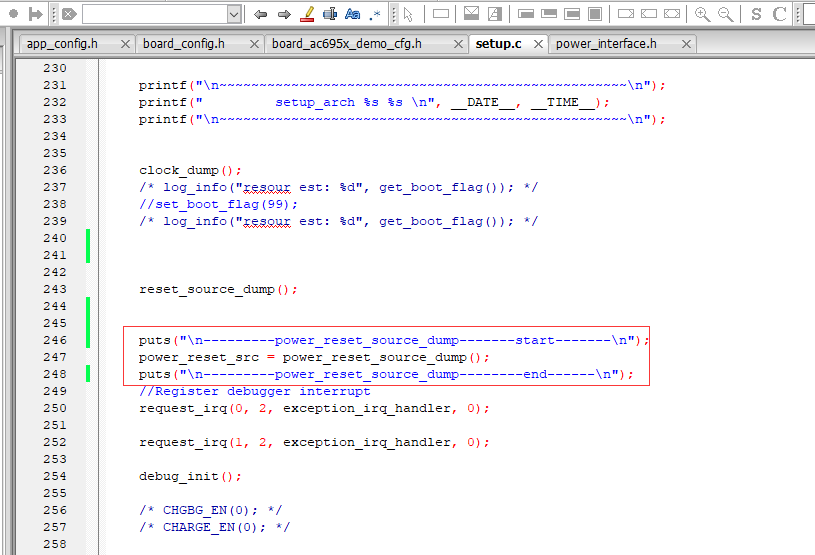

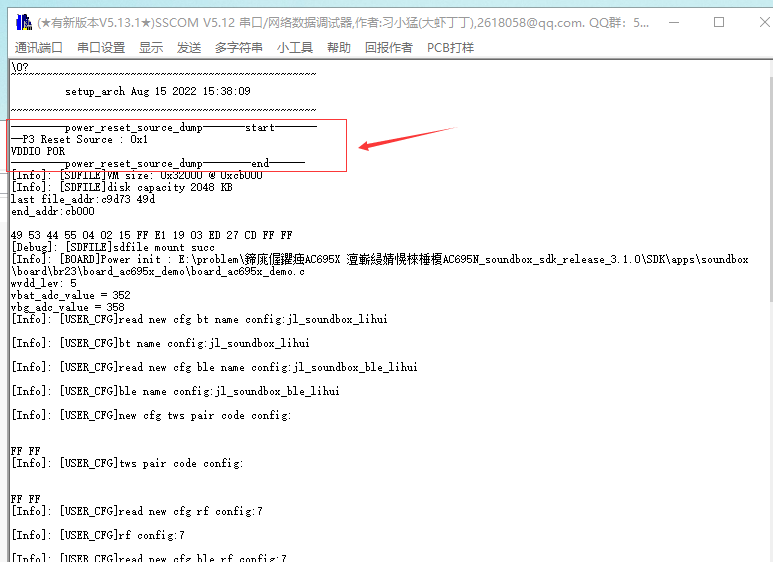

打印测试：


备注：适用于AC696X\AC695X\AC697X\AC698X\AC700X 等

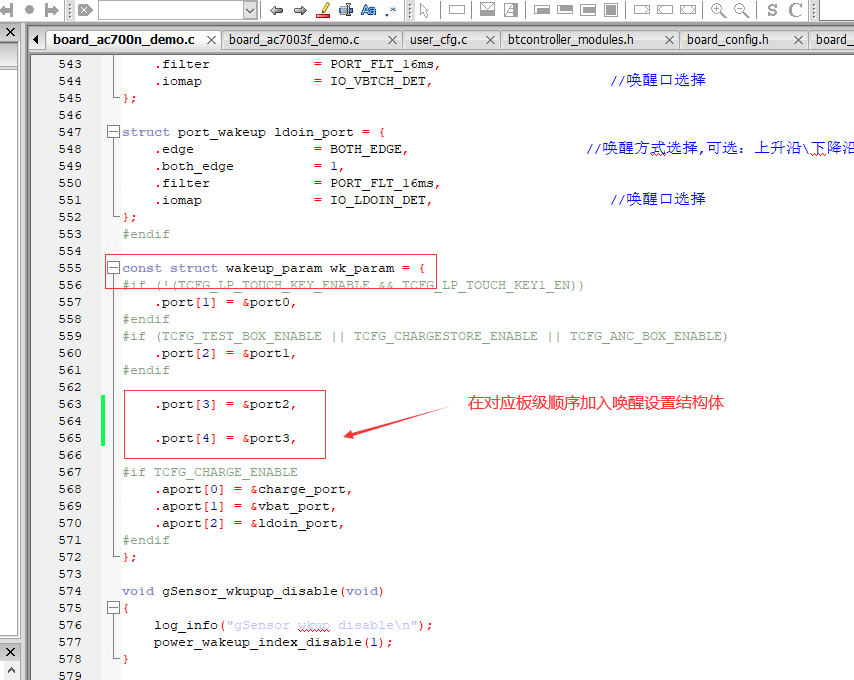

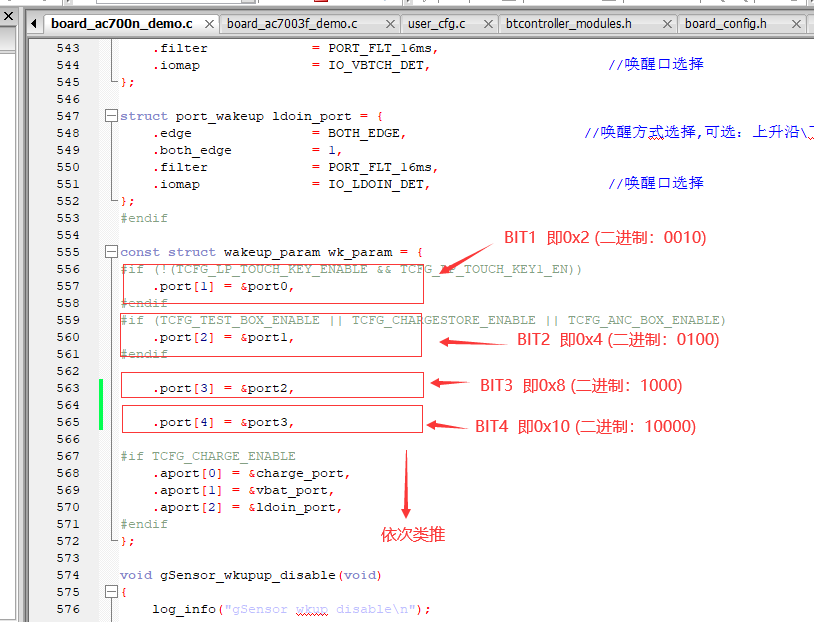

  • 注册多个IO口唤醒

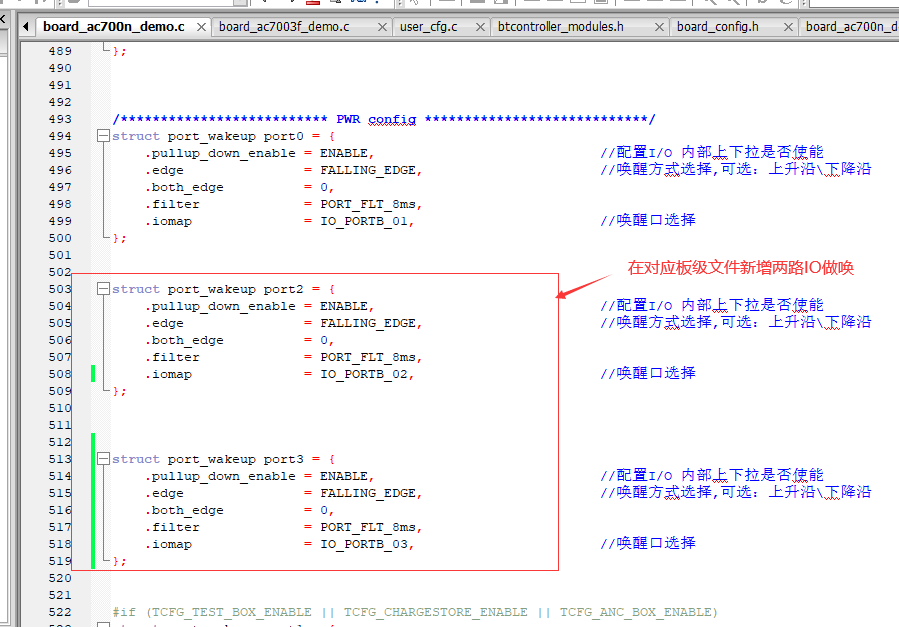

    • AC700X 注册多IO口做唤醒功能（BR23,BR25同样适用）： demo:

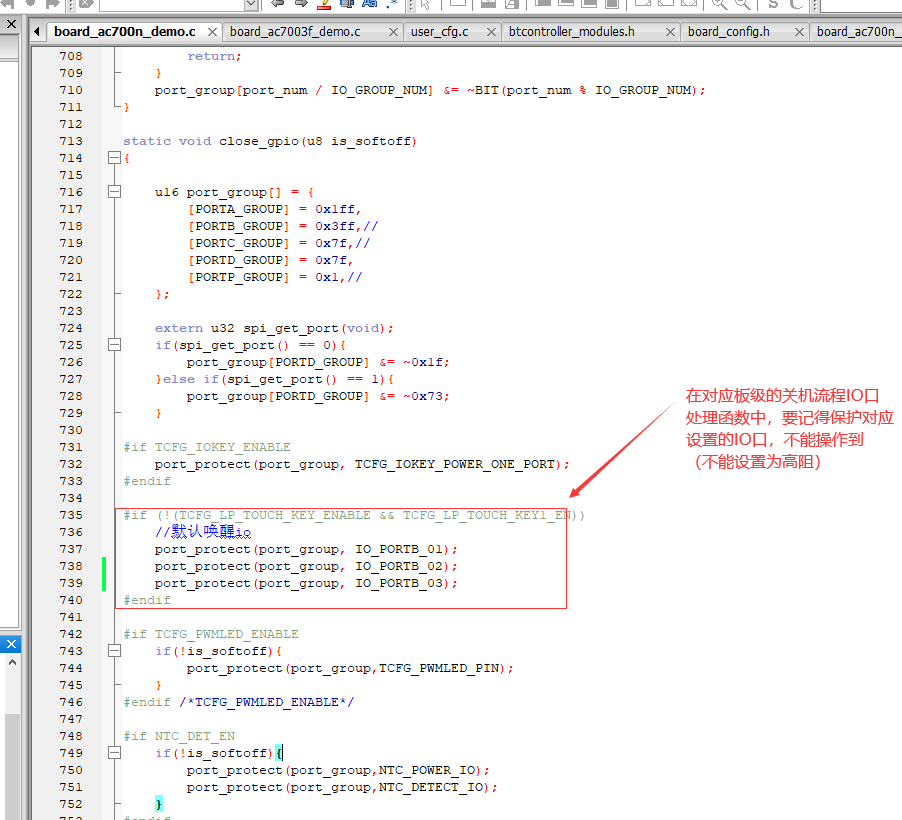

在关机设置IO口状态的函数中，要做好对应保护，不能改其状态：

  1. TIMER定时器

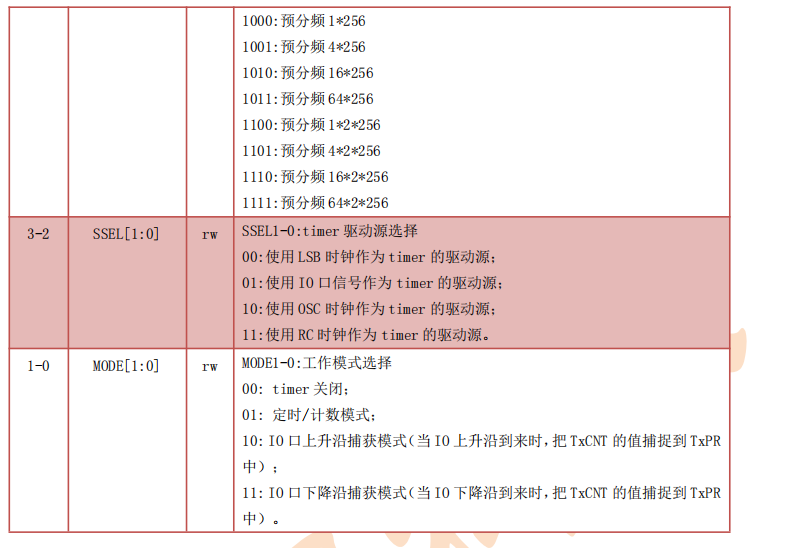

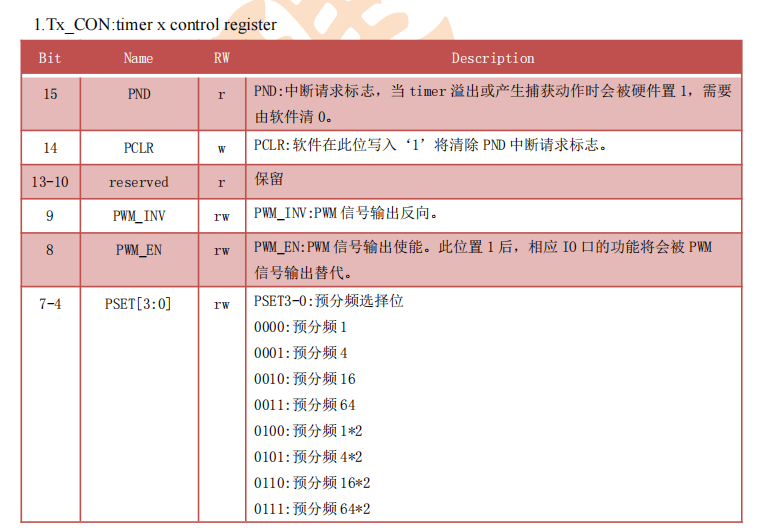

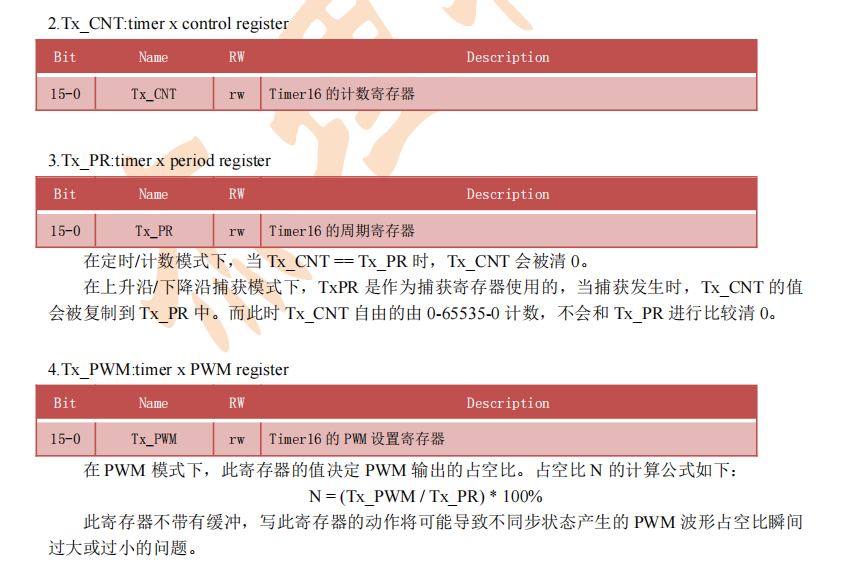

  2. 16位定时器寄存器说明 此处以695用户手册举例，详细可见用户手册
    Timer16 是一个集合了定时/计数/捕获功能于一体的多动能 16 位定时器，的驱动源可以选择
    片内时钟或片外信号。

2. 定时器应用

  1. 定时器中断使用（此处以696x led7_timer.c文件举例）
  1. PWM应用 PWM详细介绍和具体应用见外设相关应用.otl文档【PWM】项

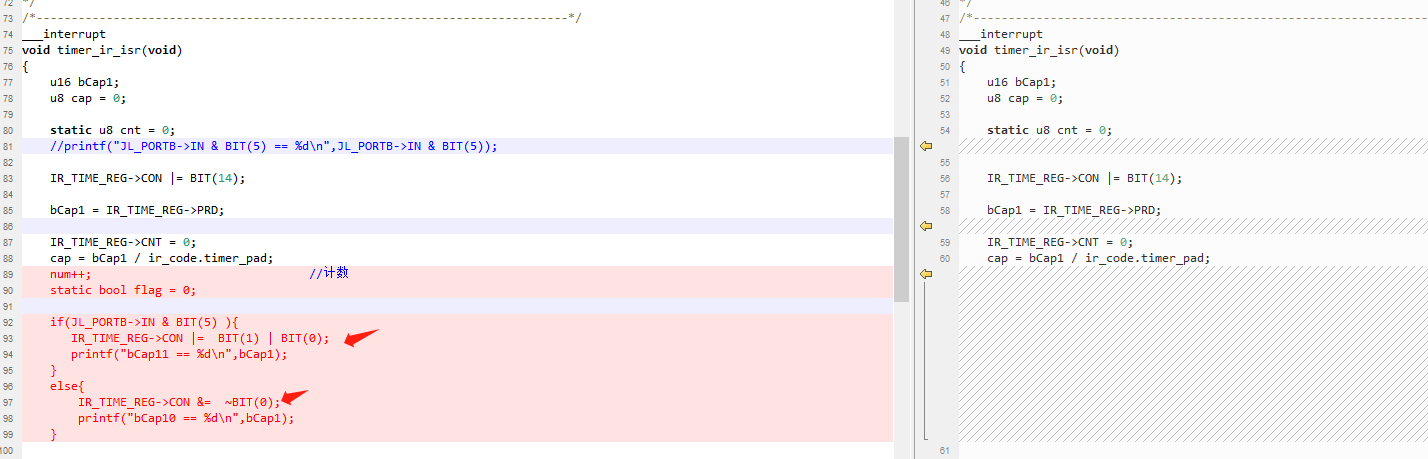

3. 定时器捕捉功能

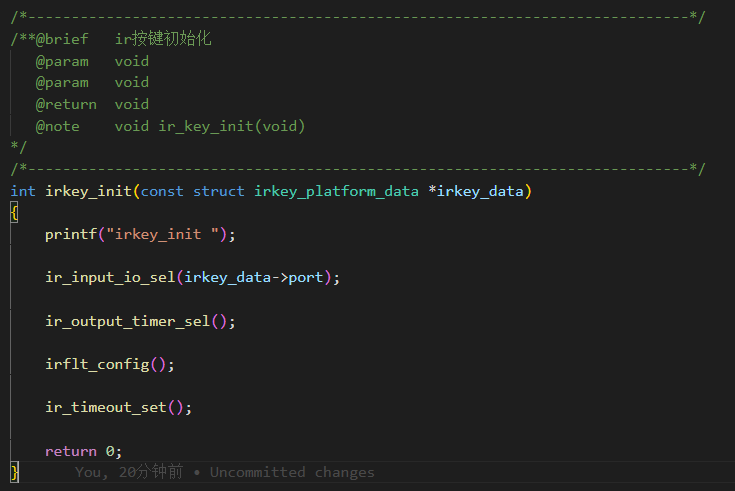

以下为基于696x程序定时器捕捉demo，也可以参考 irkey按键初始化流程


上升下降沿切换触发：

701N系列SDK，利用定时器捕捉实现IO中断

4. 拓展：定时器us级延时功能

5. [sys_timer与usr_timer定时器]

sys_timer与usr_timer定时器各接口详细查看timer.h文件

  1. sys_timer由systimer线程提供时基，在哪个线程中add的sys_timer定时(如sys_timer_add)，systimer线程中的定时时基到了，就由systimer线程发出事件通知对应的add线程执行回调函数（sys_timer系统定时器最小精度为10ms，该定时适用于某些不能在中断里面执行并且定时间隔较长的定时任务）
  2. usr_timer定时器是由硬件定时器timer1提供的时基， 在其他线程add的usr_timer，在硬件定时器中时基到时，在硬件定时器定时中断中执行回调函数（所以回调函数不能写的过长），相对于sys_timer定时时基更加准确；并且使用usr_timer定时器时，不建议关闭系统总中断（会影响usr_timer硬件定时器中断执行回调函数）
  3. PWM

背景知识简介：

PWM：脉冲宽度调制，一种模拟控制方式，根据相应载荷的变化来调制晶体管基极或MOS管栅极的偏置，来实现晶体管或MOS管导通时间的改变，从而实现开关稳压电源输出的改变。

重要参数介绍：

PWM波形最重要的两个参数为：频率，占空比。
占空比：一个周期内高电平占整个周期的时间比。
image 如图，高电平的时间（1ms) + 低电平的时间（3ms） = 4ms（一个周期）
频率 = 1s / 4ms = 250HZ
高电平时间 / 一个周期时间 = 1ms / 4ms = 25%（占空比）

PWM功能应用：

PWM功能一般用于电机驱动，灯光亮度调制等。通过设置PWM波形输出的占空比来设置电机输出的大小或者灯光的亮度。

PWM波形频率和占空比调整精度的关系：

PWM波形一般由一个固定的时钟控制产生，一般时钟的频率是固定的，所以有以下关系： 时钟 = 频率 * 周期时间。
周期时间：就是一个周期内可以改变的精度，如果一个周期内有100个时间点，那占空比控制的精度就是1/100。
所以当提高频率时，占空比控制的精度就会下降。

芯片如何产生PWM波形：

使用mcpwm.c文件的timer_pwm_init函数产生。
timer_pwm_init函数介绍：

参数输入如上图所示，注意点如下：

  1. 每个定时器都对应一个固定的IO口，如TIMER1->IO_PORTA_12,如果在芯片上能找到对应定时器的对应脚则优先使用。没有对应IO口的情况下，则可以任选一个IO口，然后通过通道映射的方式来使选择的IO口产生PWM。 示例：
    timer_pwm_init(JL_TIMER3, 2000, 5000, IO_PORTB_05, 0); //对应IO口产生
    timer_pwm_init(JL_TIMER3, 2000, 5000, IO_PORTB_04, CH2_T3_PWM_OUT); //通道映射

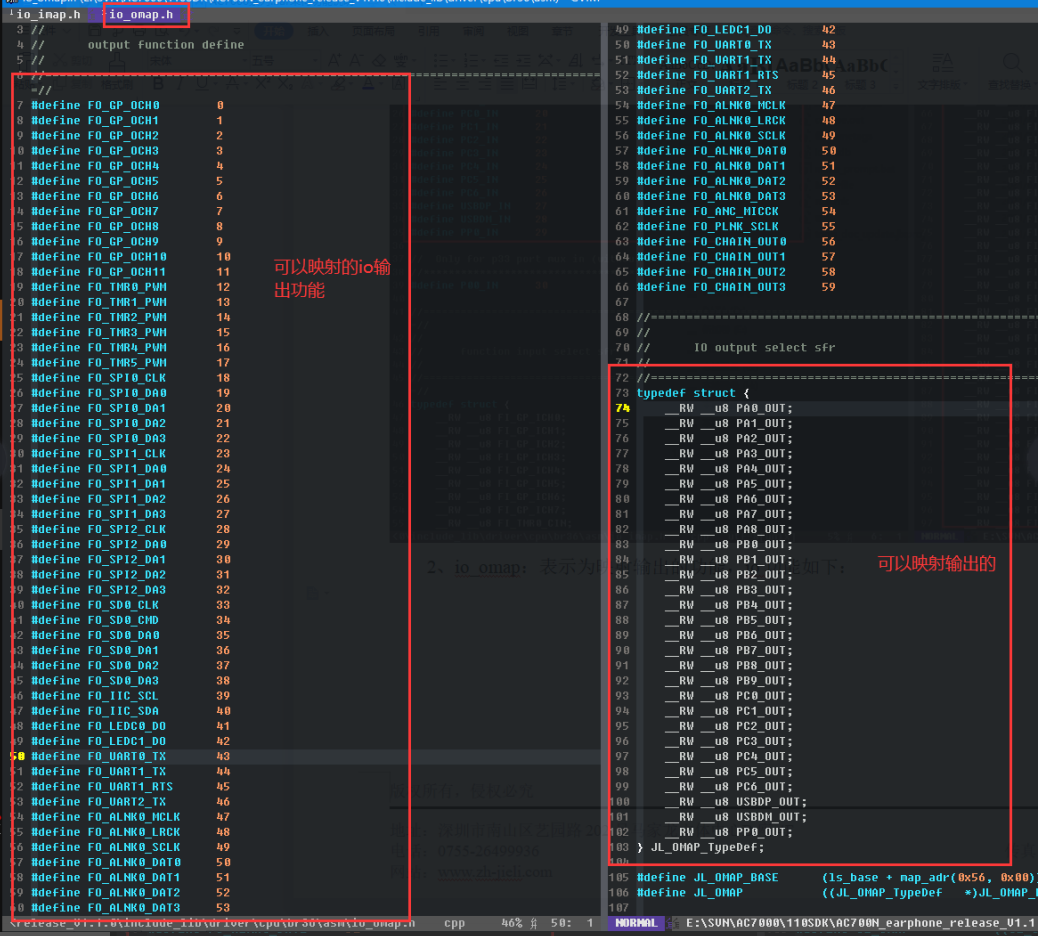

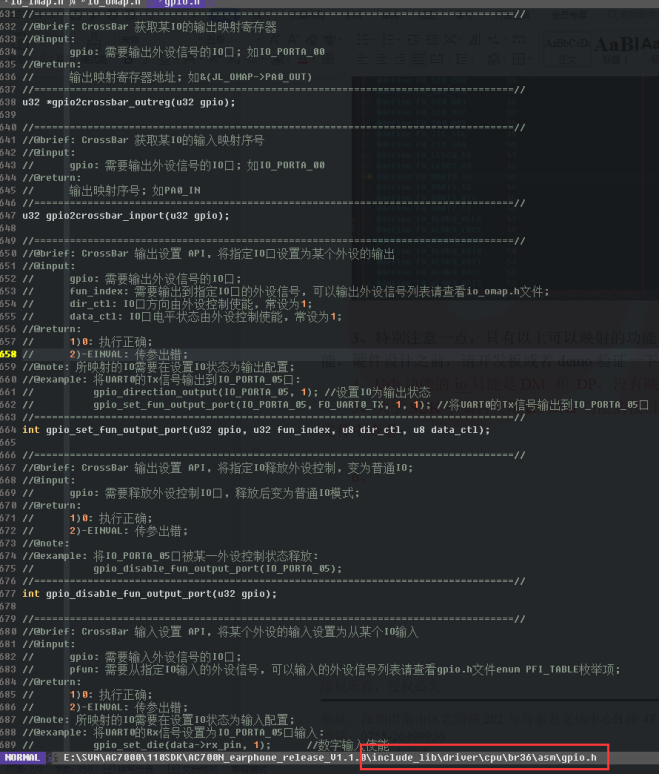

    通道可以在gpio.h文件查询到，CHx_Tn_PWM_OUT,x代表通道x，n代表定时器，每个通道只能映射一个IO口，定时器必须跟选择的定时器一致。
    备注：定时器无论是正常对应IO口输出，映射输出都只会产生一个PWM波形，由最后执行的函数为准，且映射输出时，定时器对应的IO口也会产生对应波形，所以最优先选择定时器对应的IO口，避免造成IO口浪费。

  2. 占空比，公版代码的占空比输入不是0-1000控制0-100%，如果需要改成此效果改此处： JL_TIMERx->PWM = (JL_TIMERx->PRD * duty) / 10000; //0~10000对应0~100%

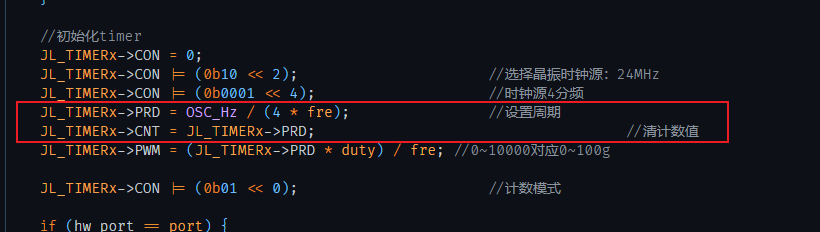

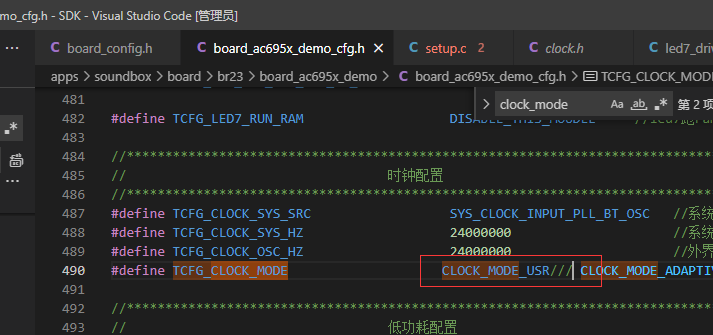

  3. 时钟选择： JL_TIMERx->CON = (0b10 << 2); //选择晶振时钟源：24MHz
    公版SDK默认选择晶振时钟源，695，696均为24MHZ，608由于不带晶振的缘故需要选择系统时钟源，配置如下：
    JL_TIMERx->CON = (0b00 << 2); //选择系统时钟源
    695，696的系统时钟源一般会比晶振时钟源的时钟高，695为60MHZ，如果需要产生高频率的PWM波形时可以改为系统时钟源。

  4. 产生PWM波形失败的可能原因： (1) IO口被其他地方占用，程序是按前文配置，选择的IO口没有输出对应的波形时，可以通过代码编辑搜索看看是否IO口被其他地方占用；
    (2) 定时器被占用，一般这种情况会导致程序复位或者死机。一般TIMER1为系统自己本身使用的时钟，不建议使用。TIMER2默认用于UI显示，建议关掉UI显示再使用TIMER2；

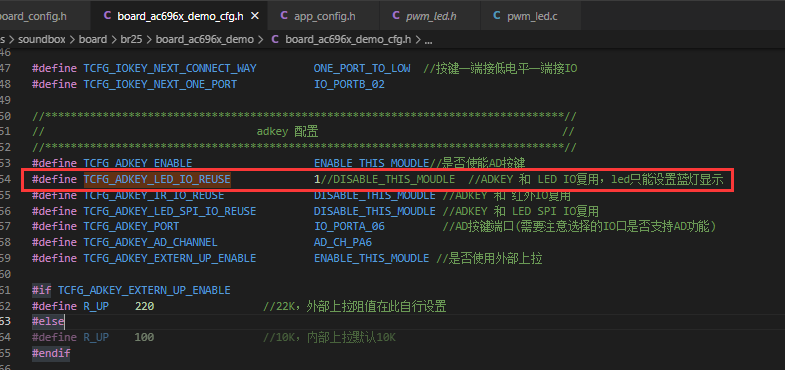

  5. 初始化PWM时闪灯解决办法 image

  6. 消除占空比变为0时的一周期的高电平时间问题

void set_timer_pwm_duty(JL_TIMER_TypeDef *JL_TIMERx, u32 duty)
{
    if(duty == 0){
        if(JL_TIMERx->PWM == 0){
            return;
        }
        //计时标志，进来此函数前PB3已经设置为高电平，PB3部分控制可省略
        JL_PORTB->OUT &= ~BIT(3);
        /*周期内低电平时期进入此函数，强制延长半个到一个周期等下一个周期下降沿再触发，
        防止一个周期最后1us左右时间触发此函数导致的程序执行时间不够导致极短时间的高电平*/
        if(JL_TIMERx->CNT > JL_TIMERx->PWM){
            while(JL_TIMERx->CNT > JL_TIMERx->PWM){
                delay(1);
            }
            while(JL_TIMERx->CNT < JL_TIMERx->PWM){
                delay(1);
            }
        }
        //周期内高电平时间进入此函数，等周期内低电平时间触发
        while(JL_TIMERx->CNT < JL_TIMERx->PWM){
            delay(1);
        }
        //关闭PWM波形
        JL_TIMERx->CON &= ~BIT(8);
        //时间标志
        JL_PORTB->OUT |= BIT(3);
    }
    else{
        //开启PWM
        JL_TIMERx->CON |= BIT(8);
    }
    JL_TIMERx->PWM = (JL_TIMERx->PRD * duty) / 10000;    //0~10000对应0~100%
    //时间标志
    JL_PORTB->OUT &= ~BIT(3);
}


void timer_pwm_test(void)
{
    //PB3为了计时设置，可以去掉
    gpio_set_pull_down(IO_PORTB_03,0);
    gpio_set_pull_up(IO_PORTB_03,0);
    gpio_set_direction(IO_PORTB_03,0);
    timer_pwm_init(JL_TIMER3, 100000, 2000, IO_PORTB_05, 0);
}

//测试按键消息
    case KEY_SET_PWM:
         log_info("KEY_SET_PWM\n");
         static int pwm_flag = 0;
         JL_PORTB->OUT |= BIT(3);
         if(pwm_flag){
            set_timer_pwm_duty(JL_TIMER3,0);
            pwm_flag = 0;
         }
         else{
            set_timer_pwm_duty(JL_TIMER3,5000);
            pwm_flag = 1;
         }
        break;

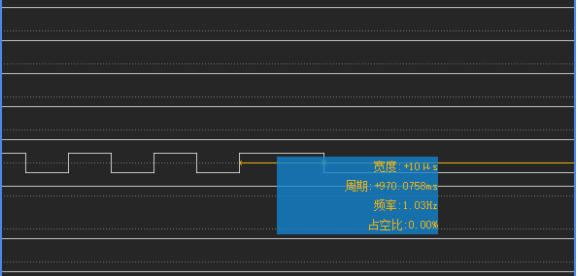

问题波形1（占空比变为0时1周期的高电平）：

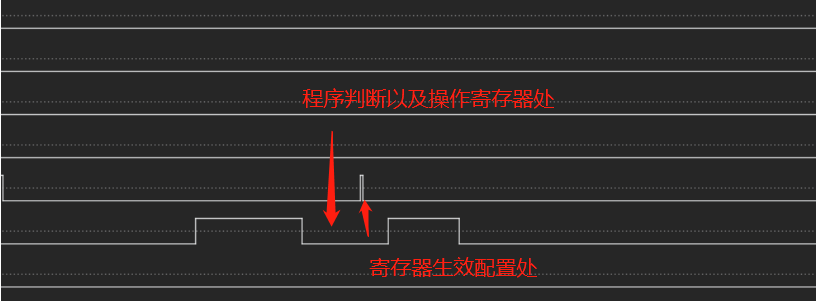

问题波形2（周期末尾操作寄存器执行时间不够导致波形顺延到下周期才执行）：

DEMO

  1. MCPWM

AC695

  • MCPWM输出的IO
  • 示范demo

AC695x实现两个PWM波形的相位差

参考文档资料：
链接：https://pan.baidu.com/s/14nYi-vAcxWu5dO9_6xtxJg
提取码：8888

AC695X 机电PWM DEMO

链接：https://pan.baidu.com/s/1g4YbK3YCWwZiRvt6_YzxNw
提取码：8888

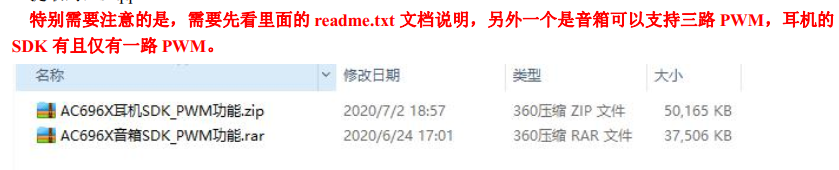

AC696

注意：
如需要输出PWM5，且当PA3和PB7都配置为输出方向，两个IO均会输出PWM5

  1. UART

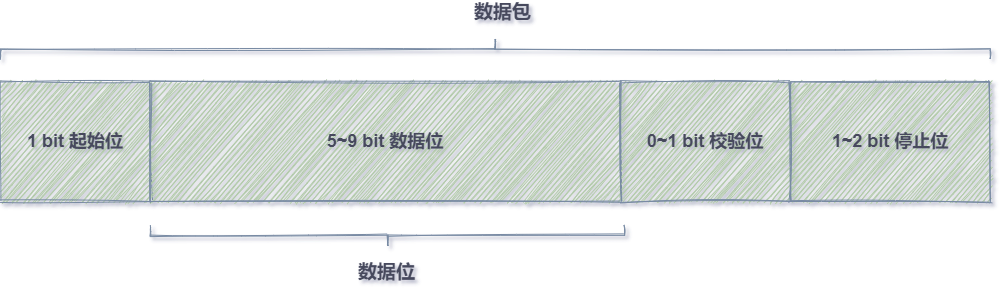

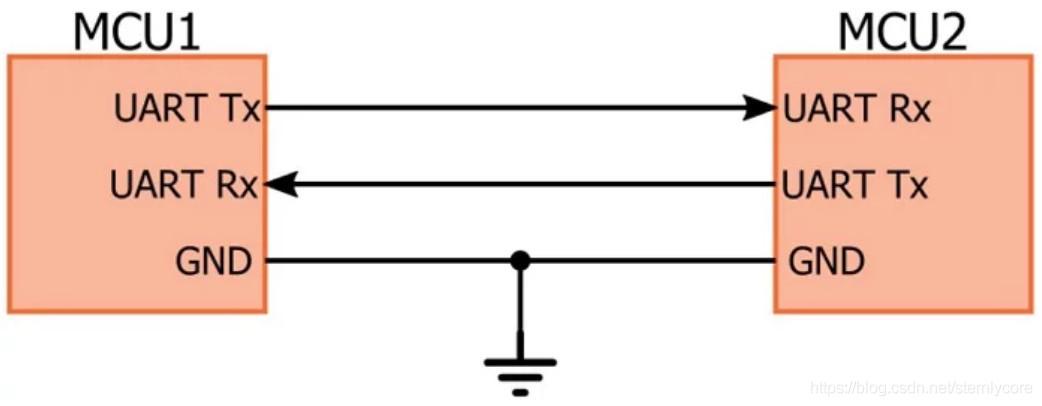

  2. uart基本知识 通用异步收发传输器称为UART。由发送端uart将发送端的并行数据转换为串行数据，以串行方式将其发送到接收端的，然后由接收端的uart将串行数据转换为并行数据以用于接收设备的正常处理。
  3. uart-SDK应用

2.1 uart串口打印调试

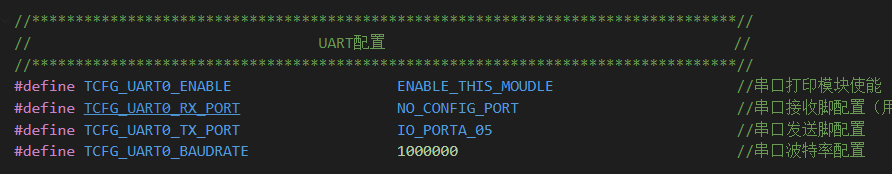

uart串口打印调试使用uart0，以下在板机文件中配置串口打印的IO口和波特率
uart打印IO口，可配置为芯片任意IO口

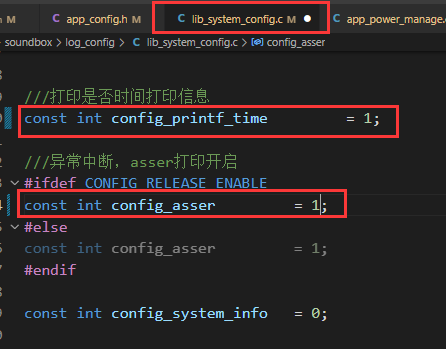

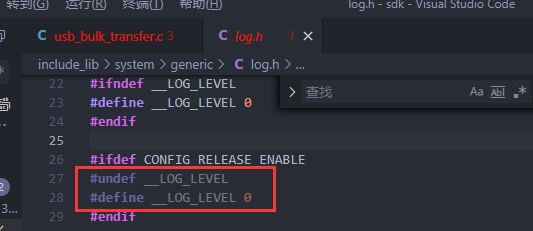

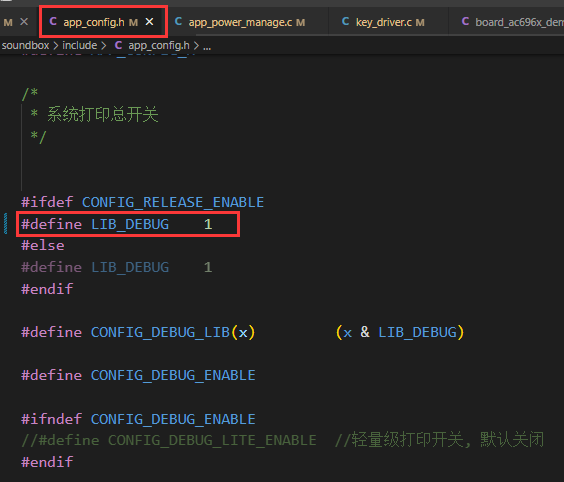

image 以下为串口打印开库打印总开关和打印系统时间和异常断言信息

2.2 充电仓/智能仓串口通讯

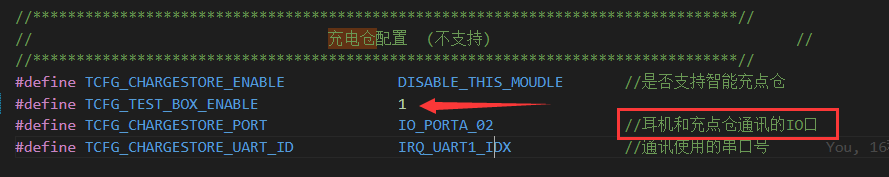

充电仓/智能仓通讯使用uart1，SDK使用时需要使能TCFG_TEST_BOX_ENABLE，充电仓通讯IO口默认配置为芯片LDO_IN绑定的IO口。通过该通讯口可以实现内置充电/uart通信/串口升级。

2.3 串口在线调音

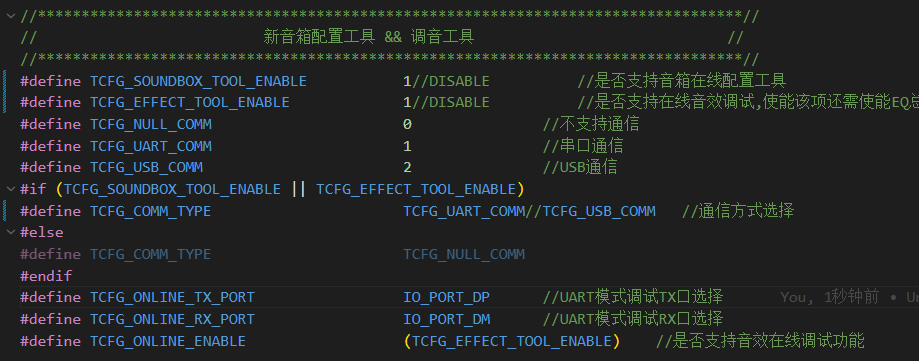

image 本截图以696x-170SDK-新音箱配置工具&调音工具为案例，串口在线调音的具体方法可参考以下文档
新Tools的音效调试使用.otlEffectTool(eq)调试工具说明文档.pdfAC897AD697系列的EQ调试方法-V3.pdf

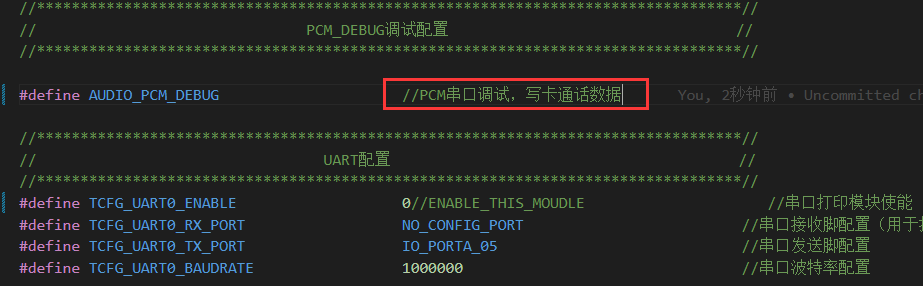

2.4 PCM串口调试

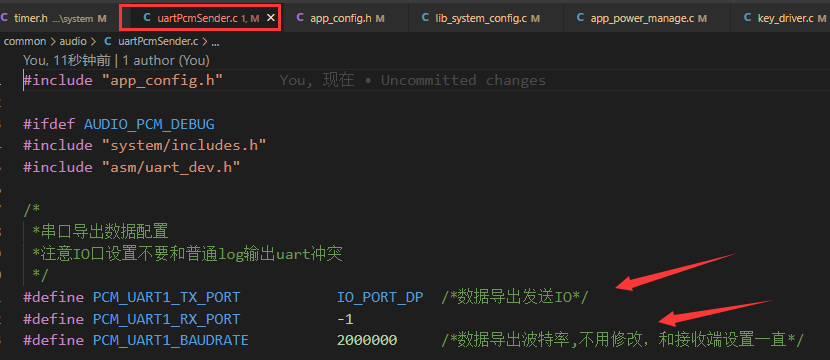

imageimage 本截图以696x-170SDK做案例，pcm串口调试主要用于通话写卡调试，将通话时mic采集的原始数据、mic采集经过算法处理的数据和远端通话传过来经过DAC放出的数据写到SD卡中，使用写卡工具解析数据，再进一步分析调试。
需要注意的是PCM串口调试使用的是uart1，不要与其他使用uart1的功能做冲突；pcm调试的IO口也不要与uart0串口调试IO口做冲突。
PCM写卡工具使用说明和数据导出脚本参考 https://kdocs.cn/l/cpyHfHMfywJS
pcm串口写卡数据分析可参考通话数据分析方法-PCM写卡 V1.0.pdf
3. uart-各demo案例及应用 AC696X demo1:
链接：https://pan.baidu.com/s/12kkT4KoKb4svLmWH3mfh9g
提取码：jiel
AC696X demo2:
链接：https://pan.baidu.com/s/1YeC8VRFNX85EbvBdnYMsDQ
提取码：jiel

3.1 AC696X 串口单io进行收发数据

注意：debug串口初始化之前需要添加JL_UART0->CON0 = BIT(0);确保通信串口不被debug串口占用

3.2 AD697 简单串口收发demo

在app_config.h进行配置

在user_uart_demo.c中有收发简单例程

具体看demo文件
【金山文档】 AD697_串口demo_20220817
https://kdocs.cn/l/cmdY4d375c95

3.3 UART串口透传（较公版代码稳定)

【金山文档】 uart_dev.c
https://kdocs.cn/l/cltEjESEkOJX

3.4 从UART获取数据写到TF卡demo

【金山文档】 20220726_AC695v310_uart2tf_demo
https://kdocs.cn/l/cojkOh8aCofw

FAQ

  1. 出现开启串口后部分IO口异常，换个IO口正常的情况 原因：以696为例，这个寄存器默认的值为1，所以出现实际已经使用其他IO口做串口，这个IO口仍然被占用（被占用的IO口是该串口对应的A组口）
    image 解决方式：
  1. SPI

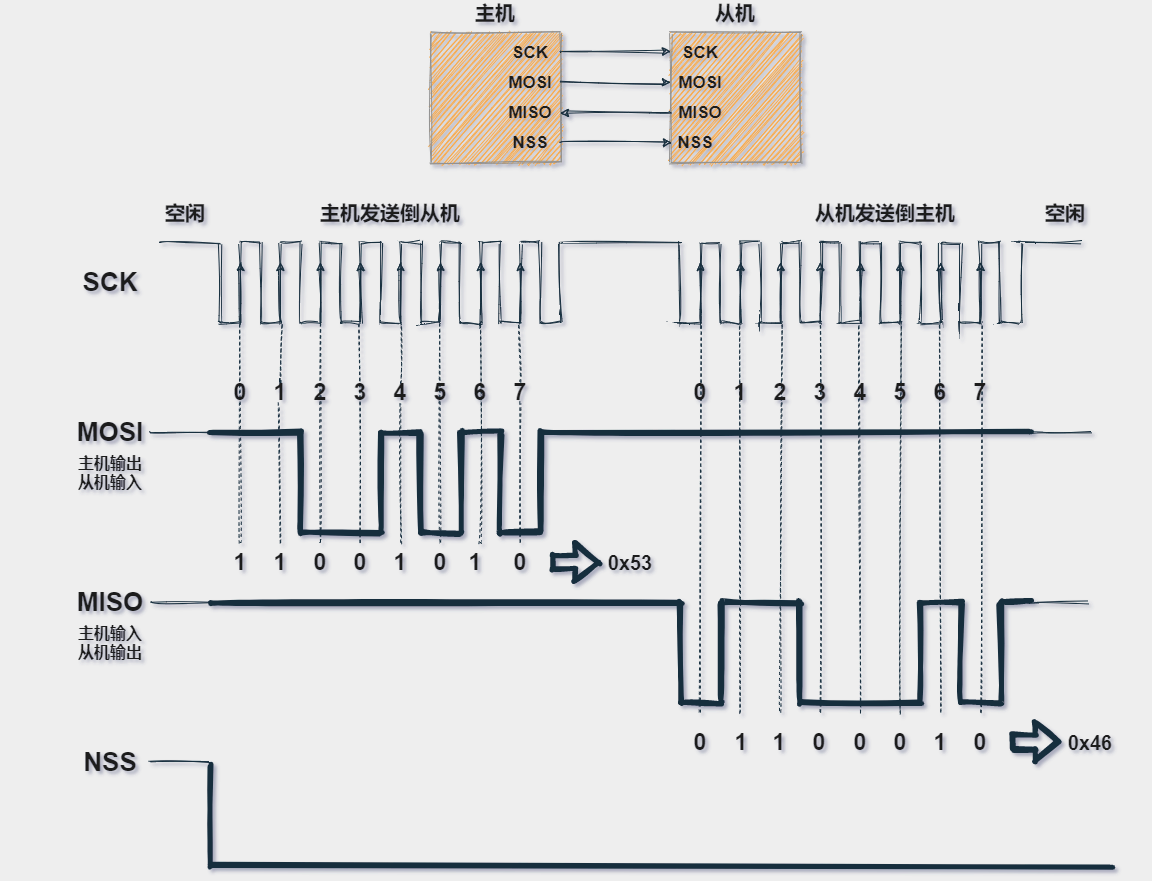

  2. SPI基本知识 SPI接口是一种同步串行总线（Serial Peripheral Interface）多用于Flash存储器、LCD控制器等外围器件的通讯接口。【注意：主控的SPI端口由芯片硬件确定无法进行IO映射(701x芯片可以)；在使用SPI时，spi的时钟CLK脚从硬件上就会输出时钟波形，不能作为输出功能，不要用于驱动其他外设(SPI引脚可以映射的话则可以使用)】

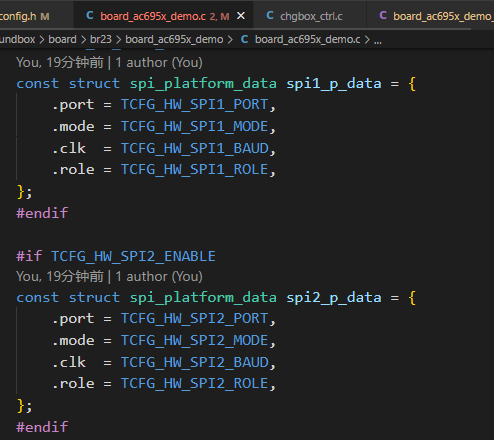

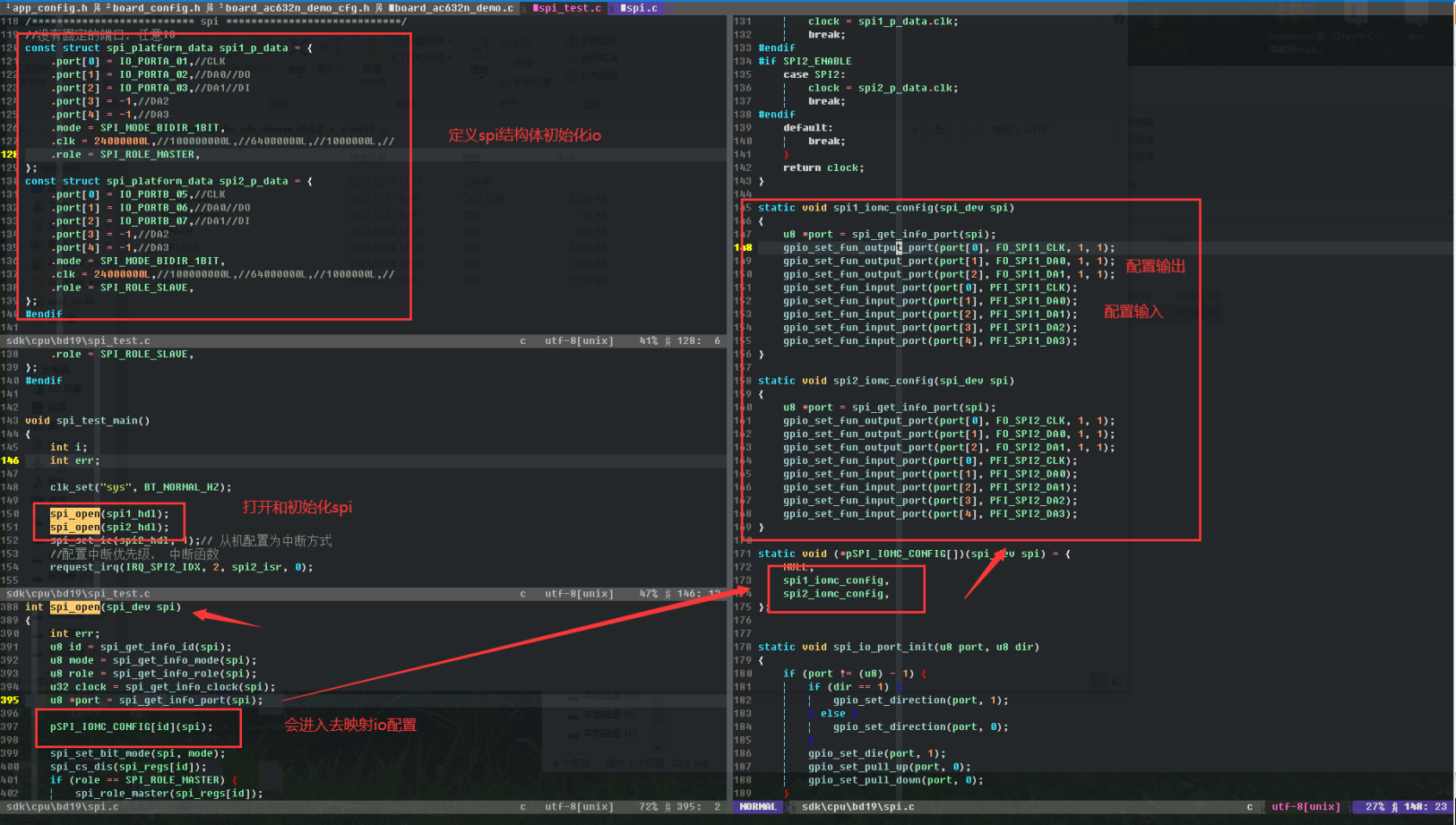

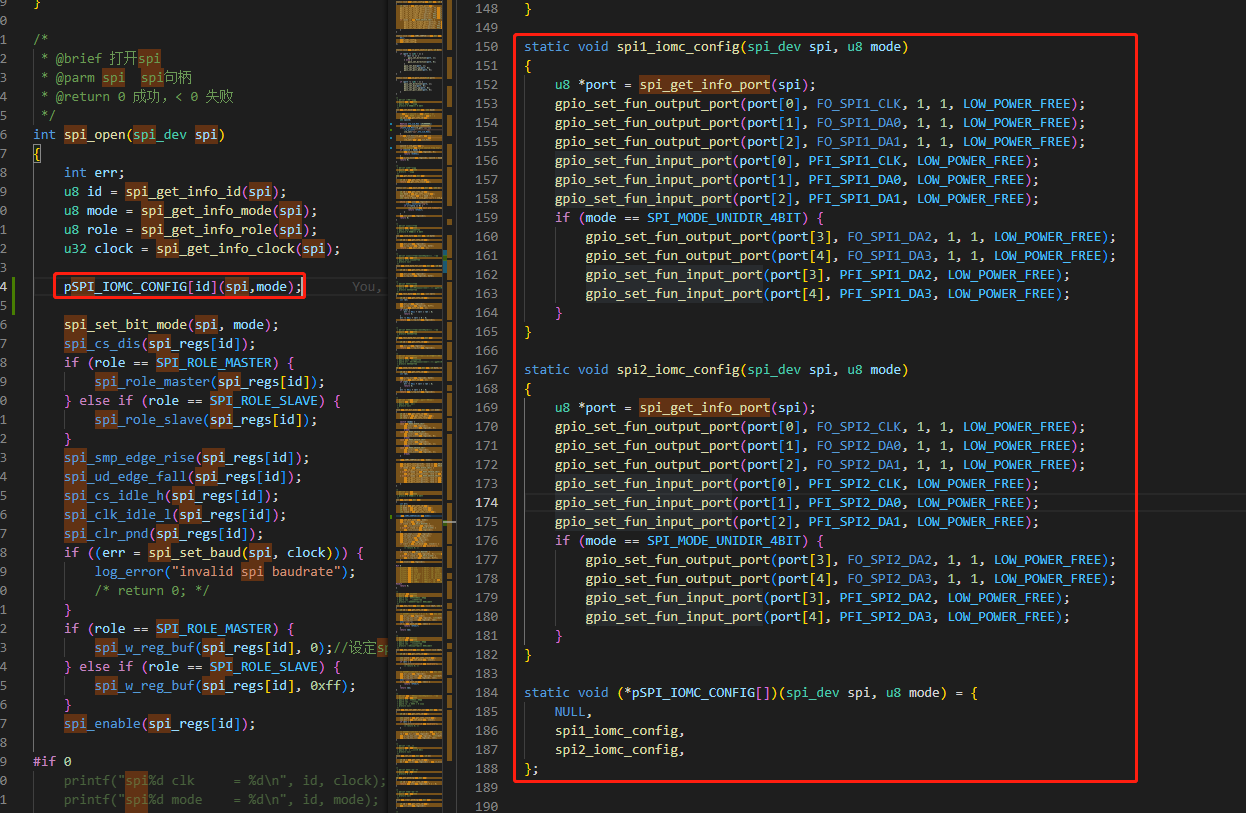

  3. SPI-SDK应用 SPI在board_ac695x_demo.c中的配置选项

2.1 SPI外挂norflash

2.1.1例子

以695xSDK为例，实现外挂 flash录音、外挂 flash 提示音播放、外挂 flash 分区（fat+tone+rec）功能等。详细程序配置步骤和驱动方法可见SDK程序包资料doc文件夹下的外挂flash 相关操作文档[AC695x外挂Flash分区操作说明文档V2.0.pdf]。
AC695x外挂Flash分区操作说明文档V2.0.pdf

2.1.1生成程序可以使用的外挂flash烧录文件

以696 170为例：
demo
步骤如下：

  1. 下载FAT文件系统制作工具FAT.7z

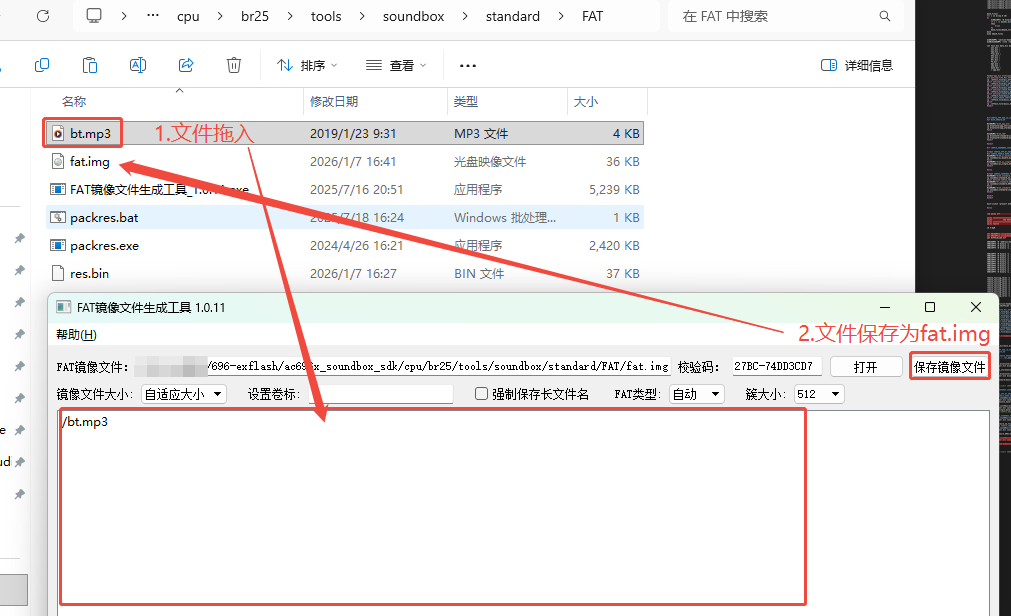

  2. 使用工具生成带fat文件系统的img文件 image
  3. 运行packres.bat脚本生成res.bin文件
    1. 此时该res.bin文件可以提供给flash的烧录厂去烧录
  4. 在开发时如果需要在下载程序的同时把制作好的res.bin文件下载到外挂flash中

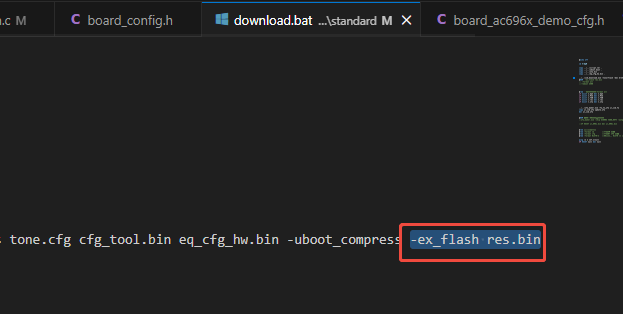

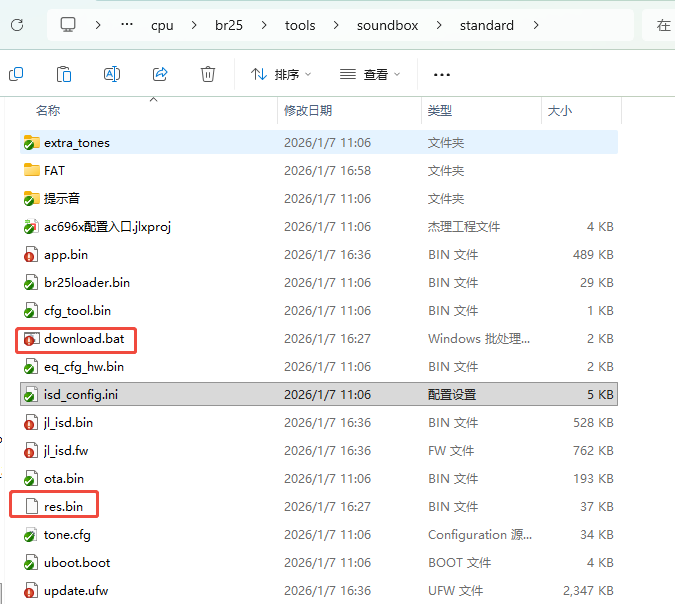

    1. 把res.bin放入download.bat同级目录，并在脚本中添加烧写命令-ex_flash res.bin imageimage

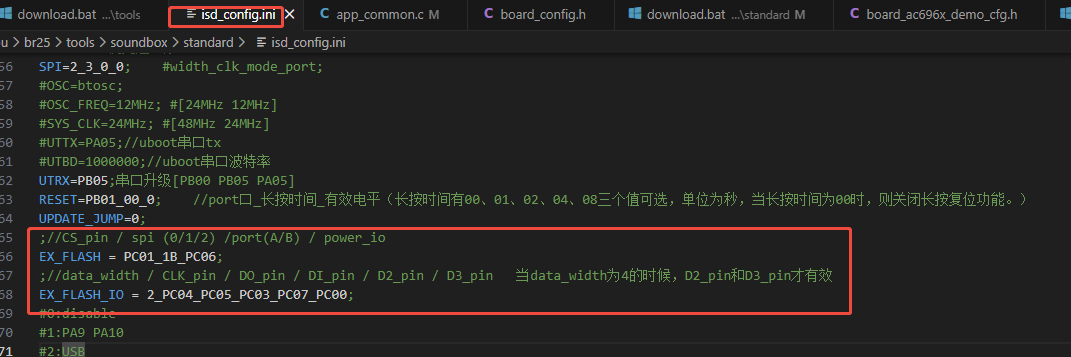

    2. ini中配置外挂flash信息 image

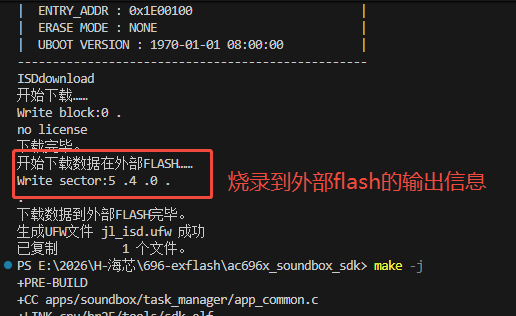

    3. 在下程序时有如下信息输出 image
  5. 程序调用外挂flash资源，以播放其中的bt.mp3提示音为例
// “storage/fat_nor/C/” 为挂载外挂flahs时的设备地址
tone_play_by_path("storage/fat_nor/C/bt.mp3", 0);

2.2 外挂nandflash设备

【目前NANDFLASH设备只支持读操作】
AC695N系列添加方法
链接：https://pan.baidu.com/s/1vzV_o6UBURQ4wyvHh-LYHQ
提取码：8888
下载后请对比公版SDK，对比查看修改。
AC104N系列添加方法
链接：https://pan.baidu.com/s/1grbYIfmkd_nySn7eHVhmBA
提取码：8888
下载后请对比公版SDK，对比查看修改。

2.3 SPI驱动LCD屏

LCD/点阵屏/彩屏等UI详细知识可参考文档UI相关应用.otl

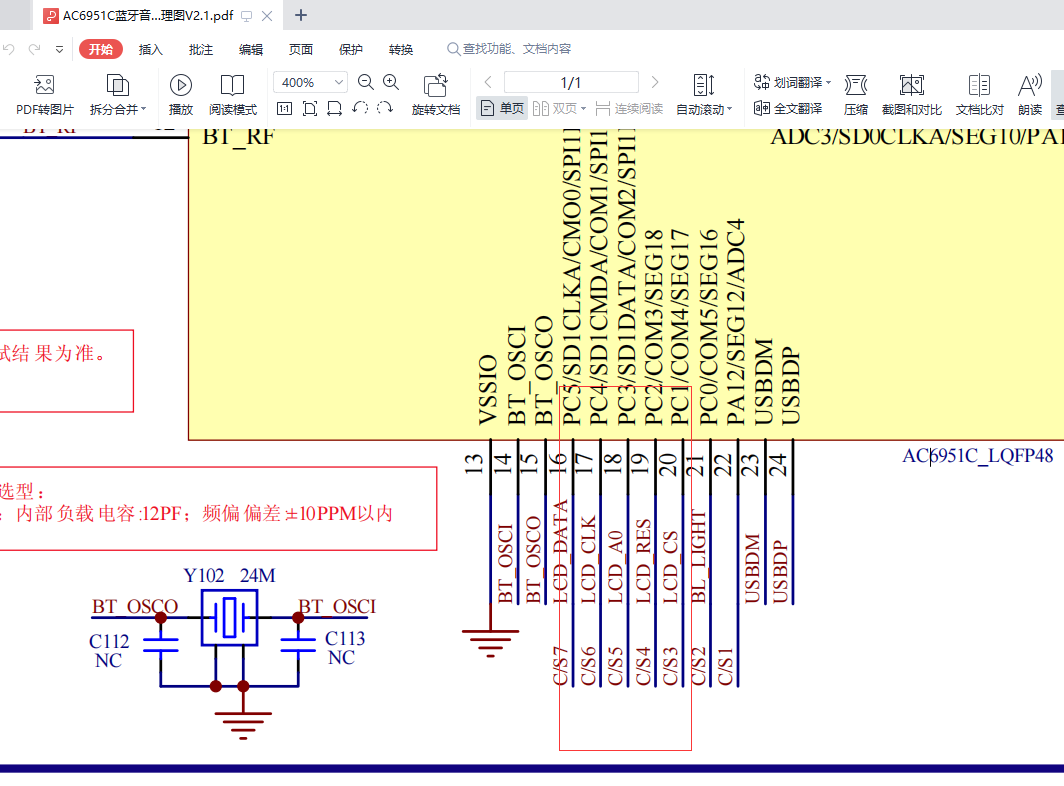

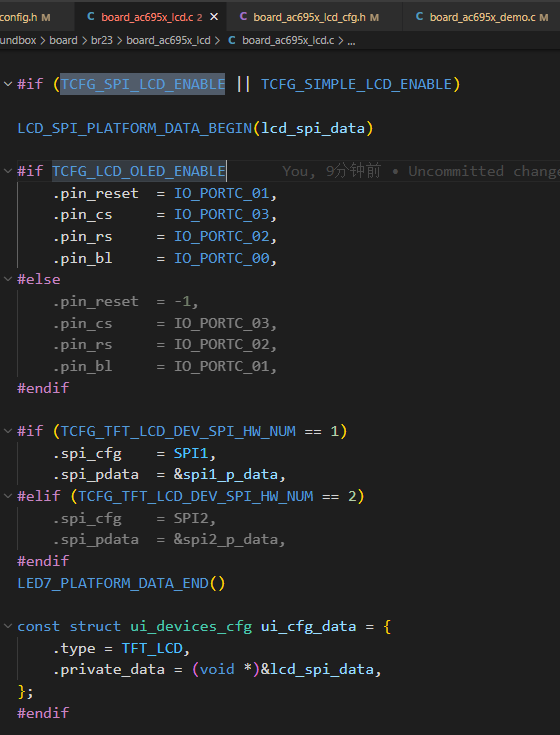

image LCD与主控硬件接口：(一组SPI口+3个普通GPIO)如下

主控接口1LCD屏接口
LCD_DATASDA
LCD_CLKSCK
LCD_A0RS
LCD_RESRST
LCD_CSCS

image 以695为例的SPI推动LCD12864demo程序：
【金山文档】 LCD12864_AC695N_soundbox_sdk_release_3.1.0
LCD段码屏的驱动

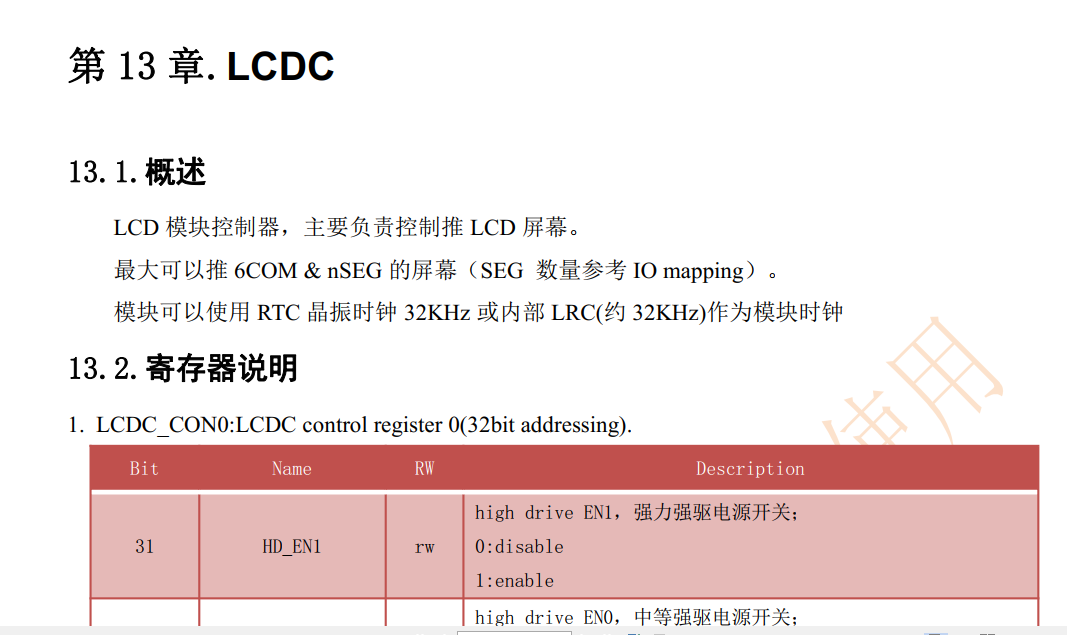

LCD段码屏的的详细内容参考“AC695N用户手册V1.2.pdf”中第13章内容：
image 注意点：LCD断码屏的COM 口只能顺序使用，不能打乱顺序使用。
以696x310SDK为例demo程序如下：

https://pan.baidu.com/s/19OQKNMsSTVAr76FPqfXXAw

提取码：8888

2.4 SPI驱动RGB灯

SPI驱动RGB灯的详细内容参考文档UI相关应用.otl中的【单线串行控制幻彩灯珠】资料，包含695/696/700/701驱动RGB灯的详细方法，需要注意查看文档中的【代码注意点】
8. 内部FLASH

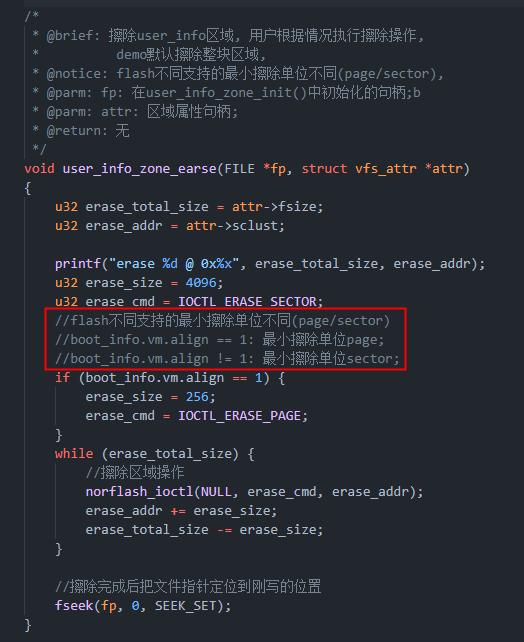

内部FLASH空间添加用户自定义区域

参考资料： 添加用户自定义区域 ：https://kdocs.cn/l/cszLZSN40zWI SDK demo: 【金山文档】 ac696n_soundbox_sdk_v1.3.3_用户保留区 ac696n_soundbox_sdk_v1.3.3_用户保留区.rar
补充说明如下：

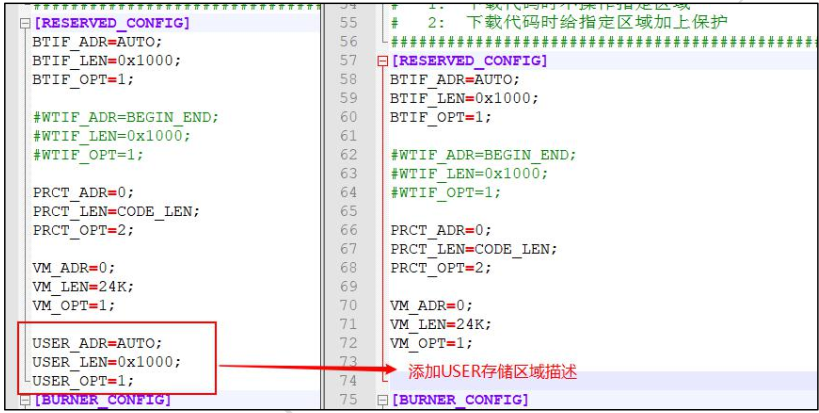

  1. 修改 isd_config.ini 文件， 配置 user_info 区域大小和名称 image isd_config.ini 修改如下：

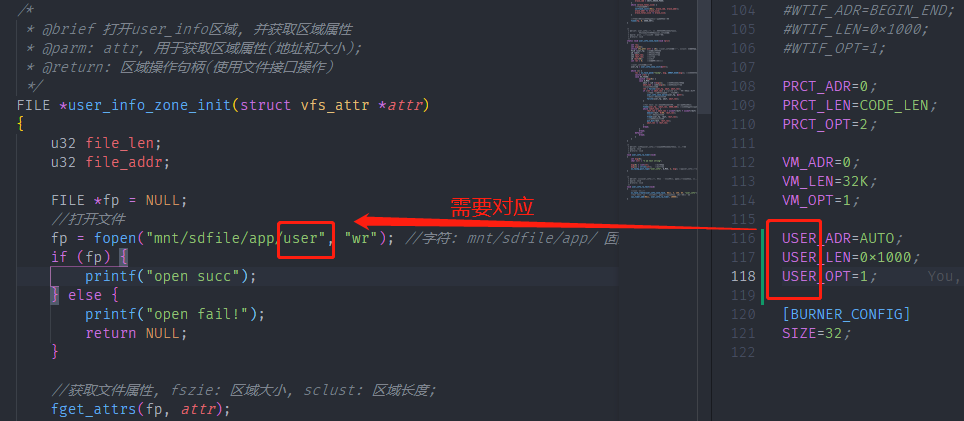

添加 user 存储区域描述， 名称为”USER”。需要跟程序上的fopen对应。如下图。
USER_ADR=AUTO; 表示地址由工具自动分配， 默认即可， 用户不需要修改；
USER_LEN=0x1000; 表示区域大小， 用户可以根据需求配置；
USER_OPT=1; 表示下载代码时对该区域的操作， 用户一般不需要修改；

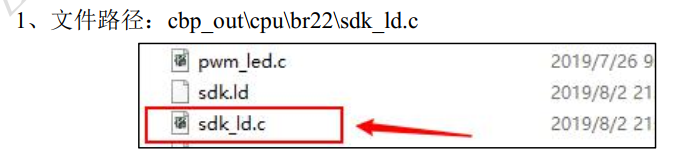

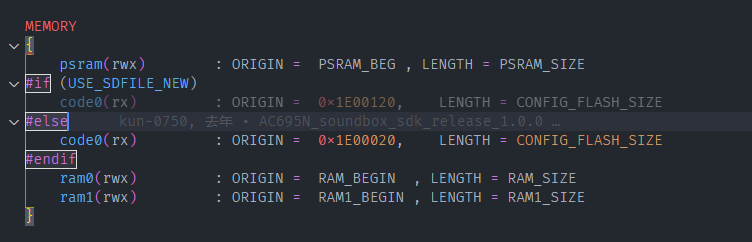

image 2. 修改 sdk_ld 文件中的链接地址 imageimage - 如果是0x1E00020的话，就改成0x1E00040 3. 添加 user_info_demo.c 文件中的代码测试 相关接口：读写接口跟文件系统接口一致，但由于flash的特性需要写之前需要自己去管理擦除user_info区域。

注：

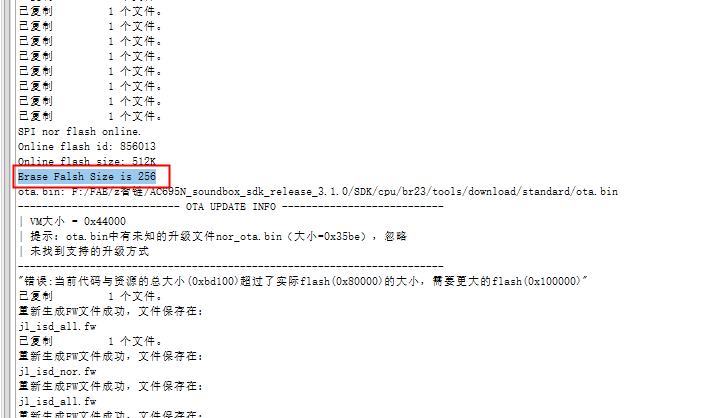

1. FLASH的对齐方式可以从code block的编译输出信息中看到（256Bytes对齐、4K对齐），如下图： image b.4K对齐的FLASH如果使用page擦除，会导致擦除的sector出现不可预知的错误，所以操作FLASH的时候请考虑操作的规范性
image 9. IIC

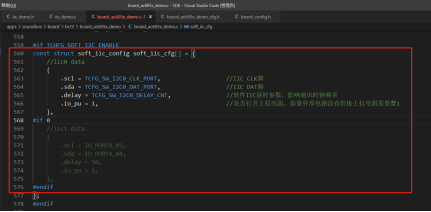

IO口及其他配置定义

此处以695_demo板级配置文件举例：

IIC基础使用函数

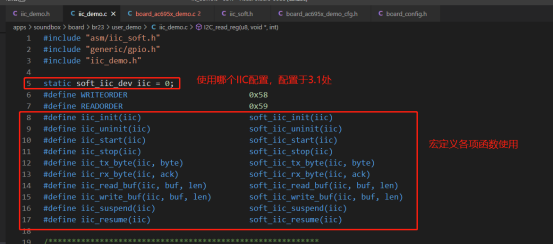

此处以695的软件IIC举例，同时也建议客户使用软件IIC来进行IIC各项操作。

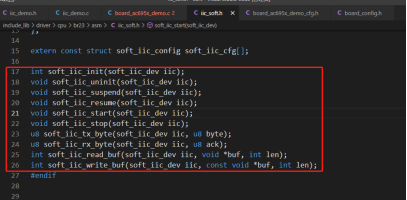

函数文件：iic_soft.c iic_soft.h

IIC一般使用方式

image #define WRITEORDER 0x58 //写命令
#define READORDER 0x59 //读命令

参考使用方式
//指定寄存器地址写一个字节
u8 I2C_write_byte(u8 writeAddr,u8 byte)
{
    u8 ret = 0;
    iic_start(iic);                             //I2C启动
    ret += iic_tx_byte(iic, WRITEORDER);          //写命令
    ret += iic_tx_byte(iic,writeAddr);             //写地址
    ret += iic_tx_byte(iic,byte);               //写一个字节
    iic_stop(iic);                             //产生一个停止条件
    if(ret < 3){
        return 1;
    }
    else{
        return 0;
    }
}

//指定寄存器地址读一个字节
u8 I2C_read_byte(u8 readaddr)
{
    u8 ret = 0;
    u8 data = 0;
    iic_start(iic);                               //I2C启动
    ret += iic_tx_byte(iic, WRITEORDER);         //写命令
    ret += iic_tx_byte(iic,readaddr);            //read地址
    iic_stop(iic);                                //I2C停止
    iic_start(iic);                                //I2C启动(写转为读命令，需要再次启动I2C)
    ret += iic_tx_byte(iic, READORDER);            //读命令
    data = iic_rx_byte(iic, 0);                 //读操作
    iic_stop(iic);                                //产生一个停止条件
    if(ret < 3){
        return 1;
    }
    else{
        return data;
    }
}


/**********************************************************
//在指定地址写入数据
//writeset_addr  :写入数据的器件地址
//writeAddr      :寄存器地址
//buf            :要写入的数据
//len            :写入的长度
**********************************************************/
u8 IIC_write_reg(char writeset_addr,char writeAddr,const void *buf, int len)
{
    u8 ret = 0;
    u8 i = 0;
    u8 ack = 0;
    iic_start(iic);                             //I2C启动
    ret += iic_tx_byte(iic, writeset_addr);     //写器件地址
    ret += iic_tx_byte(iic,writeAddr);          //写寄存器地址
    for (i = 0; i < len; i++) {
        ret += iic_tx_byte(iic, ((char *)buf)[i]);
    }
    iic_stop(iic);                              //产生一个停止条件
    if(ret < len+2){
        return 1;
    }
    else{
        return 0;
    }
}


/**********************************************************
//读指定地址的数据
//readaddr  :读取数据的目的地址
//buf       :读出的数据
//len       :读出数据的长度z
**********************************************************/
u8 I2C_read_reg(u8 readaddr,void *buf, int len)
{
    u8 ret = 0;
    iic_start(iic);                               //I2C启动
    ret += iic_tx_byte(iic, WRITEORDER);          //写命令
    ret += iic_tx_byte(iic,readaddr);             //read地址
    iic_stop(iic);                                //I2C停止
    iic_start(iic);                               //I2C启动(写转为读命令，需要再次启动I2C)
    ret += iic_tx_byte(iic, READORDER);           //读命令
    iic_read_buf(iic, &buf, len);                 //读操作
    iic_stop(iic);                                //产生一个停止条件
    if(ret < 3){
        return 1;
    }
    else{
        return 0;
    }
}

外挂FM IIC通信参考

AC696X:

ac696n_soundbox_sdk_v0.2.3(5807 FM IIC 脚和 卡口复用 )
链接：https://pan.baidu.com/s/1GY2yNSr-ZcbKF6uuCScbdg
提取码：8888

AC695X:

AC695N_soundbox_sdk_release_0.0.7-外挂收音RDA5807复用SD卡
链接：https://pan.baidu.com/s/1rdX549Jzj9-heOauSDiOiw
提取码：8888

AC695N_soundbox_sdk_release_3.0.1(外挂5807收音正常版本)
链接：https://pan.baidu.com/s/1J6TLCDgyWxRETnwViFrosw
提取码：8888

AC608X:

ac608n_soundbox_sdk_v1.1.1-iic复用SD卡
链接：https://pan.baidu.com/s/1AGxayv5yPzWeDixSbQDedg
提取码：8888

AC700X:

AC7006F4SDK121外挂收音芯片5807参考DEMO
链接：https://pan.baidu.com/s/1P1djXnYdeZFfmbM_NRO-YQ
提取码：8888

  1. SPDIF模式(HDMI、光纤、同轴)

SPDIF模式相关(HDMI_ARC、光纤、同轴).otl

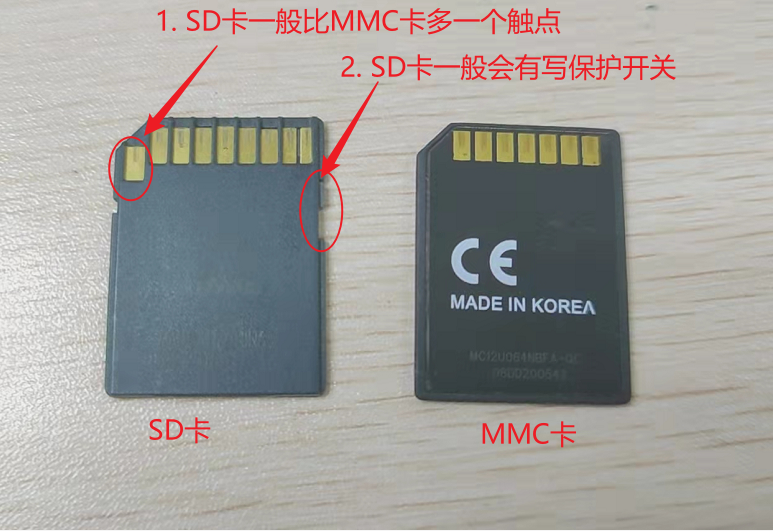

  1. SD卡&MMC卡&U盘&假U盘 MMC卡：MultiMediaCard，多媒体存储卡
    SD卡：Secure Digital Memory Card
    常用区分方式：如下
  2. SD相关应用

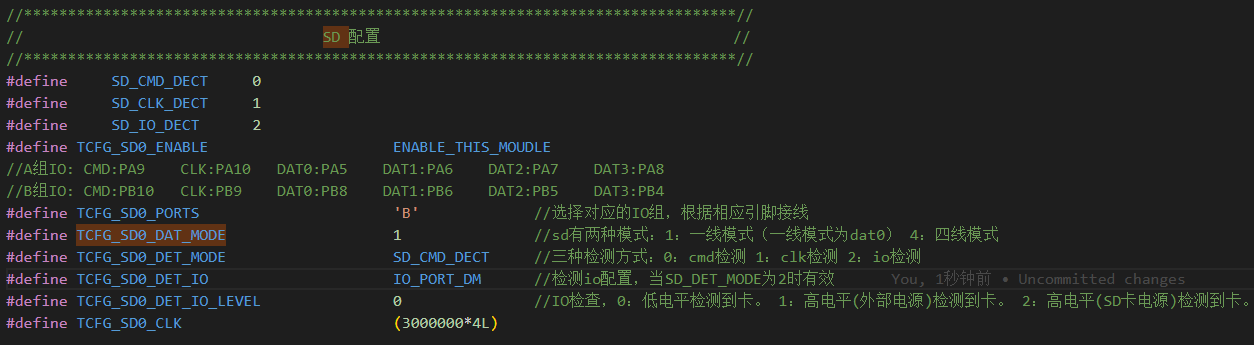

  3. SD卡应用相关配置 image

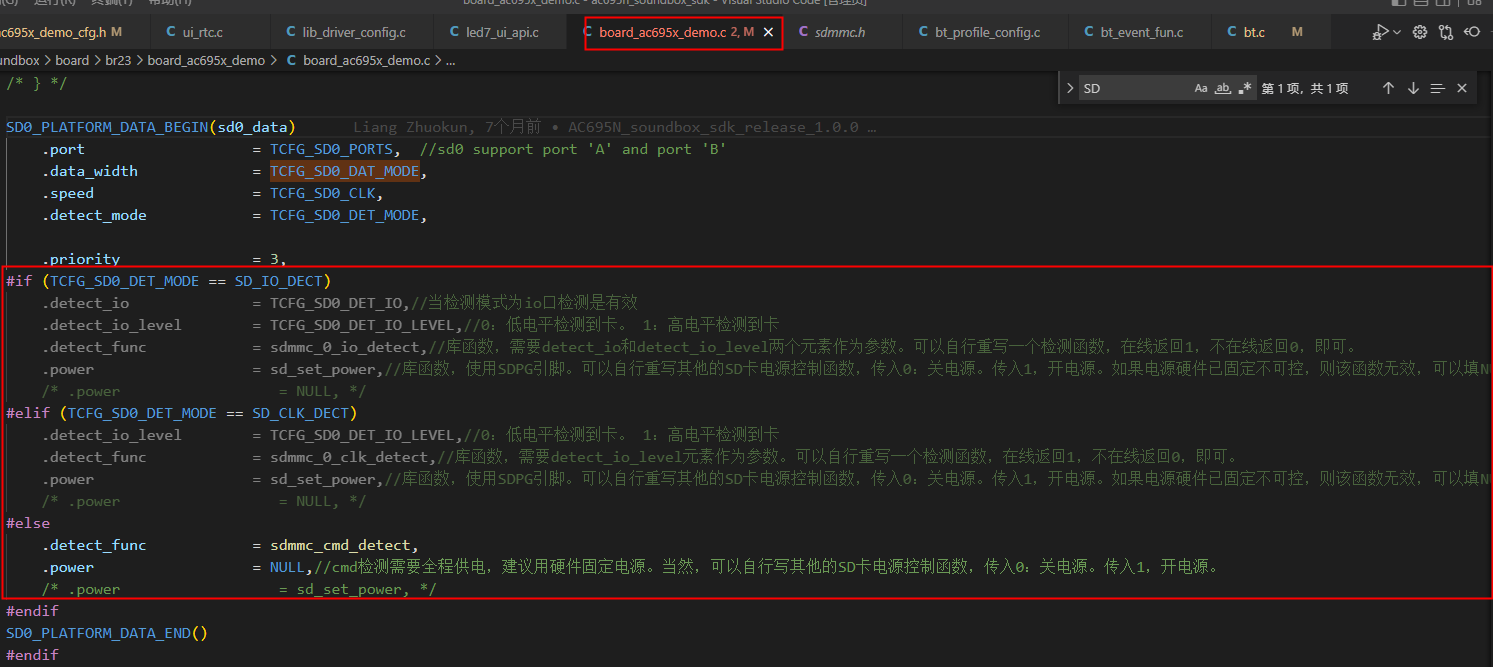

  4. 三种检测方式 image
  5. 流程 检测到卡插入或拔出-->触发相应的公共设备事件处理-->解码设备上下线，设备挂载等处理-->设备扫盘
  6. 如何使能MMC卡功能 如果需要支持市场上这种MMC卡程序上需要做以下配置
  7. 程序上打开MMC卡的配置 SDK\apps\soundbox\log_config\lib_driver_config.c

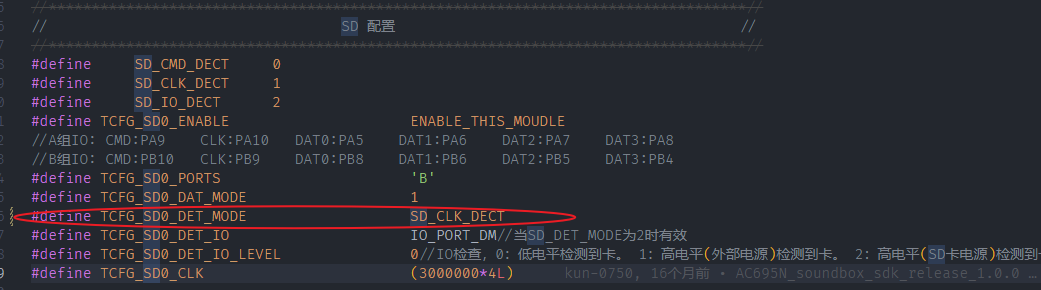

  1. SD卡的检测改为CLK或者IO检测。不能使用CMD检测 image

  2. U盘不读问题处理方法

  3. 先检查U盘文件系统是否是支持的文件系统。 默认支持 FAT12,FAT16,FAT32,exFAT
    不支持：NTFS

  4. 常见U盘不读处理方法 以下所有方法只在ac608n_soundbox_sdk_v1.2.1和ac696n_soundbox_sdk_v1.3.0
    ，ac696n_soundbox_sdk_v1.2.3验证过。旧版本的可以参照一下。

对于608n省晶振系列和696系列：
有些U盘反应较慢，host过了超时时间会认为U盘没有回应导致不读取U盘，挂载不成功

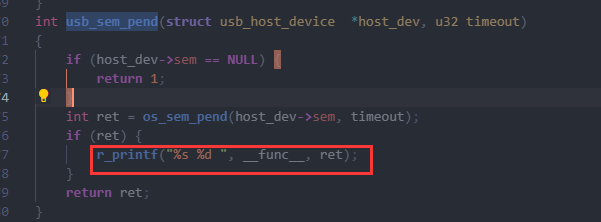

3. 在程序上开启log打印。 image 观察打印有没有出现这个打印
image 若有可以修改

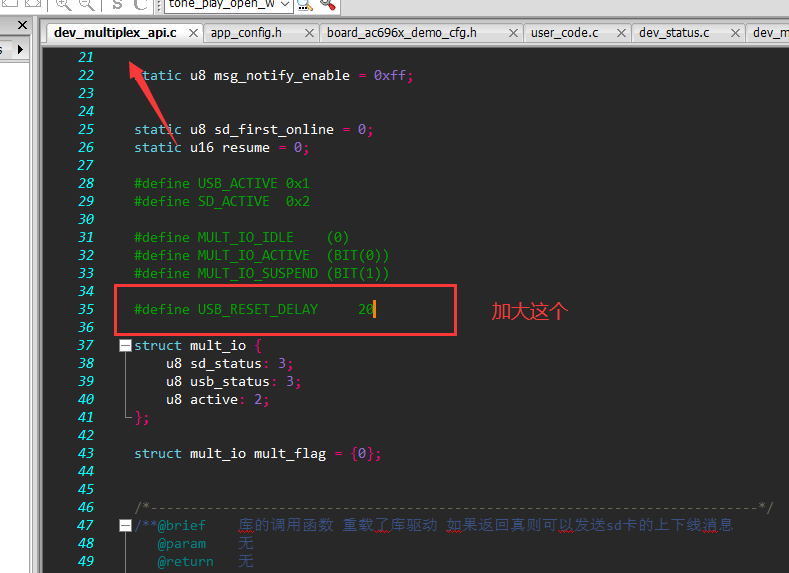

image 第1点没有改善可以看第2点。

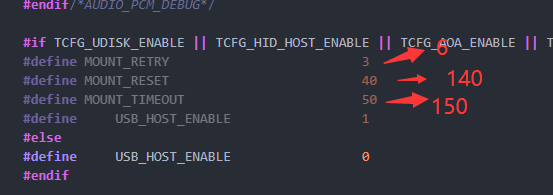

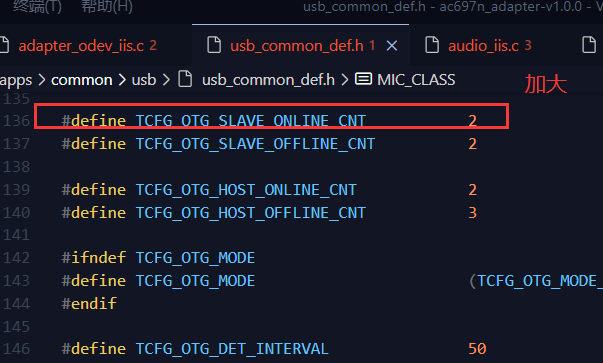

2.在apps\common\usb\usb_common_def.h文件中修改
image 超时时间，复位持续时间，尝试次数加长，以等待slve回应，。
4. 程序若使能了PC模式，则USB OTG 会第一时间以host端发送数据，若从机没有回应会认为此时应该担任slave的角色。有些U盘会插入后发送信息会较慢，导致USB OTG 认为插入的是主机，从而切换到从机模式，导致U盘不读。 image

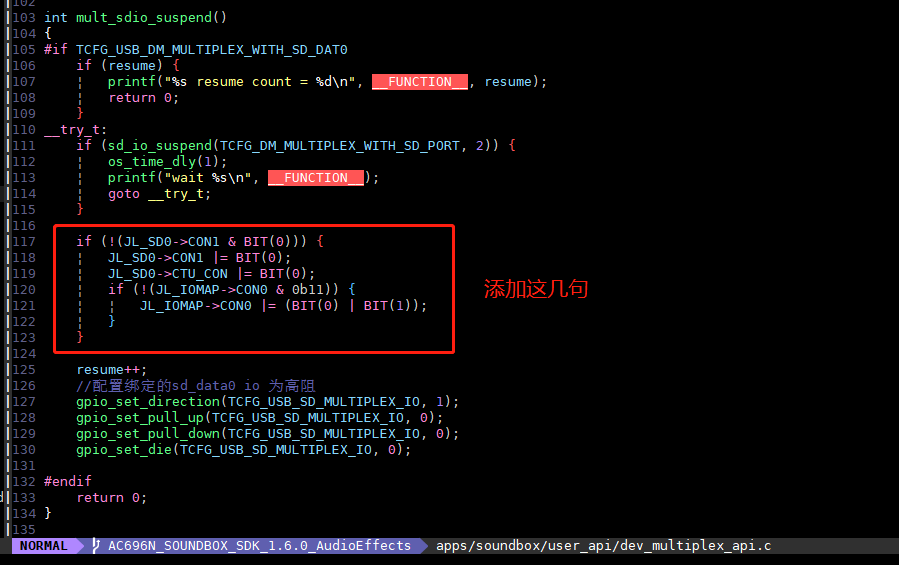

  1. 对于6965e使用的是USB和SD卡复用引脚，可以尝试一下改法： image

608N省晶振系列：
608系列可以参照第1点、第2点、第3点。若以上第1点和第2点没能改善，尝试下面的方法。

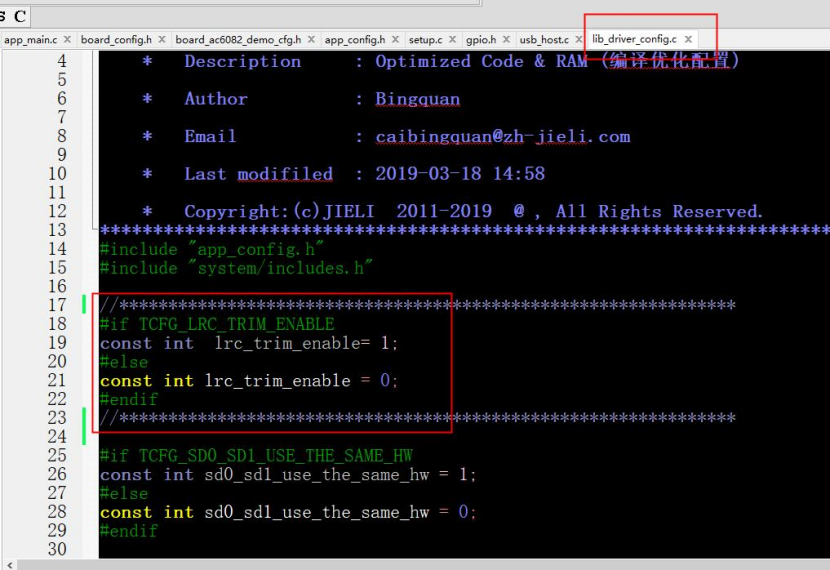

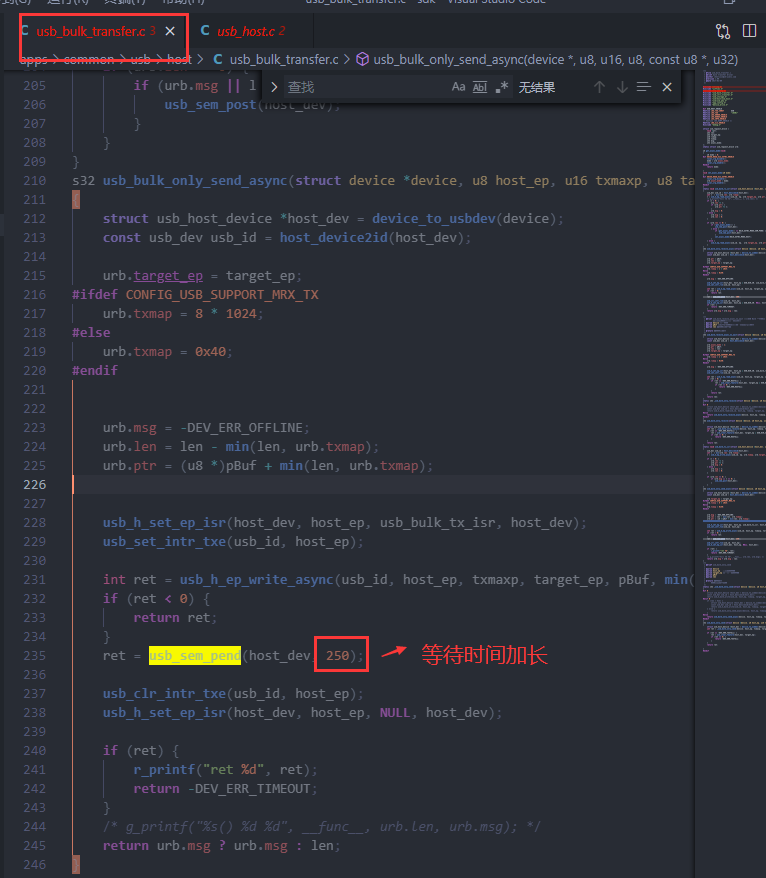

修改usb_host.c文件
imageimage 注意：608N省晶振系列对于东芝U盘（Toshiba），采用以上办法后，仍然有概率不能挂载成功，这个问题暂时没有办法解决。
4. U盘和卡复用相关 (SD、USB复用IO介绍请查找对应sdk介绍文档)

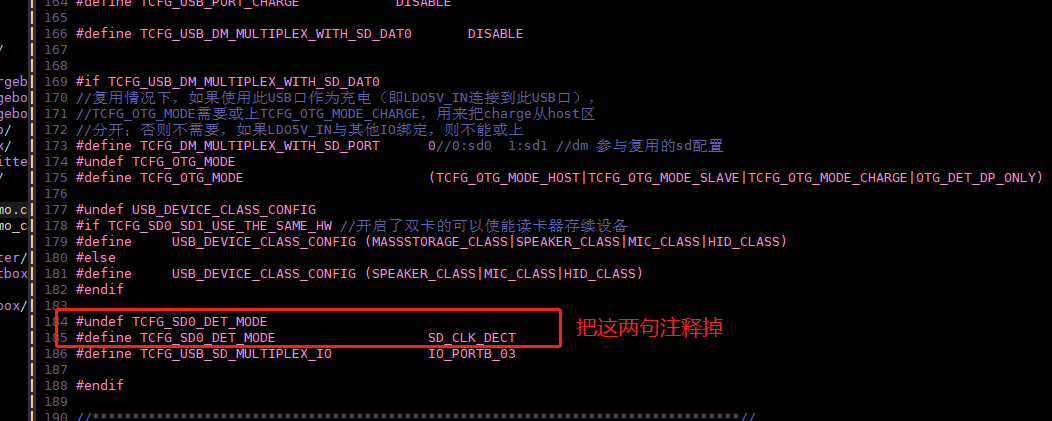

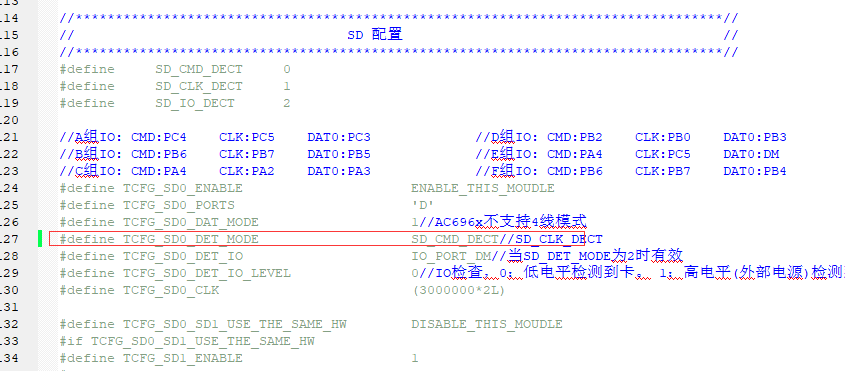

  1. U盘和卡复用后，默认SDK是不支持卡用CMD检测的（建议使用CLK检测）。若生产出现卡座出问题，无法使用CLK检测。一定要改成CMD检测，需要按以下修改，并多做测试：（以下是AC696X 案例）



image 5. USB DM接地/DM&DP短接检测(假U盘) 注意：SD&USB复用的方案，由于DM跟SD的dat是同一个IO。不能使用DM&DP短接的方式。否则会导致SD卡不正常
使用方法：sys_timer_add(NULL,fake_udisk_scan,100);
观察打印：三个状态对应的打印
DP接地/DM&DP短接： y_printf("fake udisk online 2\n");
拨出： y_printf("fake udisk offline\n");

  1. suspend和resume操作引脚
  1. 时钟&晶振
  2. 省晶振设置 各系列省晶振实现方法.otl
  3. 晶振输出能力设置

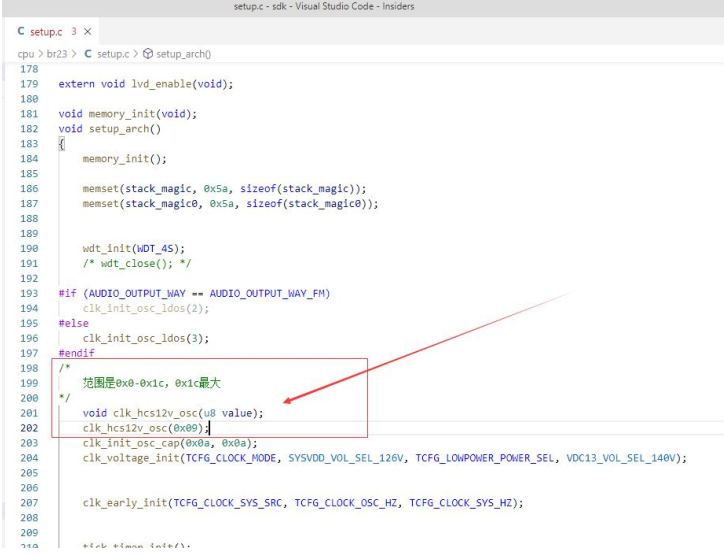

  • AC695 系列晶振幅值强输出 在 setup.c 的 setup_arch 函数增加如下语句。


  • AC689系列-BR52晶振幅值强输出
  • AC632N 系列晶振幅值强输出

3. 注册时钟变化的回调函数

这个切换时钟的时候,会触发回调函数

  1. 提高内核电压的办法 针对

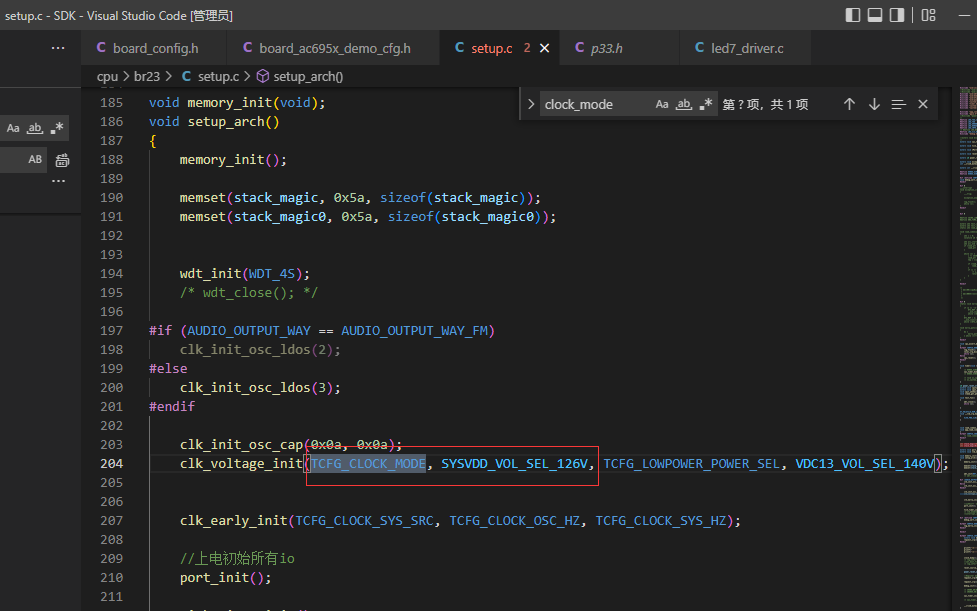

  2. 将clock_mode 配置为CLOCK_MODE_USR image
  3. 在set_up.c处，设置提高内核电压SYSVDD_VOL_SEL_129V image
  4. 复用应用
  5. ADKEY与LED复用 ac696n_soundbox_sdk_v1.7.0：
  6. AD104TF卡复用外挂flash功能注意
  7. 默认有写好的流程，建议复用的引脚如下，
接线配置如下：

PA10 SDDAT SPICS
PA11 SDCLK SPIDI/DO（spi单线模式）
PA12 SDCMD SPICLK
PS：一定不可以将 SDCLK 和 SPICLK进行复用，由于两个都是clk脚，会导致设备通讯过程中有读取异常情况出现

  1. TF卡复用外挂flash功能详细配置参考如下连接..链接：AD104TF卡复用外挂flash功能gitee配置参考

  2. 编码器应用

正常AB相编码器参考程序

【金山文档】 user_coder.c
https://kdocs.cn/l/cq8RsfjLPyRa
【金山文档】 user_coder.h
https://kdocs.cn/l/ctBflm0cNKi7

AD编码器参考使用方式

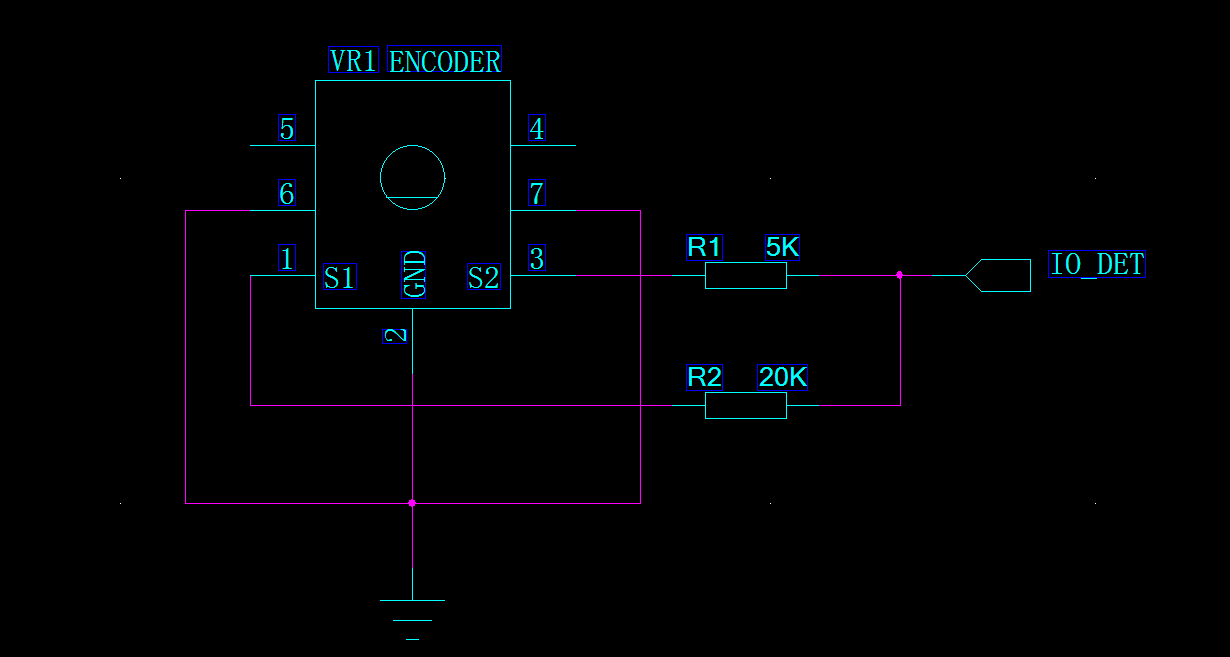

原理图：

image 原理：使用的IO_DET脚开上拉供电，开AD检测；
按硬件接法后，传统AB相编码器由于链接到AD口的电阻值的不同，以及原先AB相的时序不同，所以会出现电压的变化顺序不同，根据此变化来判断正反转。
参考程序
【金山文档】 user_ad_coder.c
https://kdocs.cn/l/cqtvWY1K6j0J
【金山文档】 user_ad_coder.h
https://kdocs.cn/l/cmYgHjGLtZE9

  1. IO口crossbar映射功能

1、crossbar 含义

关于JL701N/AC7000/AC897/AD697/AC698/BD19等系列的芯片，新加入了crossbar架构功能（Crossbar（即CrossPoint）被称为[交叉开关](https://baike.baidu.com/item/%E4%BA%A4%E5%8F%89%E5%BC%80%E5%85%B3)矩阵或纵横式交换[矩阵](https://baike.baidu.com/item/%E7%9F%A9%E9%98%B5/18069)。），即可以理解为重映射功能，增加了crossbar功能后，所有的io口都可以任意的映射，外设模块没有指定的io，可以使用crossbar重映射到任意的gpio上。例如SD卡、spi、iic、uart、ALINK、timer 、通用io等都可以使用重映射到指定的io中去使用。

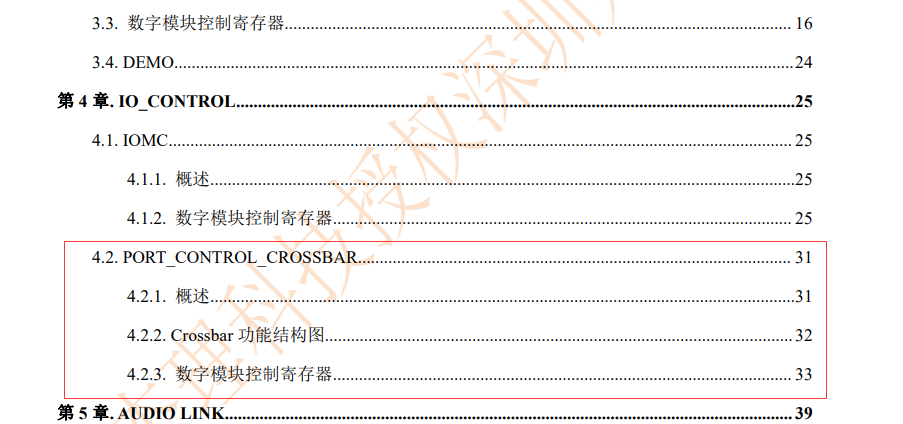

注意：并不是所有IC系列都带用Crossbar功能，可以通过查看对应IC 的datasheet或芯片用户手册确认。

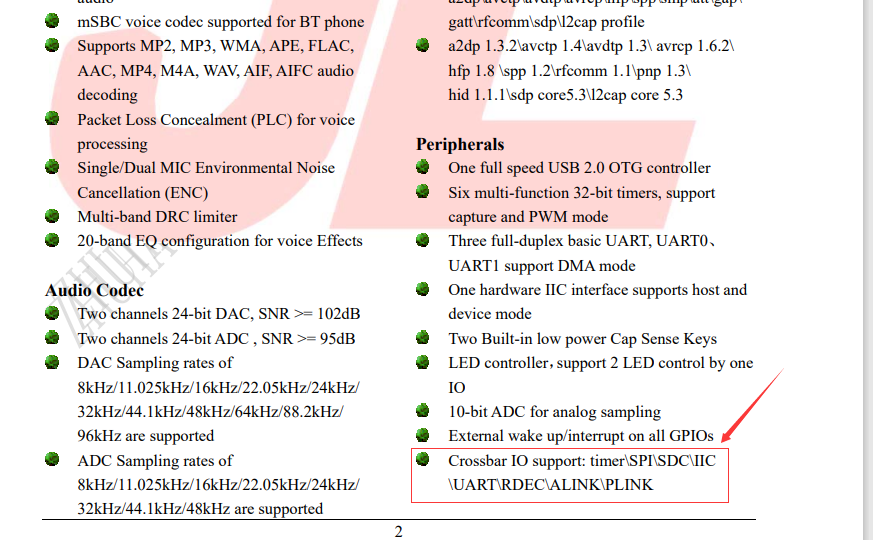

例如AC700X的：

2、使用注意点

Crossbar具有输出和输出的指定功能：在SDK中可以查看io_imap.h和io_omap.h里面看具有的映射io 功能。

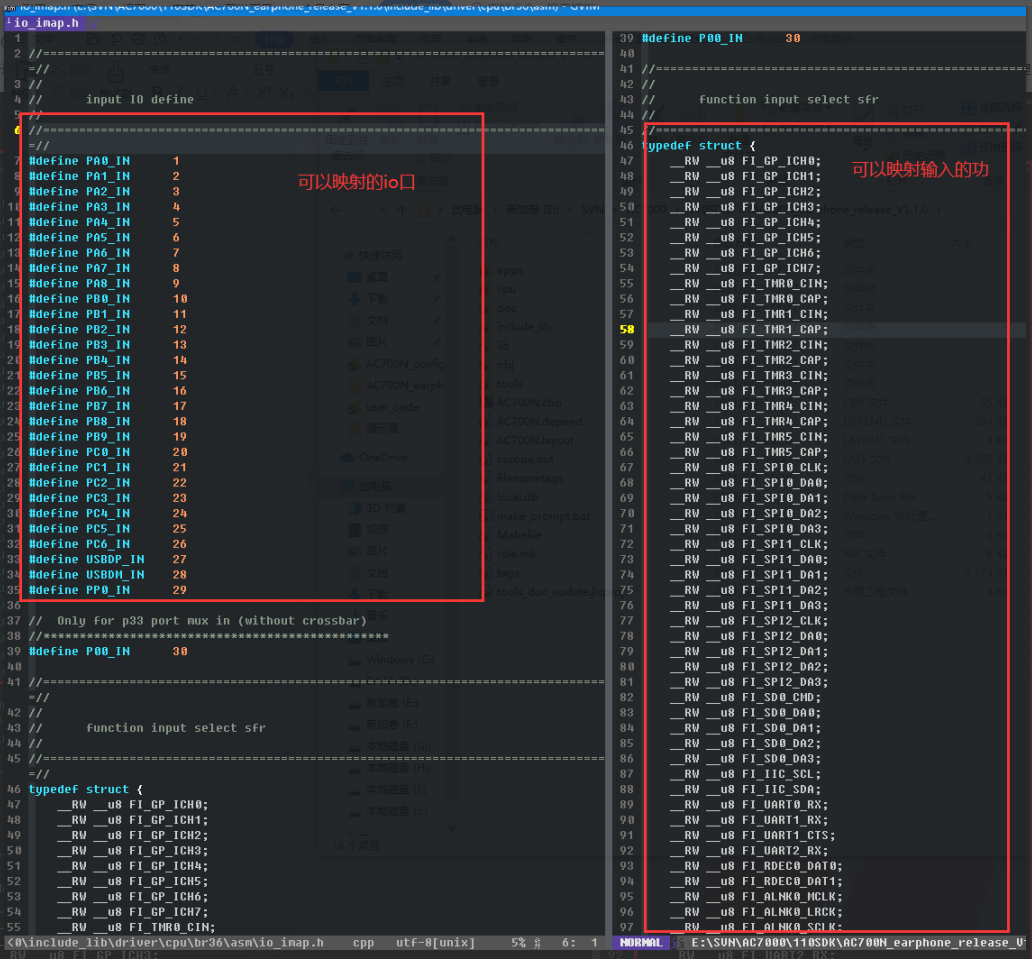

1、io_imap ：表示为映射输入功能，io的功能定义如下：

2、io_omap：表示为映射输出的功能，io功能如下：

3、USB功能的io只能是DM 和 DP，没有映射功能。

4、关于SDK中如何使用crossbar功能的接口说明，可以在SDK 中 include_lib/driver/cpu/br36/asm/gpio.h文件中查看：

注意：只有以上可以映射的功能，才可以映射使用，SDK没有定义的请不要去使用映射功能（数字可以映射，模拟的映射不了），硬件设计之前，请开发板或者demo验证一下是否可以，最简单的是查看程序是否有定义功能。

3、DEMO

1、以下是SPI 使用crossbar映射功能测试参考配置：
image 701N 120SDK与上图在映射上多了一个mode参数
image 700N接口说明

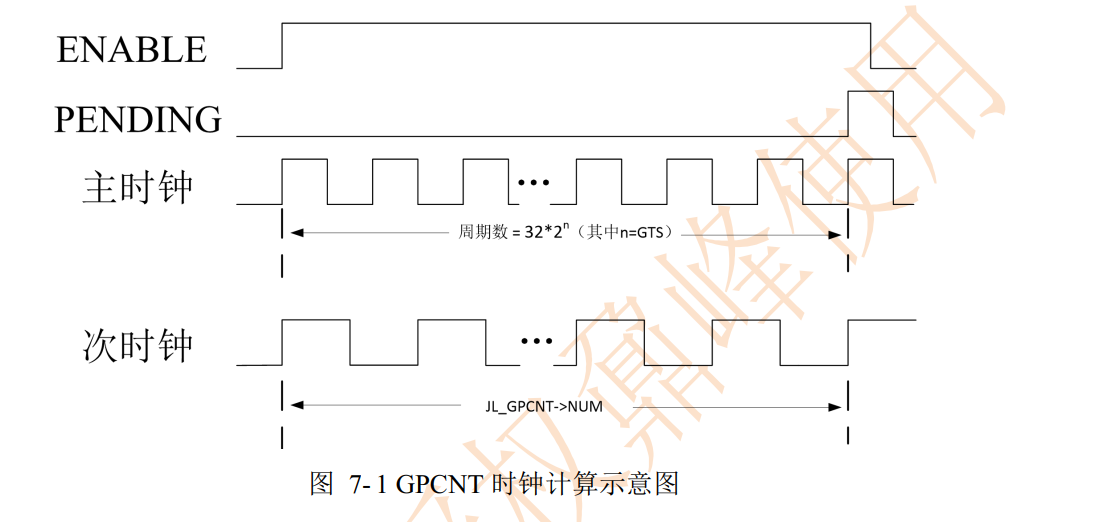

  1. GPCNT GPCNT 为时钟脉冲计数器， 用于计算两个时钟周期的比例， 即用一个已知时钟（主时钟） 计算
    另一个时钟（次时钟） 的周期
    主要用于脉冲计算以及脉冲频率计算等场景（硬件级别不会占用cpu），详细可以查看用户手册寄存器
    image 下面为实现代码，代码中占用GPCNT_TIMER（驱动代码用timer0）用来做主时钟源原因是因为可以动态调节主时钟源从而做到动态调节测量范围

  1. LVD电压作用域 烧写器烧写的LVD挡位对应较高的LVD档位
    ini文件配置的LVD电压是重新调整的LVD档位

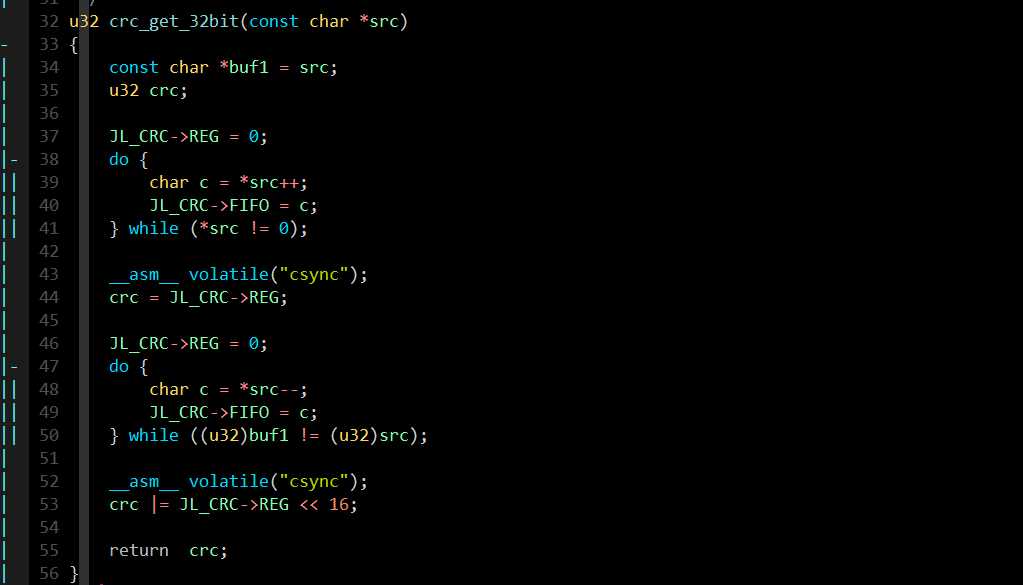

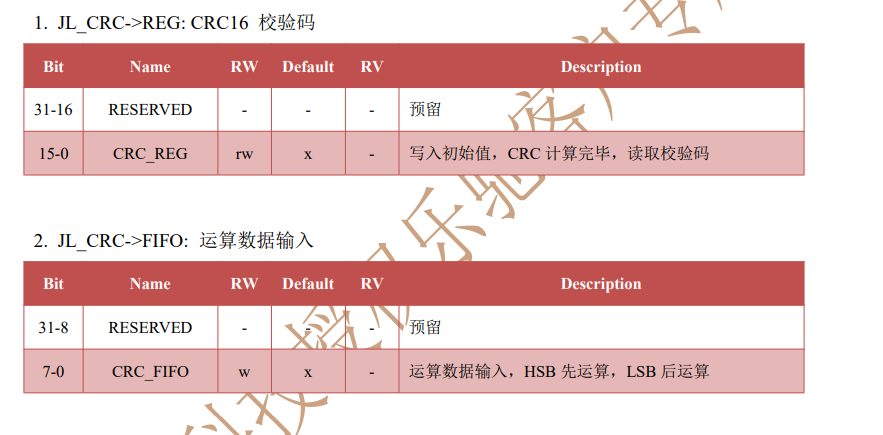

  2. CRC CRC校验（循环冗余校验）是数据通讯中最常采用的校验方式.

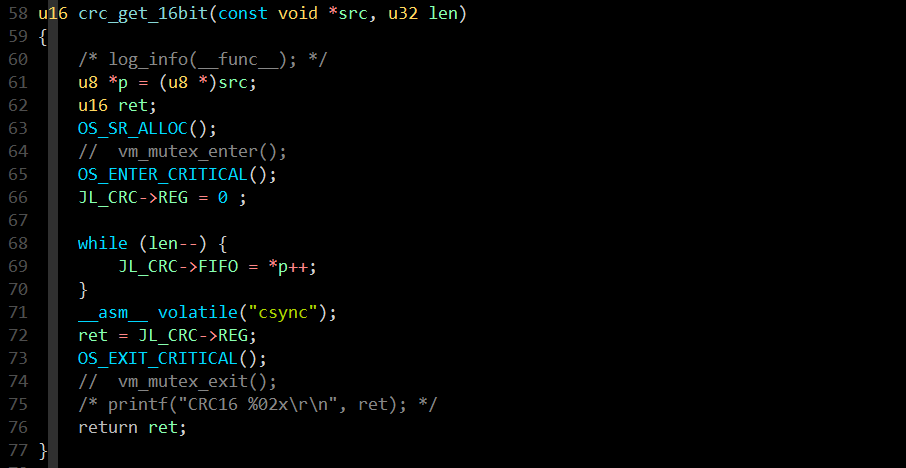

    默认sdk会开放对应api接口调用，crc16(crc_get_16bit) crc32(crc_get_32bit)

  3. PDM MIC 【金山文档】 AC695N_PDM_MIC
    https://kdocs.cn/l/ckj1KbsL4Egz

  4. IO中断

701N系列SDK，利用定时器捕捉实现IO中断

参考路径：cpu\br28\mcpwm.c

  1. 功放PA控制 【金山文档】 功放控制
    功放控制.otl

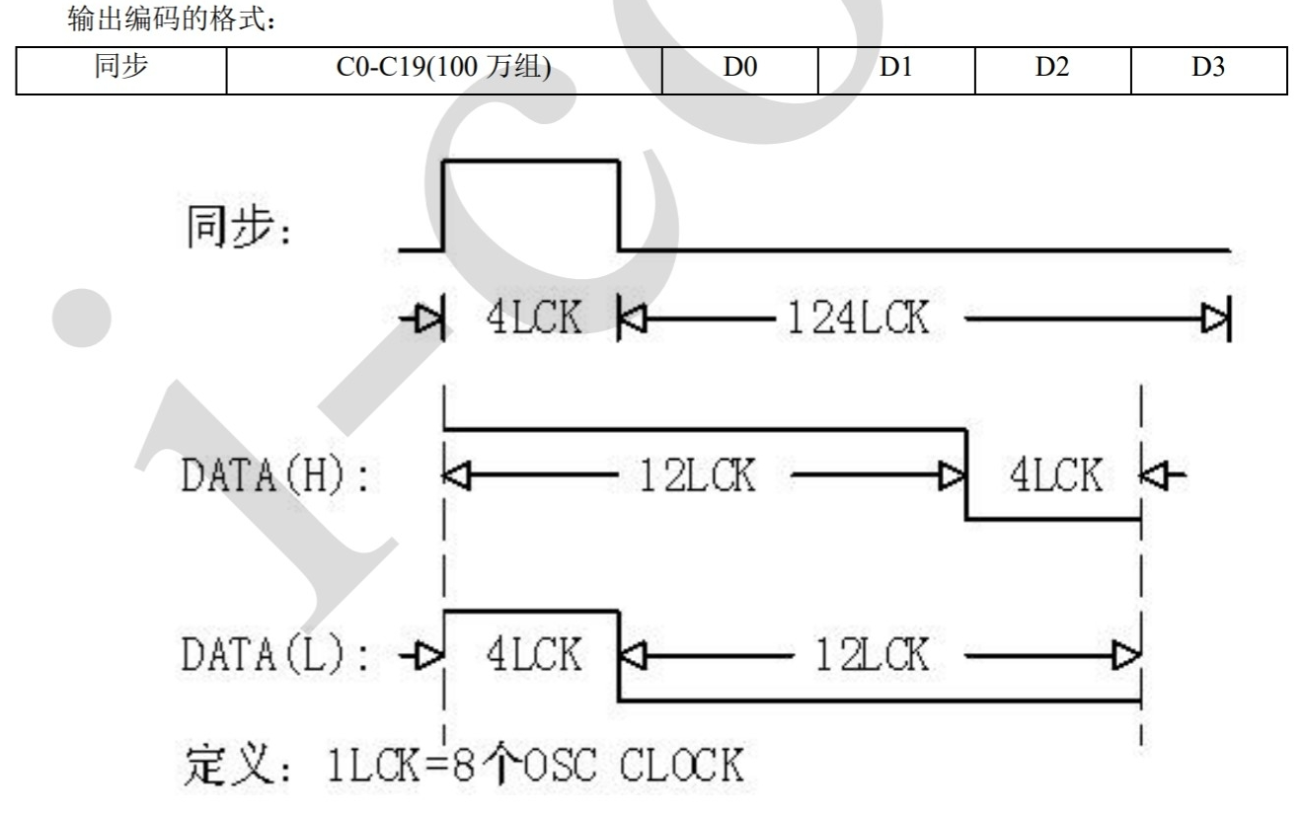

  2. 遥控器EV1527解码 相关资料：扩展库使用说明——无线发送1527编码 - 单片机论坛,单片机技术交流论坛 - 21ic电子技术开发论坛

demo下载
内部地址

FAQ

1、AC700N_earphone_release_V1.3.3-直线三键滑动触摸demo（zf）

【金山文档】 AC700N_earphone_release_V1.3.3-直线三键滑动触摸demo
https://kdocs.cn/l/ckuBIiiP1Kas

2、红外发送案例，软中断delay方式

如下是红外发送案例，使用软中断配合timer0 delay的方式，注意timer0的是否已经被系统占用，如果是就换用其他的记得中断优先级设置。
【金山文档】 红外发送参考ir_send_soft
红外发送参考ir_send_soft.otl
本文档为保密信息，未经授权，请勿转发或告知第三方。非常感谢！
This electronic documentation and any attachments are confidential and may be legally privileged or otherwise protected from disclosure. If you are not the intended recipient, please do not disclose the contents to anyone。
Thank you for your cooperation！
解析权归杰理所有！
The analysis right belongs to JieLi Technology Co., Ltd.

本文档包含以下子页面
