IIC

📎 原始文档：https://www.kdocs.cn/l/cbL2zOx5Gs7Z IIC

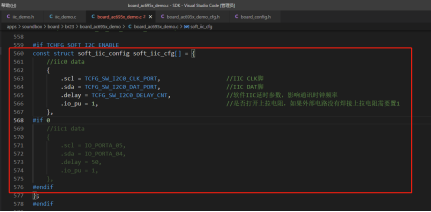

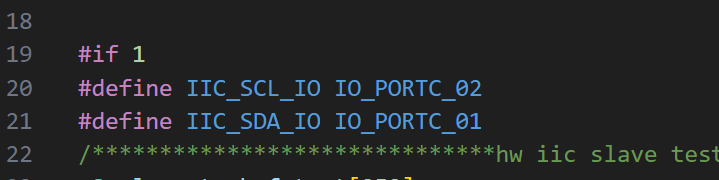

IO口及其他配置定义

此处以695_demo板级配置文件举例：

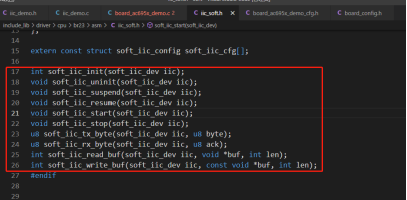

IIC基础使用函数

此处以695的软件IIC举例，同时也建议客户使用软件IIC来进行IIC各项操作。
函数文件：iic_soft.c iic_soft.h

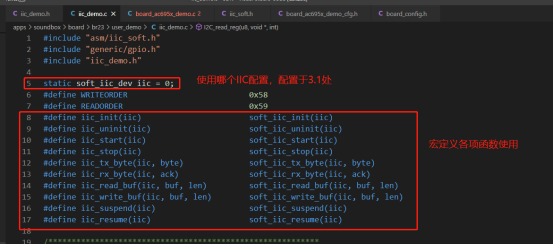

IIC一般使用方式

#define WRITEORDER 0x58 //写命令
#define READORDER 0x59 //读命令

参考使用方式
//指定寄存器地址写一个字节
u8 I2C_write_byte(u8 writeAddr,u8 byte)
{
    u8 ret = 0;
    iic_start(iic);                             //I2C启动
    ret += iic_tx_byte(iic, WRITEORDER);          //写命令
    ret += iic_tx_byte(iic,writeAddr);             //写地址
    ret += iic_tx_byte(iic,byte);               //写一个字节
    iic_stop(iic);                             //产生一个停止条件
    if(ret < 3){
        return 1;
    }
    else{
        return 0;
    }
}

//指定寄存器地址读一个字节
u8 I2C_read_byte(u8 readaddr)
{
    u8 ret = 0;
    u8 data = 0;
    iic_start(iic);                               //I2C启动
    ret += iic_tx_byte(iic, WRITEORDER);         //写命令
    ret += iic_tx_byte(iic,readaddr);            //read地址
    iic_stop(iic);                                //I2C停止
    iic_start(iic);                                //I2C启动(写转为读命令，需要再次启动I2C)
    ret += iic_tx_byte(iic, READORDER);            //读命令
    data = iic_rx_byte(iic, 0);                 //读操作
    iic_stop(iic);                                //产生一个停止条件
    if(ret < 3){
        return 1;
    }
    else{
        return data;
    }
}


/**********************************************************
//在指定地址写入数据
//writeset_addr  :写入数据的器件地址
//writeAddr      :寄存器地址
//buf            :要写入的数据
//len            :写入的长度
**********************************************************/
u8 IIC_write_reg(char writeset_addr,char writeAddr,const void *buf, int len)
{
    u8 ret = 0;
    u8 i = 0;
    u8 ack = 0;
    iic_start(iic);                             //I2C启动
    ret += iic_tx_byte(iic, writeset_addr);     //写器件地址
    ret += iic_tx_byte(iic,writeAddr);          //写寄存器地址
    for (i = 0; i < len; i++) {
        ret += iic_tx_byte(iic, ((char *)buf)[i]);
    }
    iic_stop(iic);                              //产生一个停止条件
    if(ret < len+2){
        return 1;
    }
    else{
        return 0;
    }
}


/**********************************************************
//读指定地址的数据
//readaddr  :读取数据的目的地址
//buf       :读出的数据
//len       :读出数据的长度z
**********************************************************/
u8 I2C_read_reg(u8 readaddr,void *buf, int len)
{
    u8 ret = 0;
    iic_start(iic);                               //I2C启动
    ret += iic_tx_byte(iic, WRITEORDER);          //写命令
    ret += iic_tx_byte(iic,readaddr);             //read地址
    iic_stop(iic);                                //I2C停止
    iic_start(iic);                               //I2C启动(写转为读命令，需要再次启动I2C)
    ret += iic_tx_byte(iic, READORDER);           //读命令
    iic_read_buf(iic, &buf, len);                 //读操作
    iic_stop(iic);                                //产生一个停止条件
    if(ret < 3){
        return 1;
    }
    else{
        return 0;
    }
}

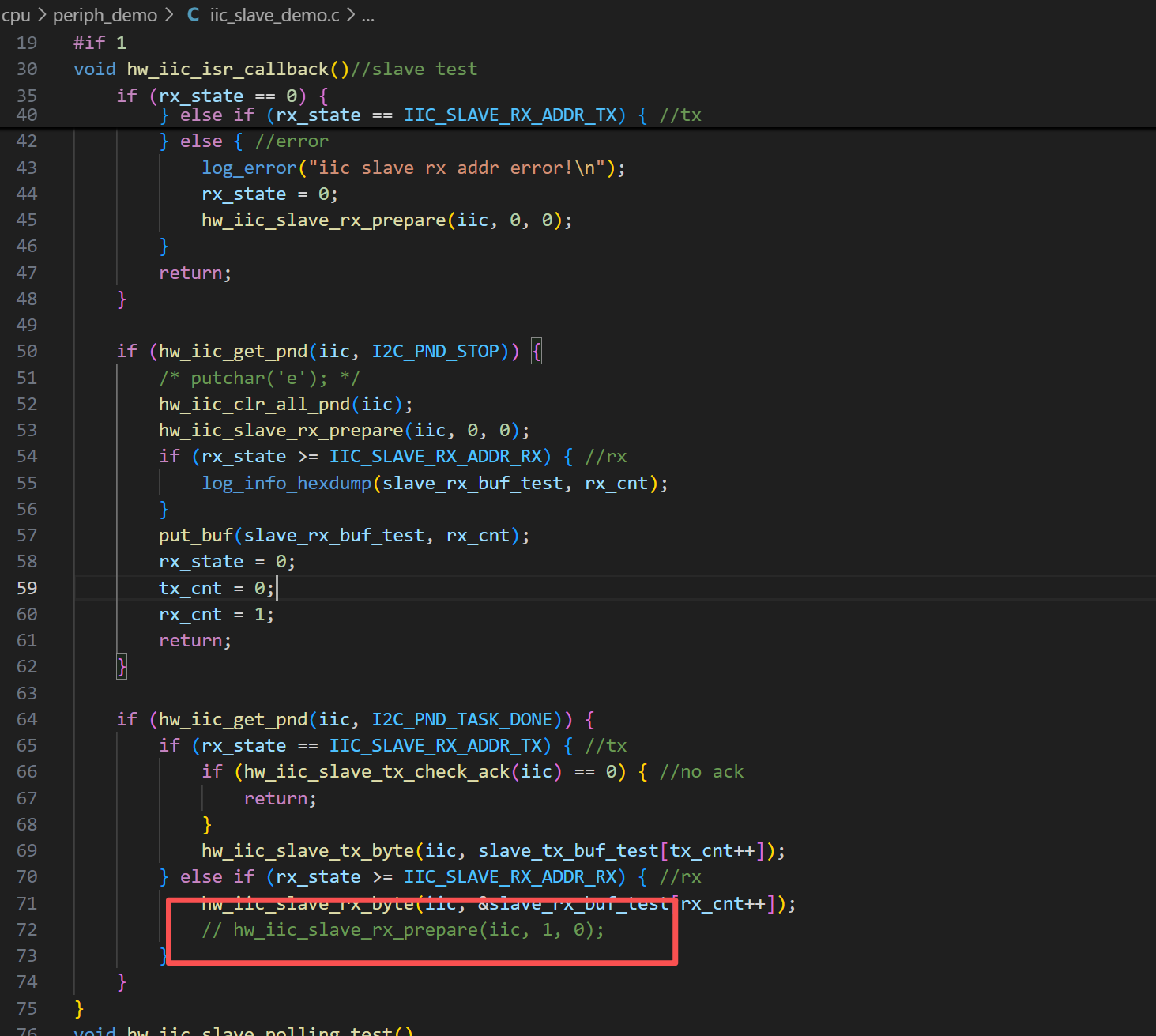

IIC做从机参考资料

69系列iic从机参考资料.zip

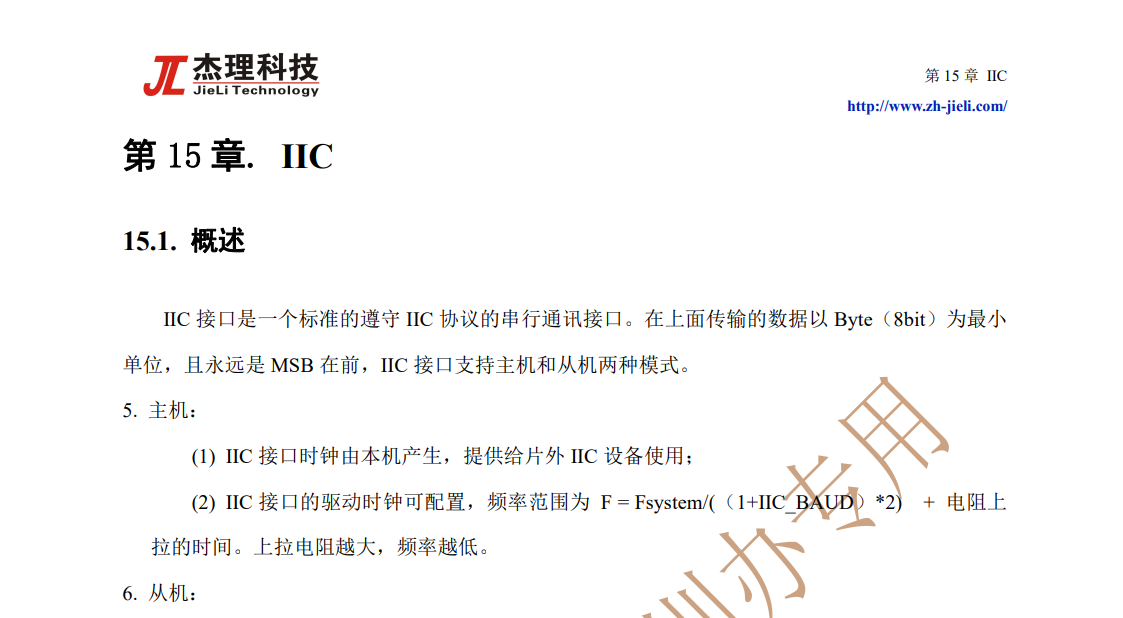

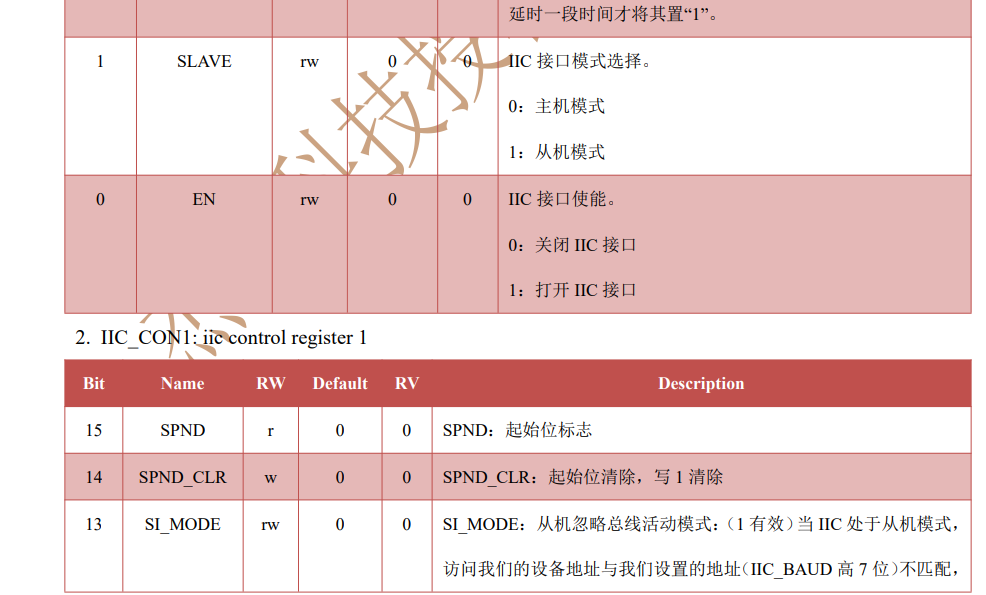

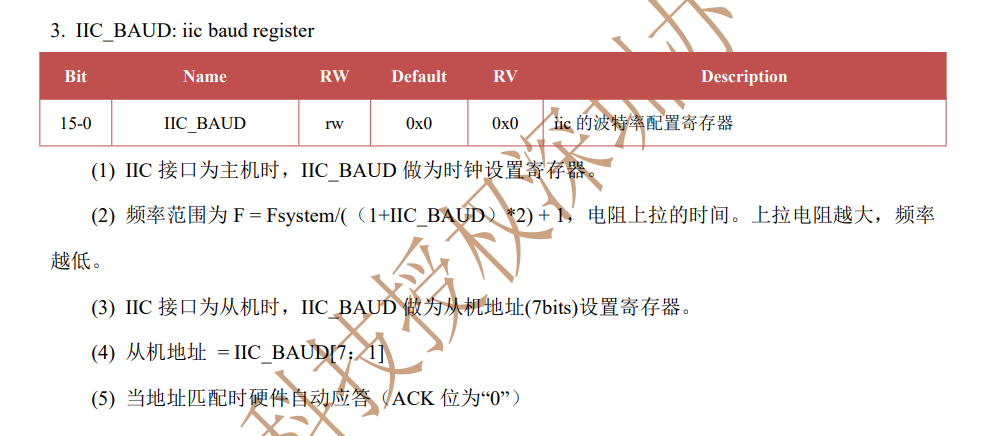

备注：其他系列调式逻辑也是一样的，挺多是寄存器配置不一样。寄存器配置可以看对应IC的用户手册IIC章节，如JL701N（详细内容自己看芯片用户手册，若没有芯片用户手册请找对应代理商拿）：

外挂FM IIC通信参考

AC696X:

sd CLK 和 dat0 复用 IIC CLK和DATA ,SD卡只支持CLK检测
外挂FM复用SD卡引脚_696V170.zip

ac696n_soundbox_sdk_v0.2.3(5807 FM IIC 脚和卡口复用 )
链接：https://pan.baidu.com/s/1GY2yNSr-ZcbKF6uuCScbdg
提取码：8888

AC695X:

AC695N_soundbox_sdk_release_0.0.7-外挂收音RDA5807复用SD卡
链接：https://pan.baidu.com/s/1rdX549Jzj9-heOauSDiOiw
提取码：8888

AC695N_soundbox_sdk_release_3.0.1(外挂5807收音正常版本)
链接：https://pan.baidu.com/s/1J6TLCDgyWxRETnwViFrosw
提取码：8888

AC608X:

ac608n_soundbox_sdk_v1.1.1-iic复用SD卡
链接：https://pan.baidu.com/s/1AGxayv5yPzWeDixSbQDedg
提取码：8888

AC700X:

~~AC7006F4SDK121外挂收音芯片5807参考DEMO~~
~~链接：https://pan.baidu.com/s/1P1djXnYdeZFfmbM_NRO-YQ ~~
~~提取码：8888 ~~
见FM相关应用.otl

AC700N耳机IIC驱动demo

【金山文档】 AC700N耳机IIC驱动demo
https://kdocs.cn/l/cjOxT1cC9STV
读写IIC外设寄存器demo（需要根据外设文档要求调整）

void delay_us(u32 us)
{
    delay(us * 3);
}
#define iAP2_REG_ADDR_W             0b00100000
#define iAP2_REG_ADDR_R             0b00100001
static u8 is_iic_busy = 0;
int iAP2_ic_write(u8 reg_addr, u8 *data, u16 data_len)
{
    u8 step1_retry_cnt = 0;
    u8 step2_retry_cnt = 0;
    u16 total_len = 0;
__retry:
    is_iic_busy = 1;
    iic_start();
    iic_sendbyte_io(iAP2_REG_ADDR_W);
    u8 nack = r_ack();
    step1_retry_cnt++;
    if(nack && step1_retry_cnt < 10){
        delay_us(500);
        goto __retry;
    }
    else if(nack){
        iAP2_printf("func:%s line:%d failed", __func__, __LINE__);
        goto __iic_end;
    }

    iic_sendbyte_io(reg_addr);
    nack = r_ack();
    step2_retry_cnt++;
    if(nack && step2_retry_cnt < 10){
        delay_us(500);
        step1_retry_cnt = 0;
        goto __retry;
    }
    else if(nack){
        iAP2_printf("func:%s line:%d failed", __func__, __LINE__);
        goto __iic_end;
    }

    u8 ret = 0;
    for (; data_len > 0; data_len--) {
        total_len++;
        iic_sendbyte_io(*data++);      //写数据
        ret += r_ack();
        delay_us(50);
    }
    iic_stop();
    is_iic_busy = 0;
    iAP2_printf("%s succ, ret %d-data:%d", __func__, ret, total_len);
    return total_len;
__iic_end:
    iic_stop();
    is_iic_busy = 0;
    iAP2_printf("%s fail, ret %d", __func__, ret);
    return 0;
}

int iAP2_ic_read(u8 reg_addr, u8 *data, u16 read_len)
{
    u8 step1_retry_cnt = 0;
    u8 step2_retry_cnt = 0;
    u16 total_len = 0;
__retry_0:
    is_iic_busy = 1;
    iic_start();
    iic_sendbyte_io(iAP2_REG_ADDR_W);
    u8 nack = r_ack();
    step1_retry_cnt++;
    if(nack && step1_retry_cnt < 10){
        delay_us(500);
        goto __retry_0;
    }
    else if(nack){
        iAP2_printf("func:%s line:%d failed", __func__, __LINE__);
        goto __iic_end;
    }

    iic_sendbyte_io(reg_addr);
    nack = r_ack();
    step2_retry_cnt++;
    if(nack && step2_retry_cnt < 10){
        delay_us(500);
        step1_retry_cnt = 0;
        goto __retry_0;
    }
    else if(nack){
        iAP2_printf("func:%s line:%d failed", __func__, __LINE__);
        goto __iic_end;
    }

    iic_stop();
    step2_retry_cnt = 0;
__retry_1:
    iic_start();
    iic_sendbyte_io(iAP2_REG_ADDR_R);
    nack = r_ack();
    step2_retry_cnt++;
    if(nack && step2_retry_cnt < 10){
        delay_us(500);
        goto __retry_1;
    }
    else if(nack){
        iAP2_printf("func:%s line:%d failed", __func__, __LINE__);
        goto __iic_end;
    }

    for (; read_len > 0; read_len--) {
        *data++ = iic_revbyte_io();      //读数据
        total_len++;
        if(read_len > 1){
            s_ack(0);
        }
        else{
            s_ack(1);
        }
        delay_us(33);
    }

    iic_stop();
    is_iic_busy = 0;
    iAP2_printf("%s succ", __func__);
    return total_len;
__iic_end:
    iic_stop();
    is_iic_busy = 0;
    iAP2_printf("%s fail stop", __func__);
    return 0;
}

FAQ

1、708硬件IIC注意点

1、引脚需要和硬件iic引脚对齐，不能够修改引脚

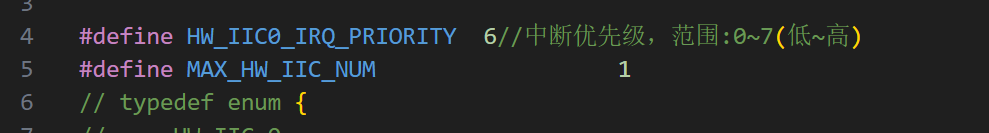

2、提高中断优先级避免出现打断，主要是提高稳定性
3、优化偶尔收不到结束位
