ENC相关应用入口汇总
📎 原始文档：https://www.kdocs.cn/l/ckF4PPTnbgc0 ENC相关应用入口汇总
常见问题快速入口
- AC897N、AC697N ENC选型及设计注意点 V1.0
- AD697N、AC700N ENC/详解及示例demo
- JL DMS通话调试手册
- 双麦ENC耳机生产一致性把控方法 V1.0
- 通话调试流程指引
- 通话人声偏于沉闷，高频对比手机(对比样机)成分不够 各部分详解
一、声学产测相关
JL_ENC自动测试命令 JL耳机方案麦克风声学测试指令_V1.0.pdf
【金山文档】 JL_ENC自动测试命令_V0.0.1
JL_ENC自动测试命令_V0.0.1.pdf
补充：关机指令

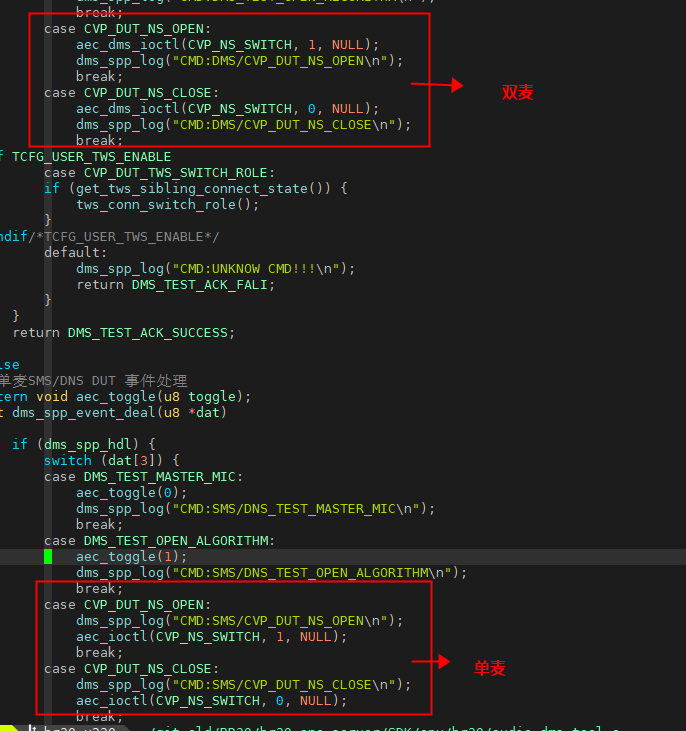

0A 0B 01 BB 55 AD D1 00 00 00 0D开关单MIC或双MIC DNS接口 备注：如果只是测MIC的频响，根据《JL_ENC自动测试命令_V0.0.1》上指令，就可以正常测，跟美格信，指南等设备厂已调好，不建议客户用自定义的命令去做，避免设备端或者客户代码没写好导致问题。
双麦ENC耳机生产一致性把控方法 V1.0 【金山文档】 双麦ENC耳机生产一致性把控方法 V1.0
双麦ENC耳机生产一致性把控方法 V1.0.pdf双麦ENC产测宏配置验证方法 V1.0 【金山文档】 双麦ENC产测宏配置验证方法 V1.0
双麦ENC产测宏配置验证方法 V1.0.pdf
二、ENC相关配置和调试相关
各系列通用
JL DMS通话调试手册 【金山文档】 JL DMS通话调试手册
JL DMS通话调试手册-V3.9.4.pdfAudioTool使用手册 【金山文档】 AudioTool使用手册
AudioTool使用手册.pdfAD697N、AC700N ENC详解及示例demo 【金山文档】 ENC配置说明
ENC配置说明.otl通话调试流程指引 【金山文档】 通话调试流程指引
通话调试流程指引.otlAC897N、AC697N系列
AC897N、AC697N ENC选型及设计注意点 V1.0 【金山文档】 AC897N、AC697N ENC选型及设计注意点 V1.0
AC897N、AC697N ENC选型及设计注意点 V1.0.pdfAC697X_AC698X ENC效果调式常见方法 【金山文档】 AC697X_AC698X ENC效果调式常见方法
AC697X_AC698X ENC效果调式常见方法.pdf
3. AC700N系列
- 通话人声偏于沉闷，高频对比手机(对比样机)成分不够 按照如下流程排查：
一、找一个标准麦克风(无算法、频响平直)，可以是iPhone手机的语音备忘录录音，说话者(最好有个人工头)找一段固定文字录音，与耳机麦克风处于同一个位置录制一个标准录音用于对比
二、如果有对比样机，则先对比标准录音和对比样机的人声效果，确认对比样机是否对部分频段有增强或削弱处理，若无对比样机，则调过该步骤进入第三步
三、关闭调试样机的所有通话算法，录制麦克风原始效果，如果是双麦enc耳机则建议写卡调试

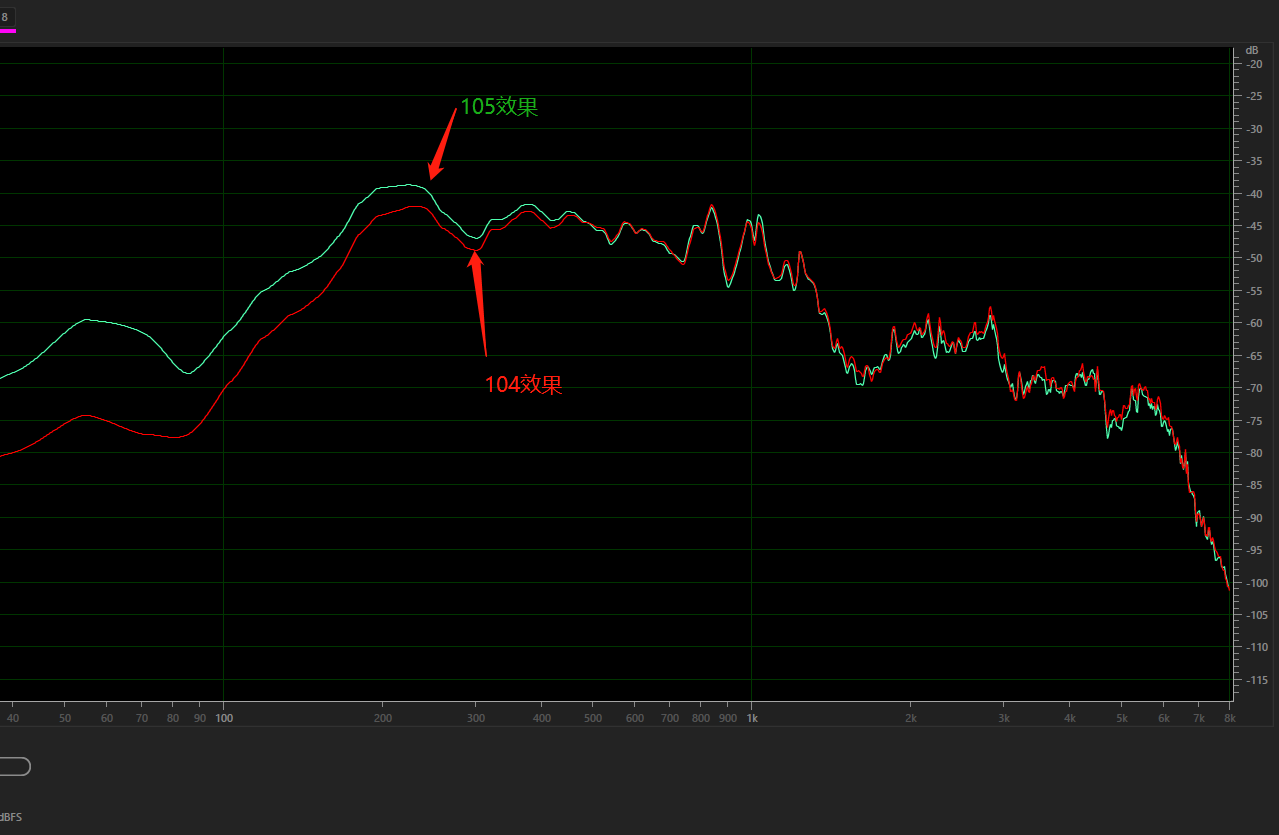

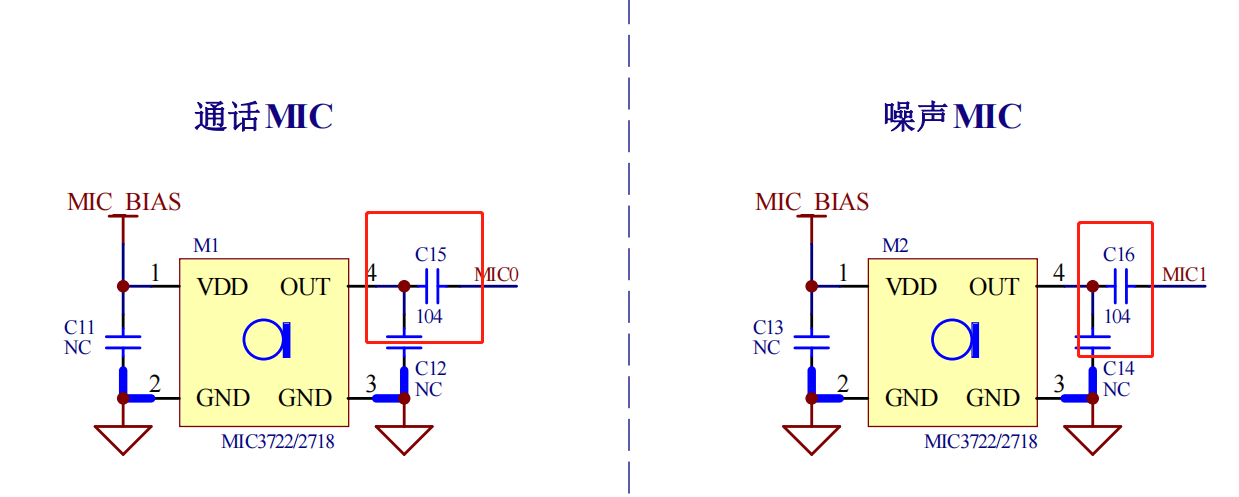

四、对比麦克风原始效果的录音和标准录音频谱的频响曲线，若类似如图差异，则优先检查电路的麦克风耦合电容是否过大(105或以上)
五、若硬件的耦合电容为104，但依然高频成分相比标准录音差异依然明显，则拆除模具，测试裸板下的录音情况、确认是否是模具、装配等影响
六、排除以上问题后，即可进行下一步的算法效果调试
七、若相比标准录音调试样机效果差异不大，而对比样机高频成分明显偏多，则推荐通过后续的eq、通话上行DRC等调整效果
三、其他功能相关示例

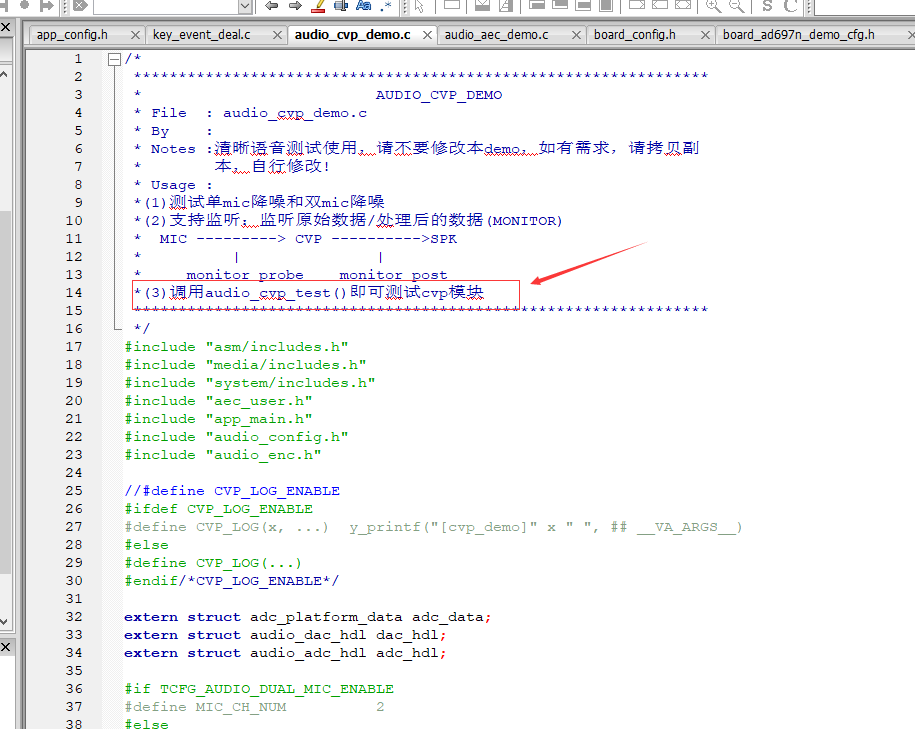

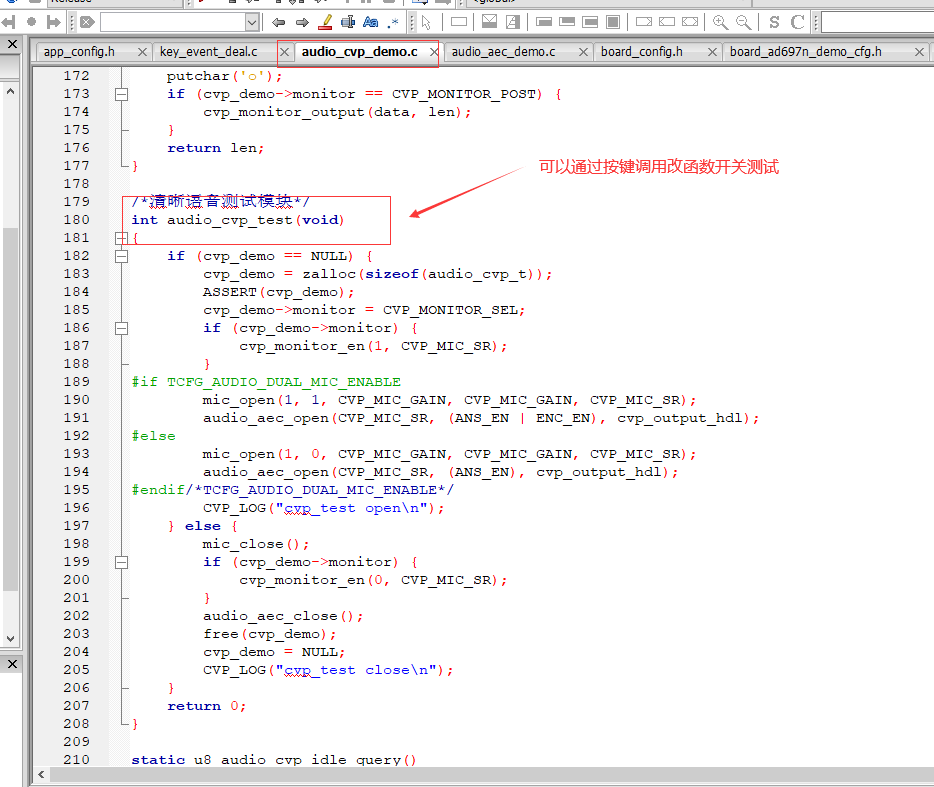

- ENC 降噪处理后音频从DAC输出 AC697X和AC700X 接口都一样(看audio_cvp_demo.c文件)：

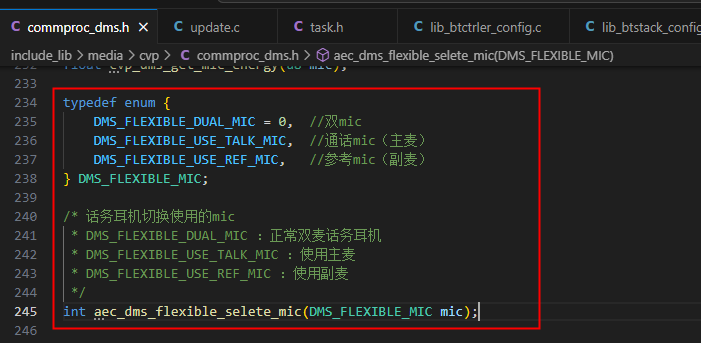

- 700N/701N话务耳机单mic和双mic互相切换的接口 有以下接口的SDK可用，没有此接口需要升级SDK到最新版本
仅支持通话状态下切换
FAQ

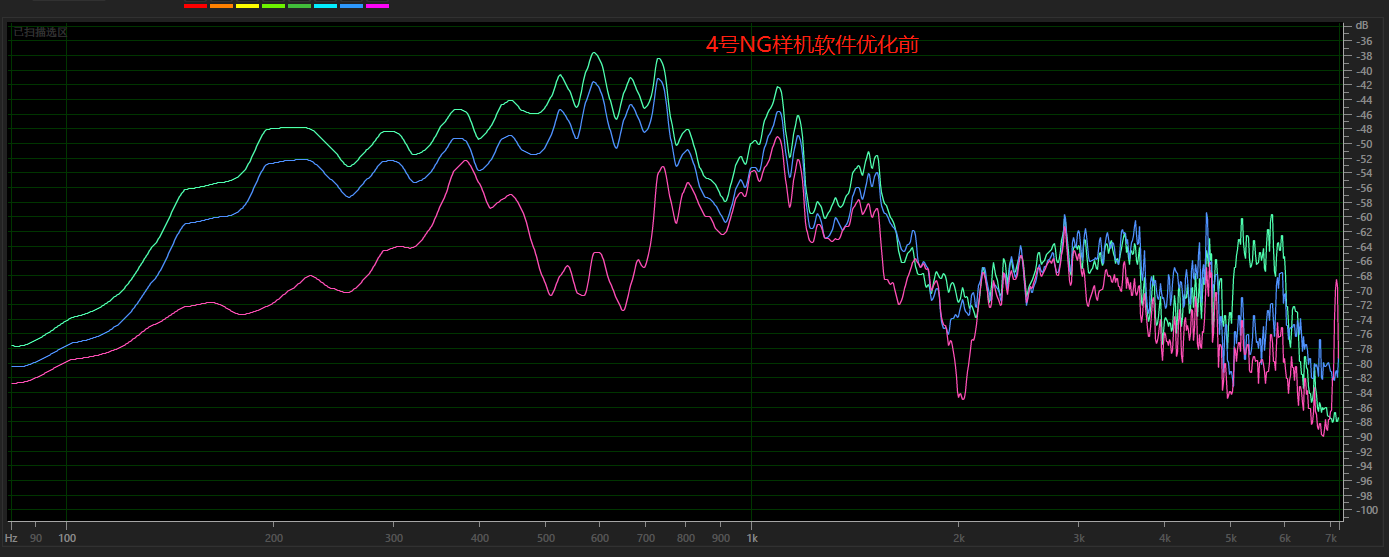

- tws enc主副麦数据存在一致性差异(气密性没做好等原因)导致主副麦存在部分频段一致性较差的情况。 以下图片均为：绿色：主麦 蓝色：副麦 红色：ENC处理结果。
如图：200hz和600hz的一致性较差，导致enc处理后频谱存在损伤。

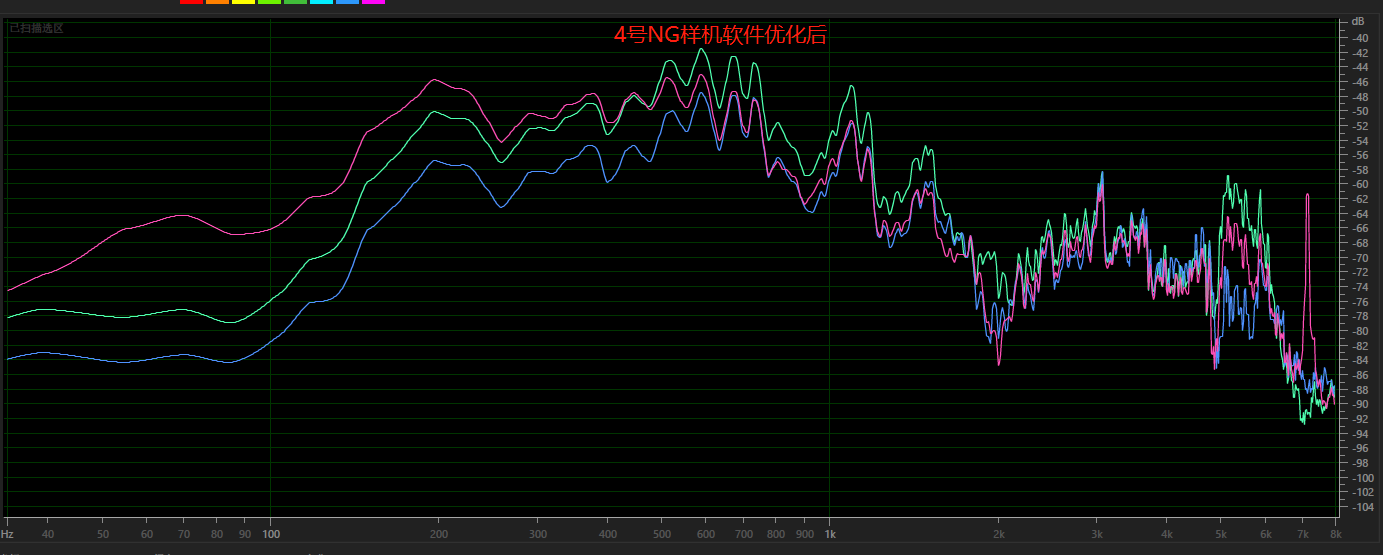

通过降低副麦增益1档(2db)，使得主副麦之间的一致性得到优化，优化后如图：
图中可见，200hz与500hz明显得到保留，且由于rms diff，该频段被进行了增幅，可在后续中通过eq进行优化。

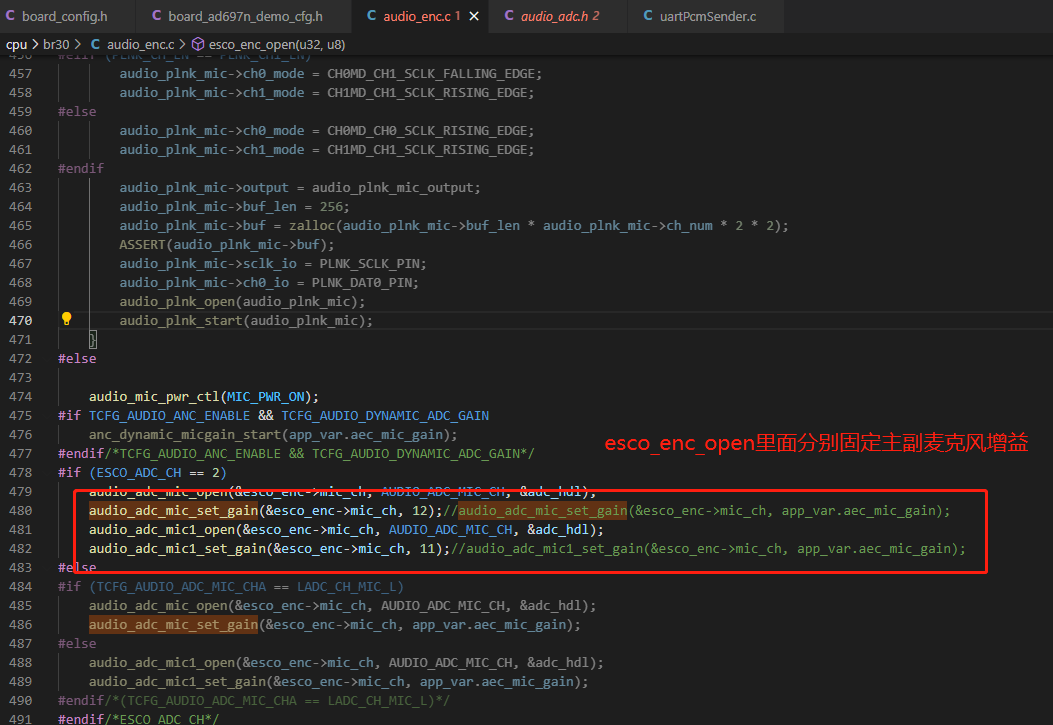

由于工具中主副麦增益默认一致，因此需要软件流程中进行修改。
- 写卡工具使用说明 PCM写卡工具使用说明和数据导出脚本.rar
