内部FLASH空间添加用户自定义区域

📎 原始文档：https://www.kdocs.cn/l/cvVDkgDEyHZO 内部FLASH空间添加用户自定义区域

内部FLASH空间添加用户自定义区域

参考资料：添加用户自定义区域：https://kdocs.cn/l/cszLZSN40zWI
补充说明如下：

修改 isd_config.ini 文件，配置 user_info 区域大小和名称注意：有些SDK是修改isd_config_rule.c，编译的时候由isd_config_rule.c去生成isd_config.ini 注意修改的位置
isd_config.ini 修改如下：

USER_ADR=AUTO;

USER_LEN=0x1000;

USER_OPT=1;

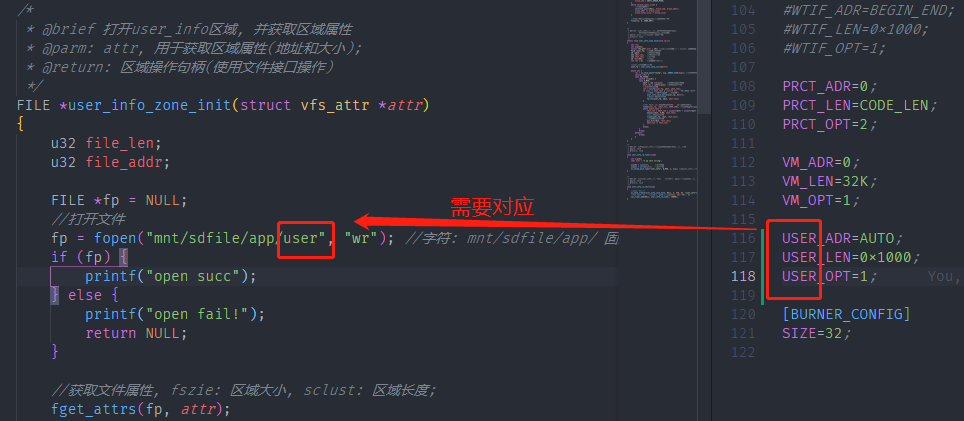

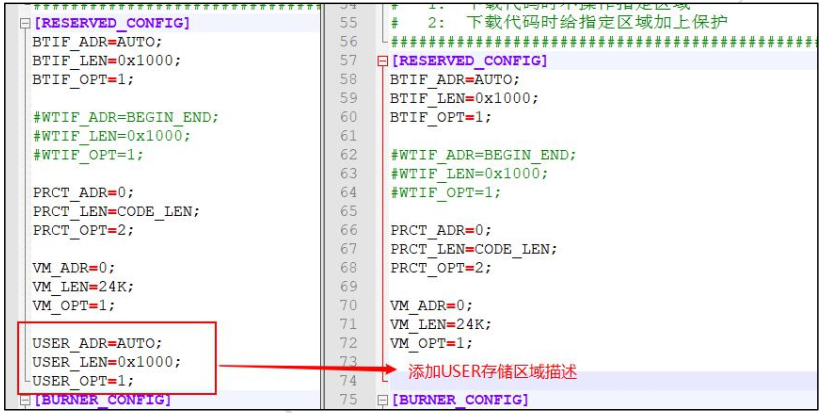

添加 user 存储区域描述，名称为”USER”。需要跟程序上的fopen对应。如下图。
USER_ADR=AUTO; 表示地址由工具自动分配，默认即可，用户不需要修改；
USER_LEN=0x1000; 表示区域大小，用户可以根据需求配置；
USER_OPT=1; 表示下载代码时对该区域的操作，用户一般不需要修改；

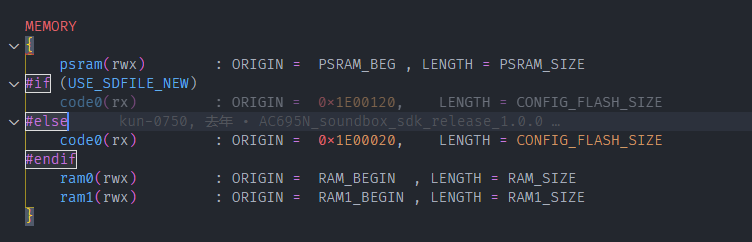

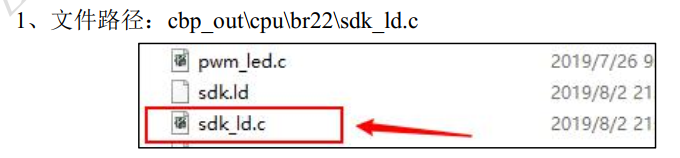

2. 修改 sdk_ld 文件中的链接地址 - 如果是0x1E00020的话，就改成0x1E00040 3. 添加 user_info_demo.c 文件中的代码测试相关接口：读写接口跟文件系统接口一致，但由于flash的特性需要写之前需要自己去管理擦除user_info区域。

//打开文件

fp = fopen("mnt/sdfile/app/user", "wr"); //字符: mnt/sdfile/app/ 固定; 字符user对应ini文件里配置的名称



//文件偏移

fseek(user_fp, -wbuf_len, SEEK_CUR); //把文件指针移到刚写的位置

//把buf写入区域

ret = fwrite(user_fp, wbuf, wbuf_len);

//读出写入buf内容

fread(user_fp, rbuf, rbuf_len);



//擦除区域操作(物理地址)

 norflash_ioctl(NULL, erase_cmd, erase_addr);

 #if 1//for test

        FILE *user_fp;     //区域读写句柄
        struct vfs_attr attr = {0}; //user_info区域属性, sclust: 区域地址, fsize: 区域大小
        extern FILE *user_info_zone_init(struct vfs_attr *attr);
        user_fp = user_info_zone_init(&attr);
        int ret = 0;     //区域操作返回值

        u8 r_test_buf[80] = {0};
        u8 test_buf[32] = {0};//test buffer
        for(int i=0;i<sizeof(test_buf);i++) {
            test_buf[i]=i;//给数组赋值
        }
        while(1)
        {
            os_time_dly(100);

            //写 从起始地址开始写
            ret = fwrite(user_fp, test_buf, sizeof(test_buf));
            printf("write len = %d\r\n",ret);
            if(ret != sizeof(test_buf)) {
                printf("write err\r\n");
                printf("earse all\r\n");

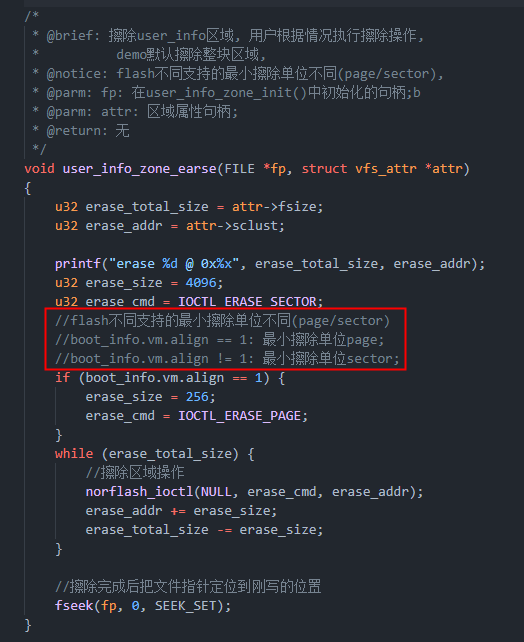

                user_info_zone_earse(user_fp, &attr);

            }

            // 读出刚才写入的内容, 检查是否写入正确;
            fseek(user_fp, -sizeof(test_buf), SEEK_CUR); //把文件指针移到刚写的位置
            ret = fread(user_fp, r_test_buf, sizeof(test_buf));//读32个字节
            if(ret != sizeof(test_buf)) {
                printf("read err\r\n");
            }
            put_buf(r_test_buf,sizeof(r_test_buf));


        }
    #endif

自定义区域保存音频文件，并播放出来demo 测试代码：

添加从提示音资源区copy文件到自定义区接口

int user_copy_file(const char *src_file_name,const char *dest_file_name){
    FILE *src_file = NULL;
    FILE *dest_file = NULL;
    char buff[100];
    int ret;


    src_file=fopen(src_file_name,"rb");
    if(!src_file)return -1;

    dest_file=fopen(dest_file_name,"wb");
    if(!dest_file)return -1;

    struct vfs_attr attr;
    ret=fget_attrs(src_file,&attr);
    g_printf("ret -- %d fsize=%d\r\n",ret,attr.fsize);

    do{
        ret=fread(src_file,buff,sizeof(buff));
        r_printf("read file ret=%d\r\n",ret);
        if(ret>0)fwrite(dest_file,buff,ret);
    }while(ret>0);

    fclose(src_file);
    fclose(dest_file);
    return 0;
}

初始化调用添加接口

    //提示音写入 user_info
    //ini RESERVED_CONFIG 区路径 "mnt/sdfile/app/"
    //ini RESERVED_EXPAND_CONFIG 区路径 ""mnt/sdfile/EXT_RESERVED/"
    int uret=user_copy_file("mnt/sdfile/res/tone/0.wtg","mnt/sdfile/app/user");

播放自定义接口中保存的提示音

//ini RESERVED_CONFIG 区路径 "mnt/sdfile/app/"
//ini RESERVED_EXPAND_CONFIG 区路径 ""mnt/sdfile/EXT_RESERVED/"
tone_play_by_path("mnt/sdfile/app/user", 0);

ini文件配置为下载程序时擦除USER区域

[RESERVED_CONFIG]
USER0_ADR=AUTO;
USER0_LEN=0xf000;
USER0_OPT=0;

[RESERVED_EXPAND_CONFIG]
USER1_ADR=AUTO;
USER1_LEN=0xf000;
USER1_OPT=0;

如果需要换提示音需要擦除一遍该区域再进行更改数据，参考内部FLASH空间添加用户自定义区域
DEMO:

696：下载、内部

695：下载、内部 (下载代码之后需要换库修复进music死机问题)

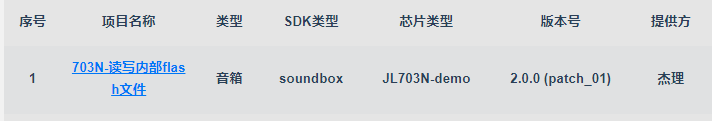

703soundbox 200P01 SDK 内部flash读写参考代码测试SDK版本：
参考代码包括：

文件目录的初始化
文件的创建

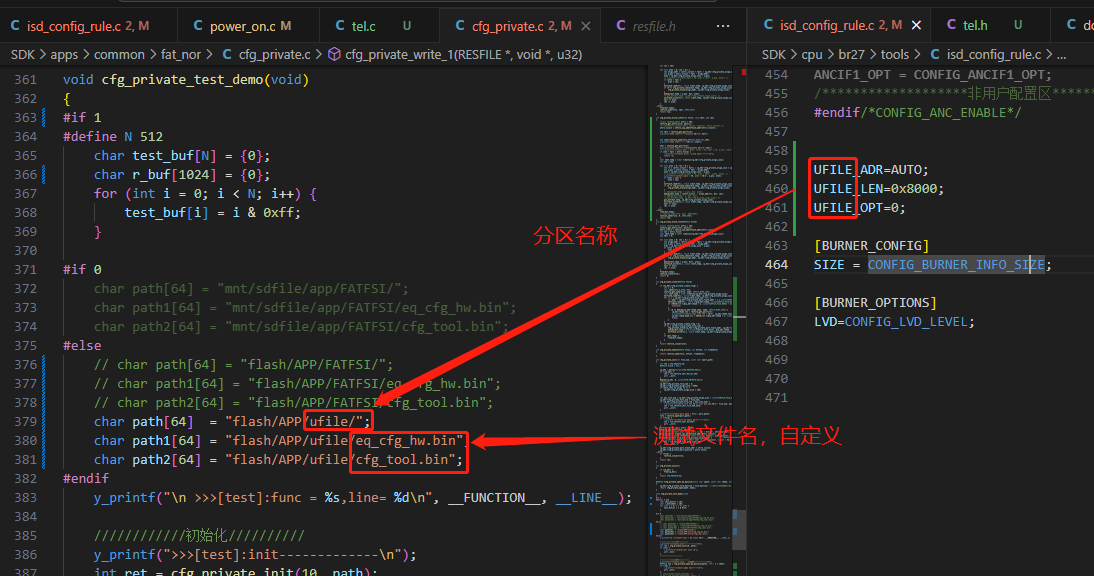

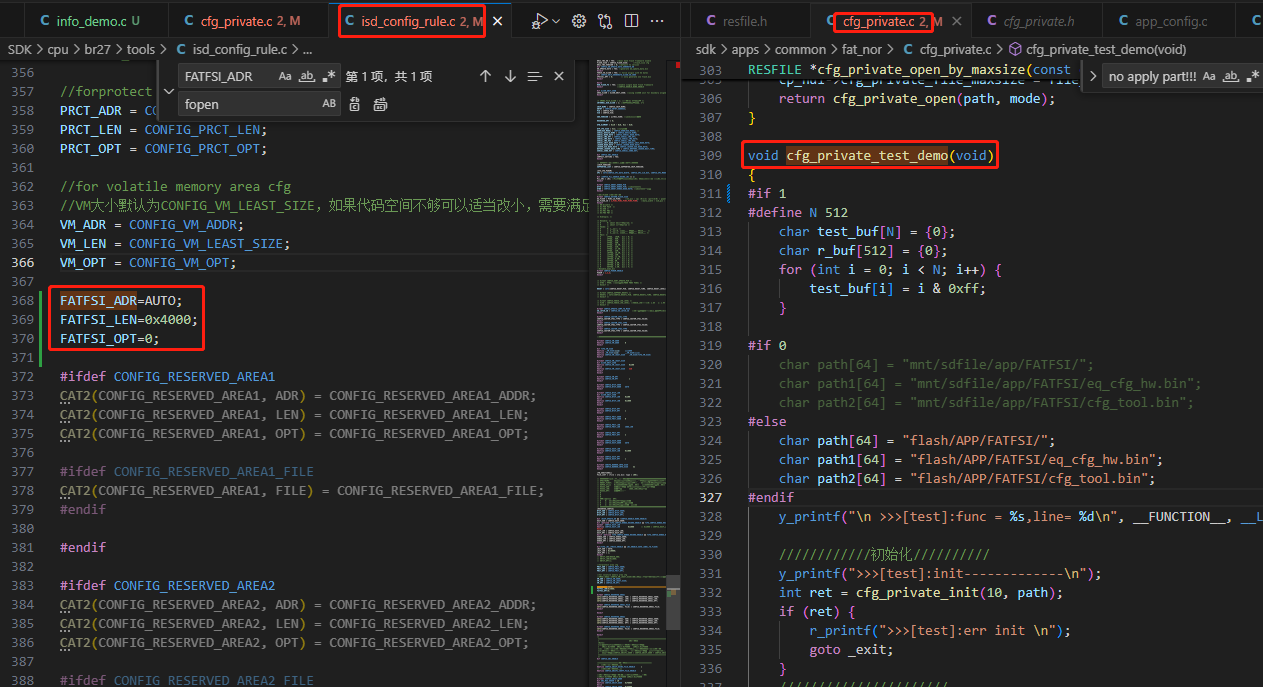

703soundbox 200P02 SDK 内部flash读写参考代码
demo cfg_private.c
注意点：
1. 接口说明 /**

此cfg_private_write接口有如下问题：
1. 使用resfile_seek接口偏移后resfile_get_pos获取到的值不正确，在改写数据时达不到想要的效果
  */

/**
 * 此cfg_private_write接口有如下问题：
 * 1. 使用resfile_seek接口偏移后resfile_get_pos获取到的值不正确，在改写数据时达不到想要的效果
 */
int cfg_private_write(RESFILE *file, void *buf, u32 len)
{
    struct resfile_attrs attrs = {0};
    //获取当前资源文件的属性信息
    resfile_get_attrs(file, &attrs);
    /* r_printf(">>>[test]:attrs.sclust = 0x%x\n", attrs.sclust); */
    //地址映射 cpu addr  -> flash addr
    attrs.sclust = sdfile_cpu_addr2flash_addr(attrs.sclust);
    //获取当前资源文件读写指针位置
    u32 fptr = resfile_get_pos(file);
    /* r_printf(">>>[test]:addr = 0x%x, fsize = %d, fptr = %d, w_len = %d\n", attrs.sclust, attrs.fsize, fptr, len); */
    if (len + fptr > attrs.fsize) {
        r_printf(">>>[test]:error, write over!!!!!!!!\n");
        return -1;
    }
    char *buf_temp = (char *)malloc(cp_hdl->cfg_private_align_size);
    int res = len;


    for (int wlen = 0; len > 0;) {
        //计算写地址对应的flash对齐块地址
        u32 align_addr = (attrs.sclust + fptr) / cp_hdl->cfg_private_align_size * cp_hdl->cfg_private_align_size;
        //计算块内偏移地址
        u32 w_pos = attrs.sclust + fptr - align_addr;
        //计算写数据的长度
        wlen = cp_hdl->cfg_private_align_size - w_pos;
        /* y_printf(">>>[test]:wpos = %d, wlen = %d\n", w_pos, wlen); */
        //判断块数据长度大于写的数据长度，如果小于需要再次写一个块单位的数据
        if (wlen > len) {
            wlen = len;
        }
        //判断数据是否需要擦除
        norflash_read(NULL, (void *)buf_temp, cp_hdl->cfg_private_align_size, align_addr);
        if (0 == cfg_private_check(buf_temp, cp_hdl->cfg_private_align_size)) {
            cfg_private_erase(align_addr, cp_hdl->cfg_private_align_size);
        }
        //把需要些的数据复制到文件最后
        memcpy(buf_temp + w_pos, buf, wlen);
        /* put_buf(buf_temp, cp_hdl->cfg_private_align_size); */
        //写一个块单位的数据
        norflash_write(NULL, (void *)buf_temp, cp_hdl->cfg_private_align_size, align_addr);
        fptr += wlen;
        len -= wlen;
    }
__exit:
    //是否临时申请到的内存
    free(buf_temp);
    //文件偏移到末尾
    resfile_seek(file, fptr, SEEK_SET);
    return res;
}

2. 参考修改(未经过测试)

int cfg_private_write(RESFILE *file,u32 offset, void *buf, u32 len)
{
    struct resfile_attrs attrs = {0};
    //获取当前资源文件的属性信息
    resfile_get_attrs(file, &attrs);
    /* r_printf(">>>[test]:attrs.sclust = 0x%x\n", attrs.sclust); */
    //地址映射 cpu addr  -> flash addr
    attrs.sclust = sdfile_cpu_addr2flash_addr(attrs.sclust);
    //获取当前资源文件读写指针位置
    u32 fptr = resfile_get_pos(file);
    //error
    if(offset>fptr)return -1;
    if(offset && offset<fptr)fptr=offset;

    /* r_printf(">>>[test]:addr = 0x%x, fsize = %d, fptr = %d, w_len = %d\n", attrs.sclust, attrs.fsize, fptr, len); */
    if (len + fptr > attrs.fsize) {
        r_printf(">>>[test]:error, write over!!!!!!!!\n");
        return -1;
    }
    char *buf_temp = (char *)malloc(cp_hdl->cfg_private_align_size);
    int res = len;

    for (int wlen = 0; len > 0;) {
        //计算写地址对应的flash对齐块地址
        u32 align_addr = (attrs.sclust + fptr) / cp_hdl->cfg_private_align_size * cp_hdl->cfg_private_align_size;
        //计算块内偏移地址
        u32 w_pos = attrs.sclust + fptr - align_addr;
        //计算写数据的长度
        wlen = cp_hdl->cfg_private_align_size - w_pos;
        /* y_printf(">>>[test]:wpos = %d, wlen = %d\n", w_pos, wlen); */
        //判断块数据长度大于写的数据长度，如果小于需要再次写一个块单位的数据
        if (wlen > len) {
            wlen = len;
        }
        //判断数据是否需要擦除
        norflash_read(NULL, (void *)buf_temp, cp_hdl->cfg_private_align_size, align_addr);
        if (0 == cfg_private_check(buf_temp, cp_hdl->cfg_private_align_size)) {
            cfg_private_erase(align_addr, cp_hdl->cfg_private_align_size);
        }
        //把需要些的数据复制到文件最后
        memcpy(buf_temp + w_pos, buf, wlen);
        /* put_buf(buf_temp, cp_hdl->cfg_private_align_size); */
        //写一个块单位的数据
        norflash_write(NULL, (void *)buf_temp, cp_hdl->cfg_private_align_size, align_addr);
        fptr += wlen;
        len -= wlen;
    }
__exit:
    //是否临时申请到的内存
    free(buf_temp);
    //文件偏移到末尾
    resfile_seek(file, fptr, SEEK_SET);
    return res;
}

AC210N_le_audio_1.3.1 内部flash自定义区的读写 AC210N音箱问题整理.otl

注：

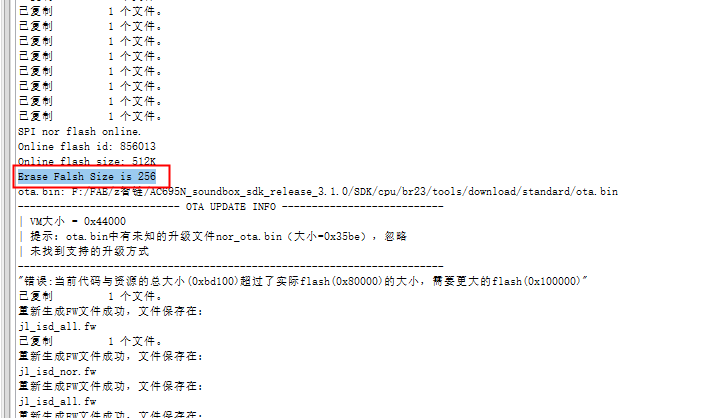

1. FLASH的对齐方式可以从code block的编译输出信息中看到（256Bytes对齐、4K对齐），如下图：

内部FLASH空间添加用户自定义区域

内部FLASH空间添加用户自定义区域

696：下载、内部

695：下载、内部 (下载代码之后需要换库修复进music死机问题)

注：

b.4K对齐的FLASH如果使用page擦除，会导致擦除的sector出现不可预知的错误，所以操作FLASH的时候请考虑操作的规范性
