通话数据分析方法-PCM写卡 V1.0
通话数据分析方法-PCM写卡 V1.0
2022.07.15 Hawkeye
目录
通话数据分析方法-PCM写卡 V1.0 ......................................................................................................................................1
1.获取远端发送过来的ref信号，分析手机通话兼容性。 ............................................................................................... 1
2.获取麦克风采集到的原始数据，可用来分析模具的拾音效果， 以及合理配置麦模拟增益和AGC参数。 .......... 1
3.对比Ref信号和麦采集到的原始信号，分析数据处理延时。 ......................................................................................2
4.对比麦采集到的原始信号和处理完成的信号，可以获取到回音压制的dB数值。 ...................................................3
5.对比Ref信号和麦采集到的信号，可以直观看到非线性失真情况。 ..........................................................................3
6.通过手表喇叭播放阶跃扫频信号，使用智能手机录音（选择录音格式为.WAV）的方式，可以简单直观判定喇叭的非线性失真情况。 ........................................................................................................................................................... 4

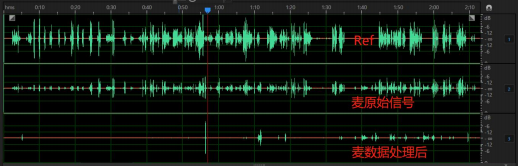

1.获取远端发送过来的ref信号，分析手机通话兼容性。
远端说话者说出同样的语音，经过不同的手机处理后发送过来的的Ref信号幅度会不同，通过写卡对比可以量化测试该差异。
2.获取麦克风采集到的原始数据，可用来分析模具的拾音效果， 以及合理配置麦模拟增益和AGC参数。
如果测试发现麦采集到的原始信号幅度就不够，那么就需要分析模具对拾音效果的影响，只需要裸板通话测试写卡一次和装上模具写卡再测试一次。

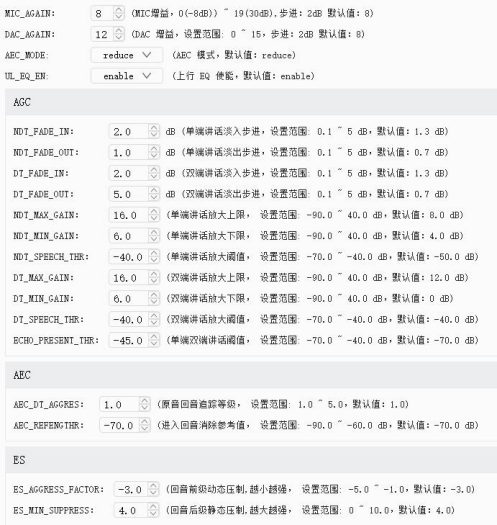

获取到了麦采集到的原始的语音数据，就知道了有效语音的信号幅度和环境噪声的信号幅度，就可以快速知道需要多少AGC增益可以让语音接近0dB，同时通过设置放大的阈值过滤掉一些环境噪声。
版权所有，侵权必究 1
地址：深圳市南山区艺园路202号马家龙文体中心B座4F
电话：0755-26499936 传真：0755-86540096
网站：www.zh-jieli.com

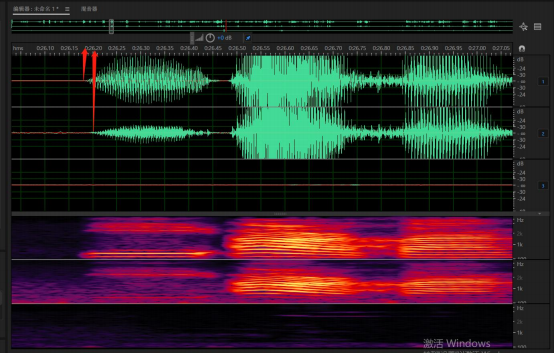

3.对比Ref信号和麦采集到的原始信号，分析数据处理延时。
版权所有，侵权必究 2
正常情况下，延时在 100个采样点以内。超过的话需要查找原因。

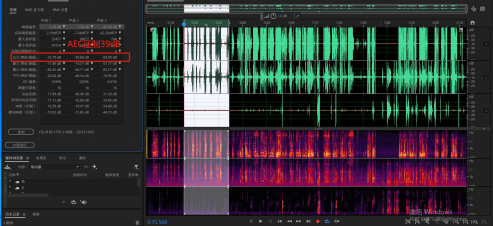

4.对比麦采集到的原始信号和处理完成的信号，可以获取到回音压制的dB数值。
5.对比Ref信号和麦采集到的信号，可以直观看到非线性失真情况。

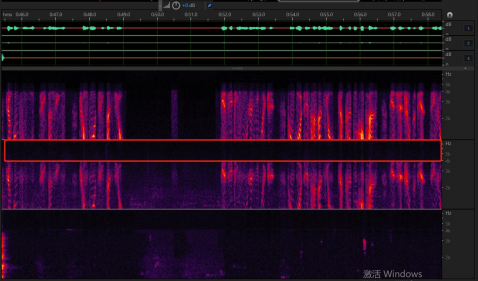

上图是拨打 10086 的写卡数据，10086 的Ref信号只有4K带宽，看麦这边的数据可以明显看到多出来了一些原本没有的频谱（测试的时候环境是安静的）。
版权所有，侵权必究 3

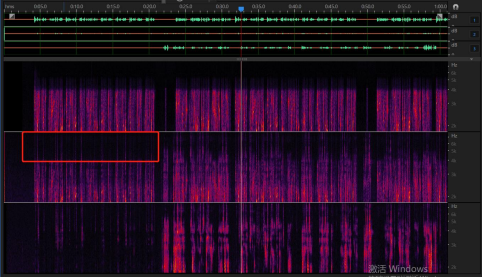

上图是非线性失真比较少的情况，可以看到4~ 8K没有多出来原本没有的频谱。

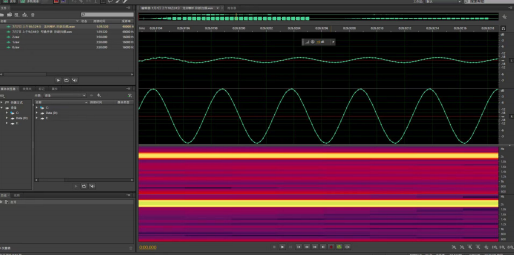

6.通过手表喇叭播放阶跃扫频信号，使用智能手机录音（选择录音格式为.WAV）的方式，可以简单直观判定喇叭的非线性失真情况。

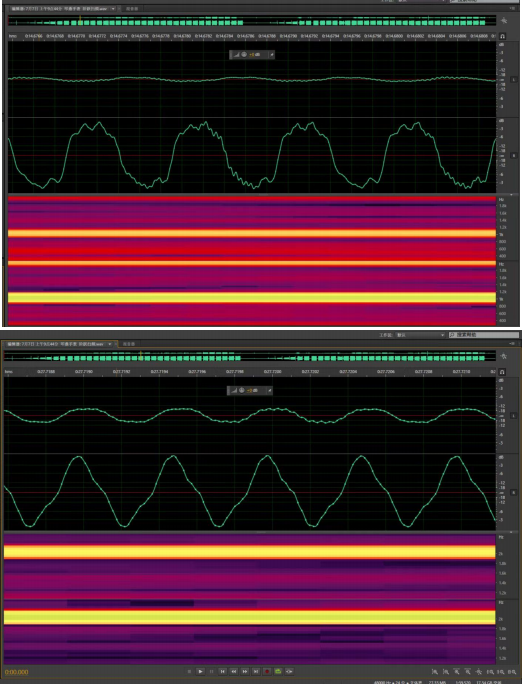

失真严重的情况：
版权所有，侵权必究 4

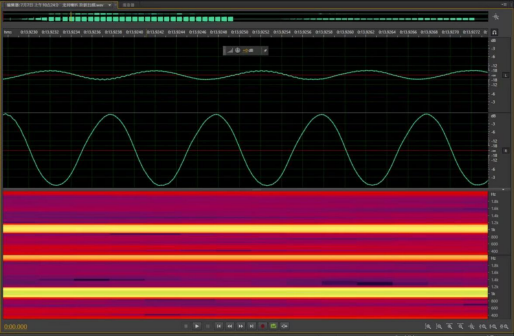

肉眼看失真正常情况：
