SPDIF模式相关(HDMI_ARC、光纤、同轴)

📎 原始文档：https://www.kdocs.cn/l/cneli0w3tiZO SPDIF模式相关(HDMI_ARC、光纤、同轴)

1、三种输入简介

（1）HDMI_ARC输入

参考硬件原理图：


程序配置：

根据硬件配置口：

  1. CEC，SPDIF是必须的，硬件需要与程序配置一致； CEC口：普通IO口即可
    SPDIF口：根据数据手册选配

  2. HDMI_DET，IIC接口可以选配， HDMI_DET：插入检测，检测到HDMI端口插入后重启CEC初始化（也可以拔出退出spdif模式，插 入则跳转到spdif模式），可以避免热拔插后无声
    HDMI_DET功能可以参考程序LINEIN检测的流程
    IIC接口：获取电视HDMI接到机器的端口号，一般电视都会通过IIC下发端口号，有些电视（测试过 一台小米电视）会通过CEC读取机器从IIC获取到的端口号，读取错误直接无音频数据，为 了提高兼容性建议加
    【金山文档】 hdmi_dcc(IIC部分程序，具体添加可以参考下文DEMO程序)
    https://kdocs.cn/l/ctTGHQMRNWto

注意点：

  1. IIC口可以选配，有IIC接口可以增加兼容性，建议加上；
  2. 程序注释的硬件IIC接口有可能CLK,DAT脚是相反的，建议看芯片datasheet，或者直接使用软件IIC功能；
  3. 建议加入插入检测，参照linein插入检测添加，在拔出时退出spdif模式，插入时重新进入spdif模式，主要是重新初始化CEC，避免有些拔出后电视发CEC指令长时间不回导致的重新插入HDMI无声

AC695N_soundbox_sdk_release_3.1.0_HDMI_ARC_DEMO程序

链接：https://pan.baidu.com/s/1jjpUjGnSFGWSwrgTfepYGg
提取码：8888

HDMI-ARC一般调试步骤：

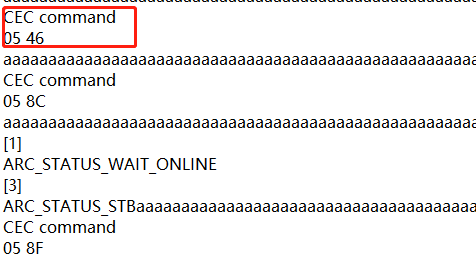

  1. 打开打印，查看程序是否有跑到cec command,验证是否CEC接线以及通信正常 image

  2. 添加IIC这块后，查看IIC的通信是否正常

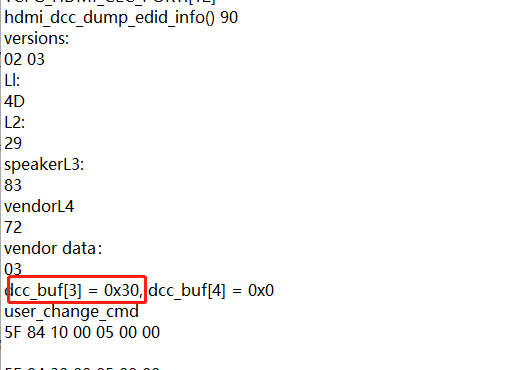

    image 红圈圈出为HDMI的端口号，一般为0x10,0x20,0x30;出现异常检查IIC接线问题，看注意点第二点

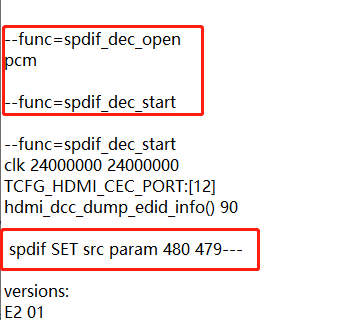

  3. 前两点正常的情况下，一般能进入到SPDIF解码播放的过程，出现如下打印内容 image

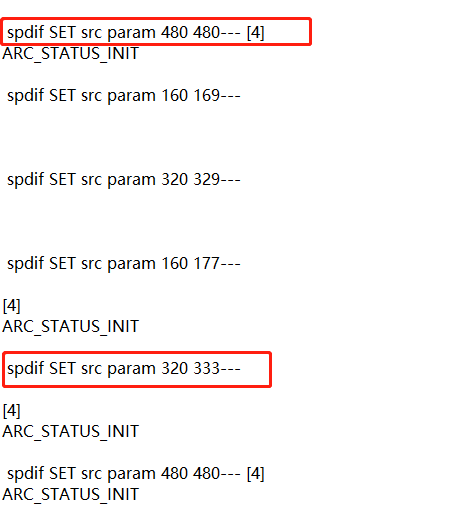

如果出现此情况打印则检查电视是否为PCM格式输出，目前SDK只支持此格式：

4.如果以上三点都正常，然后还是出现无声，哒哒哒等问题，请检查硬件；
如果涉及电视兼容性问题请联系我们处理，尽量把电视也带过来。

HDMI_ARC扩展知识

  1. HDMI_ARC功能介绍 HDMI ARC功能分析与协议打通过程
    [https://zhuanlan.zhihu.com/p/80772947]
  2. 常见CEC command解释： https://blog.csdn.net/weixin_43442683/article/details/107376618

（2）光纤输入

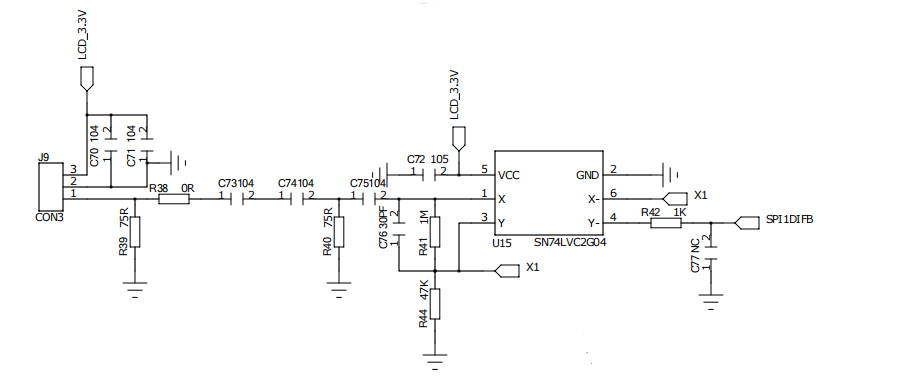

参考硬件原理图：


程序配置：

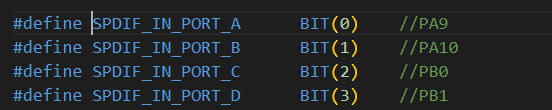

根据硬件配置口，此处以695举例：

image 注意点：

  1. 程序注意配置对口即可，出问题时先量配置的口有无输入，无输入则检查硬件

（3）同轴输入

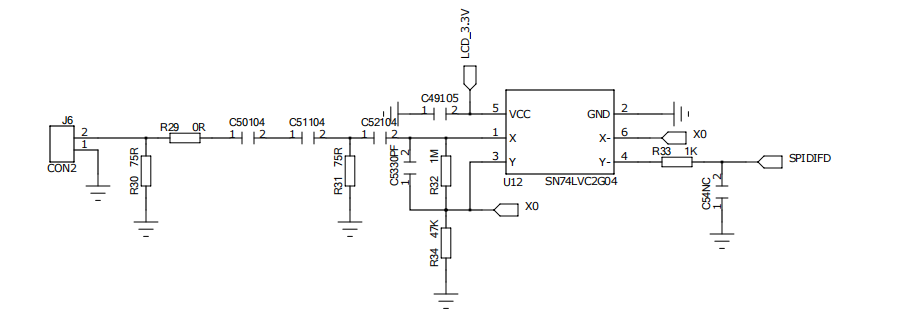

参考硬件原理图：


程序配置

根据硬件配置口，此处以695举例：

image 注意点：

  1. 程序注意配置对口即可，出问题时先量配置的口有无输入，无输入则检查硬件

demo程序：

【金山文档】 AC695N_soundbox_sdk_release_3.1.0_spdif_demo
https://kdocs.cn/l/cr2R3t6ofFty

2、各类功能介绍

1.播放暂停功能

    case KEY_MUSIC_PP:
        if(music_pp_flag == 0){
            audio_spdif_slave_close(&spdif_slave_hdl);
            music_pp_flag = 1;
        }
        else{
            music_pp_flag = 0;
            audio_spdif_slave_open(&spdif_slave_hdl);
            audio_spdif_slave_start(&spdif_slave_hdl);
        }
        break;

3. 问题解决

  1. SPDIF切换端口失败问题
        audio_spdif_slave_close(&spdif_slave_hdl);
        spdif_slave_hdl.input_port  = SPDIF_IN_PORT_A;
        audio_spdif_slave_open(&spdif_slave_hdl);
        audio_spdif_slave_start(&spdif_slave_hdl);
//通过重启SPDIF解码的方式解决，替代原先的：audio_spdif_slave_switch_port(&spdif_slave_hdl, SPDIF_IN_PORT_A);函数

2. 连接HDMI-ARC后遥控无法控制电视音量问题

此问题原因：电视接收遥控红外信号后，固定了电视自身的音量输出，通过发送CEC command给机器，希望机器端判断command来进行+-音量操作。

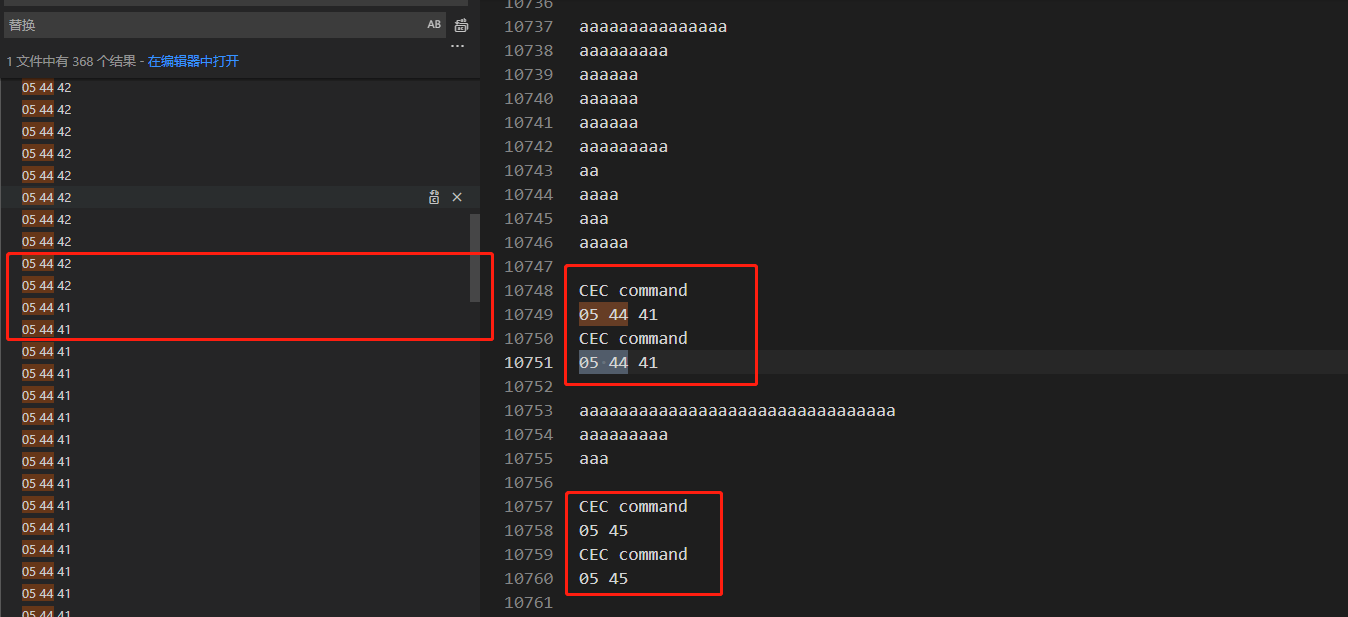

一般打印如下：

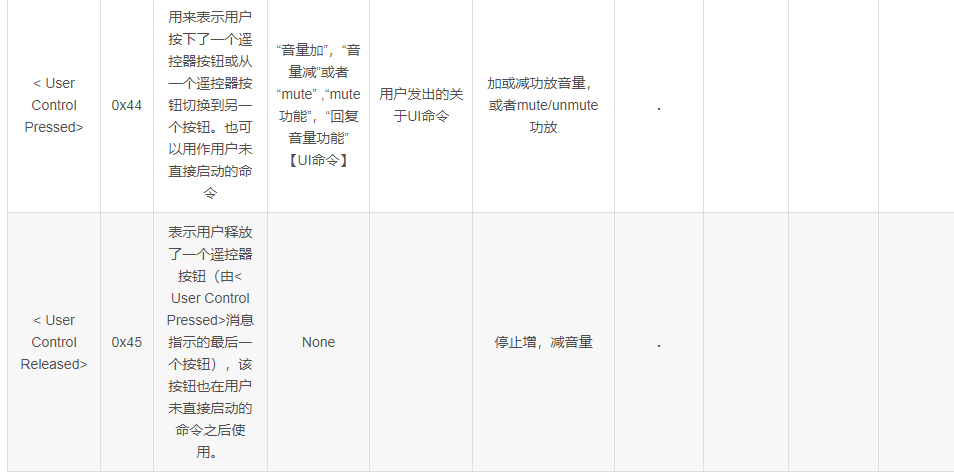

image 命令意义:
image 05 44 41:音量+
05 44 42:音量-
05 45 :音量控制停止
获取到这些cmd后，解析判断然后控制音箱+-音量即可

常见CEC command解释：

https://blog.csdn.net/weixin_43442683/article/details/107376618

3. 芯片选择

  1. 支持SPDIF输出芯片:JL703
  2. 696，695均支持SPDIF输入功能，具体芯片型号根据功能挑选，记得查看所选芯片有无SPDIF引脚引出（查看芯片datasheet）,同时功能复杂建议使用695芯片（RAM更大，且有8M_flash内存选配） 701无SPDIF引脚，即不支持SPDIF功能
