JL709N（JL689N）音箱问题整理

📎 原始文档：https://www.kdocs.cn/l/ckQr8BHF2SBW JL709N（JL689N）音箱问题整理
前言：本文档整理将以各个SDK遇到的共性问题做整理汇总，可直接根据所使用的sdk版本及功能快速索引相关问题点

开发注意点

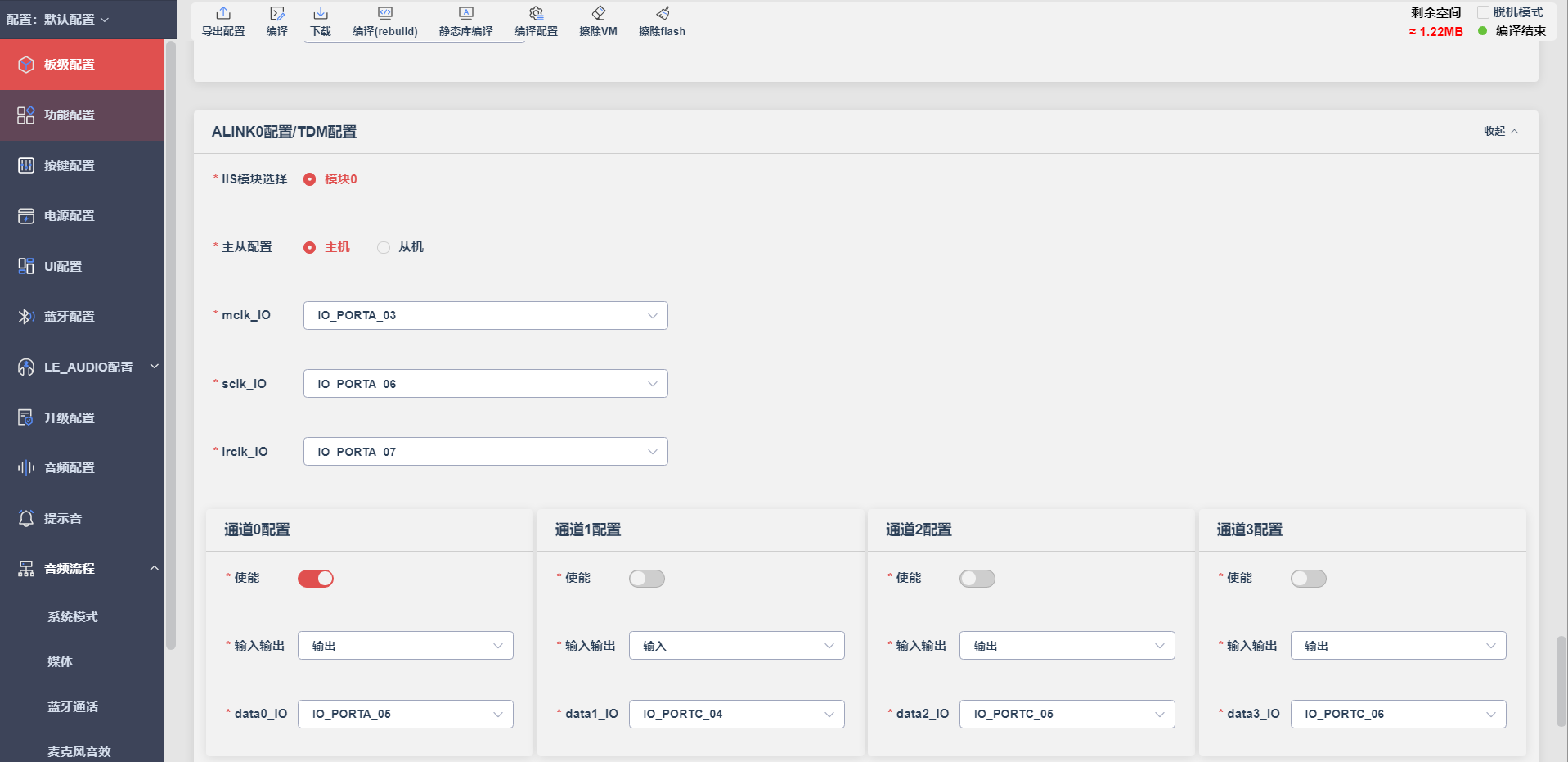

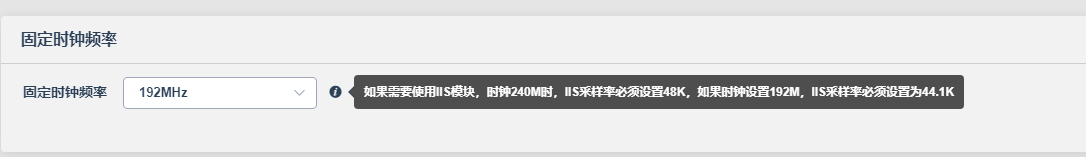

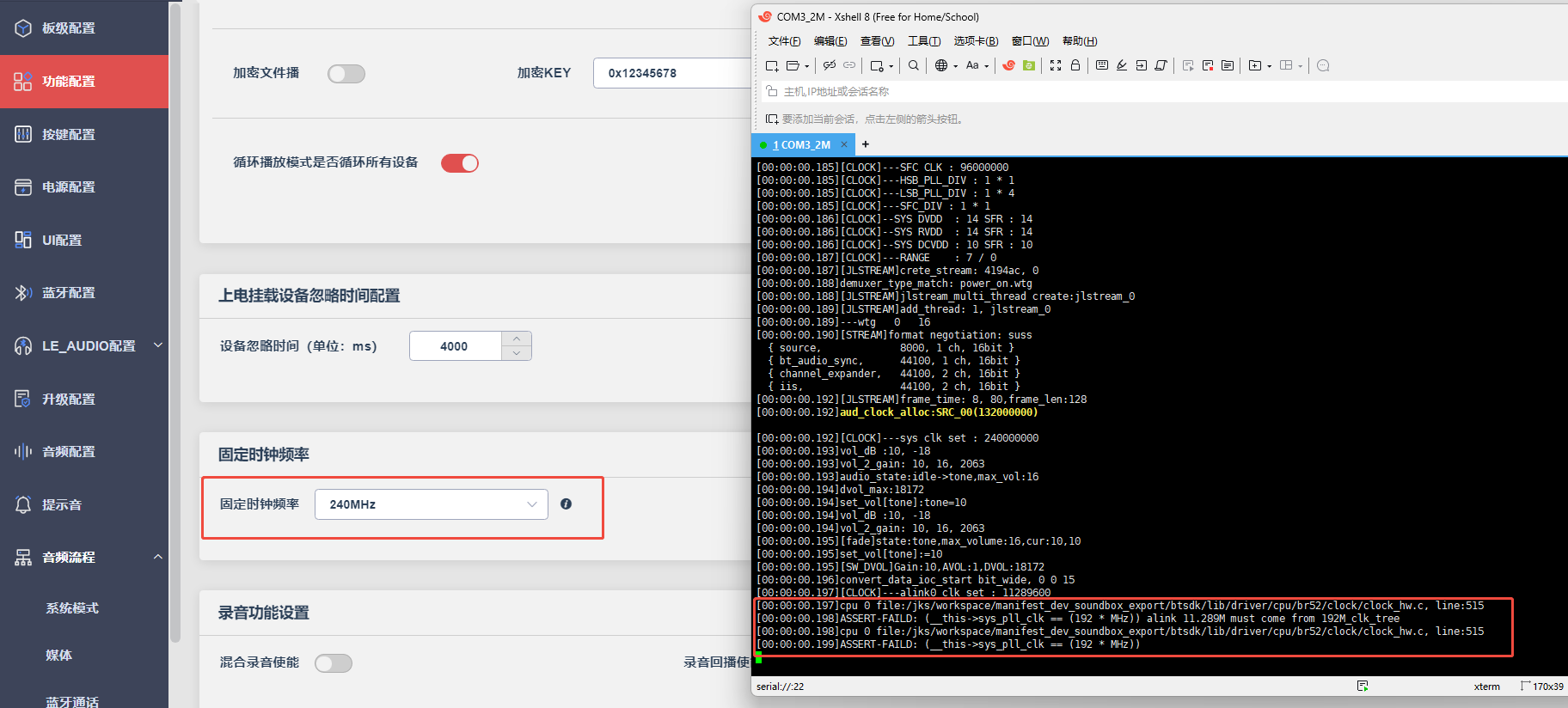

使用IIS功能，需要注意时钟配置 IIS只能固定主频使用
位置：功能配置-固定时钟频率
蓝牙PA使能配置

void rf_pa_io_set(u8 tx_io, u8 rx_io, u8 en)；

共性问题

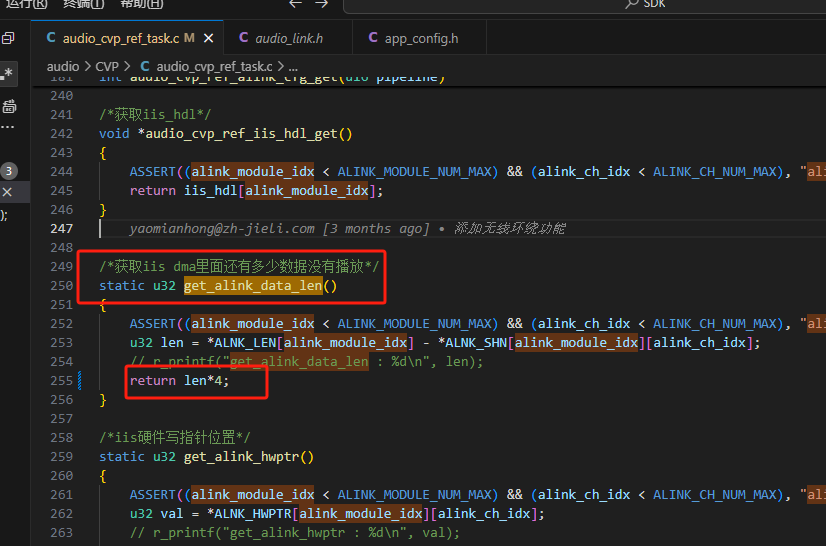

JL709N_le_audio_1.0.0_P00.03版本 sdk 通话音频流修改为IIS输出后回音消除算法不生效
处理方法：DMA 的 len 需要多乘以4，后续版本已同步该修改点。
latch_reset后，IO在上电后又被Deinit，导致没有保持住IO电平示例如下：

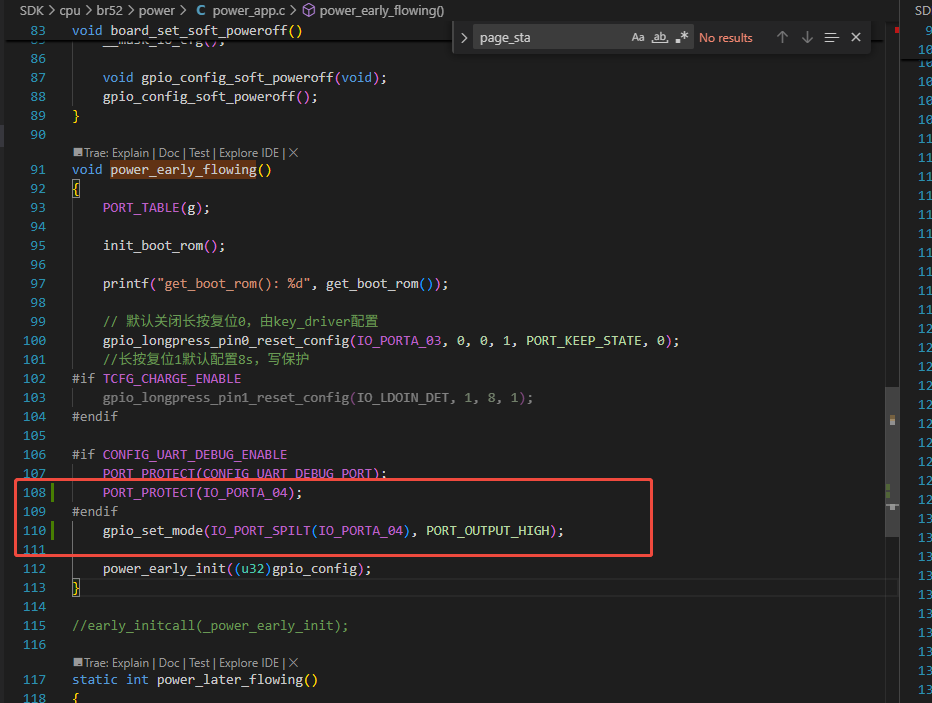

在power_early_flowing内部，设置保护此io，不要让其再次被开机初始化，导致掉电平
并重新设置一次电平
未被保护的所有io，会被power_early_init((u32)gpio_config);函数，重新初始化为高阻态重点：跟gpio_config变量有关，默认是上电后会全部初始化一次

#define PORT_TABLE(arg)        u32 gpio_confi##arg[6] = {IO_PORT_PA_MASK, IO_PORT_PB_MASK,IO_PORT_PC_MASK, IO_PORT_PF_MASK, IO_PORT_PP_MASK, IO_PORT_USB_MASK}

添加保护相当于，将引脚对应的bit置0，使其不被初始化

非信令测试通过link_fix_tx_enable接口，设置payload不生效，设置rx mode，接收不到波形文件，收不到包公版demo如下：

void bt_fix_txrx_api(u8 mode, u8 *mac_addr, u8 fre, u8 packet_type, u16 payload)
{
    bt_dut_api(0);
    local_irq_disable();
    link_fix_txrx_disable();
    if (mode) {
        link_fix_rx_enable(mac_addr, fre, packet_type, 0xffff, 0, 9);
    } else {
        link_fix_tx_enable(mac_addr, fre, packet_type, 0xffff, 0, 9);
    }
    local_irq_enable();
}

修改如下：

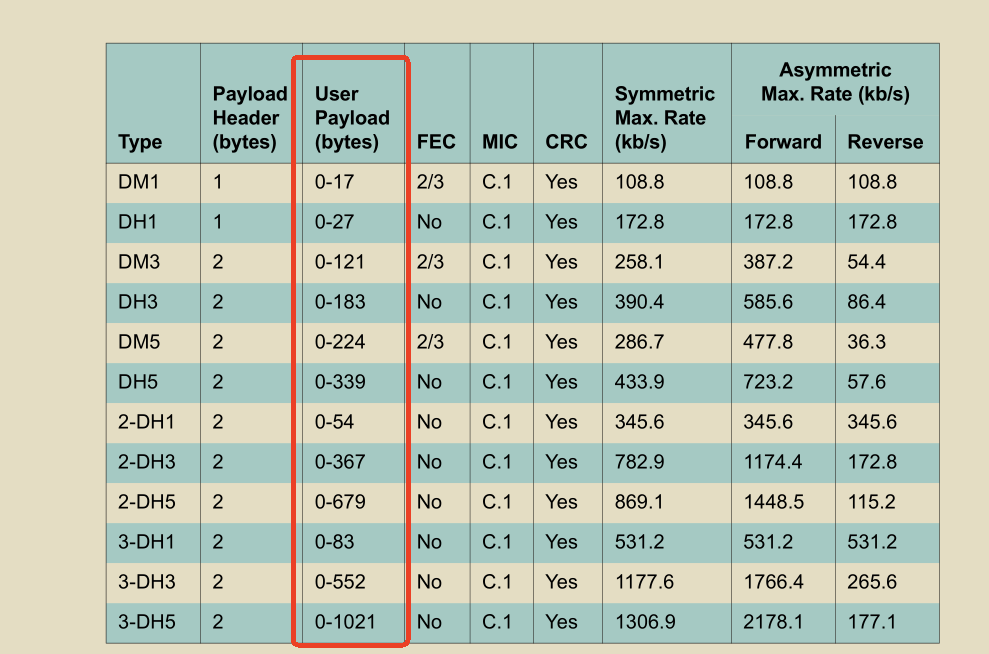

设置payload时，需要指定payload_len；后续SDK版本会修改，默认0对应最大len
测试rx mode波形文件时，需要设置lt_addr，范围0-7，一般先设置7进行测试

    void fix_rxtx_lt_addr_set(u8 lt_addr);
    fix_rxtx_lt_addr_set(lt_addr);

void bt_bredr_non_signaling_test_rx_mode(u8 *mac_addr,u8 fre,u8 packet_type,u16 payload, u8 lt_addr)
{
    // at_log("edr text rx mode:fre=%d,packet_type=%d,payload=0x%x\n",fre,packet_type,payload);
    bt_dut_api(0);
    local_irq_disable();
    link_fix_txrx_disable();

    u16 payload_len = 0;
    switch (packet_type)
    {
    case DH1_1M:
        payload_len = 27;
        break;
    case DH3_1M:
        payload_len = 183;
        break;
    case DH5_1M:
        payload_len = 339;
        break;
    case DH1_2M:
        payload_len = 54;
        break;
    case DH3_2M:
        payload_len = 367;
        break;
    case DH5_2M:
        payload_len = 679;
        break;
    case DH1_3M:
        payload_len = 83;
        break;
    case DH3_3M:
        payload_len = 552;
        break;
    case DH5_3M:
        payload_len = 1021;
        break;
    }
    void fix_rxtx_lt_addr_set(u8 lt_addr);
    fix_rxtx_lt_addr_set(lt_addr);

    link_fix_rx_enable(mac_addr, fre, packet_type, payload, payload_len, 9); // 最大0xf
    at_log("%s:\n actually_set fre=%d,packet_type=%d,payload=0x%x,payload_len=%d, lt_addr=%d(0~7), Power=9 (0-15)\n",
            __func__, fre, packet_type, payload, payload_len, lt_addr);
    local_irq_enable();
}

JL709N_le_audio_1.0.0_00.07 苹果手机概率首次连接-默认音量不同步问题 - 20250716 CJD 【金山文档 | WPS云文档】 btstack_JL709N_1.0P00.07_修复苹果手机首次连接概率音量不同步问题
https://www.kdocs.cn/l/cjedFYcFkaCV

替换以上链接的bastack.a库

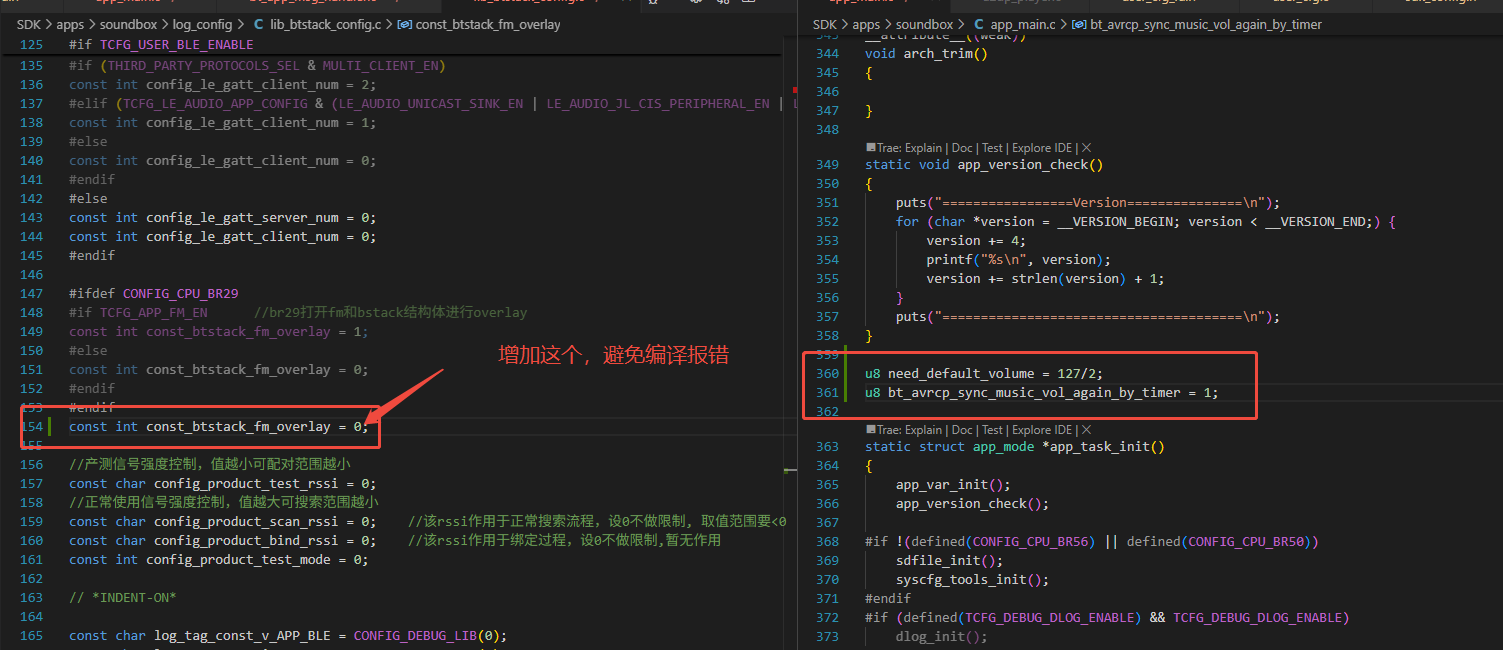

定义u8 bt_avrcp_sync_music_vol_again_by_timer = 1;变量，用于使能首次连接时，协议栈连接a2dp后，delay再次同步一包音量。解决苹果手机概率首次连接音量不同步问题
u8 need_default_volume = 127/2; 定义首次连接时，同步的全局默认音量值。可以在任何位置进行全局变量定义。可以在函数中对此值进行动态修改。

u8 need_default_volume = 127/2;
u8 bt_avrcp_sync_music_vol_again_by_timer = 1;    // 使能音量再次同步开关

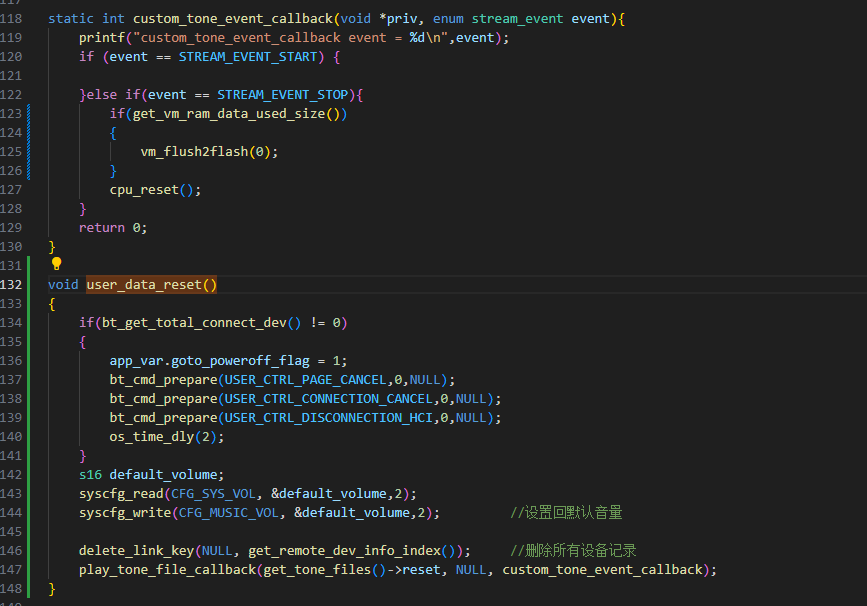

JL709N_le_audio_1.0.0_00.07/00.08/00.09，删除设备记忆无效，重启后仍能直接连接上-20250808-CJD

问题：689N-le-audio-SDK打开auracast使能后，调用API-bt_cmd_prepare(USER_CTRL_DEL_ALL_REMOTE_INFO, 0, NULL); 清除信息，恢复出厂设置后，再次开机仍能直接连接上手机
解决方案：

// 执行以下删除Link_key
delete_link_key(NULL, get_remote_dev_info_index());

// 执行以下刷新VM从RAM到存储
        if(get_vm_ram_data_used_size())
        {
            vm_flush2flash(0);
        }

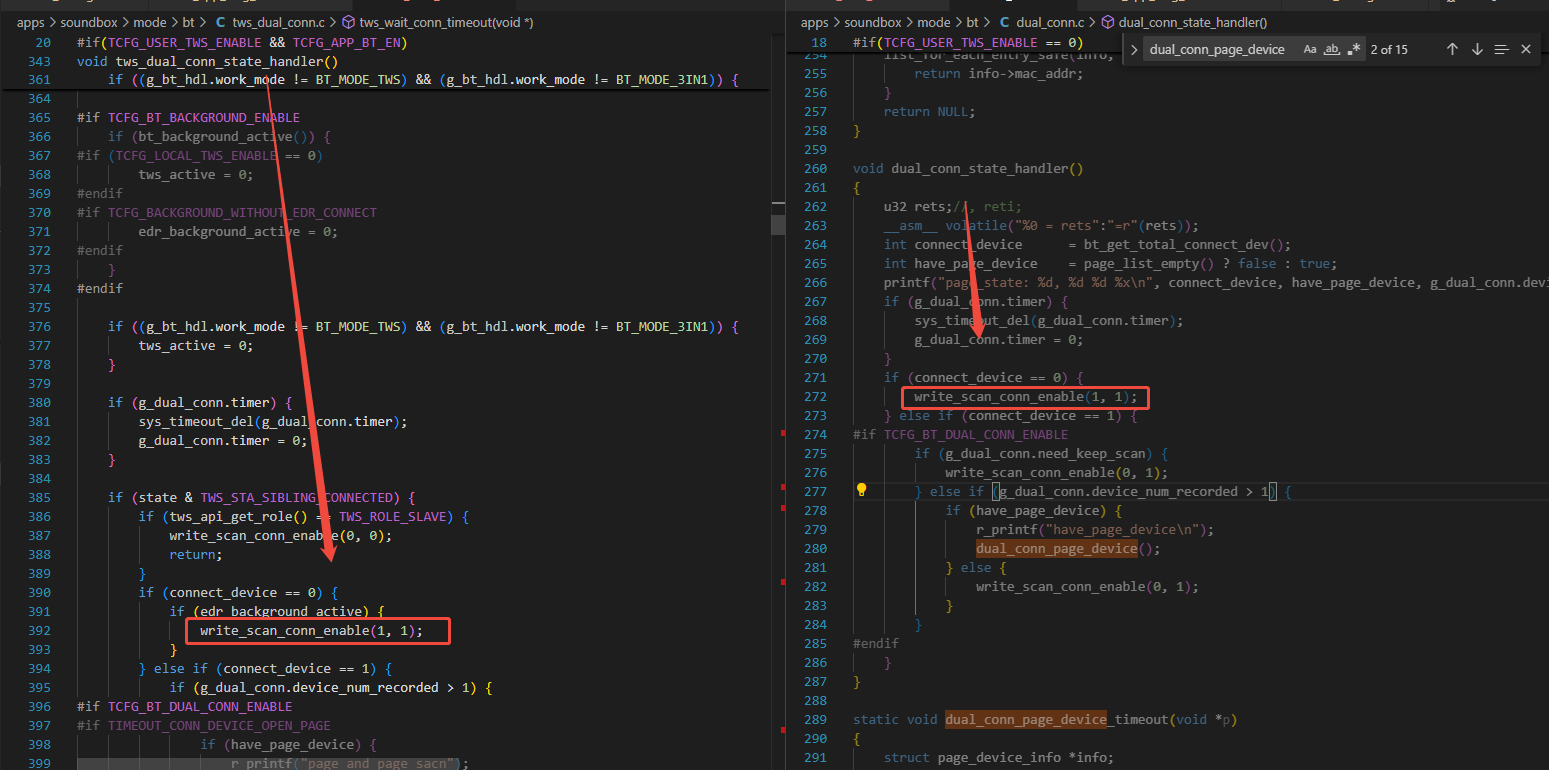

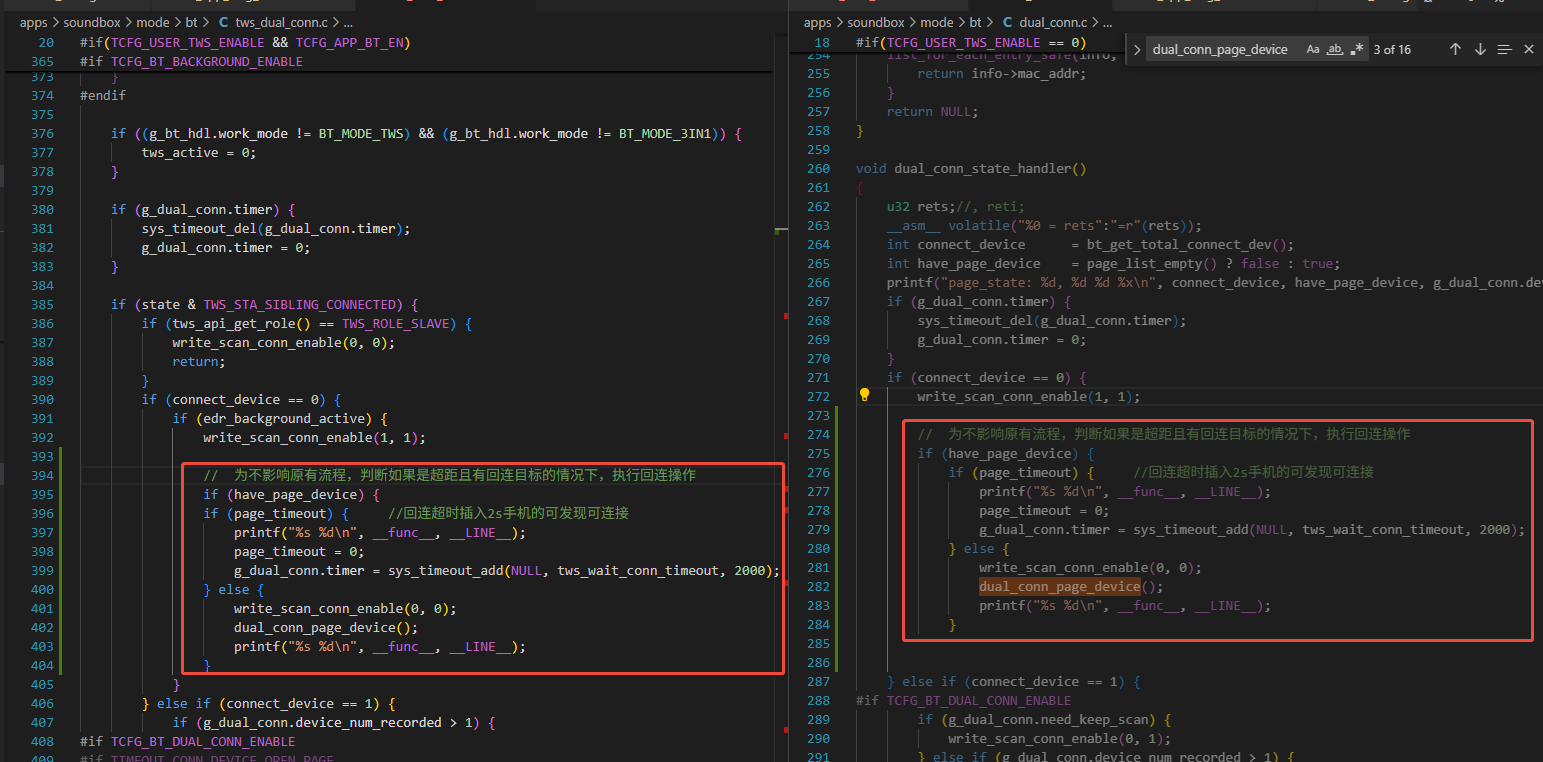

709N_le_audio_00.08_SDK或者其它patch，超距不回连问题 - 20250901-CJD 公版流程原因如下：

超距后，无论是使能或者失能，都会执行对应的句柄函数conn_state_handler，当前如果没有连接，则不会回连。改为了打开可发现可连接修改如下：分别在每个Case增加如下回连操作

                //  为不影响原有流程，判断如果是超距且有回连目标的情况下，执行回连操作
                if (have_page_device) {
                if (page_timeout) {     //回连超时插入2s手机的可发现可连接
                    printf("%s %d\n", __func__, __LINE__);
                    page_timeout = 0;
                    g_dual_conn.timer = sys_timeout_add(NULL, tws_wait_conn_timeout, 2000);
                } else {
                    write_scan_conn_enable(0, 0);
                    dual_conn_page_device();
                    printf("%s %d\n", __func__, __LINE__);
                }

RCSP - TWS配对成功后，音箱与手机APP连接断开（BLE连接断开）2025-09-CJD 原因：rcsp协议代码-在TWS配对成功后，没有判断当前是否有手机连接，直接重新更新BLE-Mac地址，并且主动断开BLE-关开广播，导致了APP断开
修改方法：

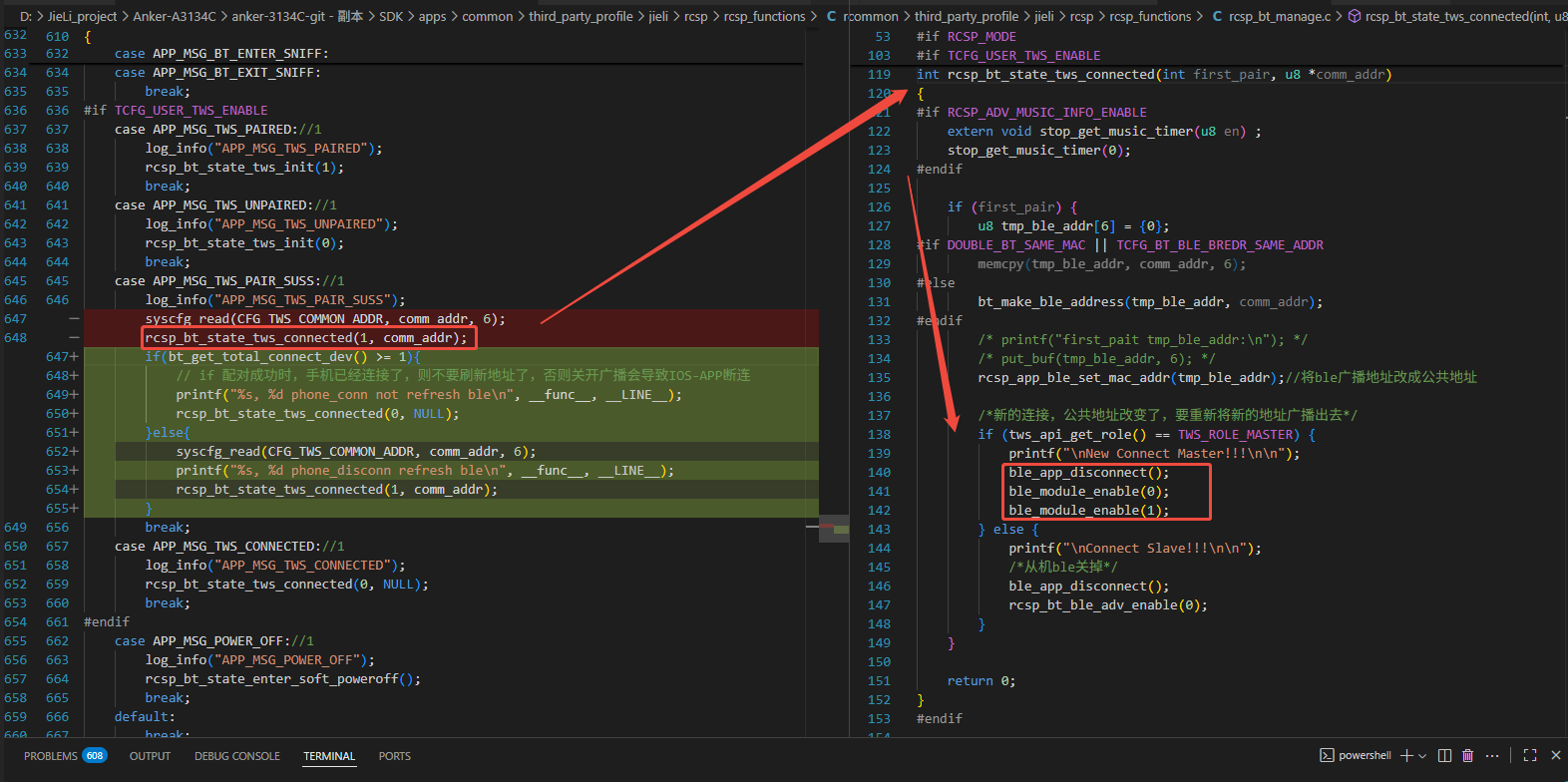

其中一个修改方案如下所示：（rcsp_bt_manage.c文件)
在TWS配对成功后，判断如果有手机连接，则不刷新BLE地址。不执行断开BLE，重新关开广播的操作。
另外方案：可以增加宏，如果是使用的非公共地址且是TWS主机，那么不执行相关的操作。
TWS主从退出组队，手机马上点击连接音箱显示要重新配对，配对记录被清除。（音箱打印Linkkey Lost）2025-09-CJD 根本原因：

tws断开后，从机还没刷新为本机地址，还是使用的主机tws地址
从机先于主机打开了可连接，此时用户点击连接，连接上的是从机，导致没有Linkkey，提示忽略设备/重新确认配对详细原因：

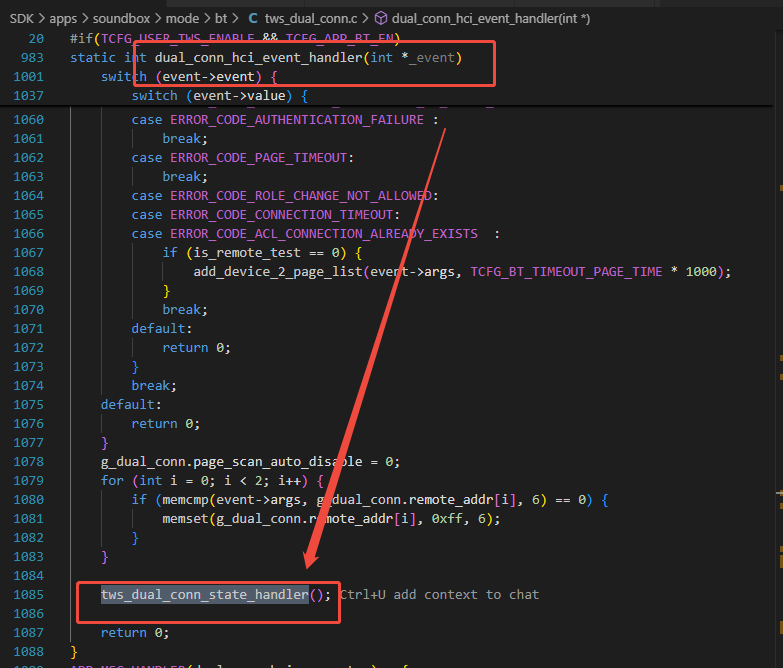

TWS断开时，由于HCI层的事件先于TWS_EVENT_CONNECTION_DETACH事件出现，先执行了一次tws_dual_conn_state_handler()函数。导致TWS从机在此处打开了可发现可连接。（但此时从机仍然配置的是 TWS地址，也就是主机的地址）

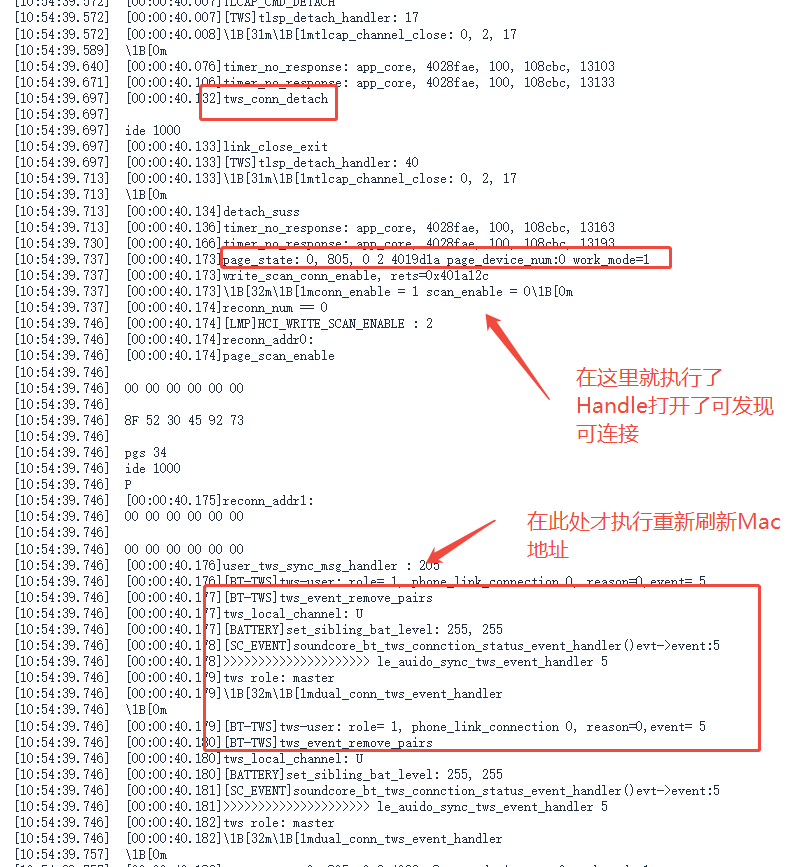

如下图所示

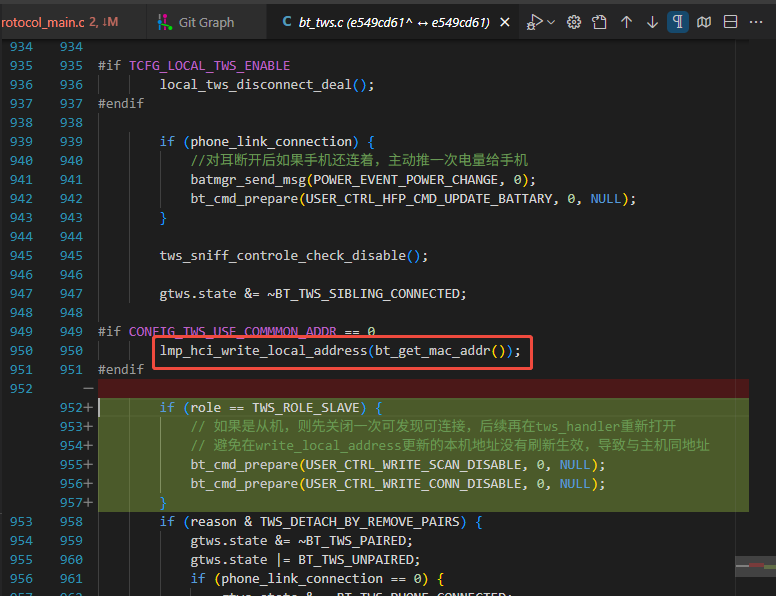

在收到TWS_EVENT_CONNECTION_DETACH事件后，刷新为本地Mac地址，但并没有关开可发现，导致实际上广播并没有更新解决方案：

int bt_tws_connction_status_event_handler(int *msg)
{
...
    case TWS_EVENT_CONNECTION_DETACH:
...
#if CONFIG_TWS_USE_COMMMON_ADDR == 0
        lmp_hci_write_local_address(bt_get_mac_addr());
#endif
...
// 添加以下
        if (role == TWS_ROLE_SLAVE) {
            // 如果是从机，则先关闭一次可发现可连接，后续再在tws_handler重新打开
            // 避免在write_local_address更新的本机地址没有刷新生效，导致与主机同地址
            bt_cmd_prepare(USER_CTRL_WRITE_SCAN_DISABLE, 0, NULL);
            bt_cmd_prepare(USER_CTRL_WRITE_CONN_DISABLE, 0, NULL);
        }

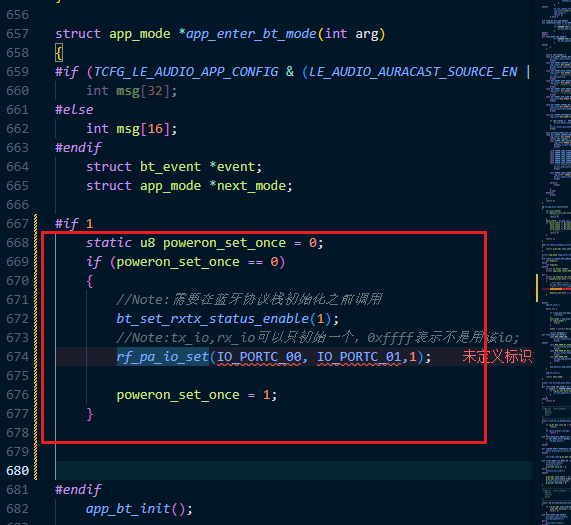

9. le_audio-JL709N-1.0.0-AC689N-demo-patch_00.12 蓝牙PA接口未定义。使用以下接口，没有aurcast需要在其他模式广播的，在退出蓝牙模式的时候关闭。
有其他模式广播的情况，需要确保下面的接口只初始化一次。
10. OTA重启后，手机音量没有记忆-le_audio_JL709N-20251031-CJD 解决方案：

升级前手动更新一次协议栈保存的音量。开始升级后，会关闭写VM使能，无法写入VM
在升级前调用以下函数，bt_save_vol_before_ota，入参为手机地址

void bt_save_vol_before_ota(u8 *addr)
{
     u8 dev_vol = bt_get_music_volume(addr);
extern void update_to_save_in_btstack(u8 *dev_addr, u8 info_type, u8 data);
    update_to_save_in_btstack(addr, 4 , dev_vol);

    // 不是必须的，但需要保证在失能写VM前，让btstack成功写入VM
    os_time_dly(10); //延时100ms，等待btstack接收消息写入vm
}

// 一拖一时
u8 *save_addr = get_cur_connect_phone_mac_addr();
bt_save_vol_before_ota(save_addr);

或者可以改为升级前，手动断开A2DP/HFP通道，只保留SPP/BLE

原因：底层协议栈保存的音量，只有当手机蓝牙断开时，才会写一次VM。避免频繁写加大写flash压力
而正常关机时，会先断开蓝牙，再关机，所以可以保存音量。

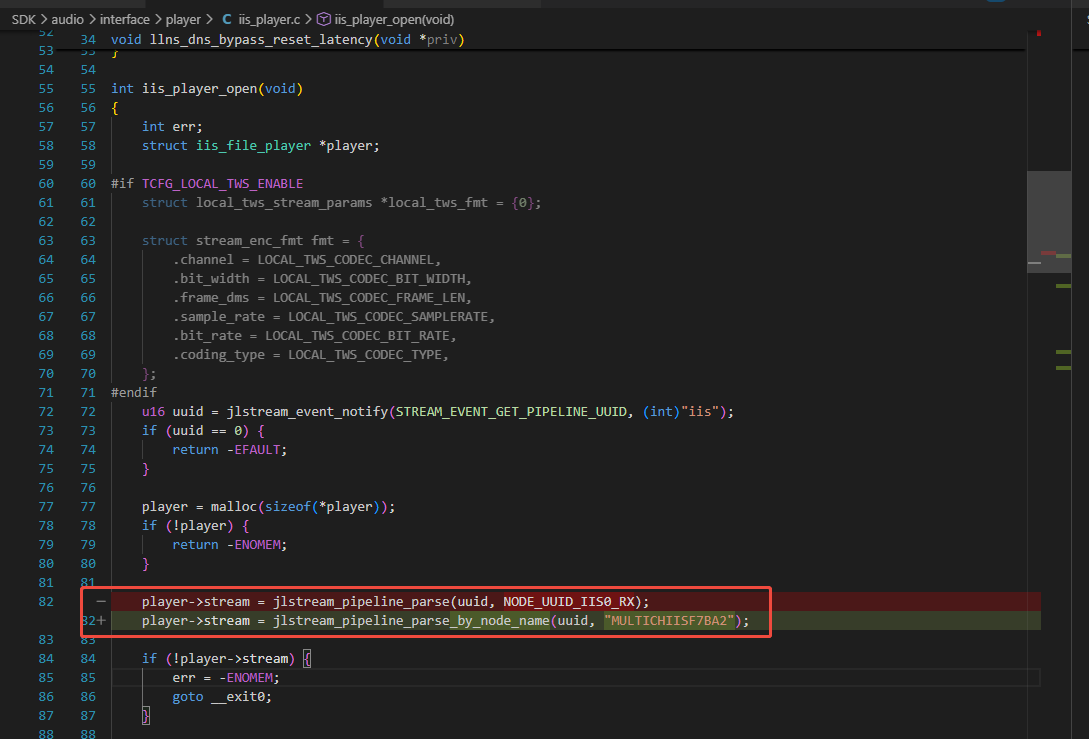

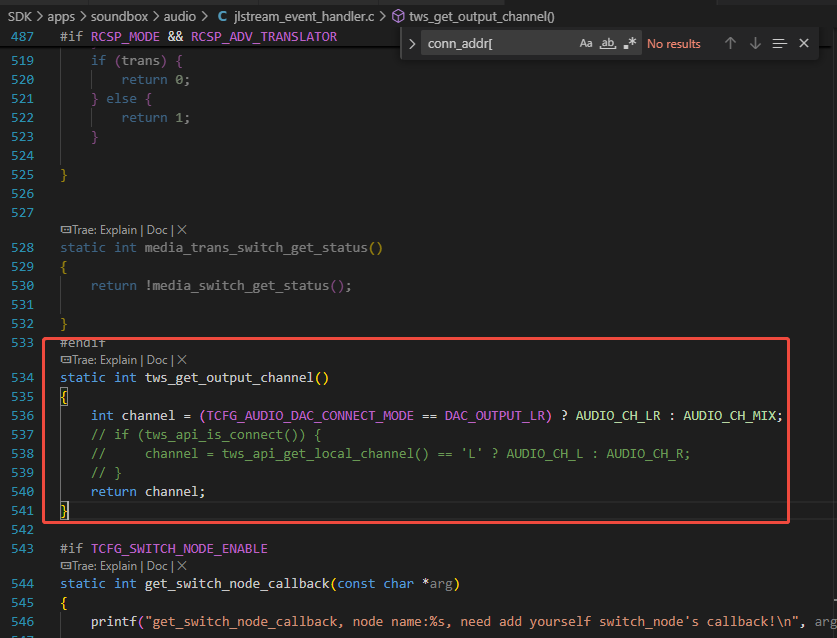

local_tws音频流，在TWS连接模式下，无法设置立体声 local_tws音频流默认有channel_merge节点，节点的声道分配在jlstream_event_handler.c文件
注释代码如下图所示，则可以在tws模式下输出立体声。

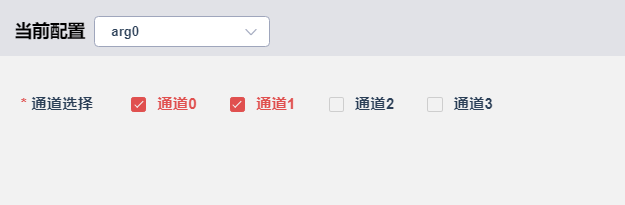

自定义声道配置可以通过添加steromix节点进行设置

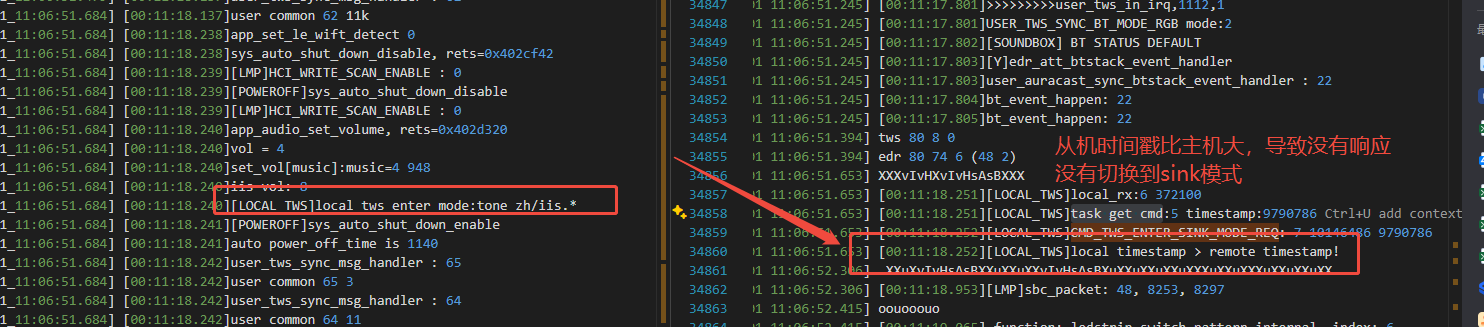

local_tws,主机在非BT-本地模式，从机在BT模式，进行TWS配对，概率出现模式不同步，从机无声-20251031-CJD 主机在iis模式与从机tws配对上后。主机在iis模式，从机还在蓝牙模式，没有相应地切换到sink模式。
由于从机本地时间戳比主机大，导致没有响应进入SINK模式，从机无声。

        if (__this->cmd_record == CMD_TWS_ENTER_SINK_MODE_REQ || __this->cmd_record == CMD_TWS_BACK_TO_BT_MODE_REQ) {
            if (__this->cmd_timestamp > cmd_timestamp) {        //如果当前发送的命令的时间戳比对方请求的大，则不响应
                log_info("local timestamp > remote timestamp!\n ");
                break;
            }
        }

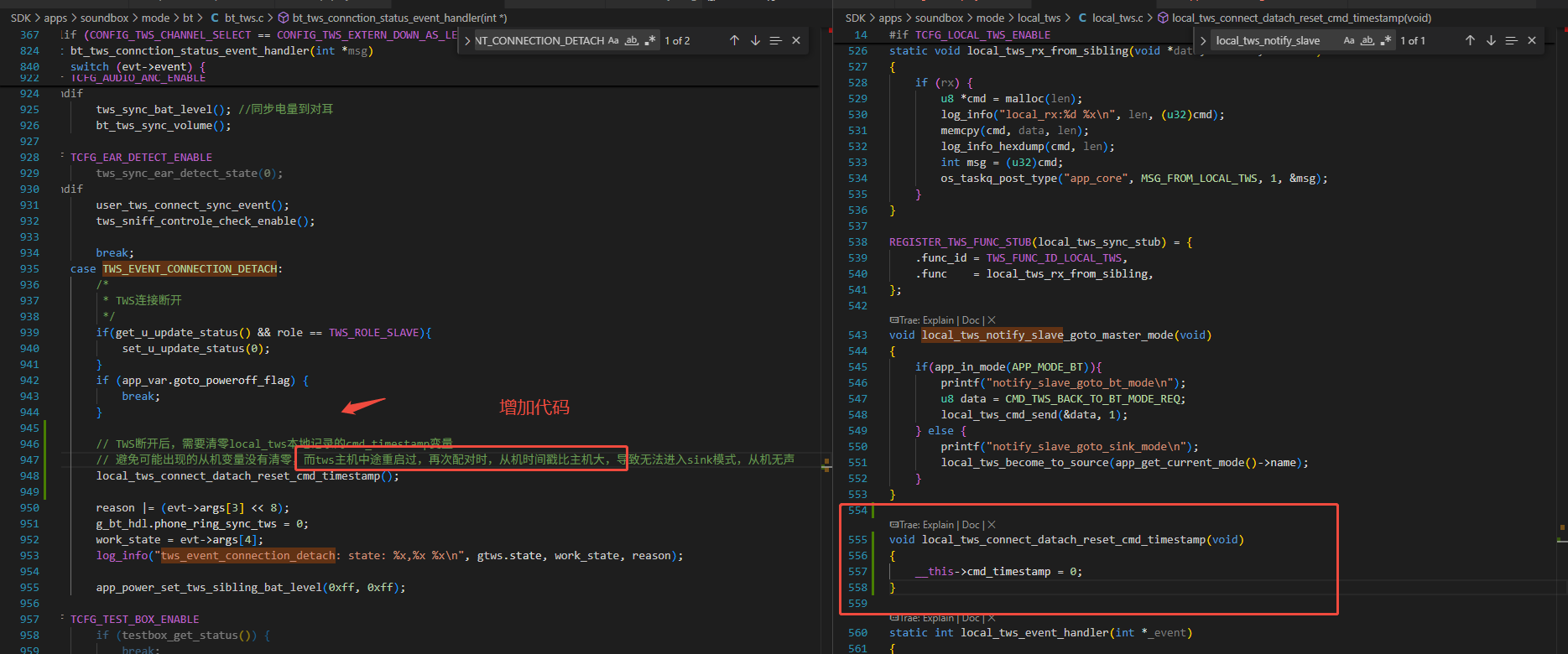

修改：
收到TWS断开事件后，主从两端清零本地保存的local_tws时间戳

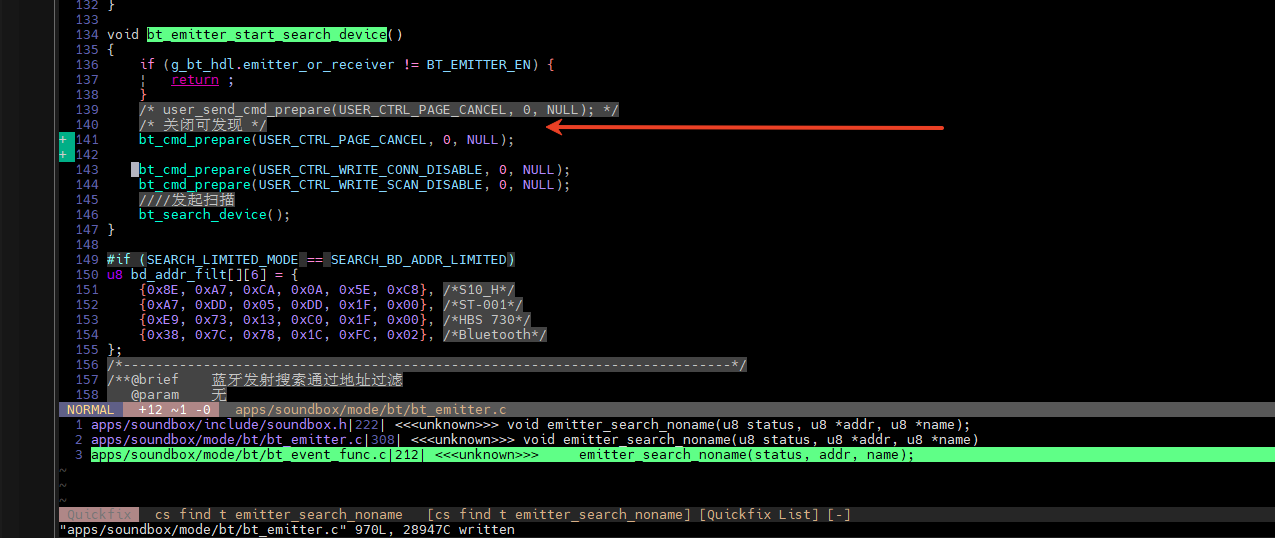

13. 蓝牙发射器连接不上部分机器，部分机器连接上无声（JBL Go4）。连接不上：发射器搜到了设备page状态没有取消
没有声音：音响那边需要组包发送

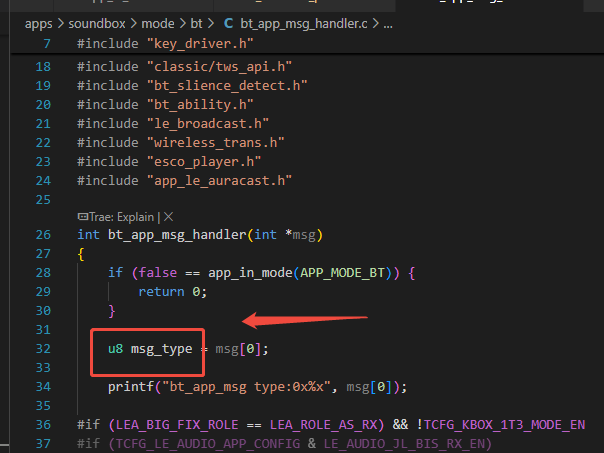

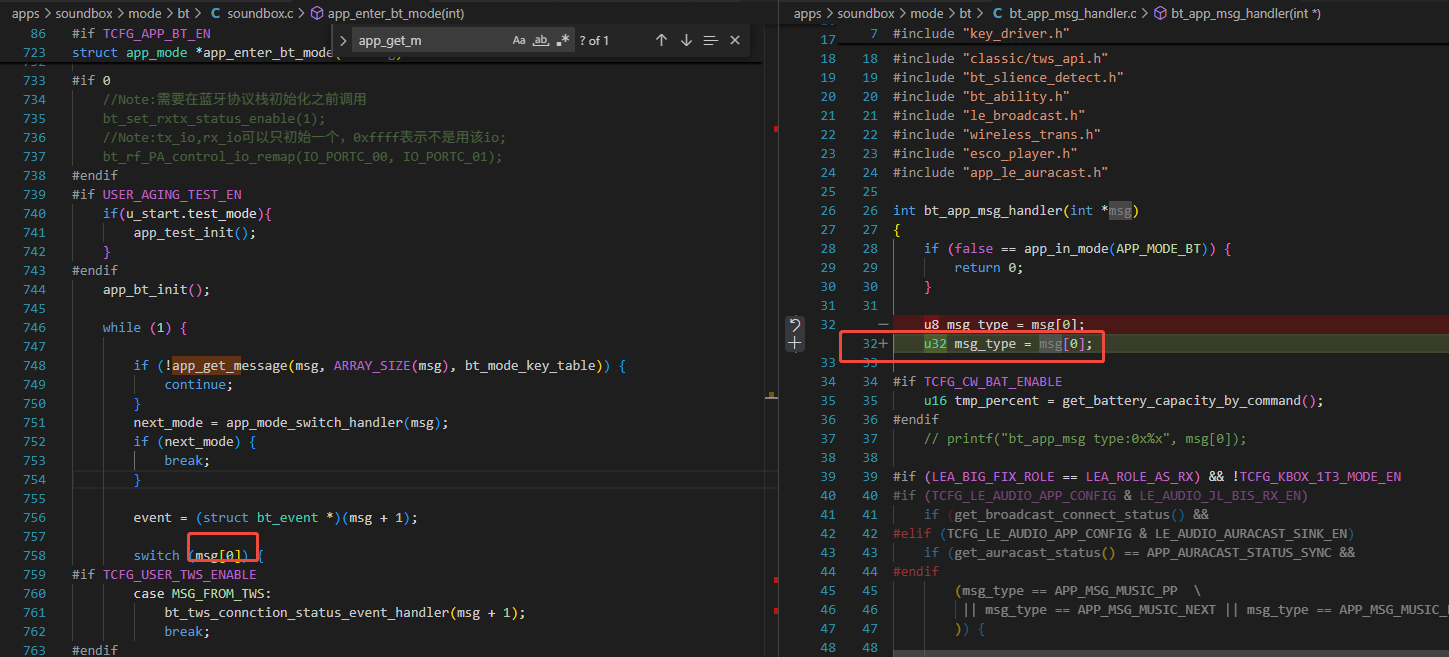

app_msg.h的消息体超过255，u8变量的限制后。部分按键操作会执行两个事件 bt_app_msg_handler里面使用了u8变量赋值。导致处理键值消息溢出。修改为：

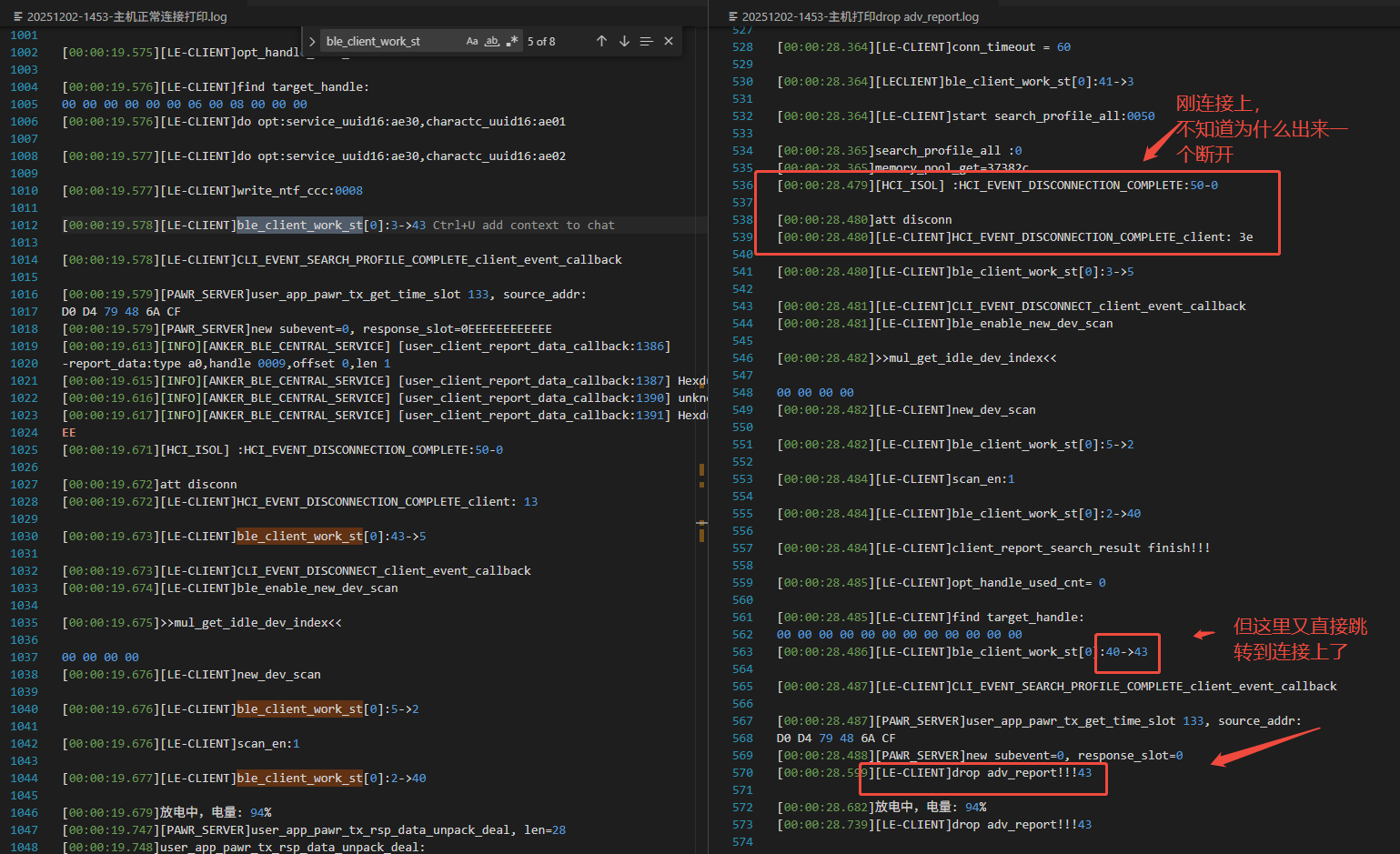

PAwR 主机BLE连接时被马上异常断开，打印 [LE-CLIENT]drop adv_report!!!43，问题现象：
概率测到一种异常情况：
1、广播主机刚刚连接上从机BLE，然后底层马上出来一个 att disconn断开事件。由于无线干扰导致的0x3e断开BLE
2、接着ble_client_work_st状态变为断开->重新扫描状态 0x40
3、这时又回调出一个 user_client_multi_report_search_result 搜索服务事件，打印find target_handle
4、然后直接又变成 0x43连接上。然后状态就乱了，一直打印drop adv_report!!!43
[00:00:28.480]att disconn
[00:00:28.480][LE-CLIENT]HCI_EVENT_DISCONNECTION_COMPLETE_client: 3e
根本原因：
BLE由于干扰导致的断开后，异步线程仍然会在应用层回调user_client_multi_report_search_result-搜索结束事件，触发状态机从搜索中又变成了BLE链路连接。状态机管理错误。
有干扰的话0x3e断开一次是正常的但应该会立马重新开scan 如果持续出现0x3e的话就是有问题

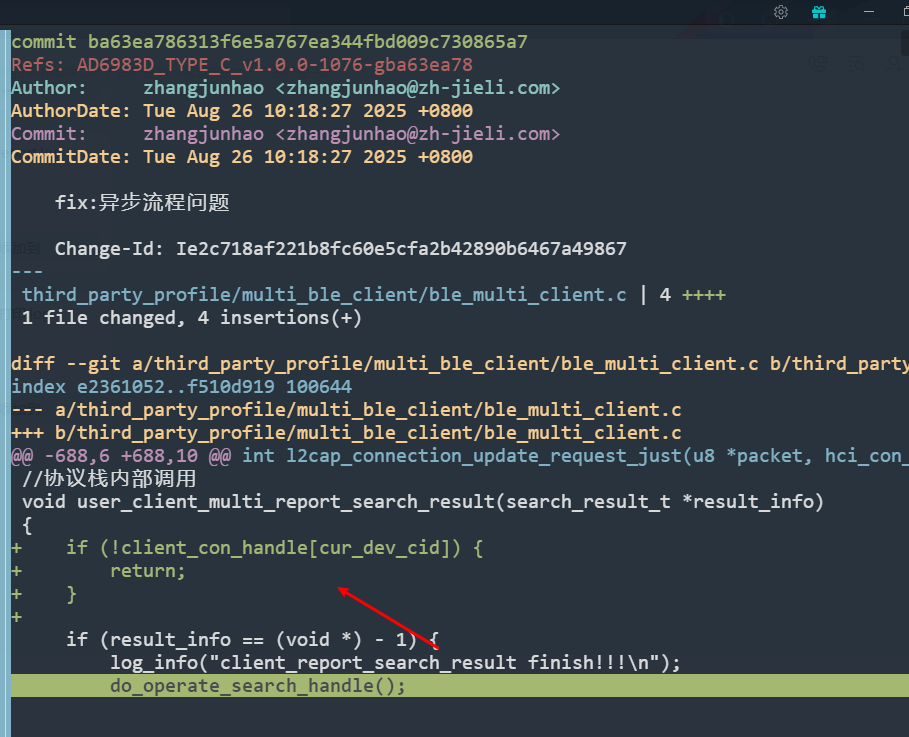

修改方法：

void user_client_multi_report_search_result(search_result_t *result_info)
{
    //  增加以下，应用层做处理，如果已经断开了，则直接返回
    if(!client_con_handle[cur_dev_cid]) {
        // 20251202：修复BLE连接时由于无线环境干扰引起的0x3e断开，导致状态管理错误，主从概率无法组队上问题
        // 此时直接返回，重新开scan连接
        log_info("client_report_search_result: con_handle not found!!!\n");
        return;
    }

16. JL709_le_audio_1.2.0 维持io,U盘升级产生断言和升级成功不复位重启 20251211 TP 更换OTA文件，解决不复位问题
OTA_BR52_20251211.rar

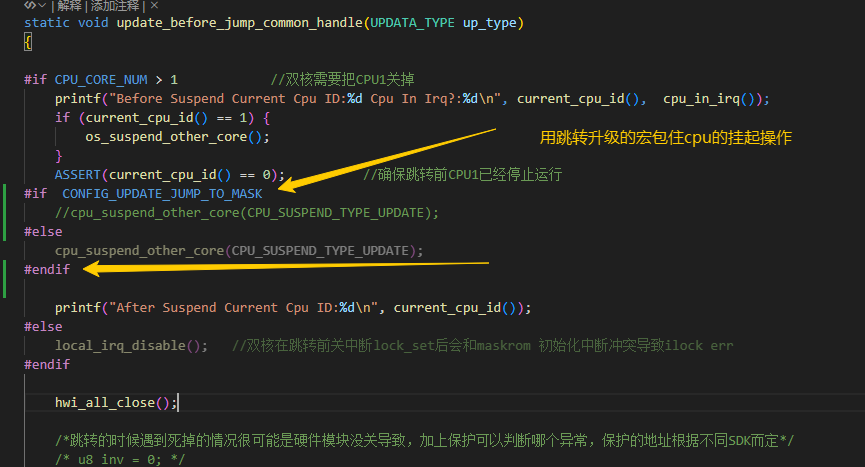

注释掉CPU的挂起：
根本原因：
在cpu_suspend_other_core(CPU_SUSPEND_TYPE_UPDATE)，会将另一个核挂起而latch_reset接口驱动里面也执行了挂起了另一个CPU。

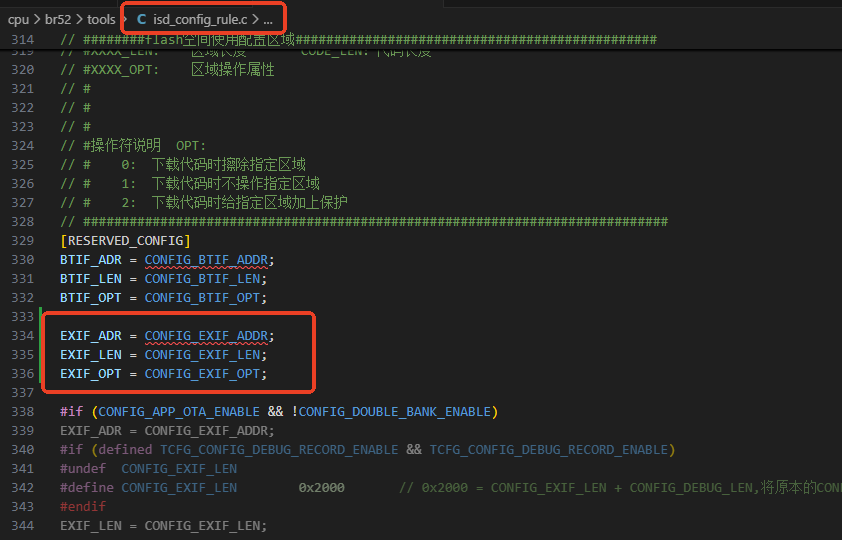

17. JL709_le_audio_1.2.0 & 1.3.0 杰理OTA升级在回连BLE时回连失败导致升级失败修改方法：更换OTA文件ota_修复杰理ota升级.zip，并在isd_config_rule.c中添加以下代码

EXIF_ADR = CONFIG_EXIF_ADDR;
EXIF_LEN = CONFIG_EXIF_LEN;
EXIF_OPT = CONFIG_EXIF_OPT;

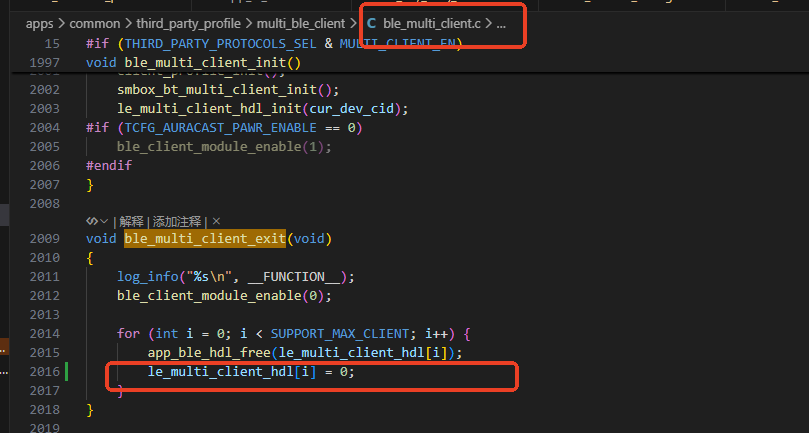

JL709_le_audio_1.2.0 使能PAWR后，蓝牙模式切到其他模式大概率死机根本原因：重复free
解决方法：
添加以下代码
le_multi_client_hdl[i] = 0;

le_multi_client_hdl[i] = 0;

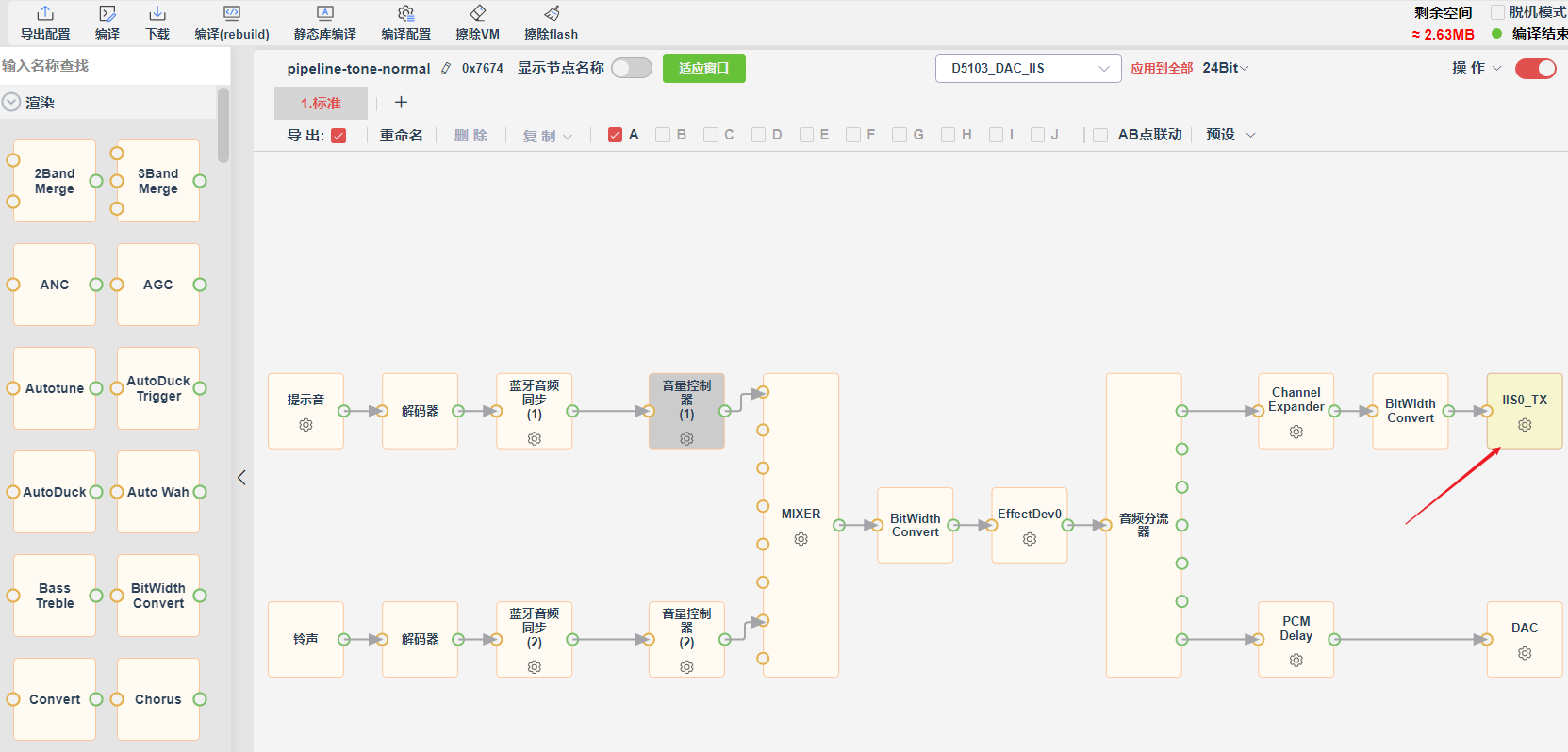

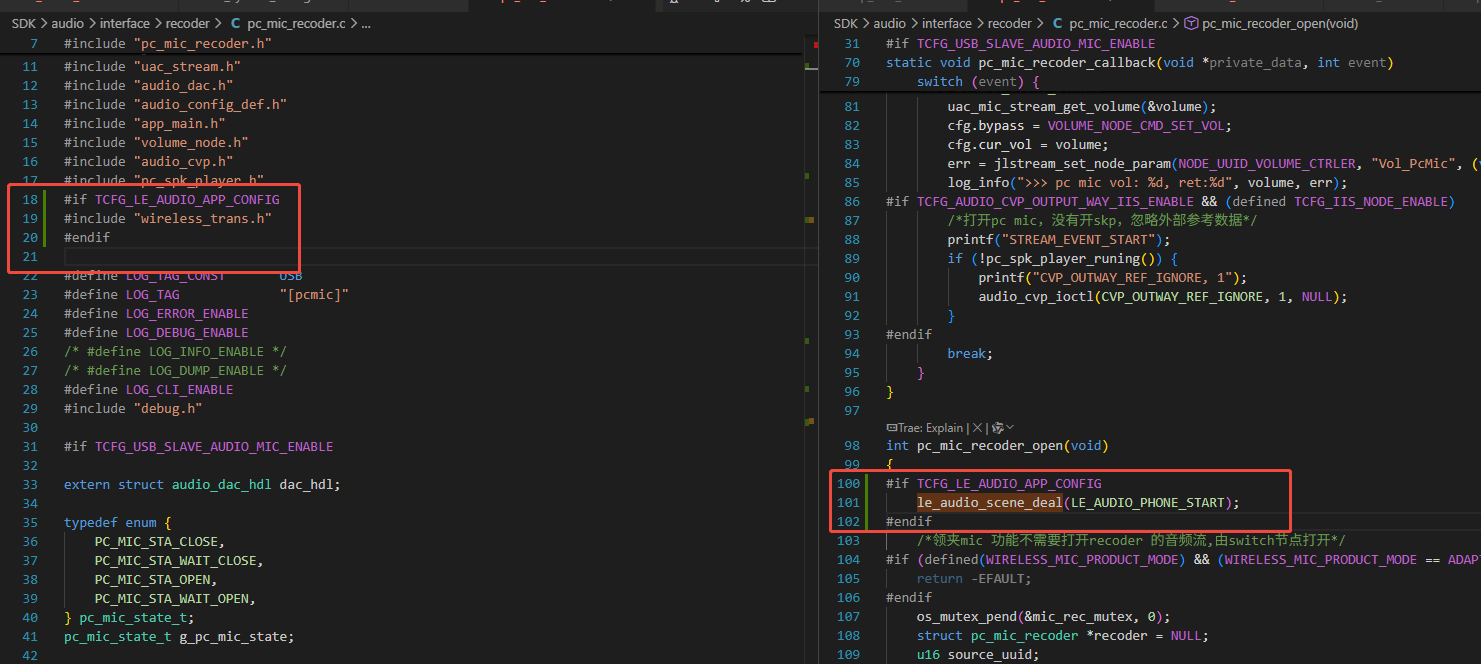

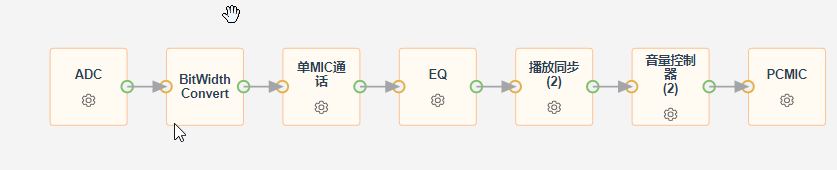

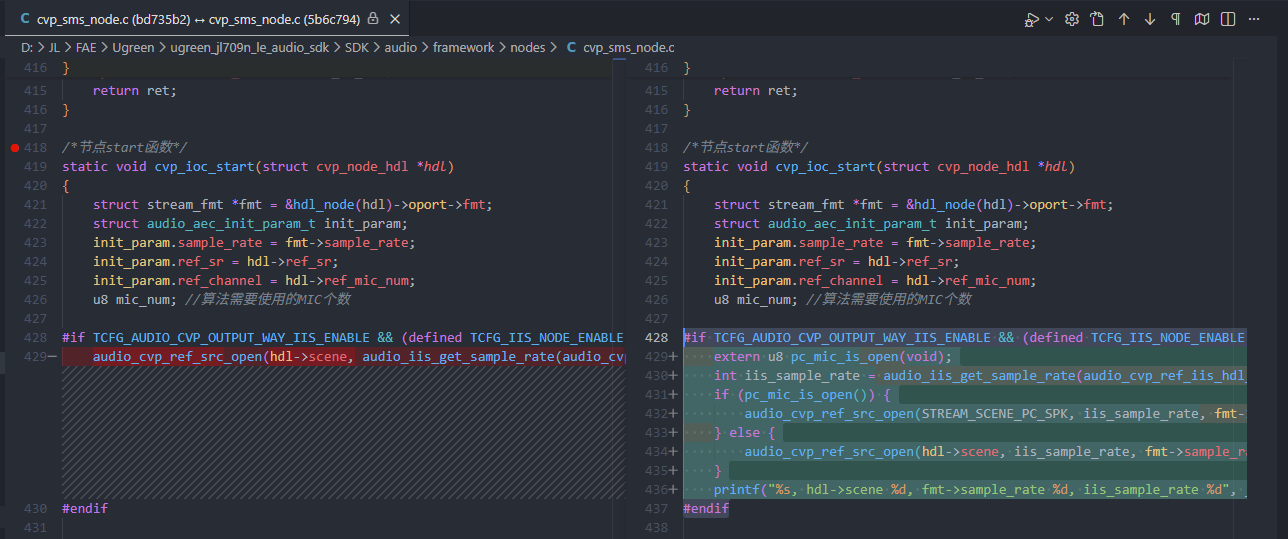

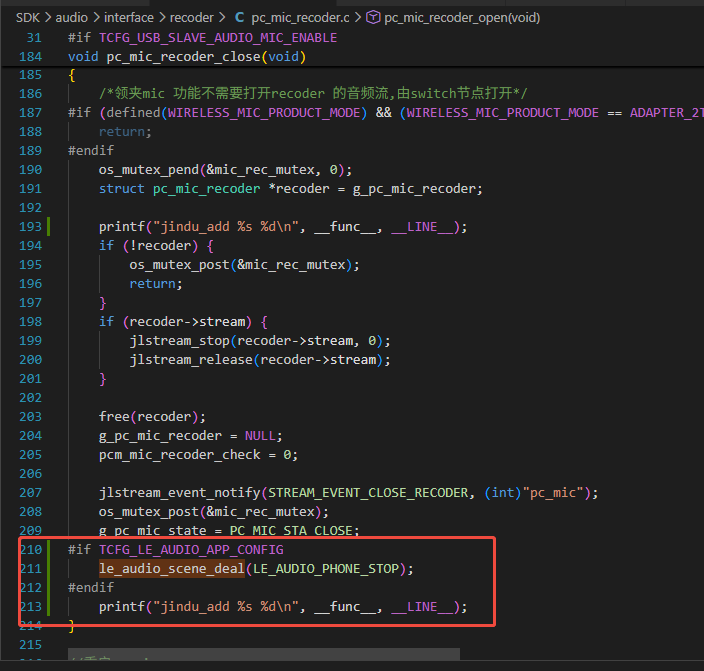

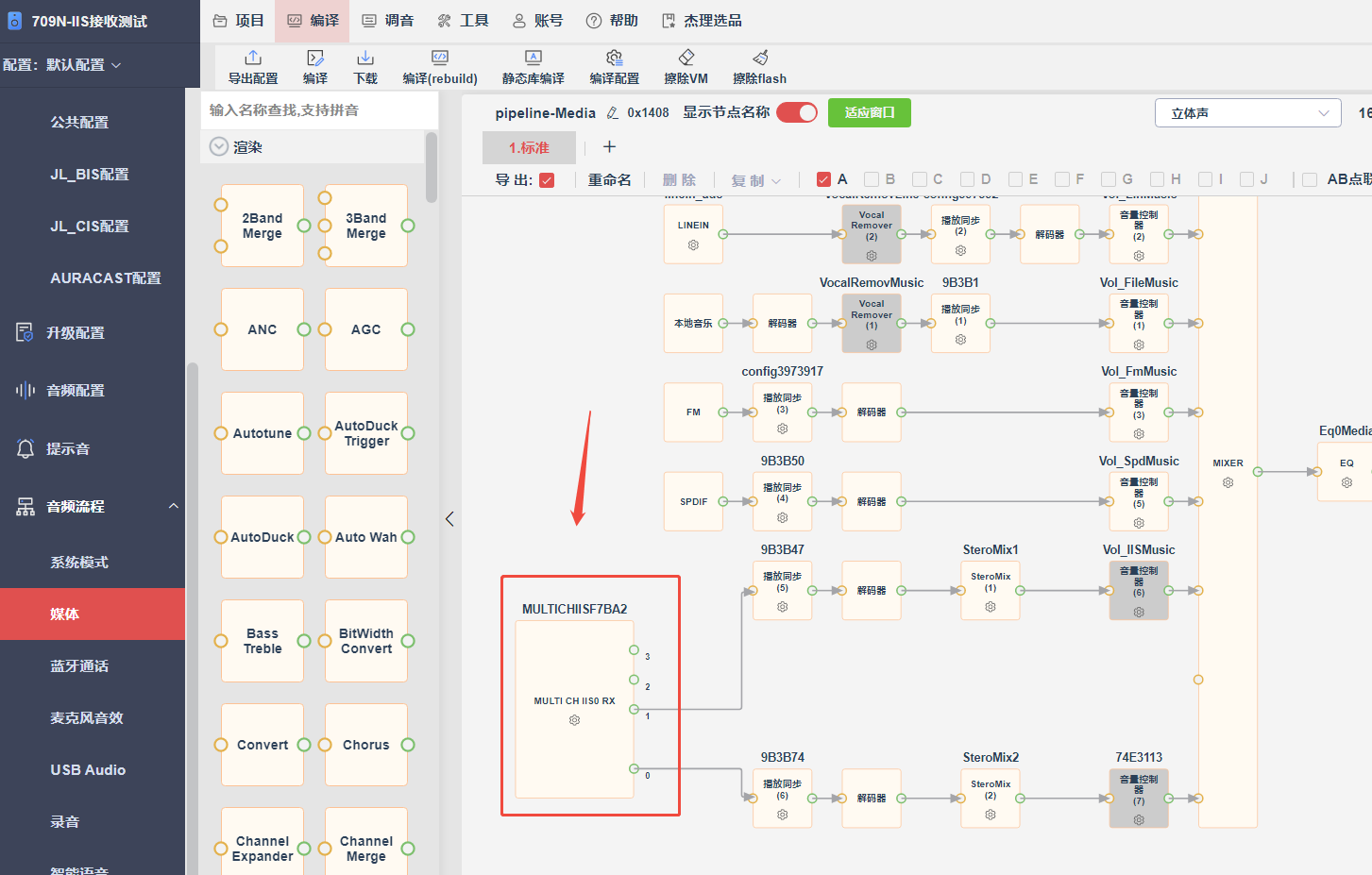

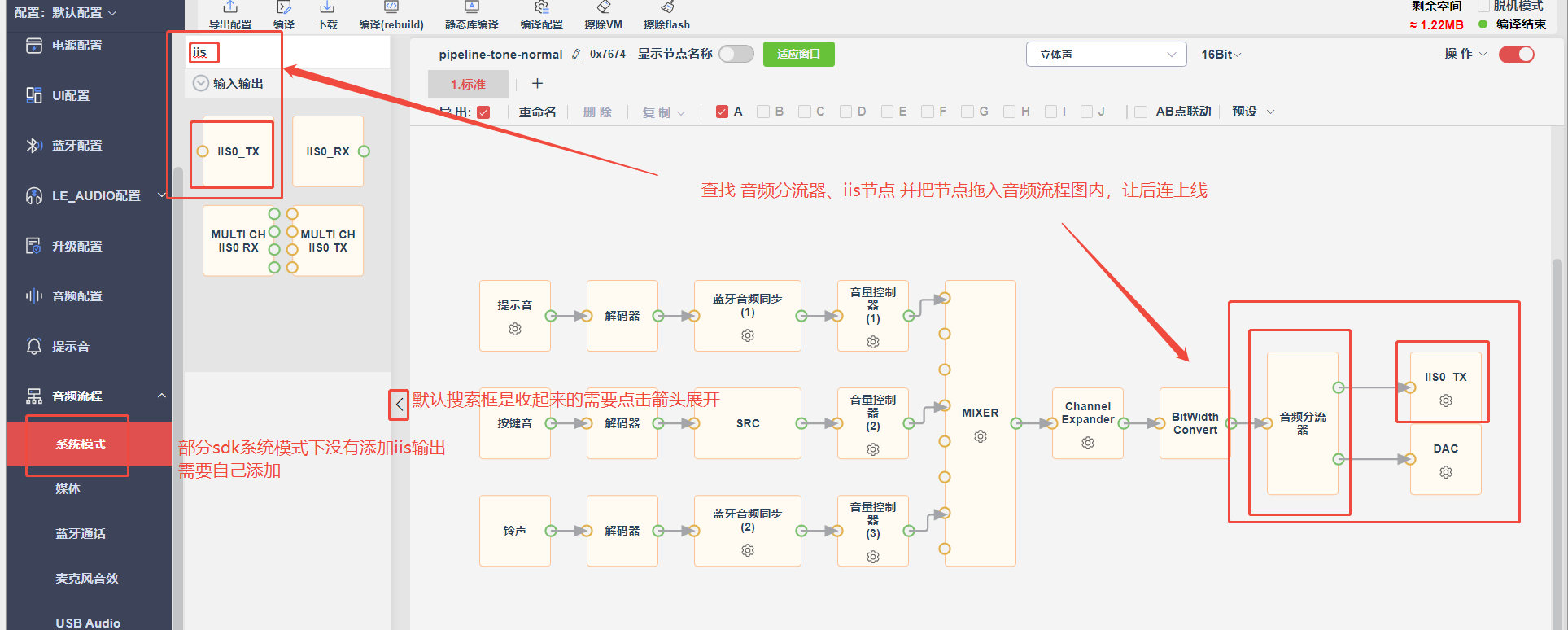

JL709_le_audio_1.2.0 IIS 输出 + PC MIC 加入单 MIC 通话算法上行无声音频流：
（注：24 bit 位宽使用，16bit 位宽去掉 BitWidth Conver 节点，播放同步节点延时 50ms）
解决：

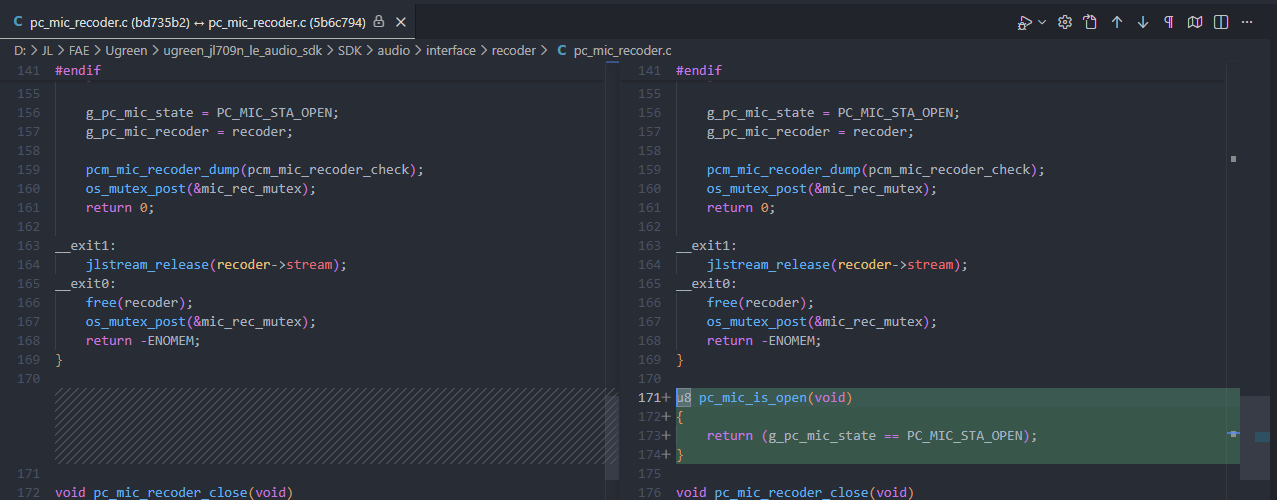

u8 pc_mic_is_open(void)
{
    return (g_pc_mic_state == PC_MIC_STA_OPEN);
}

#if TCFG_AUDIO_CVP_OUTPUT_WAY_IIS_ENABLE && (defined TCFG_IIS_NODE_ENABLE)
    extern u8 pc_mic_is_open(void);
    int iis_sample_rate = audio_iis_get_sample_rate(audio_cvp_ref_iis_hdl_get());
    if (pc_mic_is_open()) {
        audio_cvp_ref_src_open(STREAM_SCENE_PC_SPK, iis_sample_rate, fmt->sample_rate, 2);
    } else {
        audio_cvp_ref_src_open(hdl->scene, iis_sample_rate, fmt->sample_rate, 2);
    }
    printf("%s, hdl->scene %d, fmt->sample_rate %d, iis_sample_rate %d", __func__, hdl->scene, fmt->sample_rate, iis_sample_rate);
#endif

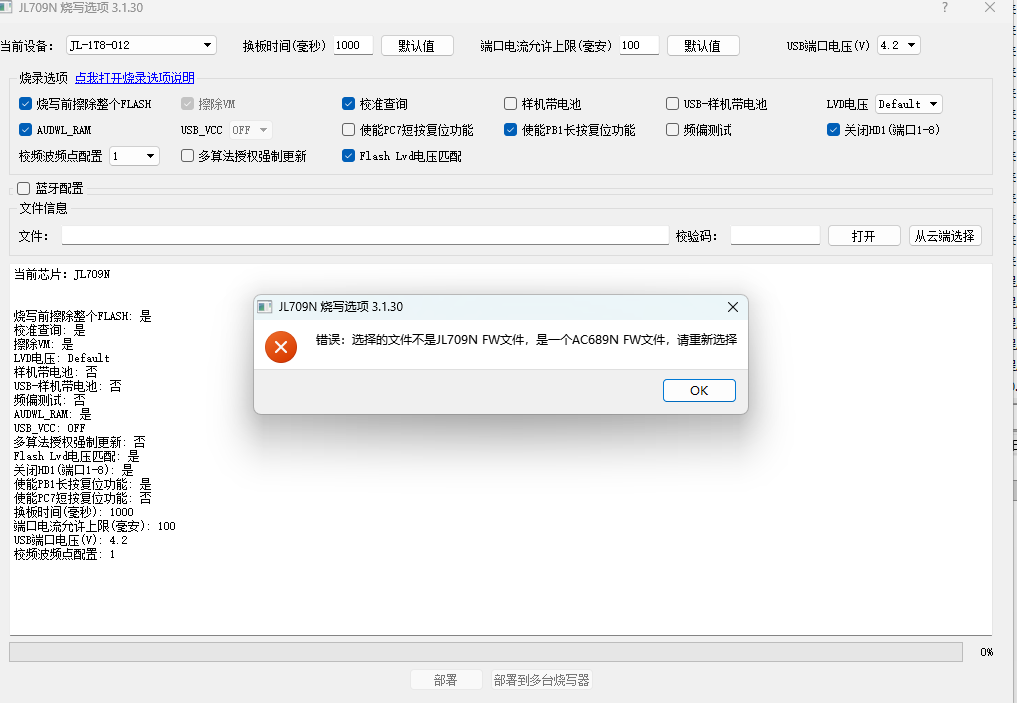

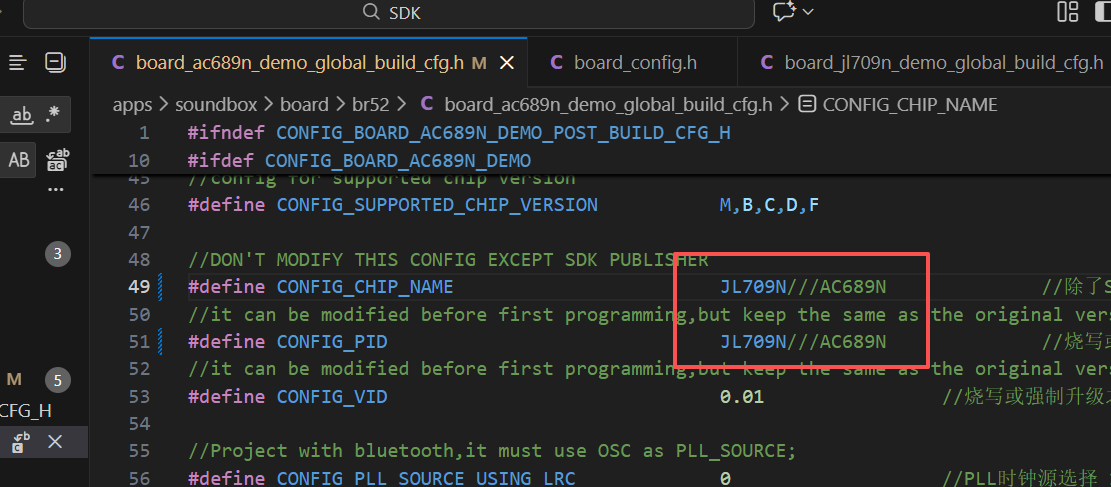

JL709_le_audio_1.2.0 一拖八烧录器中提示是需要选择689的才能导入需要修改为 709芯片的标识，如下图：
#define CONFIG_CHIP_NAME JL709N
#define CONFIG_PID JL709N
JL709_le_audio_1.2.0 修复从机数据被覆盖问题使用接口static void ble_pawr_tx_update_adv_data(const uint8_t *data, uint16_t len) 更新主机发送广播数据，在一定周期后，从机接收的广播数据会被重置成默认的数组数据pawr_tx_vendor_padv_data，没有办法维持设置的数据
btctrler_709-v120_修复从机数据被覆盖问题.zip

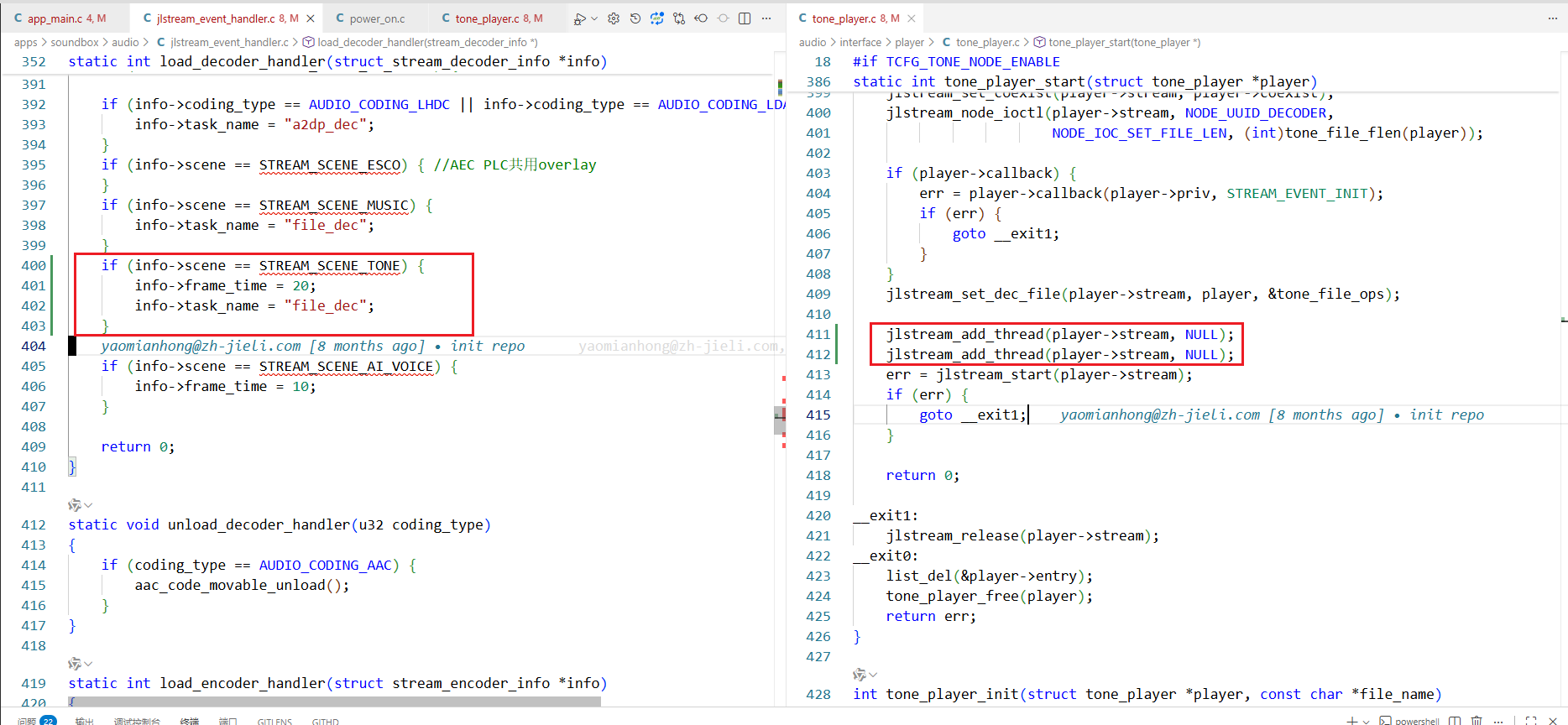

JL709_le_audio_1.2.0 开广播连蓝牙播歌，打断播放提示音异常问题根本原因：提示音打断本地播放后，时间戳不连续，需要添加补包处理
解决方法：对比公版修改以下文件
709-120修复开广播+蓝牙播歌+播打断提示音异常.zip
JL709_le_audio_1.2.0及之前SDK，概率出现VM-id写入数据，重启后没有保存的问题——20260207-CJD 根本原因：vm模块的问题，vm模块会检查数据相同就不写到flash了，而vm_flush2flash接口刷新数据到flash时传入了带偏移的地址，导致对比的数据一直都是不正确的，有概率撞中，特别是1byte数据，撞中概率是1/256
解决方法：更新vm.a
已由远钦上传到服务器的manifest_dev/base/le_audio_develop分支，如有需要，可由远钦根据实际的分支重新导出库

以下为vm.a下载链接，适用于709N-le-audio-SDK
【金山文档 | WPS云文档】 vm_修复ram刷新到flash概率失败问题_20260206_yuanqin
https://www.kdocs.cn/l/ckzhRzWRXxby

公版SDK：Auracast+PAwR模式或者其它BLE模式下压测概率出现死机，报hmem err msg : wl access hmem excption at dev id: 0x000000AB DBG_BT_BLE——20260207-CJD 根本原因：btctrler.a底层部分有互斥点没有锁保护，这个是蓝牙外设访问到非法内存，异常log分析不了太多东西。主要还是得看一下蓝牙的dma寄存器是不是使用了错误的buffer
修改方法：底层的临界区代码增加锁保护，叫觉栋或者俊豪根据当前实际分支导出相应的库

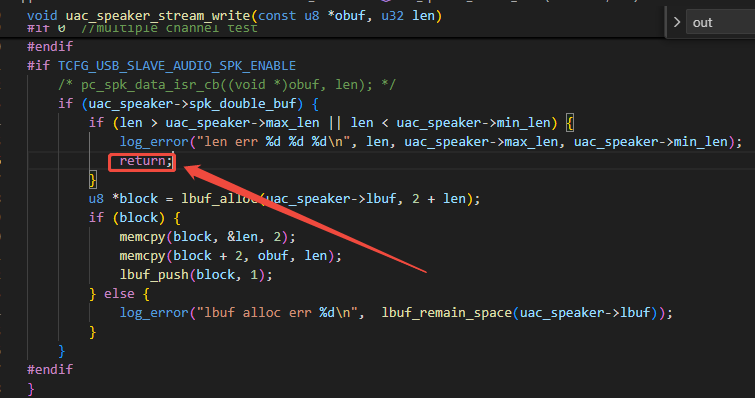

JL709_le_audio_1.2.0 PC模式下有些电脑播放会死机测试程序：709 le1.2.0sdk PC模式下死机、叠加iis(从机模式)卡顿 .7z
修改uac_sream.c

    if (uac_speaker->spk_double_buf) {
        if (len > uac_speaker->max_len || len < uac_speaker->min_len) {
            log_error("len err %d %d %d\n", len, uac_speaker->max_len, uac_speaker->min_len);
            return;
        }

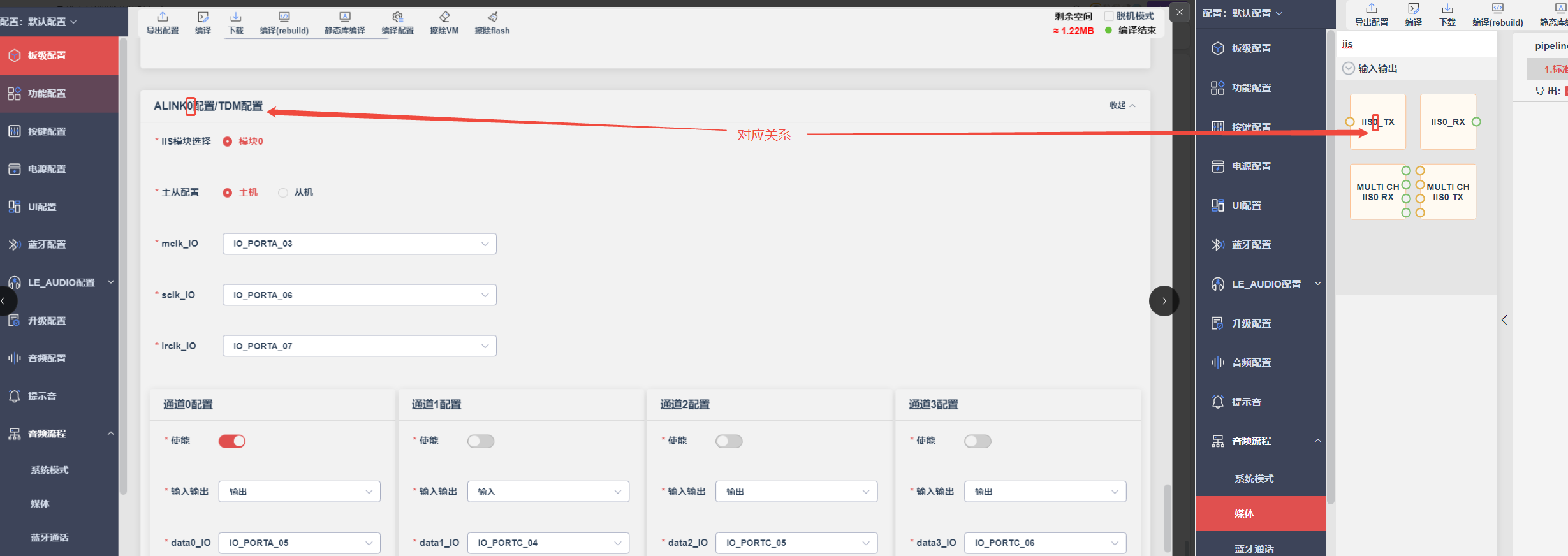

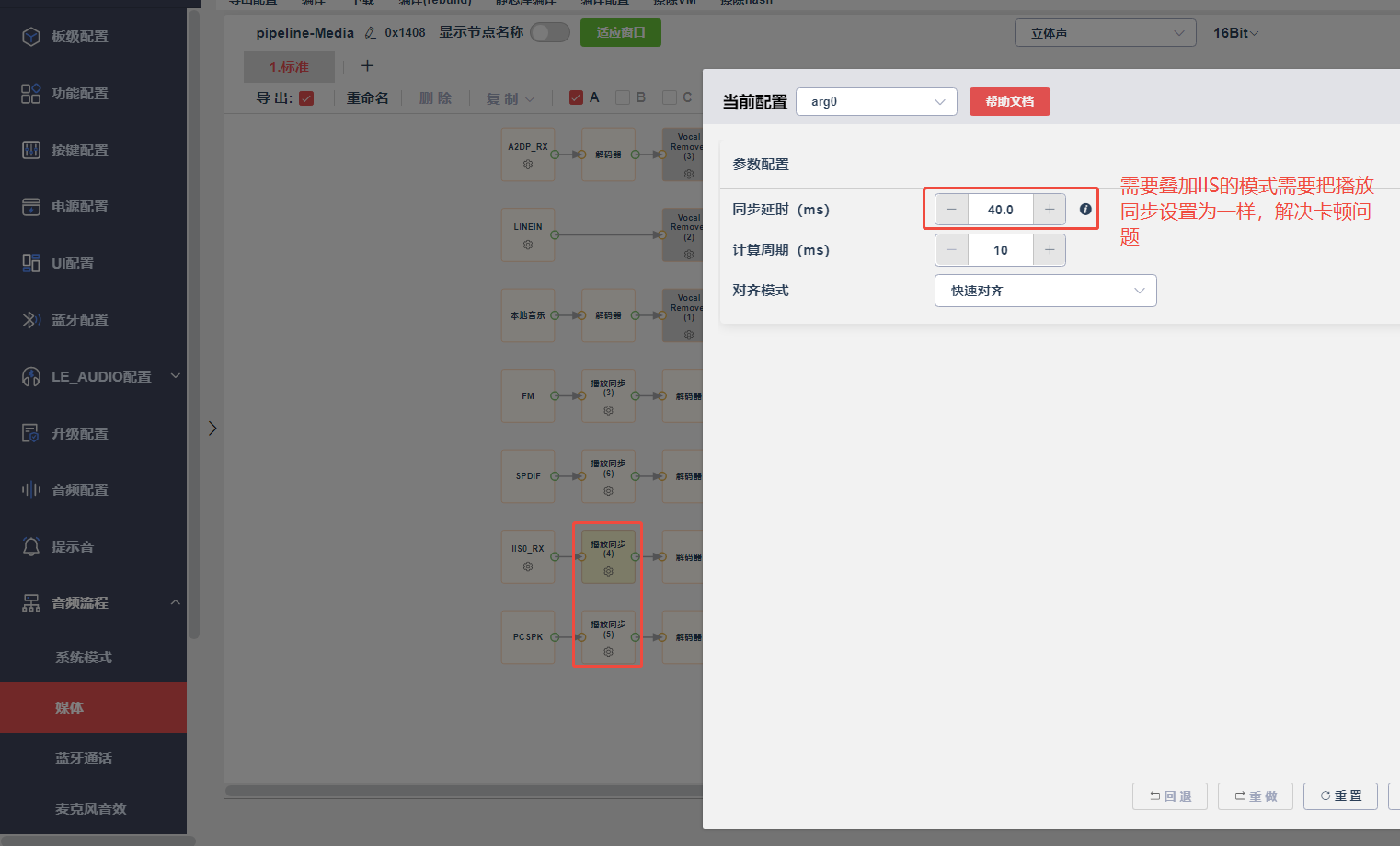

JL709_le_audio_1.2.0 PC模式下叠加IIS(从机模式)会卡顿测试程序：https://www.kdocs.cn/l/ckQr8BHF2SBW?linkname=yOJ9v8p8pJ
注意：PC叠加IIS(从)时需要主机IIS一直保持clk信号
AC706N IIS主机在没有数据输出时需保持CLK
JL701N le audio IIS(主)TX 保持CLK

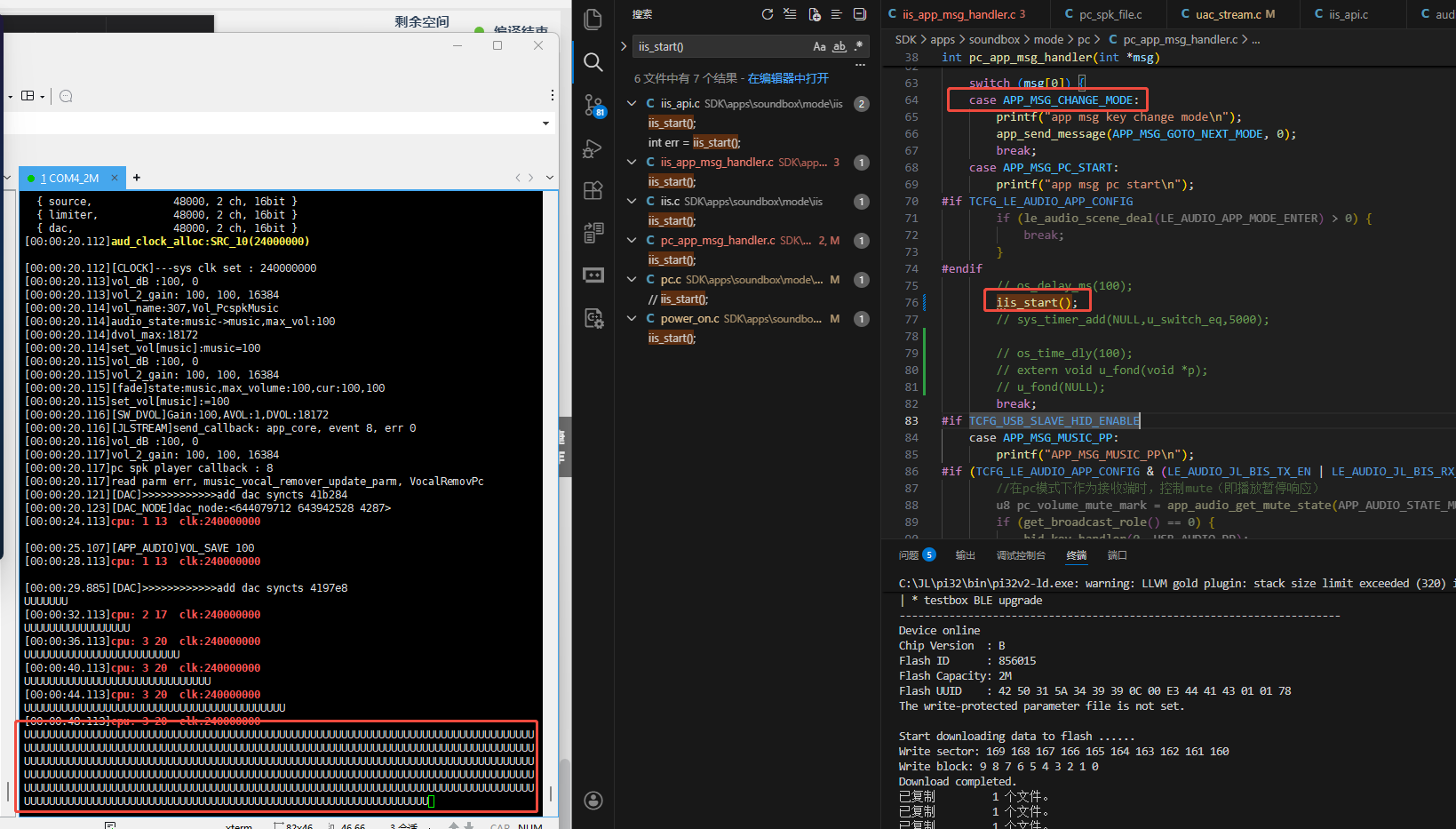

现象：在PC初始化完之后再调用iis_start()打开IIS输入会出现一直打印U同时有卡顿伴随
处理方法：
概率出现PAwR主机无法收到PAwR从机的响应数据，从机或者主机重新进入一次广播模式后，能够恢复正常 - 20260305 CJD 原因：

主机开BIS的前几个周期没有及时更新pawr数据，导致从机没扫到。

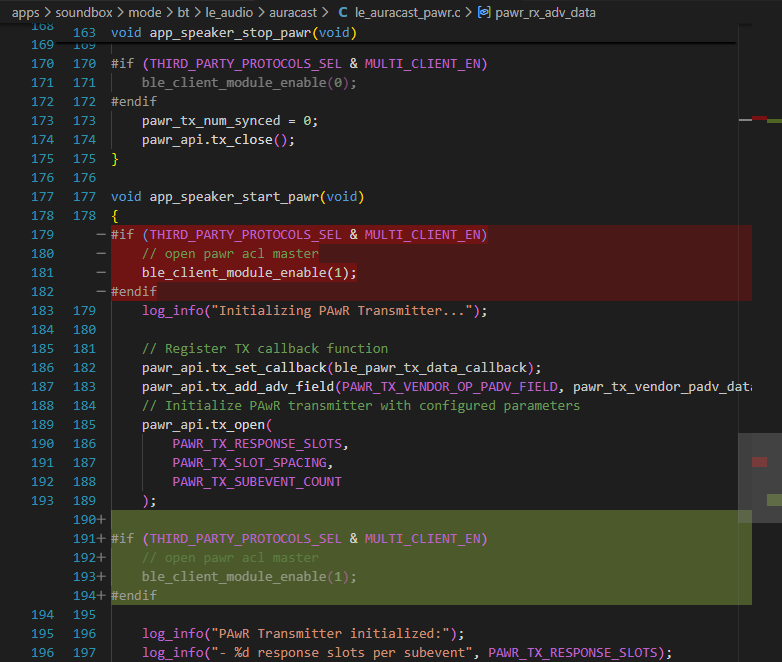

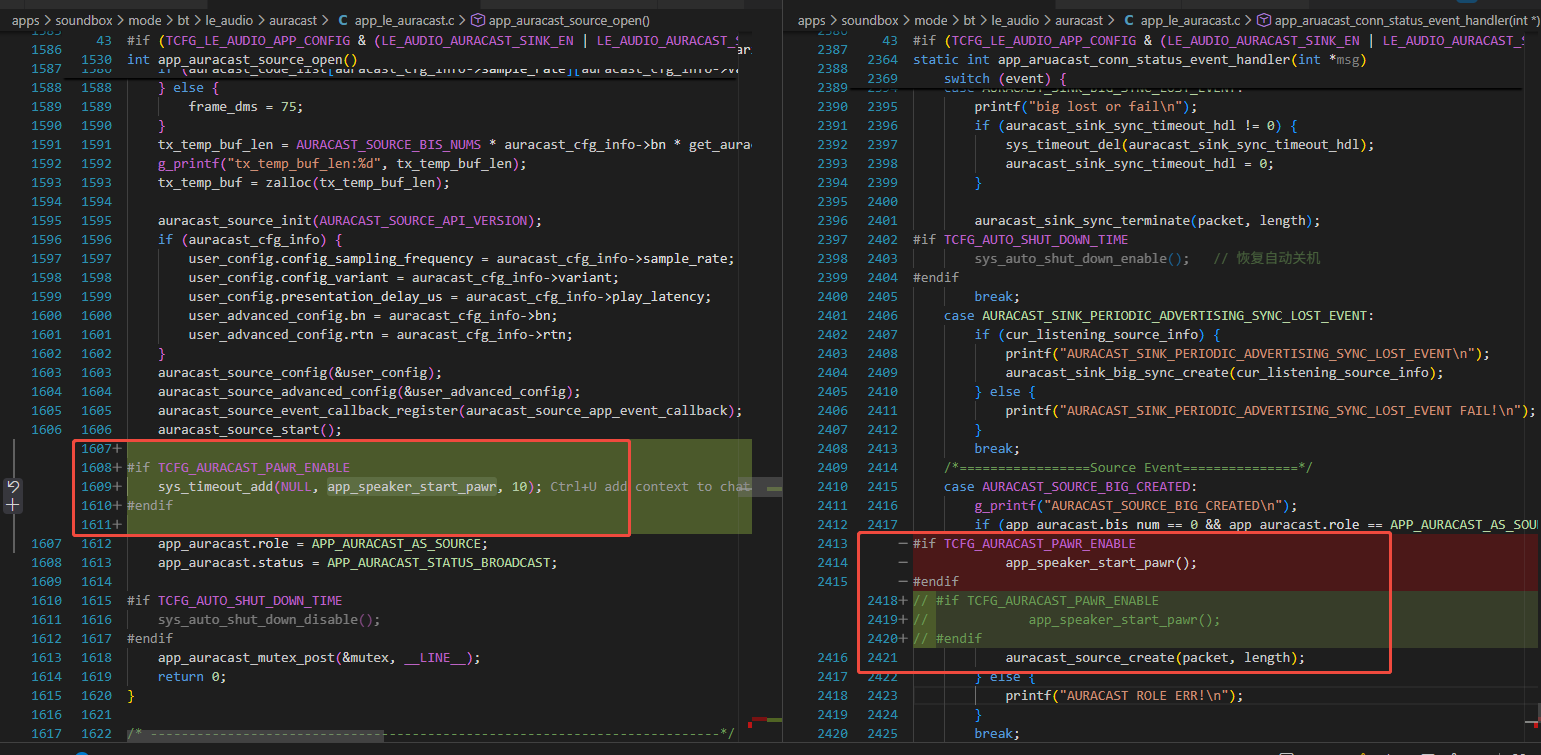

公版流程为先Create BIS，再执行PAwR-TX-init 修改为：
app_auracast_source_open -> app_speaker_start_pawr -> auracast_source_create 的流程顺序

JL709_le_audio_1.2.0 Auracast-TX修改加密密钥-从机21分钟后同步不上主机-20260511-CJD

原因：Auracast主机有个计数变量，21分钟就会溢出导致异常，从而从机同步不上。

修改方案:
替换以下btctrler.a库：觉栋提供
https://www.kdocs.cn/l/crVPojCQll4q

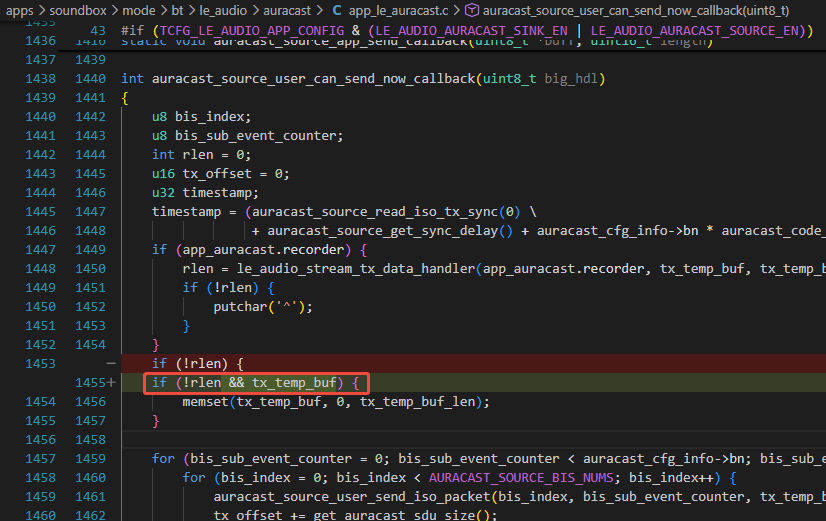

并修改代码：规避一个死机问题
附上TX修改加密密钥测试代码：

// TX广播模式下-通过事件调用以下，修改密钥
void user_modify_auracast_source_info(void)
{
    printf("last source info:\n");
    printf("last_user_broadcast_code:%s\n", user_config.broadcast_code);
    printf("last_user_broadcast_name:%s\n", user_config.broadcast_name);
    printf("last_user_broadcast_id:%x\n", user_config.broadcast_id);
    printf("last_user_encryption:%d\n", user_config.encryption);

    // 修改code为5678，修改name为"JL_Auracast"，修改id为0x12345678，修改加密为1
    sprintf(user_config.broadcast_code, "5678");
    sprintf(user_config.broadcast_name, "JL_Auracast");
    user_config.broadcast_id = 0x123456;
    user_config.encryption = 1;
    printf("new source info:\n");
    printf("new_user_broadcast_code:%s\n", user_config.broadcast_code);
    printf("new_user_broadcast_name:%s\n", user_config.broadcast_name);
    printf("new_user_broadcast_id:%x\n", user_config.broadcast_id);
    printf("new_user_encryption:%d\n", user_config.encryption);
    app_auracast_suspend();
    app_auracast_resume();
}

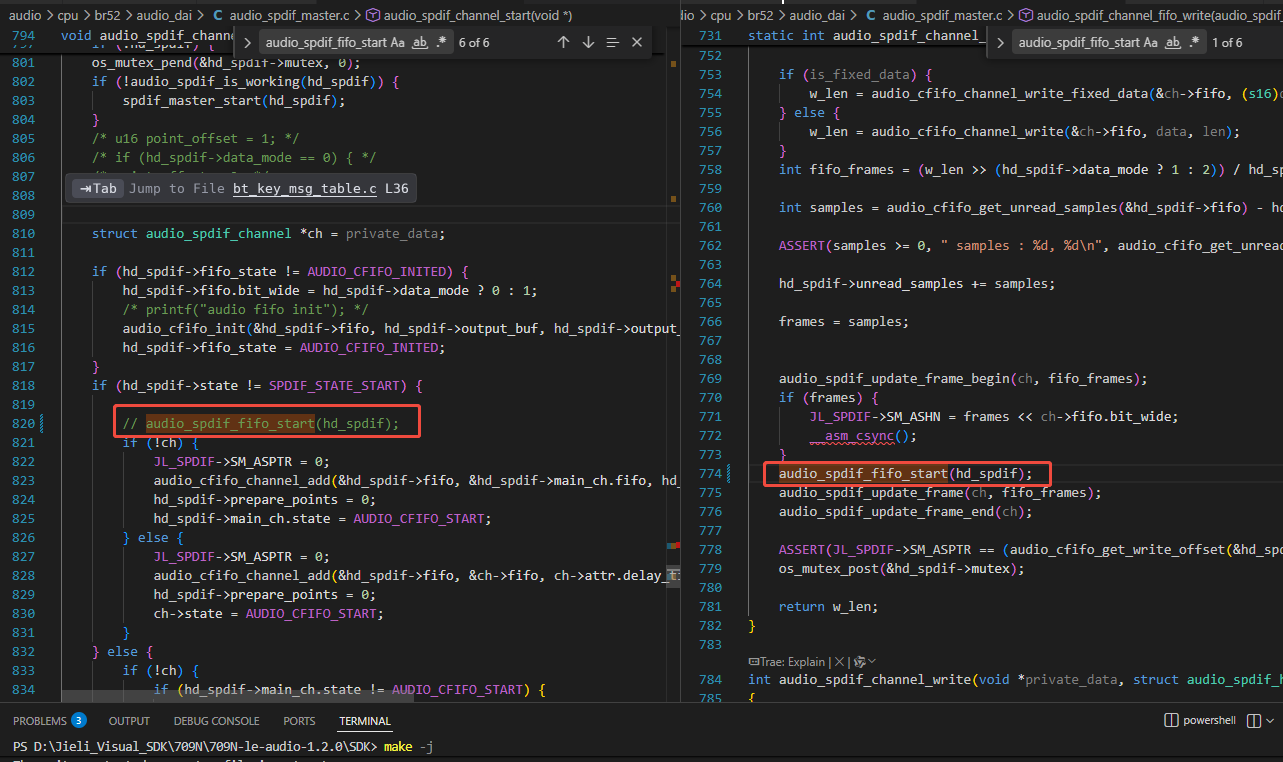

JL709_le_audio_1.2.0 - SPDIF-OUT输出，开启广播模式后，声音异常，一直打印spdif_master_isr里的putchar('D') - 20260407-CJD

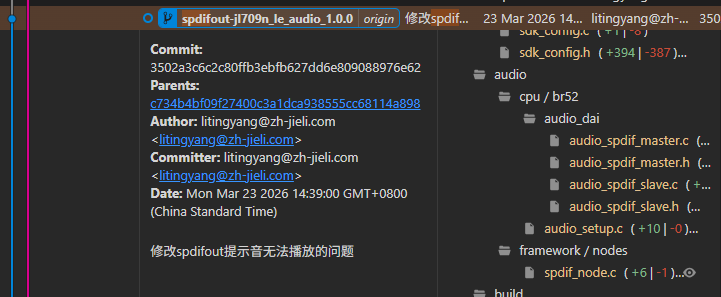

先基于709-120公版移植廷阳的git修改后：
- 内部链接：http://192.168.1.245/freebrand/support/visualization/le_audio/jl709nle_audio_1.0.0/-/tree/spdifout-jl709n_le_audio_1.0.0
- 外部链接：Files · feature_spdif · JL-Studio / Leaudio / 709N / JL709N_le_audio_1.0.0 · GitLab 重点注意：
  1、A2DP-RX需要转本地时钟；

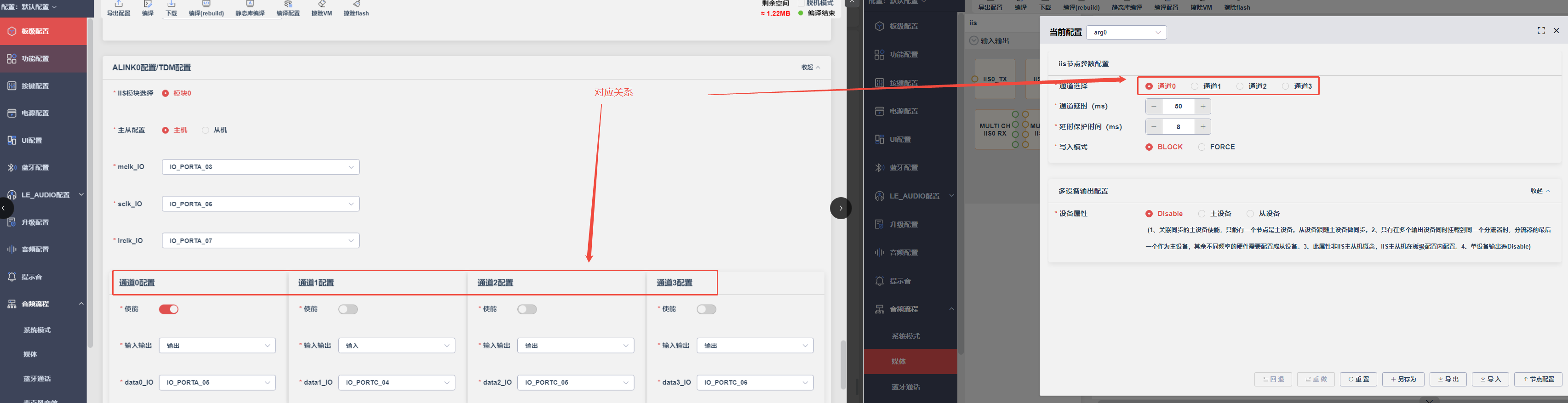

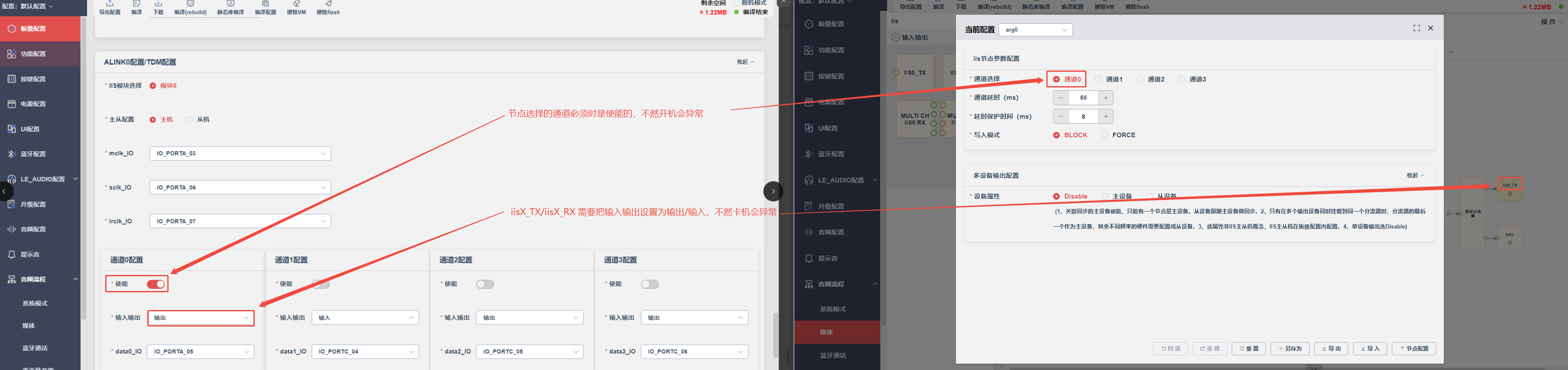

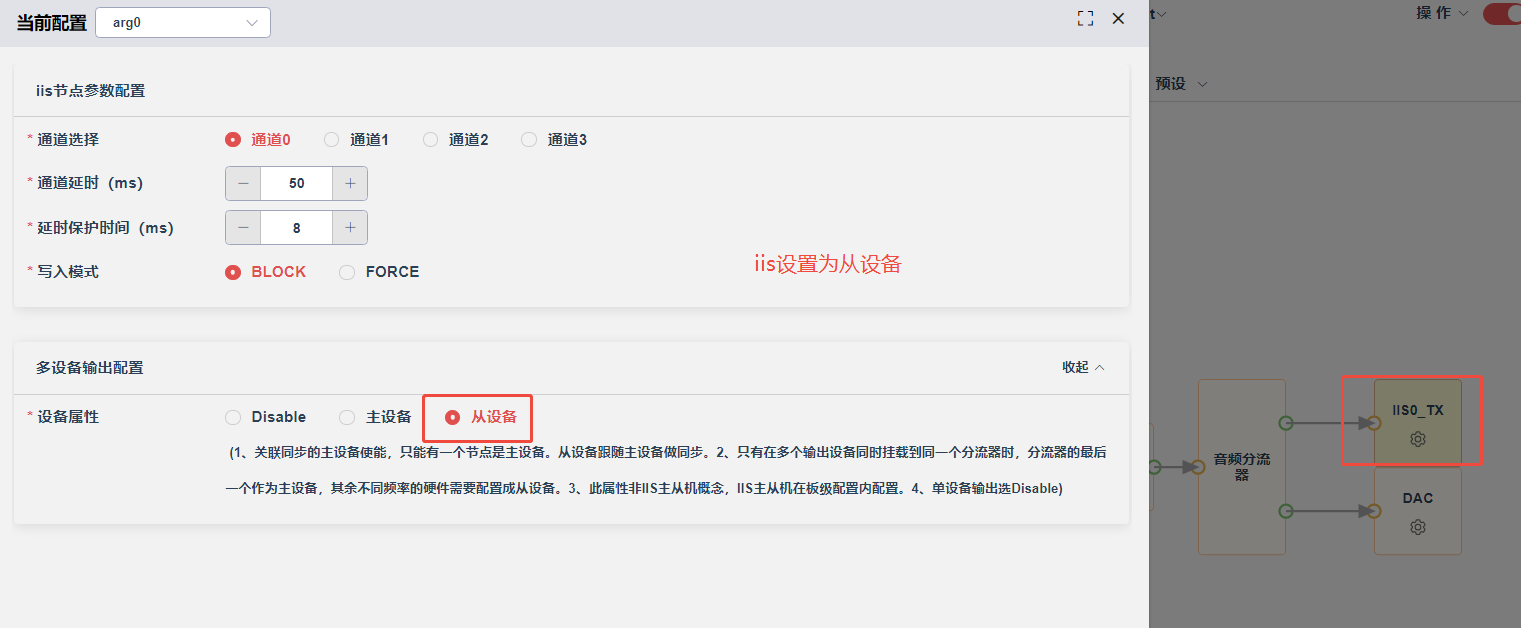

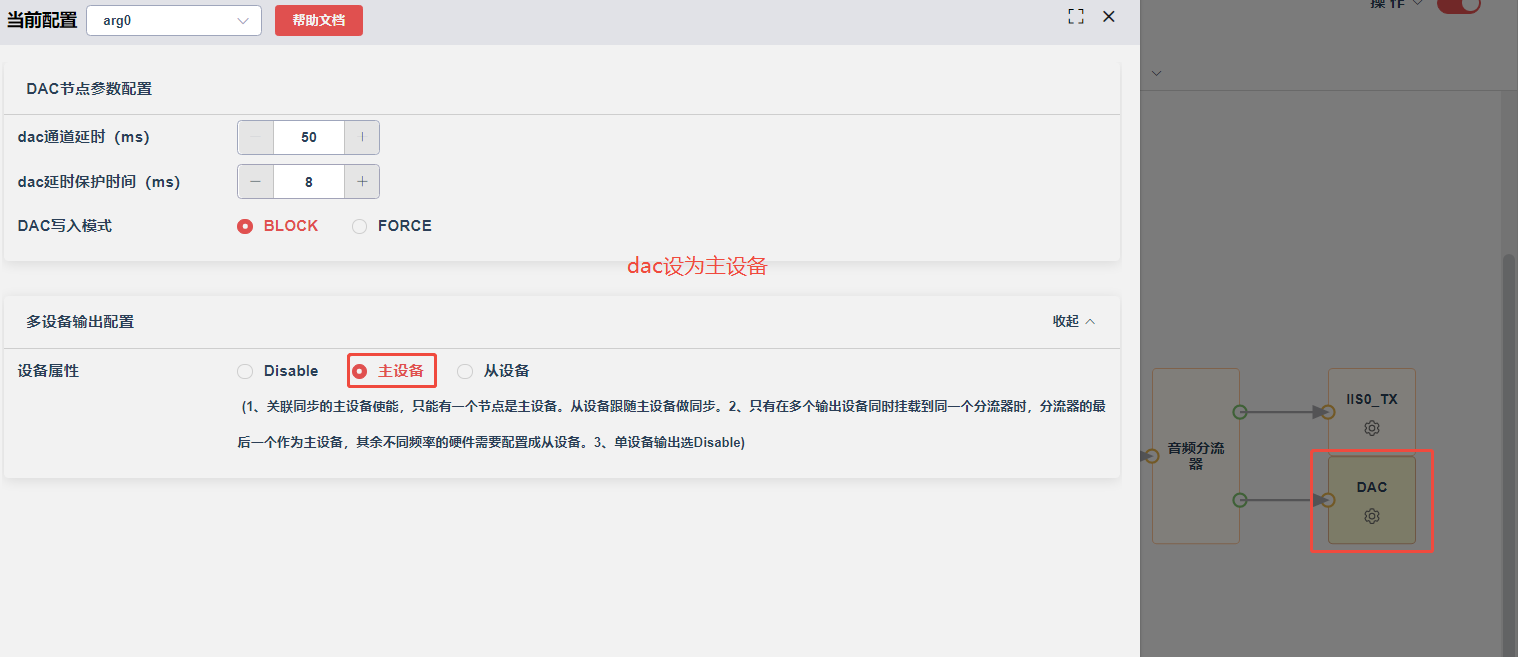

  2、配置SPDIF和DAC同时输出时，DAC必须要在音频分流器节点的最下面的节点，DAC必须要主设备，SPDIF节点配置为从设备（所有模式的配置页都要配置）
基于以上再修改如下所示：

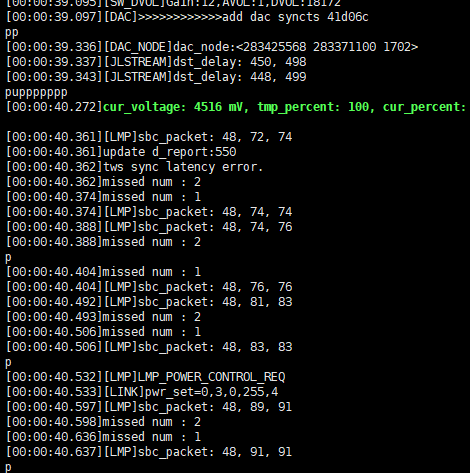

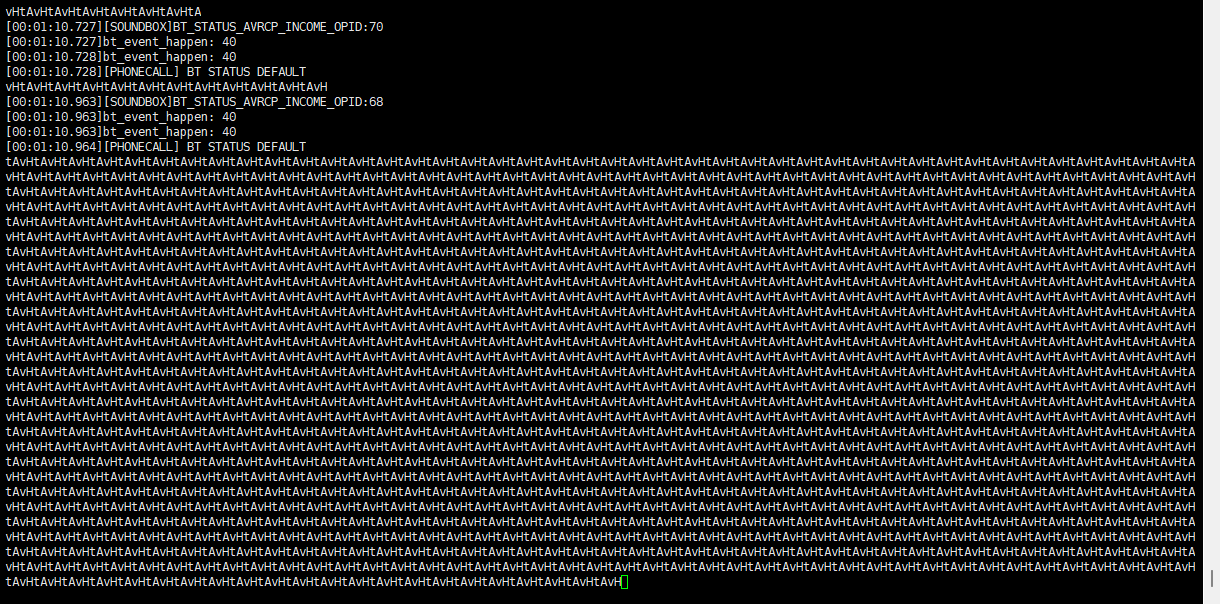

JL709_le_audio_1.2.0 关闭通话开启仅电量显示宏后，连接蓝牙30S左右断连，部分苹果手机挂断电话后打印不断。现象：异常打印：
处理办法：
btctrler_棉鸿_觉栋_修改709120_开仅电量显示宏后异常问题.7z

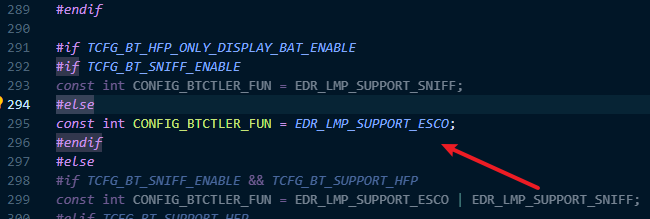

修改没有自动跳转给手机通话链路：

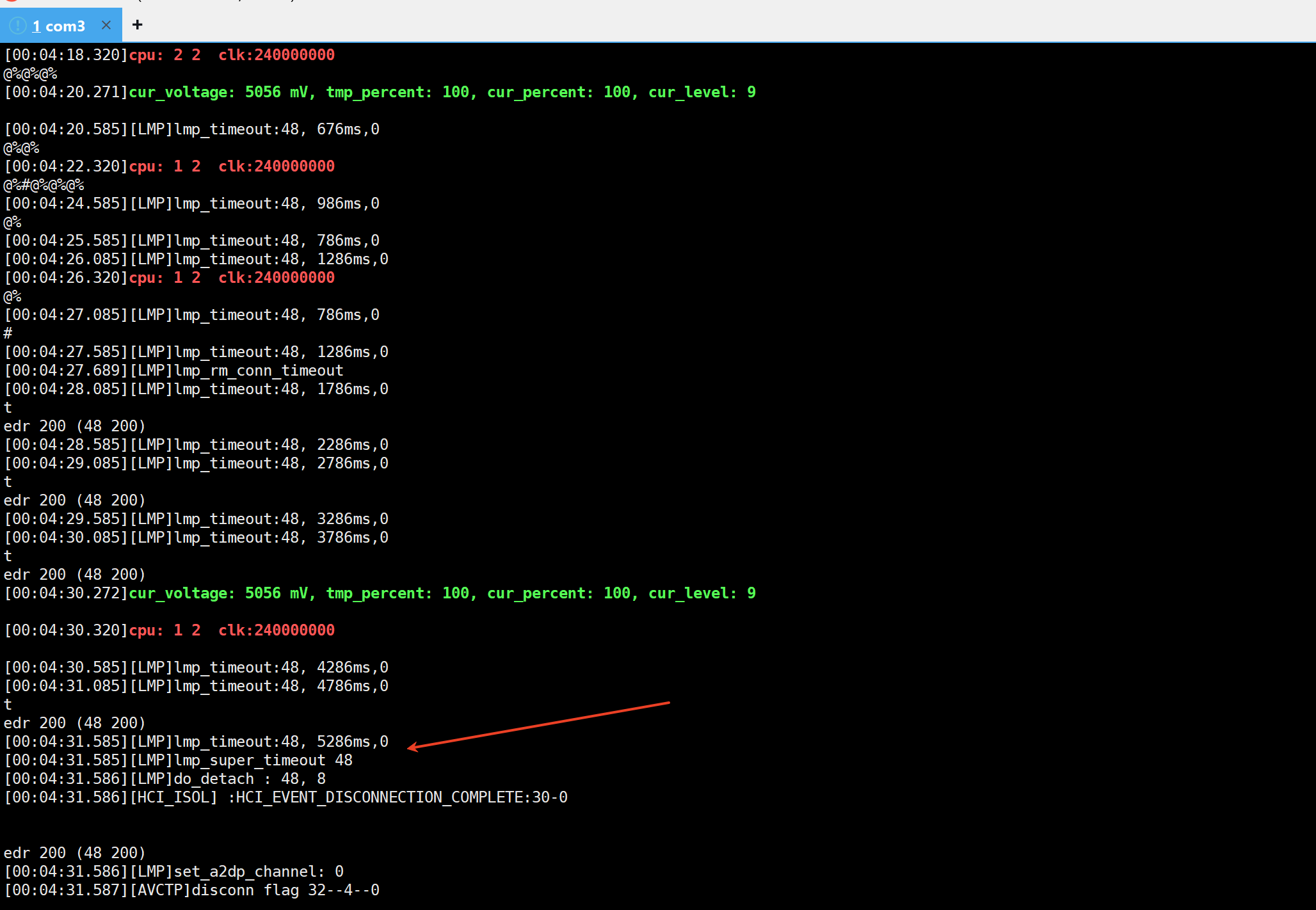

JL709_le_audio_1.2.0 部分环境干扰较大时 aruacast sink 扫描状态下连接 ble 导致的 edr 出现 lmp timeout 断开异常 log:
处理补丁：
JL709_le_audio_1.2.0_btctrler_20260607.zip

问题处理

JL709N_le_audio_1.0.0_P00.07 蓝牙后台其它模式播放中-唤醒安卓手机语音助手-识别完后播放手机端的语音不完整（苹果手机测试正常） - 20250705 CJD 公版流程以及安卓手机的SIRI流程说明：

在Linein或者本地音乐模式播放中，用户发送启动SIRI命令，手机端启动SCO流程后。音箱会判断是由于通话启动的原因，返回蓝牙模式。同时启动定时器，轮询检测如果通话状态结束后，会立即返回本地模式
苹果手机的SIRI是一直处于通话状态。但是安卓手机的语音助手分为两个阶段：
- 阶段一是使用sco链路作语音识别
- 阶段二是：语音识别后播放，这个过程使用A2DP进行播放问题原因：在安卓语音识别后，音箱就切换回本地模式，导致丢掉了部分播放。接着又因为蓝牙播放能量，抢占回到蓝牙模式，接续播放

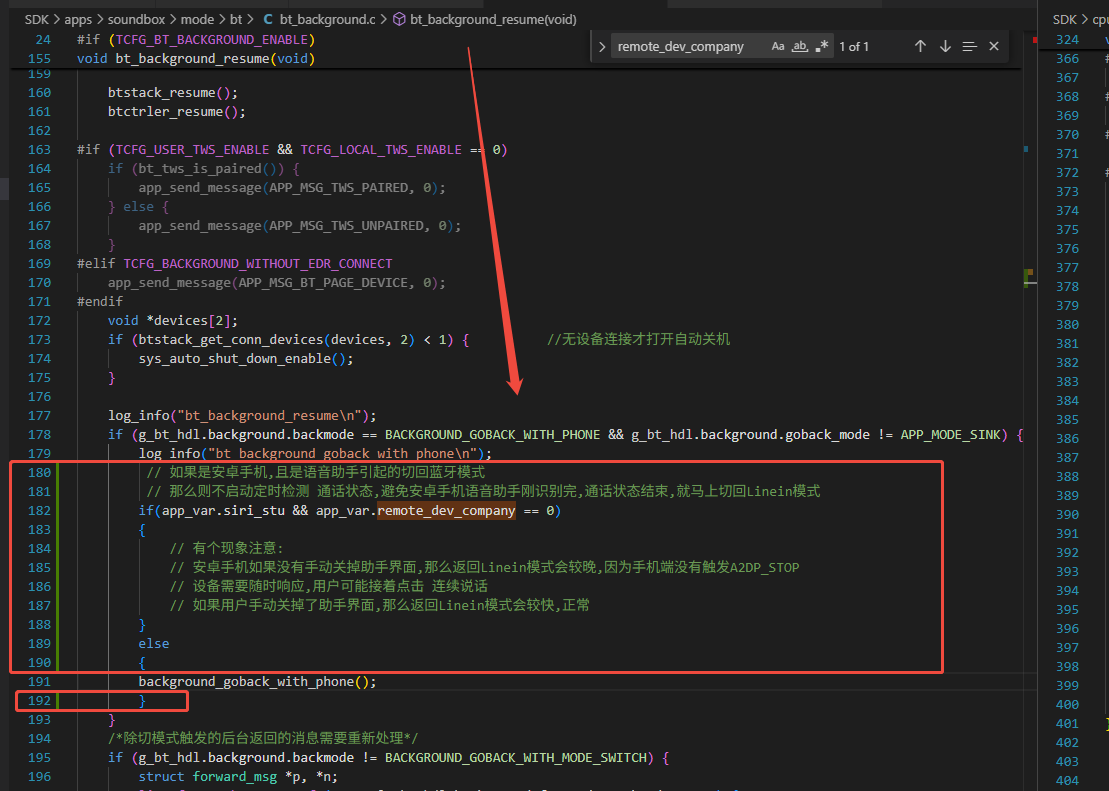

  修改如下：判断如果远端是安卓手机,且是语音助手引起的切回蓝牙模式，则不启动通话后台返回检测

if (g_bt_hdl.background.backmode == BACKGROUND_GOBACK_WITH_PHONE && g_bt_hdl.background.goback_mode != APP_MODE_SINK) {
        log_info("bt_background_goback_with_phone\n");
         // 如果是安卓手机,且是语音助手引起的切回蓝牙模式
         // 那么则不启动定时检测 通话状态,避免安卓手机语音助手刚识别完,通话状态结束,就马上切回Linein模式
        if(app_var.siri_stu && app_var.remote_dev_company == 0)
        {
            // 有个现象注意:
            // 安卓手机如果没有手动关掉助手界面,那么返回Linein模式会较晚,因为手机端没有触发A2DP_STOP
            // 设备需要随时响应,用户可能接着点击 连续说话
            // 如果用户手动关掉了助手界面,那么返回Linein模式会较快,正常
        }
        else
        {
        background_goback_with_phone();
        }
    }

修改系统模式音频流为IIS+DAC叠加输出时,同时叠加开机有耗时操作时，出现开机播放提示音杂音的优化提示音解码帧长改成20ms

    if (info->scene == STREAM_SCENE_TONE){
        info->frame_time = 20;
        info->task_name = "file_dec";
    }

提示音改双线程堆数

    jlstream_add_thread(player->stream, NULL);
    jlstream_add_thread(player->stream, NULL);

提示音改双线程以及解码帧长改成20ms，测试开机提示音播空可以解决。
弊端是播提示音时会增加ram的消耗。

使能单MIC通话，PC模式开Auracast广播-PC打开语音通话，报RAM不足死机，vmalloc_ 147 一、根本原因：
PC MIC通话算法占用RAM资源多，与Auracast一起打开会有RAM不足的问题
二、处理方案：
基于公版增加流程：
1、在pc_mic_recoder_open前，挂起广播
2、在pc_mic_recoder_close后，恢复广播

案例分享：(仅作为功能演示demo使用)

iis输出配置 jl709n_le_audio_1.0.0-p0007-iis-dac输出.7z
注意：全局采样率需要设置48K不然会报需要把主频设置为192MHz
配置iis io引脚
添加iis节点
1.把iis节点加入到音频流框图中，如果是多设备同时输出需要设置设备的主从(一般dac为主、iis为从)
2.设置设备的主从
如果iis设置为从设备、dac设置为主设备播放时声音异常(卡顿、无声)这个bug需要反馈给原厂，暂时可以把iis、dac设置为Disable进行调试(该方法不能用于生产环境)
声音输出时的异常打印
添加自定义MODE 效果：按键切换模式可以在BT、linein、music、mytask等模式之间切换
jl709n_le_audio_1.0.0_patch_01_添加mytask.7z
MULTI CH IIS RX，多通道IIS输入节点使用示例

音频流使能勾选和连接对应的通道
代码里修改音频流句柄为通过节点名字获取，节点名字要对应可视化音频流里面的名字。

Auracast Dongle UDisk

功能概述

Auracast Dongle UDisk 是一个控制虚拟U盘功能的宏定义，用于在JL709N LE Audio SDK中实现将音频流实时转换为虚拟U盘文件系统的功能。

硬件：

需要搭配 JL7096M系列芯片使用
JL7096M Auracast 收发器方案标准原理图

软件：

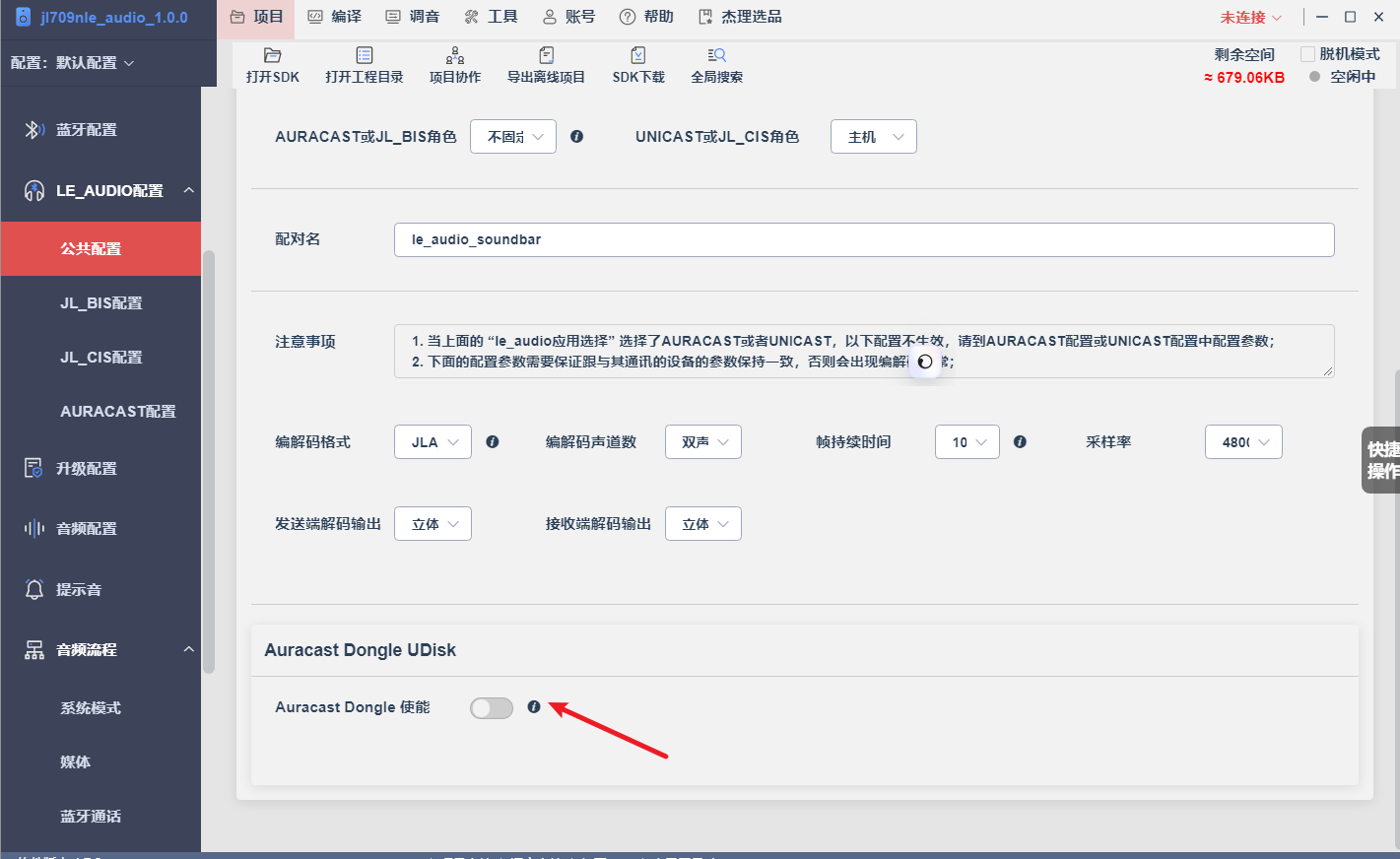

公版SDK默认有配置Dongle UDisk 的选项
对应代码的宏为：TCFG_VIR_UDISK_ENABLE

功能切换消息：APP_MSG_CHANGE_AURACAST_DONGLE_MODE

//auracast_dongle_mode 模式说明
//0、没开广播
//1、开着广播发射
//2、开着广播接收
void le_audio_dongle_sw_mode()

虚拟磁盘实现

文件: SDK/apps/common/fat_nor/virtual_disk.c

主要功能: 模拟FAT32文件系统，处理文件读写请求
关键设备操作:

const struct device_operations vir_udisk0_ops = {
    .init = usb_vir_init,       // 初始化
    .online = usb_vir_online,   // 设备在线检测
    .open = usb_vir_open,       // 打开设备
    .read = usb_vir_read,       // 读取数据
    .write = usb_vir_write,     // 写入数据(空实现)
    .ioctl = usb_vir_ioctrl,    // IO控制
    .close = usb_vir_close,     // 关闭设备
};

设备注册

文件: SDK/apps/common/dev_manager/dev_reg.c
- 主要功能: 将虚拟U盘注册到系统设备管理器

#if TCFG_VIR_UDISK_ENABLE
    // 虚拟U盘
    {
        /*logo*/         "vir_udisk0",
        /*name*/         "vir_udisk0",
        /*storage_path*/ "storage/vir_udisk0",
        /*root_path*/    "storage/vir_udisk0/C/",
        /*fs_type*/      "fat",
    },
#endif

功能流程

初始化流程

系统启动时，通过TCFG_VIR_UDISK_ENABLE宏启用虚拟U盘功能
设备注册: 虚拟U盘设备通过dev_reg.c注册到系统 USB读写流程
上位机读取请求:
- 通过virtual_file_read函数处理读取请求
- 从循环缓冲区enc_cbuffer中读取数据
- 如果数据不足，填充静音MP3数据
同步处理(如果启用):
- 监控上位机读取速度与音频流速度的差异
- 通过调整采样率(sync_d_sample_rate)进行同步补偿
- 定期检测缓存状态，调整同步策略

数据流向

音频源 → virtual_udisk_handle_frame → 循环缓存enc_cbuffer → virtual_file_read → USB主机
                                                                      ↑
                                                                      |
                                                               USB读取请求
