唤醒源获取及唤醒IO设置

📎 原始文档：https://www.kdocs.cn/l/cmT21IudBsze 唤醒源获取及唤醒IO设置

唤醒源获取要获取唤醒的IO口，唤醒口都要选ROM后的IO！！！！！！

ROM后IO口信息看对应芯片用户手册IO口表。
AC695X为例：

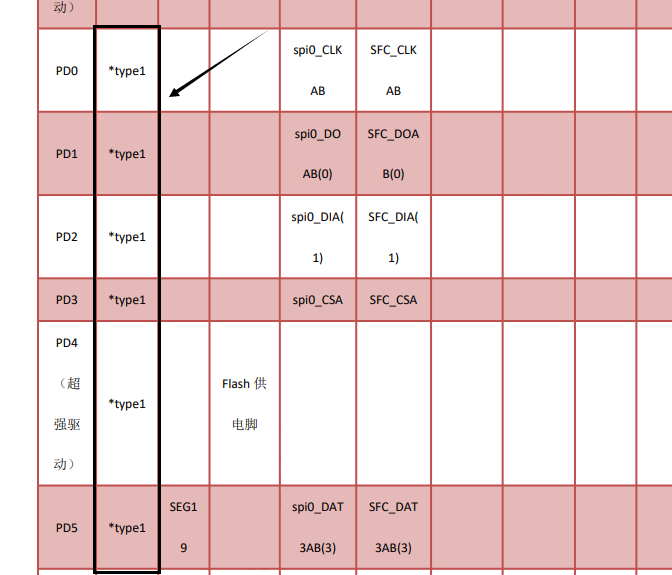

*type1:此类 GPIO 在初始过程中状态不可控，不能维持上电之前的状态。

AC695 IO口唤醒源获取

u8 get_wakeup_source(void); //返回值 为对应唤醒源的index
u8 get_wakeup_pnd(void); //返回值 为对应唤醒口

AC700X IO口唤醒源获取
698方法同700n类似，寄存器为P3_WAUP_PND，需在setup里面读取，越早读取越好否则可能会被清掉。通过获取寄存器P3_WKUP_PND0 值，得到唤醒源。值的对应关系和调用如下：

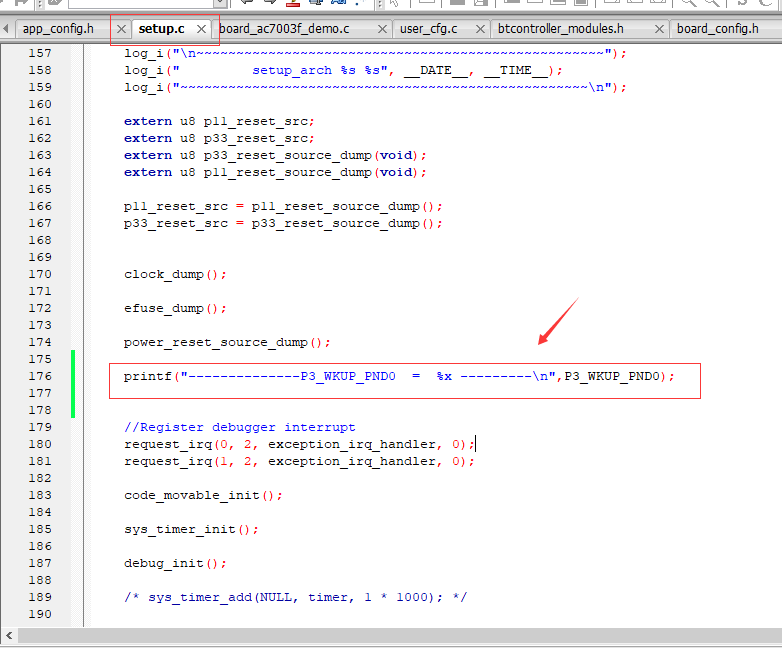

获取P3_WKUP_PND0 值：

P3_WKUP_PND0 值对应的唤醒源（例子）：

BR25(AC696,AC6082)接口添加

u8 wkup_pnd = 0;
u8 get_wakeup_pnd(void)
{
    return wkup_pnd;
}
//返回值： 0x00 | BIT(x)//x唤醒的IO口编号

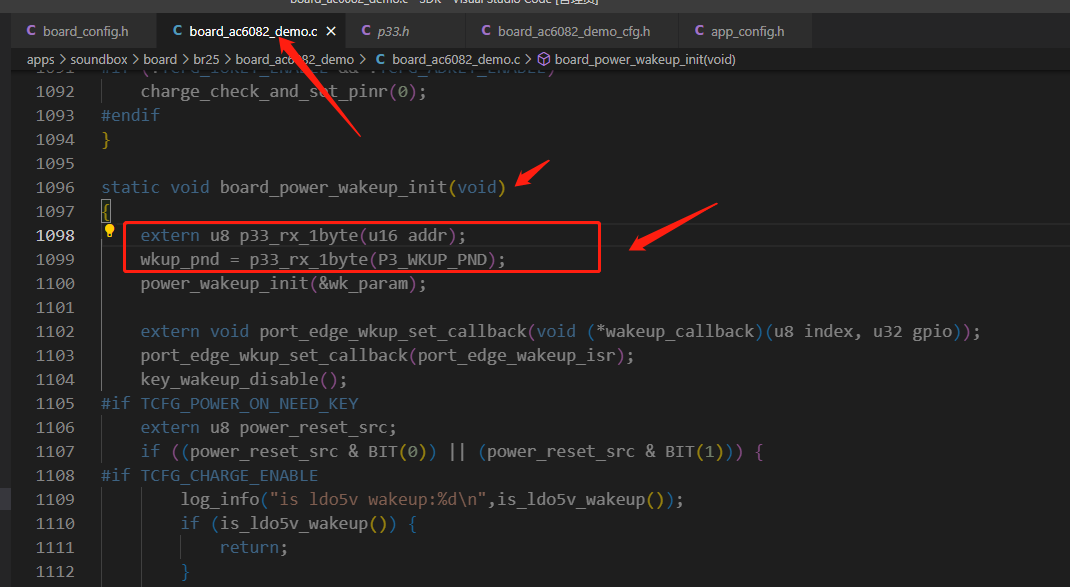

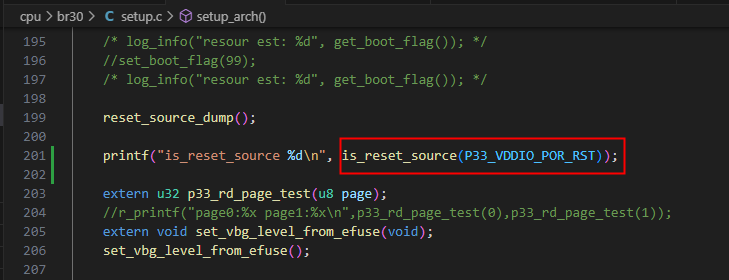

在此处添加图片两行代码：

AD697N复位源获取

//要在reset_source_dump()之后调用
_WEAK_ u8 is_reset_source(u32 src)
{
    u32 rst = get_reset_source_value();
    printf("get_reset_source_value %x\n", rst);
    if(rst & BIT(src)){
        return 1;
    }

    return 0;
}

AC700N/AC701N 唤醒源获取
- 复位源可以通过u8 is_reset_source(enum RST_REASON index); 判断复位源进行判断,调试可以通过打印 wakeup_source_value_dump(); 打印出唤醒源的值。

u8 is_reset_source(enum RST_REASON index); //判断复位源
reset_source_dump(); //打印复位源源

//demo

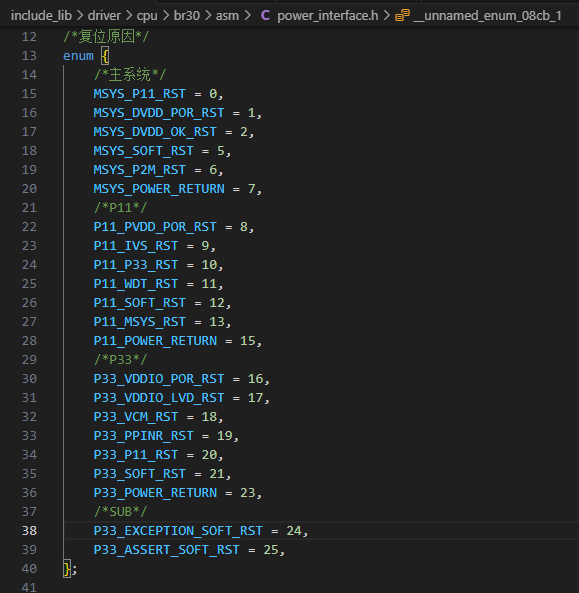

//更多唤醒源查看  include_lib\driver\cpu\br28\asm\power\power_reset.h 定义
is_reset_source(MSYS_POWER_RETURN); //返回1 则代表是 上电复位

- powerdown 唤醒IO

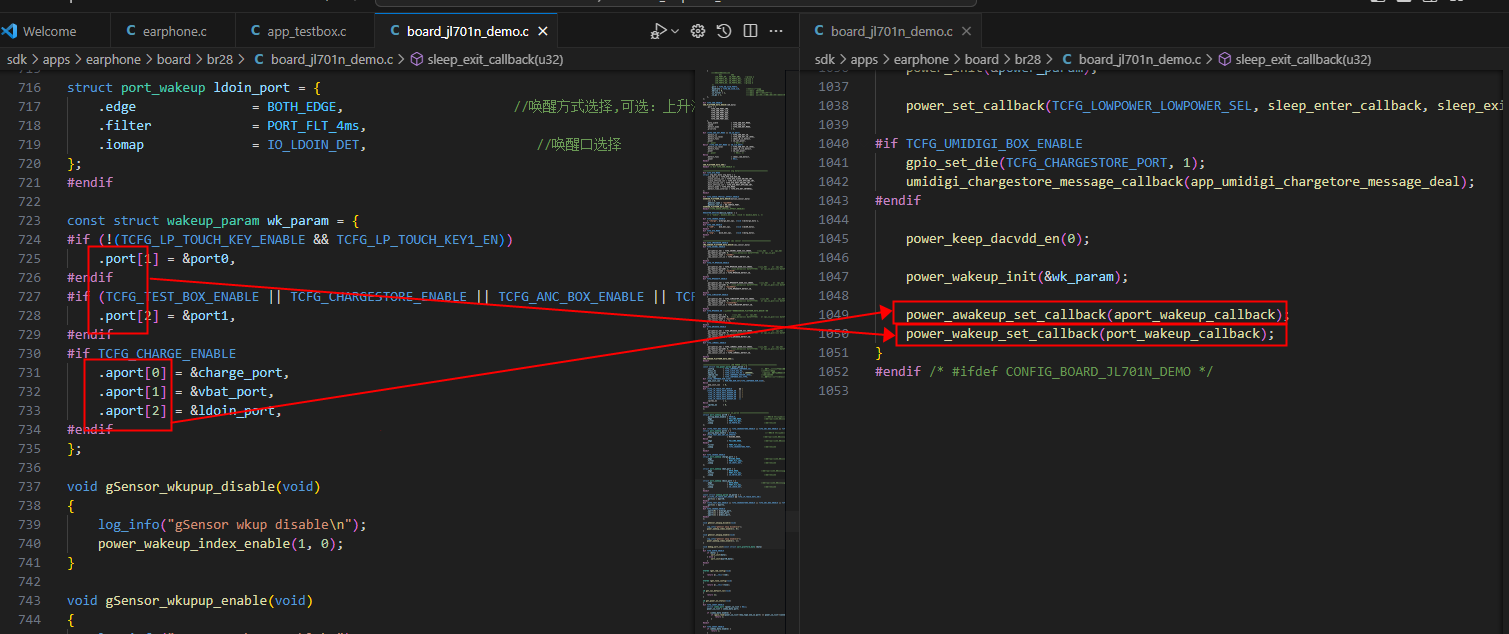

AC701N_soundbox_release 音箱SDK 唤醒IO会有一个回调函数：可以根据回调函数对IO口进行判断

static void port_wakeup_callback(u8 index, u8 gpio)
{
    log_info("%s:%d,%d",__FUNCTION__,index,gpio);

    switch (index) {
#if (TCFG_TEST_BOX_ENABLE || TCFG_CHARGESTORE_ENABLE || TCFG_ANC_BOX_ENABLE)
        case 2:
            extern void chargestore_ldo5v_fall_deal(void);
            chargestore_ldo5v_fall_deal();
            break;
#endif
    }
}

- 软关机唤醒IO可以通过u8 is_wakeup_source(enum WAKEUP_REASON index); 对唤醒源进行判断,调试可以通过打印 wakeup_source_value_dump(); 打印出唤醒源的值

u8 is_wakeup_source(enum WAKEUP_REASON index);  //判断唤醒源
wakeup_source_value_dump(); //打印唤醒源

//demo
//更多唤醒源查看  include_lib\driver\cpu\br28\asm\power\power_wakeup.h 定义

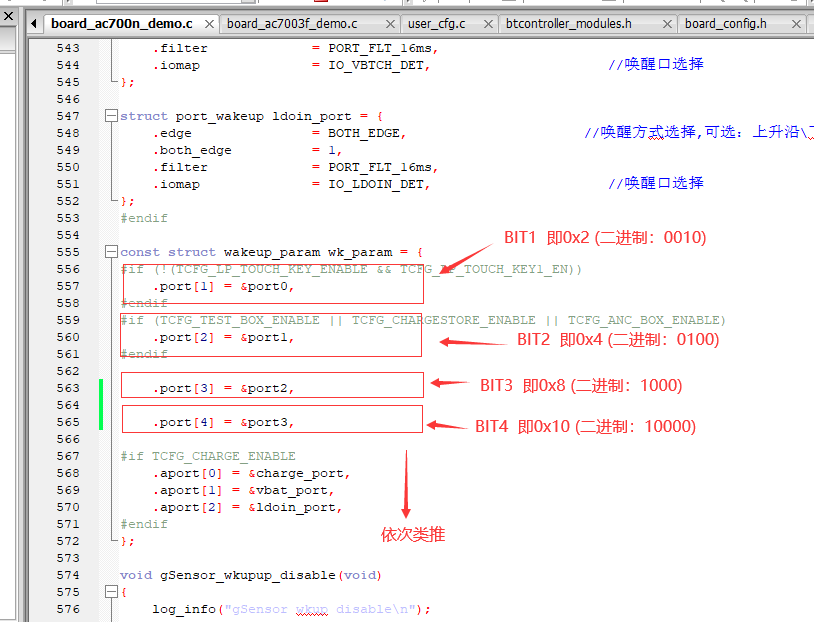

is_wakeup_source(PWR_WK_REASON_EDGE_INDEX1);  //返回1 则代表是 wk_param.port[1] 口唤醒
is_wakeup_source(PWR_WK_REASON_EDGE_INDEX2);  //返回1 则代表是 wk_param.port[2] 口唤醒

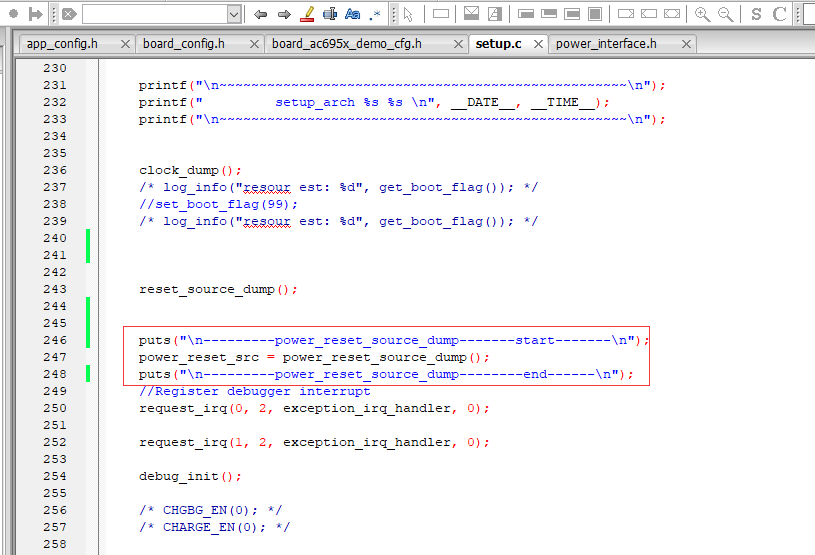

SDK打印的复位源含义

AC695X 为例：

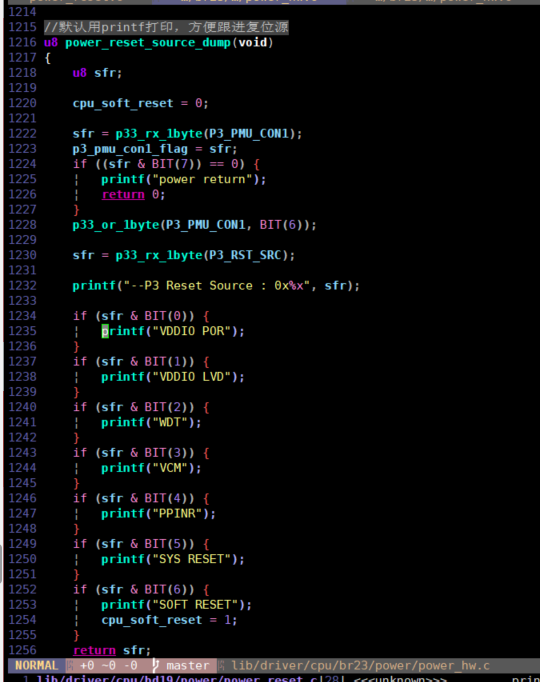

u8 power_reset_source_dump(void);

VDDIO POR：vddio(vbat)上电
VDDIO LVD：vddio LVD复位，vddio电压低于LVD设定电压触发芯片复位
WDT：看门狗
VCM：VCOM复位
PPINR：长按reset IO（按键）复位
SYS RESET：主系统复位了p33
SOFT RESET：软件复位

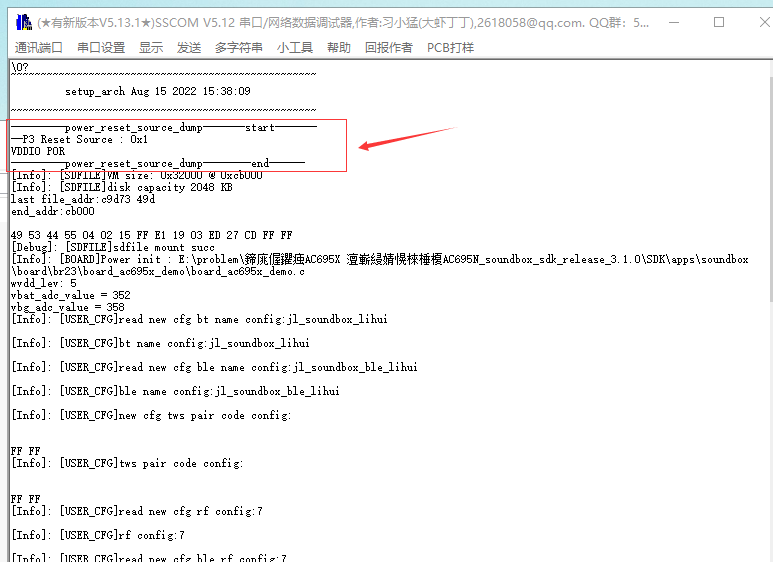

打印测试：

备注：适用于AC696X\AC695X\AC697X\AC698X\AC700X 等

唤醒IO设置

注册多个IO口唤醒

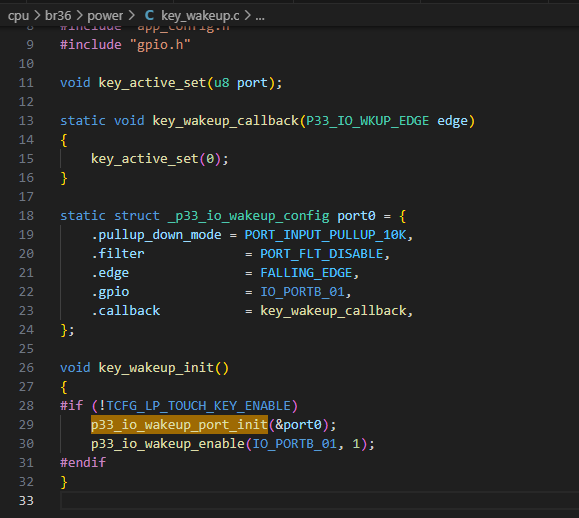

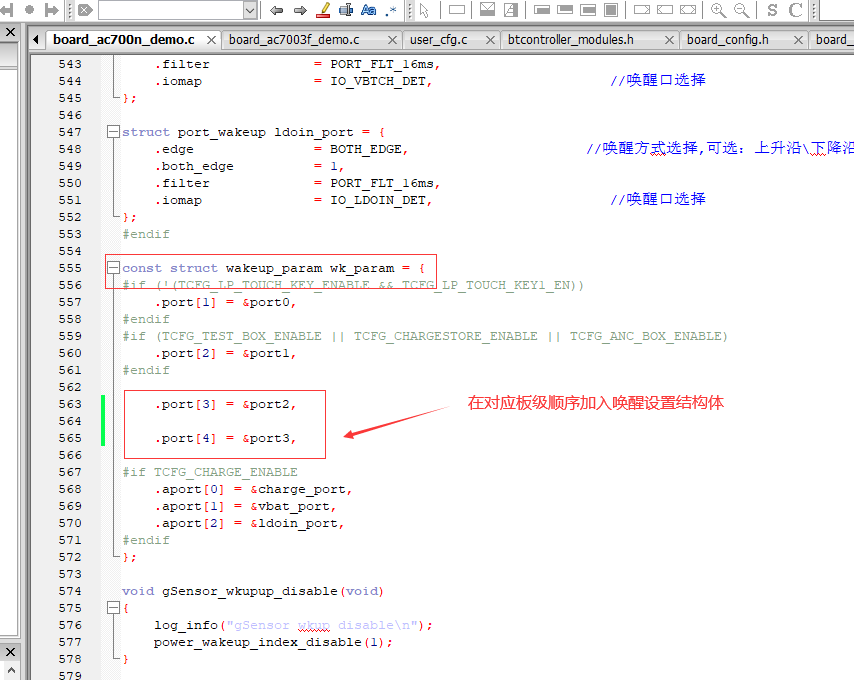

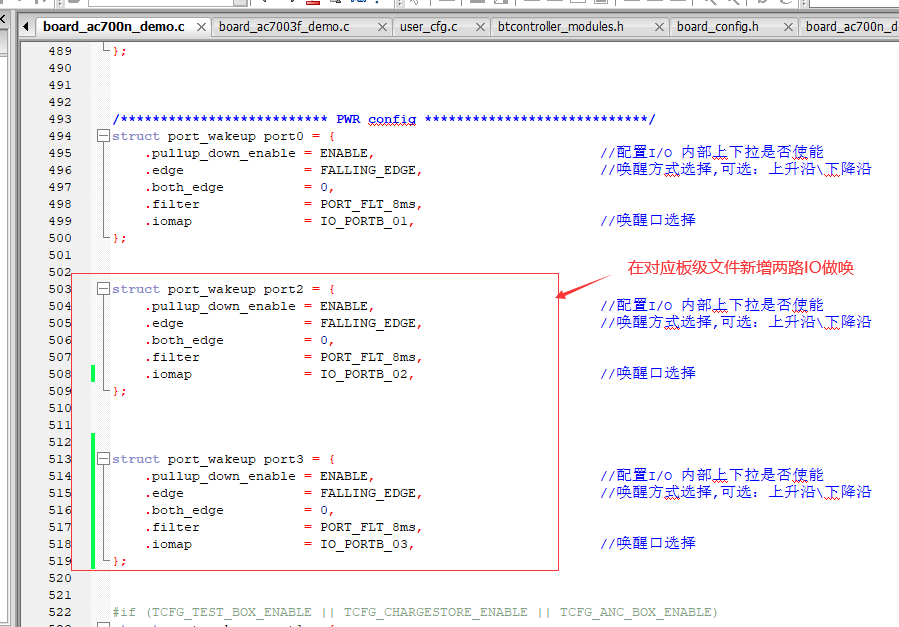

- AC700X /AC701X 注册多IO口做唤醒功能（BR23,BR25同样适用）： demo:

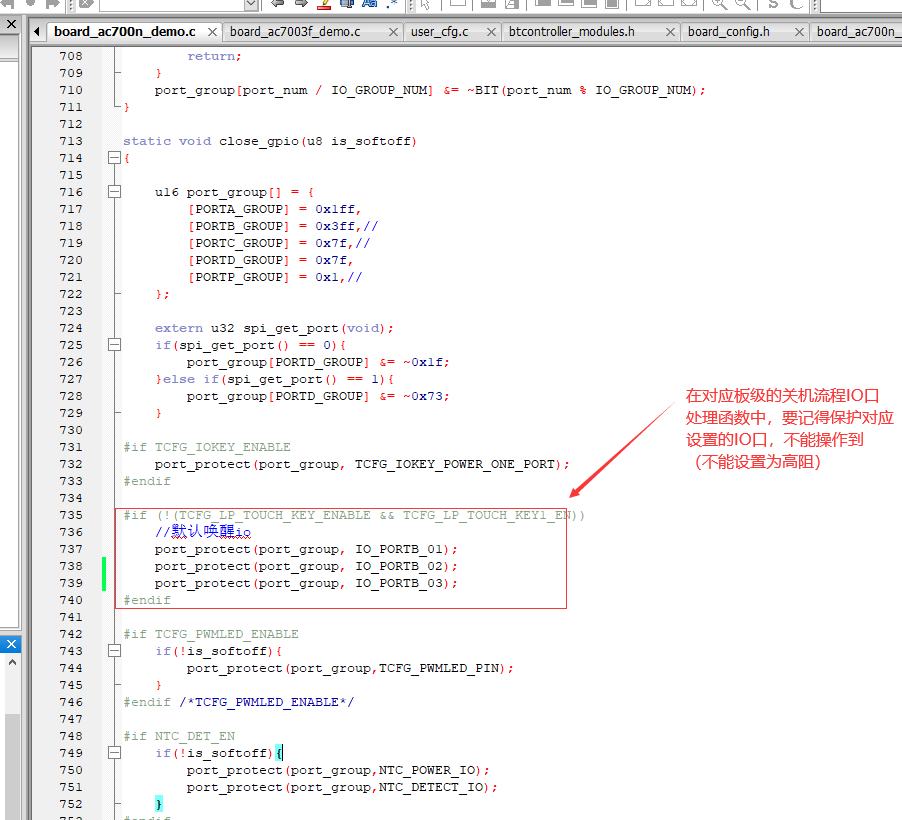

在关机设置IO口状态的函数中，要做好对应保护，不能改其状态：
AC700N及以后SDK 参考代码：

中断回调函数 IO配置为唤醒口后，开机状态下，IO的电平变化会触发中断回调
700N/701N/708N TWS 一拖二 V300 参考按键唤醒功能
