耳机抗干扰问题排查和优化
📎 原始文档：https://www.kdocs.cn/l/cfWTfaZTtMpj 耳机抗干扰问题排查和优化
关于蓝牙播歌卡顿问题
纯粹的蓝牙卡顿，都是丢包导致的，而导致丢包的原因一般有以下几种：
- 蓝牙设备本身信号不好，这里蓝牙设备不仅包含蓝牙音频设备（如耳机、音箱），还包含手机、电脑等主设备，只要有一方信号差，都会概率导致丢包，进而导致卡顿
- 环境干扰源大（如WiFi设备多），导致蓝牙通信差，手机发出的包耳机没有收到，或者耳机的回复手机没有收到，进而导致卡顿
- 软件原因，如通信窗口分配不合理，或者蓝牙同时要与多个设备通信（如EDR一拖二、TWS、BLE多连），或者同时工作于多种状态（如播歌+BLE广播+page+page scan等）。因为蓝牙的收发模块都只有一个，因此蓝牙同一时间只能和一个设备通信，如果手机发包过来的时候，耳机正在和对耳通信，或者正在发BLE广播，或者正在处于page/page scan状态，那么耳机就无法收到手机发出的包，或者无法回复手机的包，进而导致卡顿 针对以上几种原因，一般优化方案如下：
- 蓝牙设备本身信号不好，通过RF测试或者对比测试一般都能排除出来，需要优化硬件RF参数，包括但不限于重新layout、更换天线、调整匹配、整改结构等
- 环境干扰源大，参考软件优化方案
- 软件原因：修改软件配置，修改通信窗口配置，关闭一拖二、加大BLE广播间隔（如500ms），避免播歌过程中频繁开启page、page scan、inquiry scan等（可通过打印查看）
常见问题
测试和排查方法
进行以下测试时，先按照上文软件原因优化方案排除软件问题
- 实测干扰环境下rssi强度情况 查看耳机信号强度的手机APP：JL_RSSI_Test-V1.3.0-rssi-debug.rar
耳机软件需要添加代码或打开宏，以700N系列SDK为例，修改宏：
#define TCFG_USER_RSSI_TEST_EN 1 //通过spp获取耳机RSSI值，需要使能USER_SUPPORT_PROFILE_SPP
#define APP_ONLINE_DEBUG 0//这个要关掉
其他系列SDK同理参考700N系列。
耳机先连接手机，再打开APP，连上APP

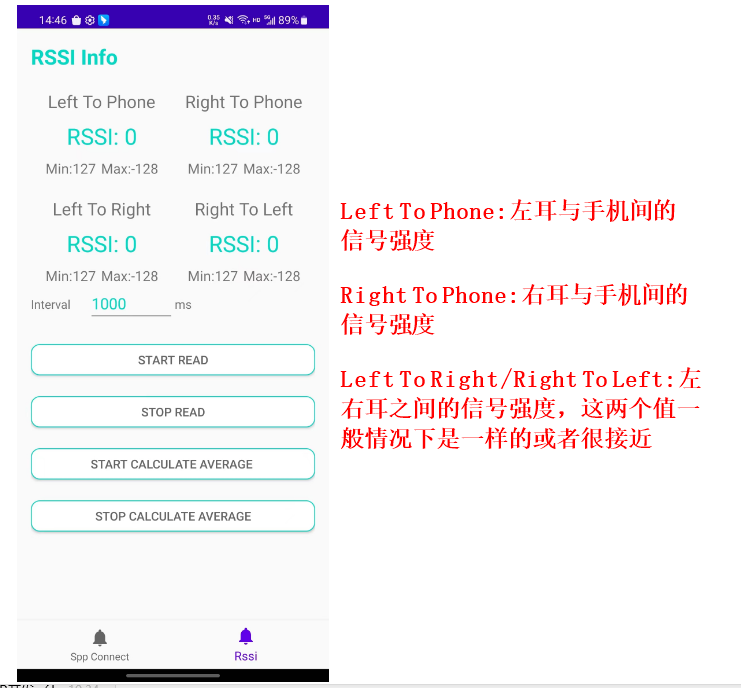

工具界面
常见参数情况：
- 左或右耳跟手机的rssi偏差，需要优化单耳RF
- 左右耳之间的rssi偏差，需要优化RF穿头效果
软件优化方案
- 调整音频码率 应用场景：单耳测试抗干扰也差，且RF已无优化空间。

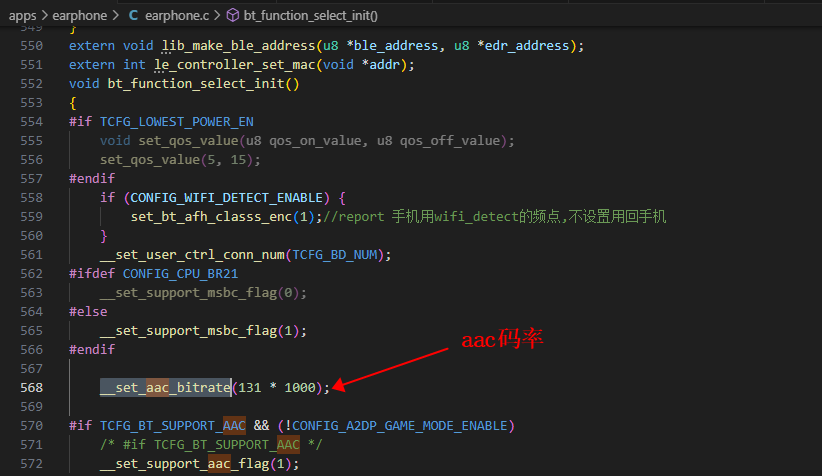

AAC码率，单位bit/s，越大越容易卡。

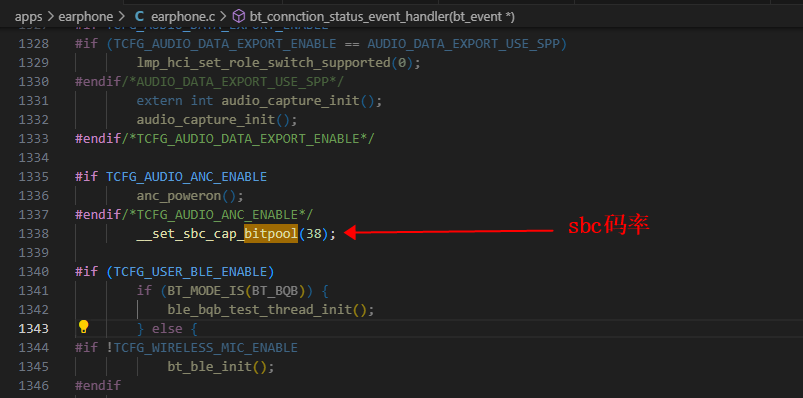

SBC码率：1 bitpool = 6～7 kbit/s，越大越容易卡。
- 加大延时 应用场景：单耳测试抗干扰也差，且RF已无优化空间。延时越小越容易卡。

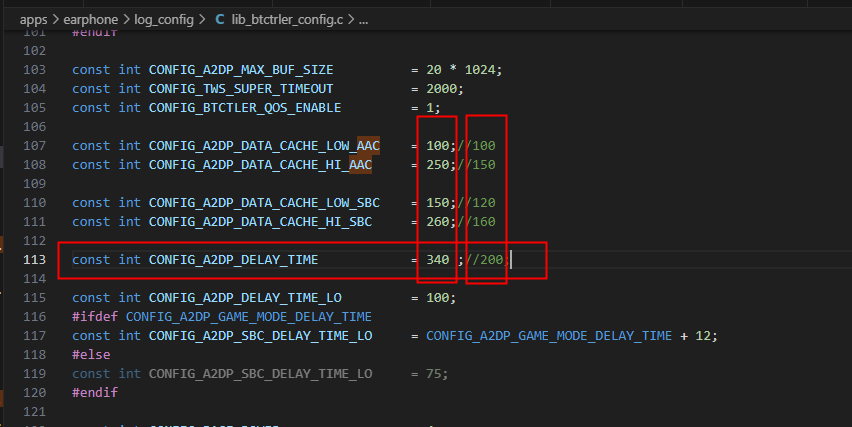

加大普通延时：修改了CONFIG_A2DP_DELAY_TIME之后，上面的CACHE也要对应修改，保证CACHE不能大于CONFIG_A2DP_DELAY_TIME，且LOW要小于HI，如截图。
加大动态延时：（700N系列非138版本的，建议升级到138版本，有更好的延时调整流程）

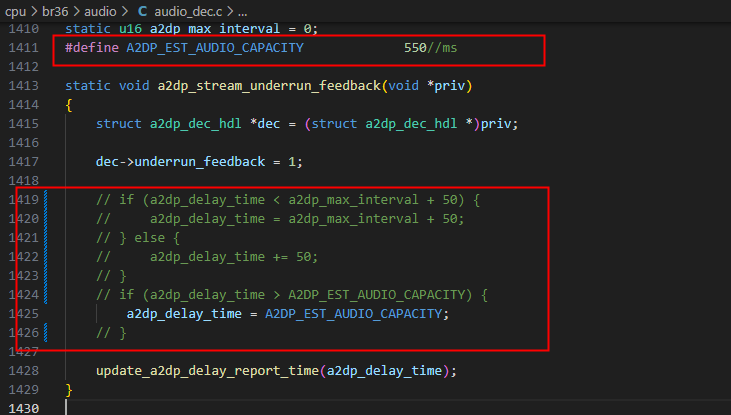

700N V136及以下版本修改如下，将450改到550，不要超过550（建议升级到138版本）
已经是700N V138版本的则无需修改
- 调整收发包策略 应用场景：单耳测试抗干扰OK，但对耳测试抗干扰差，排查到是对耳穿头效果差且RF已无优化空间。
添加下面的函数到代码中，底层会自行调用（目前700N系列可用）。
针对近身测试抗干扰：
当tws_rssi比较好时，如果per_v较大，说明主机信号已经变差，此时一般主从都会卡，需要优化耳机与手机的RF距离；
如果是单边卡顿，且tws_rssi比较差，那基本都是从机卡，此时需要优化主从之间的穿头效果；
如果RF也没啥可以优化，只能适当加大extws_nack_limit，最差的情况就是要关掉adjust_extws_en，同时将CONFIG_EXTWS_NACK_LIMIT_INT_CNT改为63，此改法可能会导致拉距变短。
//调整附加包的函数
//tws_rssi：主从间信号强度
//per_v：错包率，等于FF时表示无错包，77的话就是77%
//num：当前缓存音频包数
//extws_nack_limit：TWS不回应附加包限制，最大63，越大越接近纯监听效果（允许从机不回应主机），越容易出现主从一起卡顿的情况
//return adjust_extws_en：是否自动调整附加包
u8 get_extws_nack_adjust(char tws_rssi, u8 per_v, u8 num, u8 *extws_nack_limit)
{
u8 adjust_extws_en = 0;
/* printf("[%d,%d]\n",tws_rssi,num ); */
int max_num = CONFIG_A2DP_DELAY_TIME / 24;
if (num > 4 && num < (max_num / 2 + 2)) {
putchar('a');
*extws_nack_limit = CONFIG_EXTWS_NACK_LIMIT_INT_CNT - 1;
adjust_extws_en = 1;
} else if (num >= 3 && num < 4) {
putchar('b');
*extws_nack_limit = CONFIG_EXTWS_NACK_LIMIT_INT_CNT - 1 - 1;
adjust_extws_en = 1;
} else if (num >= 2 && num < 3) {
putchar('c');
*extws_nack_limit = 0;
adjust_extws_en = 1;
} else if (num < 2) {
putchar('d');
*extws_nack_limit = 0;
adjust_extws_en = 1;
}
/* if(adjust_extws_en&&tws_rssi>-70) */
/* if (adjust_extws_en && (per_v < 50)&&(per_v!=0xff)) { */
if (adjust_extws_en && ((per_v < 40) || (per_v == 0xff))) {
if (*extws_nack_limit < (CONFIG_EXTWS_NACK_LIMIT_INT_CNT - 1)) {
*extws_nack_limit = CONFIG_EXTWS_NACK_LIMIT_INT_CNT - 1;
putchar('L');
}
}
return adjust_extws_en;
}
