复用应用

📎 原始文档：https://www.kdocs.cn/l/cbu2vzvTtyNq 复用应用

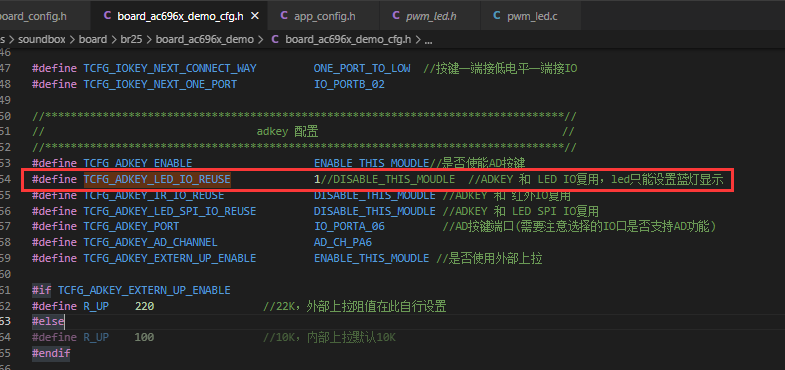

1. ADKEY与LED复用 ac696n_soundbox_sdk_v1.7.0：

2. AD104TF卡复用外挂flash功能注意
3. 默认有写好的流程，建议复用的引脚如下，

接线配置如下：

PA10 SDDAT SPICS
PA11 SDCLK SPIDI/DO（spi单线模式）
PA12 SDCMD SPICLK
PS：一定不可以将 SDCLK 和 SPICLK进行复用，由于两个都是clk脚，会导致设备通讯过程中有读取异常情况出现

1. TF卡复用外挂flash功能详细配置参考如下连接..链接：AD104TF卡复用外挂flash功能gitee配置参考
2. sd卡cmd 复用linein检测ad值获取不到 背景：
   ad采样有两种方式，一种是添加到系统默认的adc_scan中去，一种是临时添加一个ad采样用完就释放掉。linein检测中获取ad值是第二种临时的采样。
   在系统默认ad采样时寄存器JL_ADC->CON & BIT(4)中的值是1
   如果系统adc_scan 扫描的时间是偶数（奇数），linein_detect扫描的时间也是偶数（奇数），就会有大概率出现 adc_scan 的同时会执行linein_detect。把两者的扫描时间数设置为不同类型的时间，会减小发生的概率。
   主要原因：
   adc_enter_occupy_mode 没有把对应的ad通道添加到ad采样中去
   adc_occupy_run 中检测到ad通道为-1 直接返回0
   修改点：
   linein_dev.c中或者adc_api.c修改扫描时间（每个sdk可能有不一样，这里是以696 1.1.1sdk为演示）
   默认：
   sys_timer_add(arg, linein_detect, 50);//50偶数
   sys_s_hi_timer_add(NULL, adc_scan, 2);//2偶数
   修改：
   只修改 sys_timer_add(arg, linein_detect, 30);//30奇数
   或者只修改 sys_s_hi_timer_add(NULL, adc_scan, 5);//5奇数
   修改adc_enter_occupy_mode

void adc_enter_occupy_mode(u32 ch)
{
        /*****************************star****************************/
        #define USER_ADCH_MAX 10
    for(int i=0;(i<USER_ADCH_MAX) && (JL_ADC->CON & BIT(4));i++){
            asm volatile("nop");
    }
        /*****************************end****************************/

    if (JL_ADC->CON & BIT(4)) {
        return;
    }

    adc_queue[ADC_MAX_CH].ch = ch;
    cur_ch_value = adc_sample(ch);
}

4. AC706N系列HW_SPI分时复用使用方法 以下举例的方法是 norflash和 SPI RGB的分时复用方式
   SDK版本是 le_audio_AC706N_2.0.0(patch_08.03)
   br27_HW_SPI分时复用.rar
   说明：
   主要修改函数：

u8 led_spi_resume(void);//SPI RGB灯 硬件SPI恢复
u8 led_spi_suspend(void);//SPI RGB灯 硬件SPI挂起，norflash可以正常收发数据
void led_spi_send_rgbbuf(u8 *rgb_buf, u16 led_num); //主要的SPI 发送数据

void spi_rgb_test_func(void *priv)；//使用这个函数做RGB灯的测试

demoAC706_le_audio_2.0.0_p08.06_rgb与外挂flash复用spi_2025112209.7z
demo注意点：

1. rgb与flash复用时操作spi是互斥的，所以在同一时间只能做发送其中一种数据
   1. 互斥使用的是阻塞死等的方式，所以会相互影响
      1. 在pc下往外挂flash中写数据时会导致灯效的刷新时间，同时在发送rgb灯数据时会pend住pc的线程

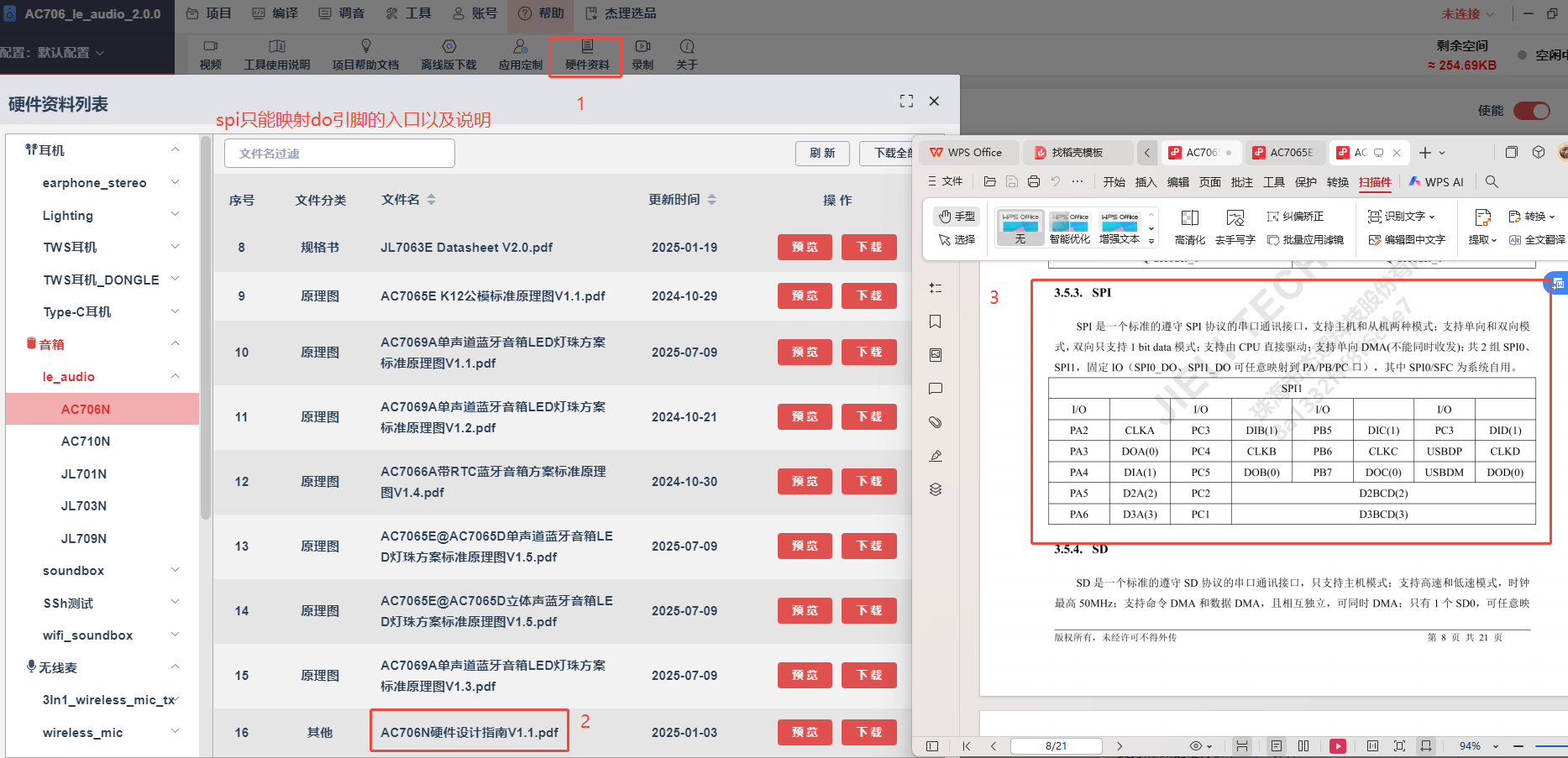

2. spi的引脚只能映射do口其他引脚不能映射，在项目帮助文档中的硬件设计指南有说明
