音箱可视化彩屏-入门到进阶开发指导
📎 原始文档：https://www.kdocs.cn/l/chwFstfLwzpb 音箱可视化彩屏-入门到进阶开发指导
目前支持内容：
- 彩屏：701 703
- 外挂FLASH放资源：701
- UNICODE字库：701 703 更为详细的问题可以参考手表UI使用指南：
穿戴手表JL701N-入门到进阶开发指导.otl
文字、图片、切图、时间等UI的简单入门实例：
UI入门简单实列.otl
701和703彩屏方面区别：
701:支持IMB+FLASH_SFC读取，在推屏UI处理上有优势。
703：只支持IMD推屏，UI效率不如701。
尽量选用701做彩屏开发，DEMO更完善，彩屏方面的外设更多，在UI不复杂情况下也可选用703.
701DEMO程序：(屏幕接口和外挂FLASH接口都是固定接口)
feature_701_leaudio_214_QSPI_4线SFCFLASH.zip
feature_7012_leaudio_214_SPI7789_双线FLASHSFC.zip
703DEMO程序：(屏幕接口接口是固定接口)
feature_703_LCD_ST7789.zip
- 功能模块调试：
- UI
- 注意事项：所有UI线程的控件操作都需要在UI线程下调用。具体传递消息的方法可以参考第三部分的 跨线程如何控制UI的控件
- 字库 ASCII 码是最早的字符编码标准，用于表示英文字符和一些特殊符号。
GB2312 和 GBK 是用于简体中文的字符编码标准。
Unicode 是为了解决全球字符集的统一而设计的，提供了唯一的字符标识。
UTF-8 和 UTF-16 是 Unicode 的变长字符编码方案，用于存储和传输 Unicode 字符，其中 UTF-8 在互联网上得到广泛应用。
可视化公版使用的字库为UNICODE字库，只支持使用UTF8编码和UTF16进行显示，其余编码如GBK GB2312等内码需要进行转换。具体转换实现参考第三部分文字编码。

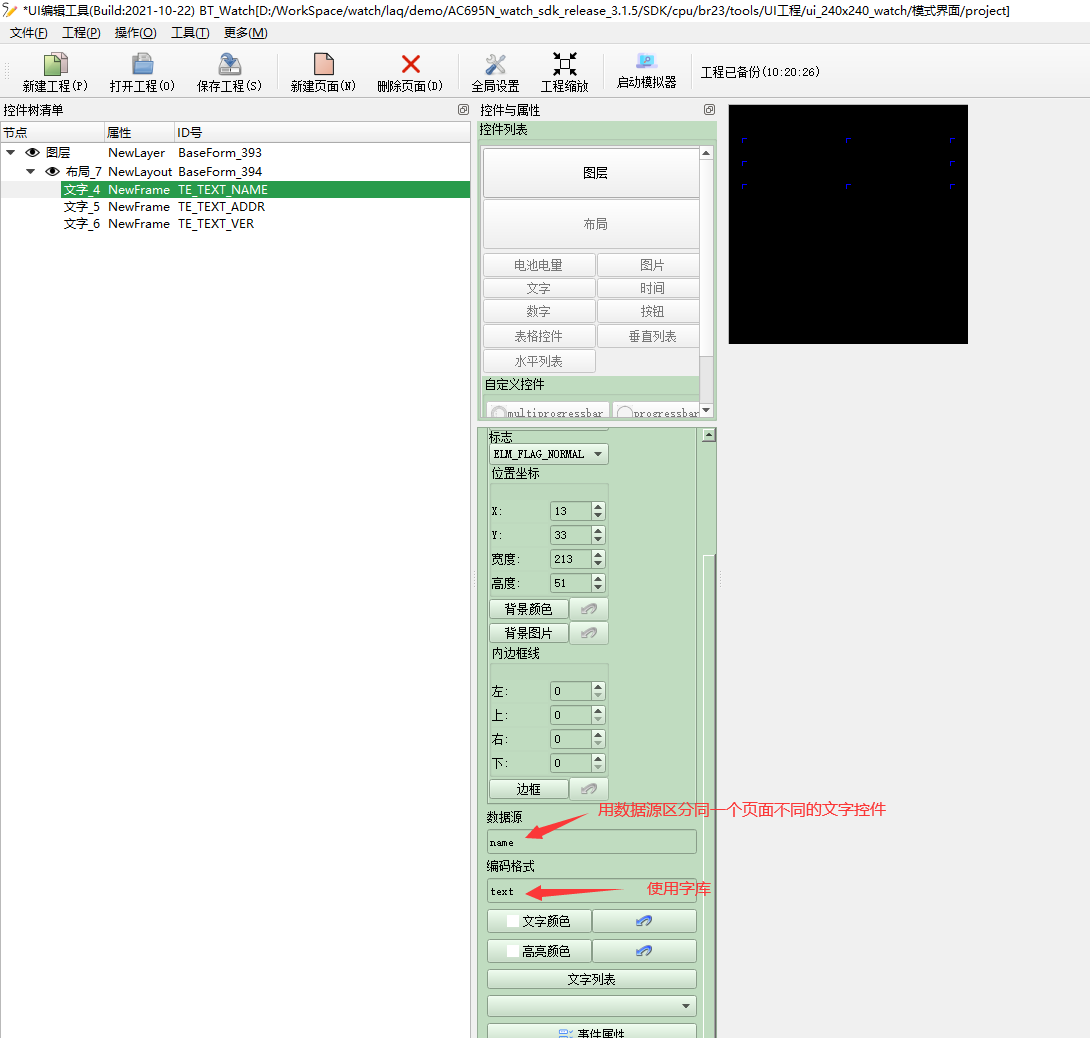

- 自己产生字库参考：字模提取工具说明.otl 只有text类型的字库才会调用字库，这也是歌词显示使用的数据类型
- 外设模块调试
- 外挂FLASH 由于芯片内部使用的是IMB硬件加速模块进行UI合成，需要对FLASH进行直接地址访问，所以FLASH只能使用SFC方式进行读取，使用的IO固定。

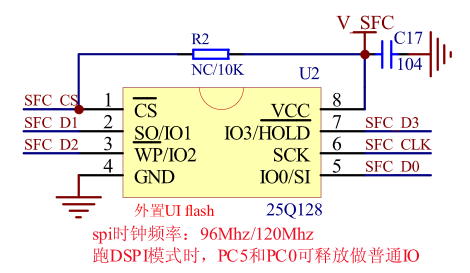

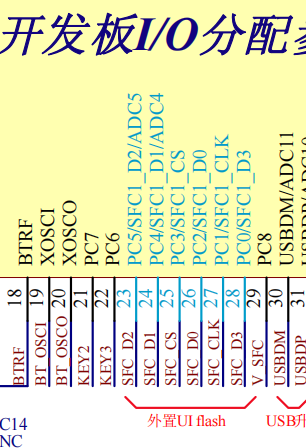

- 硬件 四线接法：

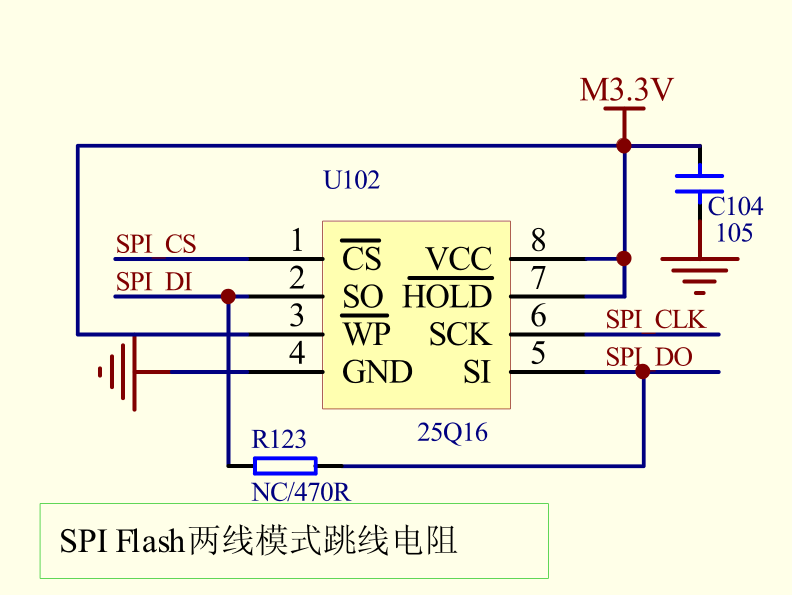

双线接法：
701：该IO口不能映射
双线情况使用CLK DO DI，其余D2 D3接高电平。
703：
还未调试 - 软件

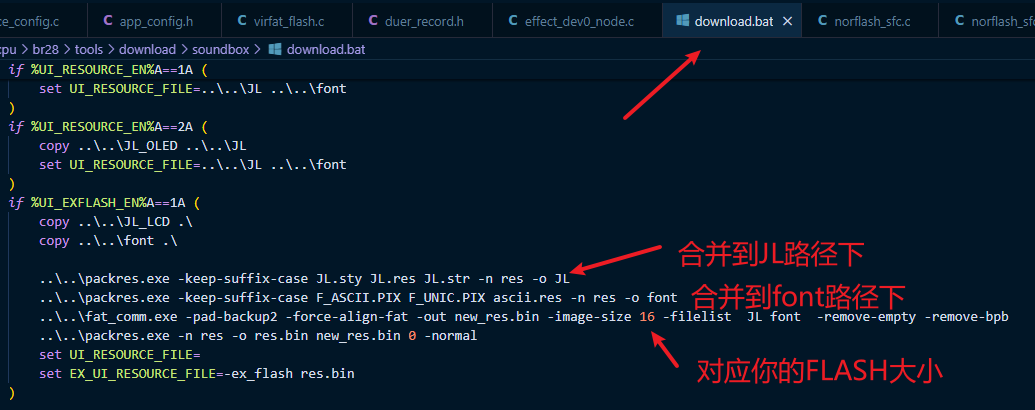

- 下载打包

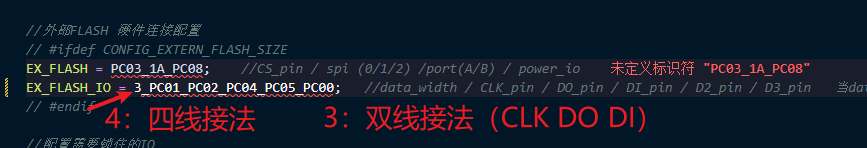

isd_config_rule.c配置：

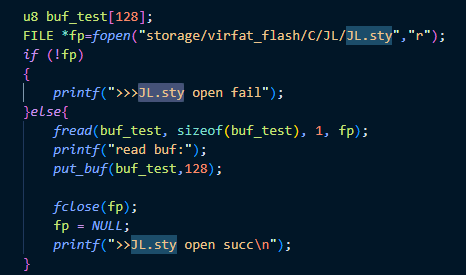

- 如何检验你的文件是否正常打开
通过fopen打开对应路径的资源文件，读出开头的一段的字符，和你打包进去的文件做对比。
u8 buf_test[128];
FILE *fp=fopen("storage/virfat_flash/C/JL/JL.sty","r"); //内置FLASH用open_resfile
if (!fp)
{
printf(">>>JL.sty open fail");
}else{
fread(buf_test, sizeof(buf_test), 1, fp);
printf("read buf:");
put_buf(buf_test,128);
fclose(fp);
fp = NULL;
printf(">>JL.sty open succ\n");
}
- 屏幕
- 硬件 支持：SPI DSPI QSPI 8线MCU推屏 701和703系列均使用固定IO。
701和703系列使用的IO口不一样，一定要注意！

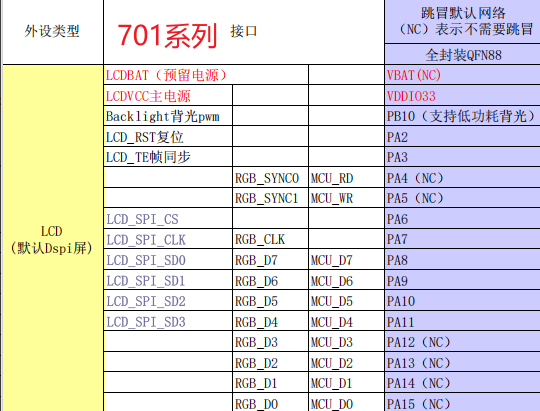

701系列使用的IO口：
例如：7789类型普通SPI口使用的IO为： CLK-> PA7 DAT->PA8 （DC/RS 数据命令选择脚可以映射）

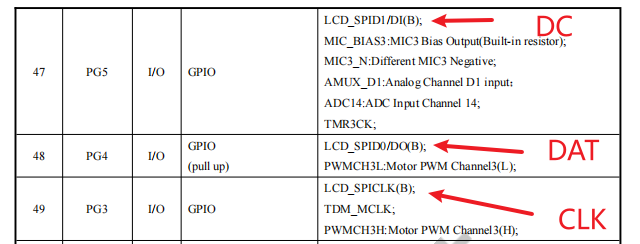

📌QA:如7012CPA9的IO口没有引出来怎么办？
使用另一组IMD的IO口：具体IO参考对应芯片datasheet。

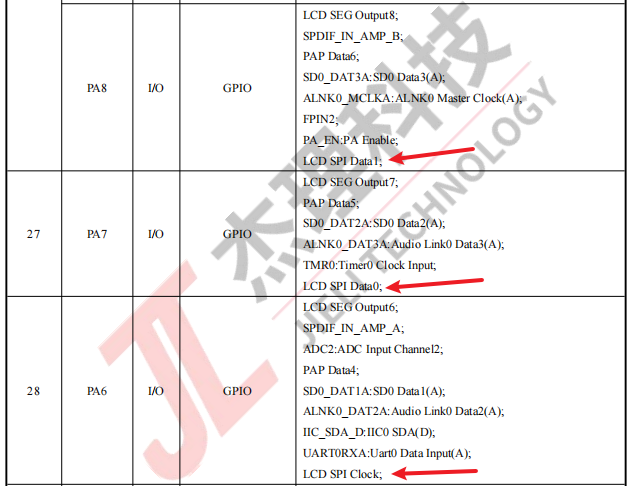

703系列使用的IO口：
例如7789系列的屏幕：CLK-> PA6 DAT->PA7 。（DC/RS 数据命令选择脚可以映射）
其余屏驱类型的用法和接法以数据手册说明为准。

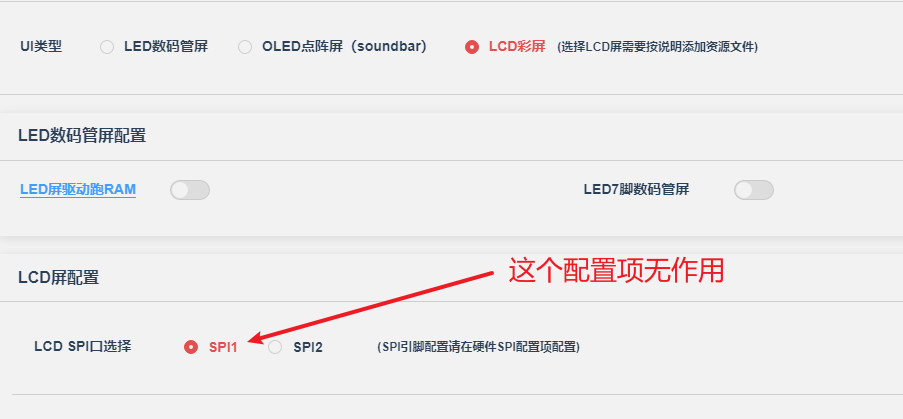

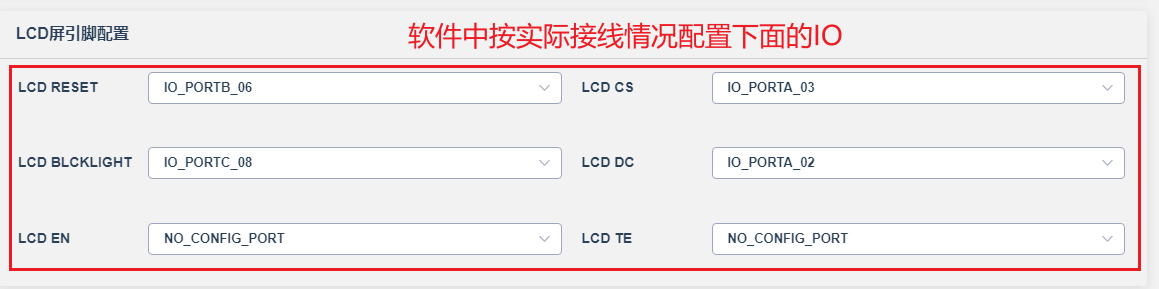

- 软件 注意：屏幕驱动使用的是IMD推屏，和SPI无关

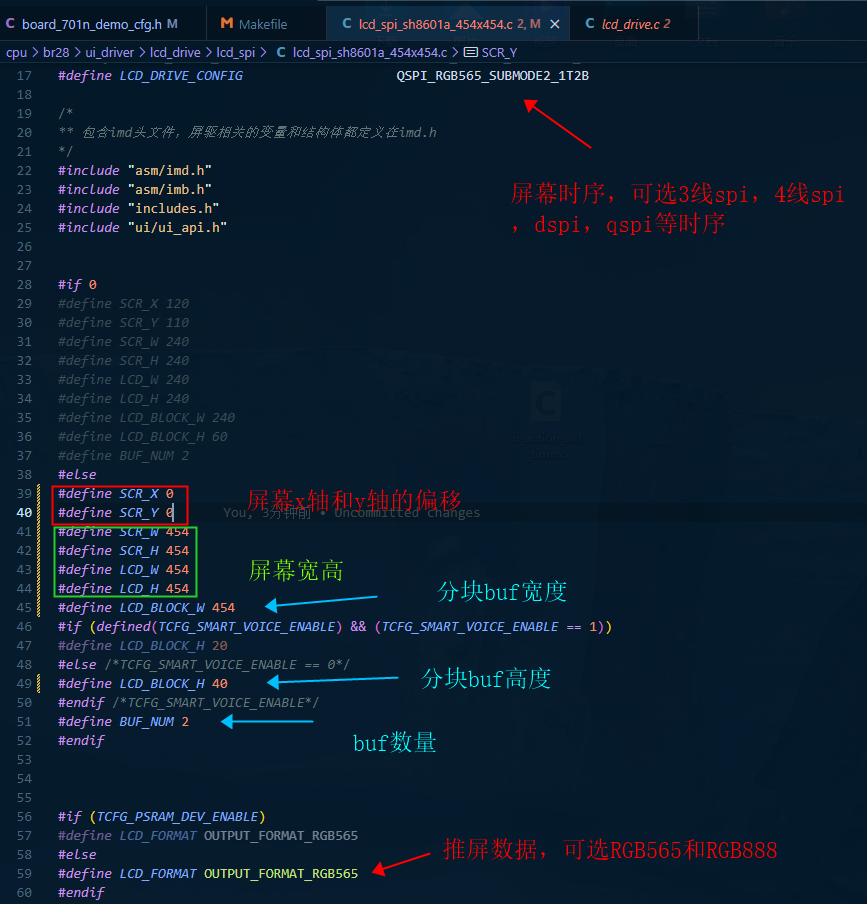

- 屏幕驱动代码说明
屏驱配置参考文档：（701和703是同样的）：

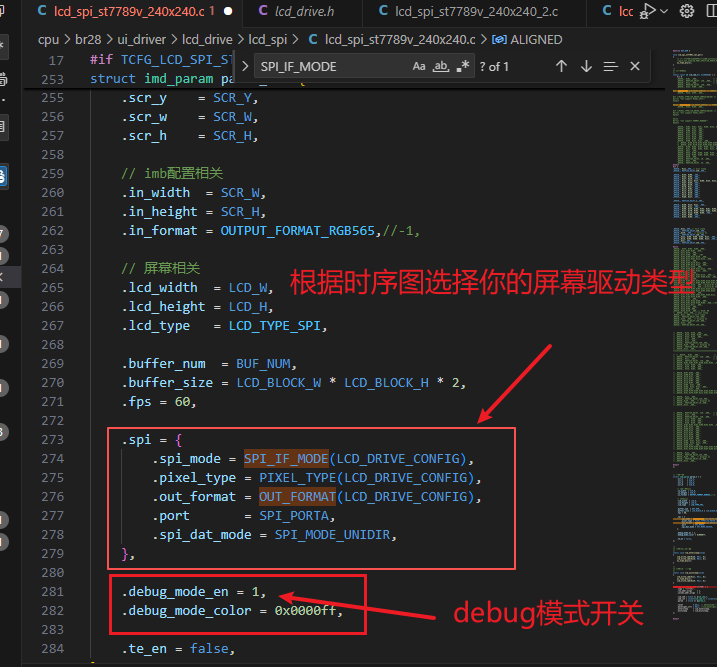

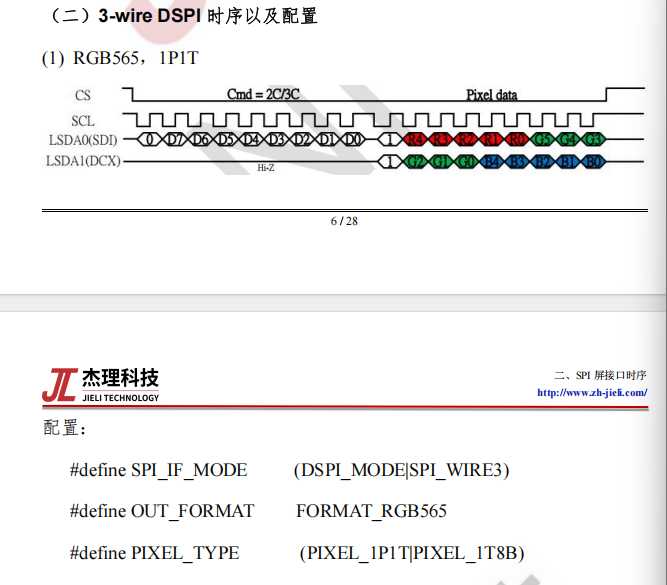

701N屏幕驱动配置说明.pdf - 如何点亮自己的屏幕 在确保IO连接正确的情况下，参考上面的文档，看对应的屏幕波形图示例，自己的屏幕符合哪一种波形时序图，去进行对应的配置
如果还是不亮，打开屏幕驱动的debug模式，这种情况下UI会持续的推纯色数据，逻辑分析仪抓取初始化数据和颜色数据是否正确，如果都是正确无误的，联系屏幕提供方协助看看。
- 触摸TP
- 硬件 触摸TP使用的硬件IO可以任意，能实现IO中断捕获功能即可

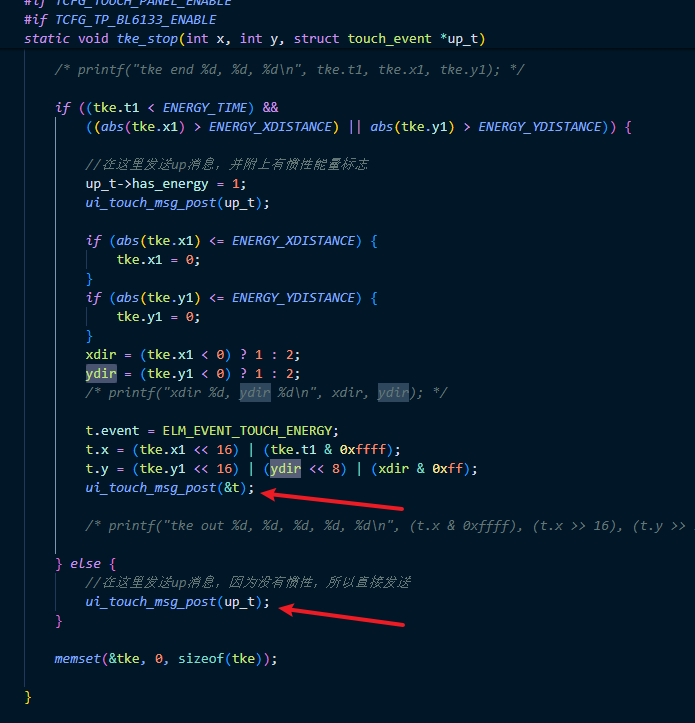

- 软件 在io触发的中断中，iic获取到此时的触摸数据后，通过ui_touch_msg_post往UI层传递坐标，其余效果实现都由UI层处理，用户只需要关注IO中断正常，IIC能正常读取到触摸数据即可。
常用功能调试 UI简单入门使用参考：
UI入门简单实列.otl歌词 通过TCFG_BT_MUSIC_INFO_ENABLE 控制，在蓝牙回调user_get_bt_music_info 中获取到歌词，专辑名，播放时间等
图片 支持蓝牙BIP图显。

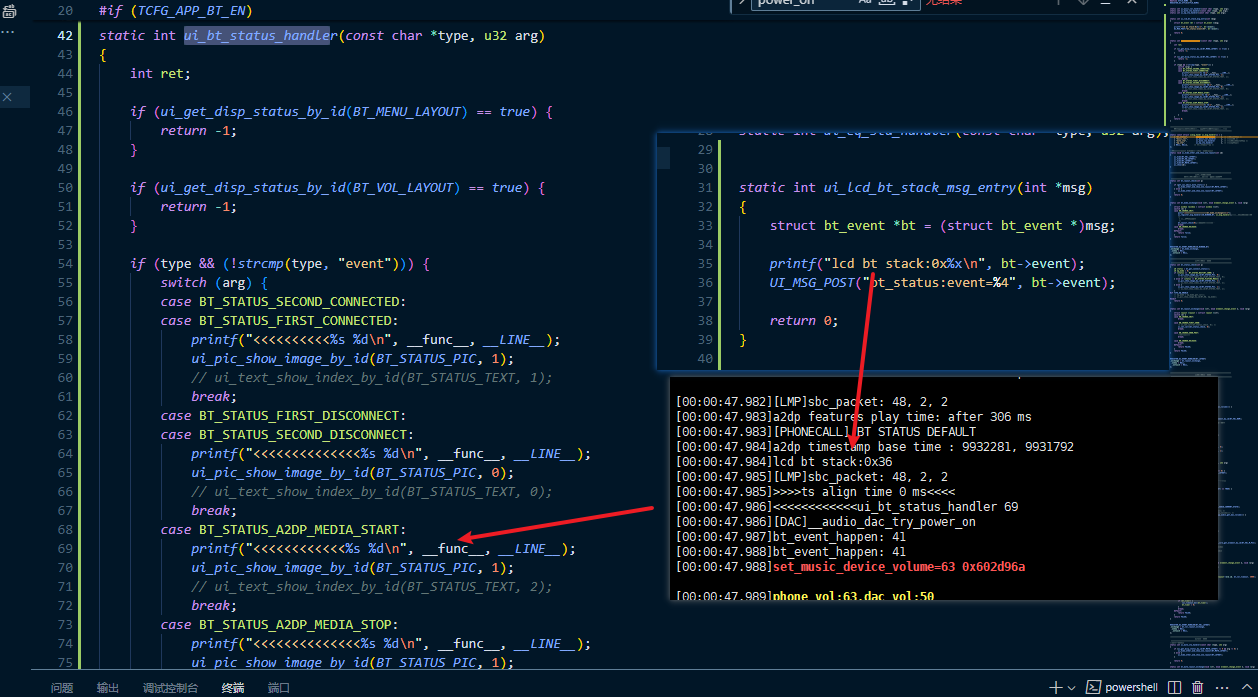

跨线程如何控制UI的控件
- 消息类事件 如蓝牙连接成功、开始播放音乐等系统事件等需要在UI线程中做处理的。
通过UI_MSG_POST将消息发送到UI线程进行处理 - 数据类事件 如歌词等，需要使用全局buf传递。数据接收完成后，发送消息让UI线程读取buf进去处理。
- 文字编码 常用文字编码分为内码和UNICODE码两种。
- 内码 （GB2312 GBK 1152字库） 内码是各国根据本国语言
