AC695N/AC696N FM天线静电防护措施说明V2.0

版本修订记录

干燥环境容易产生静电，生产中各个环节都可能引起静电，为避免生产环节中的静电对产品造成损坏，提升产品的抗静电能力，需要在所有生产环节加强静电防护。生产环节包括：方案设计、产品生产，组装，运输等。
注意：ESD 电路必须预留。

一、方案设计

原理图设计、 PCB layout。 方案规划的目标（产品、 PCBA）必须满足接触 ESD≧±4K 和空气 ESD≧± 8K。 原理图和 PCB 上需对天线进行保护，有以下措施：
1、 禁止用裸露的金属外壳做 FM 天线，例如：USB 座，TF 卡座，电源座等。在生产以及使用过程中， 比较容易导入静电，使芯片FM模块损坏，设计错误如图：

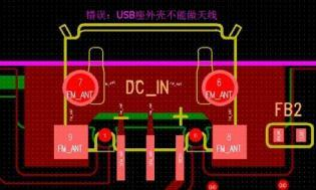

图 1 USB 座外壳做天线设计不合理

2、 FM 天线电路设计时，优先使用串电感，并电容的推荐匹配网络，预留静电管或双二极管电路结构，以提高FM 引脚的抗静电能力。PCB 设计时，ESD 管或二极管应靠近天线入口处，而匹配网络应靠近芯片FM天线引脚摆放。

图 2 参考电路 1 图 3 参考电路 2

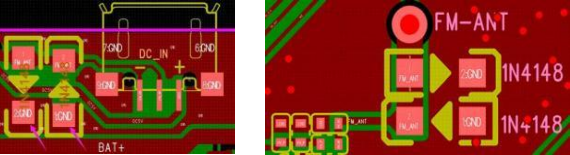

图 3 参考 PCB 布局

说明:

①天线匹配网路使用 LC 电路结构及相应参数，可以有效的提高 FM 抗静电能力，如参考电路所示，天线端串接电感 L1 后并联电容 C1，再接到芯片 FM 引脚端。 匹配网络要尽可能靠近芯片FM 引脚端。
②此修改对于在生产的机型不需要修改 PCB文件，只需要根据参数修改贴片图，调整贴片参数。
③调整参数后，收音效果请测试对比，如有差异，微调电容值和电感值大小。

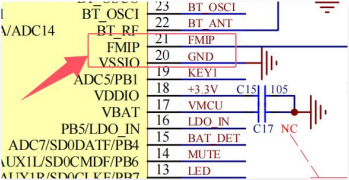

3、 若样机没有FM功能，需把FMIP 引脚和GND连一起，增加抗静电能力。

二、产品生产

产品生产会有很多的工序，每个环节都可能产生静电，因此要求生产各个环节都必须做好 静电防护，从源头上杜绝。如芯片烧写，PCBA 贴片、PCBA 抽检、后焊组装，测试，包装材料、烙铁等。
1、 任何跟芯片、PCBA 直接接触的设备必须做好接地处理，贴片机、一拖二烧录台和烧写器、一拖八烧写工具、测试盒、生产和组装台面、烙铁等，接地方法是单独拉一根地线接到公共大地上，并要万用表经常检查是否有漏电。
2、 一拖二烧写器 Socket 测试板的 FM 引脚焊接到地，用来消除烧写时频繁拿放芯片产生的静电。
3、 烧写、后焊、组装生产人员必须佩戴放静电手环，且必须用有拉地线的静电手环，不要用无线的静电手环，此类手环防静电效果弱。
4、 贴片时，先贴阻容料、 FM 天线匹配网络， ESD 管或二极管等，最后贴芯片。
5、 芯片贴板后，任何后续生产环节，都禁止触摸 PCBA 上的天线和匹配网络。
6、 包装材料禁止使用易产生静电的材料。
7、 运输过程，做好包装处理，隔绝静电。
8、增加生产环境的湿度、温度控制，温度应控制在 20℃~30℃之间，湿度应在 45%~80%之间。条件允许的情况下，可在车间工位上增加加湿器。

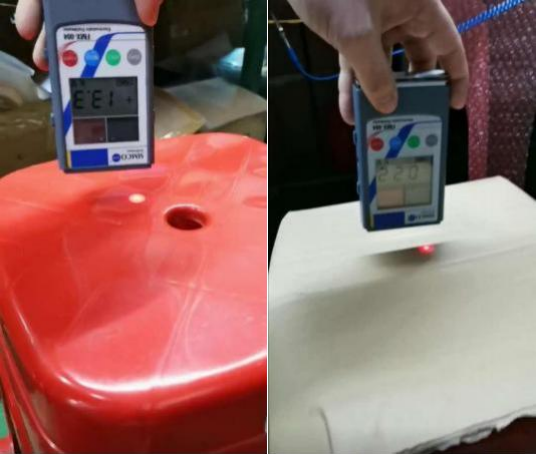

特别注意：在使用塑料凳子时，要用绝缘材质套在凳子上（如就地取材，纸皮，放置在板凳上），最直接的用木头凳子代替。
