JL耳机方案麦克风声学测试指令_V2.0

📎 原始文档：https://www.kdocs.cn/l/cswtGw8nCp5w

JL耳机方案麦克风声学测试指令

Zhuhai Jieli Technology Co. , LTD

修改记录

版本	更新日期	描述
V1.0	20220719	初始版本
V1.1	20230608	添加新的数据格式；支持双麦差值校准、DEC_DUT模式
V2.0	20231215	删除旧格式55BB，完善新格式55CC指令集

目录
一、软件配置................................................. 3
（一） AC897/AD697/AD698/AC700 配置...............................错误！未定义书签。
（二） AC701 配置.................................................错误！未定义书签。
二、数据格式................................................. 4
（一） JL上位机在线调试协议........................................................4
（二） Payload数据格式：MAGIC+CRC16+DATA ..........................错误！未定义书签。
三、通话声学测试示例......................................... 5
四、 ANC麦声学测试示例........................................ 6
五、通用测试示例............................................. 7

一、软件支持版本

（一）AC700N

可视化 AC700N-demo 2.0.2 (patch_ 05)以后

（二）AC701N

ac701n_earphone_release_v1.6.0 以后
可视化 AC701N-demo 1.0.0 (patch_ 04)以后

二、软件配置

自动测试命令需软件支持，打开以下配置即可

（一）ac701n_earphone_release_v1.6.0

● TCFG_AUDIO_CVP_DUT_ENABLE：音频产测总使能
● TCFG_AUDIO_MIC_ARRAY_TRIM_ENABLE：麦克风阵列校准，用于补充MIC频响的幅度差异

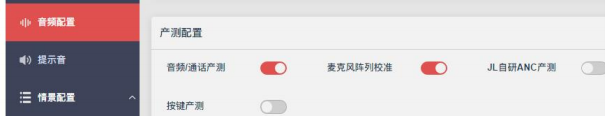

（二）可视化SDK

●音频/通话产测：音频产测总使能
●麦克风阵列校准：麦克风阵列校准，用于补充MIC频响的幅度差异 Tips: 如果没有开产测宏，发送命令，则没有回复。

三、数据格式

（一）JL上位机在线调试协议

Byte offset	备注
0	数据包的长度（从offset = 1起计算）
1	数据包类型
2	Seq ,数据包序号，循环递增，取值范围（0~255）
3~N	Payload具体数据

Tips: 其中ENC指令，数据包类型为0X0B；seq 可填 1。数据格式为小端格式。

（二）（新格式）Payload数据格式：MAGIC+CRC16+DATA

MAGIC (u 16)	CRC16 (u 16)	CMD	DATA
标识符0X55CC	CRC16校验	命令号	数据
2 Byte	2 Byte	1 Byte	长度不限

Tips：CRC16（CRC-XModem）只需校验CMD+DATA 的数据

DATA命令信息

DATA命令	0x01 关闭算法，测试通话主MIC
	0x02 关闭算法，测试通话副MIC
	0x03 打开ENC全部算法
	0x04 开启ANS/DNS 降噪算法
	0x05 关闭ANS/DNS 降噪算法
	0x06 测试TWS FF MIC 或者头戴式/挂脖左FF MIC
	0x07 测试TWS FB MIC 或者头戴式/挂脖左FB MIC
	0x08 测试头戴式/挂脖右FF MIC
	0x09 测试头戴式/挂脖右FB MIC
	0x0D 关机指令
	0x0E 测试三麦算法FB mic频响
	0x0F 双麦ENC MIC DIFF值下发
	0x10 双麦ENC MIC CMP 使能控制
	0x11 双麦ENC MIC CMP补偿值清除记忆
	0x12 CVP 算法单元独立控制
	0x13 DEC 产测模式设置（bypass数据处理）
	0x14 设置MIC 与目标金机MIC 的差值

DATA反馈信息

DATA命令	0xA1未知命令
	0xA2 CRC错误
	0xA3 VM写入错误

四、测试示例

（一）通话声学测试示例

执行步骤
Step 1 : 先进入HFP
Step2 : 再发SPP命令，对应命令的数据源走上行输出

1、关闭算法，测试通话主MIC

上位机发送：09 0B 01 CC 55 30 37 01 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **

2、关闭算法，测试通话副MIC

上位机发送：09 0B 01 CC 55 60 6E 02 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **

3、关闭算法，测试通话FB MIC （需支持三麦通话降噪）

上位机发送：09 0B 01 CC 55 01 1B 0E 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **

4、开启ENC全部算法

上位机发送：09 0B 01 CC 55 50 59 03 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **
Tips：由于DNS（神经网络降噪算法）会削弱产测扫频信号，造成输出频响抖动，在开启ENC全部算法开启情况下，提供以下两条命令，单独开关ANS/DNS。
5、打开ANS/DNS 降噪算法（非关闭算法状态）上位机发送：09 0B 01 CC 55 C0 DC 04 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **

6、关闭ANS/DNS 降噪算法（非关闭算法状态）

上位机发送：09 0B 01 CC 55 F0 EB 05 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **

7、 CVP算法独立单元控制（非关闭算法状态）

用于独立控制CVP通话算法各个模块，如AEC/NLP/NS/AGC/ENC/AGC 命令规则：DATA = 目标模块cmd（ u8）+ 使能控制（u8）

enum { //目标模块对应cmd
CVP_AEC_SWITCH = 1 ,
CVP_NLP_SWITCH = 2 ,
CVP_NS_SWITCH = 3 ,
CVP_AGC_SWITCH = 4 ,
CVP_ENC_SWITCH = 5 ,
CVP_AGC_MAX_LVL = 6 , 8. } ;
上位机发送：09 0B 01 CC 55 ** ** 12 02 00 ** **
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **
Tips：上图黄色区域为CRC16校验码，不做校验可修改此处为 01 00；蓝色区域为seq，会实时变化， seq可不做校验,绿色区域为DATA

（二）ANC麦声学测试示例

执行步骤

Step 1 : 先进入HFP
Step2 : 再发SPP命令，对应命令的数据源走上行输出
1、测试TWS FF MIC 或者头戴式/挂脖左FF MIC 上位机发送：09 0B 01 CC 55 A0 B2 06 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **
2、测试TWS FB MIC 或者头戴式/挂脖左FB MIC 上位机发送：09 0B 01 CC 55 90 85 07 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **

3、测试头戴式/挂脖右FF MIC

上位机发送：09 0B 01 CC 55 A1 A9 08 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **

4、测试头戴式/挂脖右FB MIC

上位机发送：09 0B 01 CC 55 91 9E 09 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **
Tips：上图黄色区域为CRC16校验码，不做校验可修改此处为 01 00；蓝色区域为seq，会实时变化， seq可不做校验

（三）通用测试示例

执行步骤
Step 1 : 任意时刻发送命令，小机立刻执行动作
支持系列：全系列

1、关机指令

上位机发送：09 0B 01 CC 55 51 42 0D 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00
小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **
Tips：上图黄色区域为CRC16校验码，不做校验可修改此处为 01 00；蓝色区域为seq，会实时变化， seq可不做校验

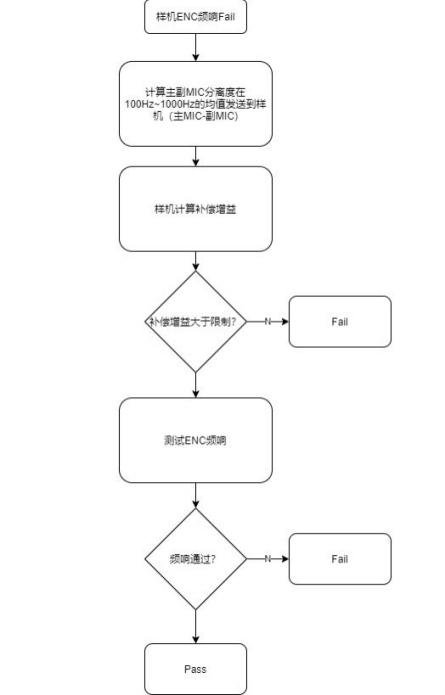

（四）双麦ENC MIC校准测试示例

1、发送MIC_DIFF值到小机（主麦-副麦）
(根据IEEE 754 二进制浮点数运算标准，如DIFF = 1.0dB，对应 16进制3f 80 00 00)
计算主副MIC分离度在 100Hz~ 1000Hz 的均值发送到样机（主麦 - 副麦）
命令规则：DATA = MIC_DIFF值（浮点fl。at）
上位机发送：0D 0B 01 CC 55 6C 50 0F 04 00 00 00 80 3F
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **

2、MIC CMP补偿使能

上位机发送：0A 0B 01 CC 55 B6 3C 10 01 00 01
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **

3、MIC CMP补偿关闭

上位机发送：0A 0B 01 CC 55 97 2C 10 01 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **

4、MIC CMP补偿值清除

上位机发送：09 0B 01 CC 55 53 74 11 00 00
小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00 小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **

5、发送金机MIC差值到小机（主麦、副麦、FB麦）

(根据IEEE 754 二进制浮点数运算标准，如主麦差值 = 1.0dB （16进制3f 80 00 00)、副麦差值 = 2.0dB （16进制40 00 00 00)、 FB麦差值 = -1.0dB （16进制BF 80 00 00)计算主副MIC分离度在 100Hz~ 1000Hz 的均值发送到样机（主麦 - 副麦）
命令规则：DATA = 主麦差值（浮点fl。at）+副麦差值（浮点fl。at）+ FB麦差值（浮点fl。at）
上位机发送：15 0B 01 CC 55 AB 31 14 12 00 00 00 80 3F 00 00 00 40 00 00 80 BF 小机成功收到，并执行成功则回复：09 0B ** CC 55 30 37 01 00 00
小机成功收到，并执行错误则回复：09 0B ** CC 55 ** ** ** ** **
Tips：上图黄色区域为CRC16校验码，不做校验可修改此处为 01 00；蓝色区域为seq，会实时变化， seq可不做校验
