AC210N音箱问题整理

📎 原始文档：https://www.kdocs.cn/l/cbJLPaQQ9Pes AC210N音箱问题整理
前言：本文档整理将以各个SDK遇到的共性问题做整理汇总，可直接根据所使用的sdk版本及功能快速索引相关问题点

开发注意点

AC210N 系列开发需要使用CKEY，跟之前KEY不兼容需要联系工程助理申请
AC210N 系列开发使用PB1需要注意 IO默认对电压1/2分压，还要开下拉

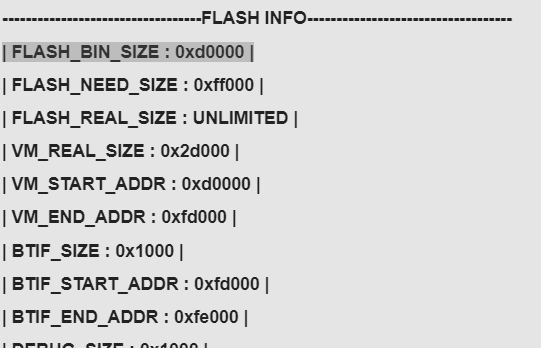

查看生成代码大小的方法

查看编译信息中的 | FLASH_BIN_SIZE : 0xd0000 |

共性问题

AC210N_le_audio_1.2.0 带ckey的升级固件，使用测试盒升级会出现异常根本原因：测试盒暂未兼容带ckey的AC210N的升级固件。
处理方法：测试盒升级以下的临时版本1.3.5进行调试，最新版本会在5月底更新。
1.3.5_test.rar

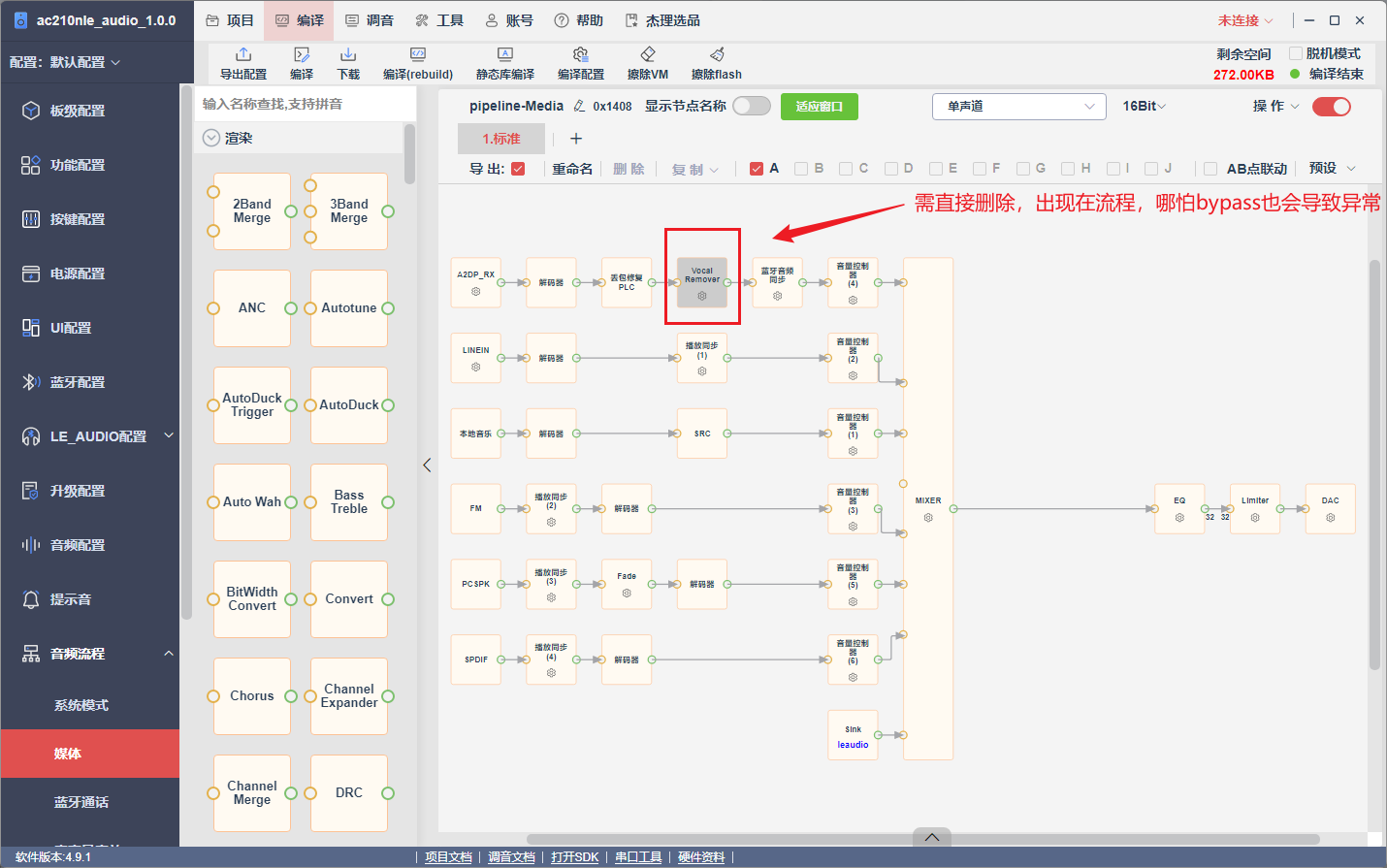

AC210N_le_audio_1.2.0 配置单声道后播放右声道音频无声处理方法：
直接删除音频流程内的vocal_remover节点。如果需要用到该节点，需要等版本更新，新版本已修复该问题。

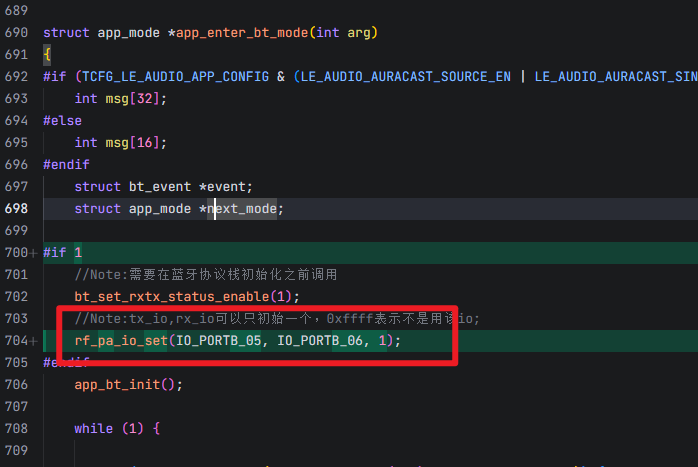

AC210N_le_audio_1.2.0 配置蓝牙PA不起作用使用注意点：
不带后台的方案：退出蓝牙需要把PA的使能关掉。
带后台的方案：打开蓝牙初始化一次即可。不需要重复初始化。

替换掉原来的蓝牙PA控制函数
1.3.0 SDK版本该函数已经加进SDK


#include "gpio.h"

void rf_pa_io_set(u8 tx_io, u8 rx_io, u8 en)
{
    static u8 last_en = 0xff;
    if (last_en == en) {
        printf("The PA of rf_pa_io has been switched on!!!!!!!!!!!!!!!!\n");
        return;
    }
    last_en = en;
    if (en) {
        gpio_och_sel_output_signal(tx_io, OCH_WL_AMPE);
        gpio_och_sel_output_signal(rx_io, OCH_WL_LNAE);
    } else {
        gpio_och_disable_output_signal(tx_io, OCH_WL_AMPE);
        gpio_och_disable_output_signal(rx_io, OCH_WL_LNAE);
    }
    gpio_hw_set_direction(IO_PORT_SPILT(tx_io), 0);
    gpio_hw_write(tx_io, 0);
    gpio_hw_set_direction(IO_PORT_SPILT(rx_io), 0);
    gpio_hw_write(rx_io, 0);

}

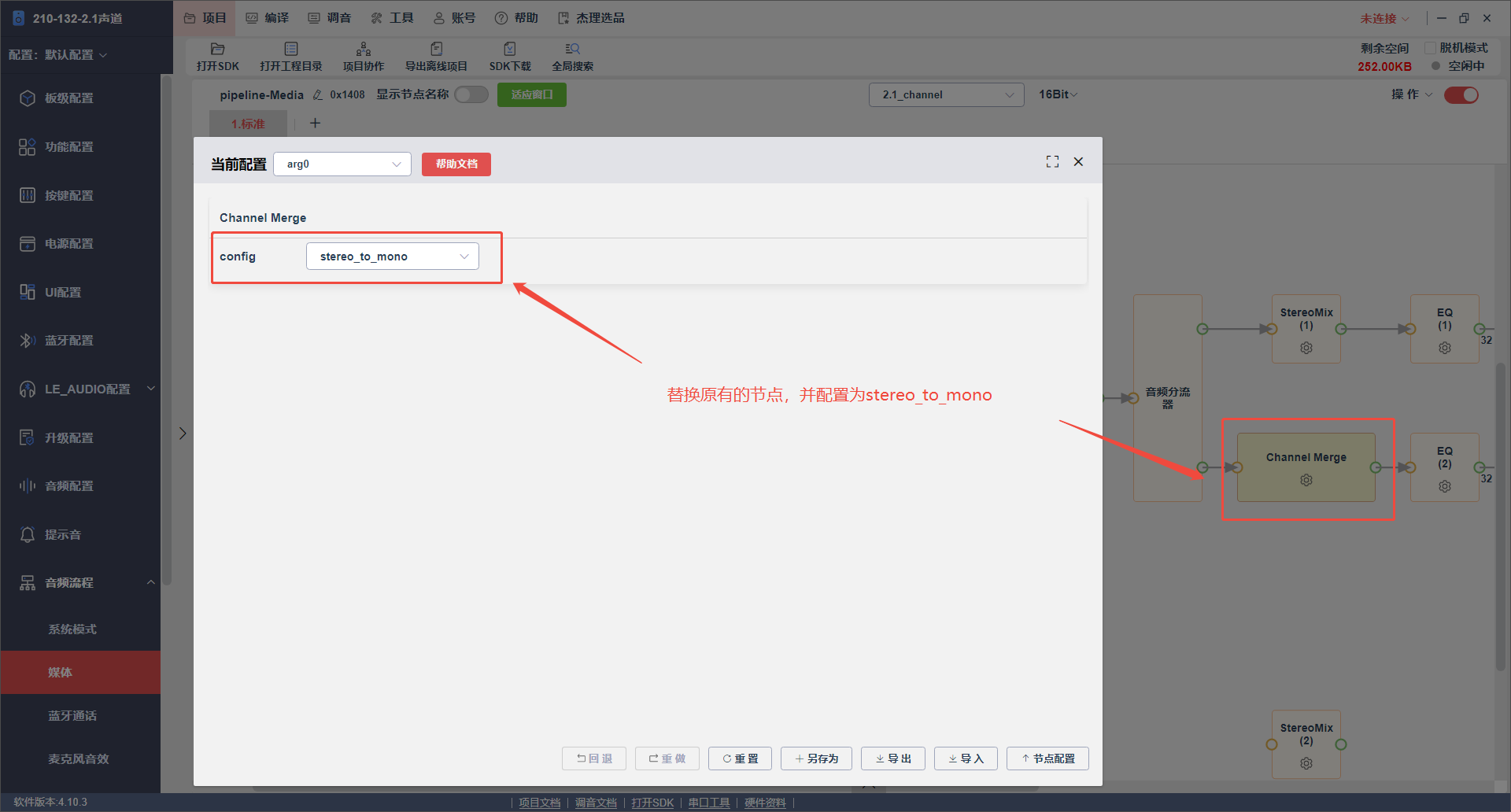

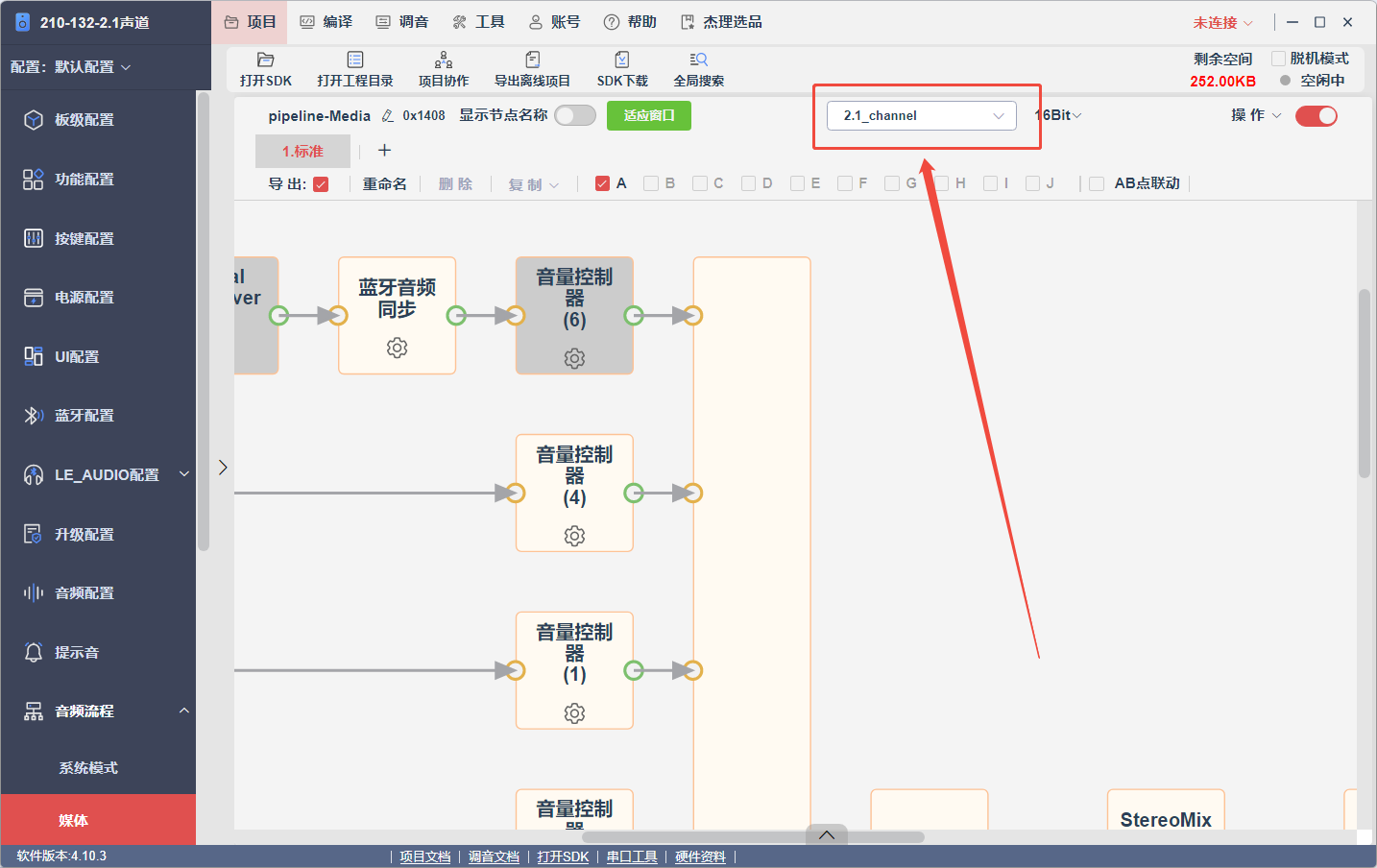

AC210N_le_audio_1.3.2beta.01 媒体使用2.1声道音频流没声音媒体使用2.1声道音频流dac没有声音
修改：

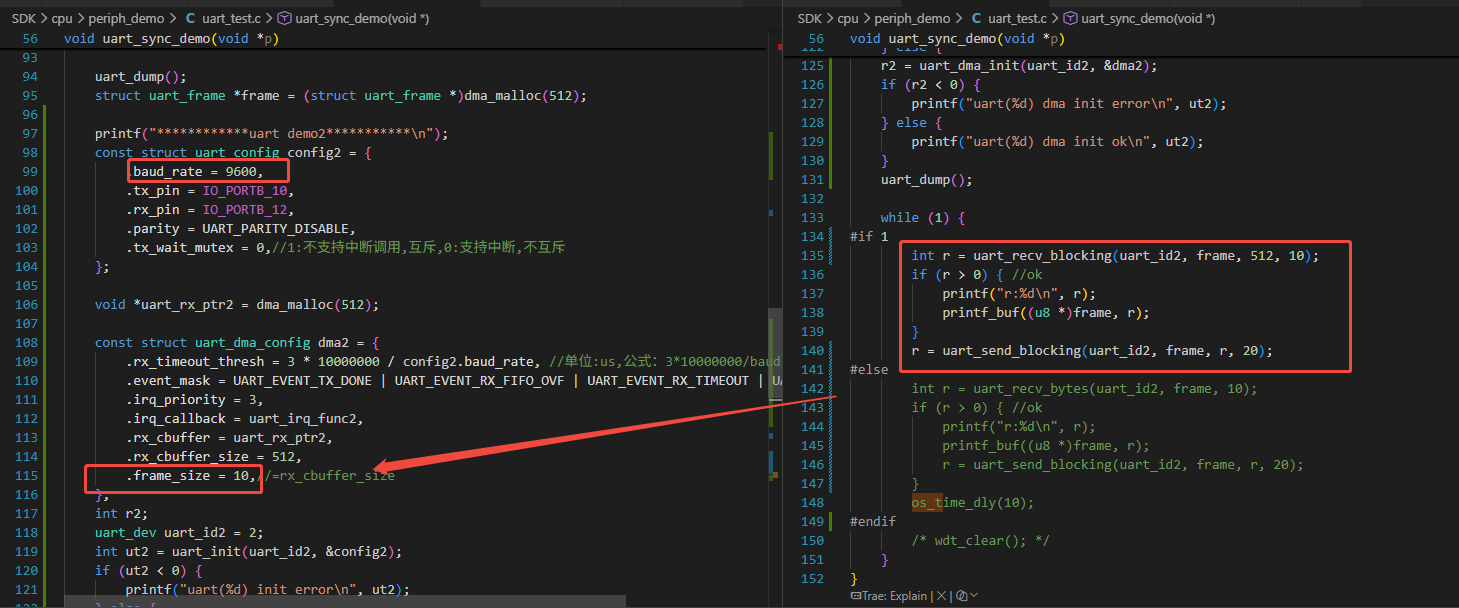

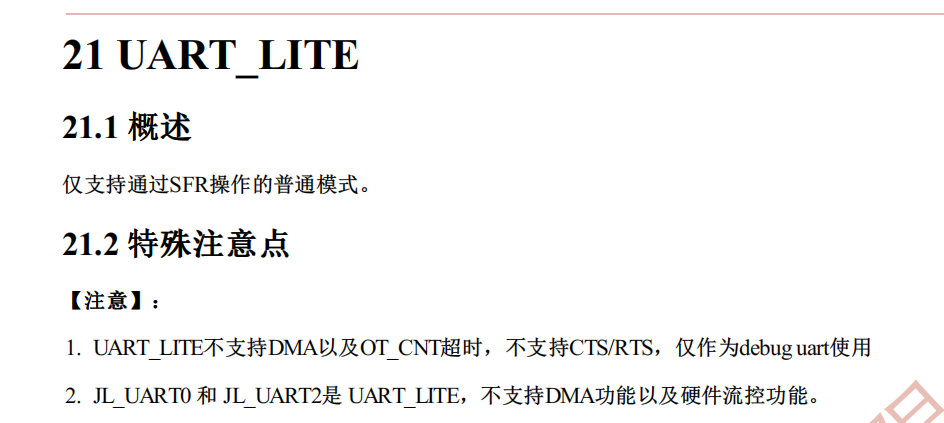

AC210N 不带DMA的UART2串口API配置使用问题 AC210的uart2硬件没有DMA，也没有uart空闲中断，因此系统忙时容易丢中断。
底层库函数设计baud只支持9600或以下
库里面的uart2驱动只支持固定帧长接收，.frame_size。
当接收的数据量累计等于设置的frame_size，才会读取返回、或者触发中断。

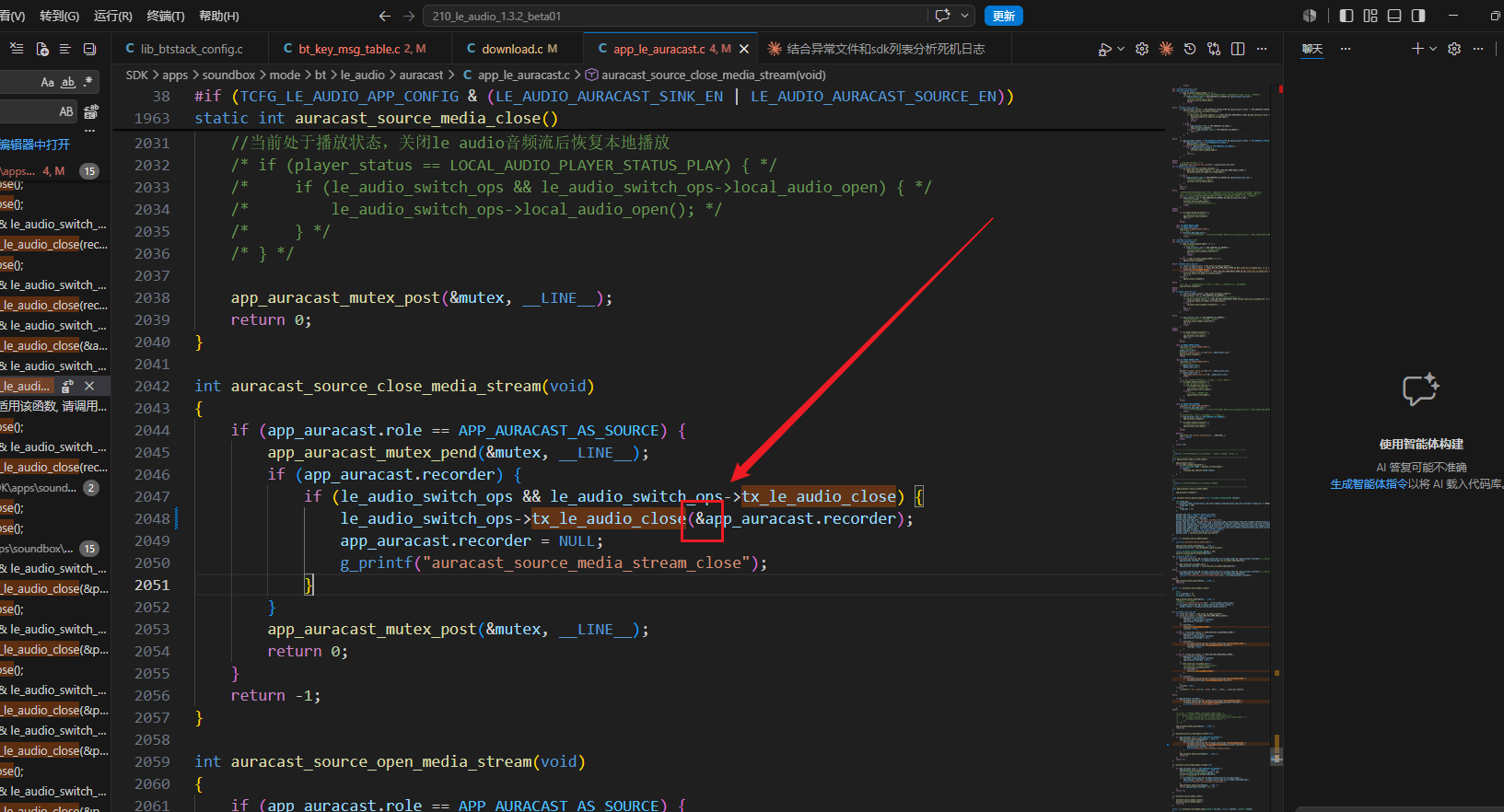

AC210N_le_audio_1.3.1 开auracast时手机抢播会触发死机问题描述：设备开启一拖二和音频抢播，然后连接两台手机，其中一台播放再进入Aurocast，再用另一台手机播放抢播会出现死机。
处理方法：
需要在截图这里加个&，建议直接更新到最新的1.4.0版本，已修复该问题。
AC210N_le_audio_1.3.1-经典蓝牙自定义HID-编译不通过-底层库缺少函数实现bt_sdp_create_diy_hid_service 解决方案：

使用AC210N_le_audio_1.4.0版本或者以上，已经修复了这个编译报错问题
参考这个提供的hid_user.c进行二次开发，需要注意到API接口命名有所变化。比如原来的bt_sdp_create_diy_hid_service函数，要改为 bt_sdp_create_diy_hid_service_overwrite
hid_user.c

问题处理

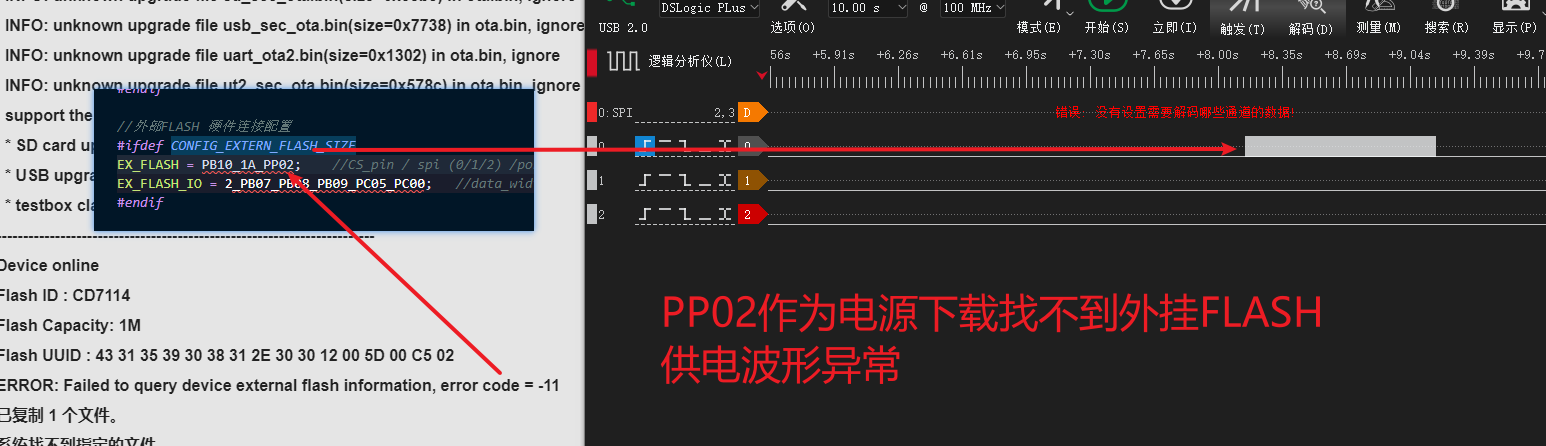

外挂FLASH下载的IO供电口不受控处理办法：更换loader.bin
br31loader处理外挂FLASH下载.7z

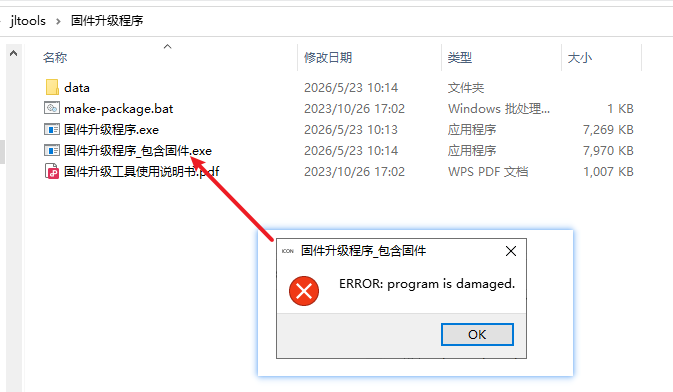

AC210升级工具合成带有固件的固件升级程序无法打开正常使用。处理办法：换新的固件升级程序。
固件升级程序_1.4.48.d(修改AC210合并固件升级程序异常).7z

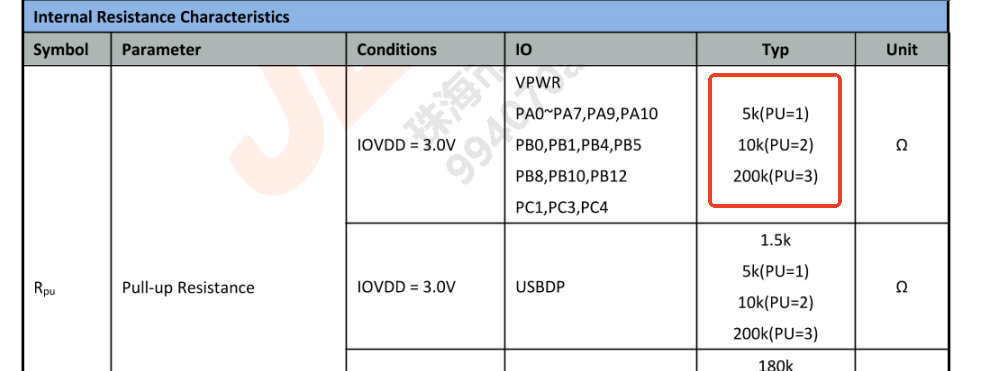

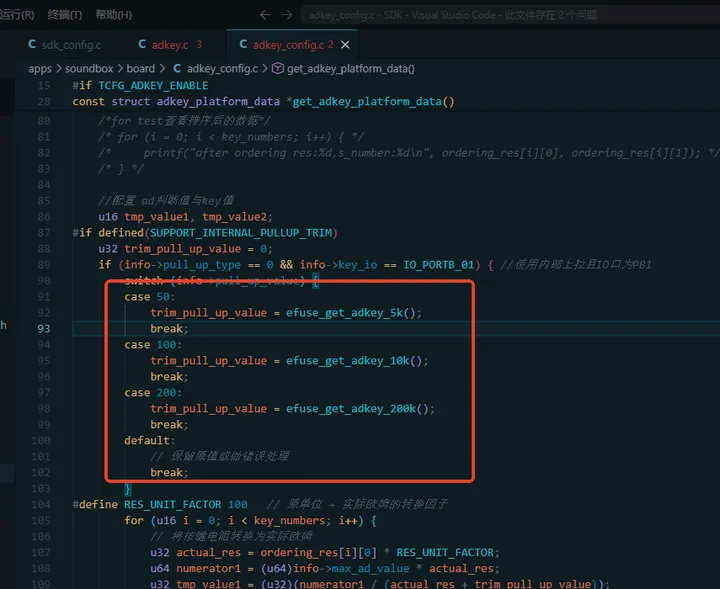

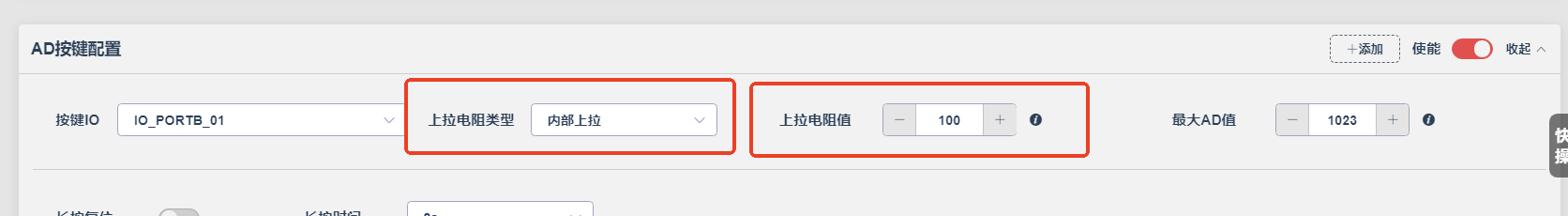

AC210N_le_audio_1.4.1 ADkey 开内置上拉，无效问题处理大家配内置上拉的时候，要注意填写正确的上拉电阻。不然会不起作用。
5K -> 50
10K -> 100
200K -> 2000

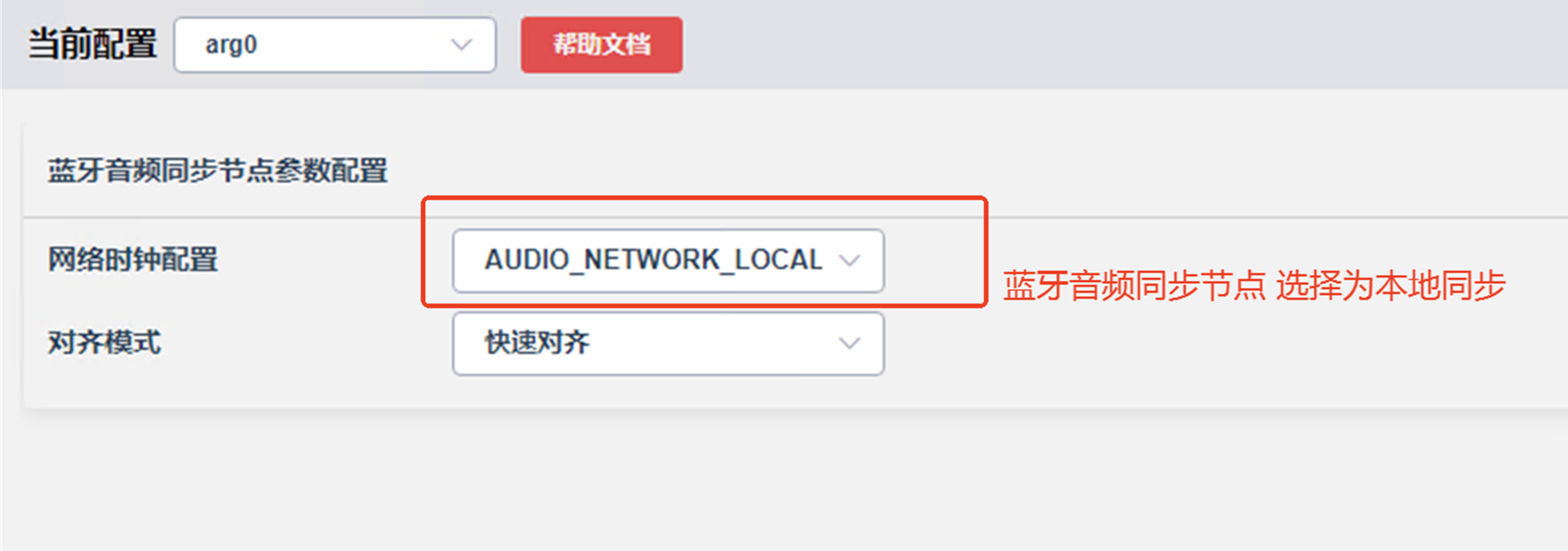

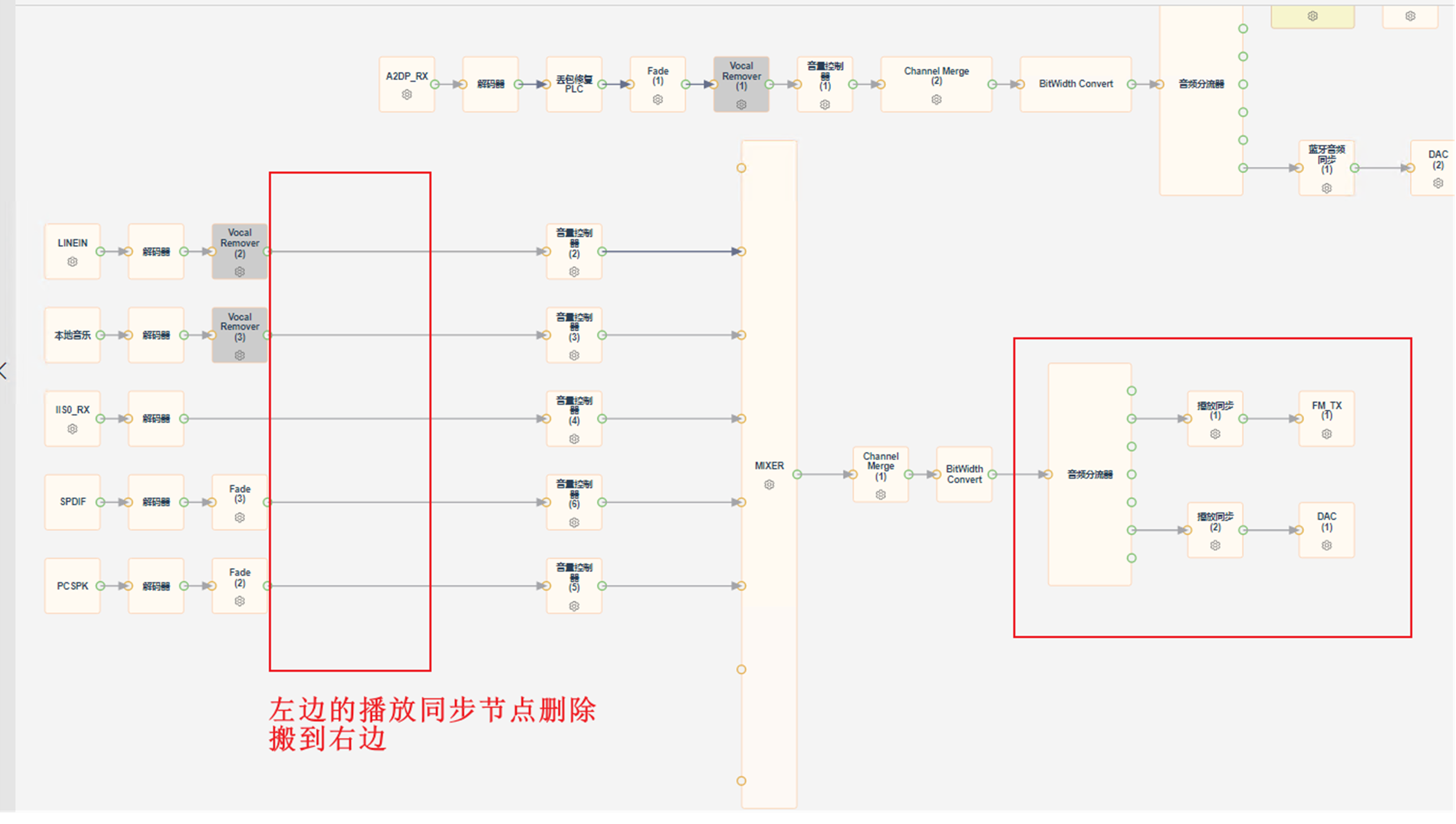

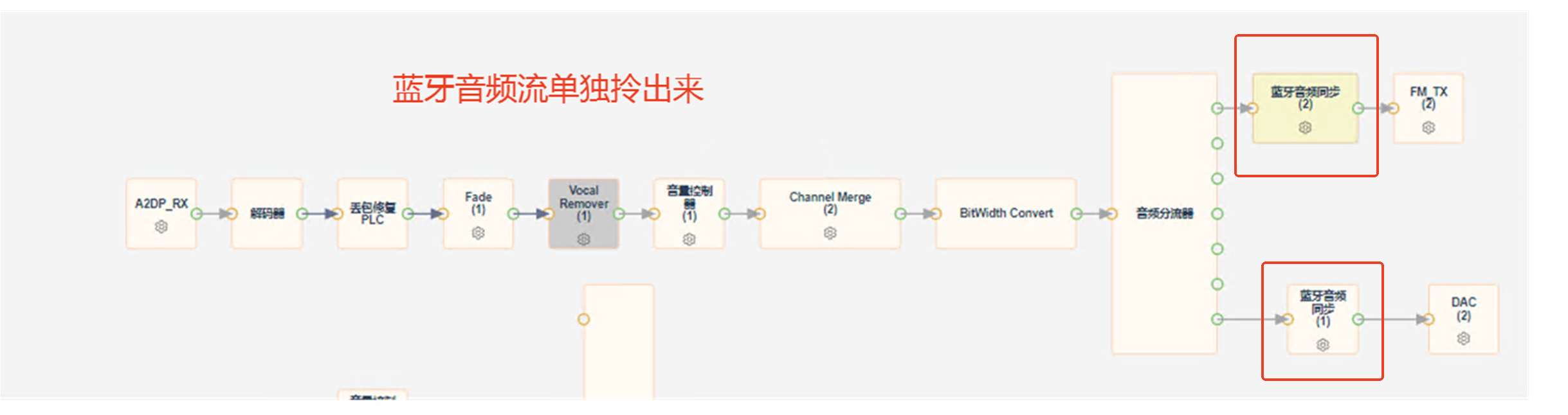

AC210N_le_audio_1.4.0 FM发射需要FM-TX和DAC同时出声音修改音频流
概率出现打印auto_abandon_a2dp_data无声问题原因：

一般是由于 a2dp解码器在跑，但是却没有对应的音频流运行去消耗buf，从而导致的
如果是正常单箱模式，那么可能是a2dp_player没有创建成功所导致

// 参考修复代码，或者需要自行从源头上排查自身业务的合理性
        if (get_a2dp_decoder_status() == 1 && !g_play_addr_vaild()) {
            if (addr)
                a2dp_player_open(addr);
        }

如果是广播模式，那么可能是le_audio_player没有创建成功所导致，打印查看相关音频流创建是否成功或者是否有调用到
- 或者确认只要a2dp解码器在运行，那么也要打开le_audio_player_open。从而解决无声的问题

资料下载

案例分享：

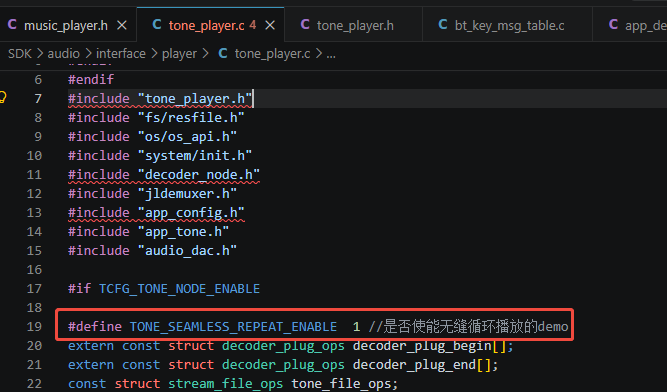

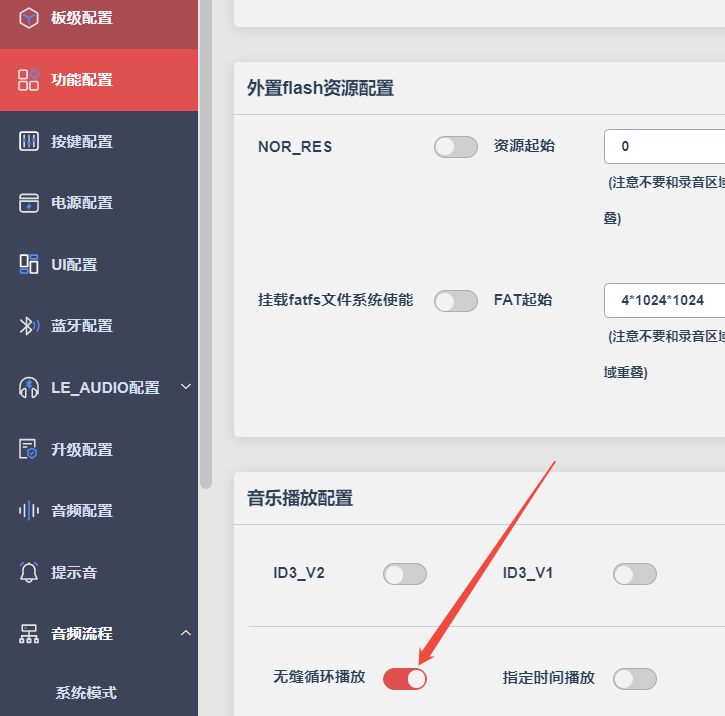

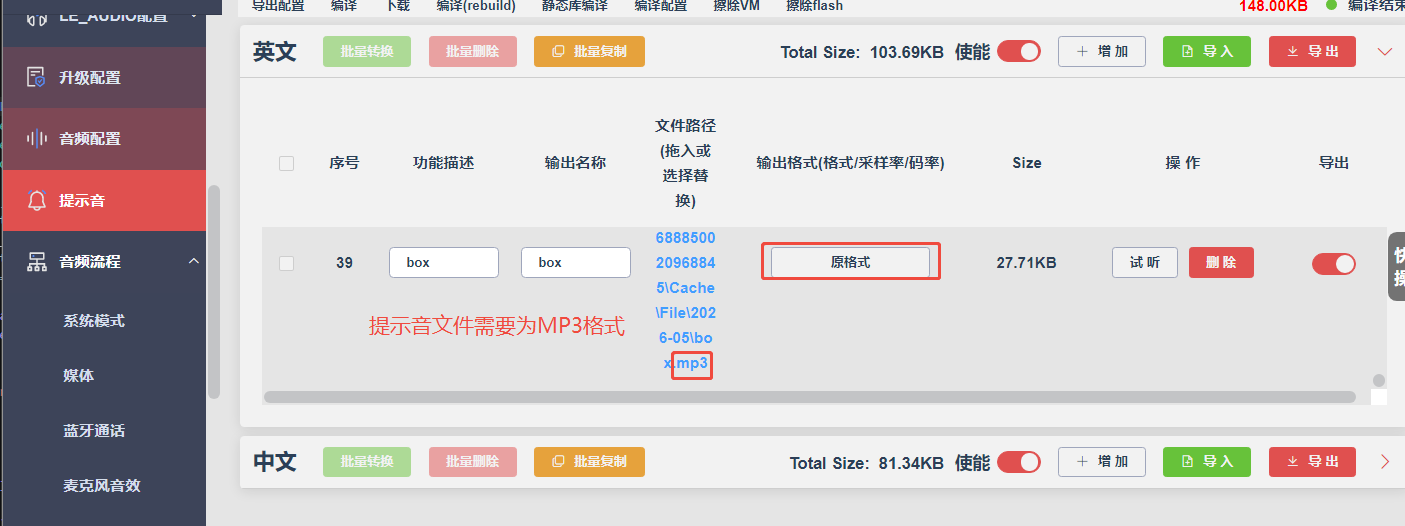

AC210N_le_audio_1.2.0 无限循环播放提示音目前只支持mp3格式提示音循环播放
Files · feature_无限循环播放提示音 · JL-Studio / Leaudio / 210N / AC210_le_audio_1.0.0 · GitLab
主要修改如下：
AC210N_le_audio_1.3.1 内部flash自定义区的读写 dmeo：内置flash自定义区

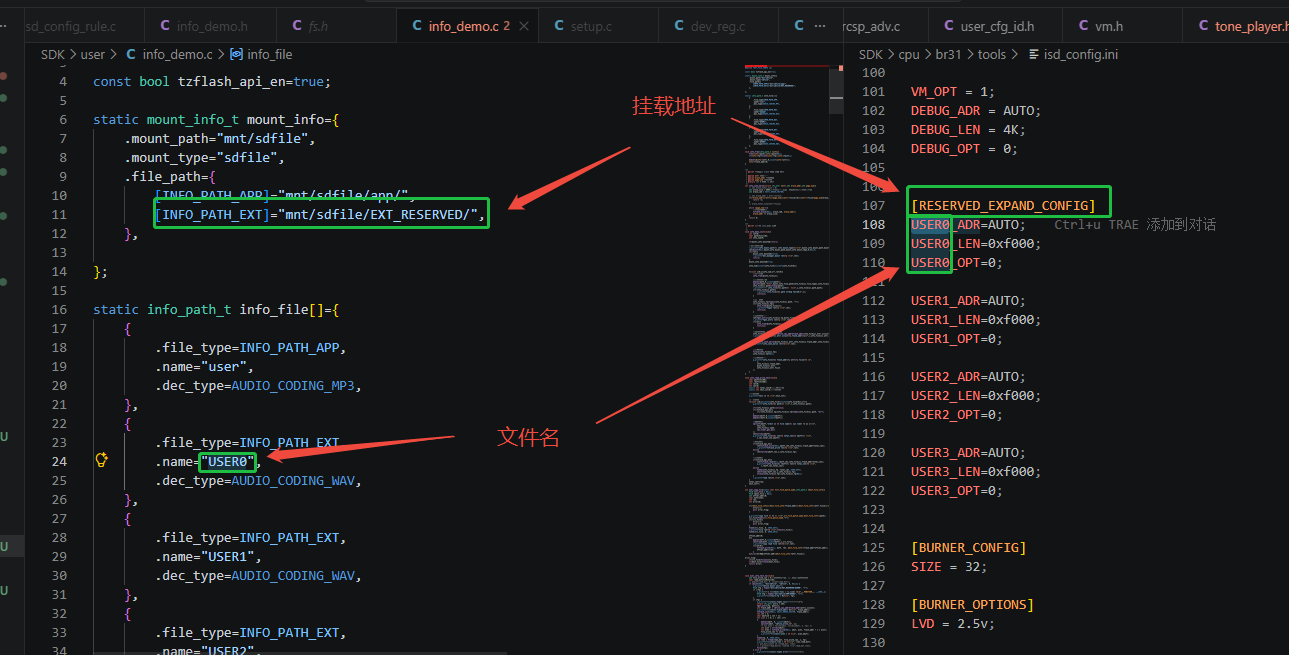

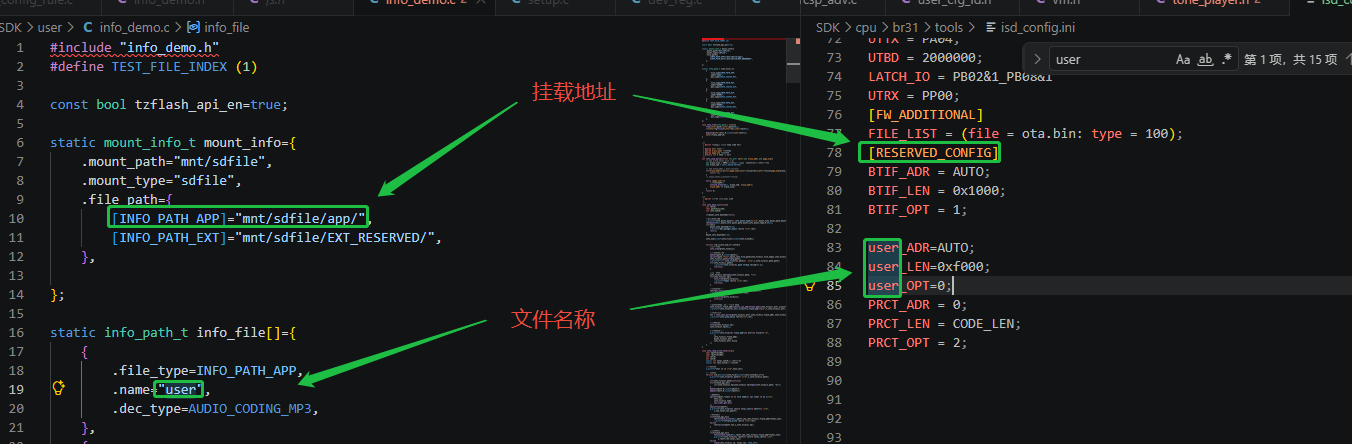

挂载路径与文件名：

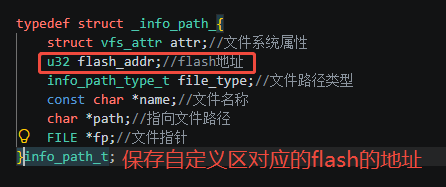

获取自定义区域的flash对应的地址初始化之后info_data_init把每个自定义区对应的flash起始地址保存在flash_addr中
文件读写接口 tzflash_write、tzflash_read
AC210N_le_audio_1.3.1 播放内部flash自定义区的提示音 demo：播放flash自定义区提示音

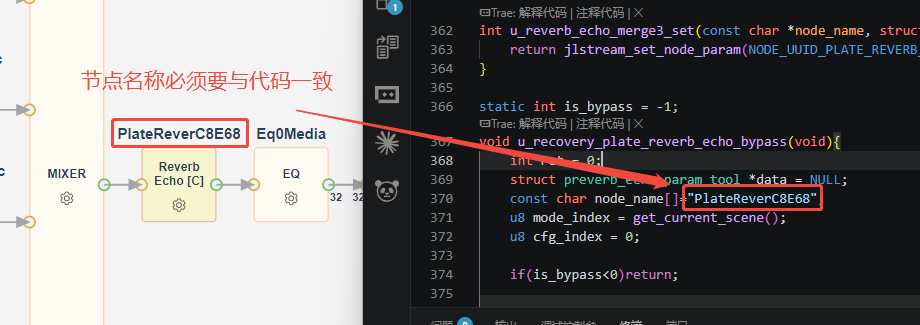

AC210N_le_audio_1.3.2beta01 程序调节"ReverbEcho封装节点"参数 dmeo:调节ReverbEcho封装节点参数
介绍：

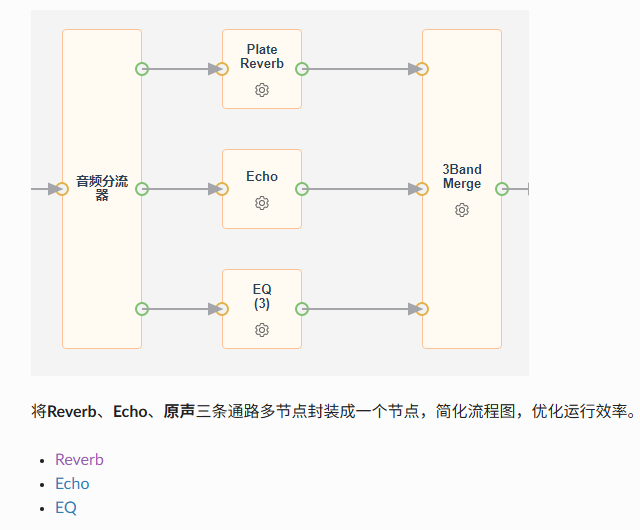

ReverbEcho封装节点：将Reverb、Echo、原声三条通路多节点封装成一个节点，简化流程图，优化运行效率

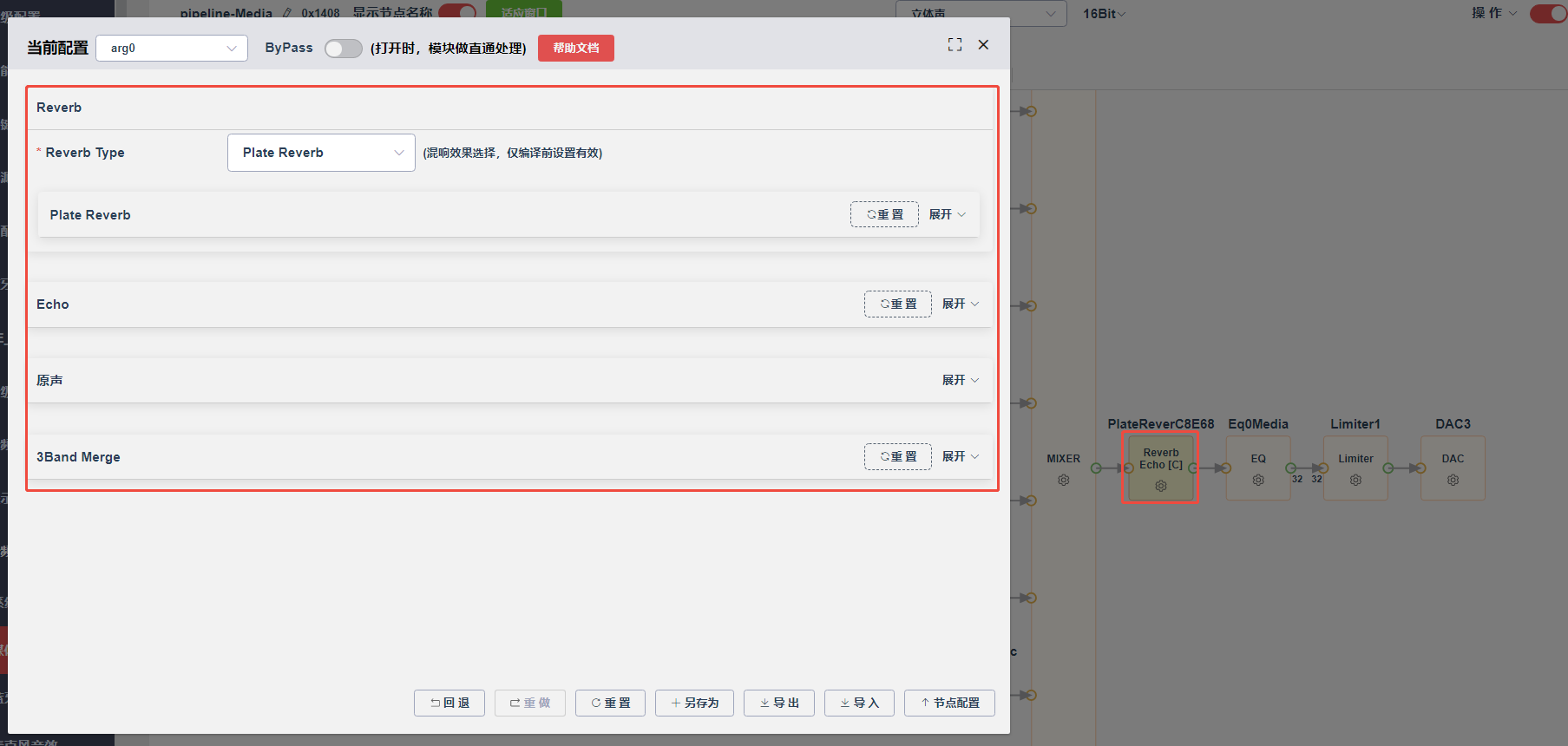

节点配置截图：
注意点：
AC210N_le_audio_1.4.0 外挂flash与sd卡一样做当作设备来播放里面的歌曲 dmeo:feature_140_play_ex_flash_dev

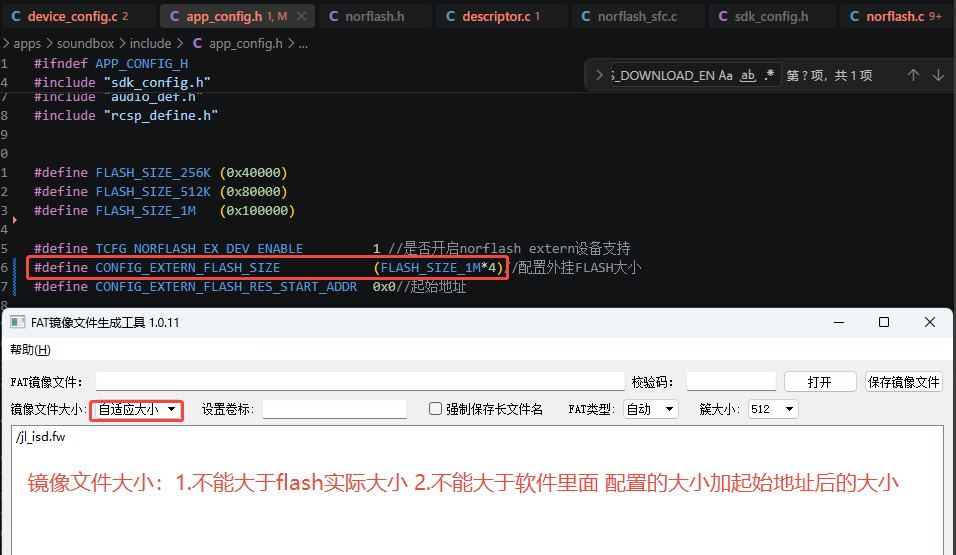

1. 生成fat文件系统img
  - 工具：FAT镜像文件生成工具_1.0.11.exe
  - 生成的文件保存到download.bat所在目录下，并重命名为fat.img
  - 其他相关资料：SPI.otl
2. usb强制工具下载代码同时下载fat文件系统到外挂flash
  - 配置ini的spi引脚 isd_config_rule.c中配置(有些sdk有两个配置，需要删除一个)

//外部FLASH 硬件连接配置
#if (defined CONFIG_EXTERN_FLASH_SIZE) || ((defined TCFG_NORFLASH_DEV_ENABLE) && TCFG_NORFLASH_DEV_ENABLE)
EX_FLASH = PB10_1A_NULL;    //CS_pin / spi (0/1/2) /port(A/B) / power_io
EX_FLASH_IO = 2_PB07_PB08_PB09_PC05_PC00;    //data_width / CLK_pin / DO_pin / DI_pin / D2_pin / D3_pin   当data_width为4的时候，D2_pin和D3_pin才有效
#endif

    - download.c添加下载命令
        - 使能下载

#define FLASH_DEV_FATFS_DOWNLOAD_EN         1//是否支持下载功能,如果不支持下载功能,则不需要挂载到电脑上,可以节省flash空间

        - 文件系统在flash中的起始地址配置(不是特殊情况设置为0)

#define CONFIG_EXTERN_FLASH_RES_START_ADDR  0x100//起始地址

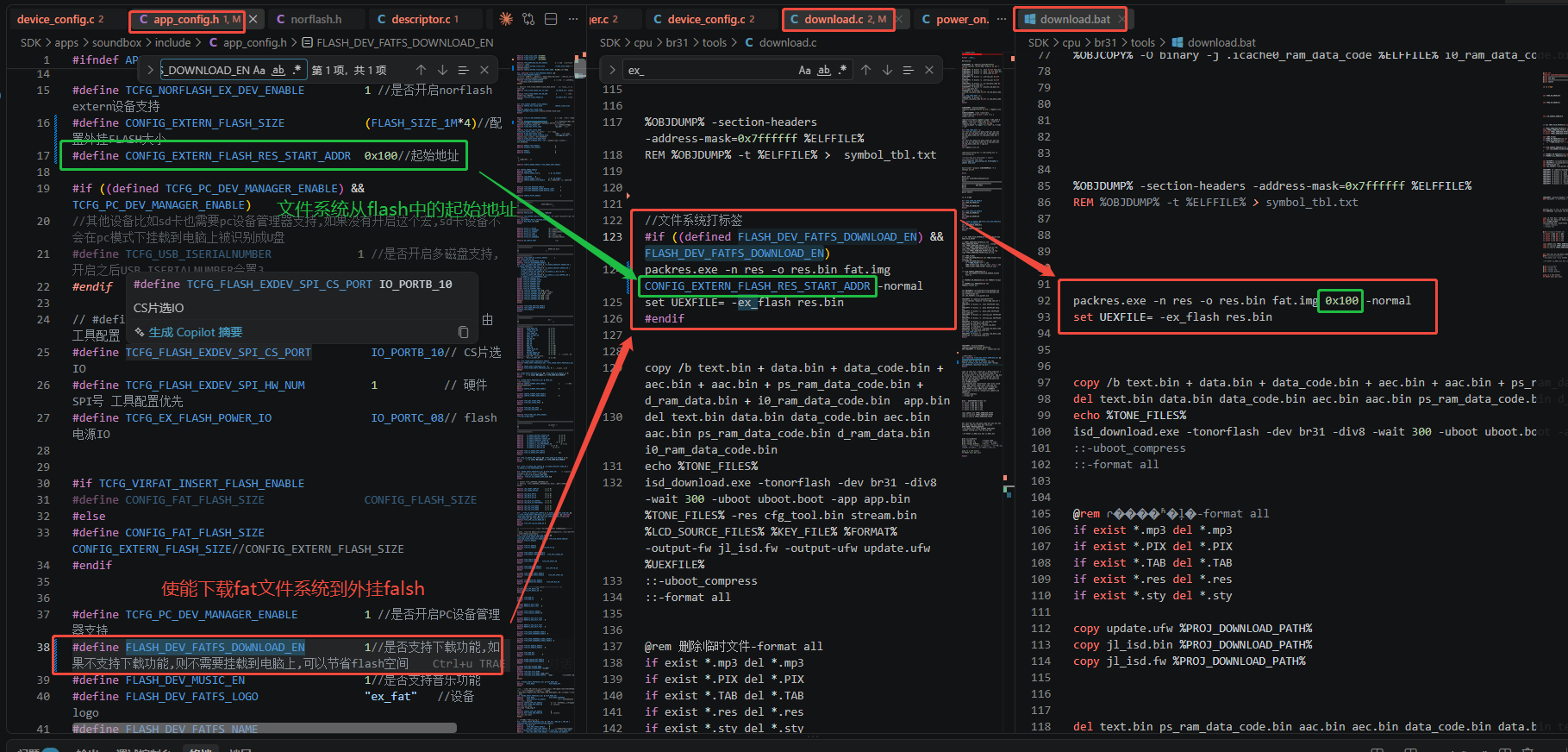

        - 打标签：使用isd_download.exe -ex_flash下载的文件系统必须要使用packres.exe打上标签之后才能被识别到

//文件系统打标签
#if ((defined FLASH_DEV_FATFS_DOWNLOAD_EN) && FLASH_DEV_FATFS_DOWNLOAD_EN)
packres.exe -n res -o res.bin fat.img CONFIG_EXTERN_FLASH_RES_START_ADDR -normal
set UEXFILE= -ex_flash res.bin
#endif

3. 外置flash挂载为一个设备
- 在app_config.h中添加添加相关宏定义

#define FLASH_SIZE_256K (0x40000)
#define FLASH_SIZE_512K (0x80000)
#define FLASH_SIZE_1M   (0x100000)

#define TCFG_NORFLASH_EX_DEV_ENABLE         1 //是否开启norflash extern设备支持
#define CONFIG_EXTERN_FLASH_SIZE            (FLASH_SIZE_1M*4)//配置外挂FLASH大小
#define CONFIG_EXTERN_FLASH_RES_START_ADDR  0x0//起始地址

// #define TCFG_FLASH_EXDEV_FLASH_READ_WIDTH    2// flash线宽 由工具配置
#define TCFG_FLASH_EXDEV_SPI_CS_PORT         IO_PORTB_10// CS片选IO
#define TCFG_FLASH_EXDEV_SPI_HW_NUM          1          // 硬件SPI号 工具配置优先
#define TCFG_EX_FLASH_POWER_IO               IO_PORTC_08// flash电源IO

#define TCFG_PC_DEV_MANAGER_ENABLE          1 //是否开启PC设备管理器支持
#define FLASH_DEV_FATFS_DOWNLOAD_EN         1//是否支持下载功能,如果不支持下载功能,则不需要挂载到电脑上,可以节省flash空间
#define FLASH_DEV_MUSIC_EN                  1//是否支持音乐功能
#define FLASH_DEV_FATFS_LOGO                "ex_fat"   //设备 logo
#define FLASH_DEV_FATFS_NAME                FLASH_DEV_FATFS_LOGO//"ex_fatfs"   //设备名称
#define FLASH_DEV_FATFS_TYPE                "fat"   //fs_type
#define FLASH_DEV_FATFS_STORAGE_PATH        "storage/ex_fat" //app区：/app 扩展区： /EXT_RESERVED
#define FLASH_DEV_FATFS_ROOT_PATH           FLASH_DEV_FATFS_STORAGE_PATH "/C" //app区：/app 扩展区： /EXT_RESERVED

#if ((defined TCFG_PC_DEV_MANAGER_ENABLE) && TCFG_PC_DEV_MANAGER_ENABLE)
//其他设备比如sd卡也需要pc设备管理器支持,如果没有开启这个宏,sd卡设备不会在pc模式下挂载到电脑上被识别成U盘
#define TCFG_USB_ISERIALNUMBER             1 //是否开启多磁盘支持,开启之后USB_ISERIALNUMBER会置3
#endif

- 在dev_reg.c中配置外置flash路径相关信息

const struct __dev_reg dev_reg[] = {
#if TCFG_NORFLASH_EX_DEV_ENABLE
    //flash sfc fat
    {
        /*logo*/            FLASH_DEV_FATFS_LOGO,
        /*name*/            FLASH_DEV_FATFS_NAME,
        /*storage_path*/    FLASH_DEV_FATFS_STORAGE_PATH,
        /*root_path*/        FLASH_DEV_FATFS_ROOT_PATH,
        /*fs_type*/            FLASH_DEV_FATFS_TYPE,
    },
#endif

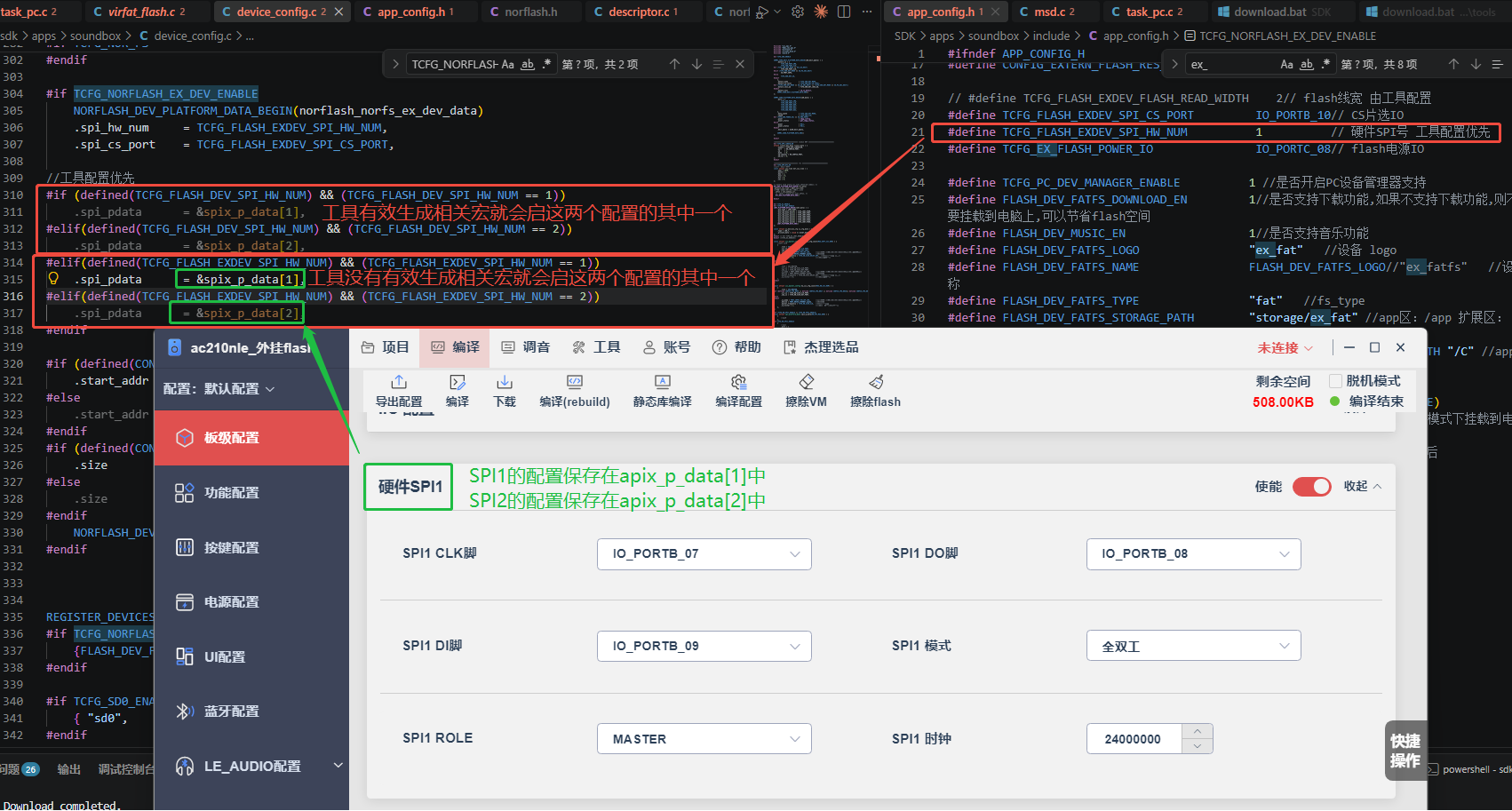

- 在device_config.c 配置外置flash硬件信息


#if TCFG_NORFLASH_EX_DEV_ENABLE
    NORFLASH_DEV_PLATFORM_DATA_BEGIN(norflash_norfs_ex_dev_data)
    .spi_hw_num     = TCFG_FLASH_EXDEV_SPI_HW_NUM,
    .spi_cs_port    = TCFG_FLASH_EXDEV_SPI_CS_PORT,

//工具配置优先
#if (defined(TCFG_FLASH_DEV_SPI_HW_NUM) && (TCFG_FLASH_DEV_SPI_HW_NUM == 1))
    .spi_pdata      = &spix_p_data[1],
#elif(defined(TCFG_FLASH_DEV_SPI_HW_NUM) && (TCFG_FLASH_DEV_SPI_HW_NUM == 2))
    .spi_pdata      = &spix_p_data[2],
#elif(defined(TCFG_FLASH_EXDEV_SPI_HW_NUM) && (TCFG_FLASH_EXDEV_SPI_HW_NUM == 1))
    .spi_pdata      = &spix_p_data[1],
#elif(defined(TCFG_FLASH_EXDEV_SPI_HW_NUM) && (TCFG_FLASH_EXDEV_SPI_HW_NUM == 2))
    .spi_pdata      = &spix_p_data[2],
#endif

#if (defined(CONFIG_EXTERN_FLASH_RES_START_ADDR))
    .start_addr     = CONFIG_EXTERN_FLASH_RES_START_ADDR,
#else
    .start_addr     = 0,
#endif
#if (defined(CONFIG_EXTERN_FLASH_SIZE))
    .size           = CONFIG_EXTERN_FLASH_SIZE,
#else
    .size           = 2 * 1024 * 1024,
#endif
    NORFLASH_DEV_PLATFORM_DATA_END()
#endif

- 在device_config.c中注册外置flash设备

把设备名称、设备硬件信息、设备驱动接口关联起来


REGISTER_DEVICES(device_table) = {
#if TCFG_NORFLASH_EX_DEV_ENABLE
    {FLASH_DEV_FATFS_LOGO,&norflash_dev_ops,(void *)&norflash_norfs_ex_dev_data},
#endif

- 在device_config.c中开机时把外置flash挂载为一个设备

static void dev_manager_task(void *p)
{
    int res;
    int msg[16] = {0};
    ///过滤隐藏 和 .开头名名的字文件
    hidden_file(1);
    ///设备初始化，
    devices_init();

#if TCFG_SD_ALWAY_ONLINE_ENABLE
#if (defined(TCFG_SD0_ENABLE) && (TCFG_SD0_ENABLE))
    sdmmc_dev_force_online("sd0");
    int err = dev_manager_add("sd0");
#elif (defined(TCFG_SD1_ENABLE) && (TCFG_SD1_ENABLE))
    sdmmc_dev_force_online("sd1");
    int err = dev_manager_add("sd1");
#endif
    if (err != 0) {
        printf("sd add fail\n");
    }
#endif

#if TCFG_NORFLASH_EX_DEV_ENABLE
{
    int ret = dev_manager_add(FLASH_DEV_FATFS_LOGO);
    g_printf("%s add ret = %d\n", FLASH_DEV_FATFS_LOGO,ret);
    #if((defined(FLASH_DEV_MUSIC_EN))&&FLASH_DEV_MUSIC_EN)
    dev_manager_set_valid_by_logo(FLASH_DEV_FATFS_LOGO, 1);///将设备设置为无效设备
    #else
    dev_manager_set_valid_by_logo(FLASH_DEV_FATFS_LOGO, 0);///将设备设置为无效设备
    #endif
}
#endif

4. PC模式下通过磁盘管理器管理外置flash
- 在msd.c中增加pc可以管理个数

inline static u8 __get_max_msd_dev()
{
    u8 cnt = 0;

#if TCFG_PC_DEV_MANAGER_ENABLE
    cnt++;
#endif

- 进pc之后把外置flash挂载到电脑磁盘

void usb_start(const usb_dev usbfd)
{
    log_info("enter usb slave mode");
    u32 class = 0;

#if TCFG_USB_SLAVE_MSD_ENABLE
    class |= MASSSTORAGE_CLASS;
#endif
#if TCFG_USB_SLAVE_AUDIO_SPK_ENABLE
    class |= SPEAKER_CLASS;
#endif
#if TCFG_USB_SLAVE_AUDIO_MIC_ENABLE
    class |= MIC_CLASS;
#endif
#if TCFG_USB_SLAVE_HID_ENABLE
    class |= HID_CLASS;
#endif
#if TCFG_USB_SLAVE_CDC_ENABLE
    class |= CDC_CLASS;
#endif
#if TCFG_USB_CUSTOM_HID_ENABLE
    class |= CUSTOM_HID_CLASS;
#endif
#if TCFG_USB_SLAVE_MTP_ENABLE
    class |= MTP_CLASS;
#endif
#if TCFG_USB_SLAVE_MIDI_ENABLE
    class |= MIDI_CLASS;
#endif
#if TCFG_USB_SLAVE_PRINTER_ENABLE
    class |= PRINTER_CLASS;
#endif
#if TCFG_USB_APPLE_DOCK_EN
    class |= IAP_CLASS;
#endif
#if TCFG_USB_WEBUSB_ENABLE
    class |= WEBUSB_CLASS;
#endif
    g_printf("USB_DEVICE_CLASS_CONFIG:%x", class);
    usb_device_mode(usbfd, class);

#if TCFG_PC_DEV_MANAGER_ENABLE
    dev_manager_set_valid_by_logo(FLASH_DEV_FATFS_LOGO, 1);
    msd_register_disk(FLASH_DEV_FATFS_LOGO, NULL);
#endif

TWS碰一碰快捷连接备注：碰一碰功能，需要有一个机器发起配对。（发起配对后，才会根据RSSI值进行连接）
#define CONFIG_TWS_CONN_WITH_RSSI 1
#define CONFIG_TWS_CONN_RSSI_LEVEL -30 //根据需要的配对距离调节

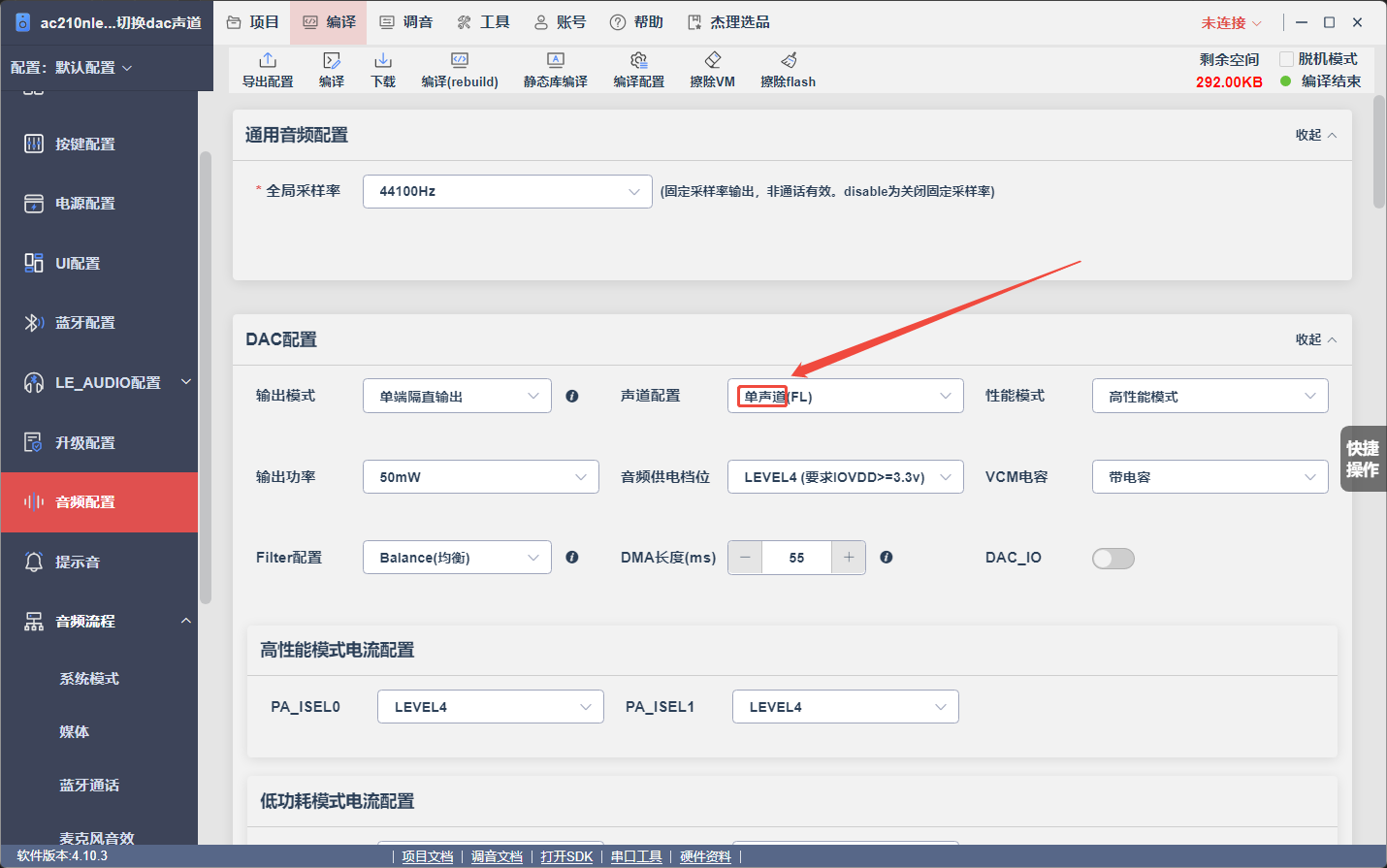

硬件DAC为单声道TWS主从实时切换声道硬件dac为单声道输出，TWS的主从声道调换，效果如下：
主为R从为L切换之后主为L从为R
feature_硬件dac单声道_tws时切换dac数据的声道
切换接口的调用：

    case APP_MSG_TWS_CHANNEL_SWITCH:
        r_printf("app msg tws channel switch\n");
        bt_tws_channel_switch();
        break;

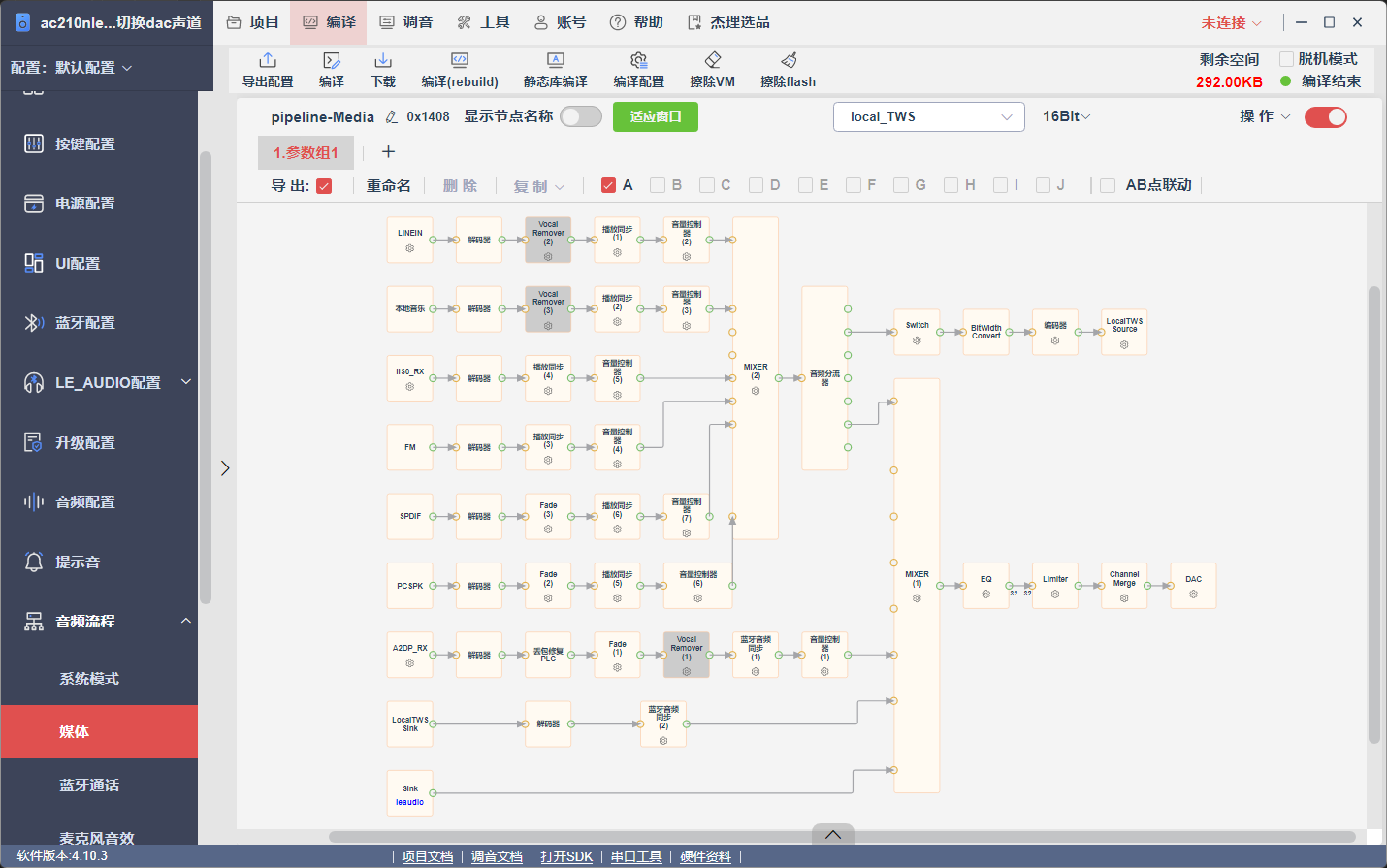

DAC为单声道：

媒体音频流：

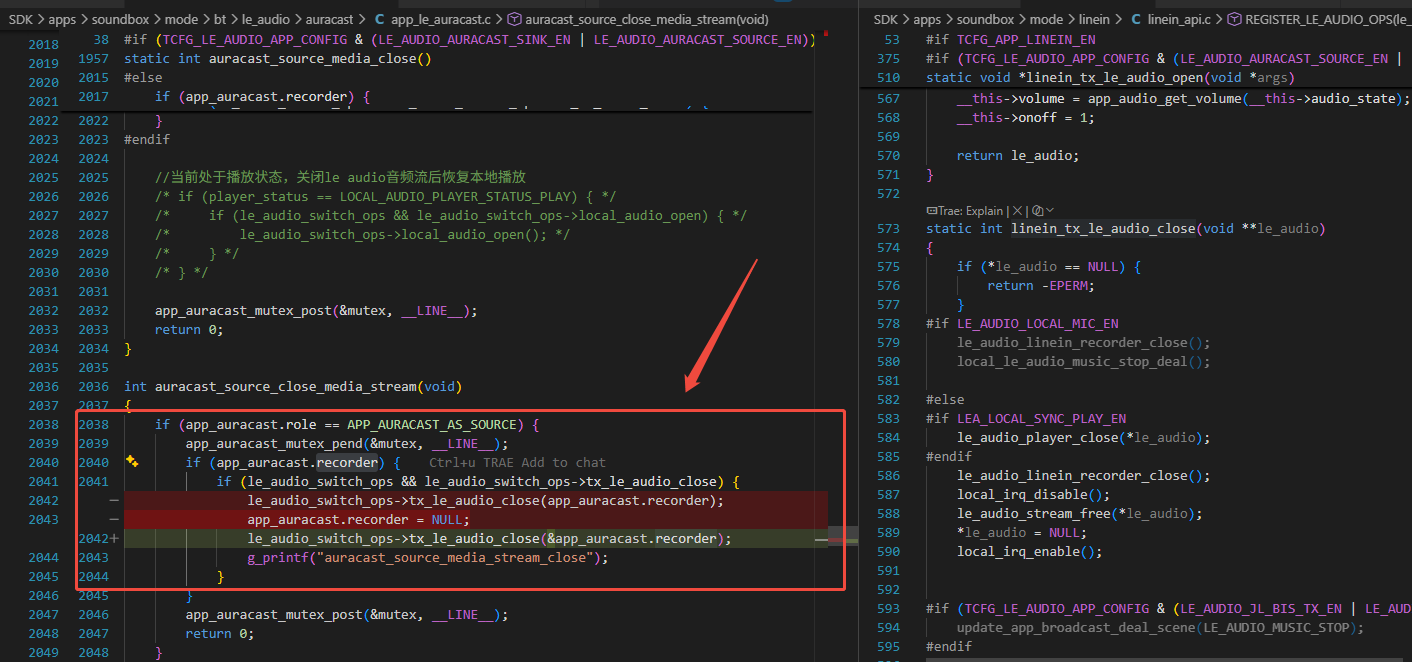

AC210N_le_audio_1.3.1 使能发送端切模式不重置广播配置，打开auracast，从BT切换到Linein模式的时候死机原因：函数指针与函数实现不匹配，函数指针只传入了一级指针，但函数实现是二级指针。导致访问非法地址死机
修改如下：
AC210N_le_audio_1.4.0普通io口做串口从机升级(双备份) Files · feature_140_普通io做串口从机升级 · JL-Studio / Leaudio / 210N / AC210_le_audio_1.0.0 · GitLab
主要修改如下：

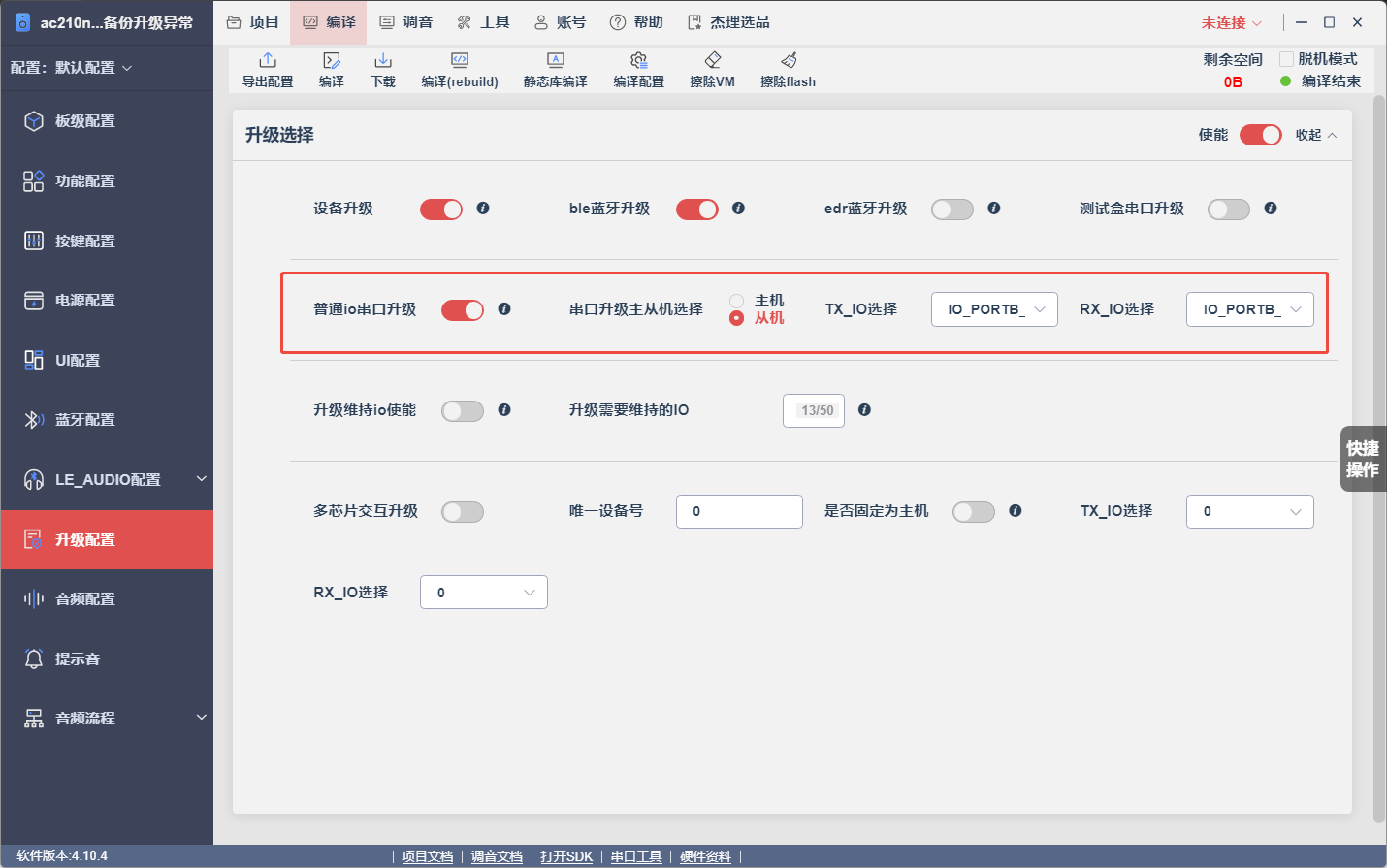

开普通io串口升级功能

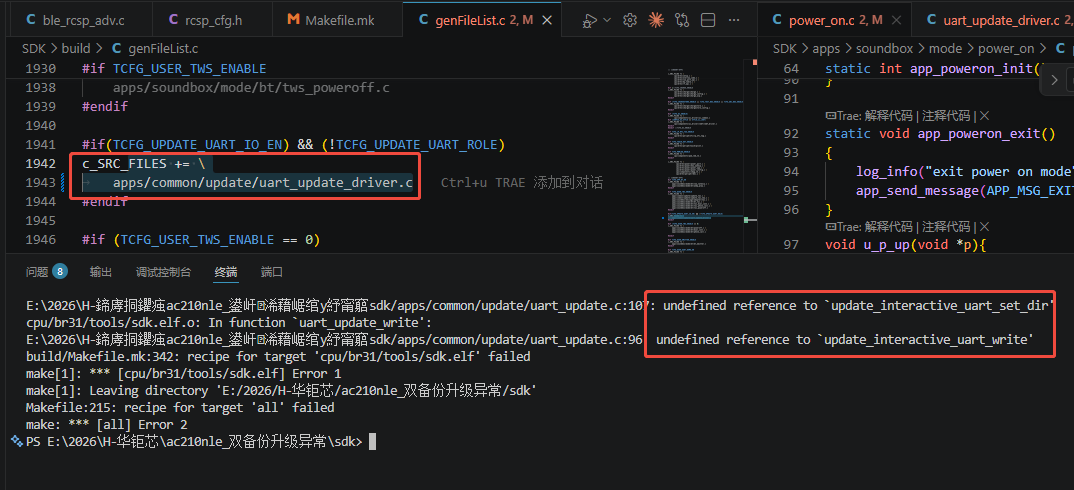

编译报找不到对应接口，添加编译c文件

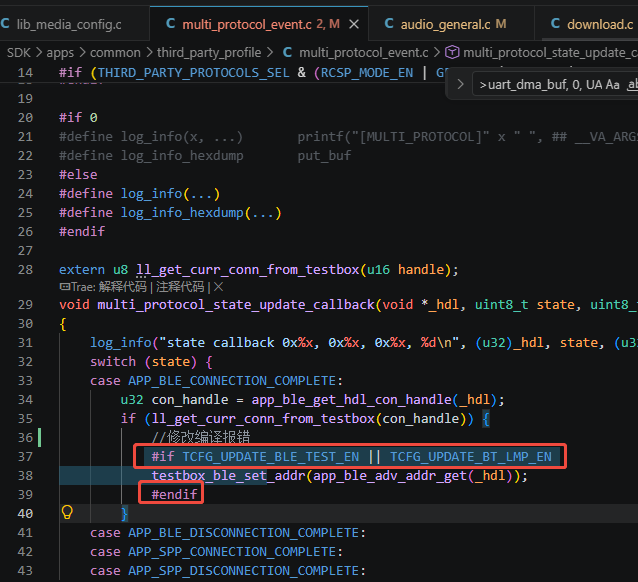

修改编译报错

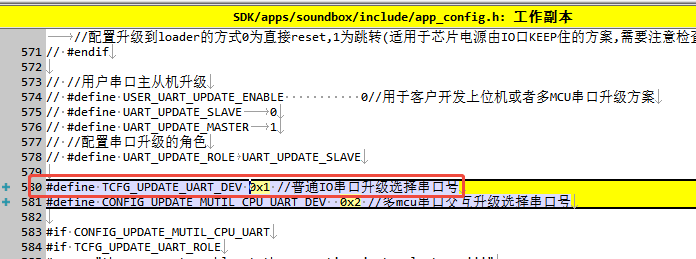

串口升级通信不成功(小机没有回包)修改串口升级使用的串口号

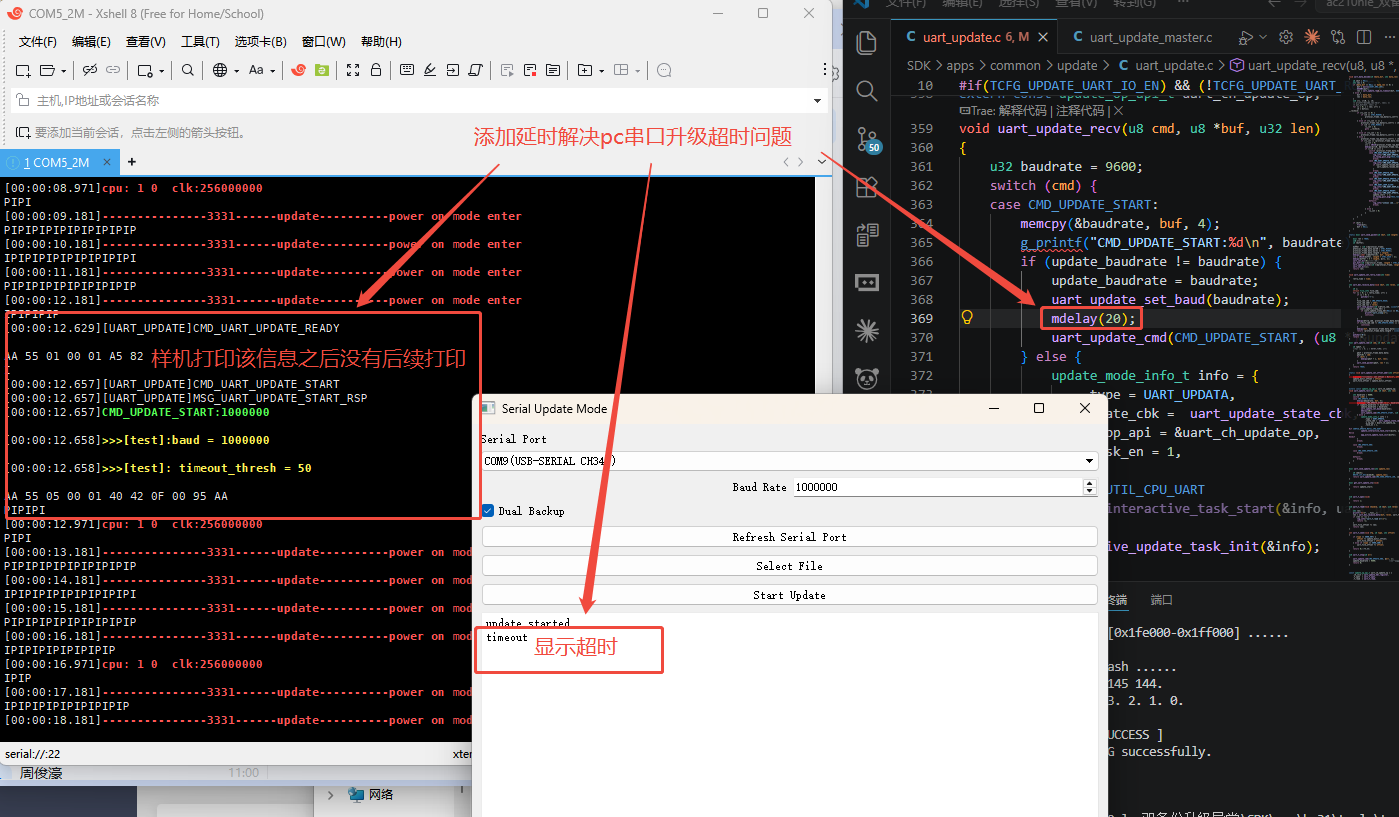

pc串口升级工具连接小机升级时报超时 SerialUpdateDemo-20260716.exe
