AC951(AC961)开发板使用说明V1.0

1.开发板底板

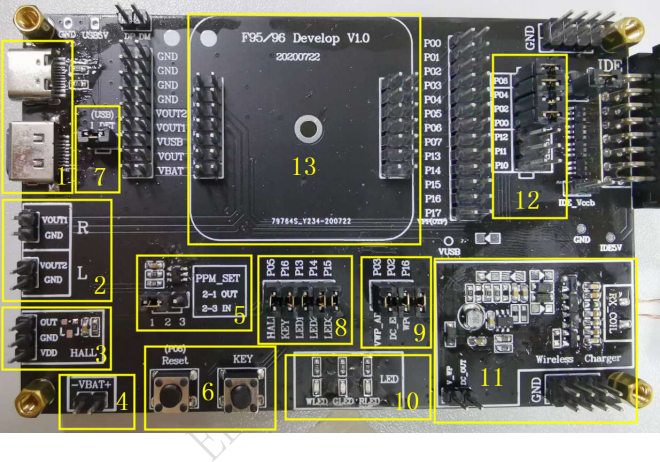

imageimageimage 说明：
（1）LIGHTNING， TYPE_C 充电口；（2）左右耳机充电通讯接口；
（3）外接霍尔传感器接口；（4）开发板电源电池接口；
（5）LIGHTNING握手选择：外挂握手芯片跳线帽选择插左边1-2，主控芯片握手跳线
帽选择插右边2-3；
（6）按键部分：Reset按键是接芯片P06脚，KEY按键默认接P16脚；（7）LIGHTNING， TYPE_C 测电流接口，默认跳线帽插上；
（8）LED， KEY,霍尔传感器与芯片默认接口跳线，可把跳线帽拔掉，用杜邦线接到其他IO 口；
地址：珠海市吉大石花西路107号9栋综合楼 邮编：519015
电话：0756-6313088 传真：0756-6313081
网站：www.zh-jieli.com
（9）AC961无线充与芯片默认接口跳线，可把跳线帽拔掉，用杜邦线接到其他IO 口，
注意：AC951没有无线充功能，顶板是AC951 时要把跳线帽拔掉，否则会影响其他功能；
（10）三个LED灯，可通过LED灯对应上面的电阻调亮度；（11）无线充电路部分，线圈15uH左右。
（12）IDE调试接口，芯片有ISPA， ISPB两组，默认接ISPA；
（13）开发板顶板接口，可插AC951， AC961顶板；

2.开发板顶板

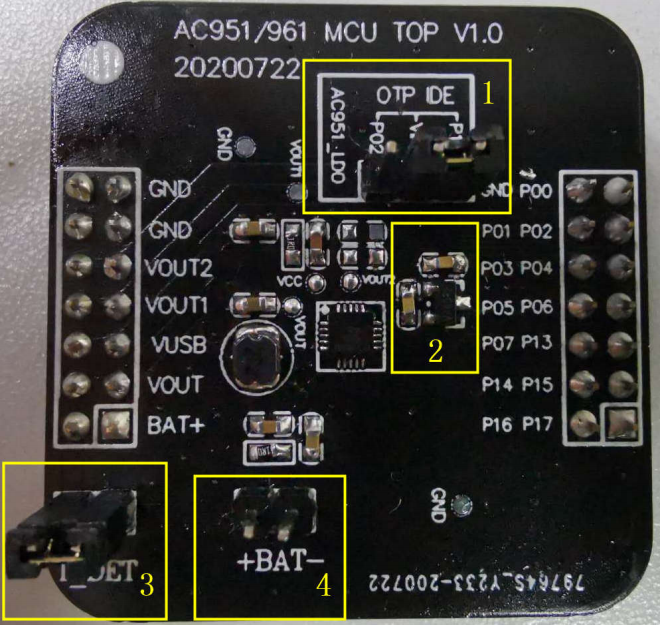

imageimage 说明：

（1）AC951外挂校准源接口选择：IDE调试模式，跳线帽插右边VIN-P17；OTP测试模式，跳线帽插左边VIN-P02。

注意：AC961不需要外挂校准源，跳线帽拔掉不用插，否则会影响其他功能；
（2）AC951外挂校准源电路部分，使用AC961芯片时此部分电路NC掉，不用焊接；（3）底板到顶板电源的正极，可测顶板的电流，默认跳线帽插上顶板电源由底板提供；（4）顶板电源电池接口，把（3）点跳线帽拔掉，可单独给顶板供电。

3.附图片

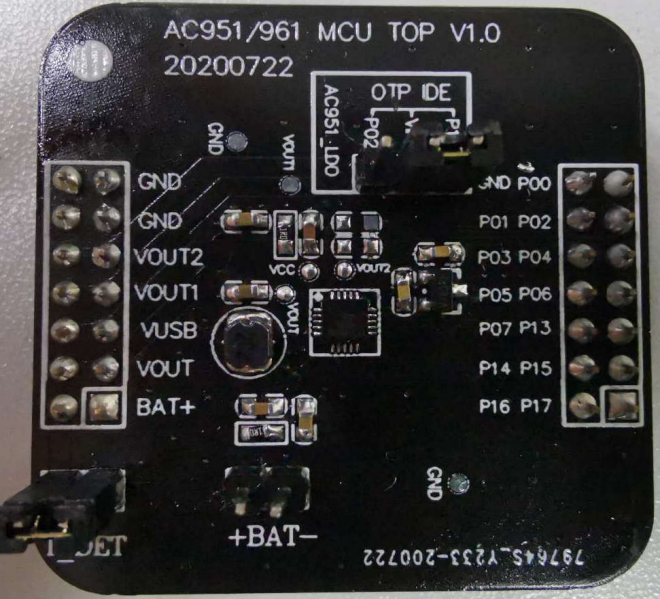

imageimage AC951顶板

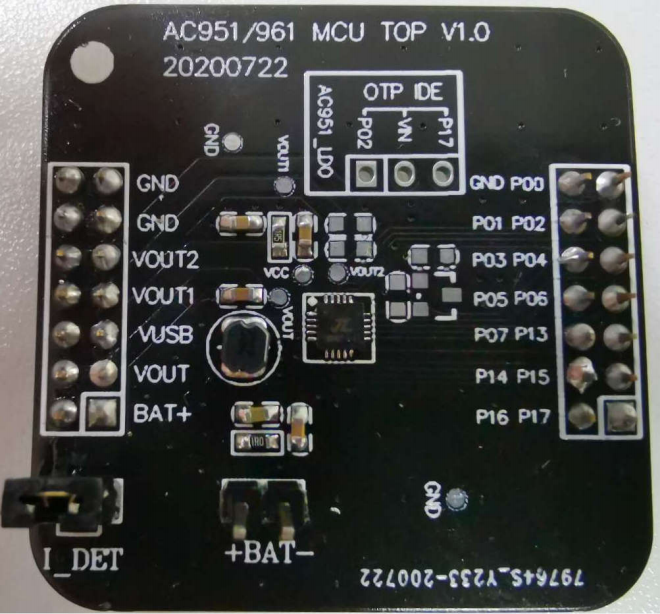

image AC961顶板
