进dut测试模式方法及固件

📎 原始文档：https://www.kdocs.cn/l/cvhrcOjM81nc 进dut测试模式方法及固件
以下进dut测试模式方法及固件，用于测试RF指标，不适用于过BQB RF以及FCC认证

一、经典蓝牙

1、问题汇总

（1）edr进dut方法：

①蓝牙音箱、蓝牙耳机系列：

//在蓝牙初始化完成之后调下面接口即可
extern void bredr_set_dut_enble(u8 en, u8 phone);
bredr_set_dut_enble(1, 1);

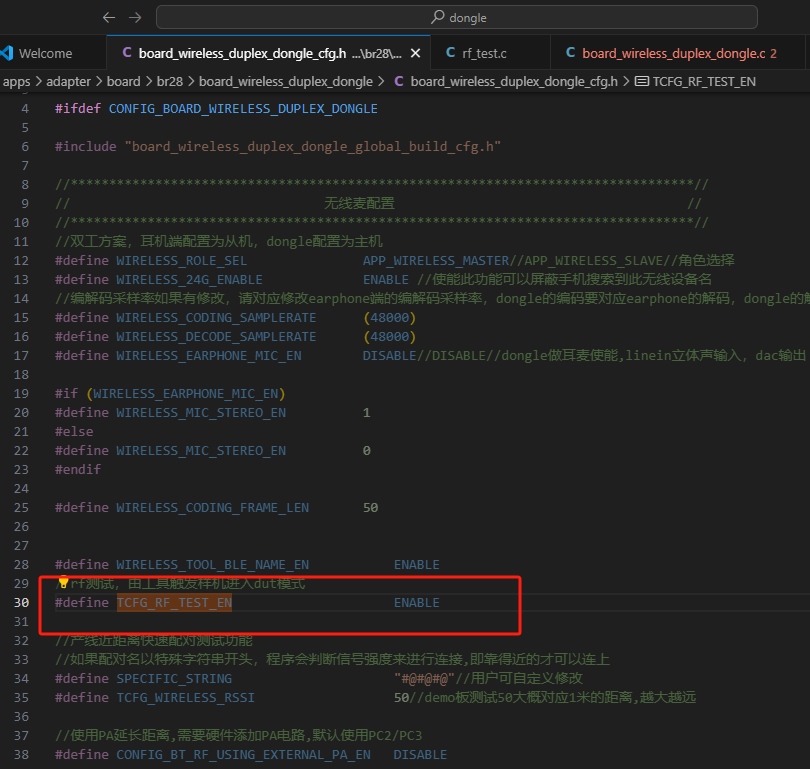

②701及697无线麦系列：

修改如下：

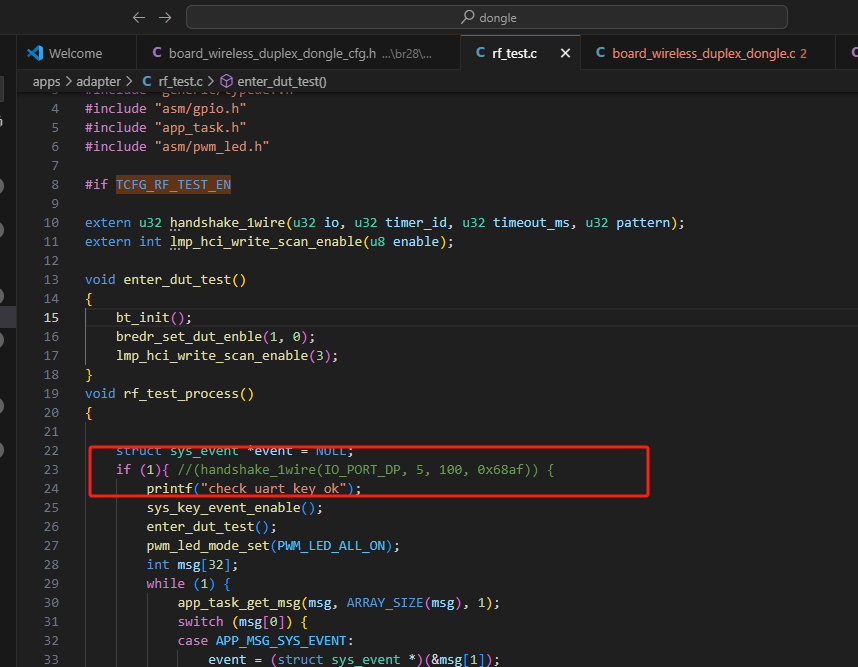

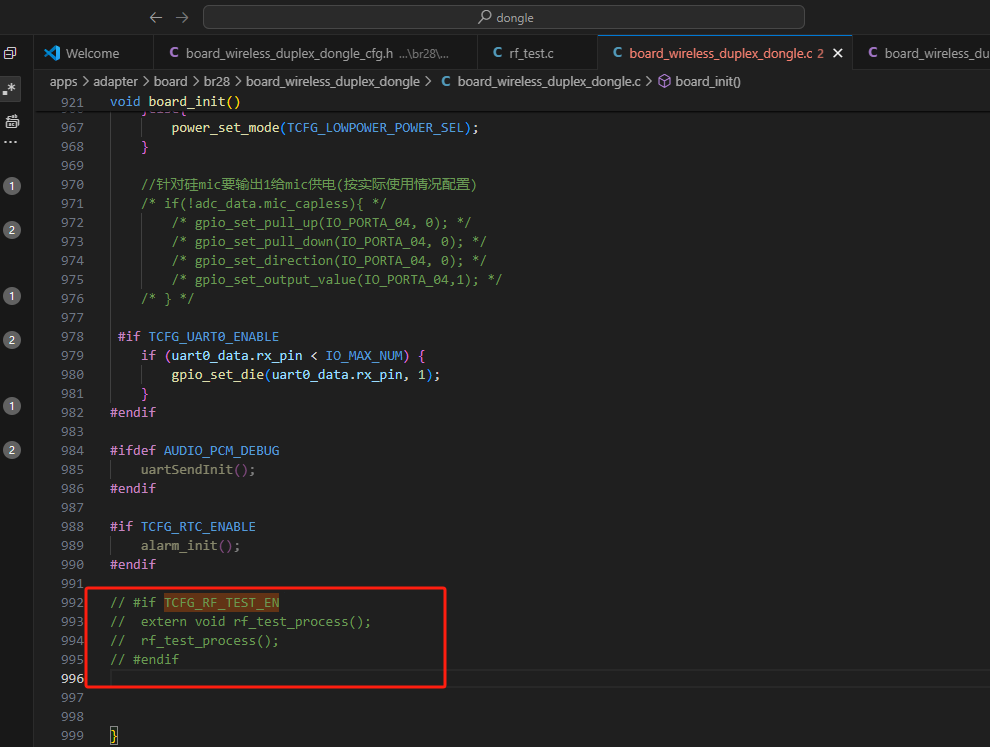

最后在需要进入dut的时候，调用
extern void rf_test_process();
rf_test_process();

（2）增加PA修改

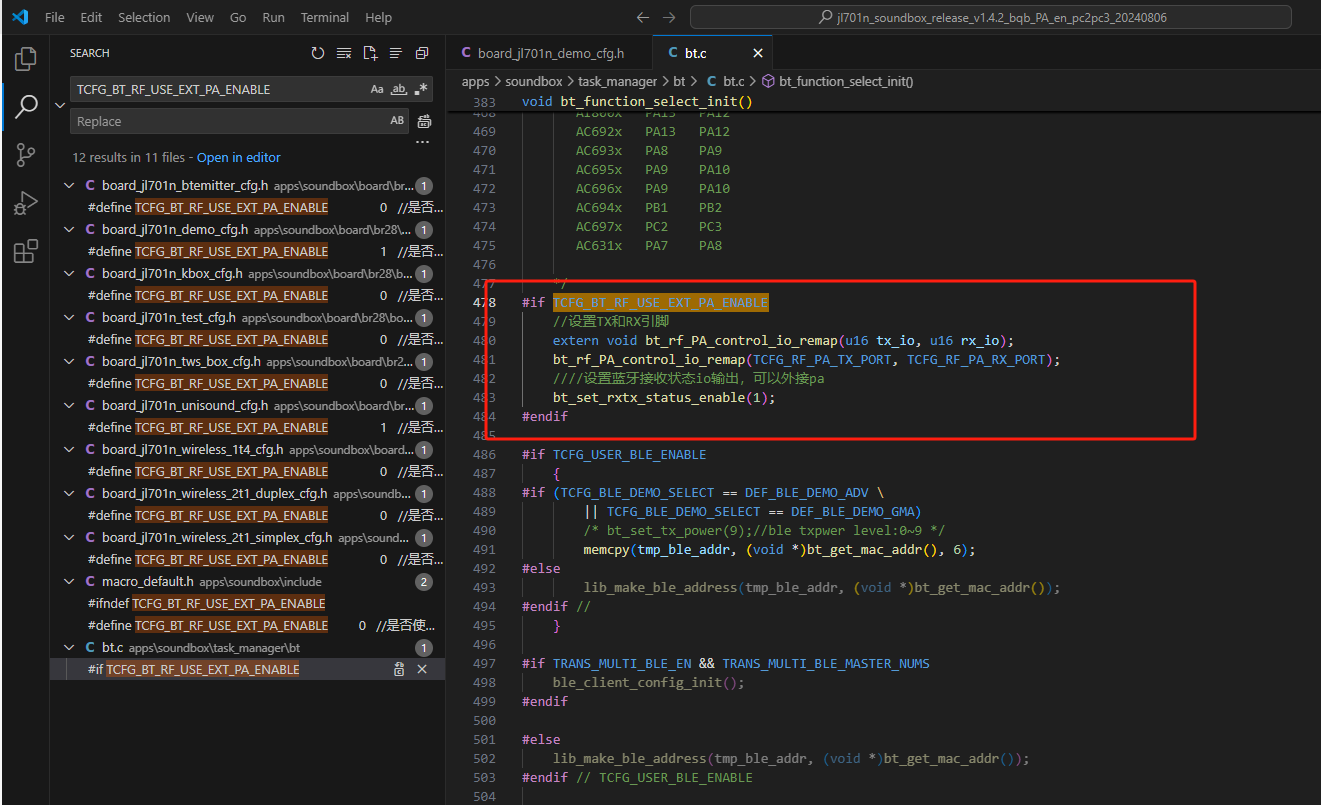

在程序中增加代码如下图，TCFG_RF_PA_TX_PORT和TCFG_RF_PA_RX_PORT 分别是PA的控制引脚TXEN和RXEN，均可自行配置选择任意GPIO

#ifndef TCFG_RF_PA_TX_PORT
#define TCFG_RF_PA_TX_PORT                      IO_PORTC_02
#endif

#ifndef TCFG_RF_PA_RX_PORT
#define TCFG_RF_PA_RX_PORT                      IO_PORTC_03
#endif

#if TCFG_BT_RF_USE_EXT_PA_ENABLE
    //设置TX和RX引脚
    extern void bt_rf_PA_control_io_remap(u16 tx_io, u16 rx_io);
    bt_rf_PA_control_io_remap(TCFG_RF_PA_TX_PORT, TCFG_RF_PA_RX_PORT);
    ////设置蓝牙接收状态io输出，可以外接pa
    bt_set_rxtx_status_enable(1);
#endif

2、上电进dut固件tools包：

695系列【金山文档】 AC695N_soundbox_sdk_release_3.1.0_上电进入dut_tools
AC695N_soundbox_sdk_release_3.1.0_上电进入dut_tools.rar
696系列【金山文档】 ac696x_soundbox_sdk上电进入dut_tools
ac696x_soundbox_sdk上电进入dut_tools.zip
697系列【金山文档】 AC897N_AD697N_earphone_release_V2.3.5_上电进入dut_tools_20230523
AC897N_AD697N_earphone_release_V2.3.5_上电进入dut_tools_20230523.zip
698系列【金山文档】 ad698n_earphone_release_v1.7.0_上电进dut_tools
ad698n_earphone_release_v1.7.0_上电进dut_tools.zip
700系列【金山文档】 AC700N_earphone_release_V1.3.1_上电进入dut_tools
AC700N_earphone_release_V1.3.1_上电进入dut_tools.zip
701系列 wireless_mic_sdk-v1.4.2_duplex_earphone_br28_上电进dut.zip（无线麦sdk）
ac701n_earphone_release_v1.4.0_上电进入dut_tools.rar（耳机sdk）
706系列里面包含ble 的dut测试和edr的dut测试 tools 包，另外ble进dut的测试方式使用无线麦sdk 可直接配置，配置方式见下方BLE章节。
706_上电进入dut_tools_20231127.rar

3、上电进dut固件sdk源码：

695系列【金山文档】 AC695N_soundbox_sdk_release_3.1.0_上电进入dut_sdk
AC695N_soundbox_sdk_release_3.1.0_上电进入dut.rar
696系列【金山文档】 ac696x_soundbox_sdk上电进入dut_sdk
ac696x_soundbox_sdk上电进入dut_sdk.zip
697系列【金山文档】 AC897N_AD697N_earphone_release_V2.3.5_上电进入dut_sdk_20230523 --- 需要按照经典蓝牙和TWS产测常见功能.otl第2点，添加测试进dut标志位
AC897N_AD697N_earphone_release_V2.3.5_上电进入dut_sdk_20230523.zip
698系列【金山文档】 ad698n_earphone_release_v1.7.0_上电进dut_sdk --- 需要按照经典蓝牙和TWS产测常见功能.otl第2点，添加测试进dut标志位
ad698n_earphone_release_v1.7.0_上电进dut_sdk.zip
698N 2M 版本进dut sdk
AC6983_2M进dut(1).rar
700系列【金山文档】 AC700N_earphone_release_V1.3.1_上电进入dut_sdk --- 需要按照经典蓝牙和TWS产测常见功能.otl第2点，添加测试进dut标志位
AC700N_earphone_release_V1.3.1_上电进入dut_sdk.zip
701系列 wireless_mic_sdk-v1.4.2_duplex_earphone_br28_上电进dut.zip（无线麦sdk）
ac701n_earphone_release_v1.4.0_上电进入dut.rar（耳机sdk）此sdk已按照经典蓝牙和TWS产测常见功能.otl第2点，添加测试进dut标志位

二、BLE

ble进dut方法：

AC63X BLE DUT 测试介绍 AC63X BLE DUT测试介绍.pdf

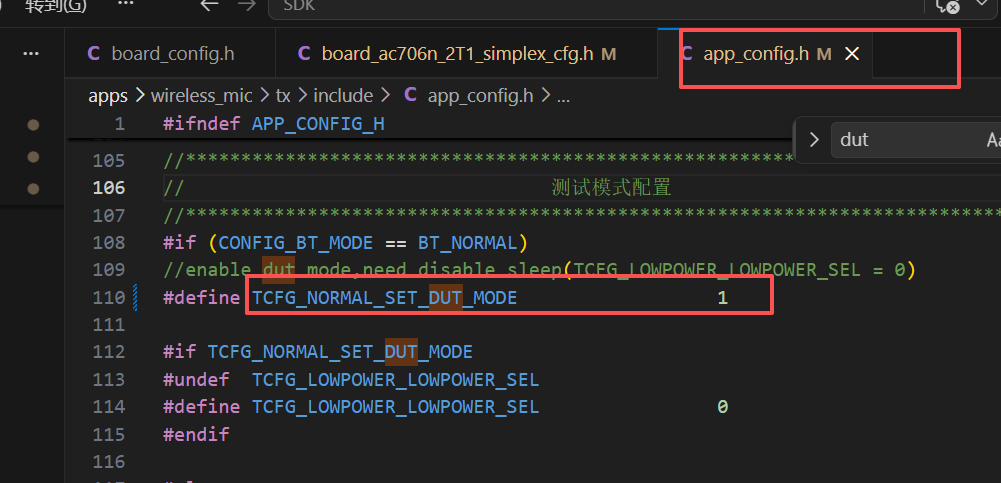

AC706N及aw32N无线麦系列BLE进dut测试配置方式： AC697&JL701

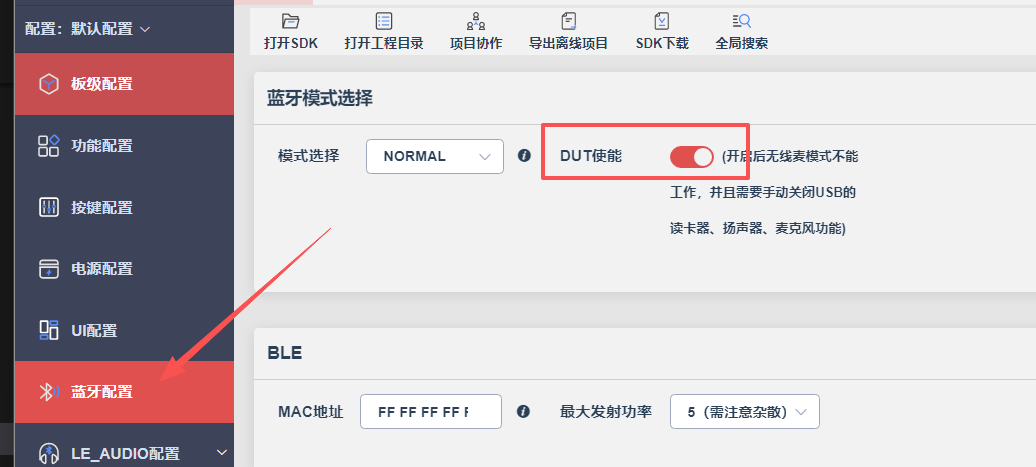

AC36N及AC710N无线麦系列:(可视化工具配置)
