一、PDM LINK 概述

1、 Pdm Link(简称 PLNK)是一种数字麦克风(digital mic, DMIC)接口，存在主机和从机两种形 式。主机形式的 PLNK 接口的同步时钟(SCLK)由 PLNK 本身产生；从机形式的 PLNK 接口 的同步时钟(SCLK)由外部提供。

备注：具体看对应IC用户手册 PDM LINK部分。（要确定哪些IC系列支持PDM LINK也是看对应规格书和IC用户手册）

FAQ

  1. AC695X 系列添加PDM LINK 驱动

AC695N_PDM_MIC.rar

  1. JL701N耳机SDK使用数字mic的配置方法 以ac701n_earphone_release_v1.6.0版本SDK为例

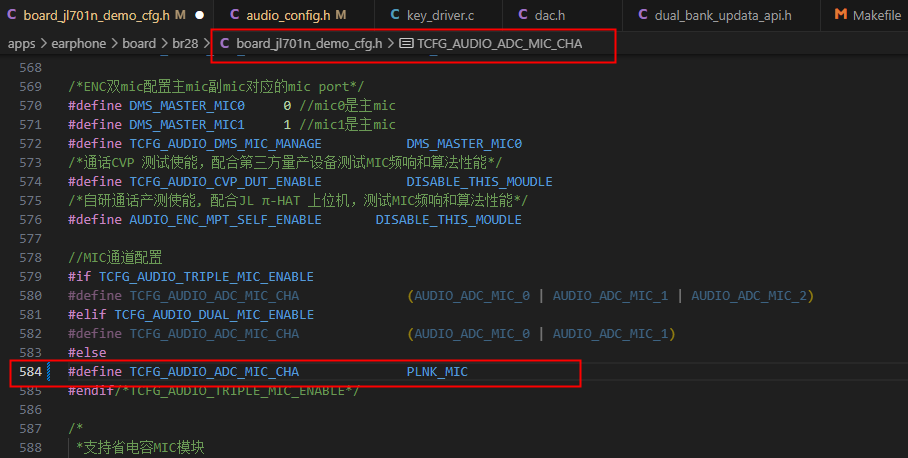

    修改通话mic通道为数字mic通道

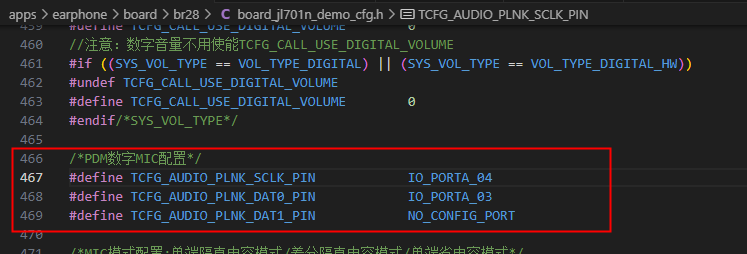

    image 根据电路修改IO口

本文档包含以下子页面
