各个模块关键资料汇总

📎 原始文档：https://www.kdocs.cn/l/ccaejPhOkZe9 2025.11.28音频线客户培训

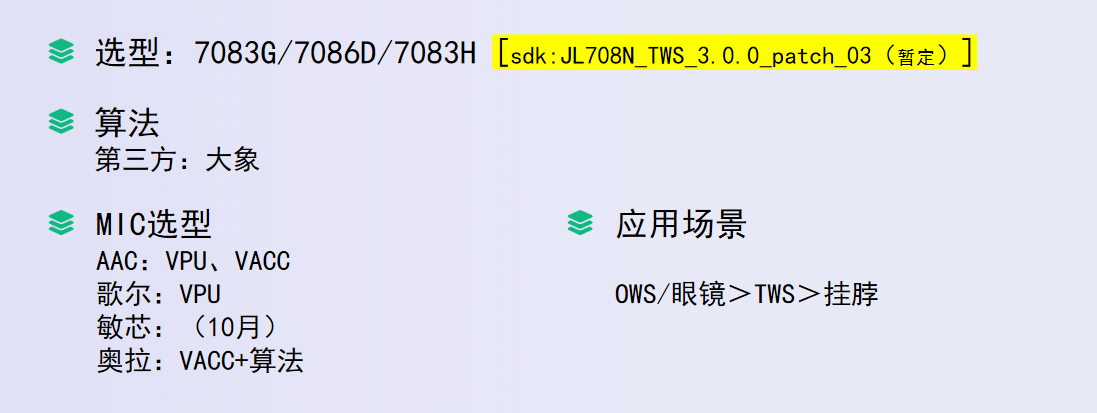

IC及产品介绍

主流类型及发展方向

耳机

翻译耳机

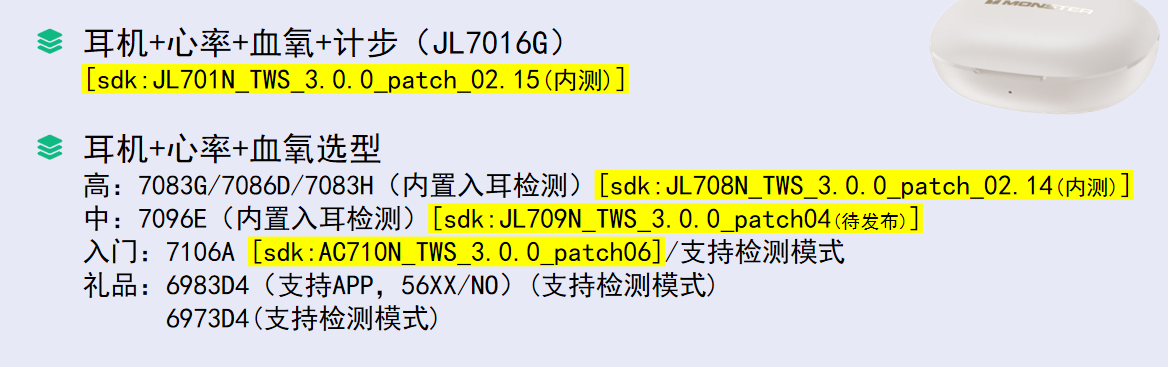

心率+血氧+计步
- +VPU（骨传导mic）
内置入耳检测

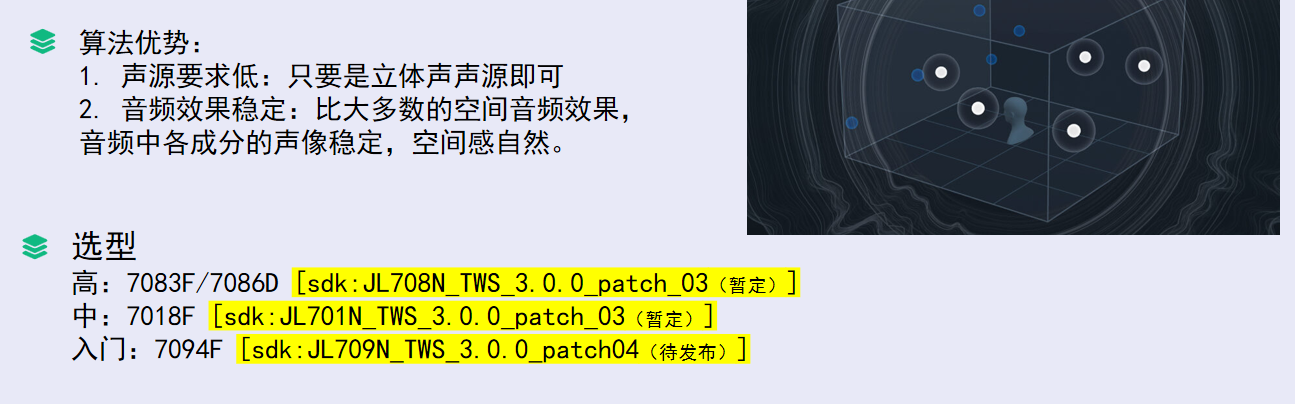

虚拟环绕声算法

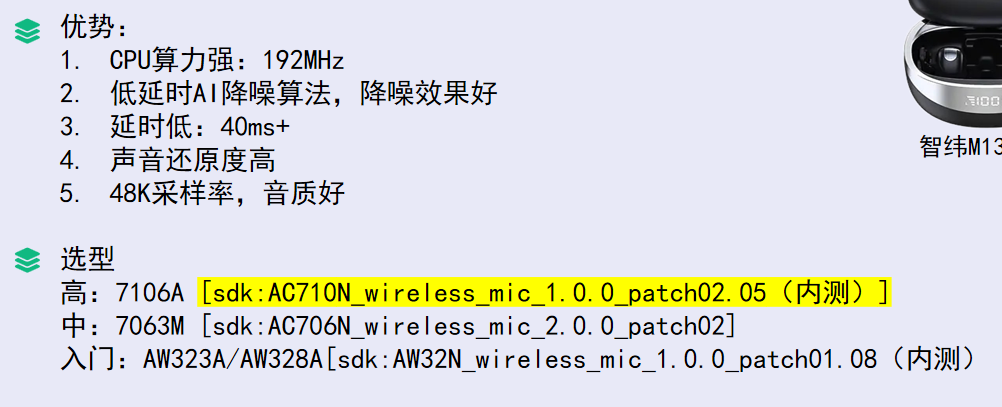

直播麦\无线麦

功能调试介绍

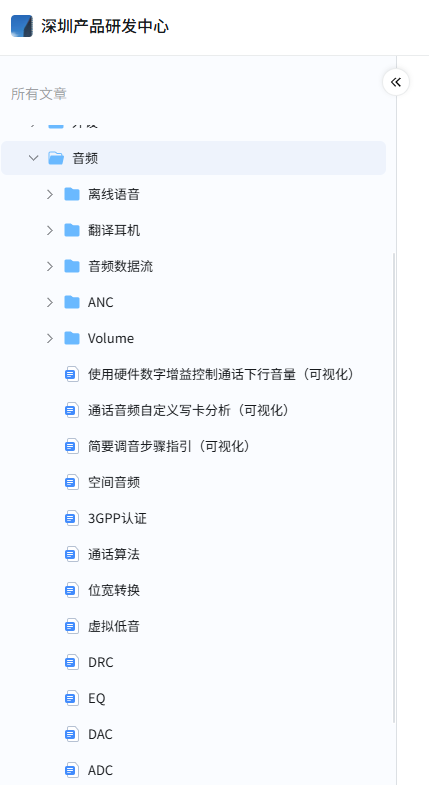

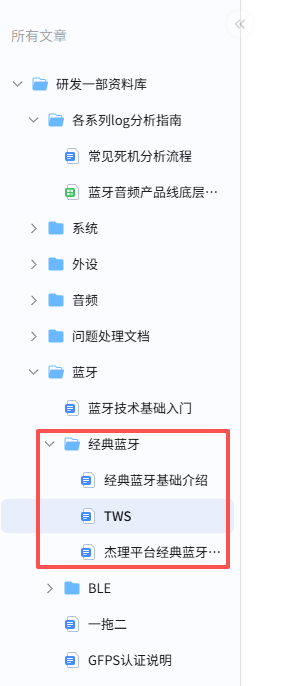

资料库入口：
深圳产品研发中心
可视化工具上的项目帮助文档

按键

流程

SDK\apps\earphone\mode\bt\bt_key_msg_table.c
SDK\apps\earphone\mode\bt\earphone.c
SDK\apps\earphone\mode\common\app_default_msg_handler.c

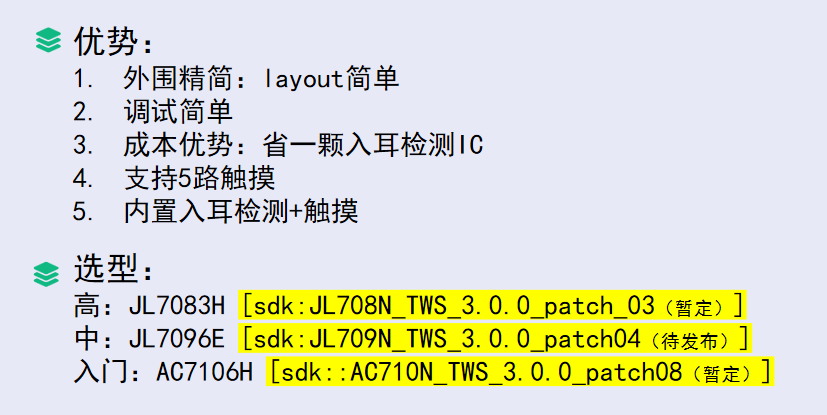

内置触摸

相关资料链接：
内置触摸
来自「深圳产品研发中心」
重点部分：

硬件设计部分

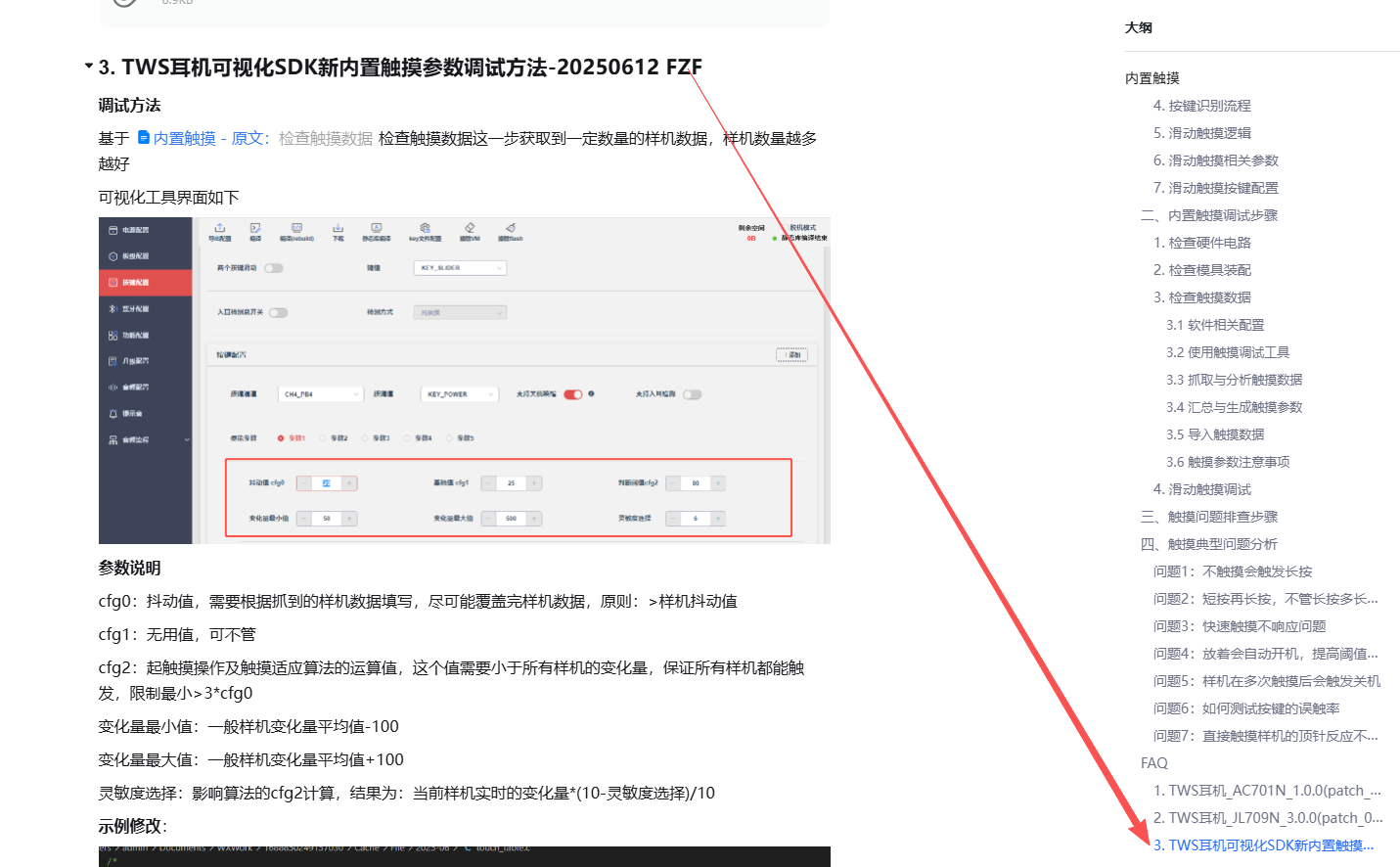

在线调试参数部分新一代内置触摸算法调试方法

LED灯

流程

led_config.c
led_ui_msg_handler.c

TWS

TWS
来自「深圳产品研发中心」

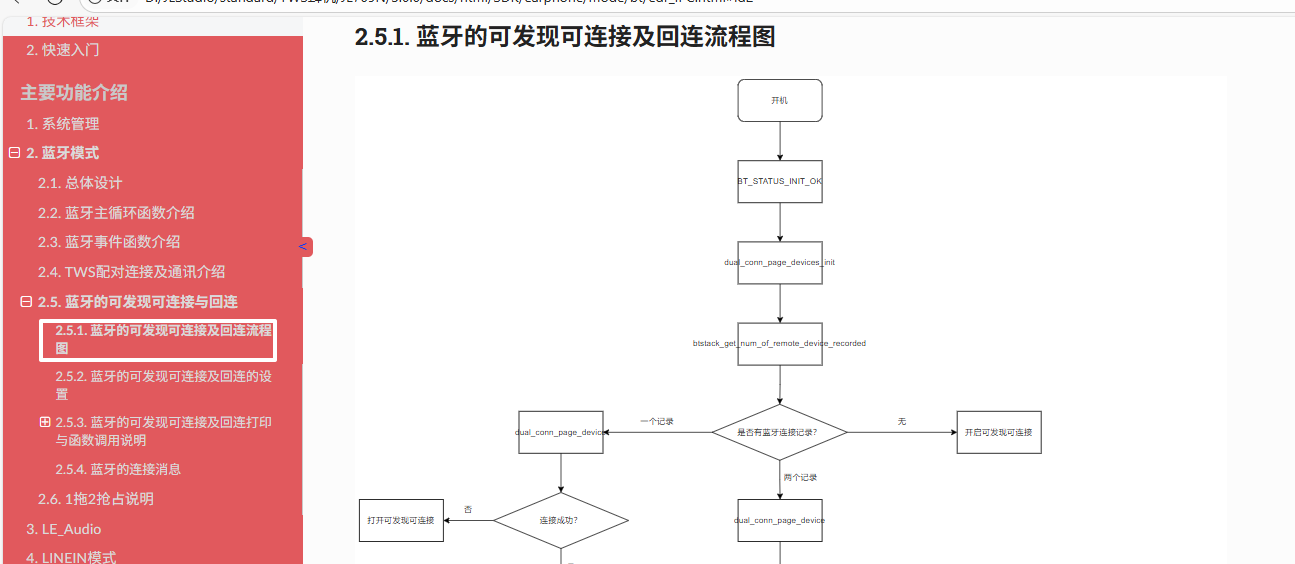

配对及回连

流程

SDK\apps\earphone\mode\bt\bt_tws.c

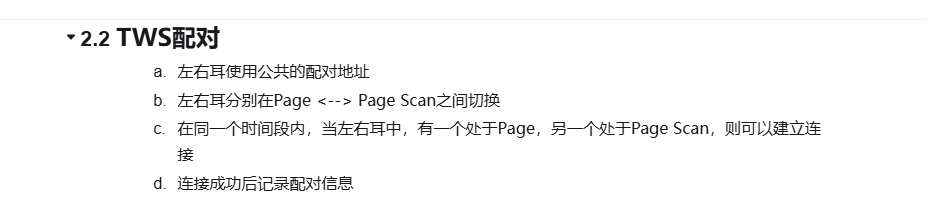

配对

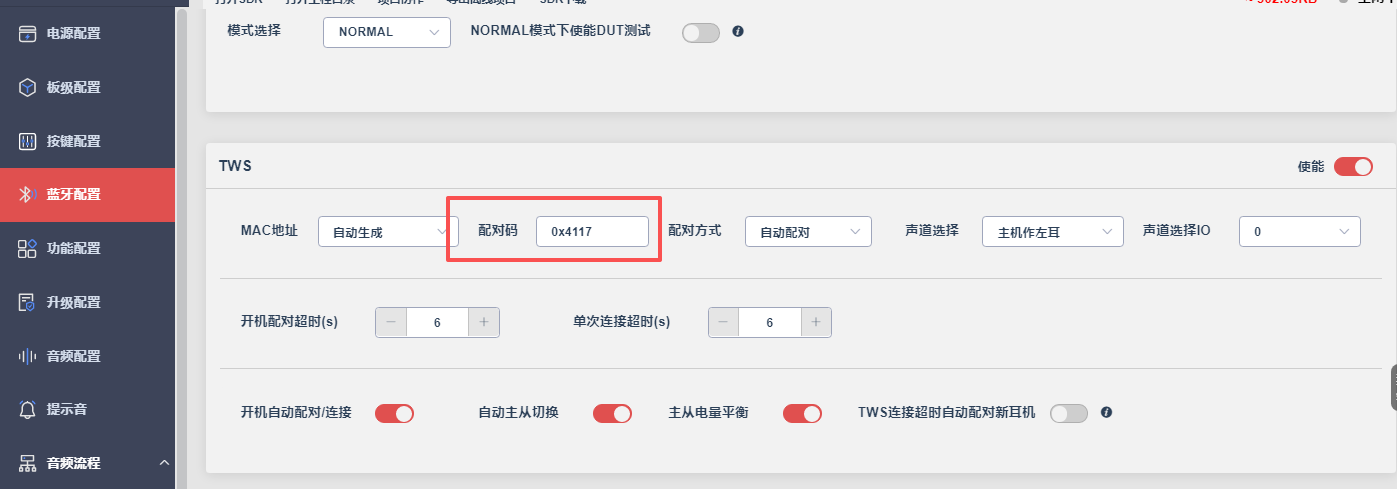

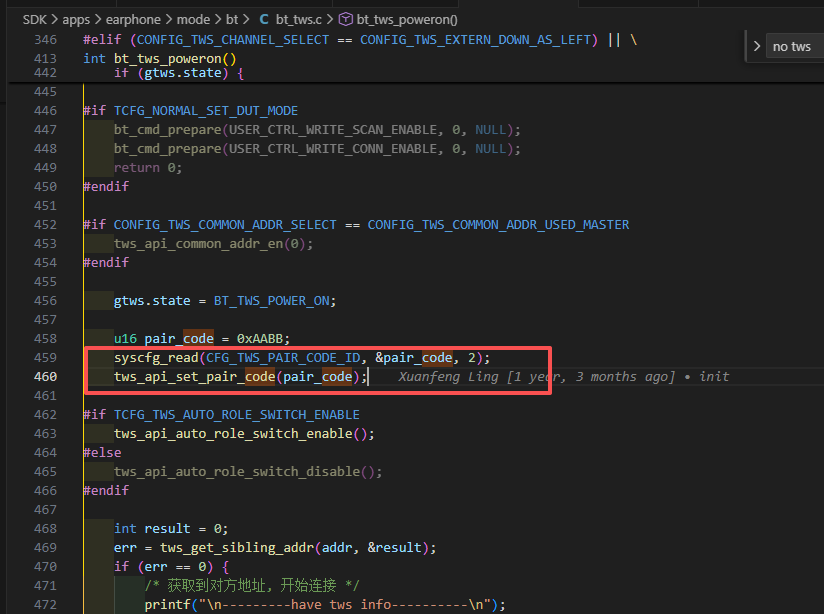

配对码

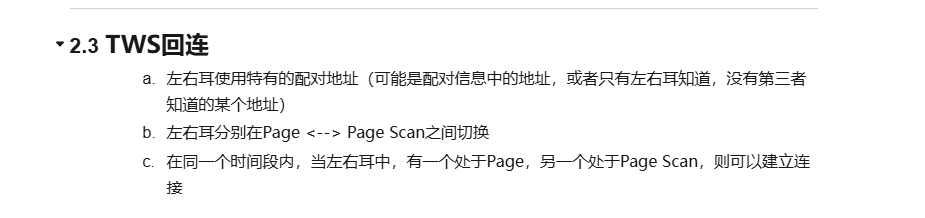

回连

打印字符含义

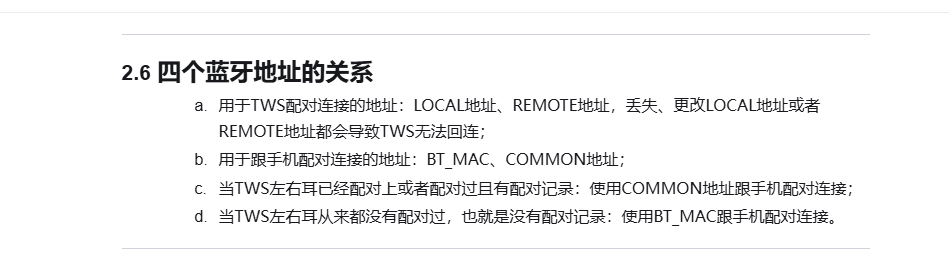

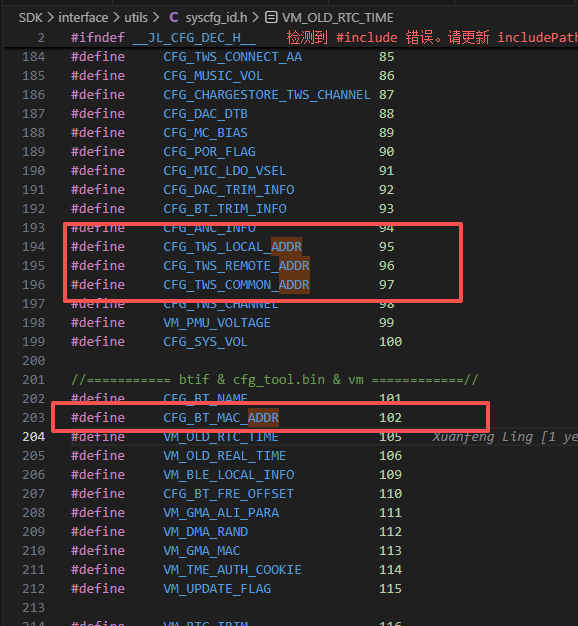

mac地址、公共地址、tws local地址、tws remote地址

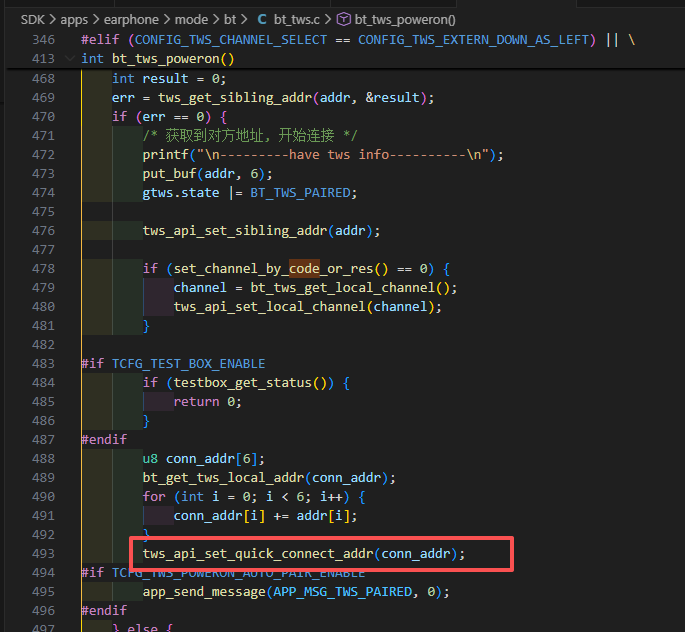

流程

SDK\apps\earphone\mode\bt\bt_tws.c
SDK\interface\utils\syscfg_id.h

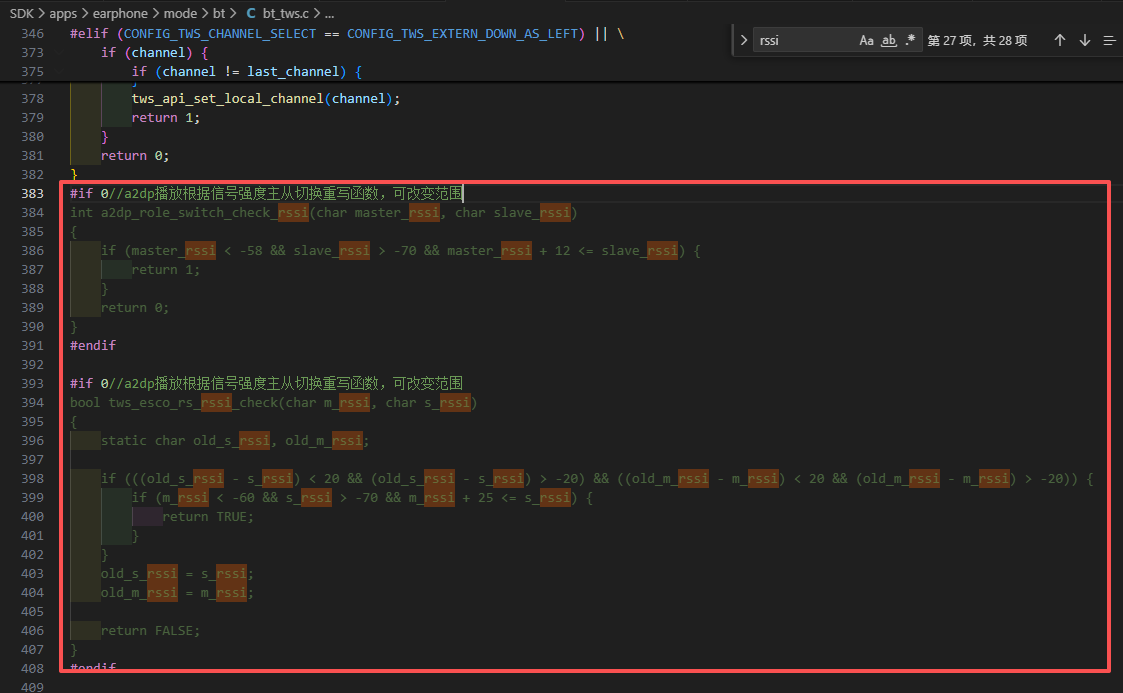

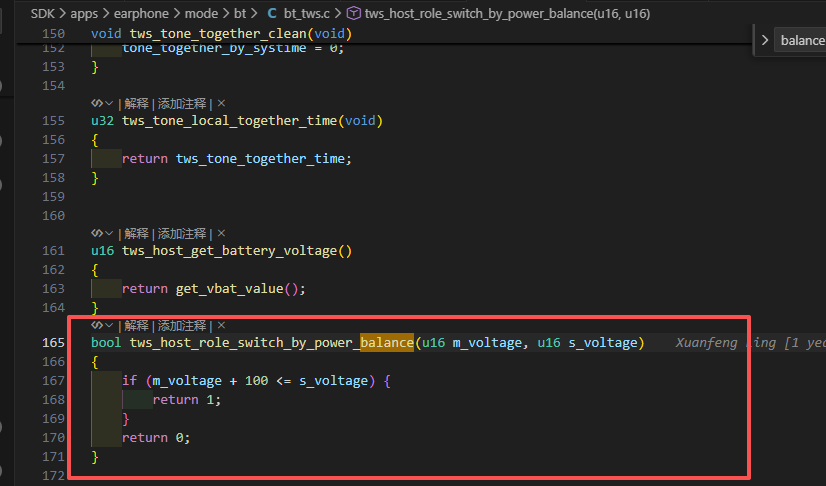

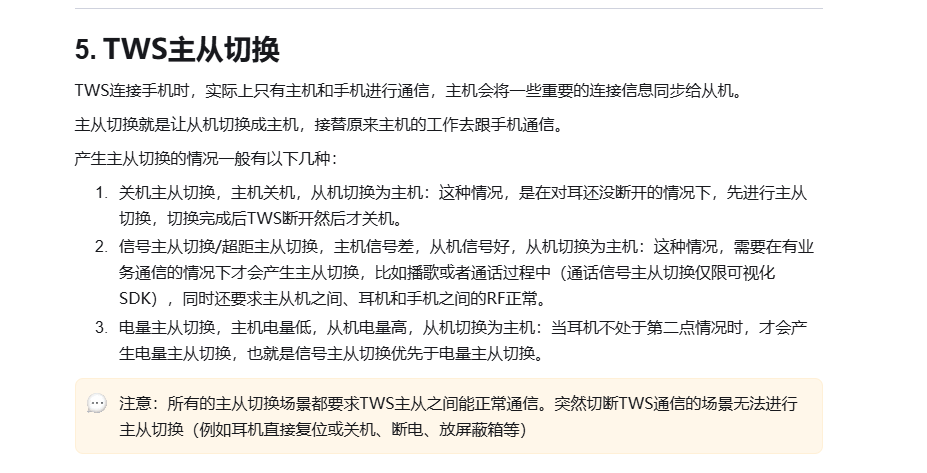

主从切换

流程

简单来说，主从切换的顺序是：

判断主从切换电量是否符合要求（默认从机电量大于主机0.1v）
判断主从间的信号强度差值是否符合设定要求
无业务状态及未连接手机下不支持主从切换，会引入异常

一拖二

一拖二
来自「深圳产品研发中心」

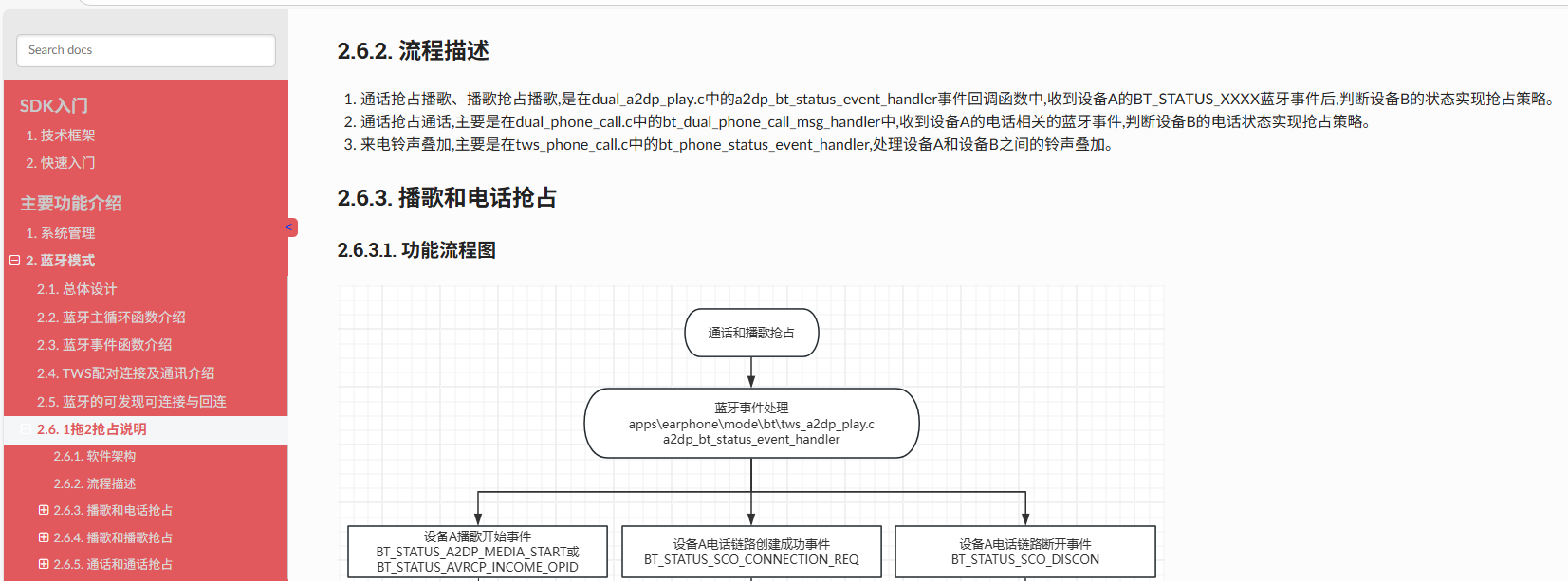

流程

SDK\apps\earphone\mode\bt\tws_dual_conn.c
SDK\apps\earphone\mode\bt\dual_a2dp_play.c
SDK\apps\earphone\mode\bt\dual_phone_call.c

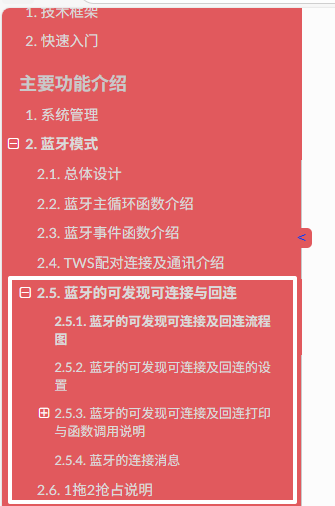

回连及连接

字符说明

设备抢占

APP协议

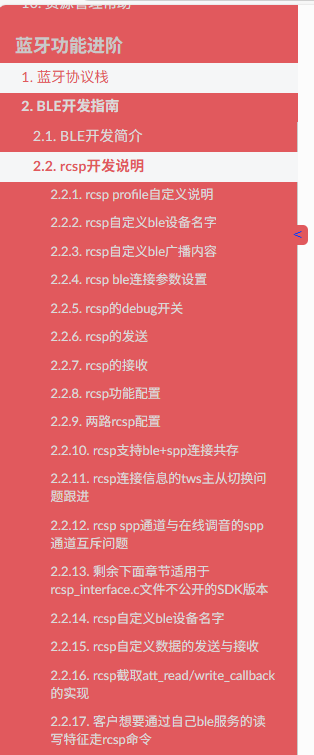

自定义BLE服务特征进行RCSP OTA（可视化）
来自「深圳产品研发中心」

流程

SDK\apps\common\third_party_profile\jieli\rcsp\ble_rcsp_server.c
SDK\apps\common\third_party_profile\jieli\rcsp\adv\ble_rcsp_adv.c

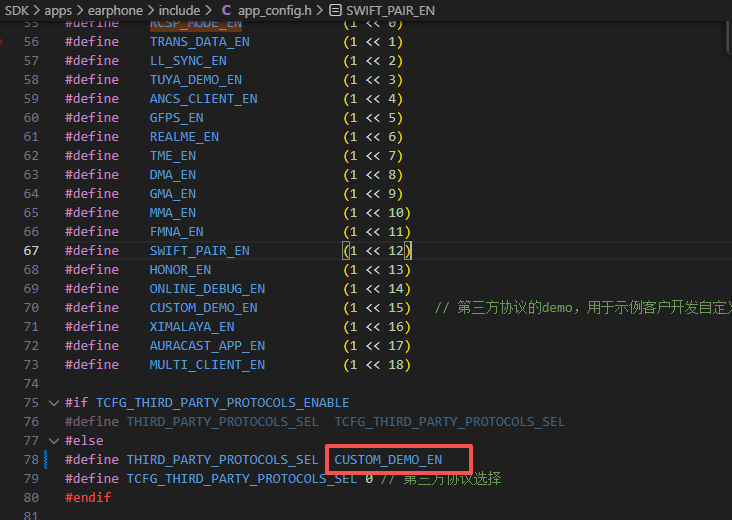

自定义协议

完全不需要RCSP任何流程的
SDK\apps\earphone\demo\trans_data_demo.c已经完全弃用，统一改为SDK\apps\common\third_party_profile\custom_protocol_demo\custom_protocol.c

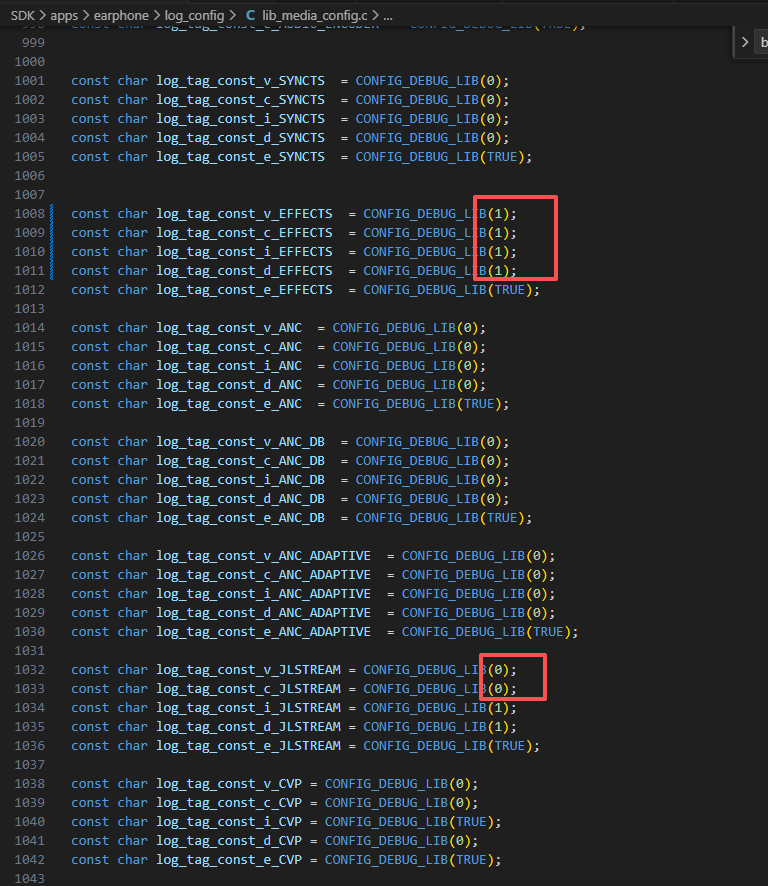

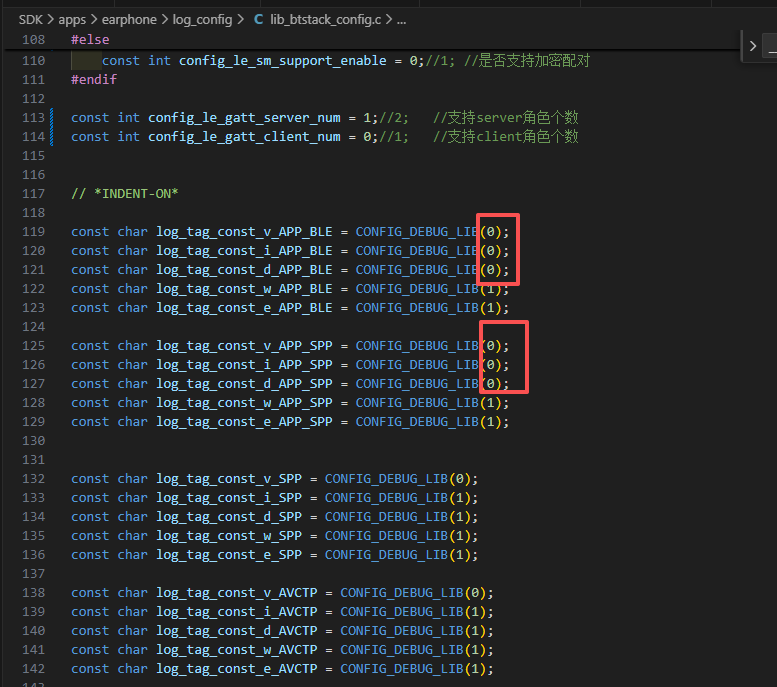

Debug Log

音频

翻译耳机、语音识别
来自「深圳产品研发中心」

基本知识普及

一、采样率（Sampling Rate）

核心定义：单位时间内对连续模拟音频信号的采样次数，单位为赫兹（Hz）。它决定了音频的频率响应上限，遵循奈奎斯特采样定理：采样率必须≥2 倍音频最高频率，才能无失真还原信号。
- 例：人耳可听频率约 20Hz-20kHz，因此 44.1kHz 采样率（CD 标准）即可完整覆盖；采样率越高，理论上高频细节越丰富。
蓝牙音频常见采样率

场景	常见采样率	说明
基础蓝牙音频（SBC）	44.1kHz/48kHz	蓝牙基础编码，多数设备兼容，48kHz 更适配视频同步
高清蓝牙（aptX HD/LDAC）	48kHz/96kHz	96kHz 采样率可还原超高频细节，适合无损音乐爱好者
无损蓝牙（LC3 无损）	44.1kHz/48kHz/96kHz	新一代编码，兼顾无损音质与低延迟

二、信噪比（Signal-to-Noise Ratio, SNR）

核心定义：音频信号强度与背景噪声强度的比值，单位为分贝（dB）。它直接决定音频的纯净度，数值越高，噪声越少、音质越干净。
- 计算公式：SNR=10log10(PnoisePsignal)，Psignal为信号功率，Pnoise为噪声功率。
蓝牙音频常见信噪比标准
- 普通蓝牙耳机：≥90dB，日常听感无明显噪声；
- 高清蓝牙耳机：≥100dB，适合安静环境下听轻音乐、人声；
- 发烧级蓝牙音频设备：≥110dB，接近无损设备的纯净度。
蓝牙中的影响因素：编码压缩、蓝牙传输干扰、耳机放大器噪声、电池供电噪声都会影响信噪比。比如蓝牙传输时的频段干扰（2.4GHz 频段与 WiFi、微波炉重叠）会导致噪声增加，降低信噪比。

三、音频格式（编码格式，Bluetooth Audio Codec）

核心定义：蓝牙设备间传输音频时的数据压缩 / 解码协议，决定了音质、延迟、功耗和兼容性，是蓝牙音频的核心。
主流蓝牙音频格式对比

格式	核心优势	音质 / 码率	兼容性
SBC（Subband Codec）	通用兼容，低功耗	有损，码率约 320kbps；音质一般	所有蓝牙音频设备强制支持
AAC	苹果生态适配，音质优于 SBC	有损，码率约 256-320kbps；适合人声、流行乐	苹果设备、安卓旗舰、多数流媒体平台支持
LDAC	索尼专属，高码率	最高 990kbps，支持 96kHz/24bit，高清无损音质	索尼设备、部分安卓旗舰支持
LC3	新一代标准，低延迟 + 无损，低功耗	支持无损，码率灵活，延迟低于 SBC	蓝牙 5.2 及以上设备，逐步成为主流

四、相位（Phase）

核心定义：描述周期性音频信号在某一时刻的位置，单位为度（°）或弧度（rad）。相位差（两信号的相位差值）会影响音频的声场定位、立体声分离度、声音叠加效果。
- 例：两声道信号相位完全一致（0° 相位差），声音会居中；相位相反（180° 相位差），声音会抵消，出现 “中空” 感。
蓝牙音频中的关键影响
- 立体声分离：蓝牙传输时若左右声道相位偏差过大，会导致声场变窄、定位模糊；
- 降噪 / 通话：麦克风阵列的相位匹配决定降噪效果，相位偏差会导致降噪失效、回声增强；
- 音频同步：视频与音频的相位同步（延迟），相位偏差会导致口型对不上。

五、幅度（Amplitude）

核心定义：音频信号的振动幅度，对应声音的响度（音量），单位为分贝（dB SPL，声压级）或伏特（V，电信号幅度）。幅度越大，声音越响。
- 关键阈值：人耳听阈约 0dB SPL，痛阈约 120dB SPL；音频设备的最大幅度受硬件限制，超出会出现削波失真（声音破音）。
蓝牙音频中的关键限制
- 音量控制：蓝牙设备通过调节电信号幅度控制音量，幅度过小会导致信噪比下降（噪声凸显）；
- 编码限制：蓝牙编码对幅度的动态范围有要求，动态范围过小会导致声音干瘪，过大则可能因压缩导致失真；
- 硬件限制：耳机扬声器的最大幅度决定了最大音量，超出会损坏扬声器或出现破音。

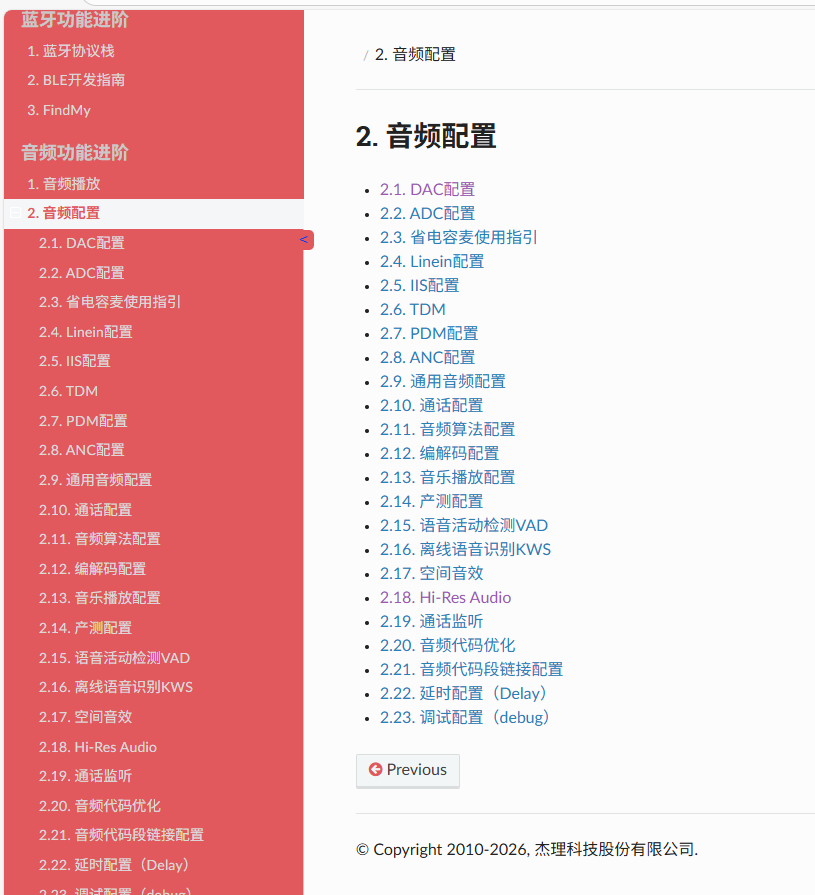

音频配置

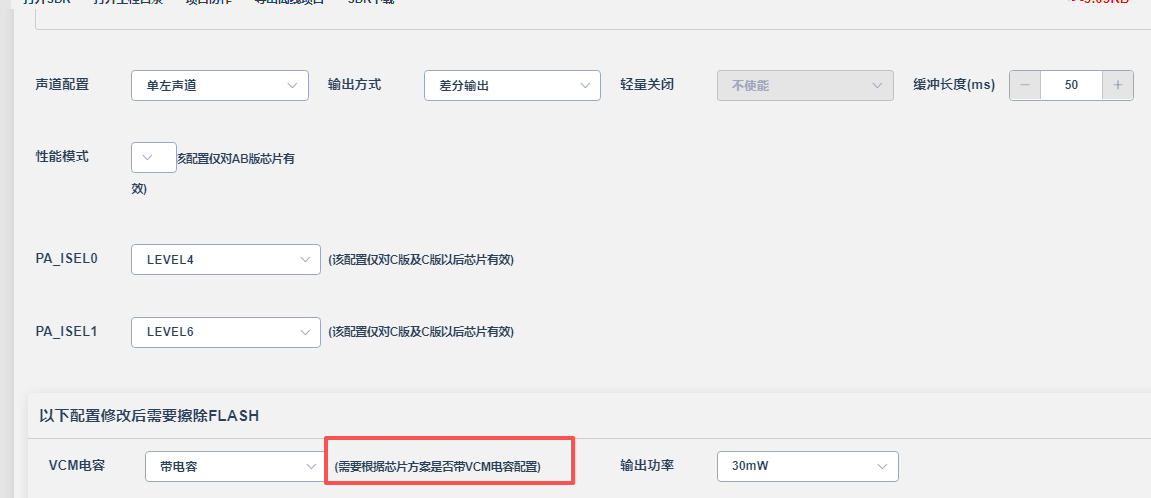

DAC

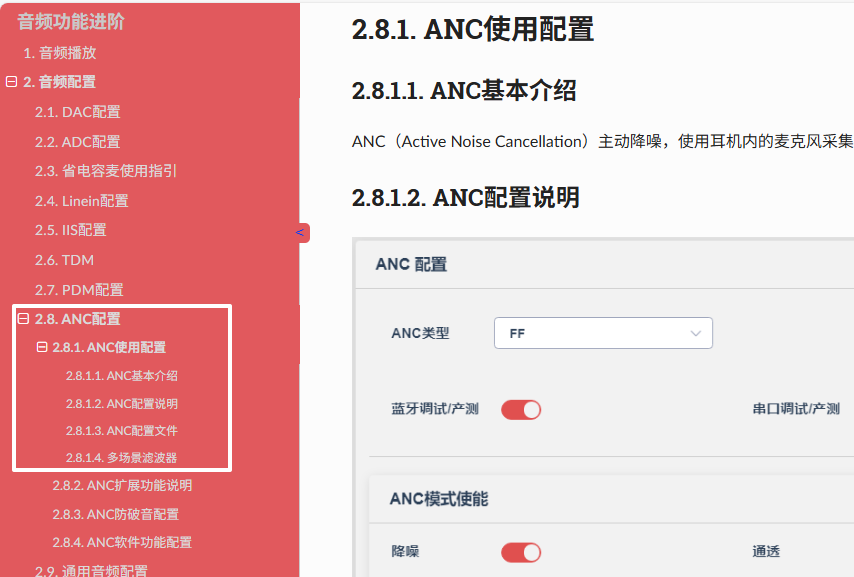

ANC

注意点：

ANC要求adc通道是差分输入

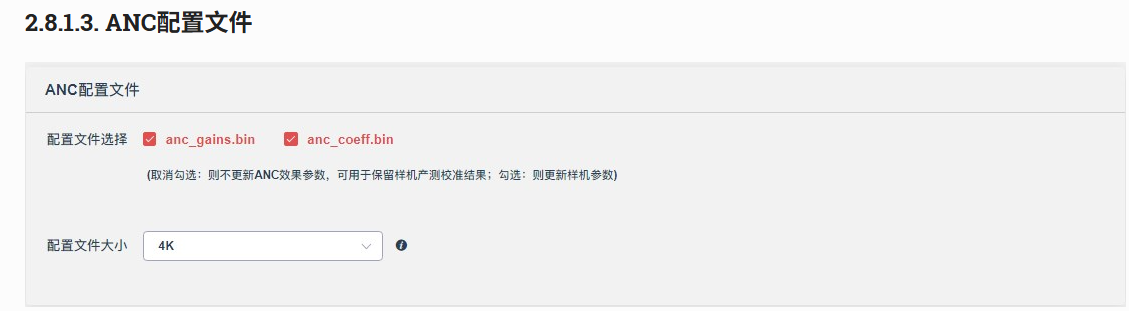

默认的两个anc配置文件内容是空的，需要从anc在线调工具里面重新导出才能正常使用

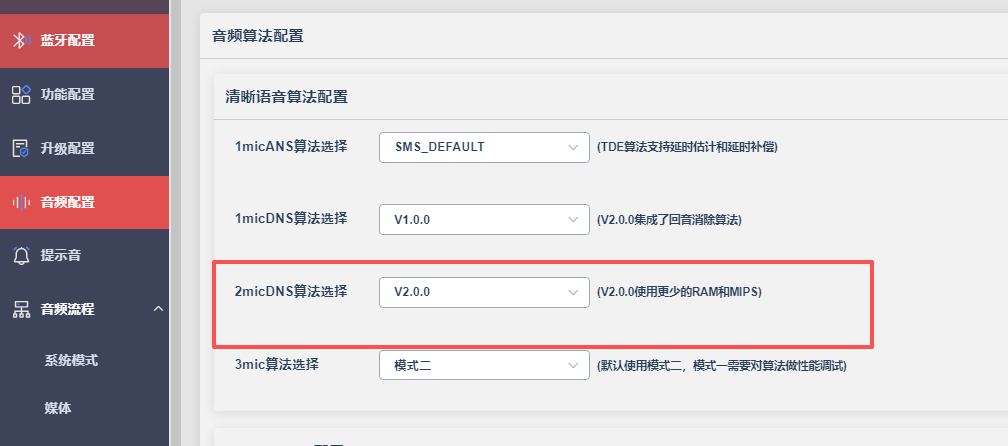

ENC

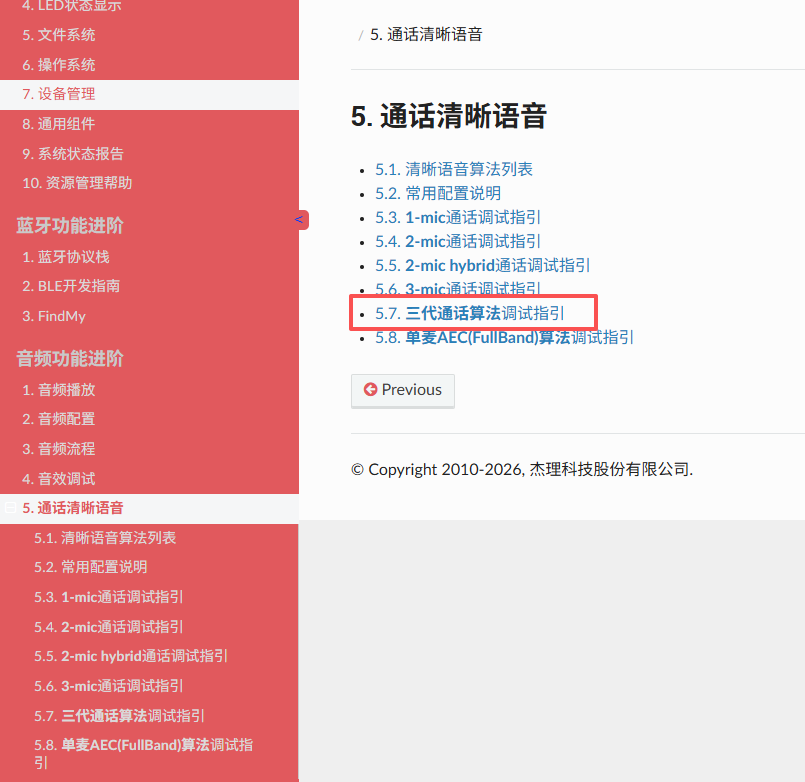

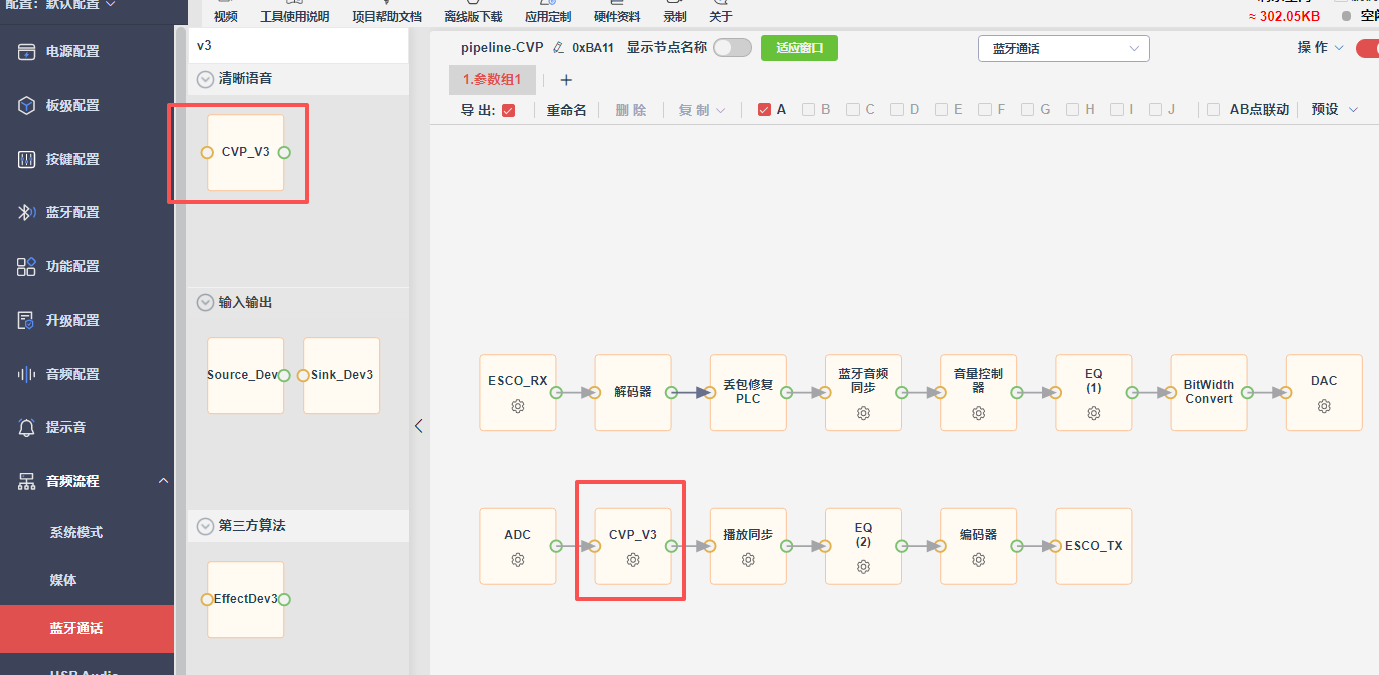

cvp_v3三代ENC算法
二代的双mic enc算法
消耗更多flash换取更少的RAM使用，性能相较一代无明显差异

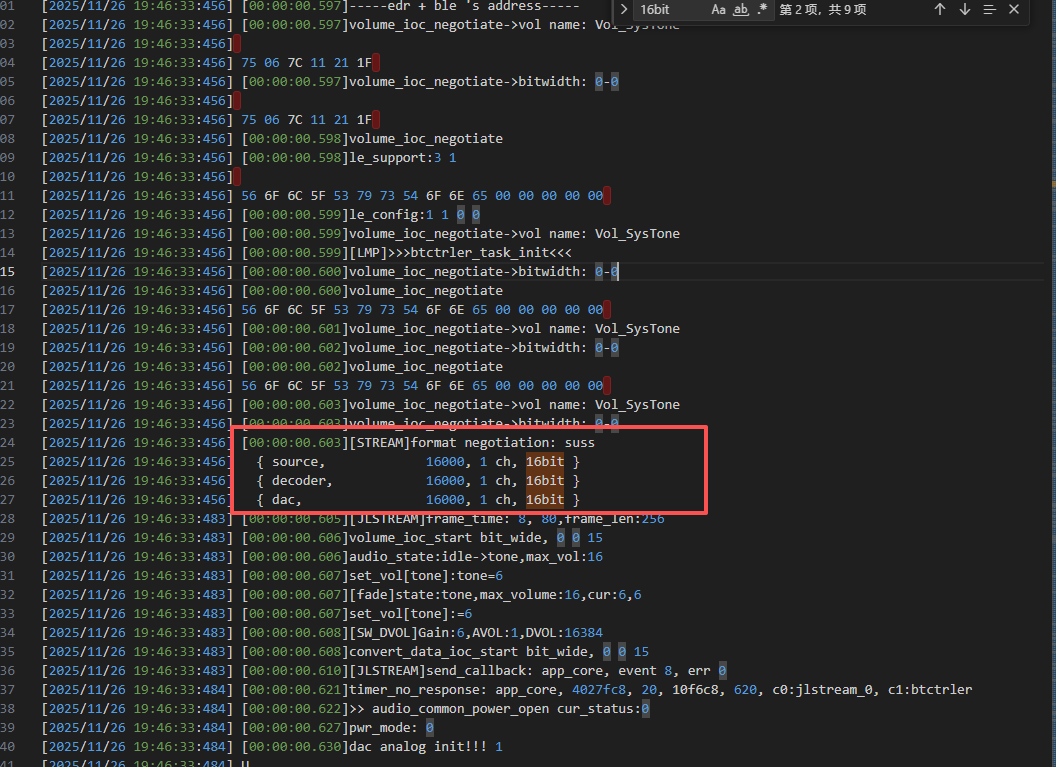

音频流协商

示例

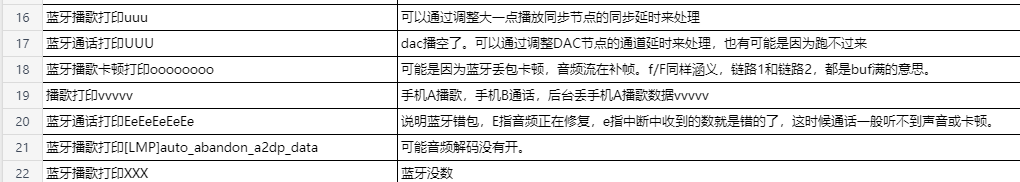

特殊字符说明

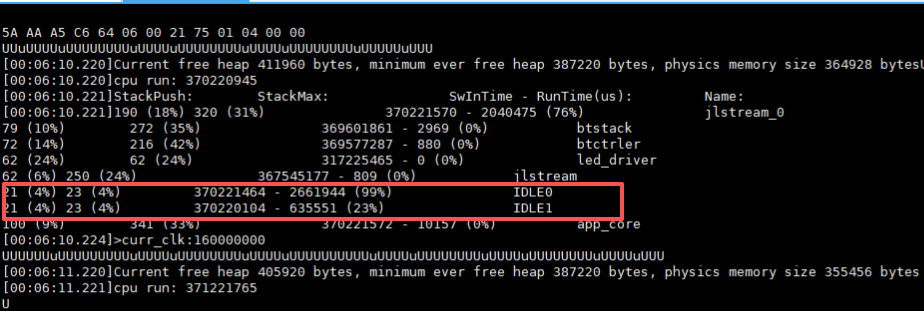

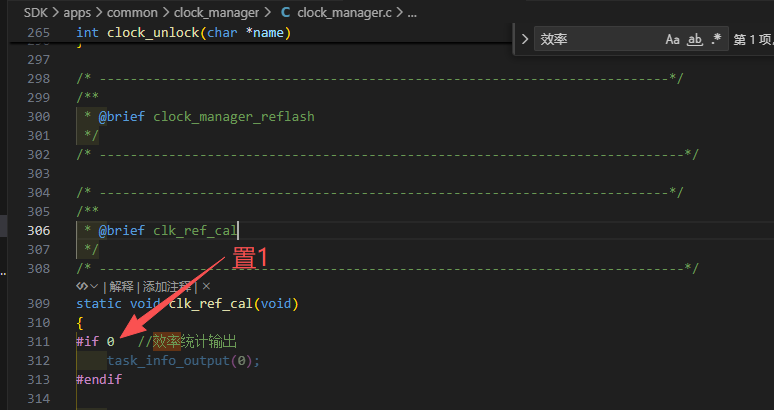

如何定位是不是跑不过来

会有CPU占用率打印，主要看CPU0和CPU1占用率

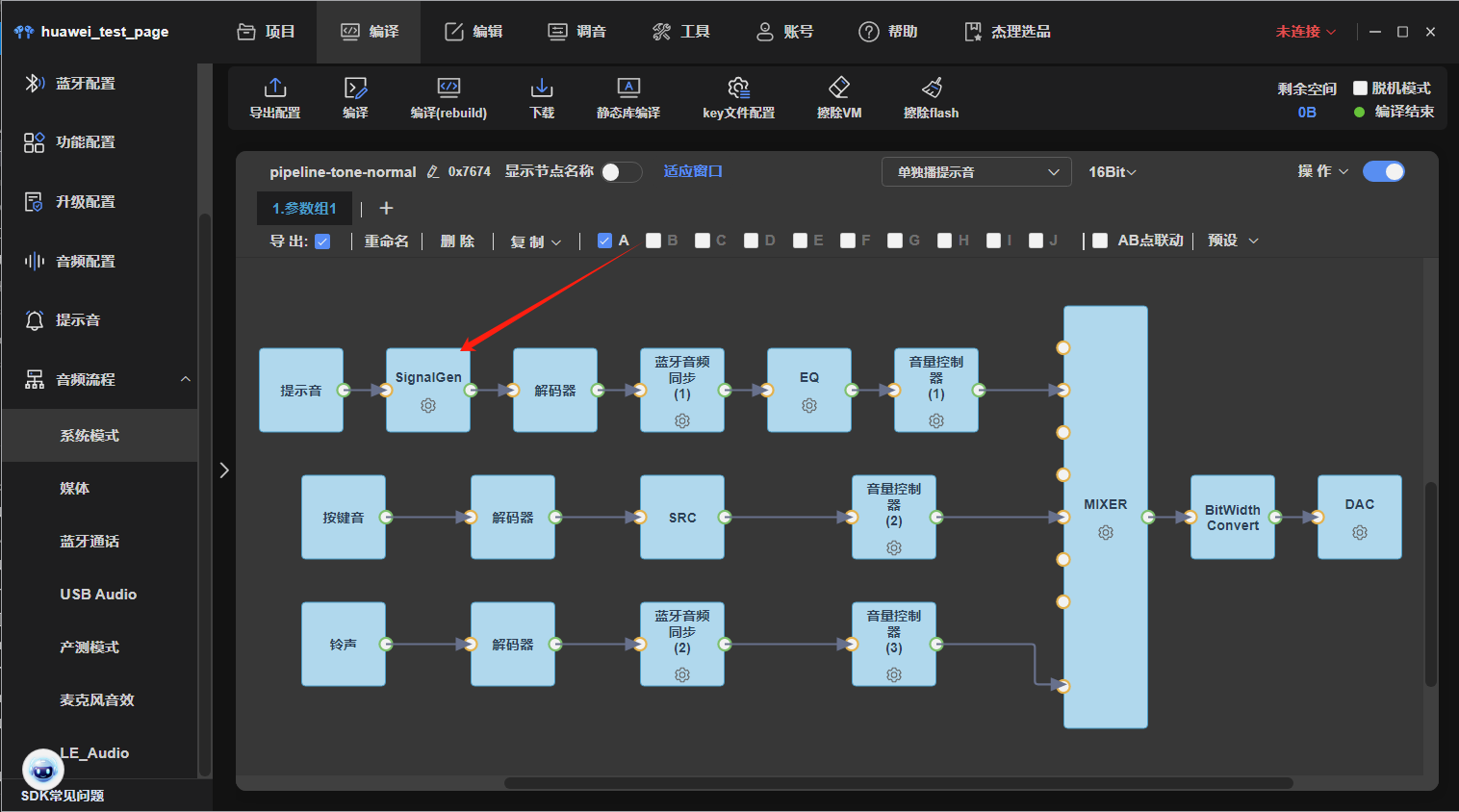

如何定位是不是音频杂音

可以加个正弦波转换节点进行测试

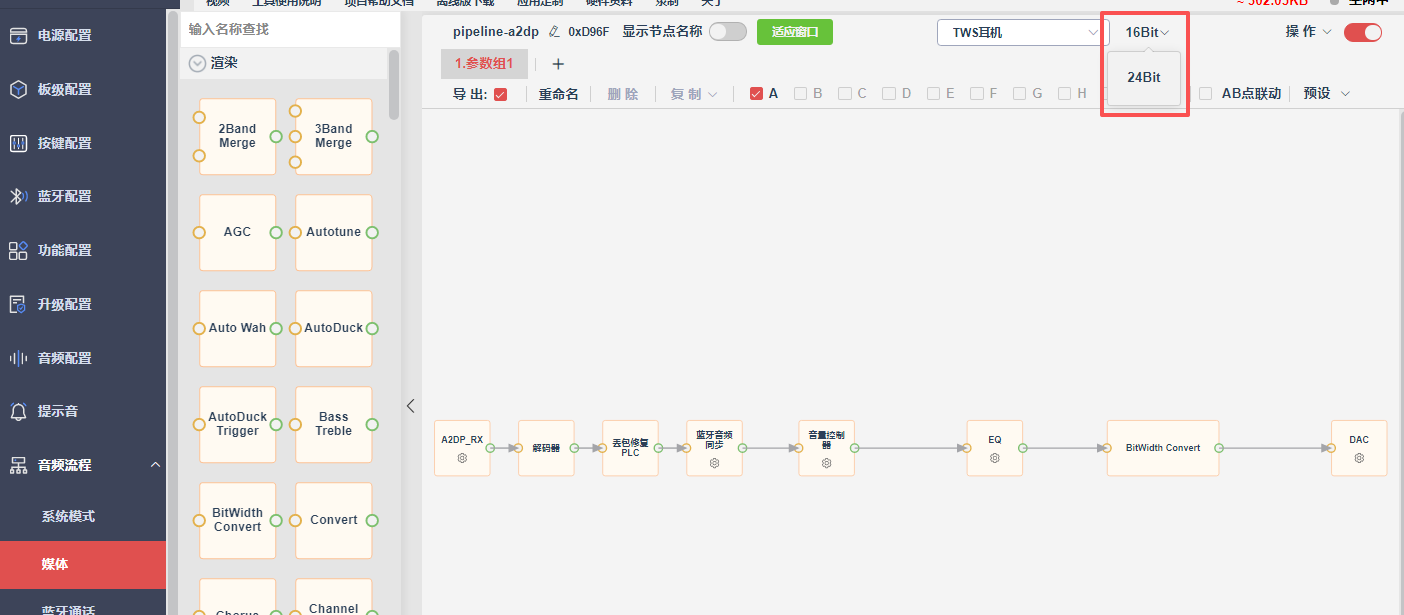

音频流位宽

24bit所需的缓存是16bit的两倍
24bit有助于优化量化噪声
如果需要平衡RAM消耗和量化噪声可以评估用部分24bit，但是代码需要修改，具体改动方案根据具体项目和问题处理

翻译耳机

翻译耳机、语音识别
来自「深圳产品研发中心」

系统

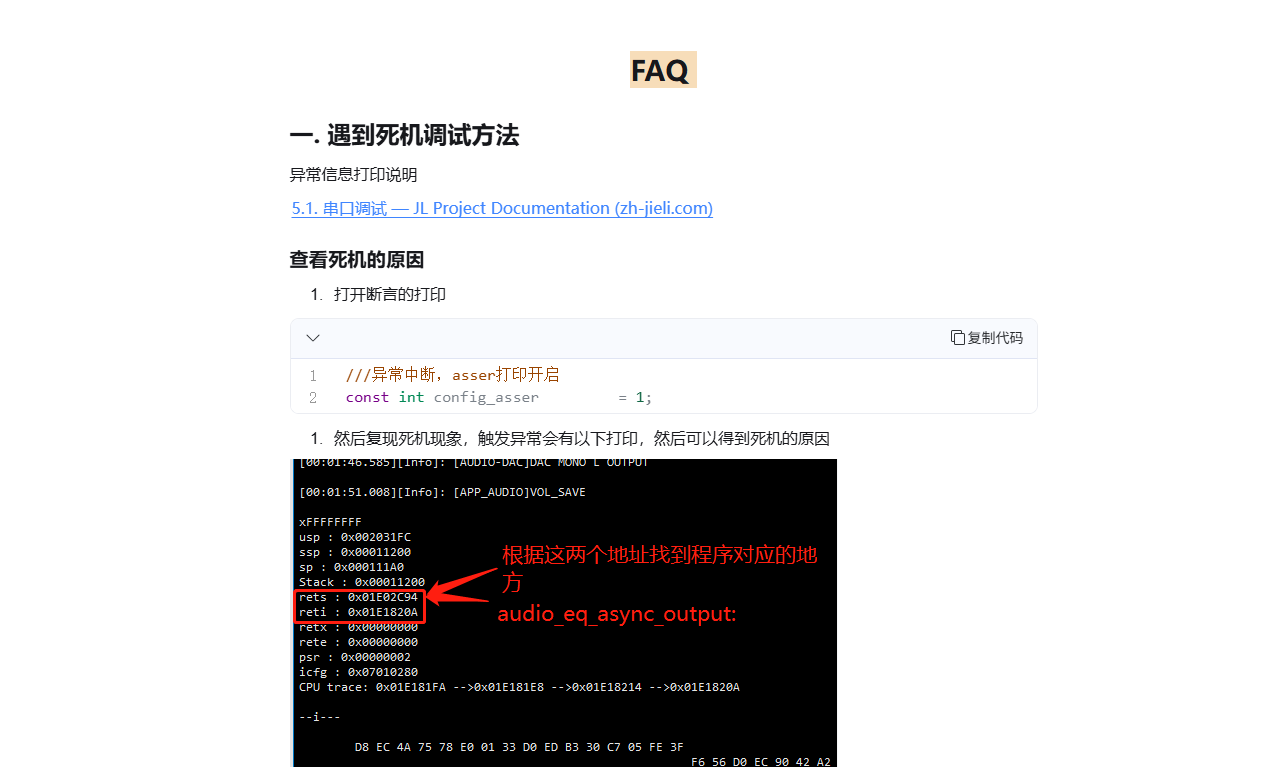

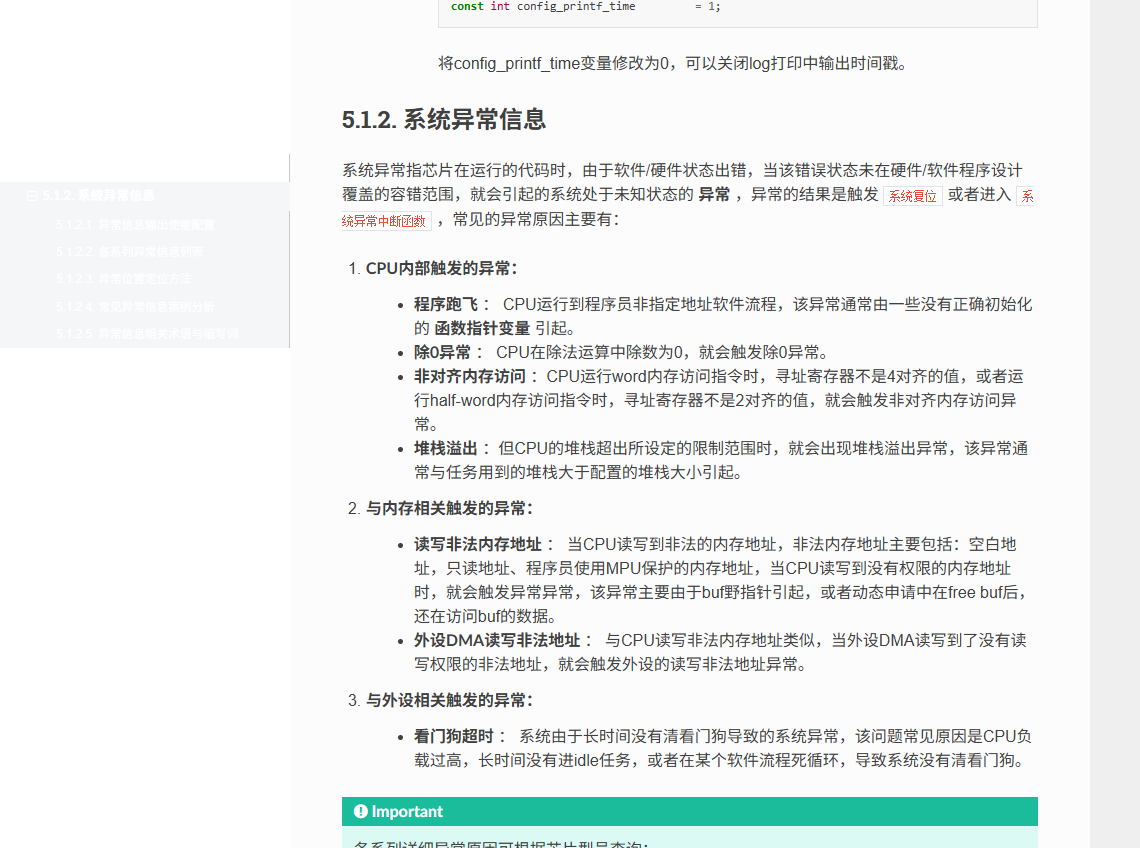

死机调试方法

软件调试方法
来自「深圳产品研发中心」
5.1. 串口调试 — JL Project Documentation

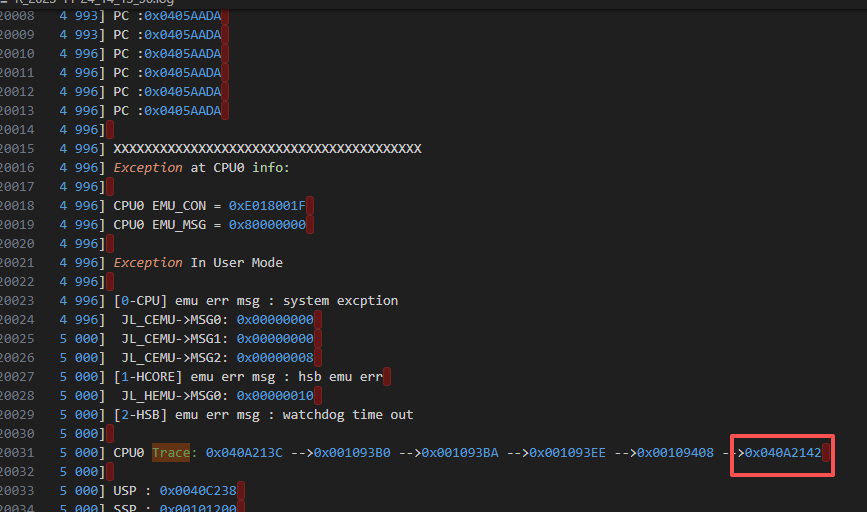

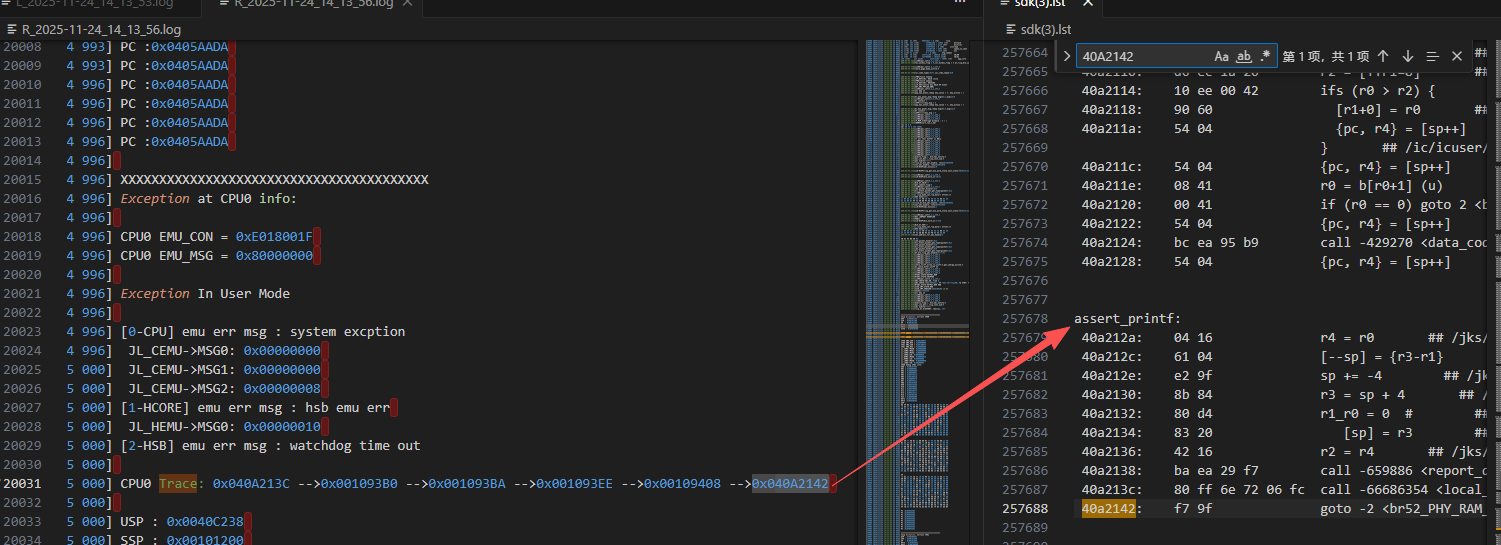

示例

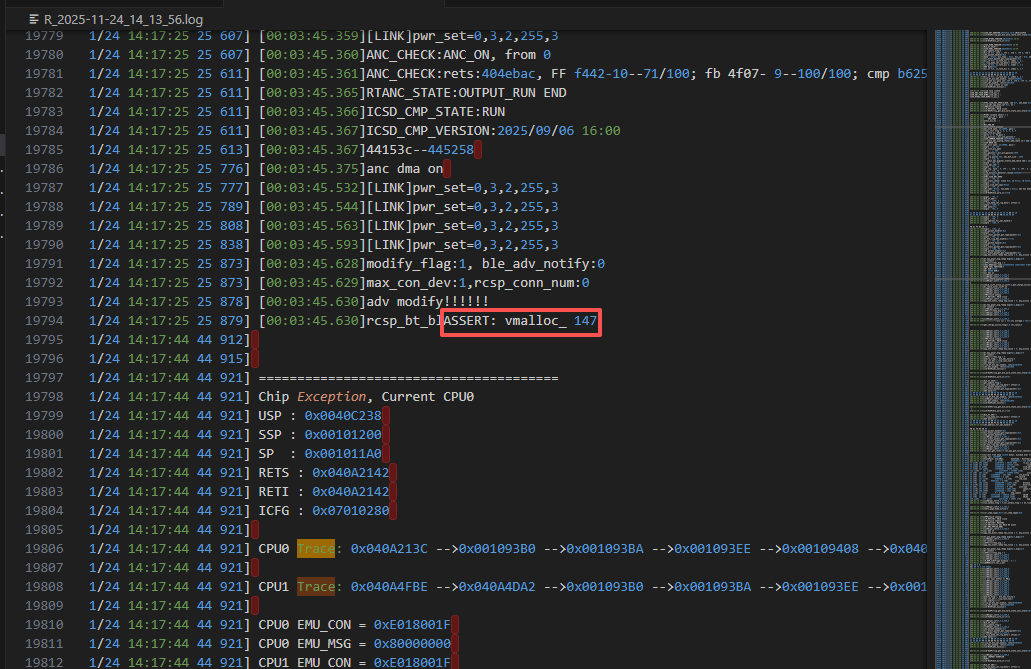

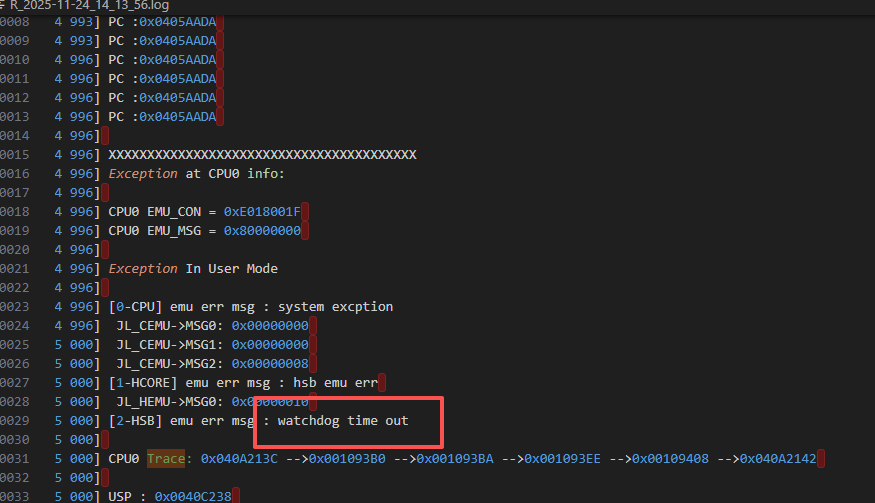

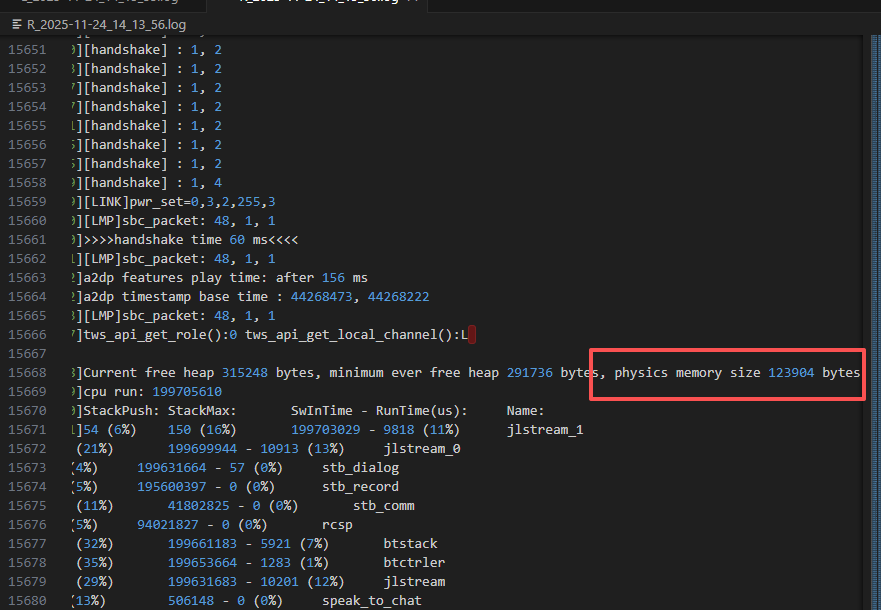

R_2025-11-24_14_13_56.log

原因：RAM不够导致申请失败断言
分析：

先看断言原因
看断言地址
找断言地址对应lst文件中的函数

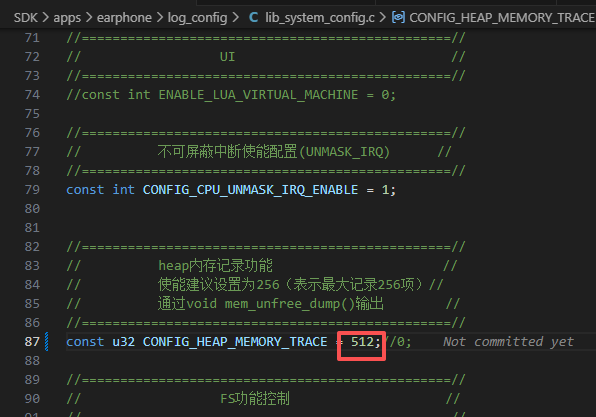

W内存泄露调试方法

确认是否是内存泄露定时器500ms调用mem_stats() API，看实际剩余的RAM有没有一直减少
怎么定位哪些API导致的内存泄露修改截图位置后，外部声明以下API

void exception_analyze_user_callback(int unsigned *sp)
{
    //debug 内存泄露
    mem_unfree_dump();
    return;
}
