领夹麦产测工具使用介绍

2023年12月5号
珠海市杰理科技股份有限公司 Zhuhai Jieli Technology Co.,LTD 版权所有，未经许可，禁止外传
目录
一、实物图..............................................................................3
二、供电................................................................................3
三、产测工具升级说明....................................................................3
1.硬件接线说明........................................................................ 3
2.软件升级说明........................................................................ 4
四、功能介绍............................................................................5
1.测试领夹麦硬件MIC， TYPE-C是否正常.................................................. 5
1.1 适用版本.........................................................................5
1.2 功能介绍.........................................................................5
1.3使用说明......................................................................... 5
注：如果客户没有产测工具，请申请购买

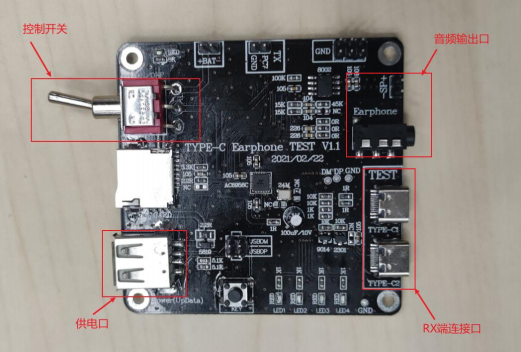

一、实物图

领夹麦产测工具

二、供电

可适用实物图左下角USB或者TYPE-C 口供电，将测试板接上电源后，将实物图左侧的开关打开上电。

三、产测工具升级说明

1.硬件接线说明

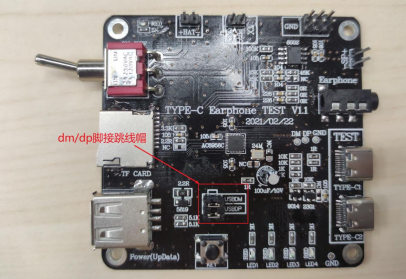

产测工具测试领夹麦时，需要将测试板升级2.0.3版本，硬件要将dm/dp脚接跳线帽，才能正常进行升级（非升级情况下，不需要接跳线帽）。

2.软件升级说明

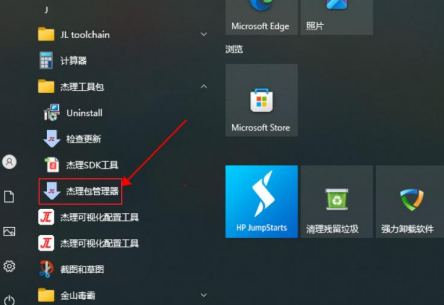

打开杰理工具包中的杰理包管理器

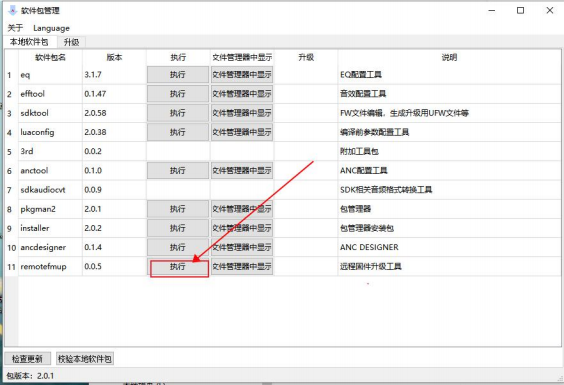

找到远程固件升级工具并执行

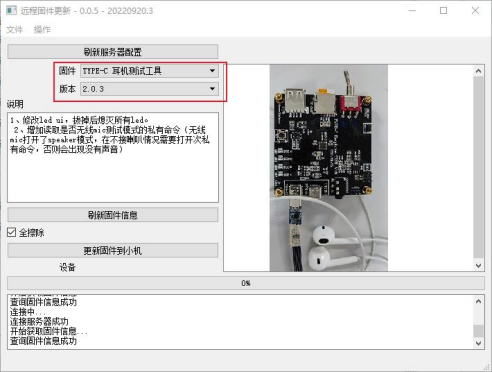

在固件中选择TYPE-C耳机测试工具，2.0.3版本，更新固件到产测板上即可。

四、功能介绍

1.测试领夹麦硬件MIC， TYPE-C是否正常

1.1 适用版本

领夹麦产测工具适用于RX端配置USB MIC输出的SDK版本。

1.2 功能介绍

RX端插入产测工具TEST type-c 口，TX端开机连接上RX端，对着TX端的mic喊话，数据会通过无线和usb 的方式发给产测工具，产测工具再将mic 的数据输出到DAC，并从音频输出口播放出来，以此达到产测样机的mic， type-c是否是正常的功能。

1.3使用说明

产测板上电开启后（dm/dp不需要接跳线帽），将RX端接入产测板的test type-c 口，产测板检测到RX正常接入后，LED1会常亮，识别到mic 的时候，LED2会闪烁，测试人员可通过喇叭输出或是有线耳机插入earphone 口，连接上TX端，对着TX端的mic 喊话的时候，能从产测板的喇叭或是有线耳机中听到自己说话的声音。

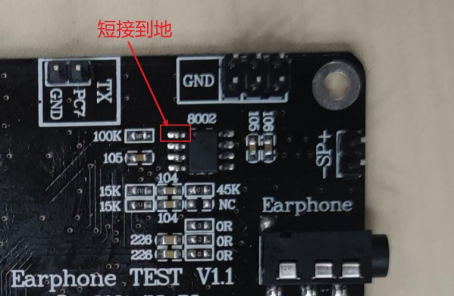

注意：由于产测工具的软件设计有缺陷，功放的mute没有拉低，如果想用喇叭播放声音，要自己手动将下图的mute脚跳线到GND，将mute脚拉低。
