杰理调音指南-20220622

📎 原始文档：https://www.kdocs.cn/l/cuNfDbS9Hrhr 调音指南
杰理
版本：V1.0
日期：2022-06-22
1
目录
一、调试步骤………………………………………………………………………………………………3
1、硬件电路是否一致………………………………………………………………………………3
2、喇叭、腔体、振膜、电池是否一致……………………………………………………………4
3、DAC输出最大幅度是否一致……………………………………………………………………4
4、对比频响曲线(20Hz-20KHz)…………………………………………………………………4
5、结合实际声音效果，进行微调…………………………………………………………………4
6、调音过程中常遇到的问题：……………………………………………………………………5
二、在线EQ调试说明…………………………………………………………………………………6
1、软件打开在线 EQ功能………………………………………………………………………6
2、设置通讯方式……………………………………………………………………………………6
3、PC在线调试工具使用方法……………………………………………………………………7
2
目前客户对音箱产品品质要求越来越高，产品品质提升最明显的地方就是音箱的音质。本文档针对69系列音质调试的方法做一个介绍，提高音质调试的效率。内容包括常用方法的调试步骤，EQ工具使用、SDK EQ功能代码修改。

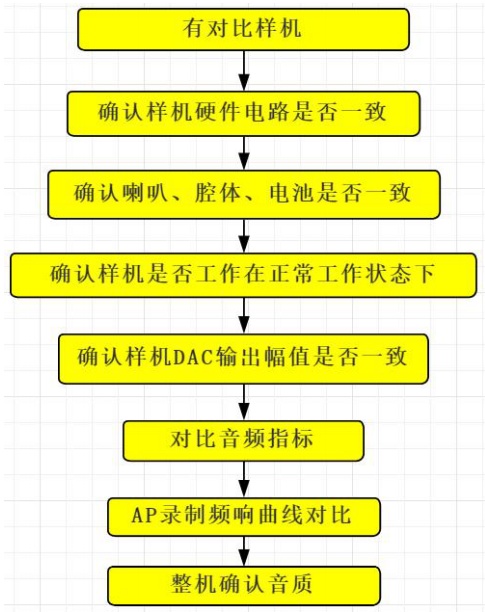

一、调试步骤

目前调试最多的就是：客户以某音箱为参考样机，要求调试出相同的音质效果。以下调试步骤以有参考样机为例子，对调试方法进行介绍。

1、硬件电路是否一致

确认待调样机与对比样机的硬件电路是否完全相同。调音电路、功放电路参数等。
注意1:功放型号、功放的AB/D类，是否有升压，防破音模式是否一样；
注意2:DAC输出到功放输入之间的电容大小是否一样；

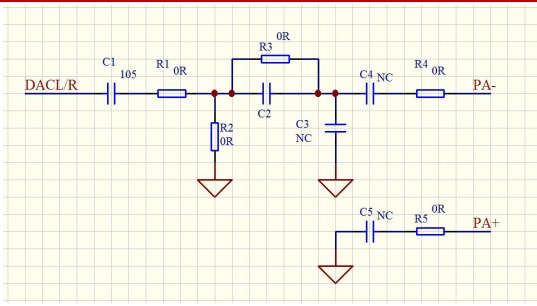

硬件常用调音网路电路

2、喇叭、腔体、振膜、电池是否一致

确认待调试样机的腔体跟喇叭是否完全一样，最好共用同一套腔体，用开关进行切换；确认电池电压是否一样，功放供电电压是否一样。

3、DAC输出最大幅度是否一致

测试对比样机与待调样机DAC输出最大幅值是否一样。
测试方法1:用音频分析仪测试DAC输出最大幅度。
测试方法2:蓝牙播1KHz@OdB正弦波信号，示波器测试输出峰峰值。将待调样机输出峰峰值调得跟对比样机最大输出幅值一样。

4、对比频响曲线(20Hz-20KHz)

测试方法：用音频分析仪直接扫描出频响曲线，对比两个样机的频响曲线，用在线调EQ的方式，把待调样机的频响曲线拉得接近对比样机。
注意：有些样机开了DRC功能，最大音量的频响曲线是一根直线，看起来像是没有调过EQ。需要把音量减小一半，才能扫描出真正的EQ曲线；

5、结合实际声音效果，进行微调

对比参考样机，听出两者之间的差异，进行微调。好的音质效果具备：低频饱满，人声清晰，高频响亮。
4

6、调音过程中常遇到的问题：

(不同的喇叭腔体表现出来的效果不一样，经验之谈，仅做参考)

①声音没有低频效果，声音很干?

答：提高低频，60-130Hz频段，低频有深度；
②声音有点发散，不够集中?
答：提高低频250Hz左右频段，提高800-1K频段；
③声音有点闷、人声不够清晰?
答：低频过多，中频不够。把250HZ附近的增益压一下，把1KHz、3KHz、6KHz附近的增益抬高，Q值加大，10K以后的增益不要压制太多。
④播放某些歌曲，声音听起来很吵?
答：高频过多，把高频的增益压一下，低频也可以尝试轻微压一下。
⑤声音没有层次感，人声和伴奏背景音都混在一起?
答：提高低频70-100Hz频段，衰减200-400Hz频段，提高800-1K频段，8K以后的频段尽量不要压制太多；
⑥播放某些低频、高频歌曲，出现杂音、喇叭打边的振动?
答：低频或高频破音，把相应频点的增益降低。
⑦类似鼓声、镲等乐器声音延续效果时间比较短?
答：提高低频70-100Hz频段。
50HZ-100HZ:增加鼓声等低频音效的饱满度；
200HZ-400HZ:增加人声的饱满度，减少人声和中音乐器的浑浊不清；
3KHZ:增加人声的清晰度、钢琴音的力度；
7KHZ:增加打击乐器的声音力度；
10KHZ以后：增加人声、乐器的明亮度，过大声音会显得很吵。
⑧扩音器机型：MIC喊话器调音：喊话人声有鼻音，喊话声音有点感冒鼻塞的感觉。

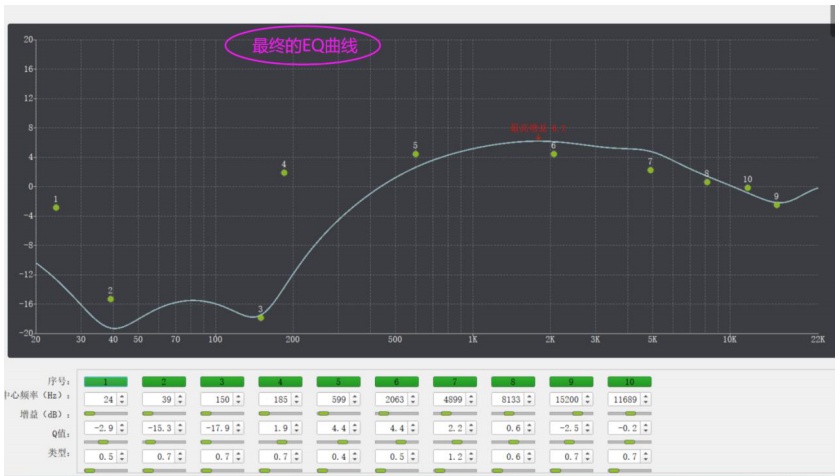

答：鼻音的感觉就好像是感冒鼻塞说话的那种感觉。处理鼻音的方法一般是把200HZ之前

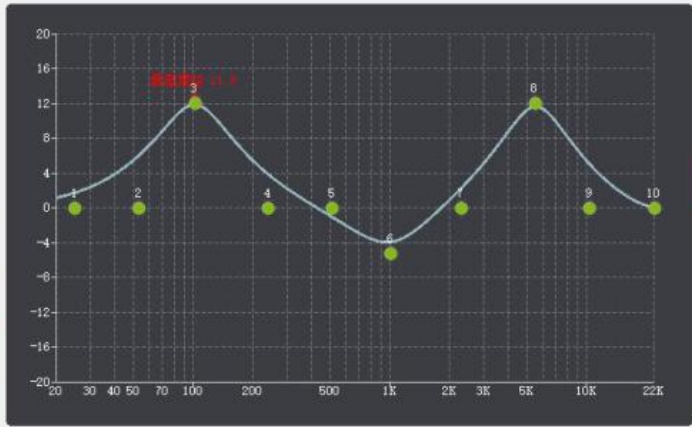

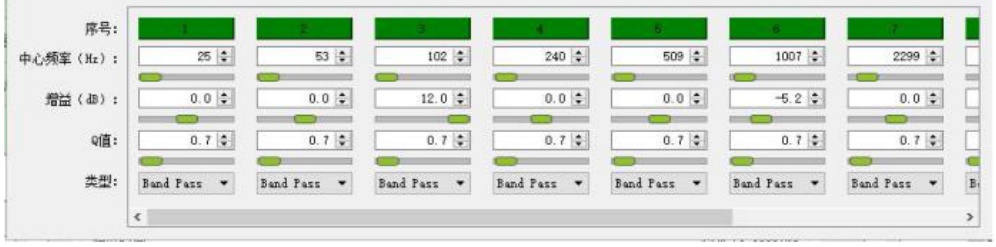

的频率衰减，提升3KHZ左右的频点，最终EQ如下图：
注意：通话EQ和音乐EQ是不一样的，如果是音乐EQ,就不能这么单纯的把低频衰减了。
5

二、在线EQ调试说明

1、软件打开在线EQ功能

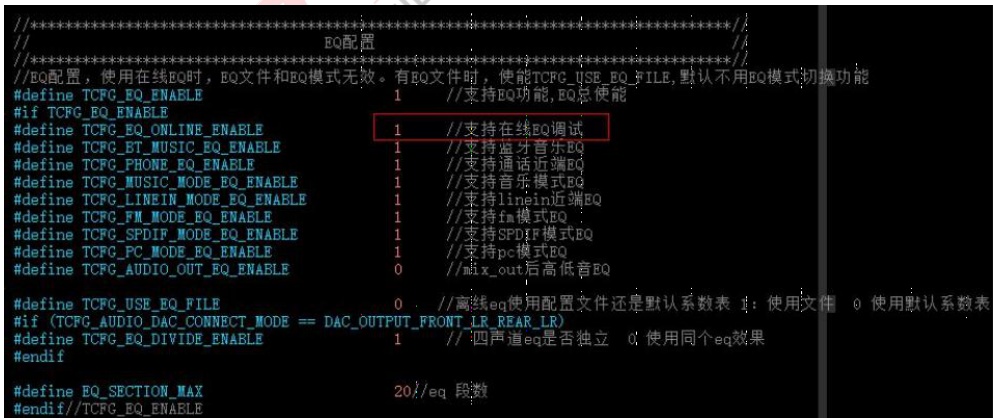

以AC695X为例，启动宏TCFG_EQ_0NLINE ENABLE

2、设置通讯方式

使用串口通讯，默认使用usb DP DM做调试口，波特率115200,可根据实际使用改用别的IO口。
NE CCONFIG
如果调试串口是DP DM,使用eq调试串口时，需关闭usb宏 #define TCFG_ONLINE_ENABLE(TCFG_EQ_ONLINE_ENABLE)//是否支持EQ在线调试功能#define TCFG_ONLINE_TX_PORTIO_PORT_DP//EQ调试TX口选择#define TCFG_ONLINE_RX_PORTIO_PORT_DM//EQ调试RX口选择
如出现无法调试，请检查串口是否被占用，导致无法调试。

3、PC在线调试工具使用方法

①打开配置工具入口，点击【打开音质配置工具(新EQ工具)】:
杰理SDK工具1,0.15
文件 关于 操作
Language
AC696X
应用信息：AC696X-SDK
编译前配置工具
编辑PW文件
打开Q工具
打开音效配置工具(新EQ工具)
音效配置(混响工具)
显示原理图
打开下载目录
检查依赖的软件包是否更新
包版本：1.0.15

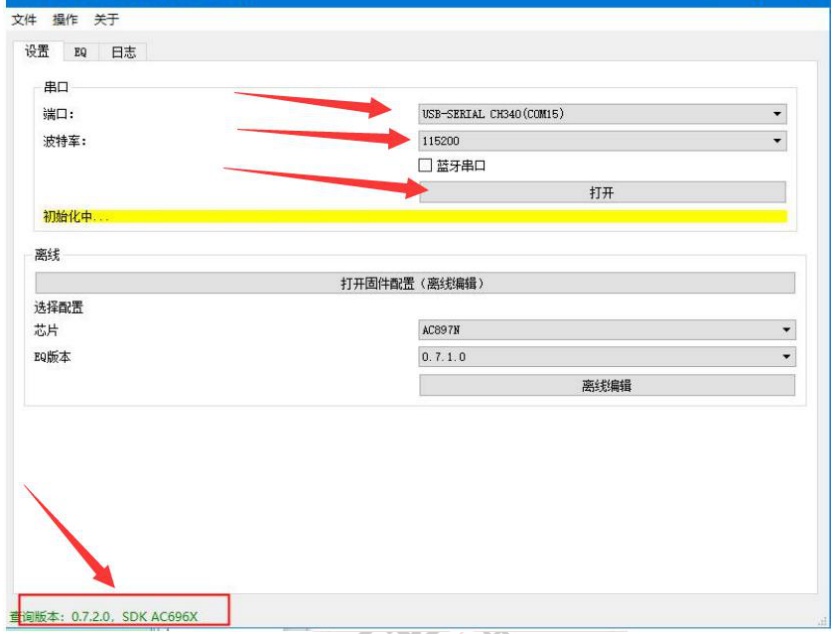

②工具UART配置
选择对应的COM口，波特率115200,普通UART调试时，不选蓝牙串口。点击【打开】,通讯成功左下角会提示查询版本。
7
EffectTool 0.0.5 beta(@20200828.1)

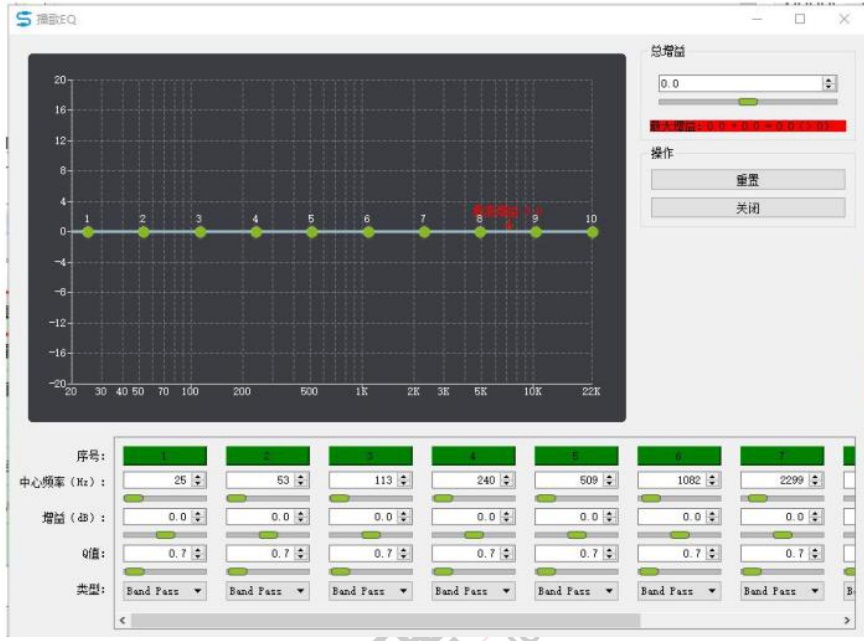

④选择对应的EQ模式：选中下拉列表，选中【普通音频EQ】,点击【编辑】,就进入在线调EQ界面。
EffectTool 0.0.5 beta(@20200828.1)文件 操作 关干更换模式成功
导入固件配置
导出固件配置
模式
通话宽频下行DQ
活高预下
通话四
通话空热下行EQ
通话宽场上行E
编墙
善
序列
Q值
类型
中心频率
增益
High Pass
-12.00
0.70
1
102
Band Pass
0.70
2
742
0.00
22000
0.70
3
Band Pass
0.00
看到此界面，可以根据需求对每一段EQ的频率、增益、Q值以及滤波器类型进行调节，调节完毕点击关闭。
X
描歌EQ
注意：最大增益要<=0,不能变为红色。

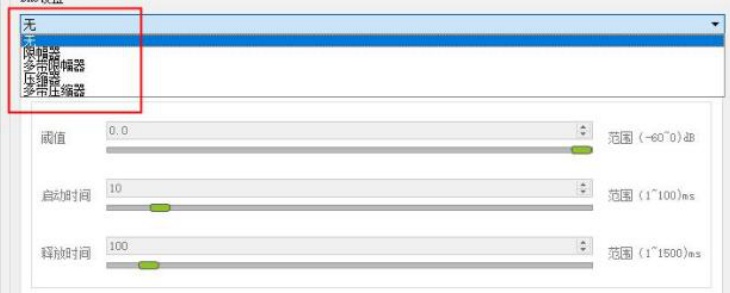

⑤DRC设置：限幅器、多带限幅器、压缩器、多带压缩器调节。(如果没有需要，可以设置【无】)
限幅器
使音频信号维持在一定的幅度范围内并且不引起饱和失真；
阈值：指限幅器启动的信号能量阈值；
启动时间：指信号能量超过阈值后，限幅器启动滞后的时间；
释放时间：指当信号能量从超过阈值回落到阈值之下时，衰减恢复所需的时间；
压缩器
使音频信号按照比例进行压缩；
阈值1、阈值2:指压缩器启动的信号能量阈值；
压缩比1、压缩比2:指信号的压缩比例；
启动时间：指信号能量超过阈值后，限幅器启动滞后的时间；
释放时间：指当信号能量从超过阈值回落到阈值之下时，衰减恢复所需的时间；
分频器
根据低频与中高频设置的频率，处理输入数据，输出低频、中频、高频三组数据。
分频器阶数：分频器过滤带的陡峭程度(值越大越陡峭，随之消耗的mips也越大)多带限幅器对不同频带使用不同的限幅器；
多带压缩器
对不同频带使用不同的压缩器；
文件 操作 关于设置
导入固件配置导出固件配置

⑥导出固件eq_cfg_hw_.binEQ与DRC调试完成后，点击导出固件配置，进而生产eq_cfg_hw_.bin文件。
SEffectTool 0.0.5 beta(@20200828.1)文件 操作 关于设置
导入固件配置 导出固件配置限幅器限幅器多带限幅器压缩器多带压缩器重置阈值范围(-600)dB启动时间范围(1~100)ms释放时间范围(1~1500)ms

A
⑦下载eq_cfg_hw_.bin

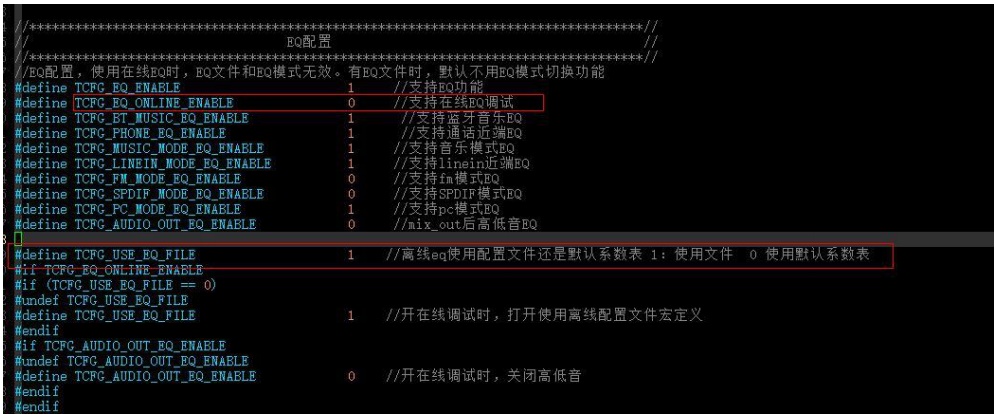

将eq_cfg_hw_.bin文件放到下载目录，并在download.bat中-res后添加eq_cfg_hw_.bin文件。此外，调试完成需要将在线EQ宏定义关闭，同时使能使用EQ文件宏定义。
调音指南

杰理科技
