PC相关应用

📎 原始文档：https://www.kdocs.cn/l/ceig0YbkeO9E PC相关应用
本文档旨在指导用户快速使用杰理方案调试PC功能相关的应用，进行快速初步了解。
PC功能指电脑识别UAC（USB Audio）音频设备，芯片会运行到app_pc_task()运行PC相关的处理

概述：

USB (Universal Serial Bus，USB)，又称为通用串行总线。各芯片“用于手册”上，可以查看芯片USB OTG模块是Full speed或Hight speed。如AC791N的“用户手册”中复杂设备中有描述：
- Full Speed USB OTG 控制器 - Hight Speed USB OTG 控制器,支持USB HUB

USB模式分为主机模式和从机模式，当做为主机模式的时候，常见应用是去识别U盘，杰理芯片去主动访问U盘设备。当做为从机模式，常见应用就非常多，例如多功能蓝牙音箱，type-c耳机，读卡器等。

代码：

在app_main.c中会进入到app_pc_task()，该模式用于linein功能
应用端开发重点关注..\SDK\apps\common\usb 文件夹下的源文件，
..\cpu\br23\audio_dec文件夹下的audio_dec_pc.c和audio_dec_pc.h
其中 usb_std_class_def.h 定义各设备类的属性，usb_common_def.h用于定义 USB公共属性配置
..\apps\common\usb\device 是USB从机的驱动代码，例如CDC，HID，MSD等
..\apps\common\usb\host 是 USB主机的驱动代码，例如adb,aoa,hid等。

常见问题以及功能示例：

USB设备类功能开关

#define     USB_DEVICE_CLASS_CONFIG (SPEAKER_CLASS|MIC_CLASS|HID_CLASS|MASSSTORAGE_CLASS)

SPEAKER_CLASS：USB音频
MIC_CLASS：USB音频

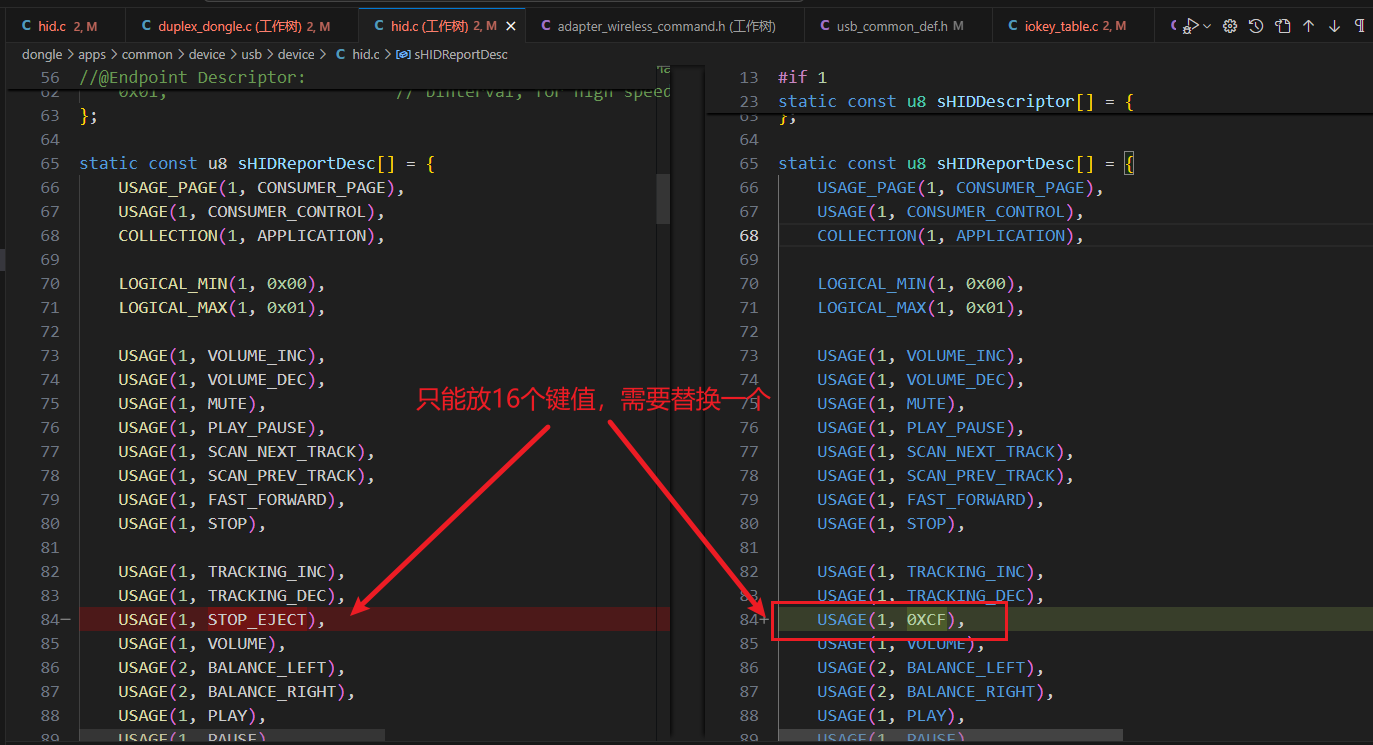

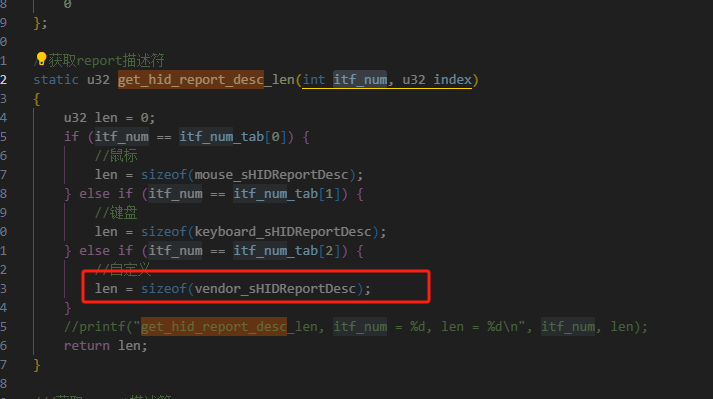

HID_CLASS ：人机交互类，常用于控制UAC的音量调节、上下曲功能【金山文档】自定义custom_hid配置
HID配置.docx

695_3.1.0_sdk_add_custom_hid

链接：https://pan.baidu.com/s/1rpEbIgwNkV9S6fVWkFxATQ
提取码：8888

hid实现跟skype for business通信

链接：https://pan.baidu.com/s/1NsFxKQX23JVcGRzWTXBItQ
提取码：8888

MASSSTORAGE_CLASS：USB大容量存储类，常用于读卡器功能，出盘
CDC_CLASS：USB串口通信【金山文档】 CDC配置
CDC配置.docx

USB描述符

修改电脑上显示的名称

修改描述符操作视频(卸载驱动->修改描述符) 改PC描述符视频
修改以下数组。
格式如下：
第1位数据：描述符长度。这里填整个描述符数组的长度；
第2位数据：字符串述符，类型为0x03
第3~n位数据：数据

static const u8 user_stirng[] = {

    24,

    0x03,

    'U', 0x00,

    'S', 0x00,

    'B', 0x00,

    'A', 0x00,

    'u', 0x00,

    'd', 0x00,

    'i', 0x00,

    'o', 0x00,

    '2', 0x00,

    '.', 0x00,

    '0', 0x00,

};

参考例子 USB

static const u8 user_stirng[] = {
    8,
    0x03,
    'U', 0x00,
    'S', 0x00,
    'B', 0x00,
};

USB2.0

static const u8 user_stirng[] = {
    14,
    0x03,
    'U', 0x00,
    'S', 0x00,
    'B', 0x00,
    '2', 0x00,
    '.', 0x00,
    '0', 0x00,

};

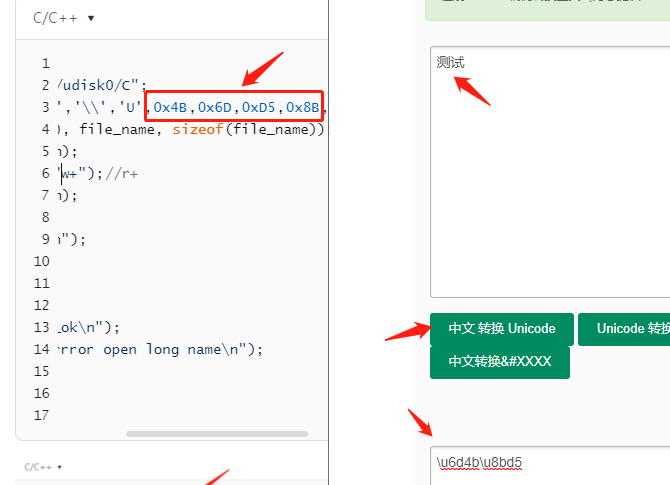

中文修改需要使用unicode编码：
网址：http://zhanzhang.cnzzla.com/tool/unicode.php
测试：

static const u8 user_stirng[] = {
    6,
    0x03,
    0x4B, 0x6D,
    0xD5, 0x8B,
};

PID&VID

iserialnumber

PC 的ISerialNumber（Serial Number，SN，序列号）是硬件厂商为每台 PC（或核心硬件，如主板、硬盘、整机等）分配的唯一标识符（通常固化在固件 / BIOS / 硬件芯片中），核心作用是实现设备 / 硬件的 “身份唯一化”，覆盖售后、管理、安全、合规等多场景，以下是具体作用拆解：

一、核心基础作用：硬件身份唯一标识

序列号是 PC / 硬件的 “数字身份证”，全球 / 厂商维度唯一，可精准区分每一台设备 —— 哪怕是同型号、同批次的两台 PC，SN 也绝不重复。这是所有后续作用的基础，解决了 “如何精准定位某一台设备” 的核心问题。

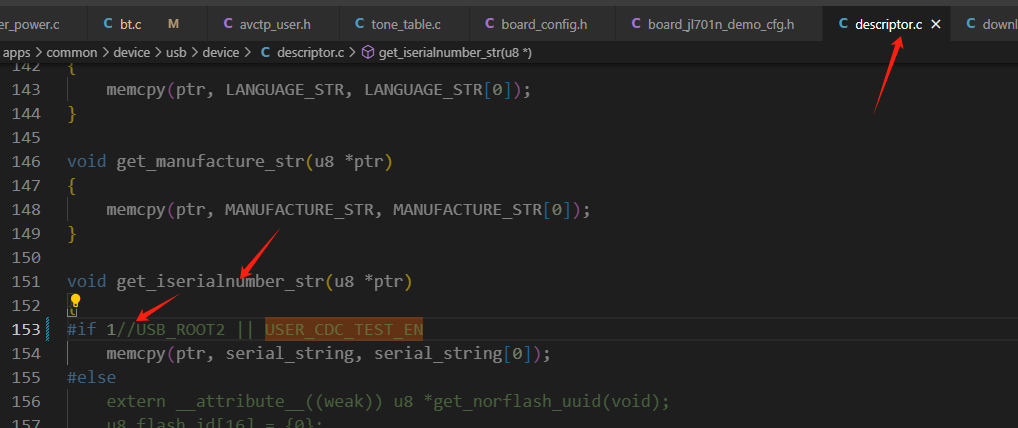

SDK:代码中的返回iserialnumber接口：

void get_iserialnumber_str(u8 *ptr)
{
#if USB_ROOT2
    memcpy(ptr, serial_string, serial_string[0]);
#else
    extern __attribute__((weak)) u8 *get_norflash_uuid(void);
    u8 flash_id[16] = {0};
    int i;
    u8 bcd;
    if (get_norflash_uuid && get_norflash_uuid()) {
        ptr[0] = 0x22;
        ptr[1] = 0x03;
        memset(&ptr[2], 0, 0x20);
        memcpy(flash_id, get_norflash_uuid(), 16);
        //take 8 bytes from flash uuid
        for (i = 0; i < 8; i++) {
            bcd = flash_id[i] >> 4;
            if (bcd > 9) {
                bcd = bcd - 0xa + 'A';
            } else {
                bcd = bcd + '0';
            }
            ptr[2 + i * 4] = bcd;
            bcd = flash_id[i] & 0xf;
            if (bcd > 9) {
                bcd = bcd - 0xa + 'A';
            } else {
                bcd = bcd + '0';
            }
            ptr[2 + i * 4 + 2] = bcd;
        }
    } else {
        memcpy(ptr, serial_string, serial_string[0]);
    }
#endif
}

其他

static const u8 LANGUAGE_STR[] = {

    0x04, 0x03, 0x09, 0x04

};

static const u8 product_string[] = {

    24,

    0x03,

    'U', 0x00,

    'A', 0x00,

    'C', 0x00,

    'D', 0x00,

    'e', 0x00,

    'm', 0x00,

    'o', 0x00,

    'V', 0x00,

    '1', 0x00,

    '.', 0x00,

    '0', 0x00,

};

static const u8 MANUFACTURE_STR[] = {

    34,         //该描述符的长度为34字节

    0x03,       //字符串描述符的类型编码为0x03

    0x4a, 0x00, //J

    0x69, 0x00, //i

    0x65, 0x00, //e

    0x6c, 0x00, //l

    0x69, 0x00, //i

    0x20, 0x00, //

    0x54, 0x00, //T

    0x65, 0x00, //e

    0x63, 0x00, //c

    0x68, 0x00, //h

    0x6e, 0x00, //n

    0x6f, 0x00, //o

    0x6c, 0x00, //l

    0x6f, 0x00, //o

    0x67, 0x00, //g

    0x79, 0x00, //y

};

const u8 speakerStringDescriptor[20] = {

    20,         //该描述符的长度为20字节

    0x03,       //字符串描述符的类型编码为0x03

    'U', 0x00, //U

    'S', 0x00, //S

    'B', 0x00, //B

    ' ', 0x00, //

    'A', 0x00, //A

    'u', 0x00, //u

    'd', 0x00, //d

    'i', 0x00, //i

    'o', 0x00, //o

};

static const u8 micStringDescriptor[30] = {

    30,         //该描述符的长度为30字节

    0x03,       //字符串描述符的类型编码为0x03

    'U', 0x00, //U

    'S', 0x00, //S

    'B', 0x00, //B

    ' ', 0x00, //

    'M', 0x00, //M

    'i', 0x00, //i

    'c', 0x00, //c

    'r', 0x00, //r

    'o', 0x00, //o

    'p', 0x00, //p

    'h', 0x00, //h

    'o', 0x00, //o

    'n', 0x00, //n

    'e', 0x00, //e

};

void get_iserialnumber_str(u8 *ptr)

备注：修改之后，连电脑后，需要把声卡驱动卸载，再重装，描述符显示才会更改过来

取消 PC 电脑音量调节

这个不能全部为0，需要选择其他的bit(可以改为1)

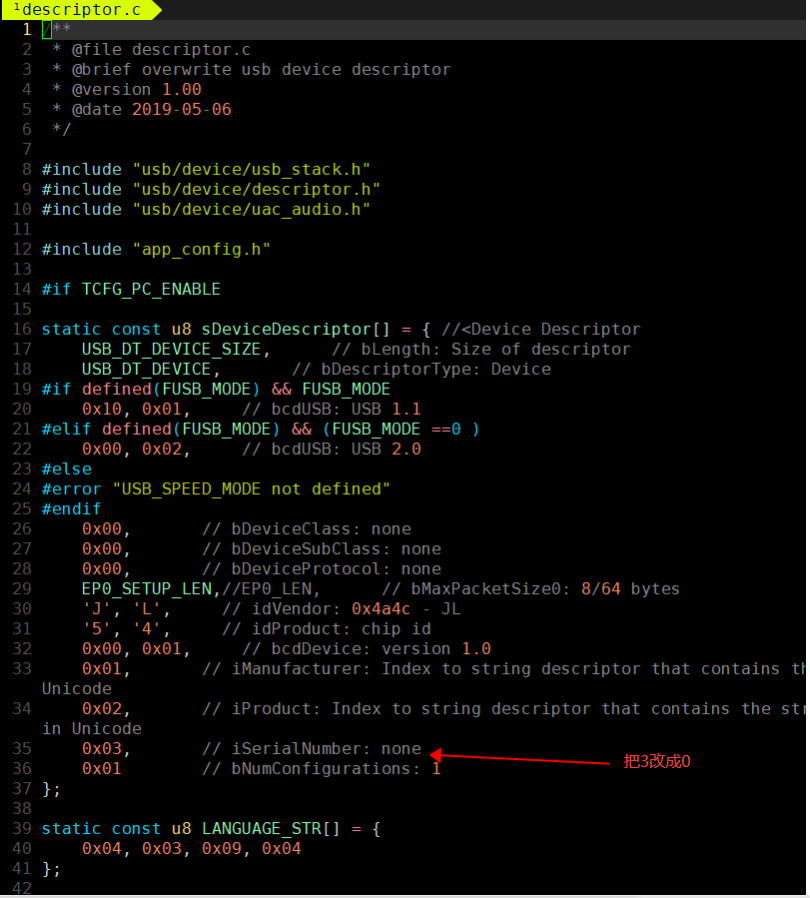

USB描述符序号

USB描述符序号功能开启的话，对着电脑同一个USB口插，插第一个机子，显示还是2.0 ，但插第二台，就变成2.0-1 依次类推。
若不想要这个功能，可以按以下截图关闭：

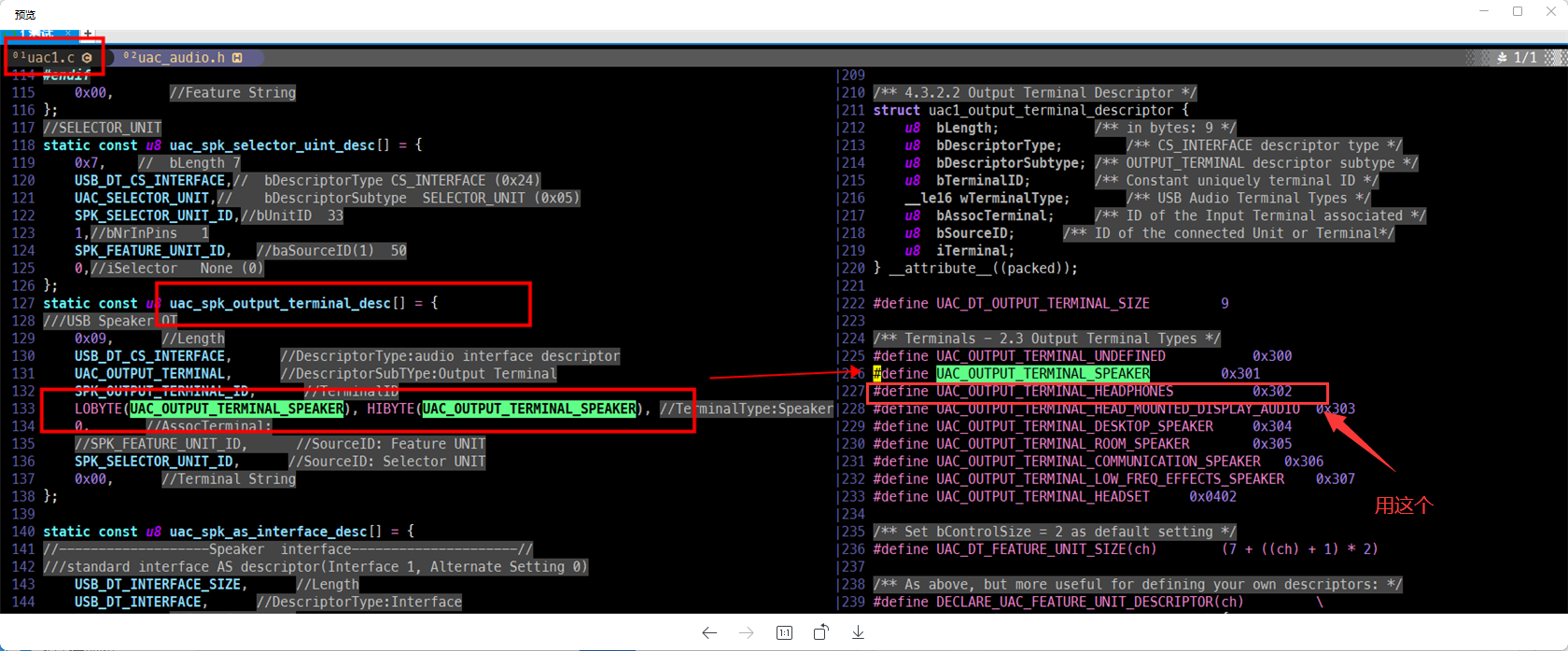

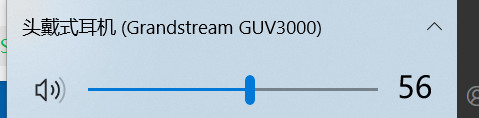

UAC设备OT端描述修改：

我们默认配置的是扬声器描述，如果需要修改为头戴式耳机等描述，按照下图修改，

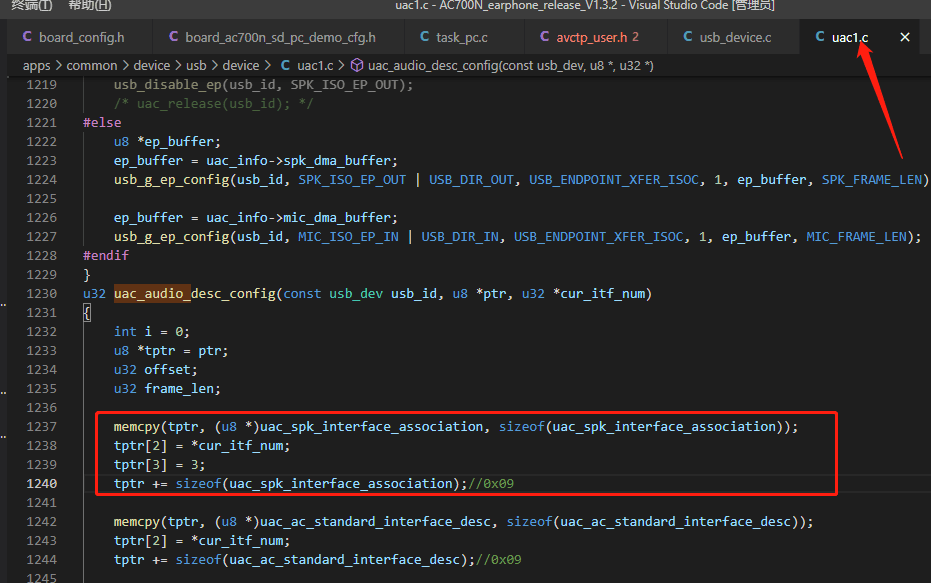

USB描述符解析：

【金山文档】 USB描述符相关
USB描述符相关.otl

USB音频参数修改

修改USB AUDIO的采样率

#define SPK_AUDIO_RATE 16000

修改USB MIC的采样率

#define MIC_AUDIO_RATE 16000

单声道改双声道

#define MIC_CHANNEL 2

修改SPK位深度

#define     SPK_AUDIO_RES               24

///Type 1 Format type descriptor
    0x0b,     //Length
    USB_DT_CS_INTERFACE,       //DescriptorType:audio interface descriptor
    UAC_FORMAT_TYPE,      //DescriptorSubType:Format_type
    UAC_FORMAT_TYPE_I,       //FormatType:Format type 1
    SPK_CHANNEL,       //NumberOfChannel
    0x03,       //SubframeSize:3byte               此处要修改
    SPK_AUDIO_RES,      //BitsResolution:24bit

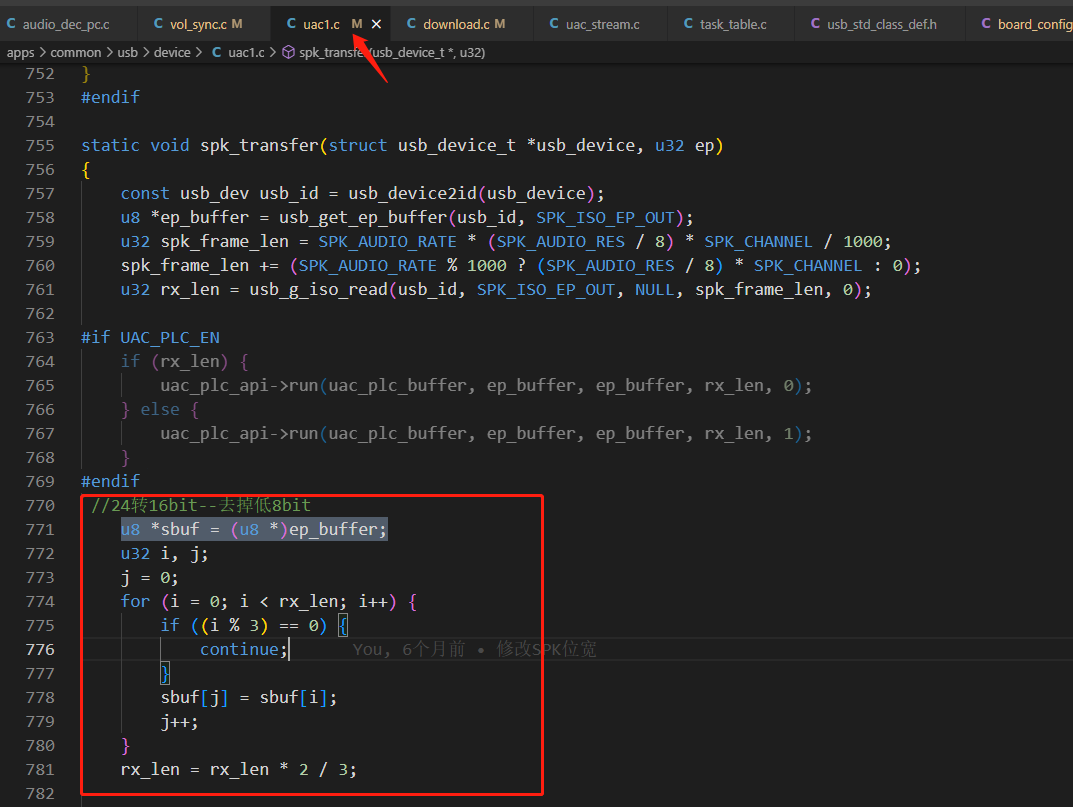

 //24转16bit--去掉低8bit
    u8 *sbuf = (u8 *)ep_buffer;
    u32 i, j;
    j = 0;
    for (i = 0; i < rx_len; i++) {
        if ((i % 3) == 0) {
            continue;
        }
        sbuf[j] = sbuf[i];
        j++;
    }
    rx_len = rx_len * 2 / 3;

修改SPK采样率96K

#ifndef SPK_AUDIO_RATE
#define SPK_AUDIO_RATE              96000//48000
#endif

#if TCFG_USB_SLAVE_AUDIO_ENABLE
#define     AUDIO_DMA_SIZE  576+192    //增大buf
#else
#define     AUDIO_DMA_SIZE  0
#endif

701替换media.a库文件：
【金山文档】 media_96K
https://kdocs.cn/l/ckeJmrirgy22

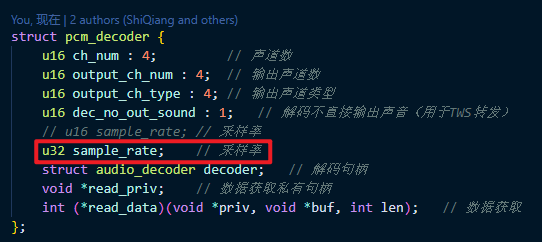

修改采样率数据格式定义

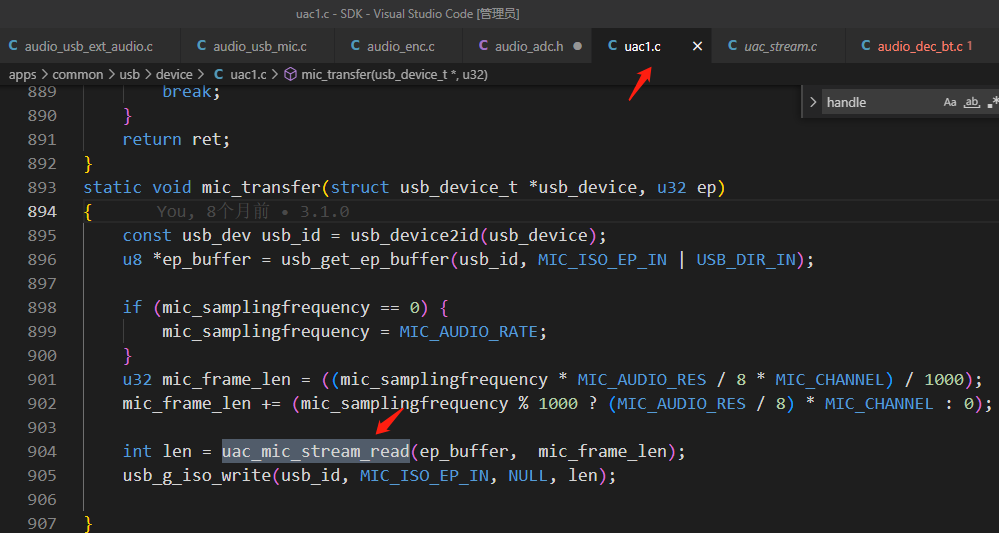

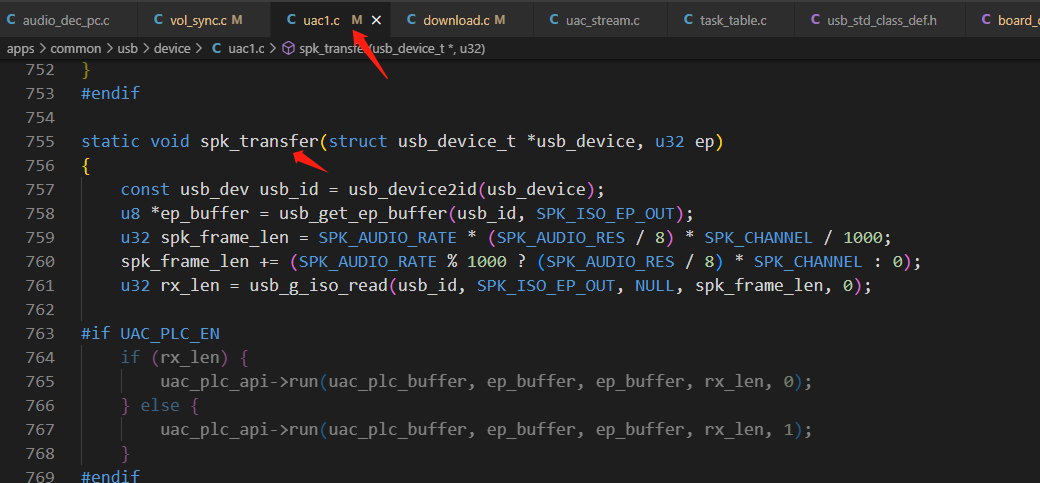

USB音频流位置：

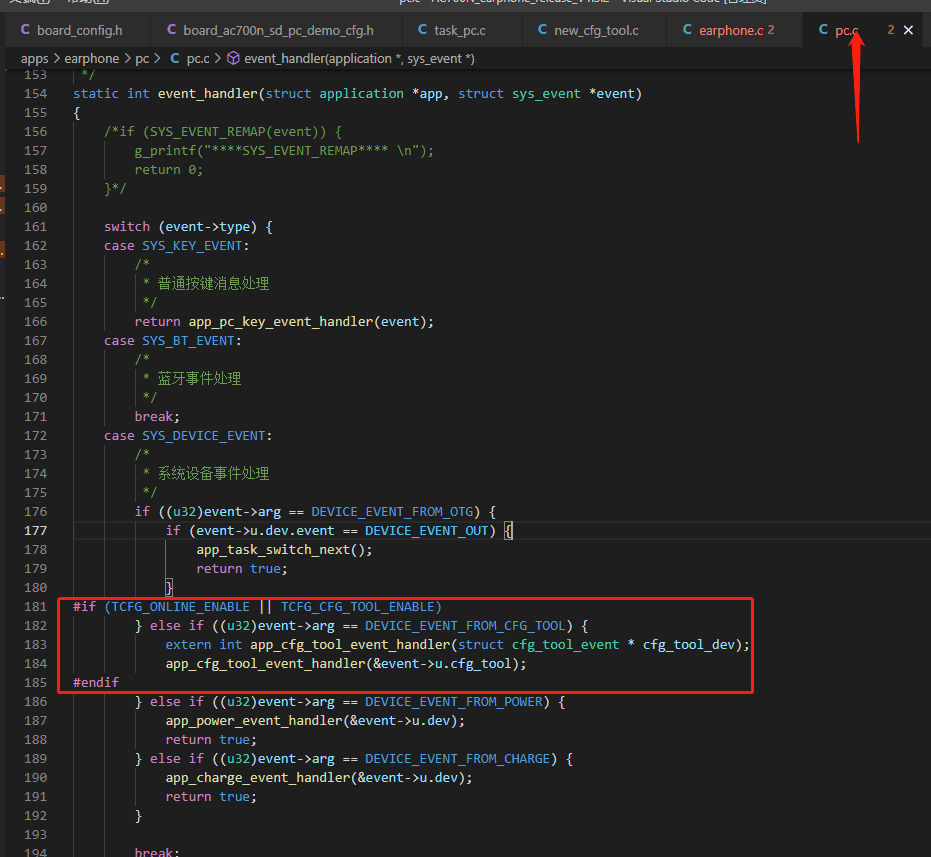

SDK PC事件处理函数

/*----------------------------------------------------------------------------*/

/**@brief    pc事件处理

@param    event: 事件

@param    value: 参数

@return   0：成功

@note

*/

/*----------------------------------------------------------------------------*/

static int usb_device_event_handler(u8 event, int value)

PC打开网页需求

1、替换hid.c里面的report描述符为 sHIDReportDesc_keyboard 2、在USB_HID_DT_REPORT命令里面注册应该timerout回调函数
sys_timeout_add(NULL, open_website, 1 * 1000);
3、定时时间到了之后会调用 open_website 函数打开网页。

/*
1、替换hid.c里面的report描述符为 sHIDReportDesc_keyboard
2、在USB_HID_DT_REPORT命令里面注册应该timerout回调函数
    sys_timeout_add(NULL, open_website, 1 * 1000);
3、定时时间到了之后会调用 open_website 函数打开网页。
*/

static const u8 sHIDReportDesc_keyboard[] = {
    0x05, 0x01,        // Usage Page (Generic Desktop Ctrls)
    0x09, 0x06,        // Usage (Keyboard)
    0xA1, 0x01,        // Collection (Application)
    0x05, 0x07,        //   Usage Page (Kbrd/Keypad)
    0x19, 0xE0,        //   Usage Minimum (0xE0)
    0x29, 0xE7,        //   Usage Maximum (0xE7)
    0x15, 0x00,        //   Logical Minimum (0)
    0x25, 0x01,        //   Logical Maximum (1)
    0x75, 0x01,        //   Report Size (1)
    0x95, 0x08,        //   Report Count (8)
    0x81, 0x02,        //   Input (Data,Var,Abs,No Wrap,Linear,Preferred State,No Null Position)
    0x95, 0x01,        //   Report Count (1)
    0x75, 0x08,        //   Report Size (8)
    0x81, 0x01,        //   Input (Const,Array,Abs,No Wrap,Linear,Preferred State,No Null Position)
    0x95, 0x05,        //   Report Count (5)
    0x75, 0x01,        //   Report Size (1)
    0x05, 0x08,        //   Usage Page (LEDs)
    0x19, 0x01,        //   Usage Minimum (Num Lock)
    0x29, 0x05,        //   Usage Maximum (Kana)
    0x91, 0x02,        //   Output (Data,Var,Abs,No Wrap,Linear,Preferred State,No Null Position,Non-volatile)
    0x95, 0x01,        //   Report Count (1)
    0x75, 0x03,        //   Report Size (3)
    0x91, 0x01,        //   Output (Const,Array,Abs,No Wrap,Linear,Preferred State,No Null Position,Non-volatile)
    0x05, 0x07,        //   Usage Page (Kbrd/Keypad)
    0x19, 0x00,        //   Usage Minimum (0x00)
    0x2A, 0xFF, 0x00,  //   Usage Maximum (0xFF)
    0x95, 0x05,        //   Report Count (5)
    0x75, 0x08,        //   Report Size (8)
    0x15, 0x00,        //   Logical Minimum (0)
    0x26, 0xFF, 0x00,  //   Logical Maximum (255)
    0x81, 0x00,        //   Input (Data,Array,Abs,No Wrap,Linear,Preferred State,No Null Position)
    0x05, 0xFF,        //   Usage Page (Reserved 0xFF)
    0x09, 0x03,        //   Usage (0x03)
    0x75, 0x08,        //   Report Size (8)
    0x95, 0x01,        //   Report Count (1)
    0x81, 0x02,        //   Input (Data,Var,Abs,No Wrap,Linear,Preferred State,No Null Position)
    0x05, 0x0C,        //   Usage Page (Consumer)
    0x09, 0x00,        //   Usage (Unassigned)
    0x15, 0x80,        //   Logical Minimum (-128)
    0x25, 0x7F,        //   Logical Maximum (127)
    0x95, 0x40,        //   Report Count (64)
    0x75, 0x08,        //   Report Size (8)
    0xB1, 0x02,        //   Feature (Data,Var,Abs,No Wrap,Linear,Preferred State,No Null Position,Non-volatile)
    0xC0,              // End Collection
}

#include "usb/host/usb_hid_keys.h"

static const u16 ascii2kb_remap[128] = {
    0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x002a,  0x002b,  0x0028,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  // 0 ~ 15
    0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  0x0000,  // 16 ~ 31
    0x002c,  0x011e,  0x0134,  0x0120,  0x0121,  0x0122,  0x0124,  0x0034,  0x0126,  0x0127,  0x0125,  0x012e,  0x0036,  0x002d,  0x0037,  0x0038,  // 32 ~ 47
    0x0027,  0x001e,  0x001f,  0x0020,  0x0021,  0x0022,  0x0023,  0x0024,  0x0025,  0x0026,  0x0133,  0x0033,  0x0136,  0x002e,  0x0137,  0x0138,  // 48 ~ 63
    0x011f,  0x0104,  0x0105,  0x0106,  0x0107,  0x0108,  0x0109,  0x010a,  0x010b,  0x010c,  0x010d,  0x010e,  0x010f,  0x0110,  0x0111,  0x0112,  // 64 ~ 79
    0x0113,  0x0114,  0x0115,  0x0116,  0x0117,  0x0118,  0x0119,  0x011a,  0x011b,  0x011c,  0x011d,  0x002f,  0x0031,  0x0030,  0x0123,  0x012d,  // 80 ~ 95
    0x0035,  0x0004,  0x0005,  0x0006,  0x0007,  0x0008,  0x0009,  0x000a,  0x000b,  0x000c,  0x000d,  0x000e,  0x000f,  0x0010,  0x0011,  0x0012,  // 96 ~ 111
    0x0013,  0x0014,  0x0015,  0x0016,  0x0017,  0x0018,  0x0019,  0x001a,  0x001b,  0x001c,  0x001d,  0x012f,  0x0131,  0x0130,  0x0135,  0x0000,  // 112 ~ 127
};


static void send_key_buffer(u8 *buf)
{
    hid_tx_data(0, buf, 8);
    os_time_dly(1);
}
/* --------------------------------------------------------------------------*/
/**
 * @brief  hid keyboard send one key
 * @param  key - ascii code
 * @return NULL
 *
 * @additional infomation
 * modifier key bitmap
 * -  bit0  left control
 * -  bit1  left shift
 * -  bit2  left alt
 * -  bit3  left gui
 * -  bit4  right control
 * -  bit5  right shift
 * -  bit6  right alt
 * -  bit7  right gui
 */
/* --------------------------------------------------------------------------*/
static void hid_keyboard_send_onekey(u8 key)
{
    static u8 last_key = 0;
    u8 buf[8] = {0};
    u8 err = 0;

    if (key > sizeof(ascii2kb_remap) / sizeof(ascii2kb_remap[0])) {
        printf("ERR KEY %x", key);
        return;
    }

    buf[0] = ascii2kb_remap[key] & 0x0100 ? 0x02 : 0x00;  //shift key
    buf[2] = (u8)(ascii2kb_remap[key] & 0xff);

    if ((buf[0] & 0x02) && buf[2] != 0) {
        u8 tmpbuf[8] = {0x02};
        send_key_buffer(tmpbuf);
    }
    send_key_buffer(buf);

    if ((buf[0] & 0x02) && buf[2] != 0) {
        u8 tmpbuf[8] = {0x02};
        send_key_buffer(tmpbuf);
    }
    buf[0] = 0x00;  //shift key
    buf[2] = 0x00;
    send_key_buffer(buf);
}

void open_website(void *p)
{
    const char *url = "http://www.zh-jieli.com/\n";

    u8 buf[8] = {0};
    buf[0] = _KEY_MOD_LMETA;

    send_key_buffer(buf);

    buf[2] = (ascii2kb_remap['r'] & 0xff);

    send_key_buffer(buf);

    memset(buf, 0, 8);
    send_key_buffer(buf);

    send_key_buffer(buf);

    for (int i = 0; i < strlen(url); i++) {
        hid_keyboard_send_onekey(url[i]);
    }
}

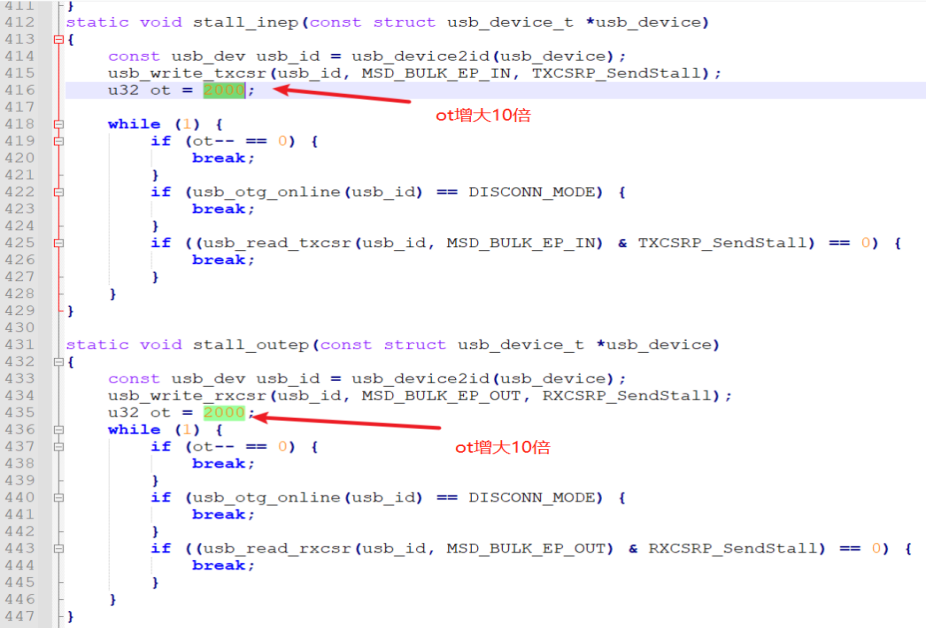

WINDOW7电脑PC驱动安装过程中复位死机给PC安装了具备 MASSSTORAGE、audio和HID的设备，然后再把固件程序去掉mass功能，不管是重新下载代码进入机器，还是把windows7再卸载MASS 声卡驱动，window7电脑还是会蓝屏复位。但同样一个电脑，换一个IC又正常。
因为WINDOW安装获取了唯一的序列号，不管怎么下载都是一样。所以最佳的方法两种：
第一种：
修改上面例子的 PID & VID
第二种：

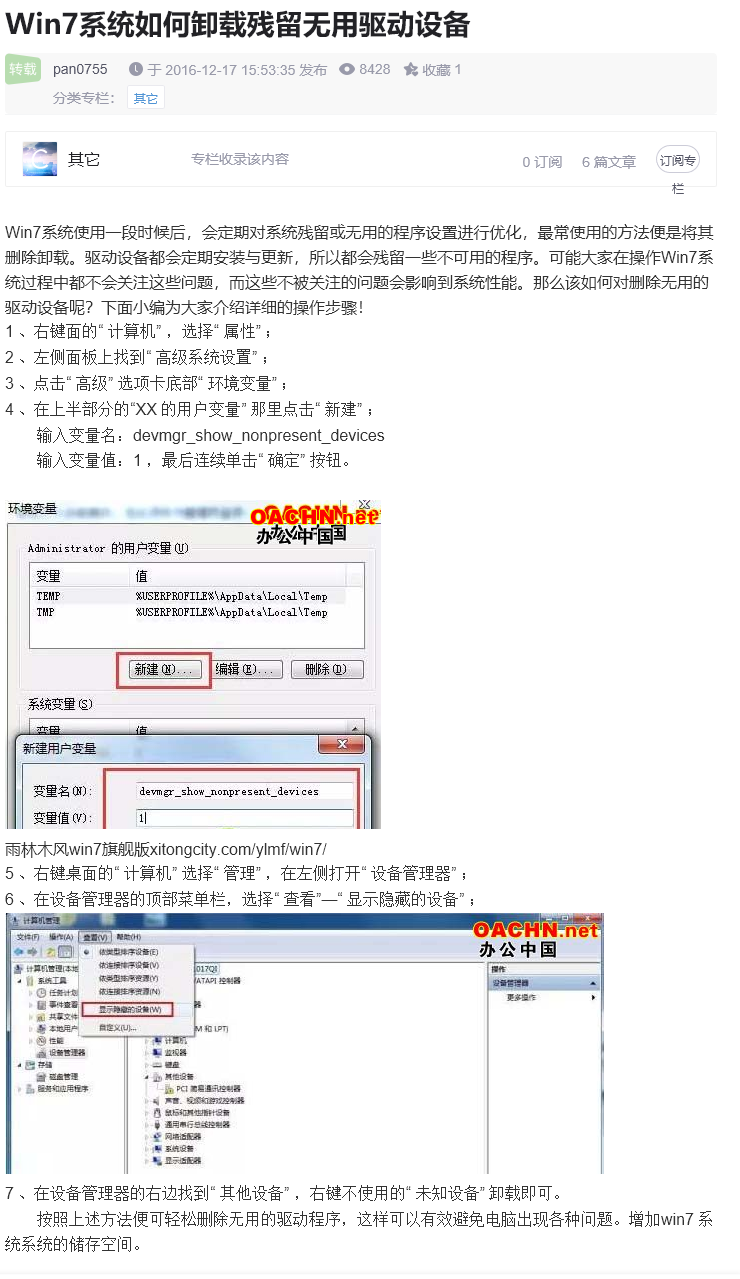

把设备驱动的残留彻底卸载掉。

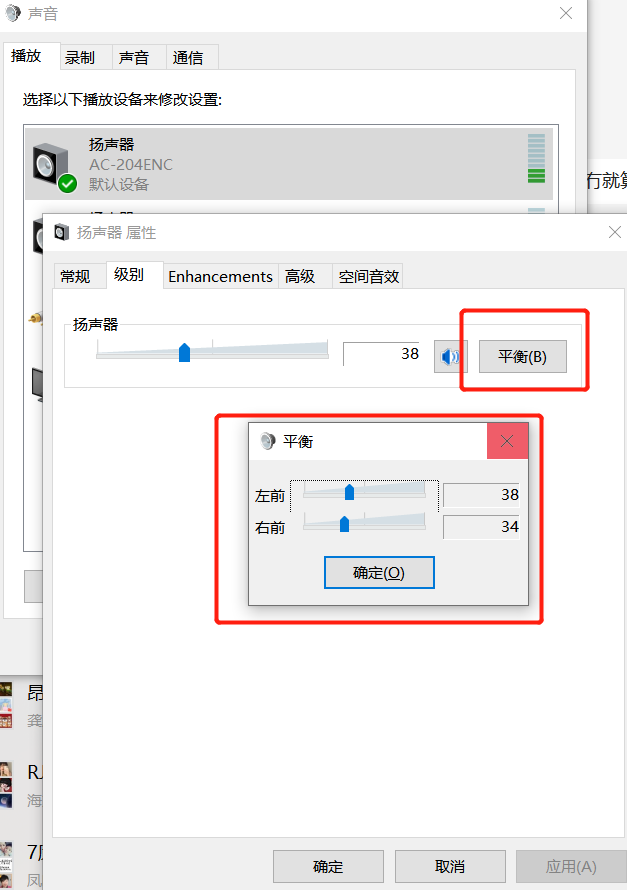

PC模式，电脑上的扬声器平衡项，左前（两声道都有作用），右前（没有作用）
AC6082A2 V1.2.2 AC6082A用ac608n_soundbox_sdk_v1.2.2包修改audio_dec_pc.c文件，增加立体声平衡音量控制（把有修改后的部分更新到程序上）
链接：https://pan.baidu.com/s/1dQHKuTnlJxEDYtPkEJOzmg
提取码：jiel
AC7000N 用AC700N_earphone_release_V1.3.0 包做PC模式修改audio_dec_pc.c、audio_dvol.c、audio_dvol.h文件，增加立体声平衡音量控制（把有修改后的部分更新到程序上）
链接：【金山文档】 AC700N_earphone_release_V1.3.0_PC模式扬声器平衡项左前两声道都有作用右前无作用问题修改
https://kdocs.cn/l/cjBCKirF1vq6

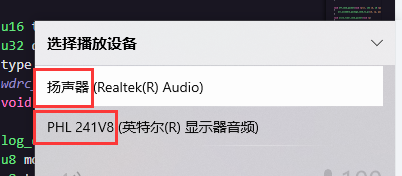

PC模式，电脑上的显示卡设备名字修改参考文件系统中设置卷标的方法(链接:MUSIC 模式相关应用.otl)

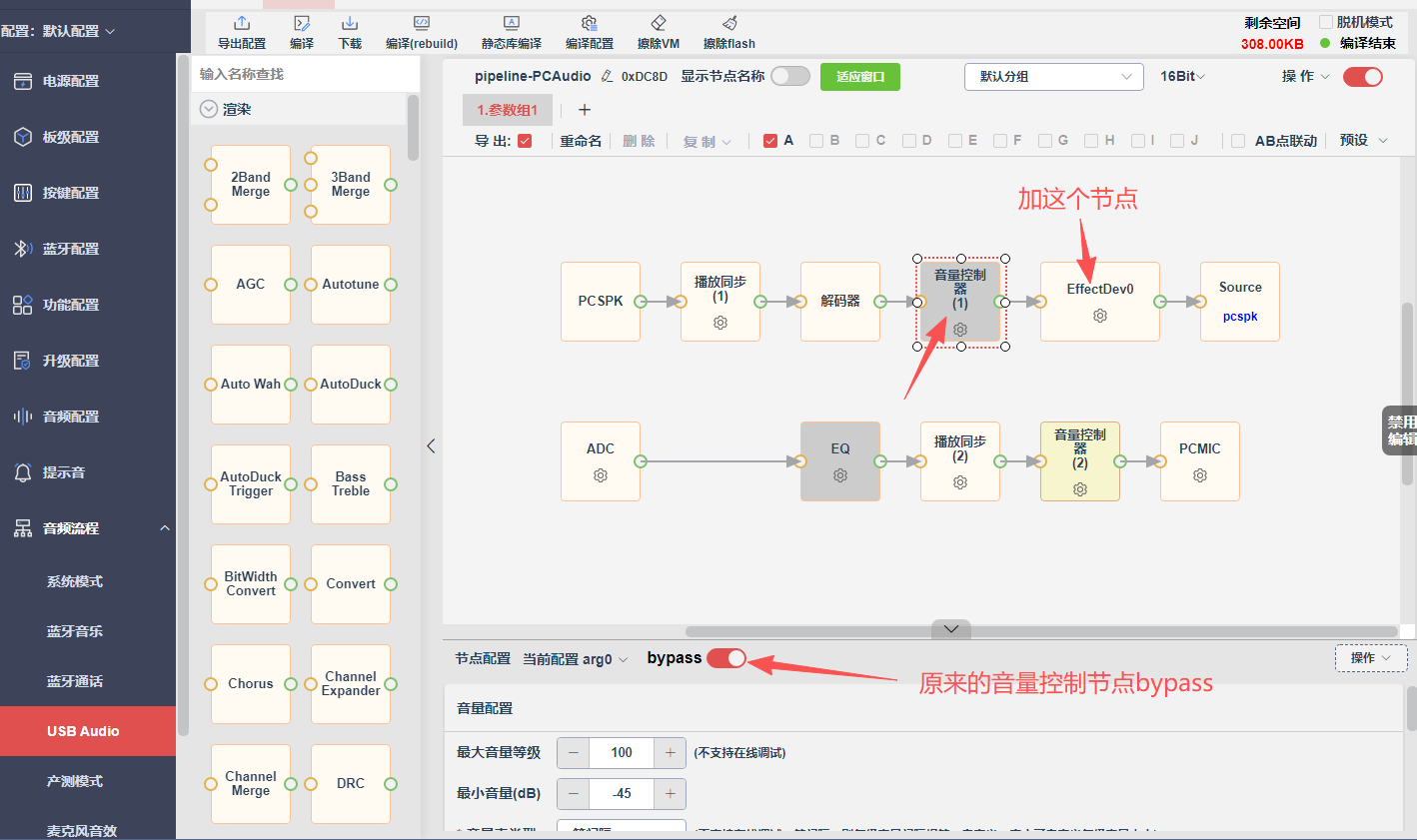

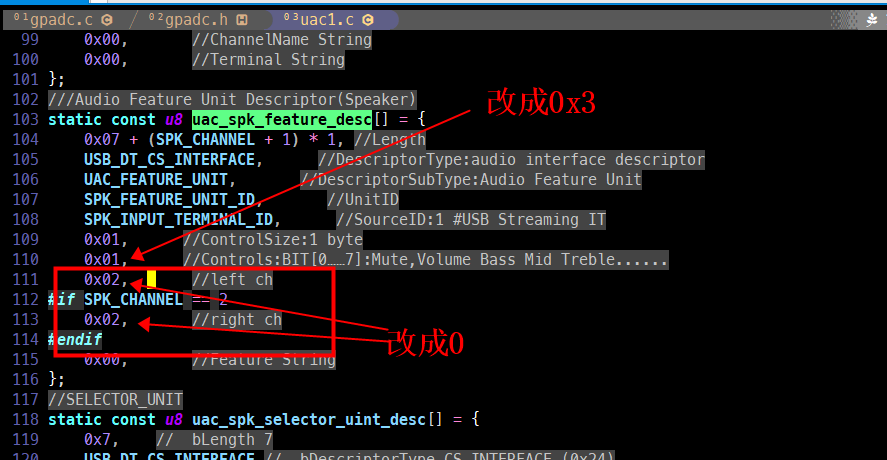

PC模式，电脑上取消平衡选项修改如下：

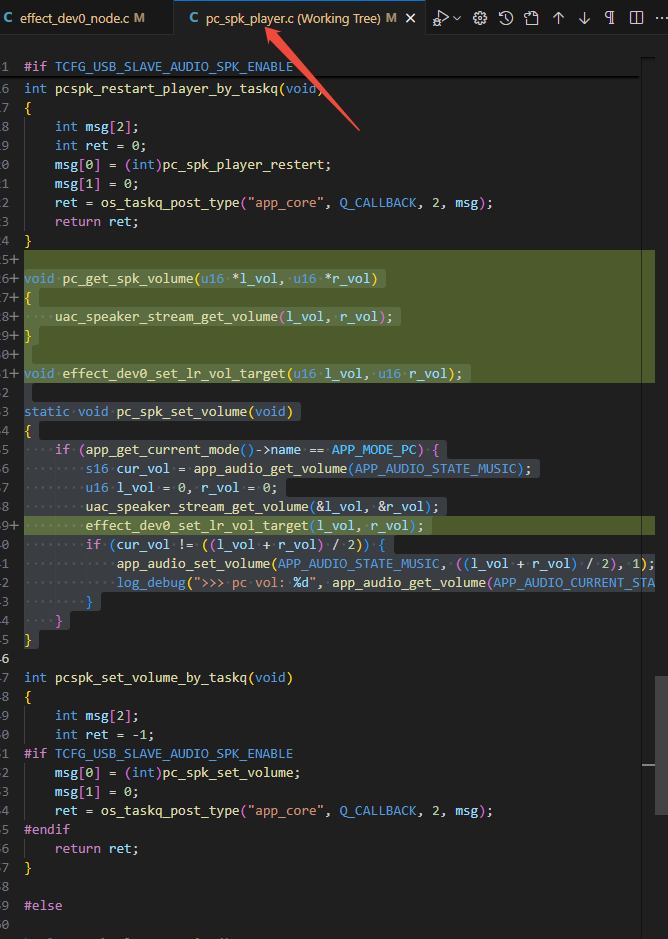

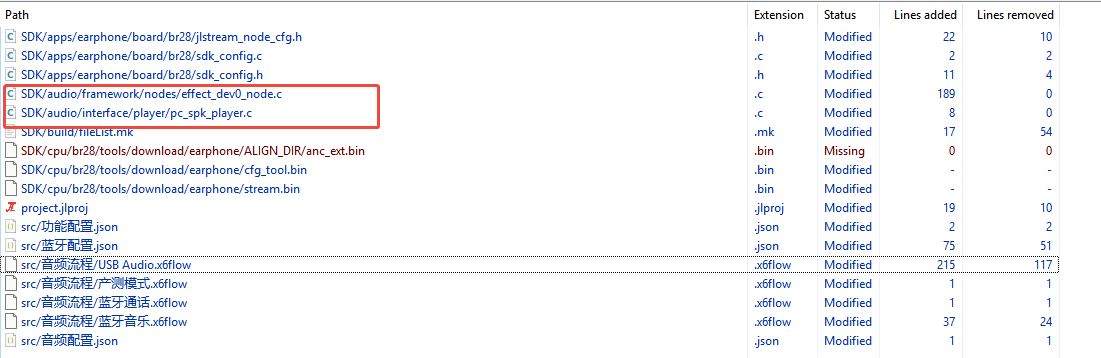

可视化701N耳机SDK 实现电脑平衡控制耳机左右声道音量 701N300_0217_PC音量分左右.rar
修改细节：

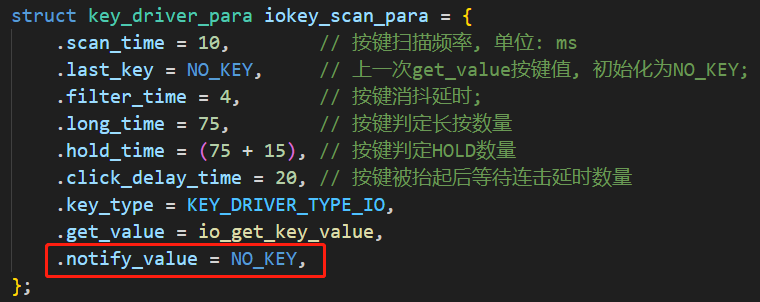

type-c线控耳机的按键驱动Demo及说明 Demo链接【金山文档】 AC700N_earphone_release_V1.3.6-type-c按键驱动Demo
https://kdocs.cn/l/cvyofIFjxIRf

按键操作说明

PP按键单击-播放暂停
PP按键双击及三击-切换歌曲(手机APP做的处理)
PP按键长按-开启语音助手(安卓手机需要进入语音助手设置界面打开长按播放键打开语音助手)
VOL-单击-音量减
VOL-长按-音量快速减
VOL+单击-音量+
VOL+长按-音量快速加

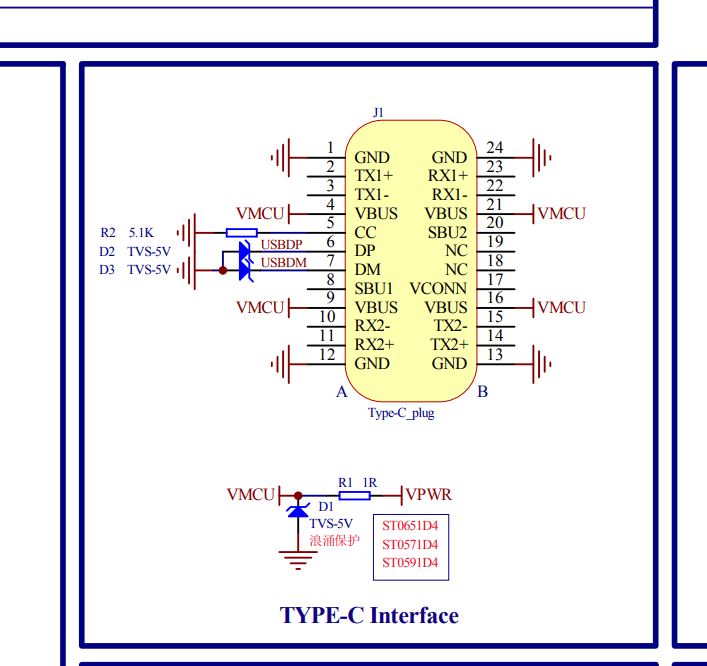

type-c接口硬件设计要点

可以参考以下原理图：
AC1289A_TYPE-C耳机V1.2.pdf

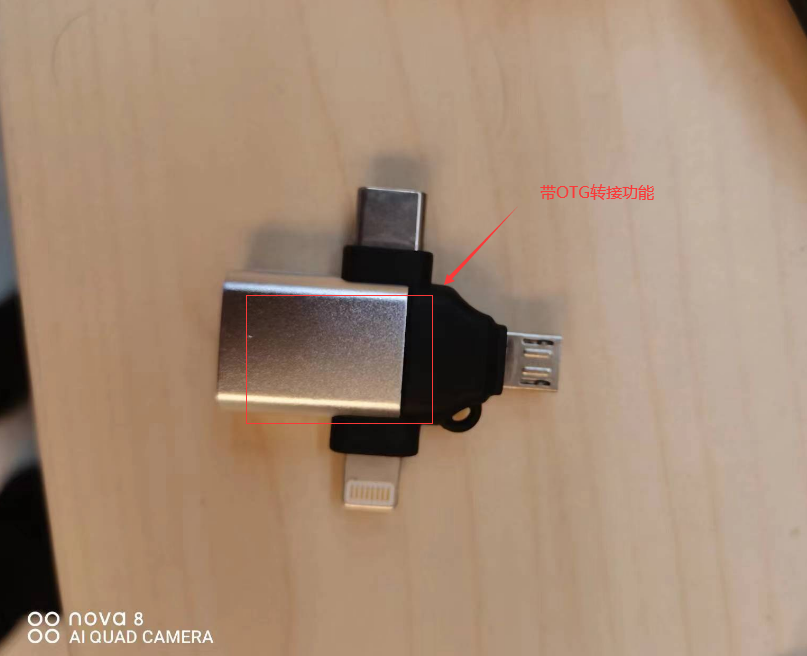

或者使用带 OTG转接头接USB头：

HID Report的修改说明及解析【金山文档】 PC模式下的HID Report修改说明及解析
PC模式下的HID Report修改说明及解析.otl
插入PS4播放音频声音较小的问题修改以下补丁基于ac608n_soundbox_sdk_v1.2.2修改，其他SDK版本，如695N，696N等可以参考修改。
【金山文档】 PS4mode音量较小修改
PS4mode音量较小修改.rar

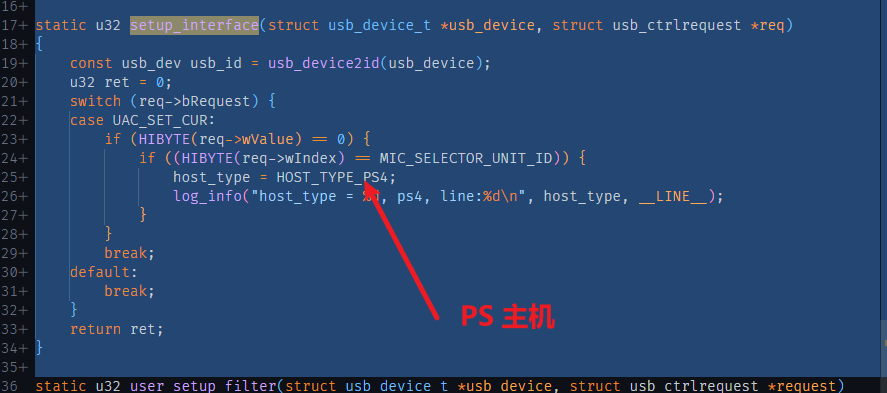

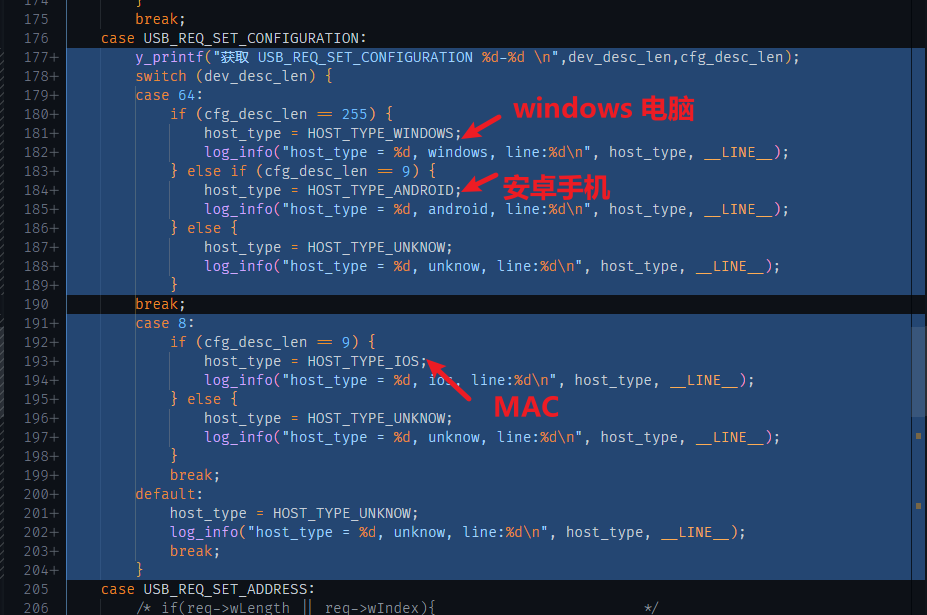

添加MAC&WINDOWS&PS系统识别

功能说明：
1、获取连接的系统 usb_get_host_type()

具体修改内容：【金山文档】 0001-MAC-WINDOWS-PS
Git
17. iPhone15 短按PP按键支持来电接听挂断 iPhone15相比普通的安卓手机，默认的描述符iPhone15发送短按PP指令(即发一次08 00再发一次00 00)指令是无法触发手机的接挂功能，必须引入telephony下面的call control USEAGE 中的flash属性才能触发，具体修改如下：

找到发送hid指令对应的.c，dongle和耳机的pc模式用的.c文件有出入，例如此处用的是耳机的hid.c
找到自己对应的hid report数组，通过get_hid_report_desc_len 函数去找到具体引用的哪个hid report数组
修改对应数组里面的hid report，默认是单个hid report，且默认的命令发送不带hid report id，参考如下修改

    //从这里开始是默认的
    USAGE_PAGE(1, CONSUMER_PAGE),
    USAGE(1, CONSUMER_CONTROL),
    COLLECTION(1, APPLICATION),
    0x85, 0x06,        //   Report ID (6)->新增这个hid report id

    LOGICAL_MIN(1, 0x00),
    LOGICAL_MAX(1, 0x01),

    USAGE(1, VOLUME_INC),
    USAGE(1, VOLUME_DEC),
    USAGE(1, MUTE),
    USAGE(1, PLAY_PAUSE),
    USAGE(1, SCAN_NEXT_TRACK),
    USAGE(1, SCAN_PREV_TRACK),
    USAGE(1, FAST_FORWARD),
    USAGE(1, STOP),

    USAGE(1, TRACKING_INC),
    USAGE(1, TRACKING_DEC),
    USAGE(1, STOP_EJECT),
    USAGE(1, VOLUME),
    USAGE(2, BALANCE_LEFT),
    USAGE(2, BALANCE_RIGHT),
    USAGE(1, PLAY),
    USAGE(1, PAUSE),

    REPORT_SIZE(1, 0x01),
    REPORT_COUNT(1, 0x10),
    INPUT(1, 0x42),
    END_COLLECTION,
//到这里结束都是默认的
//以下是新增的hid report
    0x05, 0x0B,        // Usage Page (Telephony)
    0x09, 0x01,        // Usage (Phone)
    0xA1, 0x01,        // Collection (Application)
    0x85, 0x07,        //   Report ID (7)
    0x15, 0x00,        //   Logical Minimum (0)
    0x25, 0x01,        //   Logical Maximum (1)
    0x09, 0x21,        //   Usage (Flash)->这个影响iPhone来电能否按键接听
    0x09, 0x2F,        //   Usage (Phone Mute)
    0x09, 0x50,        //   Usage (Speed Dial)
    0x09, 0xCF,        //
    0x09, 0xCF,        //
    0x09, 0xCF,        //
    0x09, 0xCF,        //
    0x09, 0xCF,        //
    0x75, 0x01,        //   Report Size (1)
    0x95, 0x08,        //   Report Count (8)
    0x81, 0x07,        //   Input (Const,Var,Rel,No Wrap,Linear,Preferred State,No Null Position)
    END_COLLECTION,

按照第3步修改后，hid report里面存在两个不同的hid report id和对应的操作描述，具体原理看： PC模式下的HID Report修改说明及解析.otl，改完后修改默认的按键操作的HID发送函数

void adapter_avctp_key_handler(u32 hid_key)
{
    //注释里面的内容是标准SDK的写法
    // u16 key_buf = hid_key;
    // usb_g_intr_write(0, KEYBOARD_HID_EP_IN, ((const u8 *)&key_buf), 2);
    // key_buf = 0;
    // usb_g_intr_write(0, KEYBOARD_HID_EP_IN, ((const u8 *)&key_buf), 2);

    u8 key_buf[3] = {0x06, 0x00, 0x00};
    key_buf[1] = (u8)(hid_key & 0xff);
    printf("%s->key_buf:\n", __func__);
    put_buf(key_buf, 3);
    usb_g_intr_write(0, KEYBOARD_HID_EP_IN, key_buf, 3);
    os_time_dly(2);
    printf("%s->key_buf:\n", __func__);
    put_buf(key_buf, 3);
    key_buf[1] = 0;
    usb_g_intr_write(0, KEYBOARD_HID_EP_IN, key_buf, 3);
}

停止和启动PC检测的接口

extern void usb_detect_timer_del();//停止检测
extern void usb_detect_timer_add();//启动检测

PC模式增加Teams后台唤起功能可以参考以下链接
PC模式下增加Teams唤起功能
PC模式下增加Teams唤起功能.otl

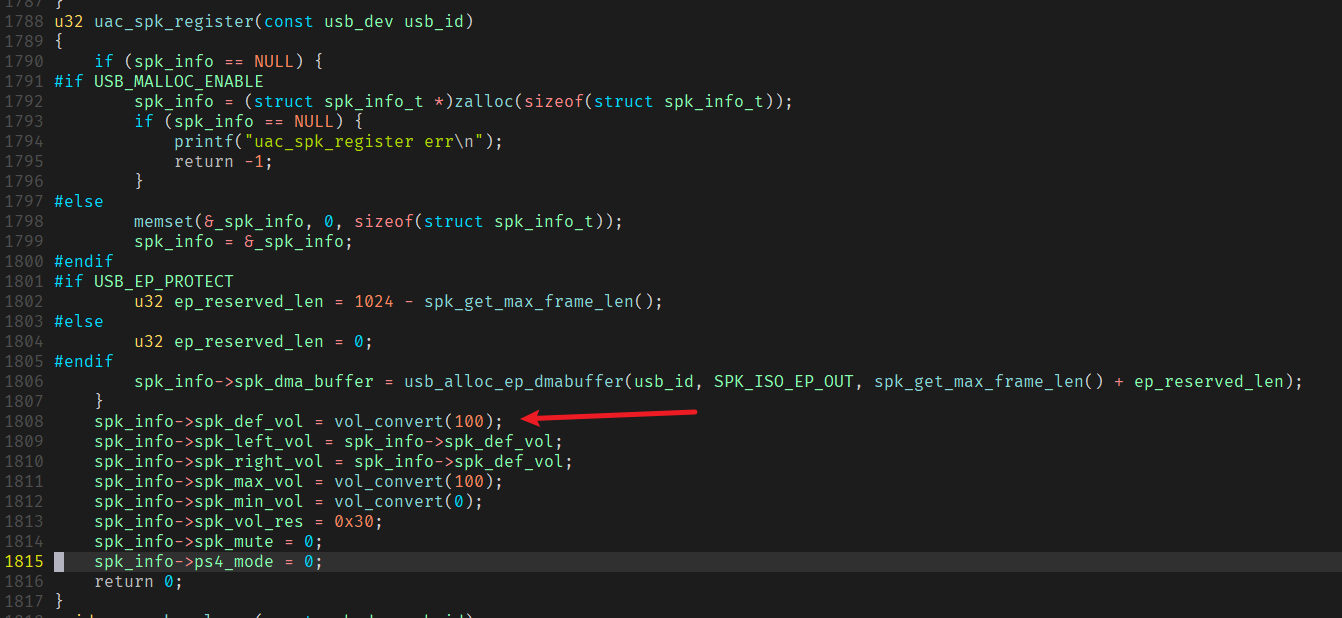

第一次默认音量设置
键盘组合按键模拟---呼叫 Win11 Copilot
添加 Keyboard 报告描述符, 参考 PC打开网页需求。
发送组合按键 HID 报告, 左 Shift + 左 Windows 键 + F23

void hid_key_lshift_lwin_f23(void)
{
    u8 buf[8] = {0};

    // 设置修饰键：左 Shift（位 1）和左 Windows 键（位 3）
    buf[0] = _KEY_MOD_LSHIFT | _KEY_MOD_LMETA;

    // 设置普通按键：F23
    buf[2] = _KEY_F23;

    // 发送按键按下事件
    send_key_buffer(buf);
    // 释放所有按键
    memset(buf, 0, sizeof(buf));
    send_key_buffer(buf);
}

FAQ

2.1 AC695 PC模式下播放提示音后异常

修改方法：
sdk\cpu\br23\audio_dec\audio_dec_pc.c的uac_audio_start() 函数添加 sample_rate_set =0 如下：

#if (TCFG_DEC2TWS_ENABLE)

    bt_tws_sync_volume();

#endif



    // 开始解码

    dec->start = 1;

    err = audio_decoder_start(&dec->pcm_dec.decoder);

    if (err) {

        goto __err3;

    }



    dec->state = 0;

    dec->cnt = 0;

    dec->check_data_timer = sys_hi_timer_add(NULL, audio_pc_check_timer, 10);



#if PC_SYNC_BY_DAC_HRP



    in_points = 0;

    out_points = 0;

    last_hrp = 0;

    dac_start_flag = 0;

		sample_rate_set = 0;

    usb_icnt = 0;



#endif // PC_SYNC_BY_DAC_HRP



    clock_set_cur();

    return 0;



__err3:

    dec->start = 0;

    pc_eq_drc_close(dec->eq_drc);

#if TCFG_EQ_DIVIDE_ENABLE

    pc_rl_rr_eq_drc_close(dec->eq_drc_rl_rr);

    audio_vocal_tract_synthesis_close(&dec->synthesis_ch_fl_fr);

    audio_vocal_tract_synthesis_close(&dec->synthesis_ch_rl_rr);

    audio_vocal_tract_close(&dec->vocal_tract);

    channel_switch_close(&dec->ch_switch);

#endif

2.2 AC695N 系列优化电脑长时间播放没声音的处理

修改msd_mcu2usb函数，添加多次重发的机制
apps\common\usb\device\msd.c

u32 msd_mcu2usb(const struct usb_device_t *usb_device, const u8 *buffer, u32 len)
{
    usb_dev usb_id = usb_device2id(usb_device);
    int ret;
    for(int i = 0; i < 3; i++){
        ret = usb_g_bulk_write(usb_id, MSD_BULK_EP_IN, buffer, len);
        if(ret){
            break;
        }
    }
    return ret;
    // return usb_g_bulk_write(usb_id, MSD_BULK_EP_IN, buffer, len);
}

2.3 USB线过长导致插某些电脑无法识别处理

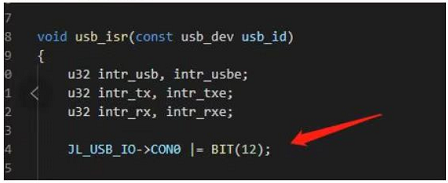

1、开启USB口强驱功能：

2、VDDIO 提高到3.6V档位

2.4 PID/VID/SN机器相同会导致电脑重启

可能电脑里面的驱动程序没有完全卸载（参考以下操作进行）
Win7系统如何卸载残留无用驱动设备_pan0755的博客-CSDN博客

2.5 AC700N V132，PC模式开启CDC在线调EQ导致插入电脑设备异常

原因：CDC导致的电脑识别的描述符混乱，按照如下修改添加部分描述符将AUDIO CLASS的描述符包起即可

    memcpy(tptr, (u8 *)uac_spk_interface_association, sizeof(uac_spk_interface_association));
    tptr[2] = *cur_itf_num;
    tptr[3] = 3;
    tptr += sizeof(uac_spk_interface_association);//0x09

2.6 AC700N V132，PC模式在线调EQ调音工具打开串口通信显示命令超时

pc模式缺少在线eq的相关事件流程，如下修改即可

#if (TCFG_ONLINE_ENABLE || TCFG_CFG_TOOL_ENABLE)
        } else if ((u32)event->arg == DEVICE_EVENT_FROM_CFG_TOOL) {
            extern int app_cfg_tool_event_handler(struct cfg_tool_event * cfg_tool_dev);
            app_cfg_tool_event_handler(&event->u.cfg_tool);
#endif

2.7 AC700N V130之后版本USB PC模式下开启通话算法方法

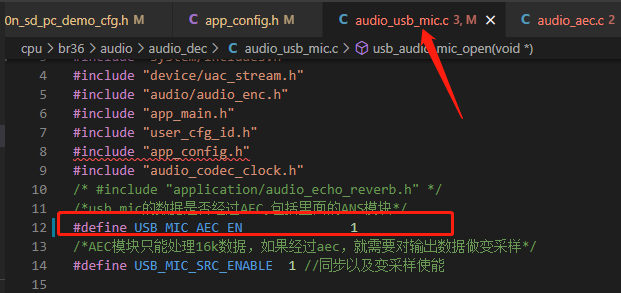

audio_usb_mic.c内使能USB_MIC_AEC_EN开启相关通话算法流程

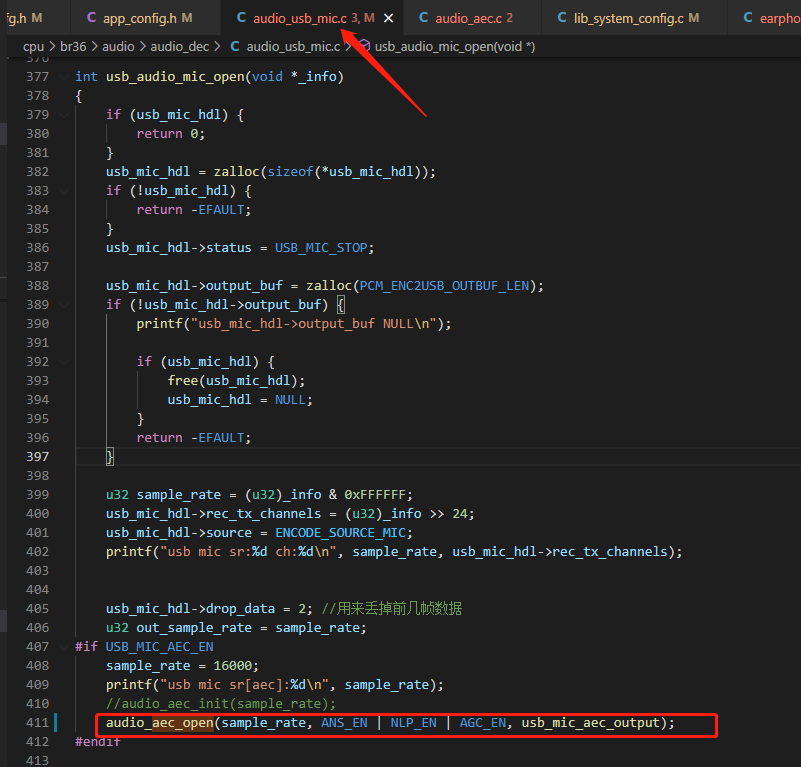

audio_usb_mic.c的usb_audio_mic_open()函数中的audio_aec_open内开启相关算法模块

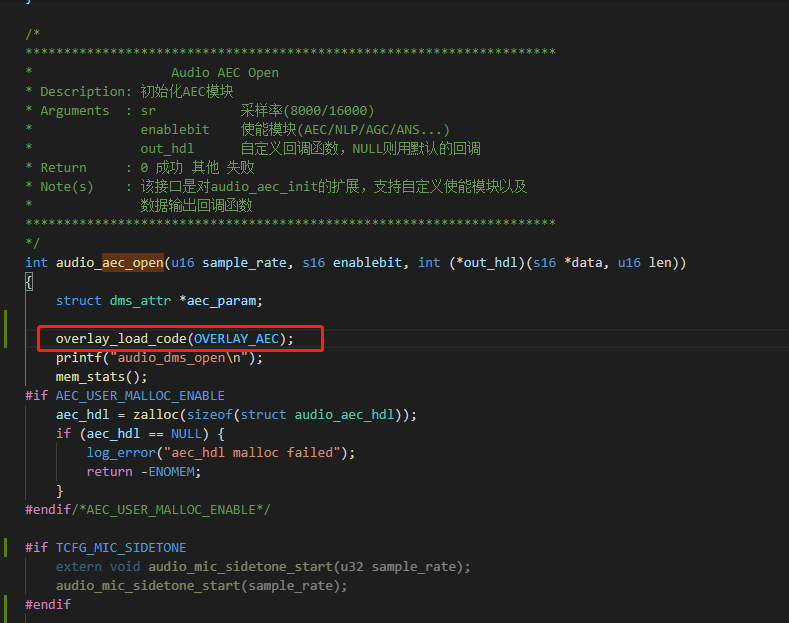

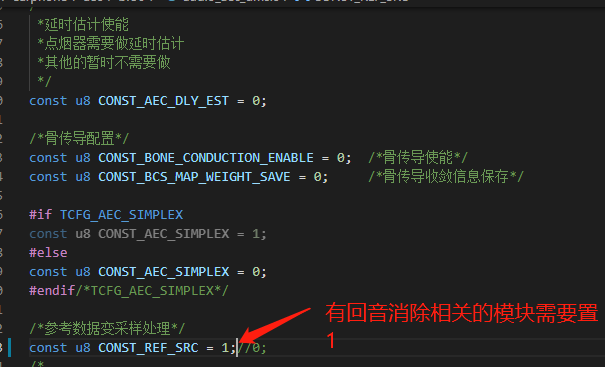

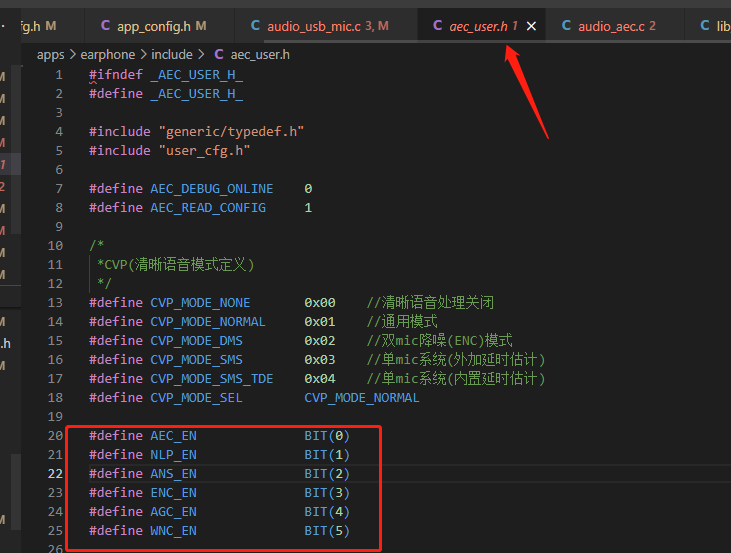

单麦的audio_aec.c\双麦audio_aec_dms.c内的aec_open()函数中加载AEC模块代码注意：如果算法模块还开启了NLP\AEC等回音消除模块，则需要进入audio_aec.c（单麦）或者audio_aec_dms.c（双麦）中参考路数据变采样的变量置1，V130版本仅支持单麦USB回音消除，双麦USB回音消除请用V130之后的版本。

static u32 mic_close_tid = 0;
static u8 mic_sw;
u32 uac_mic_stream_open(u32 samplerate, u32 frame_len, u32 ch)
{
    mic_sw = 1;
    if (mic_stream_is_open) {
        r_printf("-uac_mic_is_opened-\n");
        return 0;
    }

    /* mic_tx_handler = NULL; */
    log_info("%s", __func__);

    struct sys_event event;
    event.type = SYS_DEVICE_EVENT;
    event.arg = (void *)DEVICE_EVENT_FROM_UAC;
    event.u.dev.event = USB_AUDIO_MIC_OPEN;
    event.u.dev.value = (int)((ch << 24) | samplerate);
    mic_stream_is_open = 1;

#if !UAC_DEBUG_ECHO_MODE
    sys_event_notify(&event);
#endif
    return 0;
}

static void uac_mic_stream_close_delay()
{
    mic_close_tid = 0;
    if (!mic_sw) {
    } else {
        return ;
    }
    log_info("%s", __func__);
    struct sys_event event;
    event.type = SYS_DEVICE_EVENT;
    event.arg = (void *)DEVICE_EVENT_FROM_UAC;
    event.u.dev.event = USB_AUDIO_MIC_CLOSE;
    event.u.dev.value = (int)0;
    mic_stream_is_open = 0;

#if !UAC_DEBUG_ECHO_MODE
    sys_event_notify(&event);
#endif
}

void uac_mic_stream_close()
{
    mic_sw = 0;
    if (mic_stream_is_open == 0) {
        return ;
    }
    log_info("%s", __func__);
    //FIXME:
    //未知原因出现频繁开关mic，导致出现audio或者蓝牙工作异常，
    //收到mic关闭命令后延时1s再发消息通知audio模块执行关闭动作
    //如果在1s之内继续收到usb下发的关闭命令，则继续推迟1s。
    if (mic_close_tid == 0) {
        mic_close_tid = sys_hi_timeout_add(NULL, uac_mic_stream_close_delay, 1000);
    } else {
        sys_hi_timeout_modify(mic_close_tid, 1000);
    }
}

2.12 不同设备接到电脑上要让电脑认为是同一个设备修改点

此处改为1

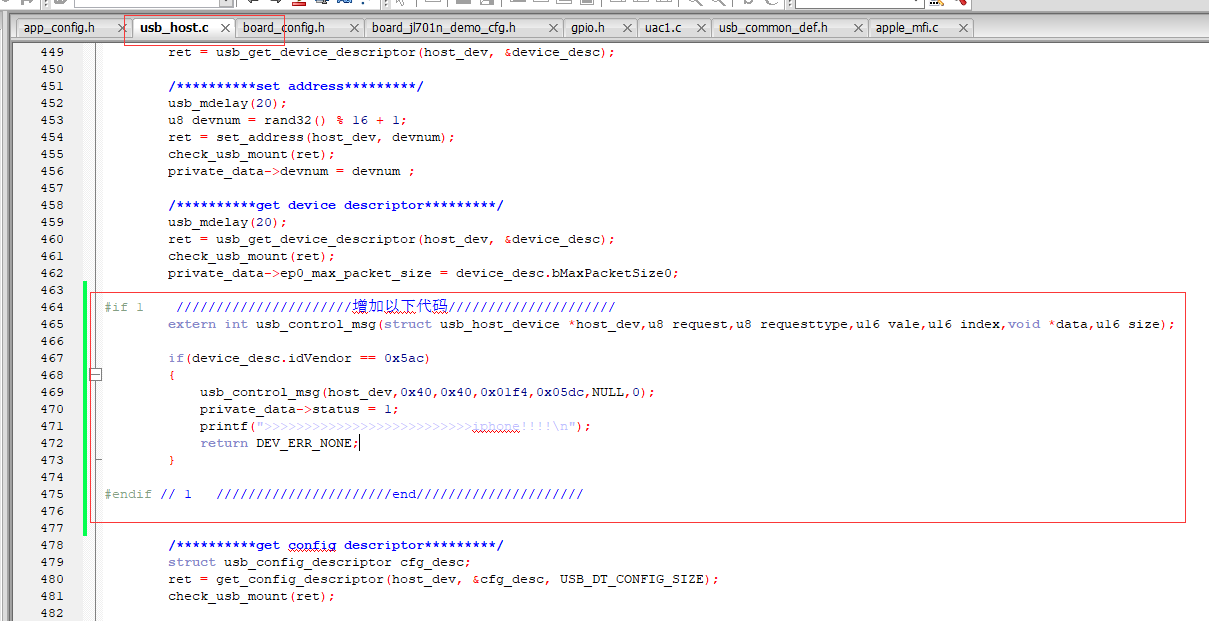

2.13JL701N USB口给苹果手机充电，需要解锁手机屏幕才能充电问题

修改方法：（苹果充电需要我们做主机，并且发一个控制传输的命令）

增加的代码部分：

#if 1 //////////////////////增加以下代码/////////////////////
extern int usb_control_msg(struct usb_host_device *host_dev,u8 request,u8 requesttype,u16 vale,u16 index,void *data,u16 size);

    if(device_desc.idVendor == 0x5ac)
    {
        usb_control_msg(host_dev,0x40,0x40,0x01f4,0x05dc,NULL,0);
        private_data->status = 1;
        printf(">>>>>>>>>>>>>>>>>>>>>>>>>>iphone!!!!\n");
        return DEV_ERR_NONE;
    }

#endif // 1 //////////////////////end/////////////////////

2.14 AC701N V160/161版本PC模式主机识别设备慢，win7系统播放音乐概率无声问题

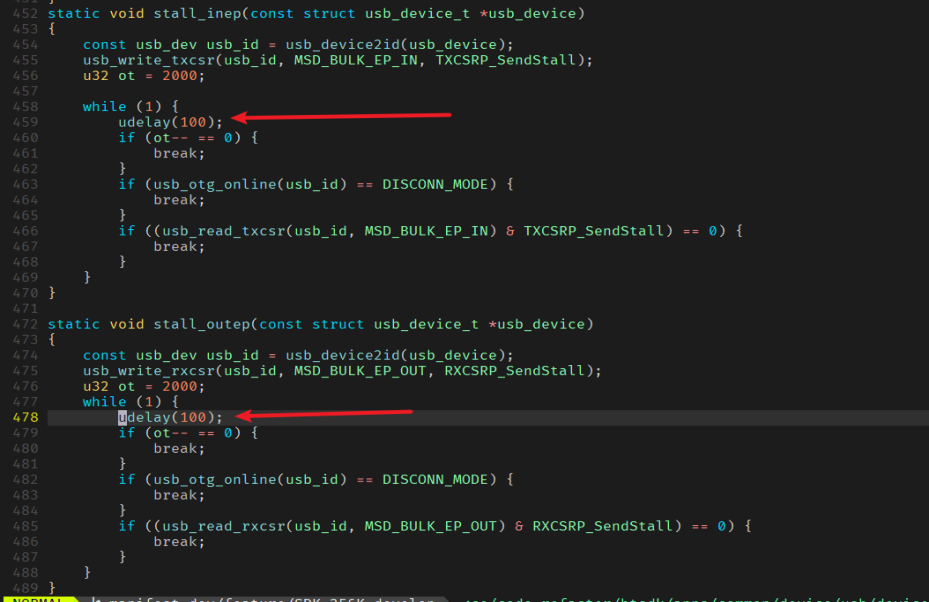

修改msd.c文件中的stall_inep，stall_outep函数中的ot值，或者在函数的循环中加入延时：

2.15 AC701N V135版本PC模式添加低功耗休眠功能后，按键发送USB HID播歌命令出现无法唤醒手机

问题原因：
1、设备唤醒命令没有及时响应。
2、按键初始化没有初始化notify_value，导致notify_value是0，而唤醒按键value是0，所以会忽视第一次按键按下事件。
解决方案：

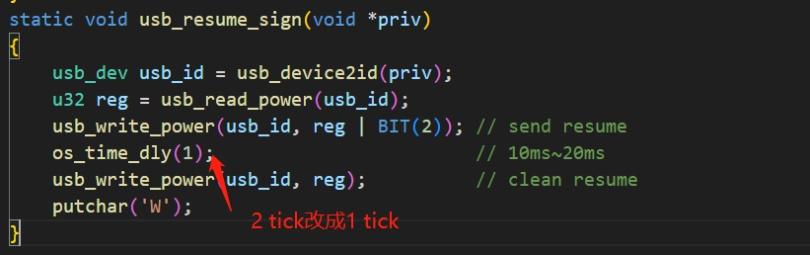

修改唤醒延时时间。
在按键初始化时把按键的notify_value设置为NO_KEY解决设备第一次上电丢失按键按下事件。

2.16 wireless_mic_sdk-v1.4.1_duplex HID按键无法唤醒智能语音助手

1.HID按键最多加16个，需选择一个替换为0XCF(语音唤醒键值)。

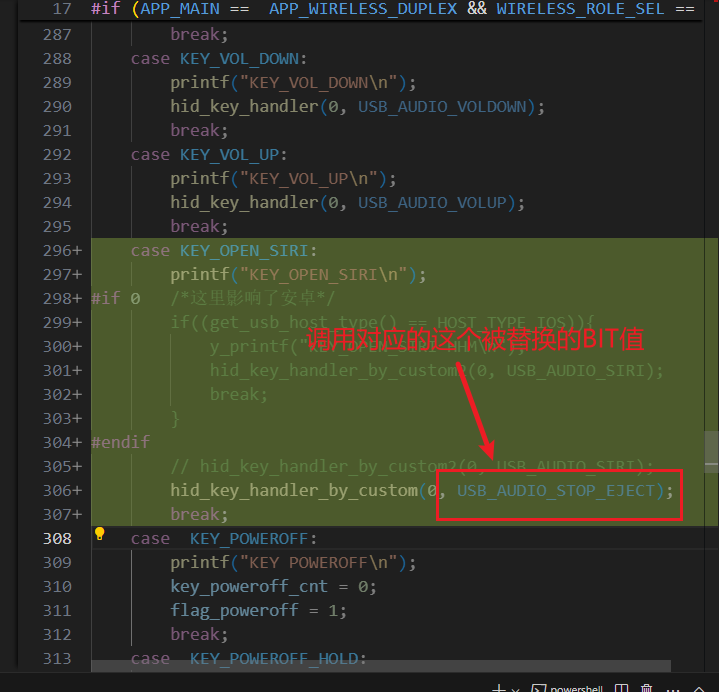

2.按键调用对应的BIT值，即原本被替换的hid_key。

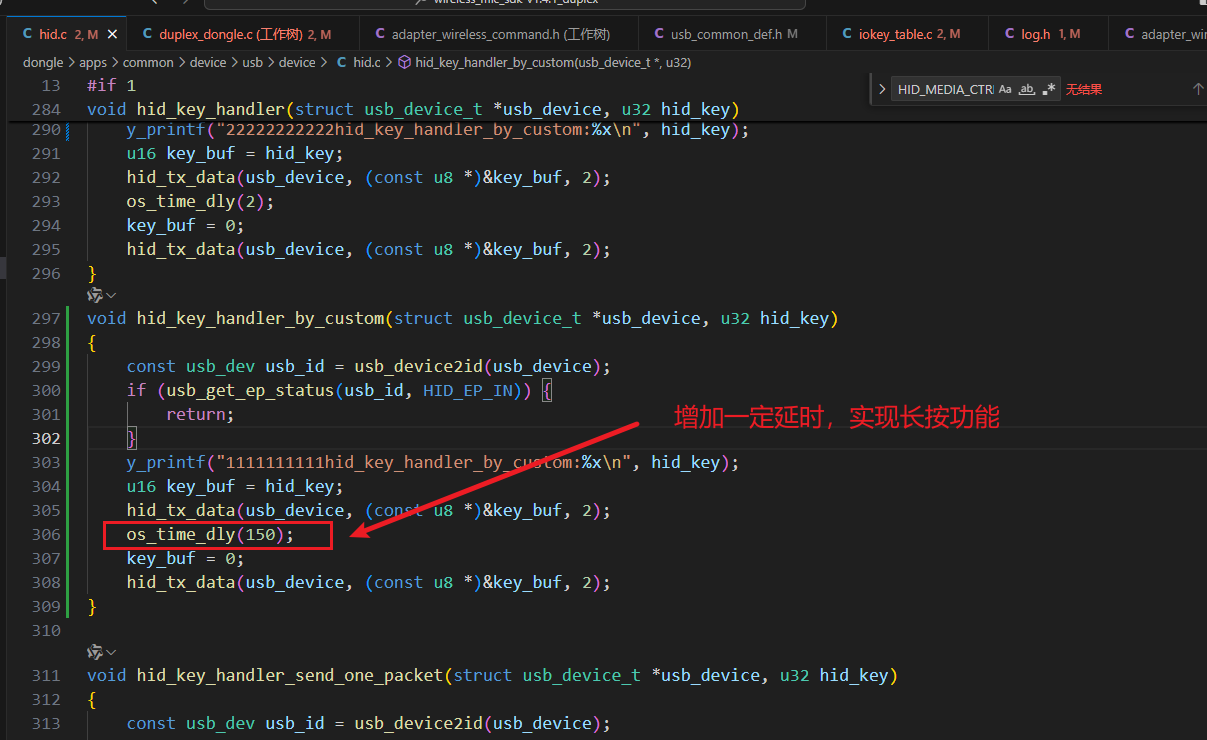

3.语音按键是需要长按的，可以如图增加延时实现。不过不是很建议使用延时的方式实现，改成用户按下就发键值，抬起就发00（也就是延时之后的那个键值），这样兼容性会更好。
gitlab地址：Files · feature_open_SIRI · 自由品牌 / 客户支持 / SOUNDBOX / wireless_mic / wireless_mic_sdk · GitLab
