SD&U盘

📎 原始文档：https://www.kdocs.cn/l/cviQAlM2VU0i SD&U盘

MMC卡：MultiMediaCard，多媒体存储卡
SD卡：Secure Digital Memory Card

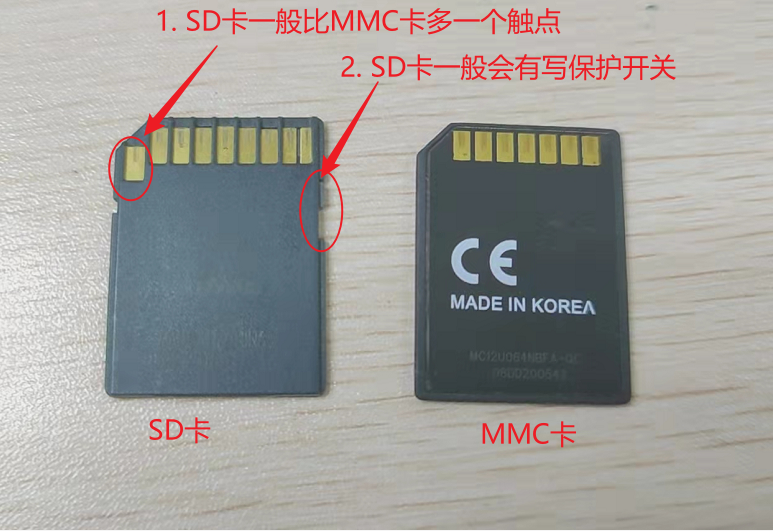

常用区分方式1：大卡
常用区分方式1：小卡

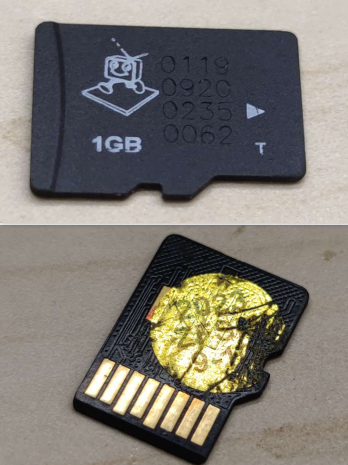

小的mmc卡有类似和SD卡外观形状一致的。需要仔细对比：

1. 正常SD卡比MMC卡厚了0.7mm，外表几乎一样，但是放在一起，用手摸一下能看到厚薄的差别。

2. mmc卡和sd卡的 cmd检测命令不一致。所以如果程序配置SD卡检测方式为cmd检测，会出现无法兼容mmc卡的情况。

3. 所以需要兼容SD卡和mmc卡，SD卡检测方式应选为clk或IO检测。并做以下修改：

4. SD相关应用

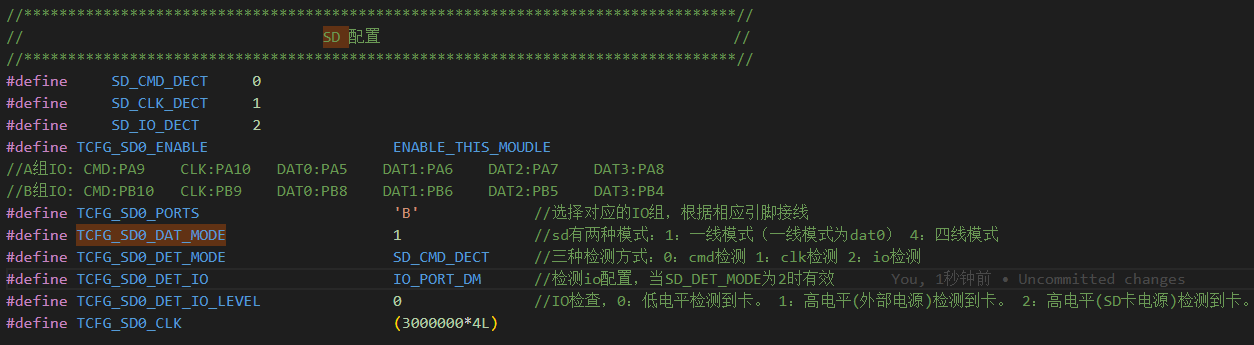

5. SD卡应用相关配置

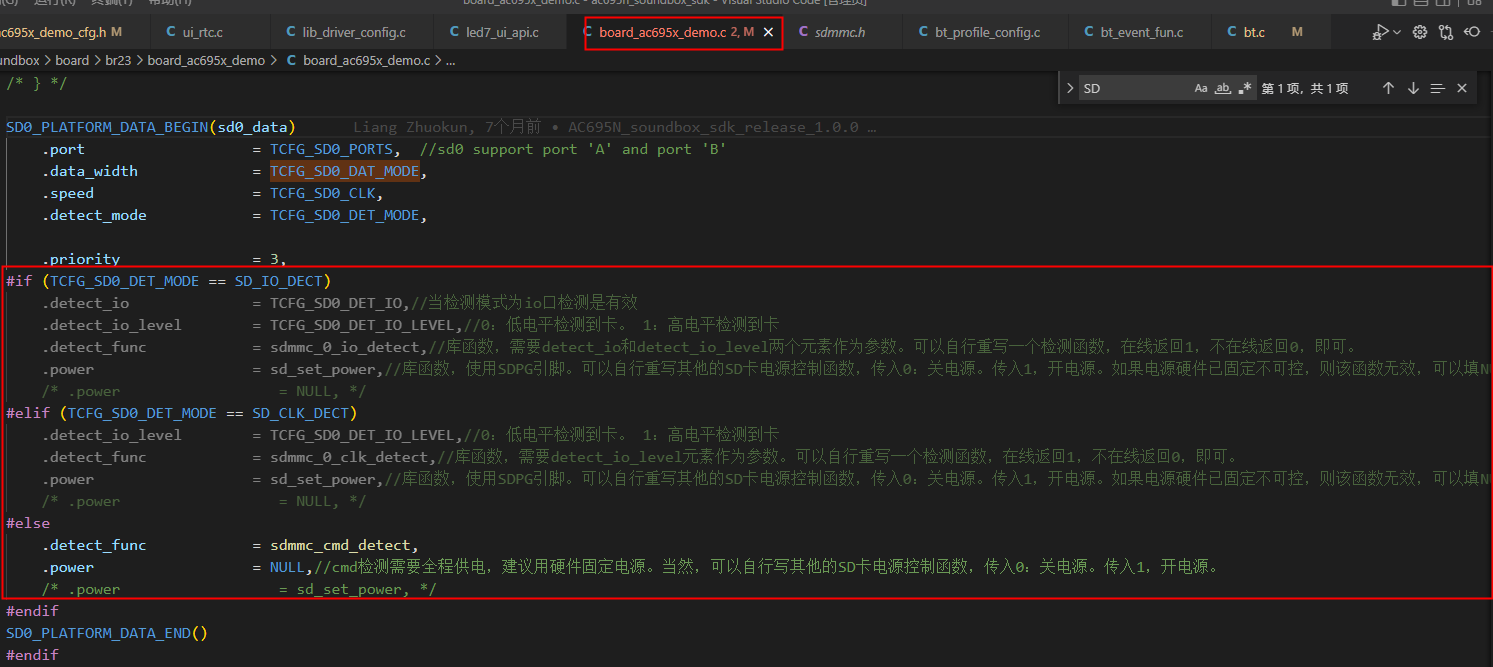

6. 三种检测方式

7. 流程 检测到卡插入或拔出-->触发相应的公共设备事件处理-->解码设备上下线，设备挂载等处理-->设备扫盘

8. 卡活跃状态的使能与否

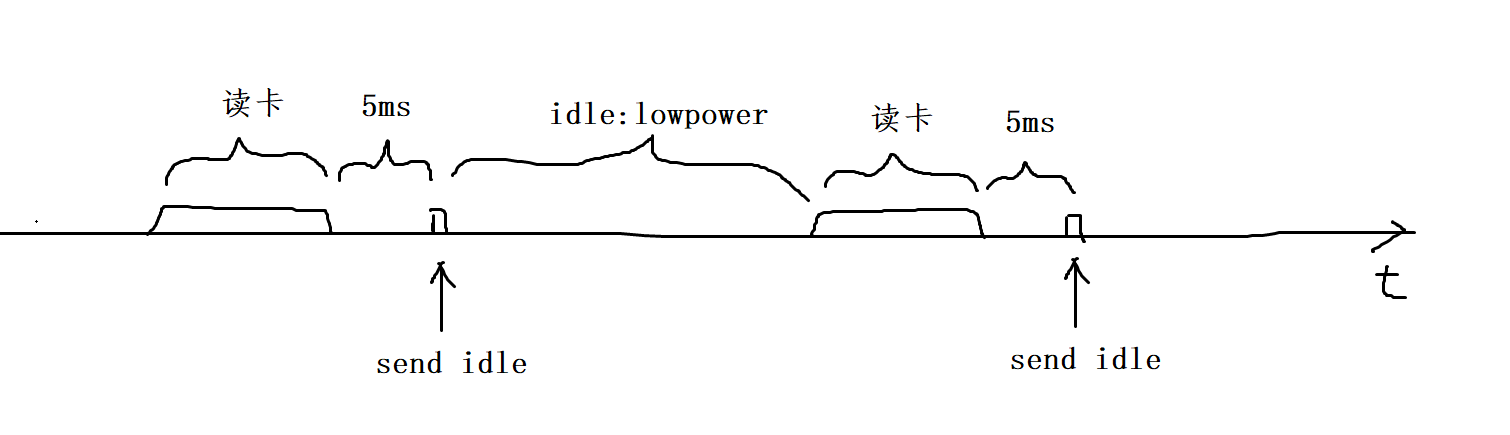

杰理默认读卡流程如下：

• 读卡数据完毕后，发送CMD0命令将SD卡复位到Idle状态。（SD卡上电或者复位后，会进入idle低功耗状态）

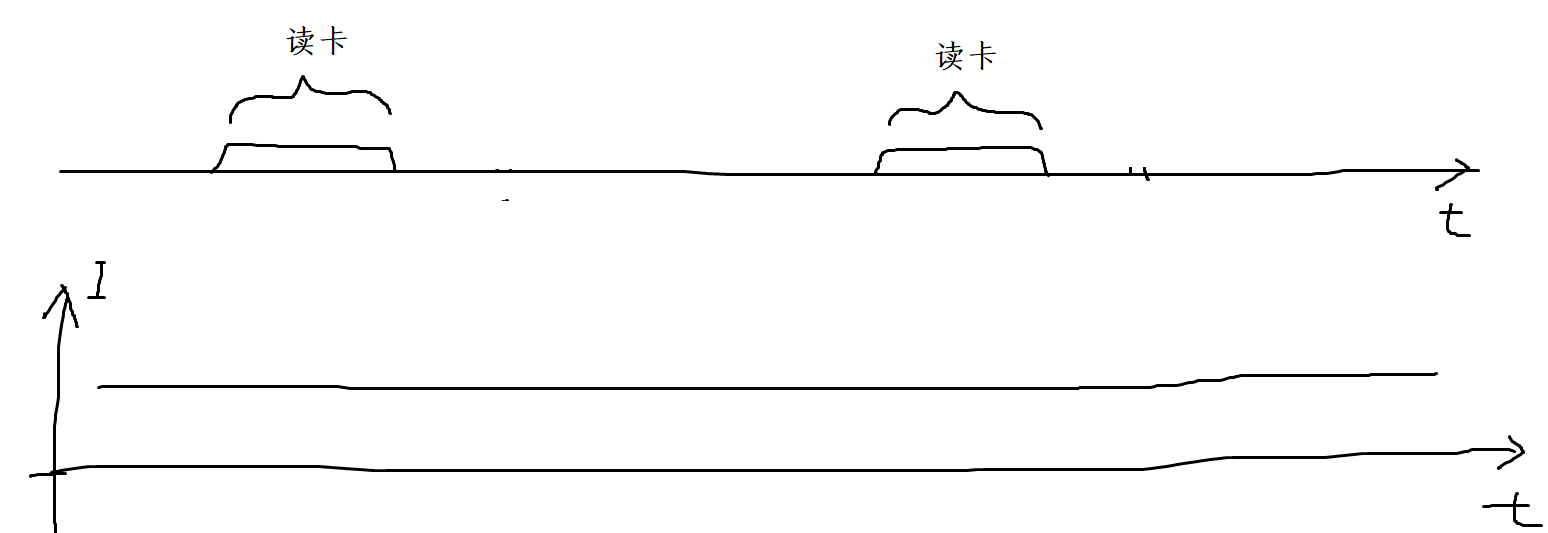

• 在idle状态下省电，每当需要读取数据时，执行一次初始化流程再进行读取。（但该初始化过程的瞬态功耗很高，可能会导致扯电下线） 使能卡活跃状态后，流程如下：
• 该状态下，读取完数据后不会让卡进入idle状态，卡的全程耗电是稳定的。但整体功耗会比idle高

另外，SDK 设计在 播高码率歌的 时候， 会动态将卡的操作模式 设为 卡活跃模式。 而 播 低码率的歌 时，会切回 非卡活跃 模式，省电。
通过配置提高sd卡解码读文件缓存的大小，可以优化播放高码率文件有卡顿的情况（在非卡活跃模式下，可减少瞬态扯电的频次，但作用不大）

注意：VBAT>IOVDD>SDPG，当发生扯电或者播放中sd卡下线时，须确认SDPG、VBAT的电压波形。VBAT作为源头，要保持稳定

3. 如何使能MMC卡功能 如果需要支持市场上这种MMC卡程序上需要做以下配置

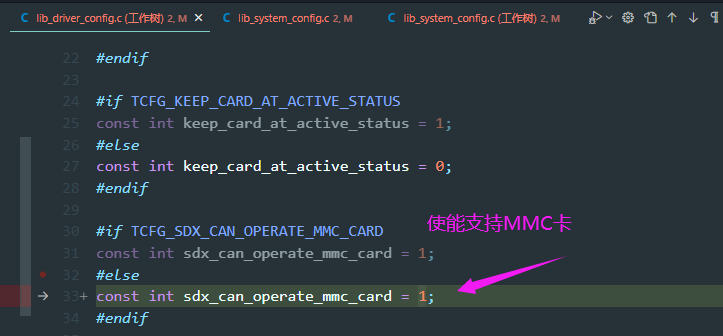

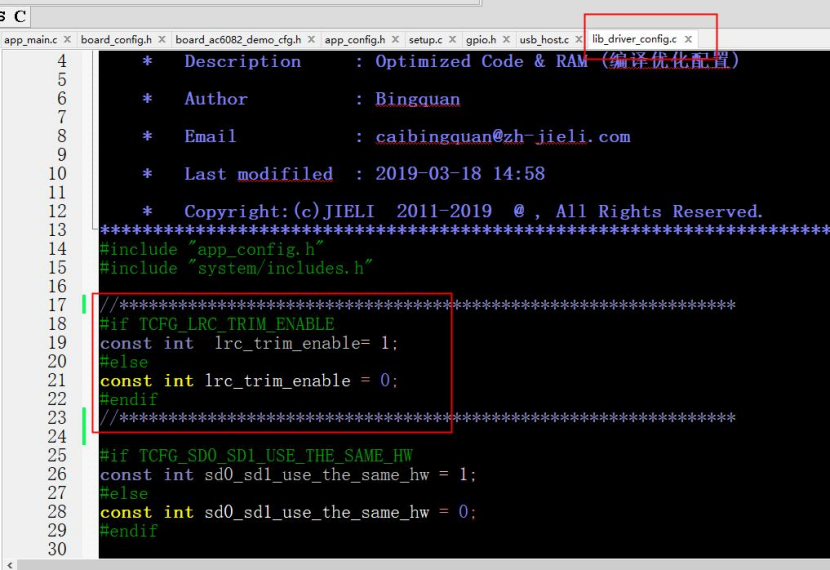

4. 程序上打开MMC卡的配置 SDK\apps\soundbox\log_config\lib_driver_config.c

const int sdx_can_operate_mmc_card = 1;

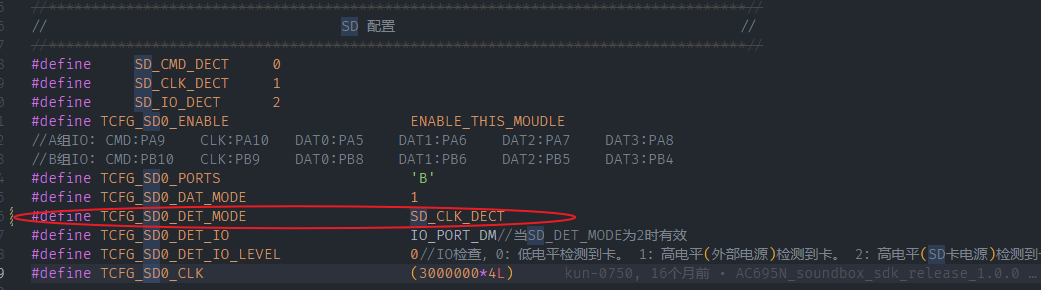

2. SD卡的检测改为CLK或者IO检测。不能使用CMD检测

3. U盘不读问题处理方法

4. 先检查U盘文件系统是否是支持的文件系统。 默认支持 FAT12,FAT16,FAT32,exFAT
   不支持：NTFS
   不支持：苹果文件系统

5. 常见U盘不读处理方法 以下所有方法只在ac608n_soundbox_sdk_v1.2.1和ac696n_soundbox_sdk_v1.3.0
   ，ac696n_soundbox_sdk_v1.2.3验证过。旧版本的可以参照一下。

对于608n省晶振系列和696系列：
有些U盘反应较慢，host过了超时时间会认为U盘没有回应导致不读取U盘，挂载不成功

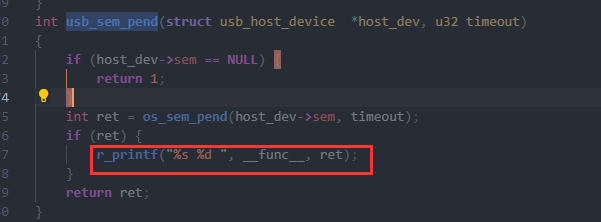

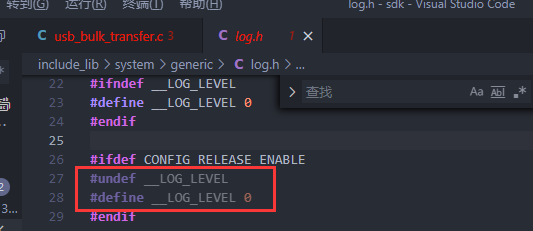

3. 在程序上开启log打印。 观察打印有没有出现这个打印
若有可以修改
第1点没有改善可以看第2点。

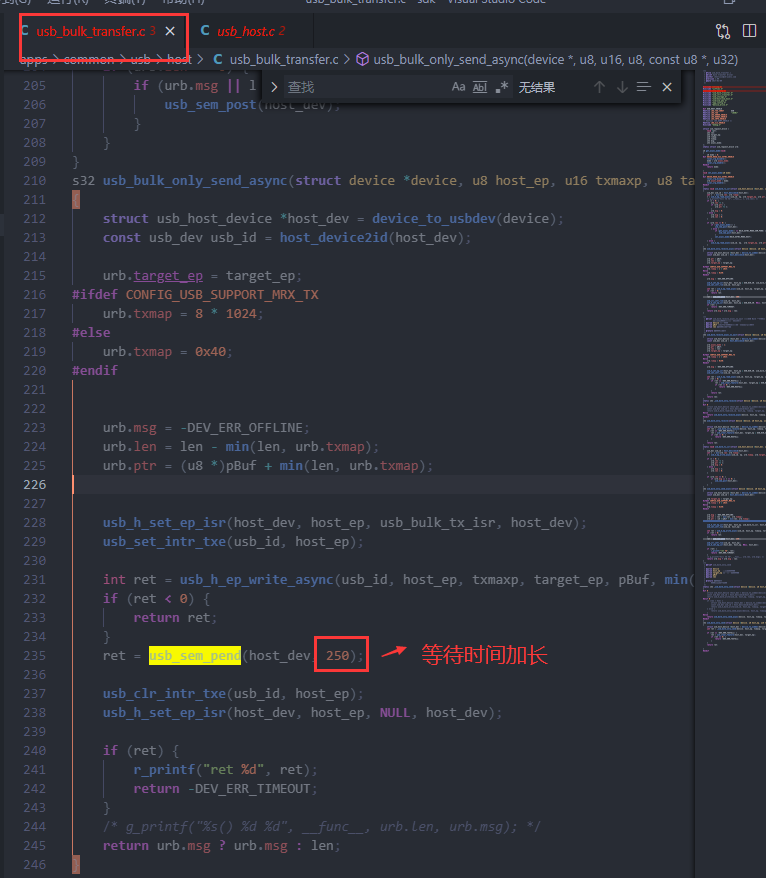

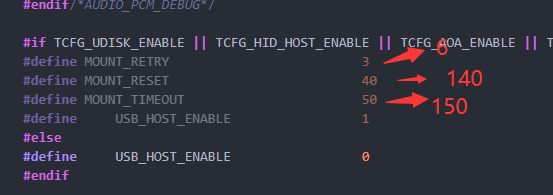

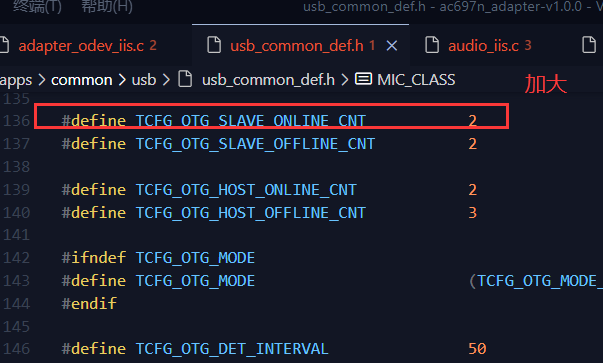

2.在apps\common\usb\usb_common_def.h文件中修改
超时时间，复位持续时间，尝试次数加长，以等待slve回应，。
4. 程序若使能了PC模式，则USB OTG 会第一时间以host端发送数据，若从机没有回应会认为此时应该担任slave的角色。有些U盘会插入后发送信息会较慢，导致USB OTG 认为插入的是主机，从而切换到从机模式，导致U盘不读。

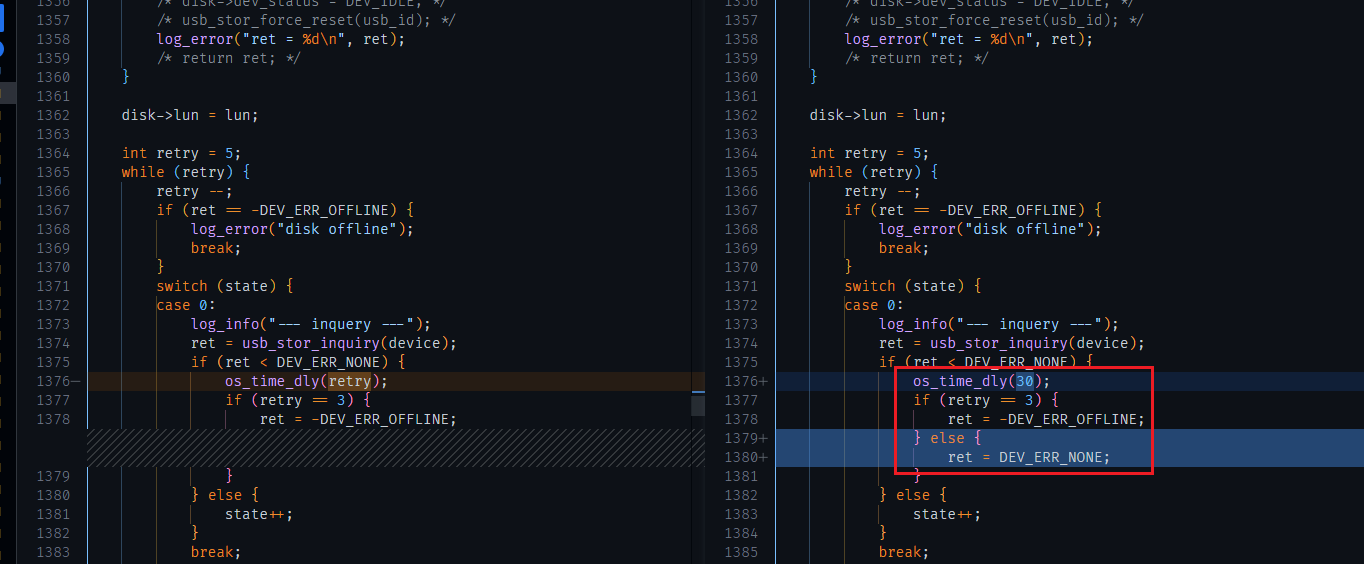

5. 检查下inquery的延时是否正确 apps\common\usb\host\usb_storage.c 文件中的int usb_stor_init(struct device *device)，右图为正确修改

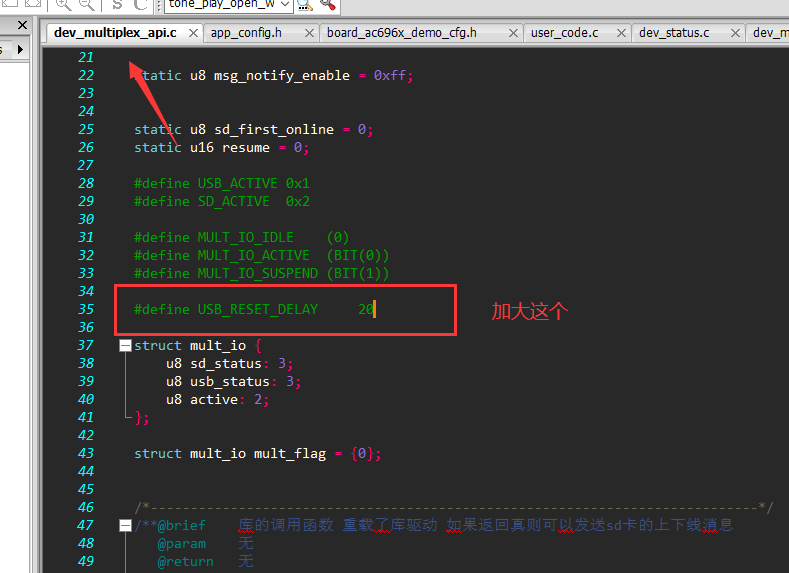

6. 对于6965e使用的是USB和SD卡复用引脚，可以尝试一下改法： 【6.1-6965E使能U盘和SD卡复用时，如果遇到U盘不读挂载不上的问题时可以参考以下文档中的修改方法】
   【金山文档】 6965E-SD卡和USB的DM脚复用的问题修改
   6965E-SD卡和USB的DM脚复用的问题修改.otl

608N省晶振系列：
608系列可以参照第1点、第2点、第3点。若以上第1点和第2点没能改善，尝试下面的方法。
修改usb_host.c文件
注意：608N省晶振系列对于东芝U盘（Toshiba），采用以上办法后，仍然有概率不能挂载成功，这个问题暂时没有办法解决。

5. U盘和卡复用相关 (SD、USB复用IO介绍请查找对应sdk介绍文档)

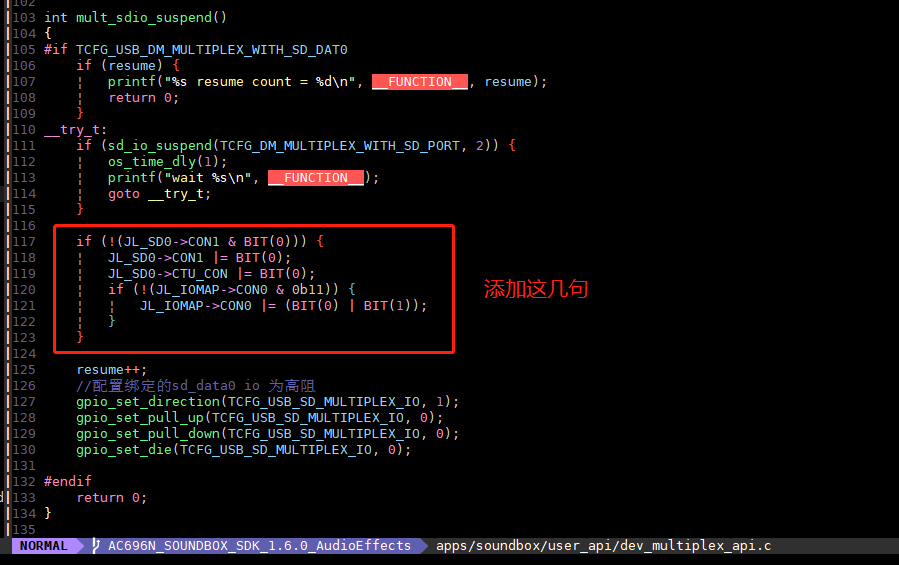

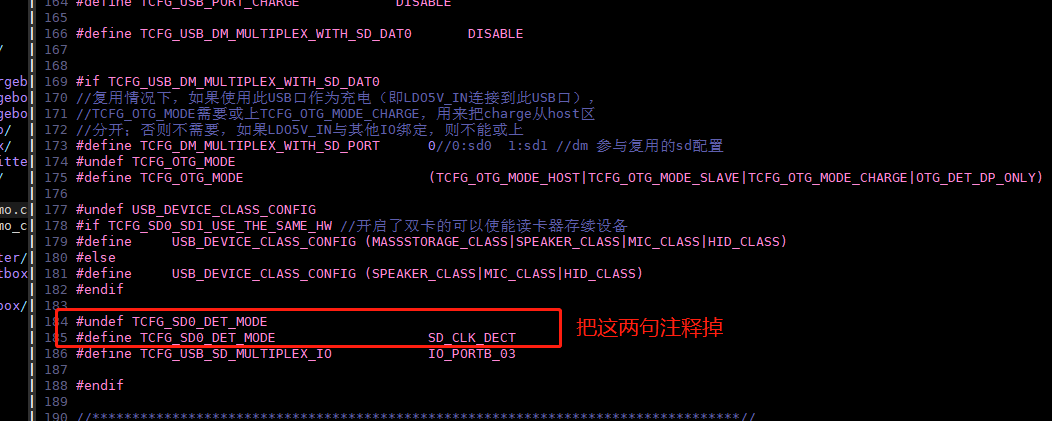

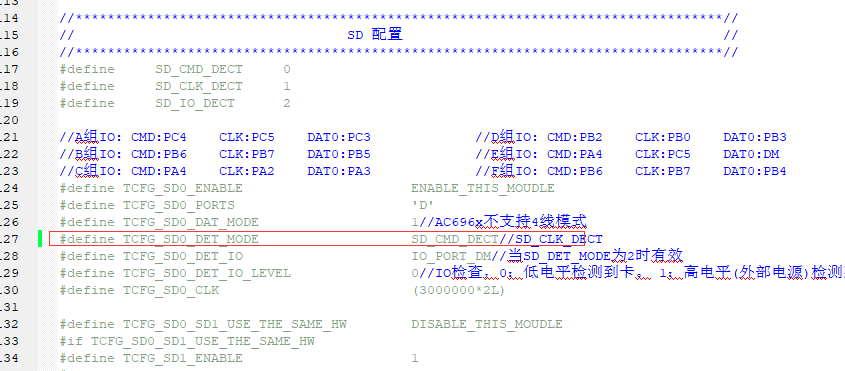

6. U盘和卡复用后，默认SDK是不支持卡用CMD检测的（建议使用CLK检测）。若生产出现卡座出问题，无法使用CLK检测。一定要改成CMD检测，需要按以下修改，并多做测试：（以下是AC696X 案例）

6. USB DM接地/DM&DP短接检测(假U盘) 注意：SD&USB复用的方案，由于DM跟SD的dat是同一个IO。不能使用DM&DP短接的方式。否则会导致SD卡不正常
使用方法：sys_timer_add(NULL,fake_udisk_scan,100);
观察打印：三个状态对应的打印
DP接地/DM&DP短接： y_printf("fake udisk online 2\n");
拨出： y_printf("fake udisk offline\n");

//使用方法：sys_timer_add(NULL,fake_udisk_scan,100);
#include "usb/device/usb_stack.h"
void fake_udisk_scan(void *ptr)
{
    static u16 online_cnt = 0;
    static u16 outline_cnt = 0;
    //static u16 fake_udisk_online = 0;

    u32 otg = usb_otg_online(0);

    //仅通过判断otg状态进行判断
    printf("otg %x\n",otg);
    extern int get_sd_status(void);
    get_sd_status();

    if((otg != HOST_MODE) && (otg != SLAVE_MODE)) {
        //通过检测DP下拉，判断是不是假U盘
        u32 usb_con0, usb_io_con0;
        usb_con0 = JL_USB->CON0;
        usb_io_con0 = JL_USB_IO->CON0;

        //单纯 DP接地
        gpio_direction_input(IO_PORT_DP);
        gpio_set_die(IO_PORT_DP, 1);
        gpio_set_pull_up(IO_PORT_DP, 1);
        gpio_set_pull_down(IO_PORT_DP, 0);


        gpio_direction_output(IO_PORT_DM,0);
        gpio_set_die(IO_PORT_DM, 1);

        printf("1 IO_PORT_DP DM %x %x\n",gpio_read(IO_PORT_DP),gpio_read(IO_PORT_DM));
        if(gpio_read(IO_PORT_DP)==0){
            online_cnt++;
            if(online_cnt == 5) {
                if(fake_udisk_online == 0) {
                    fake_udisk_online = 1;
                    app_task_switch_to(APP_USER_TASK);
                    y_printf("fake udisk online 2\n");
                }
            }
            gpio_set_pull_up(IO_PORT_DP, 0);
            //!!!这里直接返回
            JL_USB->CON0 = usb_con0;
            JL_USB_IO->CON0 = usb_io_con0;
            return;
        }

        gpio_set_pull_up(IO_PORT_DP, 0);
        JL_USB->CON0 = usb_con0;
        JL_USB_IO->CON0 = usb_io_con0;

        // printf("JL_USB->CON0 %x %x %x\n",JL_USB->CON0,JL_USB->CON0 & BIT(9),JL_USB->CON0 & BIT(15));
        // if(JL_USB->CON0 & BIT(9) && (JL_USB->CON0 & BIT(15)) == 0) {
        //     online_cnt++;
        //     if(online_cnt == 5) {
        //         if(fake_udisk_online == 0) {
        //             fake_udisk_online = 1;
        //             y_printf("fake udisk online2\n");
        //         }
        //     }
        //     //!!!这里直接返回
        //     return;
        // }
    }
    if(fake_udisk_online) {
        fake_udisk_online = 0;
        y_printf("fake udisk offline\n");
        // app_task_msg_post(USER_MSG_BT_TASK_MODE, 0);
        app_task_switch_to(APP_BT_TASK);
    }

    online_cnt = 0;
}

7. 有某张TF卡不读，但其他的TF卡能读 排查思路：
   1、软件开打印看一下log
   2、排查一下TF卡的供电，用外置3.3V给卡供电是否正常；
   3、插卡瞬间，VDDIO的电压是否有被拉低；

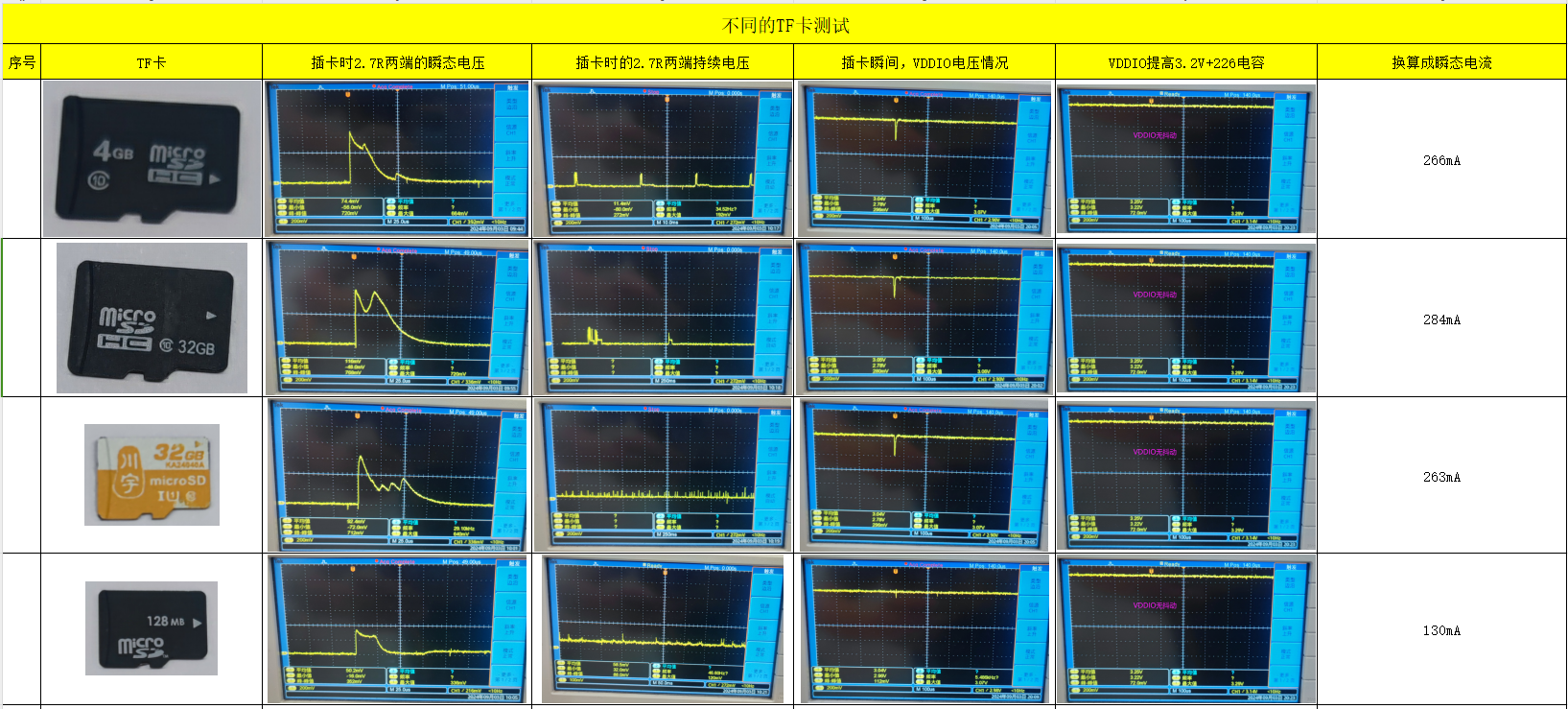

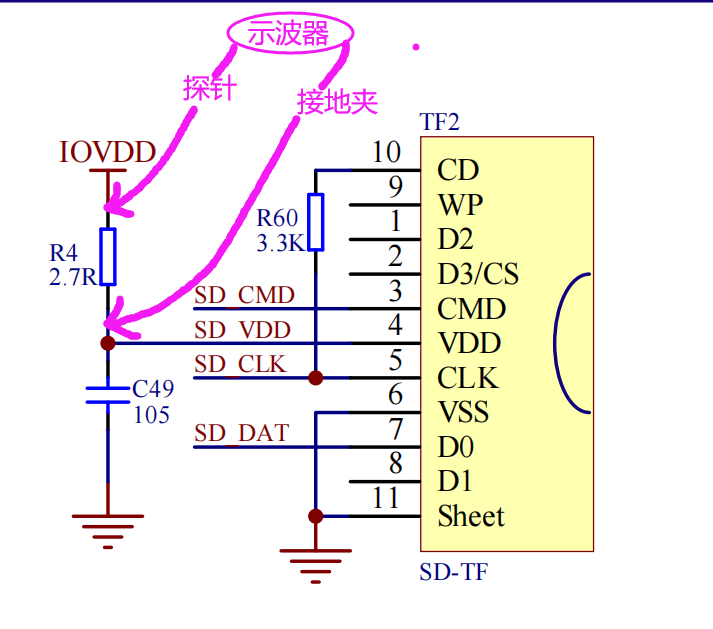

   4、测试一下，OK卡和NG卡的瞬态工作电流，测试方法如下图：在TF电源串一个小电阻（例如2.7R），然后用示波器挂在电阻两端，测试电阻两端的瞬态压差，然后根据欧姆定律，转换为瞬态电流。
   注意：不同品牌、不同速度等级、不同存储容量的TF卡，工作电流和额定工作电压是不一样的
   电流大小：低速卡<高速卡<超高速卡， 小容量<大容量；

示例AC7018F-TF卡测试数据-20240903.xls

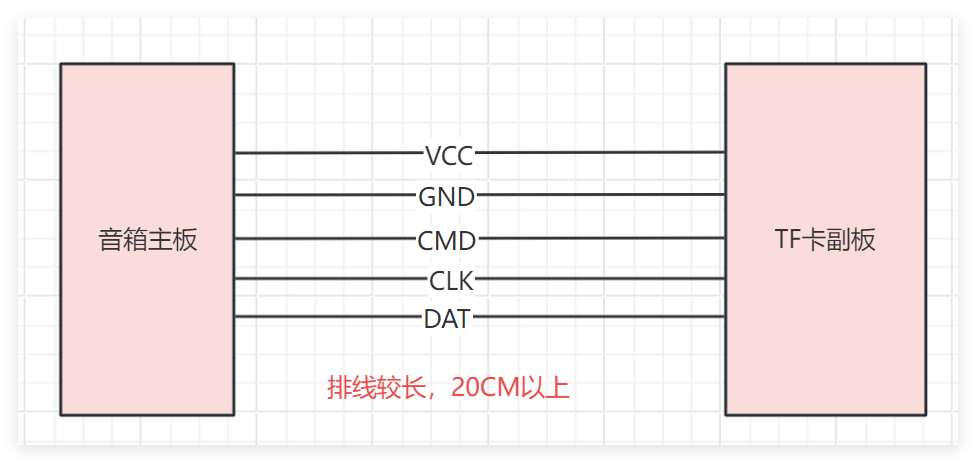

8、大音箱中，TF卡副板与音箱主板排线过长，导致不读卡

答：1、这类大音箱，一般是使用220V电源板或高压电源供电，电源辐射较强。主副板排线过长容易引入辐射干扰，影响TF卡通信。需要在TF卡副板端的CMD、CLK、DAT这3根数据线上各串一个磁珠（1K@100M）来吸收高频干扰。
2、用示波器测试TF卡插入瞬间，VCC电压是否被拉扯过低(不要低于3V ),若是被拉扯过低，则加大TF卡座电源脚的滤波电容，最大可加到226。
