省电容mic使用手册
省电容mic使用手册
Rev 1 . 1
This translated version is for reference only, and the English version shall prevail incase ofany discrepancy between the translated and English versions.
版权所有 2018杰理科技有限公司未经许可，禁止转载
目录
版本说明....................................................................................................................................................3
使用说明....................................................................................................................................................3
一、省电容m ic综述...............................................................................................................................4
二、省电容m ic模式0........................................................................................................................... 5
三、省电容m ic模式1........................................................................................................................... 6
四、常见问题解答（Q & A） ............................................................................................................... 9
版本说明
| 版本号 | 修改说明 |
|---|---|
| V 1.0 | 初始化版本 |
| V 1.1 | 增加常见问题枚举 |
使用说明
| 省电容mic模式 | 适用系列 |
|---|---|
| 省电容mic模式0 | AC693N、 AC695N、AC696N |
| 省电容mic模式1 | AD697N、AC897N、 AC698N |
一、省电容mic综述

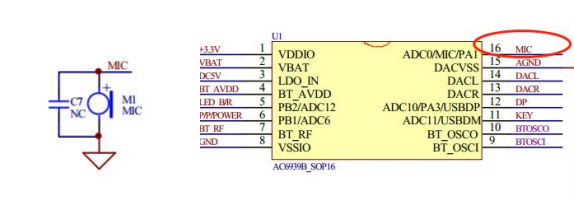

1、硬件示意图
即mic的信号脚直接接到芯片的mic port， mic无须额外供电和串隔直电容
2、去直流滤波( DCC)
根据芯片省电容mic的工作原理，mic去到芯片的信号无需隔直,固最终出来的mic信号也就叠加有直流成分。所以我们会在后级串一个软件/硬件的去直流滤波。硬件就是使用EQ模块来实现的。所以注意程序里面定义了:
#define TCFG_AEC_DCCS_EQ_ENABLE 1 // AEC DCCS
默认是在做完回音消除后直接串了该去直流滤波的处理，所以这种情况下， EQ总开关不能关闭。
3、省电容mic有两种不同的工作模式，具体表现在最终省电容mic收敛稳定后， mic的偏置电压不同，具体参考“使用说明”章节。
二、省电容mic模式0
1、该模式下，可以通过组合不同的mic电源mic_ldo_vsel和偏置电阻mic_bias_res，来改变mic 的工作偏置电压，并使得最终的mic收敛稳定在该值附近。注意该模式下，有的系列（AC693N） mic的工作电压有高压和低压之分。
2、调试指导
（1）在sdk里面找到app_audio，找到mic偏置电压检测函数：
偏置电压检测函数用来检测mic的偏置电压是否合法，如果不合法，则自动遍历一个合适的值。这个自动校准电压值需要时间，所以可以在开发阶段，通过打印信息，知道mic的工作电压对应的 mic_ldo_vsel和mic_bias_res，来修改默认配置，从而无需程序自动校准，直接进入预收敛阶段。

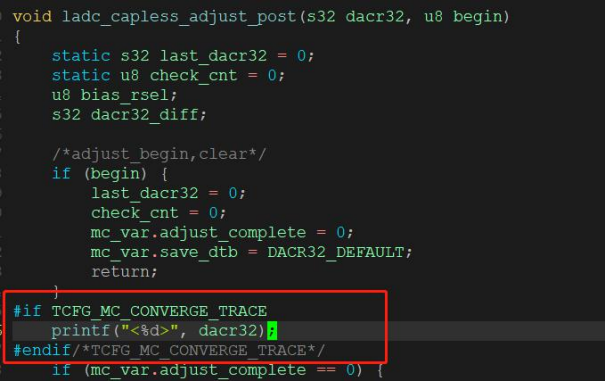

（2）找到ladc_capless_adjust_post函数，打开收敛跟踪信息，可以看到mic的收敛值：
如果收敛跟踪信息打印，发现一开始的默认默认收敛值和最终收敛值差距比较大，或者收敛超时:

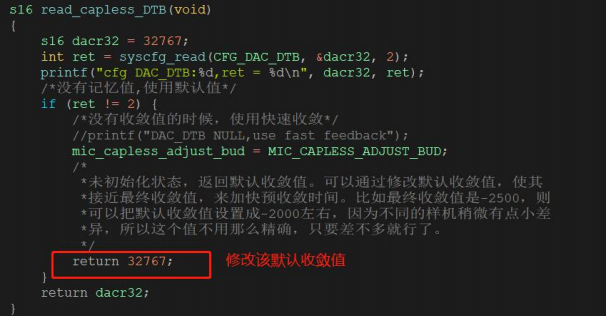

可以通过调整默认值来加快收敛过程：
三、省电容mic模式1
1、该模式下，mic最终的工作电压稳定在1 .45 ~ 1.50v左右（不同的系列会有微小差异），所以要使mic尽快收敛，最简单的就是通过合理配置mic电源mic_ldo_vsel和偏置电阻mic_bias_res，让mic的偏置一开始就接近目标值。
2、调试指导
（1）该模式下，软件没有偏置电压自动校准过程，需要手动调试，通过仪器确认偏置电压在 1.45 ~ 1.5v左右。 由于程序限定收敛值在：
step1：固定收敛值在7000左右，如下：
这个时候通过调节mic_ldo和上拉电阻mic_bias_res档位，使得mic 的偏置在1.45到1.5v左右。注意上拉电阻尽量不要选择上下极限，留给程序自动调试一点余地。配置电压调节到指定范围后，mic
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
User manual ANC tool使用手册 Rev1.0 6of9
的使用过程，动态收敛值，应该是7000上下微小变化的。 step2：恢复程序动态收敛
（2）打印跟踪收敛值
如果收敛跟踪信息打印，发现一开始的默认默认收敛值和最终收敛值差距比较大，或者收敛超时:

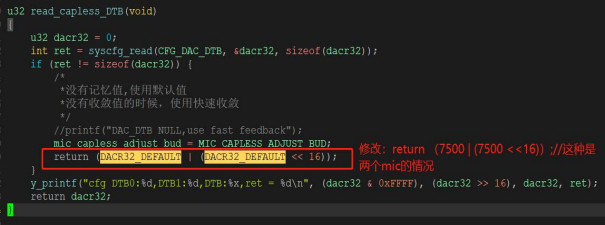

可以通过调整默认值来加快收敛过程：
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
User manual ANC tool使用手册 Rev1.0 7of9
注：以上7500假设接近最终的收敛值。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
User manual ANC tool使用手册 Rev1.0 8of9
四、常见问题解答（Q & A）
Q1：预收敛找不到合适的 mic工作偏置电压，偏高或者偏低
通过修改mic_ldo_vsel，重新和mic_bias_res 匹配，来寻找合适的偏置电压。
比如有些mic， mic_ldo_vsel档位是2.7v， mic_bias_res是2. 1k，这个时候电压是1.4v，太低；换成1.8k，偏置电压是2. 1v，太高，则尝试通过把2 .7v改成2 .4v档位，重新匹配电阻档位，从而得到一个默认的新的ldo和上拉电阻组合。

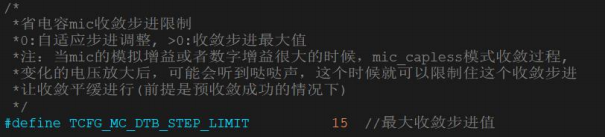

Q2：mic 的增益大的时候，微信语音前面有1s到3s 的杂音
通过限制mic 的收敛步进，减少每次调整，mic 的直流压差过大，从而优化该杂音。前提是自动校准是正常工作的，不然，收敛步进太小，可能会导致mic收敛到目标值的时间过长。
Q3：调整内部上拉电阻（mic_bias_res），mic 的偏置电压变化很小很慢
这种问题经常是以下两种情况导致的：
（1）mic焊接异常开路导致
重新处理一下硬件，保证电路正常
（2）mic 的内部对地电容太大，导致上电缓慢
这种情况可以外部搭建供电，测试mic 的上电时间。 另外，太大的对地电容，容易滤掉高频mic信号。
