JL701N音箱问题整理(可视化工具SDK)

📎 原始文档：https://www.kdocs.cn/l/cslMCM6laHl9 JL701N音箱问题整理(可视化工具SDK)
前言：本文档整理将以各个SDK遇到的共性问题做整理汇总，可直接根据所使用的sdk版本及功能快速索引相关问题点

开发注意点

OTA问题处理

分支：bugfix_2.0.0_ota
https://gitlab.zh-jieli.com/JL-Studio/Leaudio/701N/jl701n_le_audio_2.0.0/-/tree/bugfix_2.0.0_ota

JL701N 可视化工具版本SDK，控制 RF pa 接口，更换控制IO 映射的接口被更换，使用传统SDK接口无法修改PA 控制IO问题处理 701非可视化SDK ：void bt_rf_PA_ontrol_io_remap(u16 tx_io, u16 rx_io); 使用的是该接口
701可视化SDK版本：void bt_set_rxtx_status_io(u32 tx_pin, u32 rx_pin)；用这个接口，可视化版本SDK函数名换了

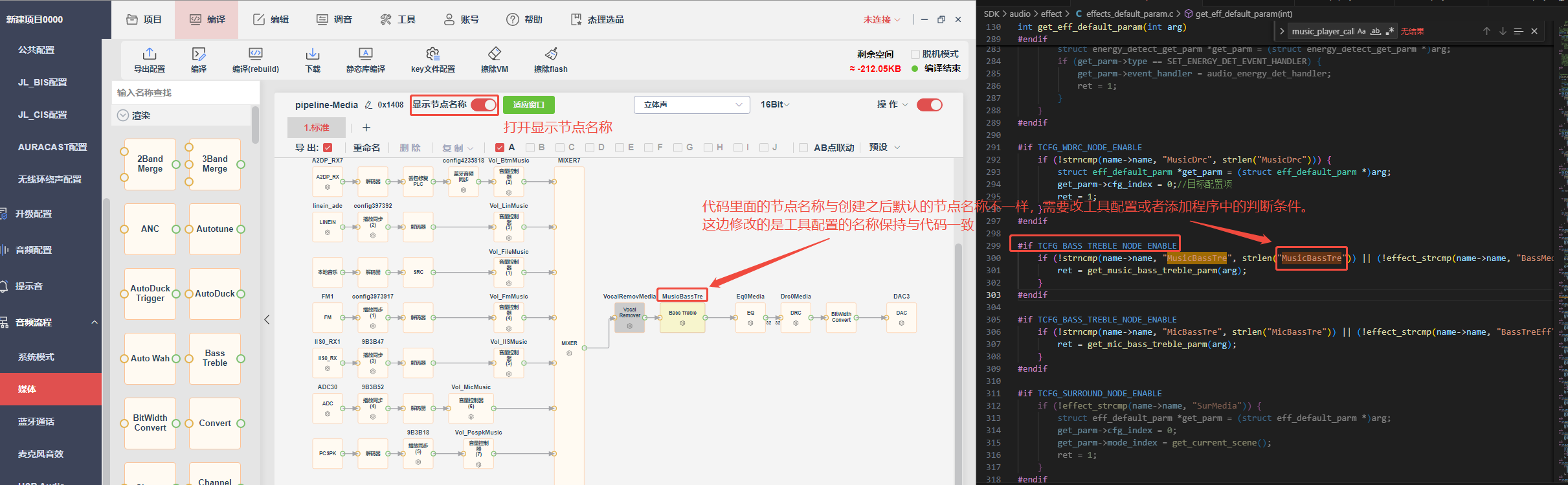

JL701N le audio 中添加Bass Treble节点，其中Cur Gain参数在开机之后不起作用

开发时BassTreble节点是给旋钮使用的，并不是给到音频流去固定音效使用的。如果是给音频流固定音效可以使用eq去调音。

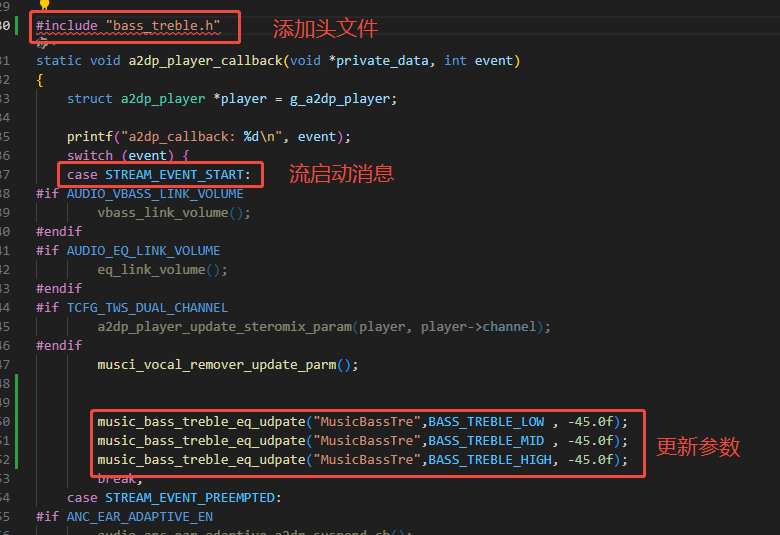

在每个任务流开始之后更新Cur Gain才能使该参数生效
- 在case STREAM_EVENT_START:中调用接口更新
- 使用该接口void music_bass_treble_eq_udpate(char *name, enum bass_treble_eff index, float gain);更新
  - name 为节点名称 eg：

JL701N le audio IIS(主)TX 保持CLK 默认sdk：2.0.0Patch02.14、2.0.0Patch02.15有保持
保持状态的参数配置如下：

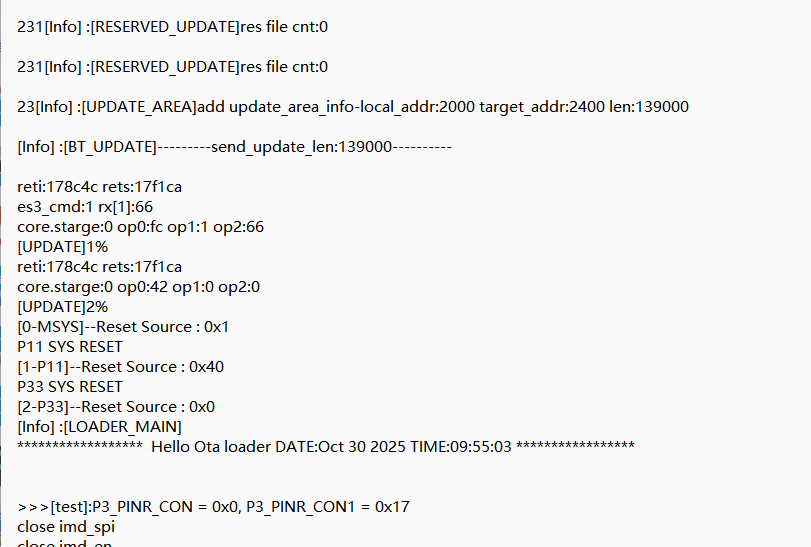

JL701N le audio 供电接的VPWR 升级过程中有可能会触发复位修改方法：替换ota.bin
OTA-BR28-20251030-关闭长按复位.zip
共性问题
JL701N 可视化工具 jla_audio_1.1.0(1.0.0)版本SDK，配置立体声高压二挡差分输出声音无法达到最大值问题解决：解决办法：增加数字增益最大值限制的初始化。

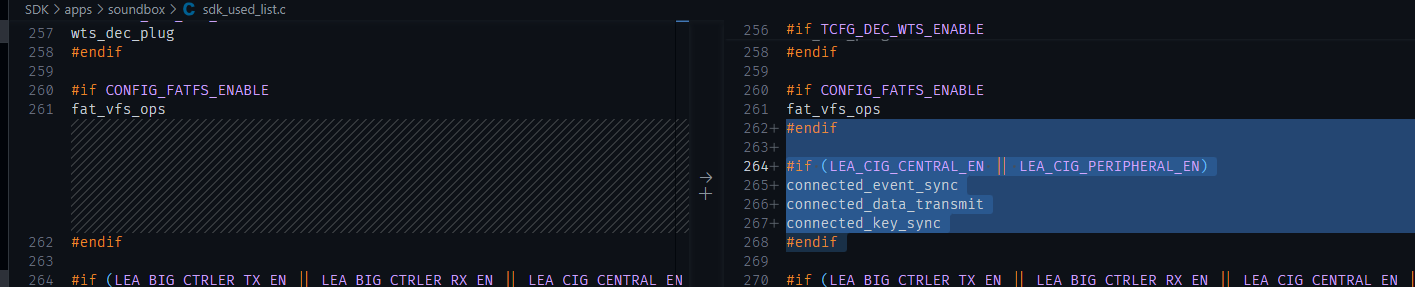

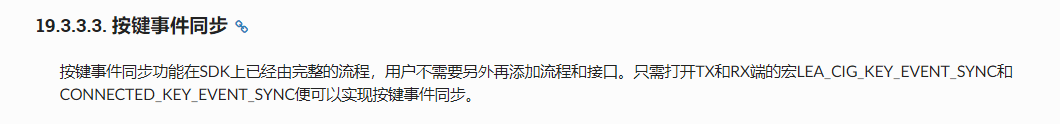

JL701N 可视化工具 jla_audio_1.1.0(1.0.0)版本SDK，按键无法同步问题添加以下修改：
JL701端：（需要重新编译)

#if (LEA_CIG_CENTRAL_EN || LEA_CIG_PERIPHERAL_EN)
connected_event_sync
connected_data_transmit
connected_key_sync
#endif

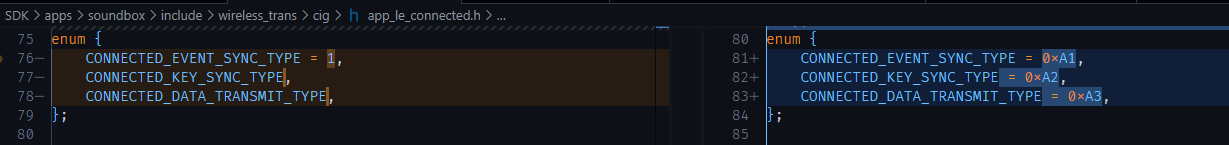

enum {
    CONNECTED_EVENT_SYNC_TYPE = 0xA1,
    CONNECTED_KEY_SYNC_TYPE = 0xA2,
    CONNECTED_DATA_TRANSMIT_TYPE = 0xA3,
};

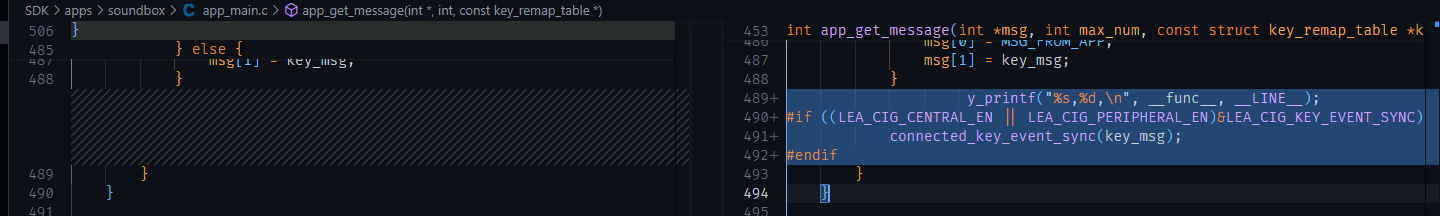

修改int app_get_message(int *msg, int max_num, const struct key_remap_table *key_table)


                     y_printf("%s,%d,\n", __func__, __LINE__);
#if ((LEA_CIG_CENTRAL_EN || LEA_CIG_PERIPHERAL_EN)&LEA_CIG_KEY_EVENT_SYNC)
            connected_key_event_sync(key_msg);
#endif

701 TX端

apps\soundbox\connected\connected_sync_call.c添加

int connected_key_event_synct(int key_msg)
{
#if (CONNECTED_KEY_EVENT_SYNC == 0)
    return 0;
#endif

    if (!app_cis_is_connected(CONNECTED_DEVICE_IDENTIFICATION_M | CONNECTED_DEVICE_IDENTIFICATION_L | CONNECTED_DEVICE_IDENTIFICATION_R)) {
        return 0;
    }

    int slen = 0;
    u8 len = sizeof(int) + 1;
    u8 *buffer = zalloc(len);
    u8 device_channel = CONNECTED_DEVICE_IDENTIFICATION_M | CONNECTED_DEVICE_IDENTIFICATION_L | CONNECTED_DEVICE_IDENTIFICATION_R;
    ASSERT(buffer);
    buffer[0] = CONNECTED_KEY_SYNC_TYPE;
    memcpy(buffer + 1, &key_msg, sizeof(int));

    if (buffer) {
        slen = app_connected_send_acl_data(CONNECTED_DEVICE_IDENTIFICATION_M | CONNECTED_DEVICE_IDENTIFICATION_L | CONNECTED_DEVICE_IDENTIFICATION_R,
                                           (void *)buffer, len);
        if (!slen) {
            free(buffer);
            app_task_put_key_msg(key_msg, 0);
        }
    }

    return slen;
}

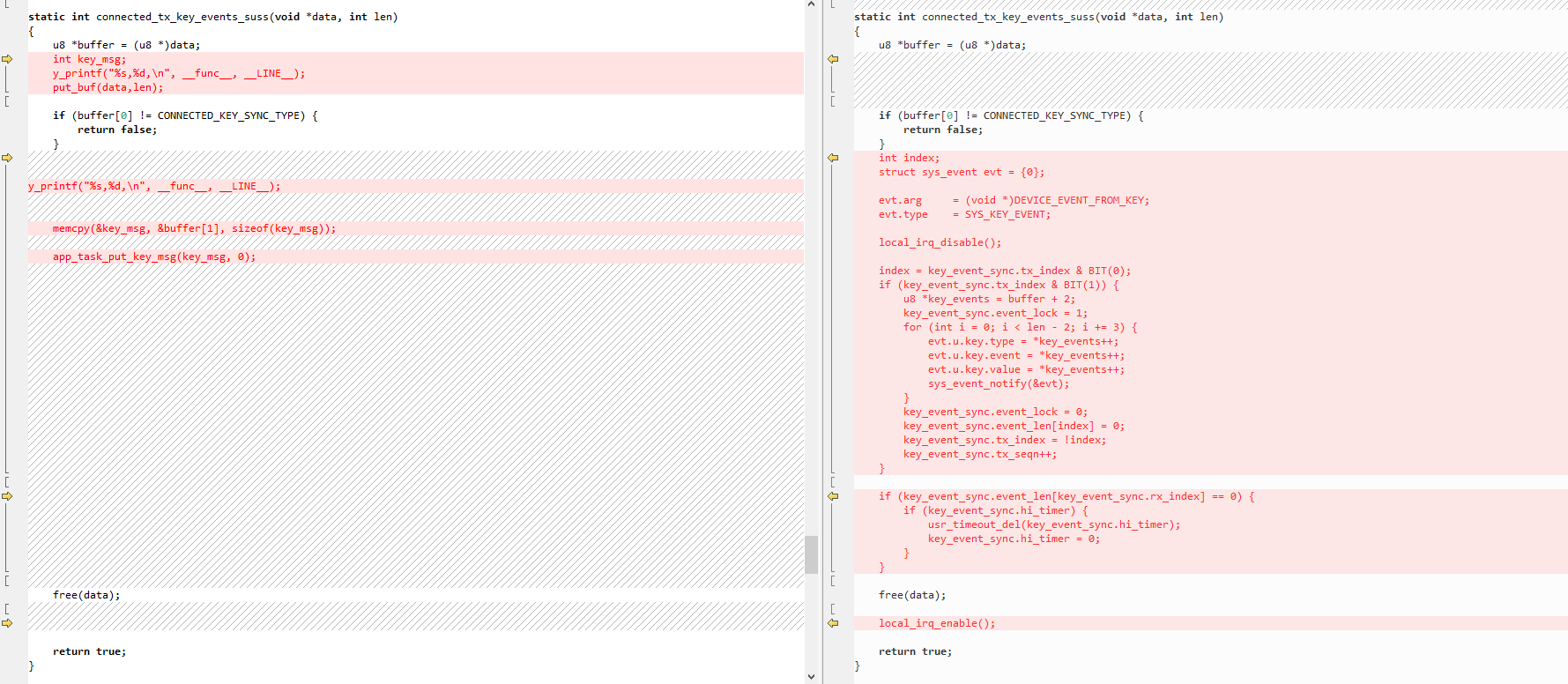

static int connected_tx_key_events_suss(void *data, int len)
{
    u8 *buffer = (u8 *)data;
    int key_msg;
    y_printf("%s,%d,\n", __func__, __LINE__);
    put_buf(data,len);

    if (buffer[0] != CONNECTED_KEY_SYNC_TYPE) {
        return false;
    }
y_printf("%s,%d,\n", __func__, __LINE__);
    memcpy(&key_msg, &buffer[1], sizeof(key_msg));
    app_task_put_key_msg(key_msg, 0);
    free(data);

    return true;
}

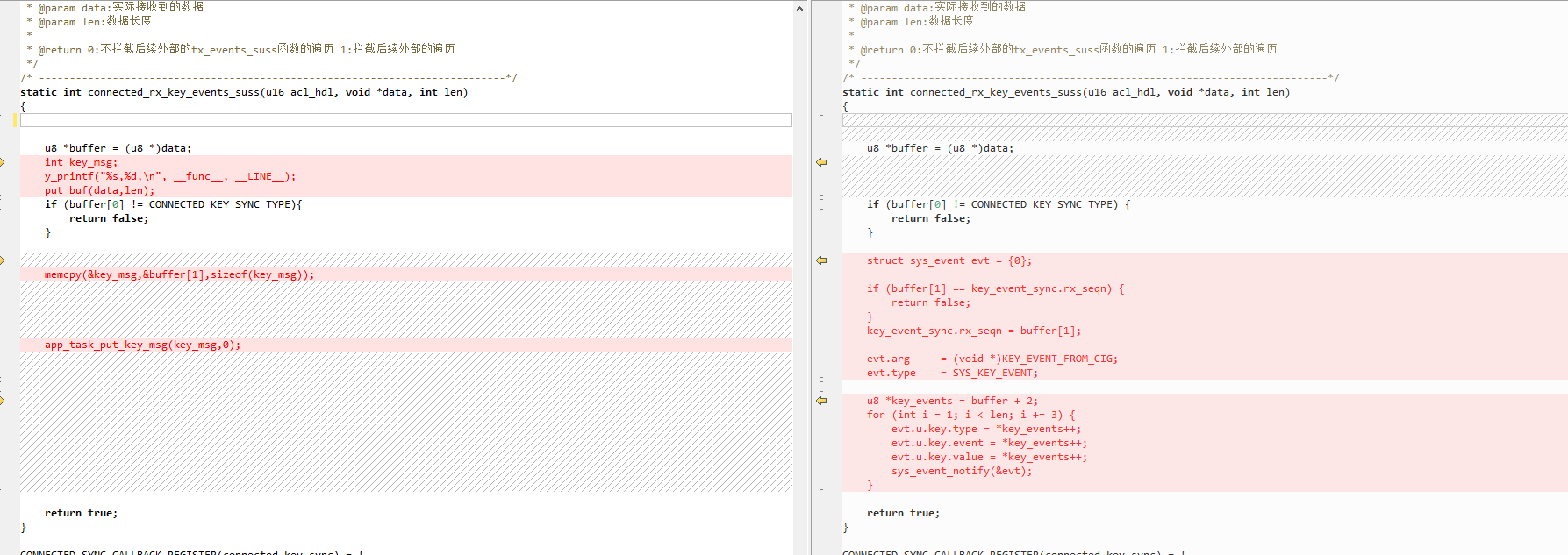

3.修改static int connected_rx_key_events_suss(u16 acl_hdl, void *data, int len) 这个函数

static int connected_rx_key_events_suss(u16 acl_hdl, void *data, int len)
{


    u8 *buffer = (u8 *)data;
    int key_msg;
    y_printf("%s,%d,\n", __func__, __LINE__);
    put_buf(data,len);
    if (buffer[0] != CONNECTED_KEY_SYNC_TYPE){
        return false;
    }

    memcpy(&key_msg,&buffer[1],sizeof(key_msg));
    app_task_put_key_msg(key_msg,0);

    return true;
}

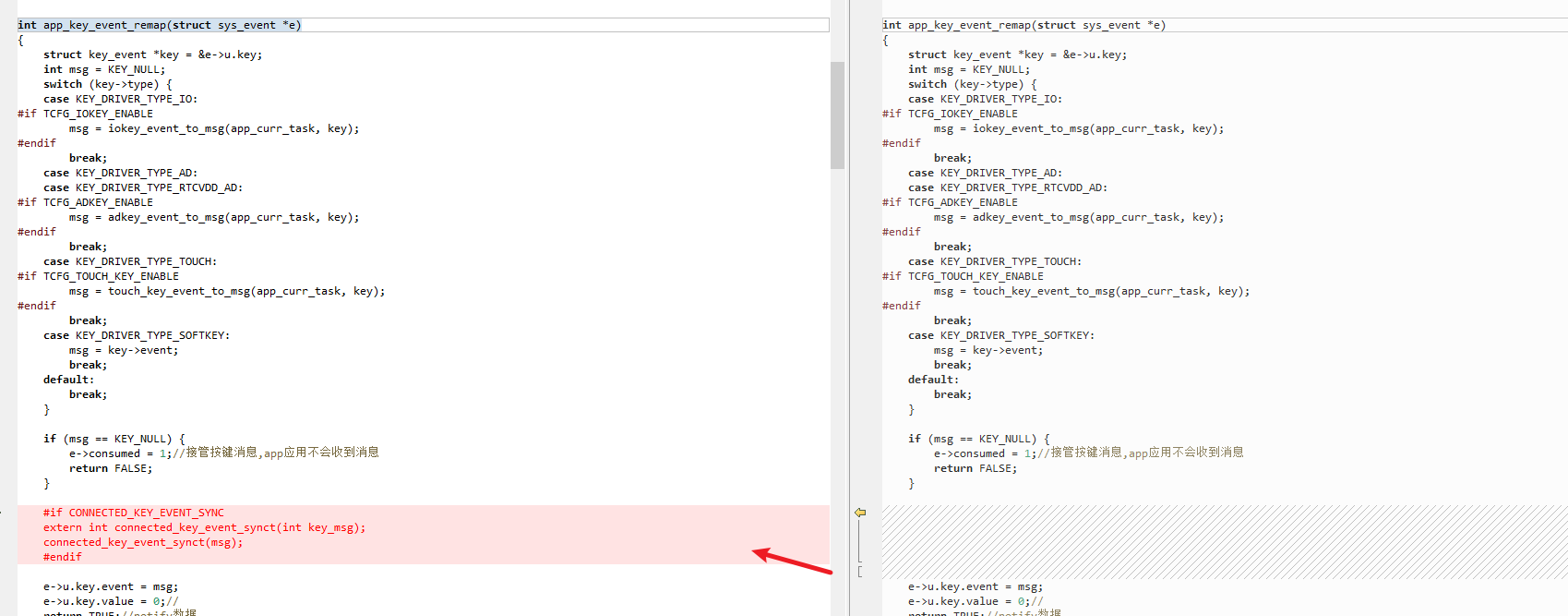

修改int app_key_event_remap(struct sys_event *e)

    #if CONNECTED_KEY_EVENT_SYNC
    extern int connected_key_event_synct(int key_msg);
    connected_key_event_synct(msg);
    #endif

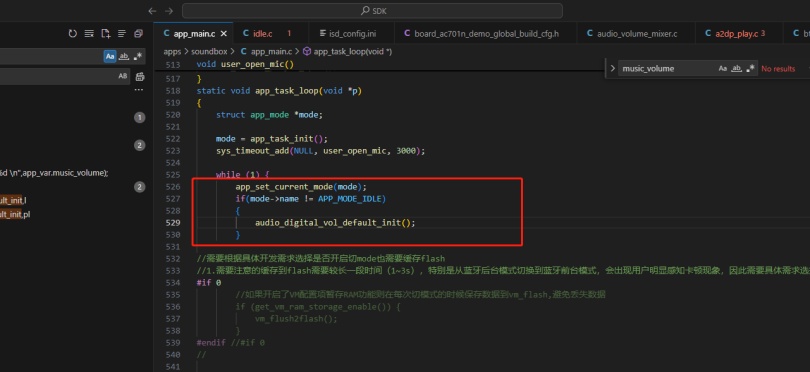

JL701N jla_audio 版本SDK，在线调eq增益设定好合并升级开机后声音大小不一致程序在下图位置切模式过程中会去读取音量大小，并记录到vm区。在蓝牙模式和idle模式下的音量等级并不一致，idle音量等级小。抓log发现关机过程中会切到idle模式去再读取一次音量等级设置并记录于vm区后才关机，导致出现客户在调好eqmic增益合并升级开机后再关机重启出现音量大小不一致。
可根据项目实际应用进行修改，例如：修改如下，增加一个判断ilde模式下不去重新初始化音量大小。

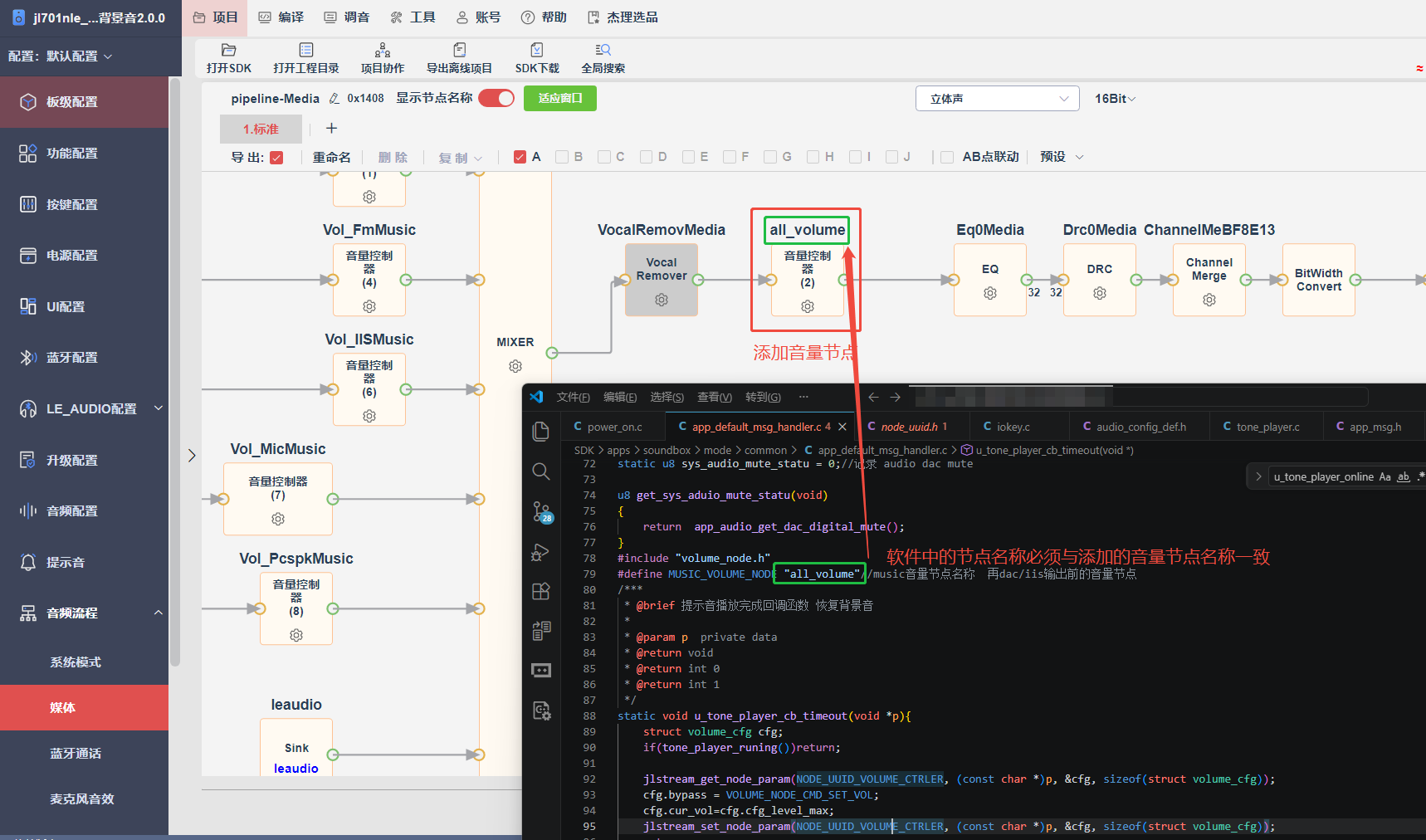

JL701N 可视化工具 jla_audio_1.1.0(1.0.0)版本SDK，做广播音箱，从箱无法实现音量同步问题修改 JL701N 可视化工具 jla_audio_1.1.0(1.0.0)版本SDK，做广播音箱，从箱无法实现音量同步多个问题点修改.otl
JL701N 可视化工具 jla_audio_1.1.0(1.0.0)版本SDK，TF卡升级无法维持IO翻转问题问题点：在工具中配置升级维持IO使能后，实际不生效
解决办法：增加ini文件中IO口维持设置

#ifdef CONFIG_UPDATE_JUMP_TO_MASK
SD_LATCH_IO = CONFIG_SD_LATCH_IO   //SD卡升级需要锁住的io,最大限制6个io
#endif

6. JL701N 可视化SDK关闭内置充电后，将VPWR口拉高，会导致开机2S后P33_PPINR1_RST复位。原因：默认打开了VPWR长按复位。
解决方案：P3_PINR_CON1=0；

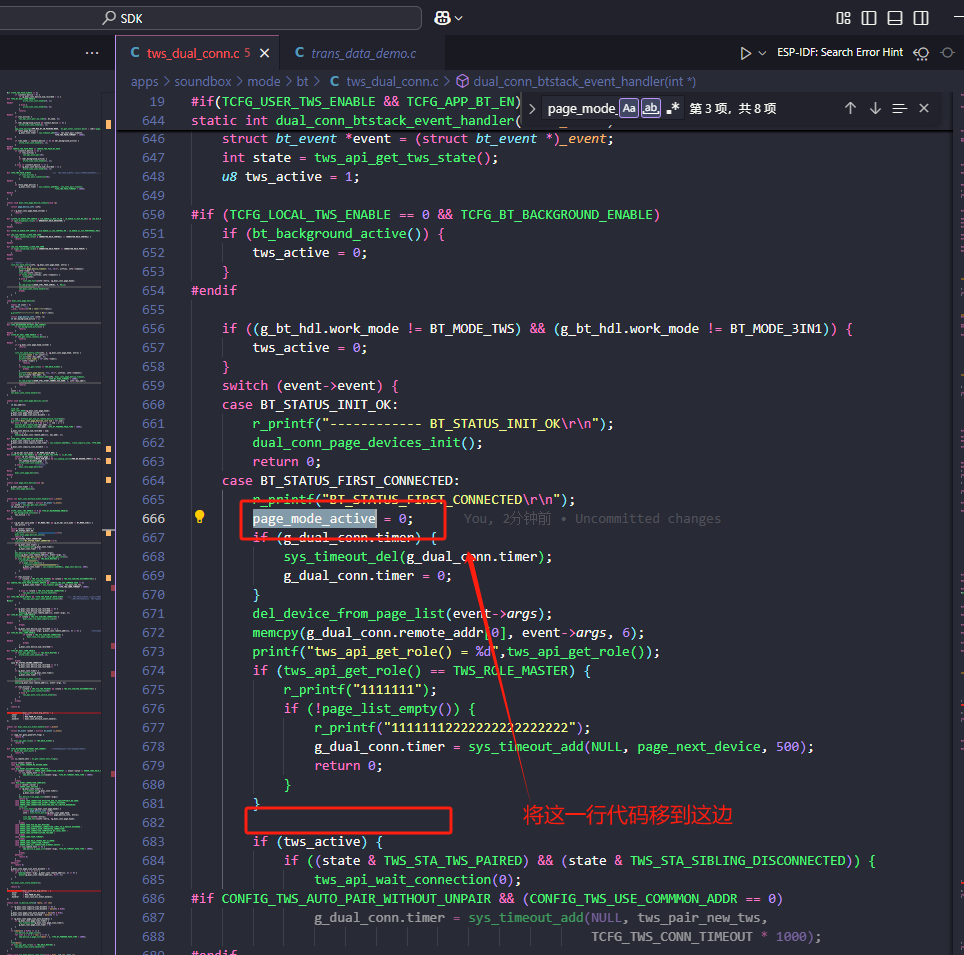

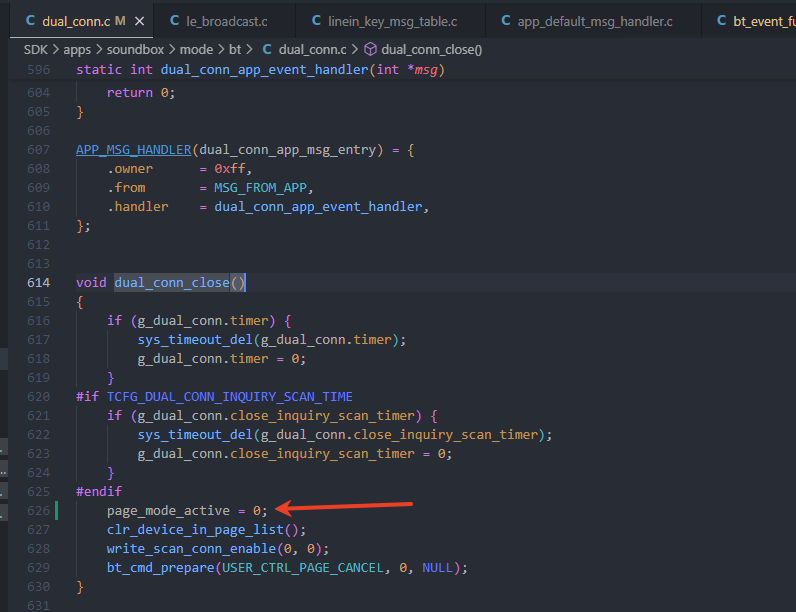

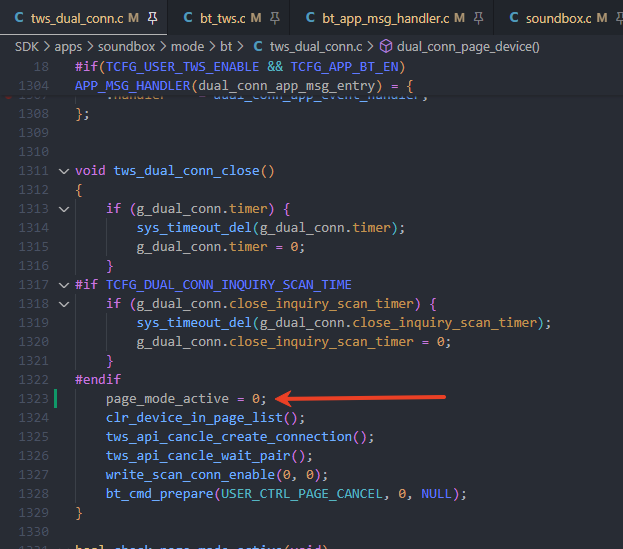

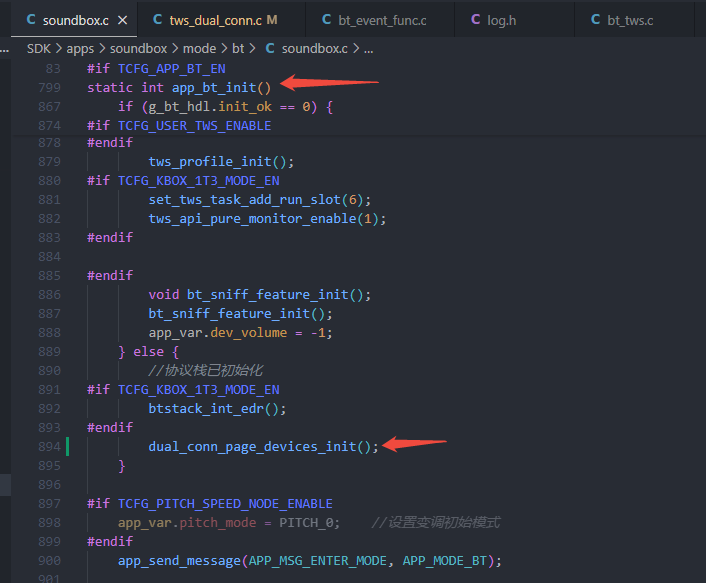

jl701n_le_audio_v200p02/p0201/p0202 切换模式回 BT 时，不会回连手机. 原因：切换模式进入 BT 时 page list 未初始化
解决：
静态 dual_conn_page_devices_init() 改为外部
page_mode_active 退出时清 0
jl701n_le_audio_v200p0201/p0202 SD 卡快速插拔进入蓝牙模式死机（1T3 开启后，蓝牙模式进入退出导致的死机）原因：内存对齐错误，一般出现内存释放后还访问内存导致，死机日志：
解决：
替换 btstatck.a 库
https://www.kdocs.cn/l/cqEGKI5m5JXc

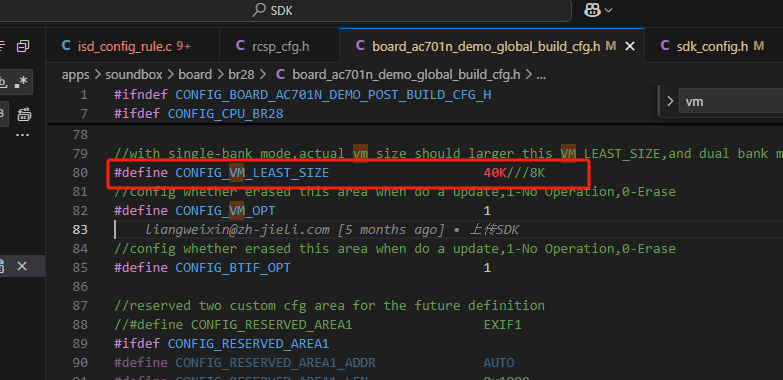

jl701n_le_audio_v200patch02 RCSP 单备份升级失败问题原因：VM大小固定为8K了，需要加大VM
jl701n_le_audio_v200patch02 RCSP 双备份升级失败问题原因：VM 区大小需要增大，并且升级过程中能正常校验成功，跳转升级后，回连BLE失败，需要根据br28_update 的设备名手动连接上后才能继续升级完成，原因是BLE 的升级回连需要跑地址加1流程，但是由于流程打开exif 文件失败，所以没有跑地址加1流程。

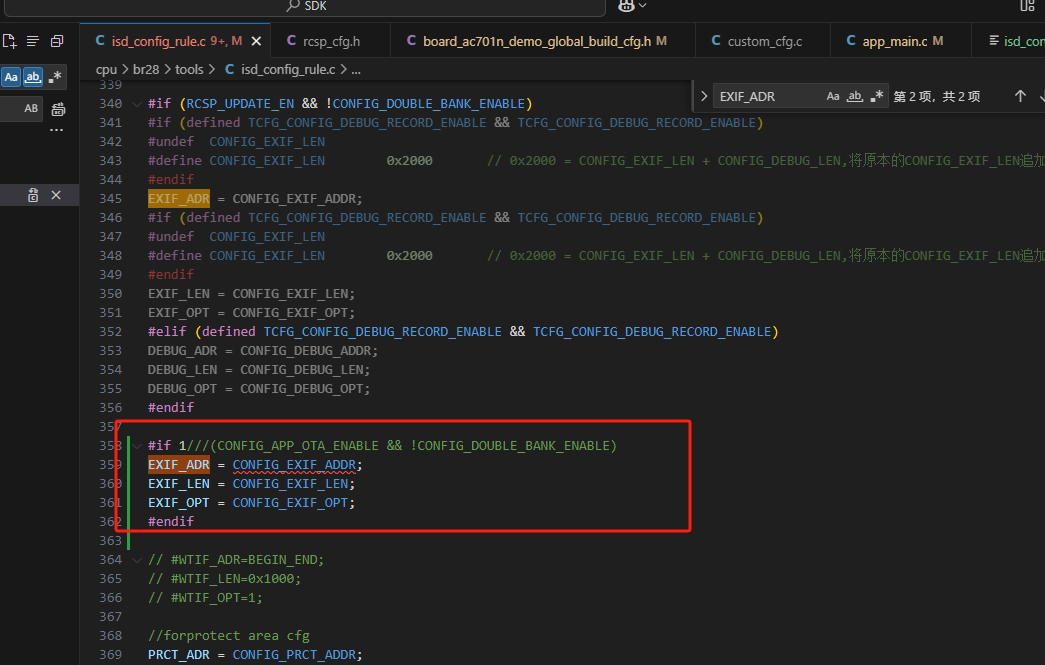

解决办法：VM 区大小需要增大同时修改.ini 文件，让能正常跑打开exif 文件后跑BLE回连地址加1流程

11. jl701n_le_audio_v200patch02 RCSP 双备份升级获取固件校验码失败的问题处理问题点：双备份升级后，用u8 *sdfile_get_burn_code(u8 *len); 接口获取固件校验码失败，结果全为0xff
修改办法：替换下列库文件
update_701_音箱可视化leaudio_JL701N_2.0.0(patch_02)_20250701_支持双备份升级校验码.rar
12. jl701n_le_audio_v200patch02.02 开启彩屏UI后部分IO口（PB4 PB5 PB9）变得不可控制，所有701可视化用到彩屏的都需要打补丁 le_audio-JL701N-2.0.0-JL701N-demo-patch_02.02_修改彩屏UI库里面动到了不该动的IO问题.7z

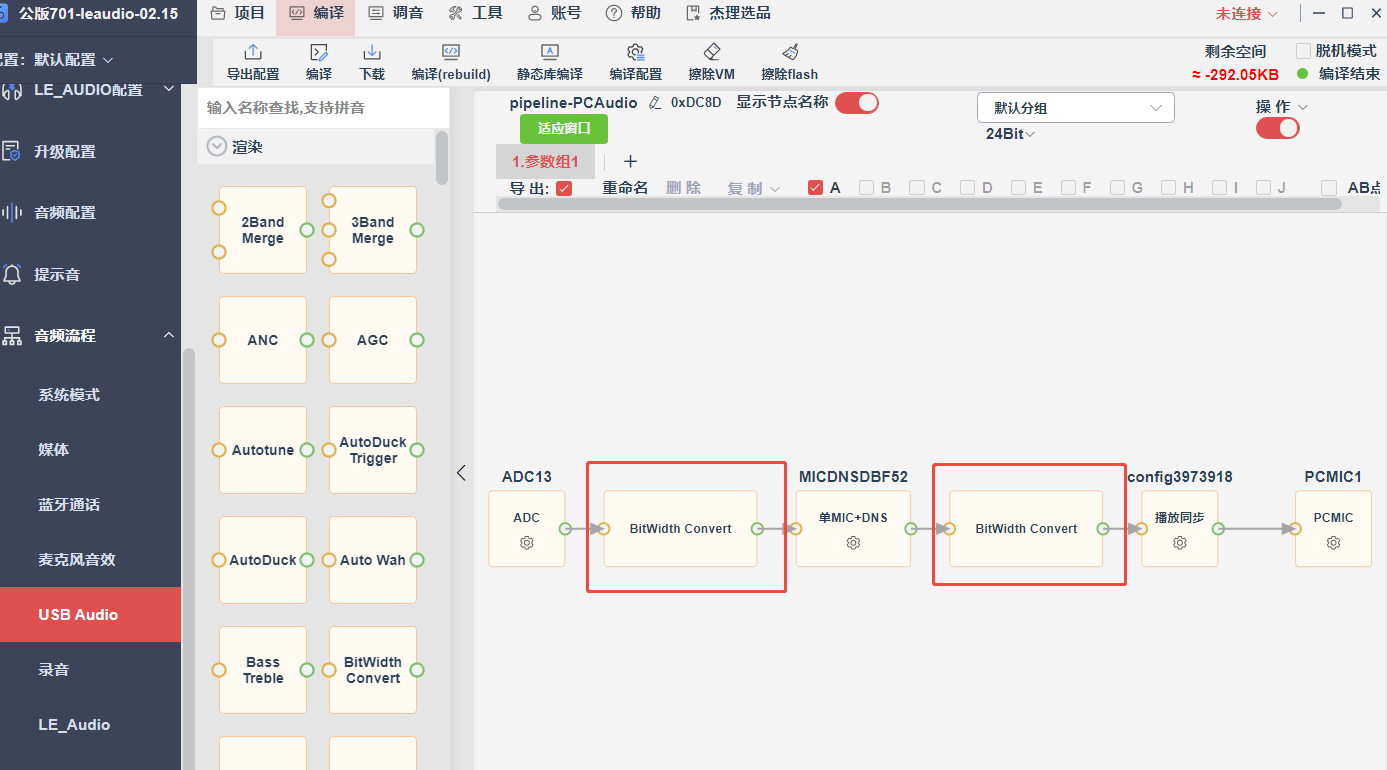

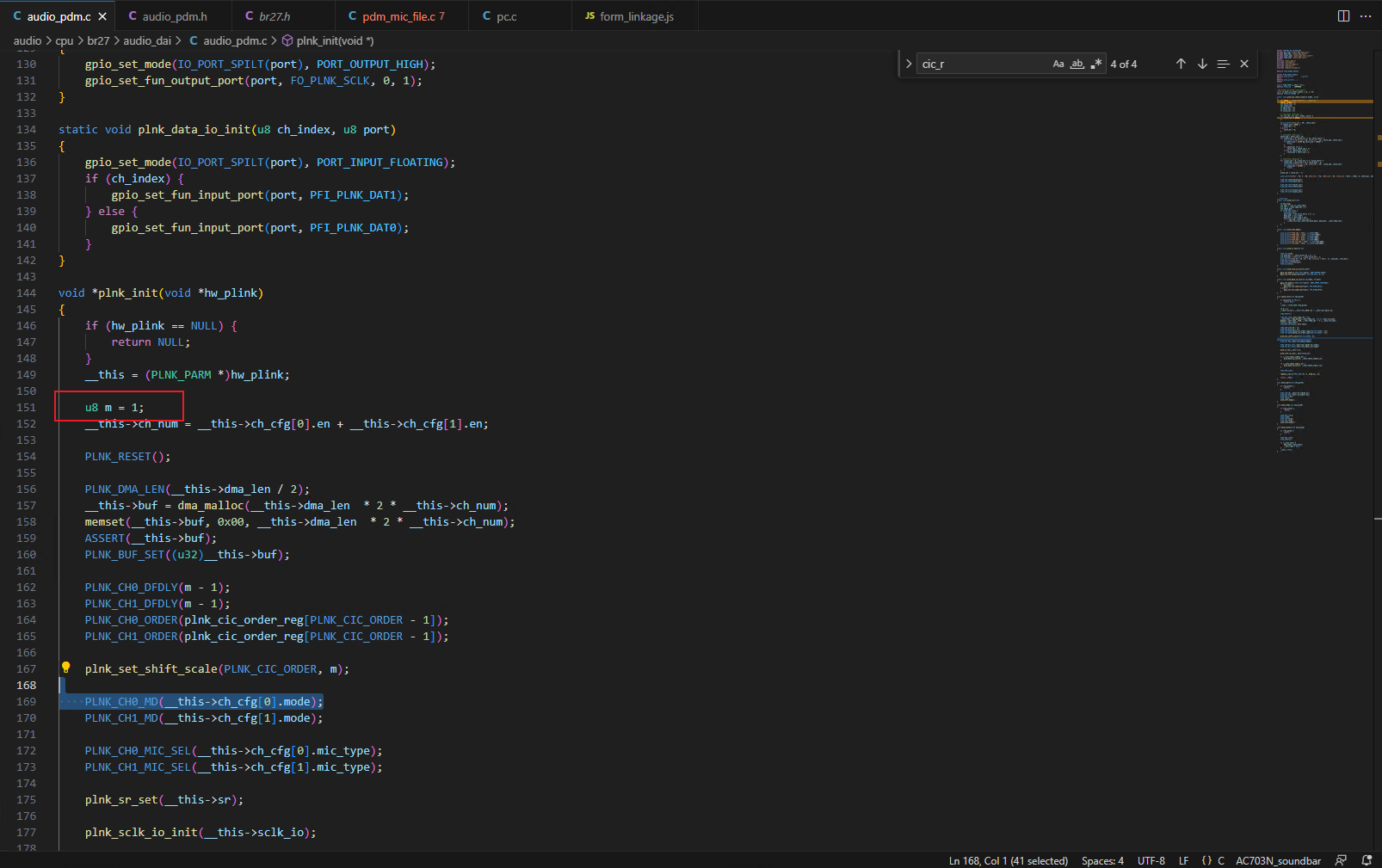

13. PDM数字麦采样率达不到16K以上修改截止频率随着采样率变化。
14. 开启蓝牙一拖二功能后，关机重启回连没有回连两个手机修改：
15. jl701n_le_audio_v200patch02 打开IO串口升级编译报错和IO串口升级失败问题

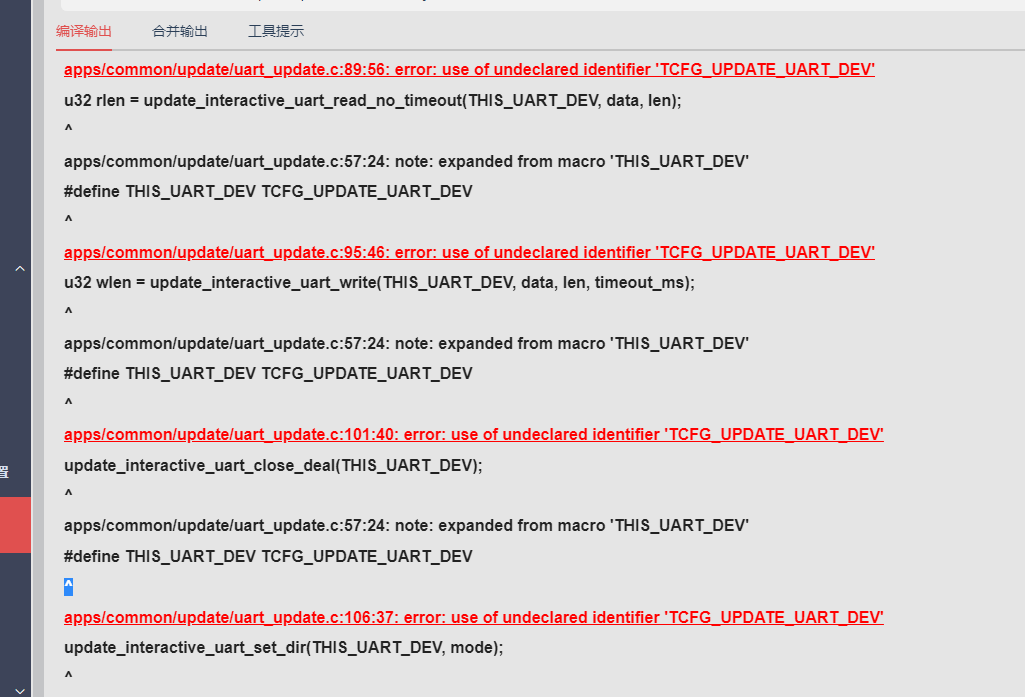

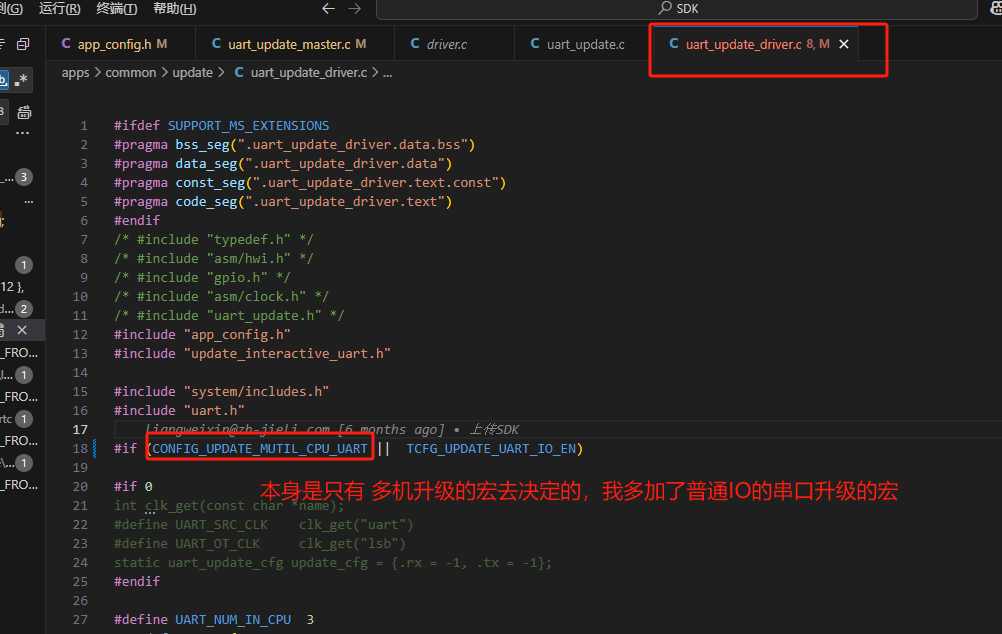

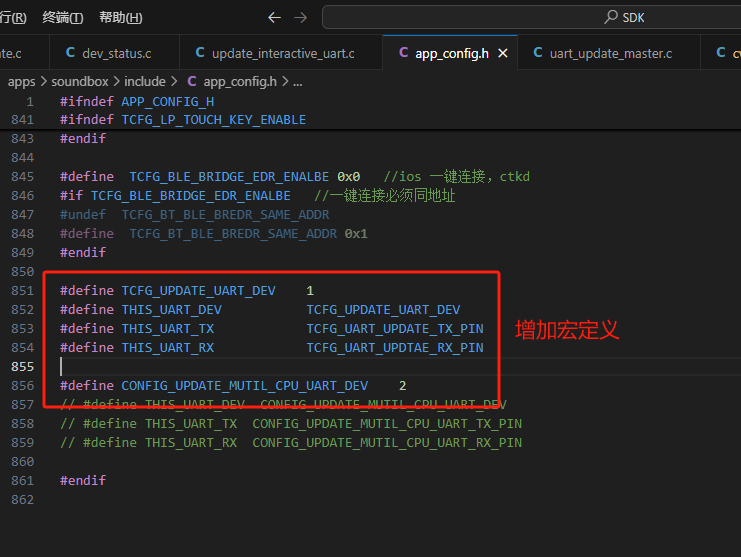

编译报错修改：修改如下截图：

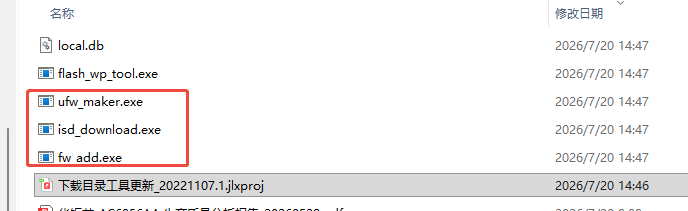

处理完编译报错后，主机给从机升级无法成功，需要替换下面cpu.a库文件，更新适配IO串口升级的串口驱动 cpu_leaudio_JL701N_2.0.0(patch_02)_IO串口升级失败问题.rar
特殊案例：默认IO串口通信升级时候，单次发送的数据长度为512byte ，需要修改的可以参考一下办法实现。涉及库文件和ota.bin 的修改，暂时仅以jl701n_le_audio_v200patch02 版本为例。
jl701n_le_audio_v200patch02 IO串口升级修改串口单次发送字节长度的修改办法.otl
jl701n_le_audio_v200(patch_02.02) 与AC706N_wireless_3In1_TX 做三合一功能，话筒连接距离短距离短问题。修改办法：jl701n_le_audio_v200(patch_02.02) sdk 替换下列的库文件
btctrler(JL701n_le_audio_2.0.0_patch02.02)_话筒连接距离短.rar

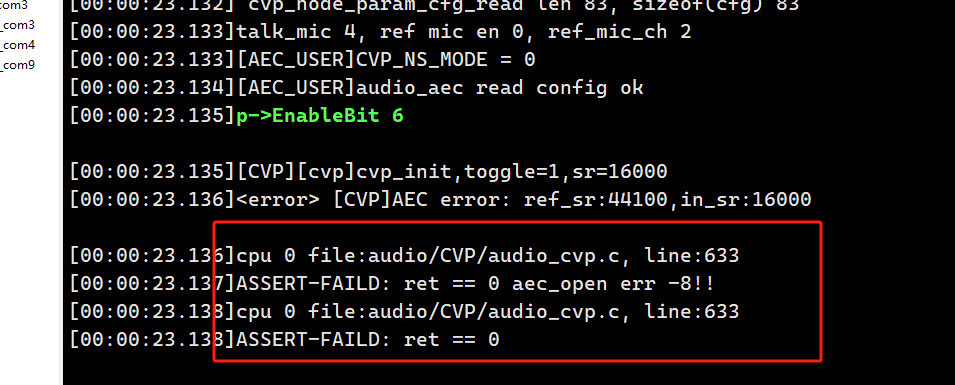

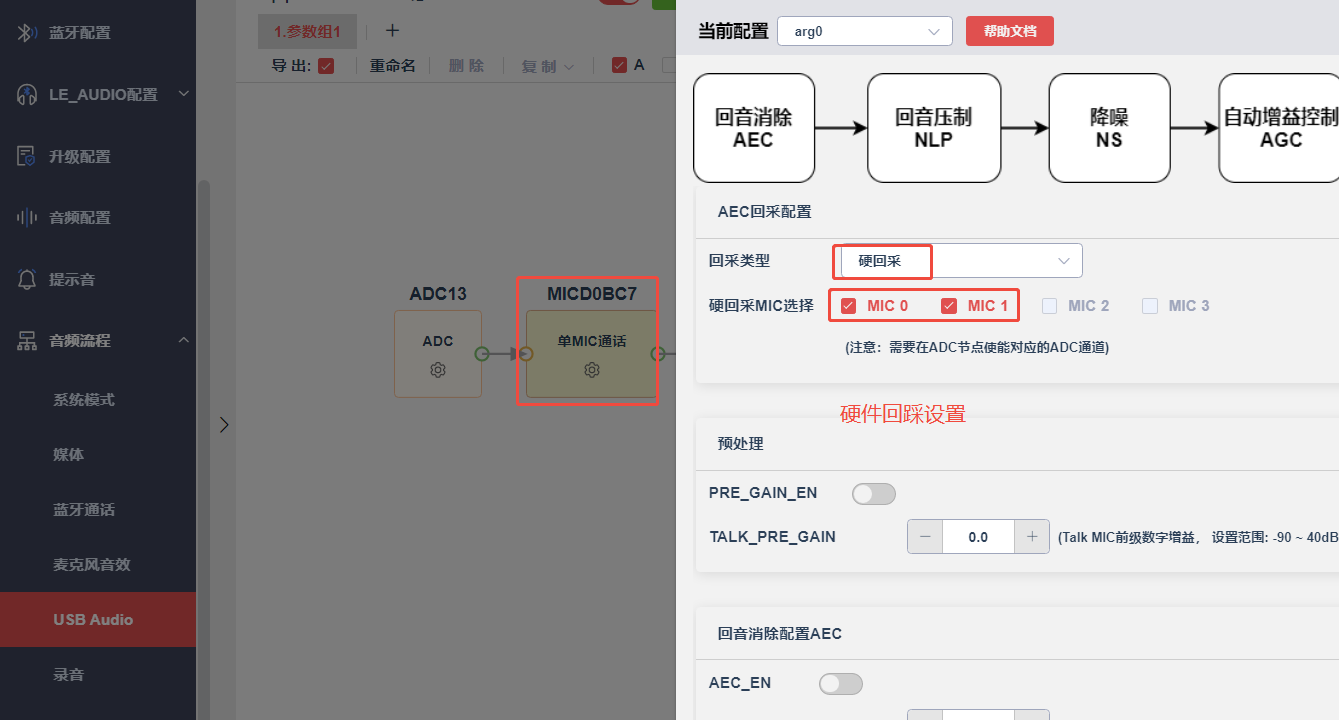

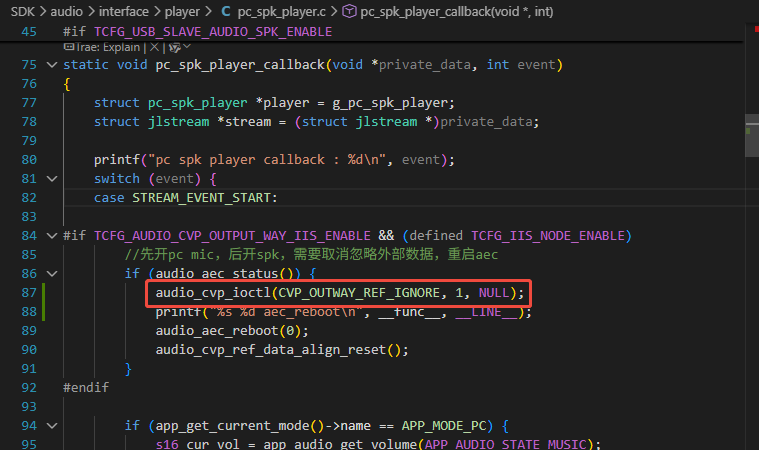

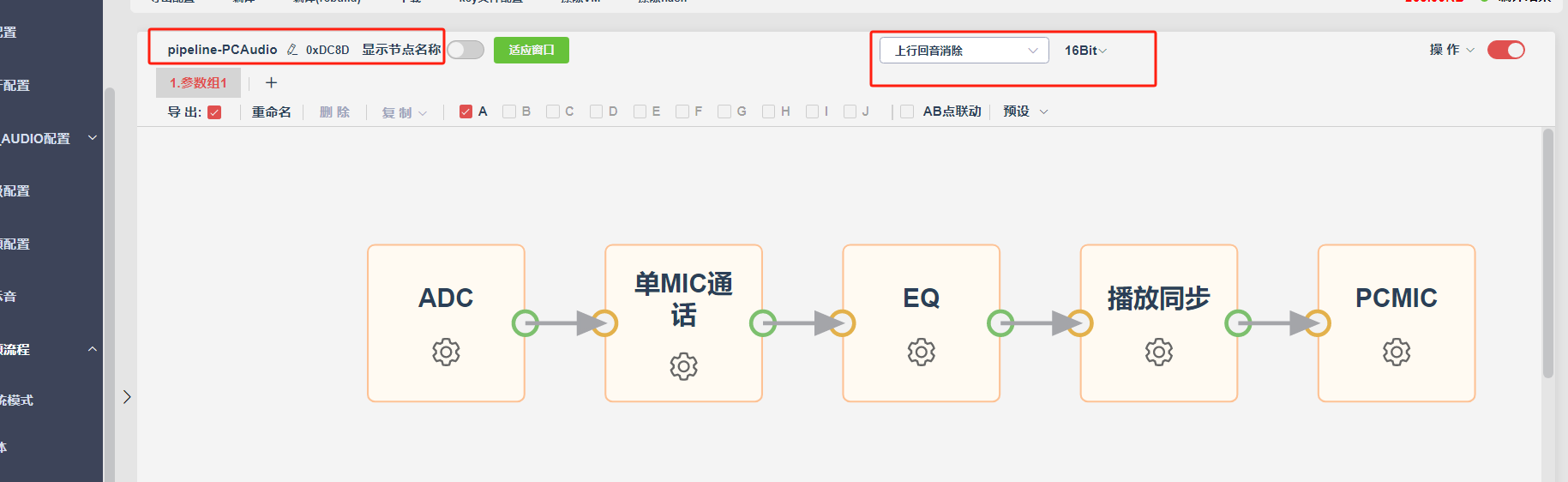

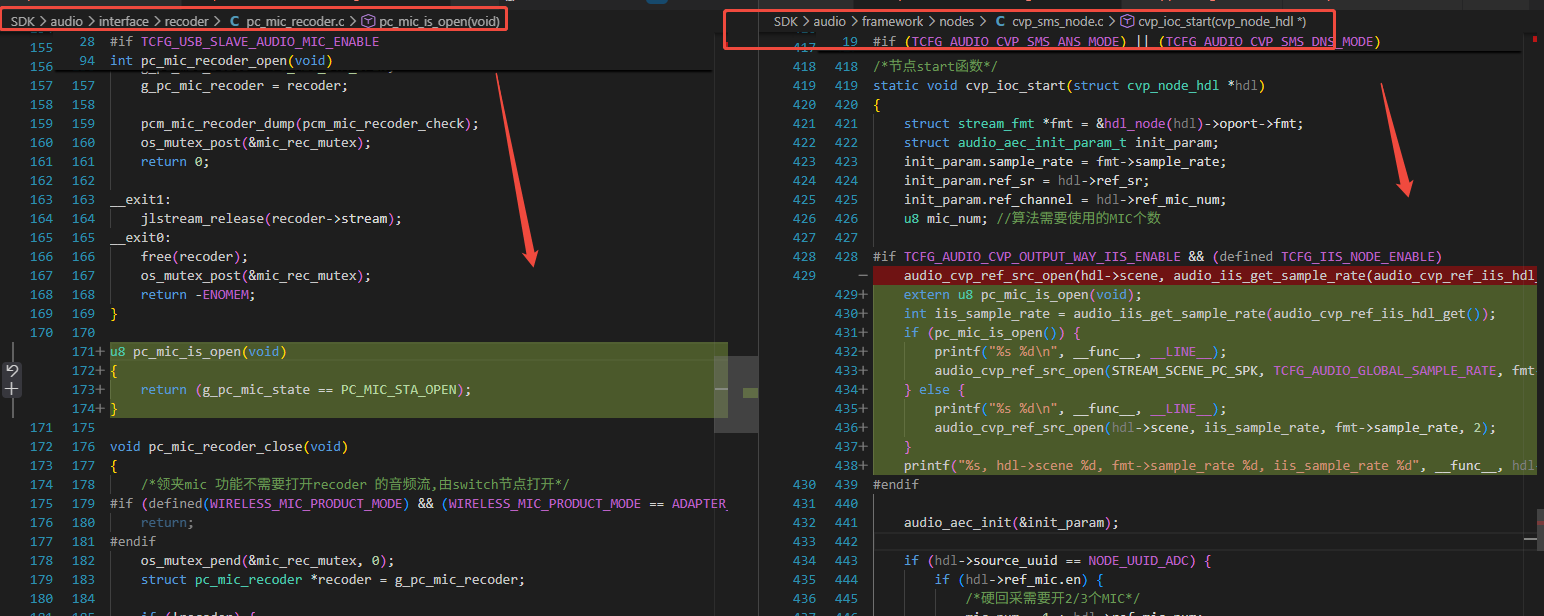

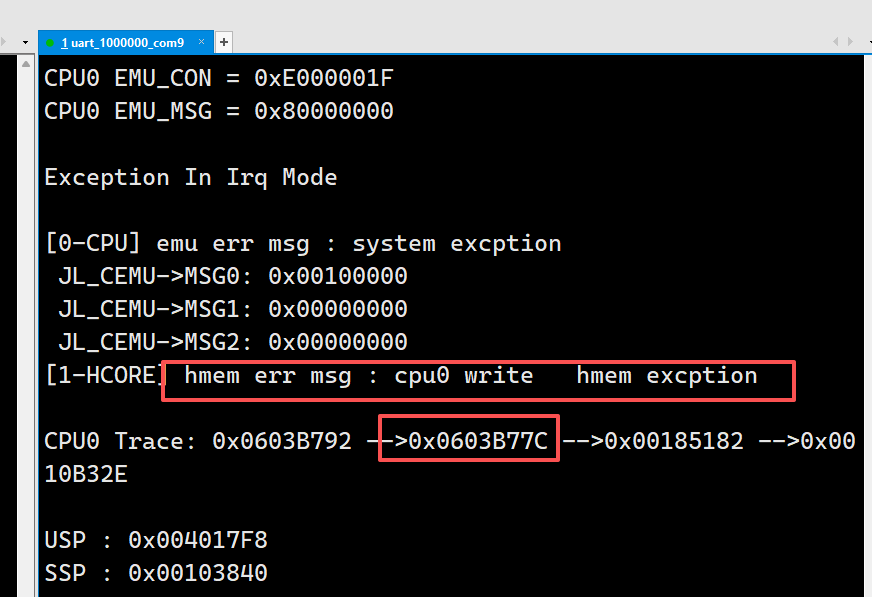

jl701n_le_audio_v200(patch_02.08) 版本sdk 需要在PC mic 增加回音消除算法功能死机问题死机报错出发断言：

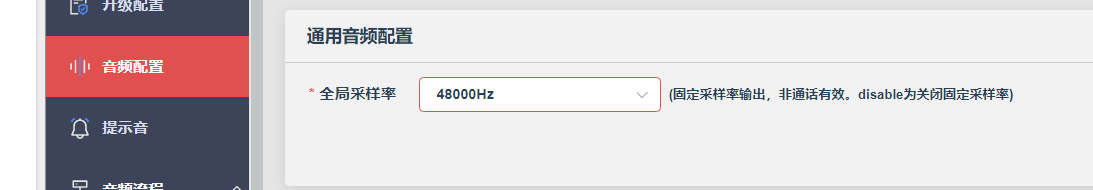

修改办法：需要将全局采样率修改为48K，因为44.1K的回采数据不符合AEC 算法运行的需求。

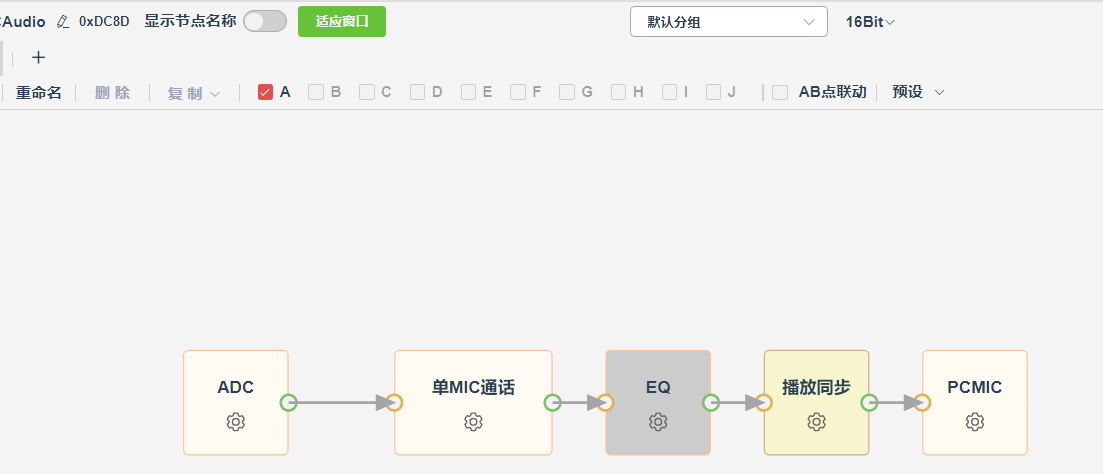

同时需要将数据流切换成上行回音消除选项卡

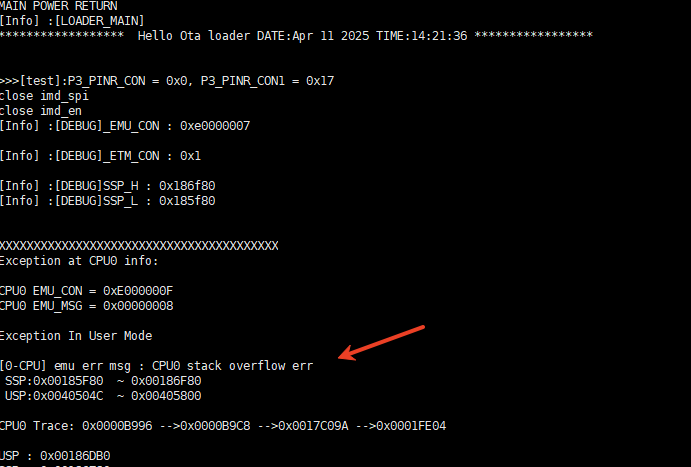

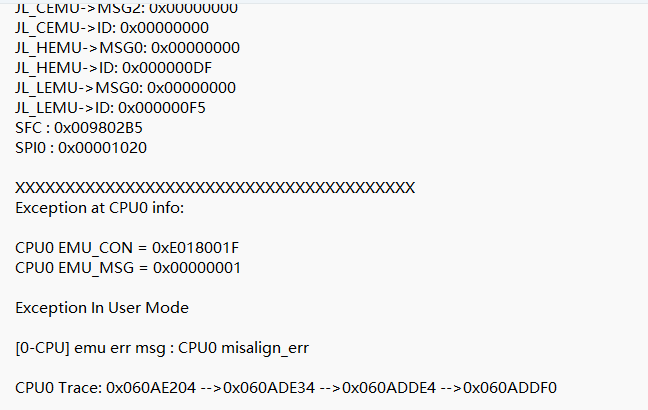

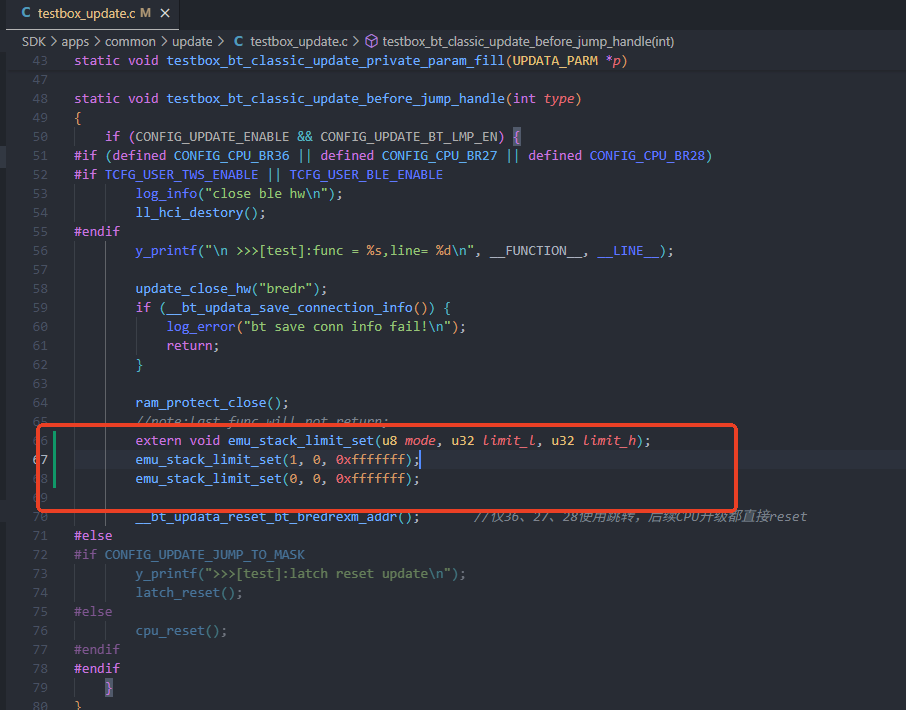

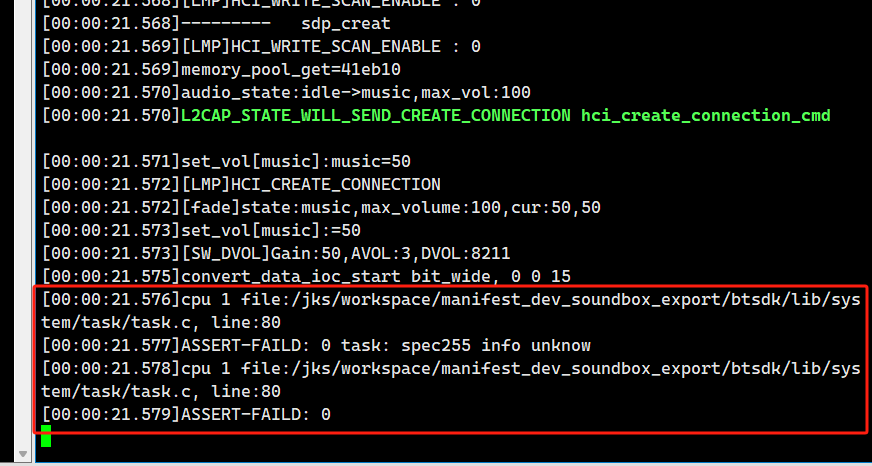

jl701n_le_audio_v200p0209 蓝牙测试盒升级一直显示 PC 超时失败堆栈溢出死机：
修改：

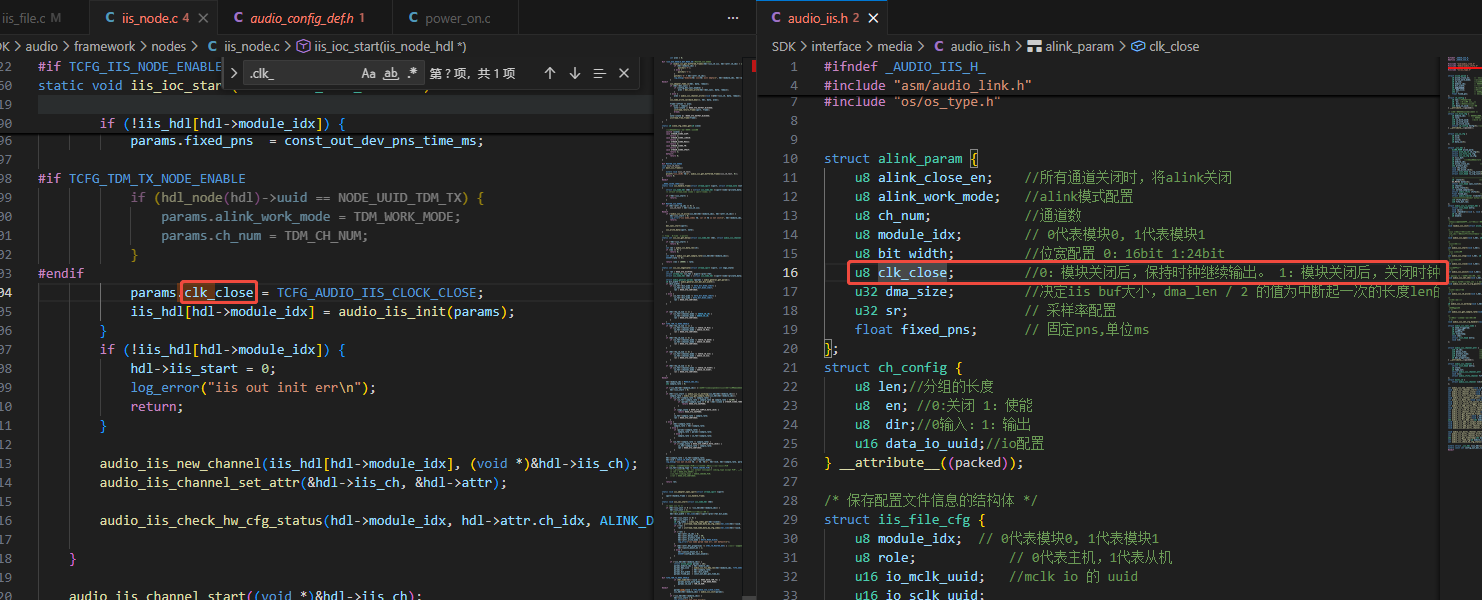

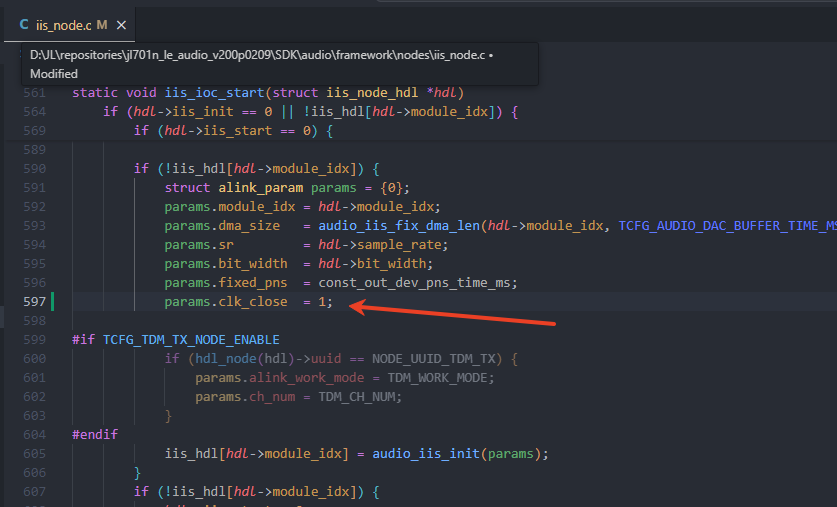

jl701n_le_audio_v200p0209/p0208 IIS 主机输出停止后存在杂音方法一：iis 停止后关闭 iis 主机的时钟

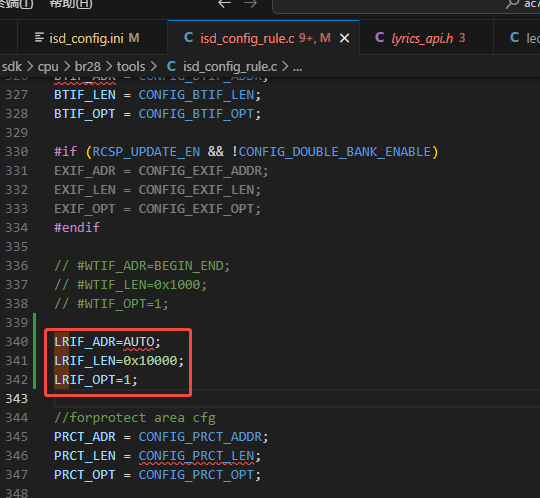

jl701n_le_audio_v200p0209/p0208 拿不到U盘T卡的歌词文件替换以下接口：

LRIF_ADR=AUTO;
LRIF_LEN=0x10000;
LRIF_OPT=1;

lyrics_api.c:

u32 lrc_fseek(FILE *file, int offset, int orig)
{
    u32 pos = fseek(file, offset, orig);
    return pos;
}

u32 lrc_fread(FILE *file, void *buf, u32 len)
{
    u32 rlen = fread(buf, len, 1, file);
    return rlen;
}

static LRC_FILE_IO lrc_file_io = {
    /* .seek = fseek, */
    /* .read = fread, */

    .seek = lrc_fseek,
    .read = lrc_fread,
};

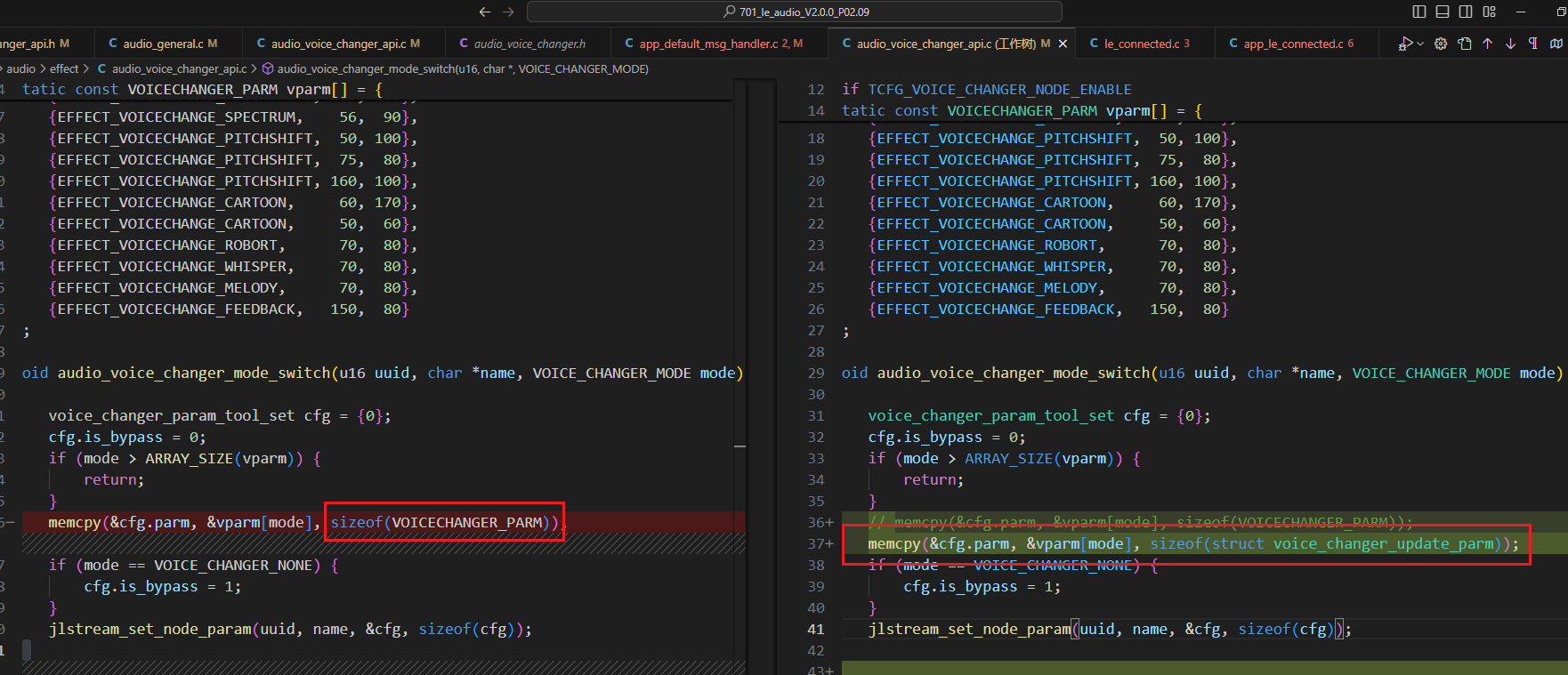

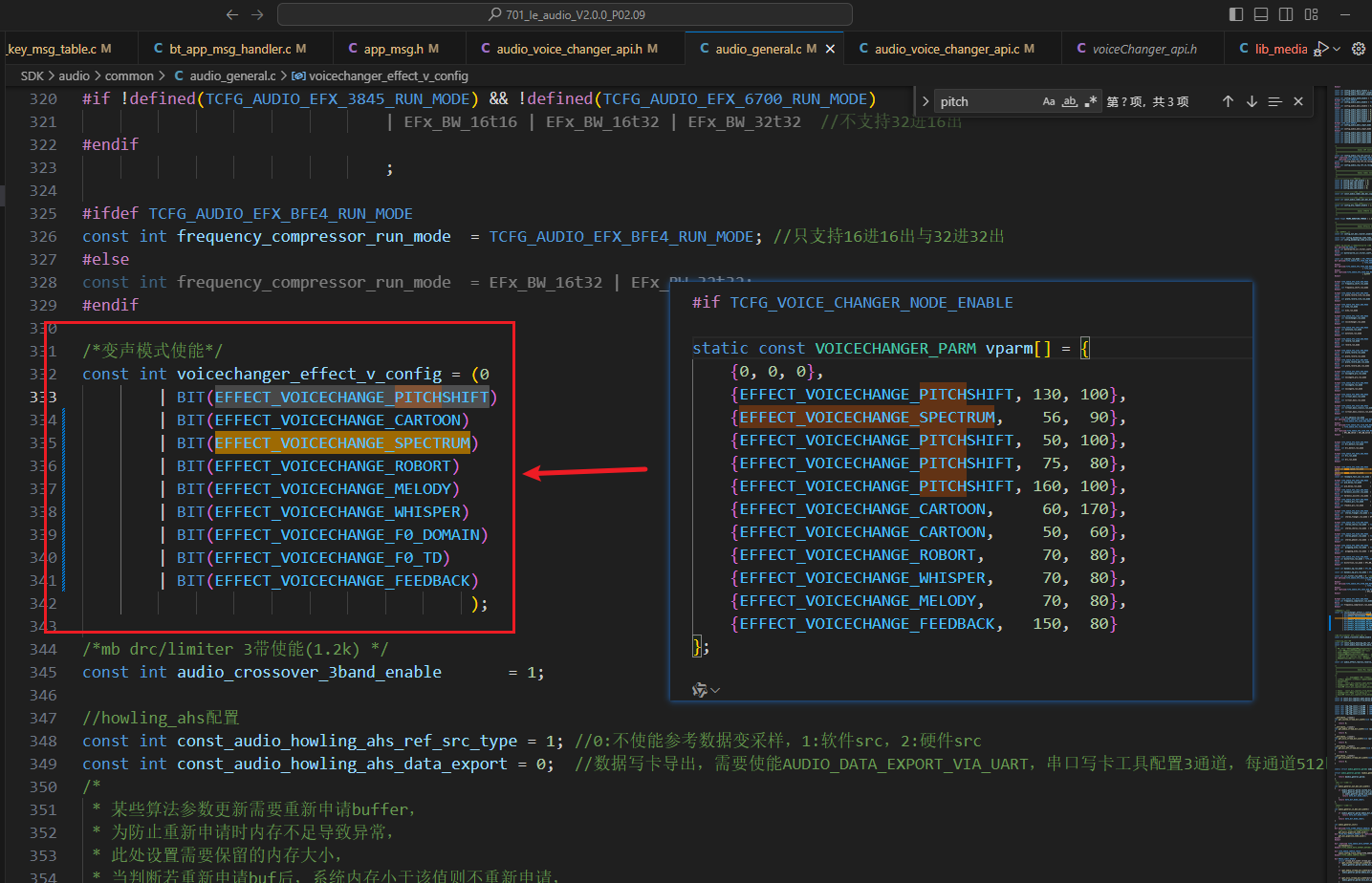

jl701n_le_audio_v200(patch_02.09) 版本sdk 连706_3ln1无线麦，在音箱端开启变音音效，切换音效会死机处理方法：
1、修改copy长度。
2、默认只开PITCHSHIFT模式，需要用到其他模式需自行打开。

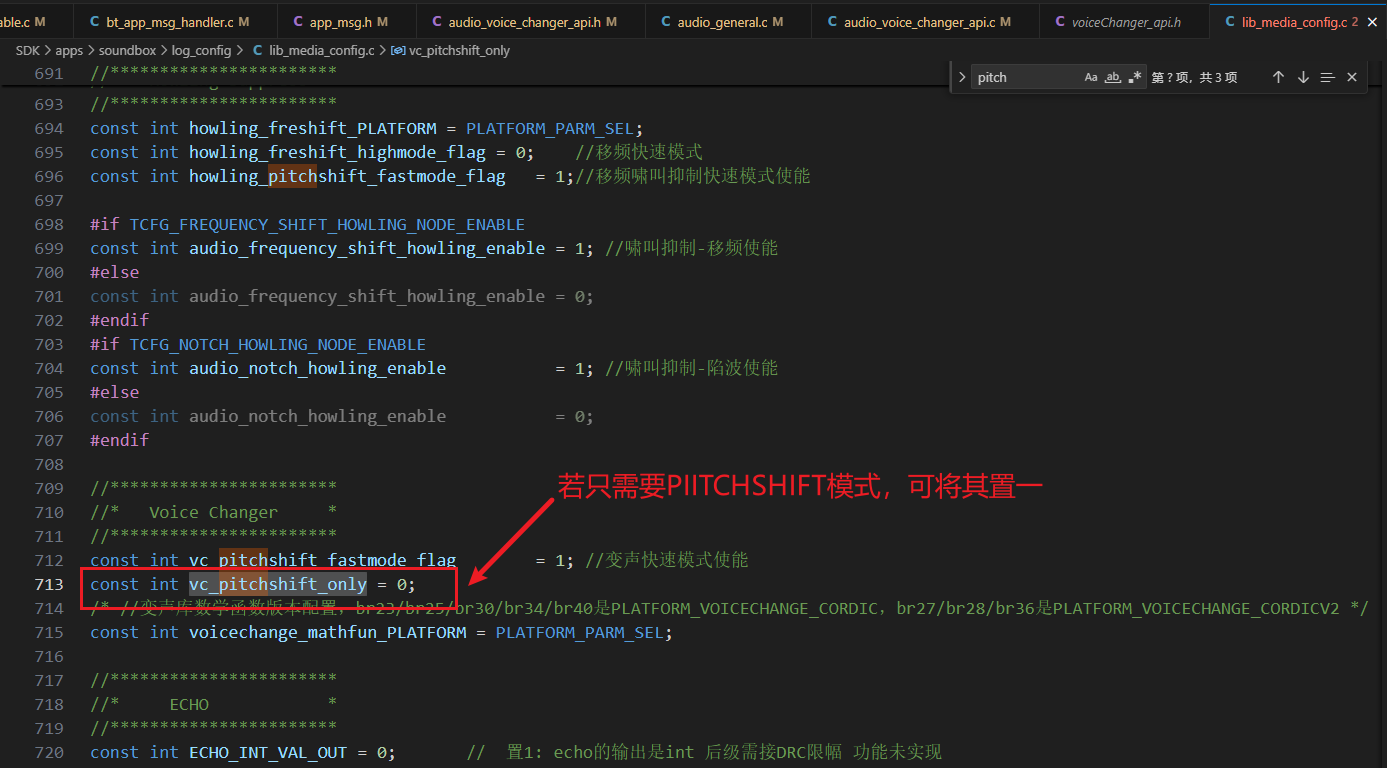

3、若只需要PITCHSHIFT模式的音效，可将vc_pitchshift_only置一，步骤1也不需要改。

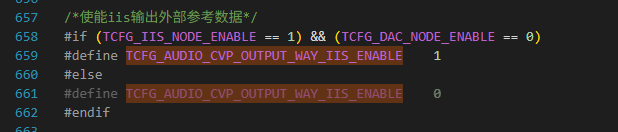

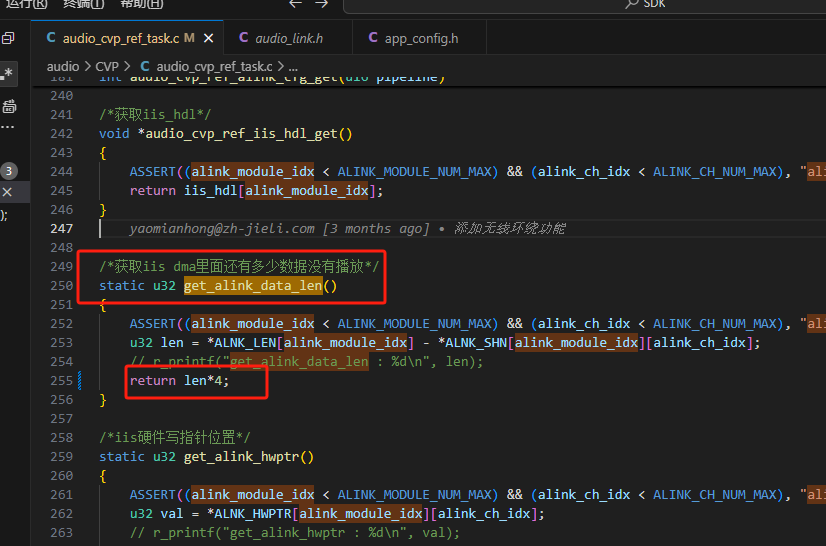

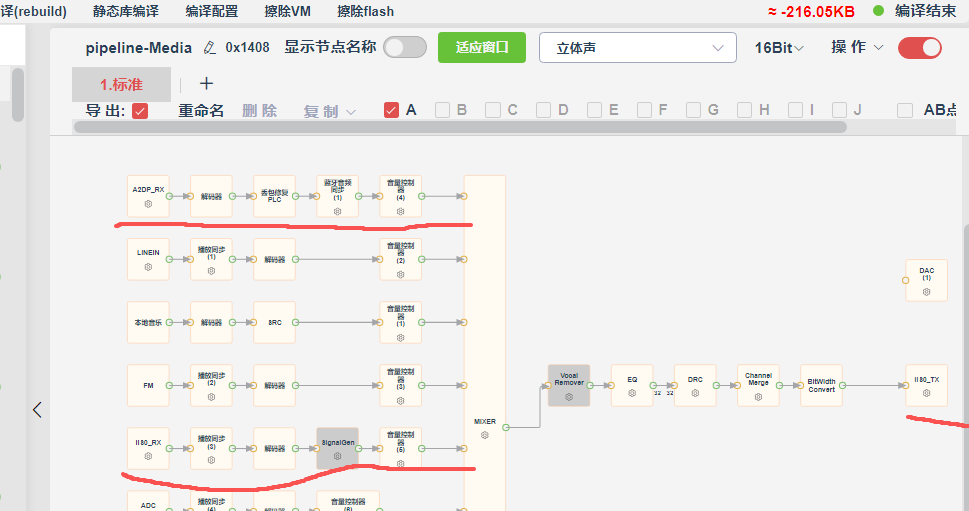

jl701n_le_audio_v200(patch_02.09) 版本sdk 通话音频流修改为IIS输出后回音消除算法不生效问题解决 DMA 的 len 需要多乘以4
jl701n_le_audio_v200(patch_02.09) 版本sdk 不读U盘的问题处理替换cpu.a库文件解决：
cpu_jl701n_le_audio_v200(patch_02.09)_U盘不读问题处理.rar
jl701n_le_audio_v200(patch_02.09) 版本混合录音导致dac卡顿问题处理替换media.a库文件解决：
media_jl701n_le_audio_v200(patch_02.09)_混合录音导致卡顿问题.rar

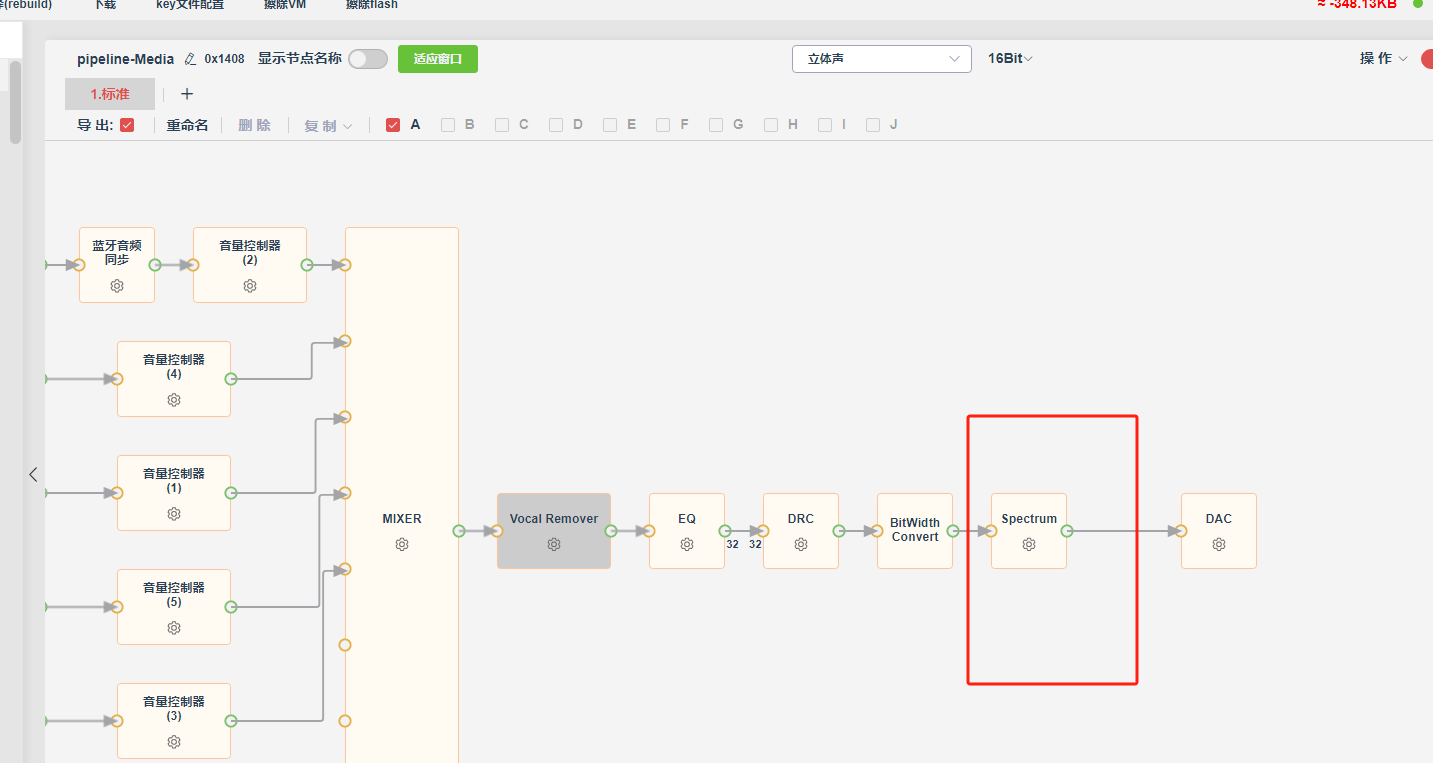

701-leaudio-2.0.0（patch02）增加频谱获取节点后触发死机断言问题点描述：增加频谱获取节点后，U盘播歌第一首结束后会触发断言信息 spec255 info unknow
解决办法：更换下面媒体库
media_701_LEAUDIO_PATCH02_加入频谱节点导致死机问题.7z
注：701-leaudio-2.0.0（patch02.02）版本，更换上述库播放音频前后会出现PO声，需替换以下媒体库：
701patch0202频谱死机.zip
jl701n_le_audio_v200(patch_02.09) 使用单端省电容mic会一直复位原因：可视化701版本的省电容模块功能并没有完善，且没有其他芯片稳定。
处理方法：由于701较少有客户使用该模式，因此目前不打算更新该模块，建议客户改用单端隔直电容模式。

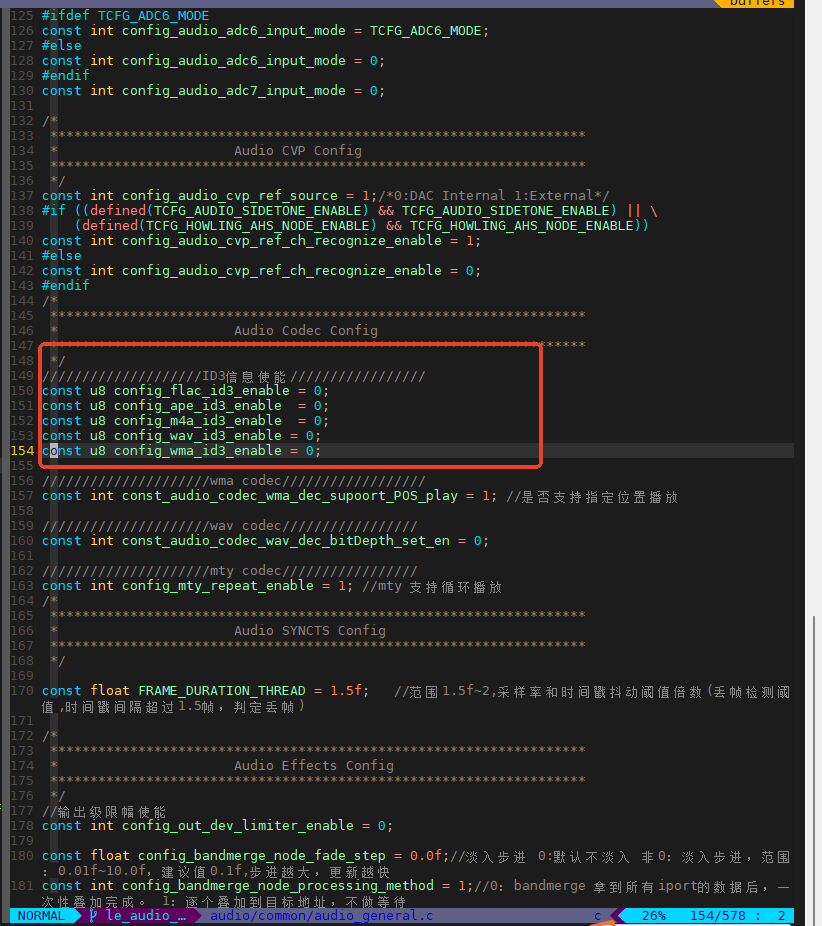

jl701n_le_audio_v200(patch_02.09) 获取alac、m4a、ape、flac、wav、wma等格式的id3解析信息

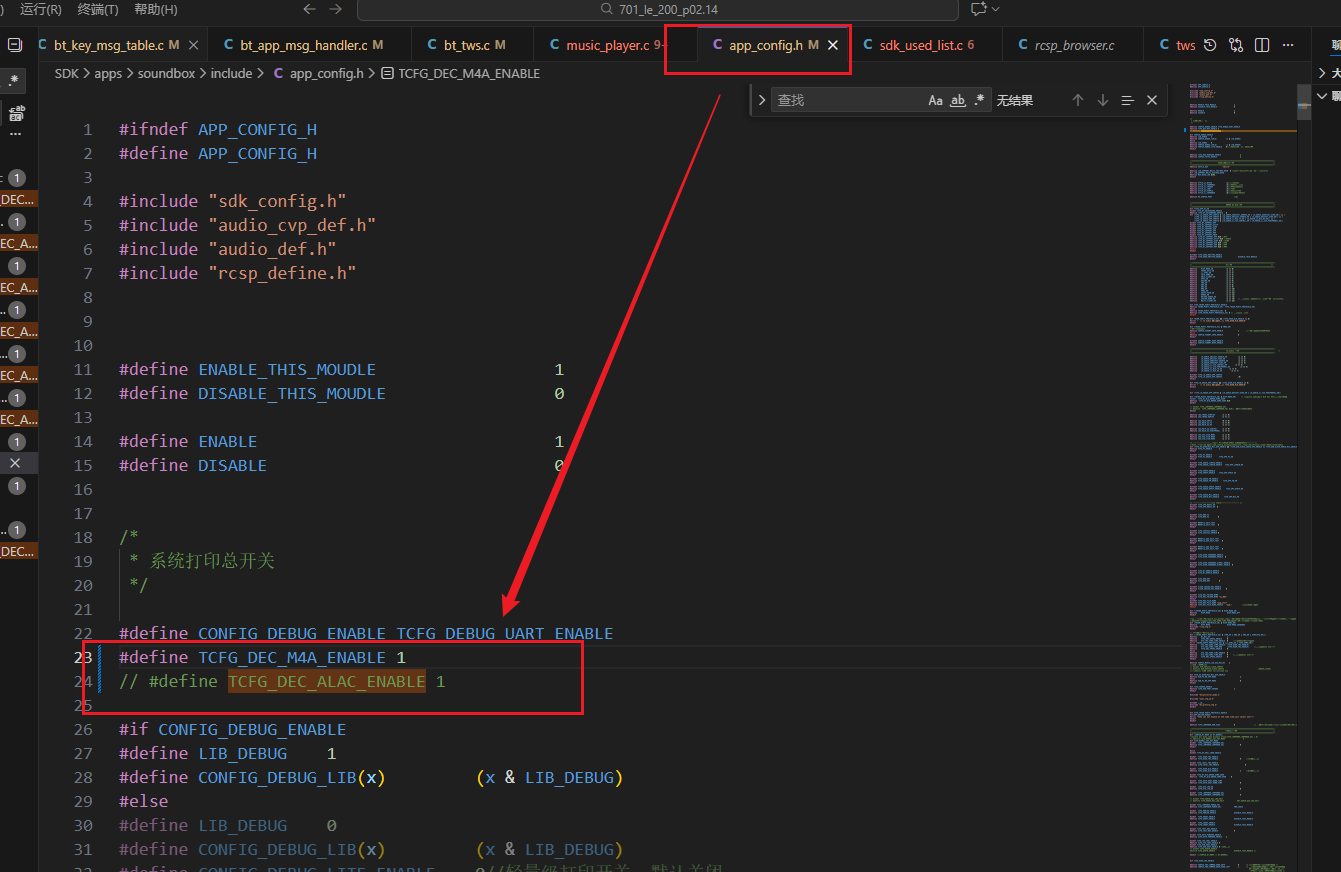

jl701n_le_audio_v200(patch_02.09) AAC格式音频无法播放需要同时打开TCFG_DEC_M4A_ENABLE的宏

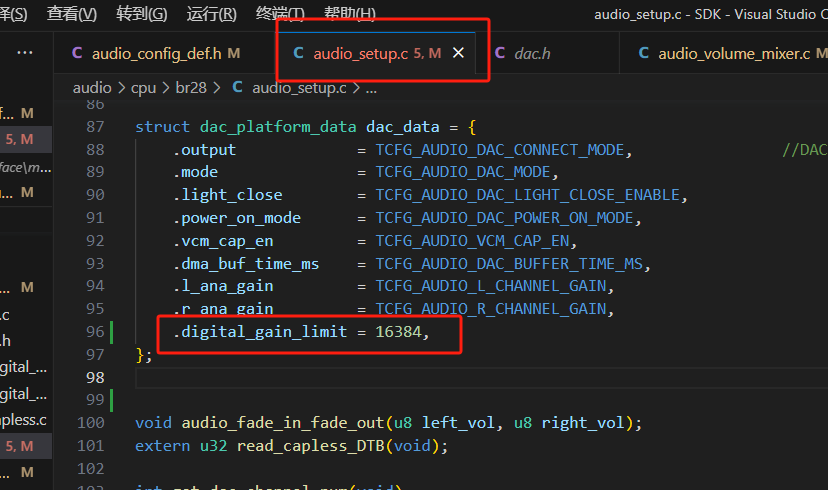

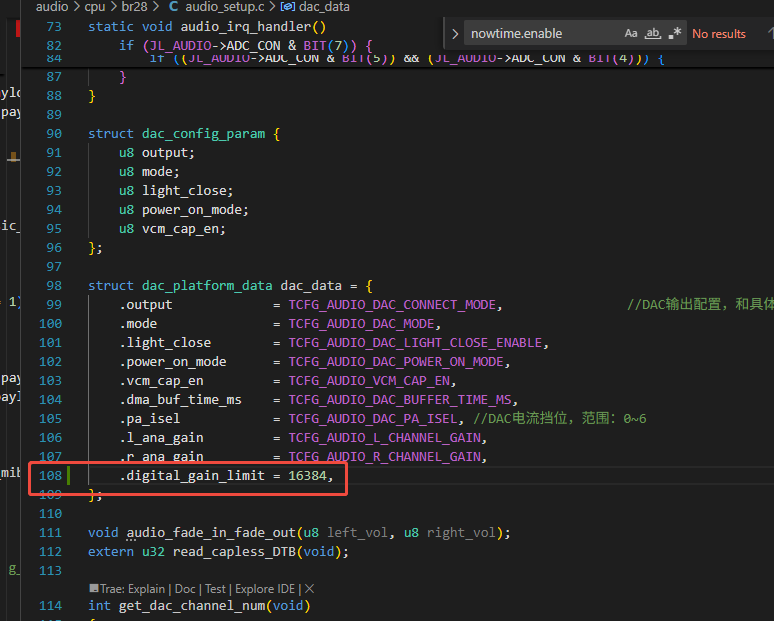

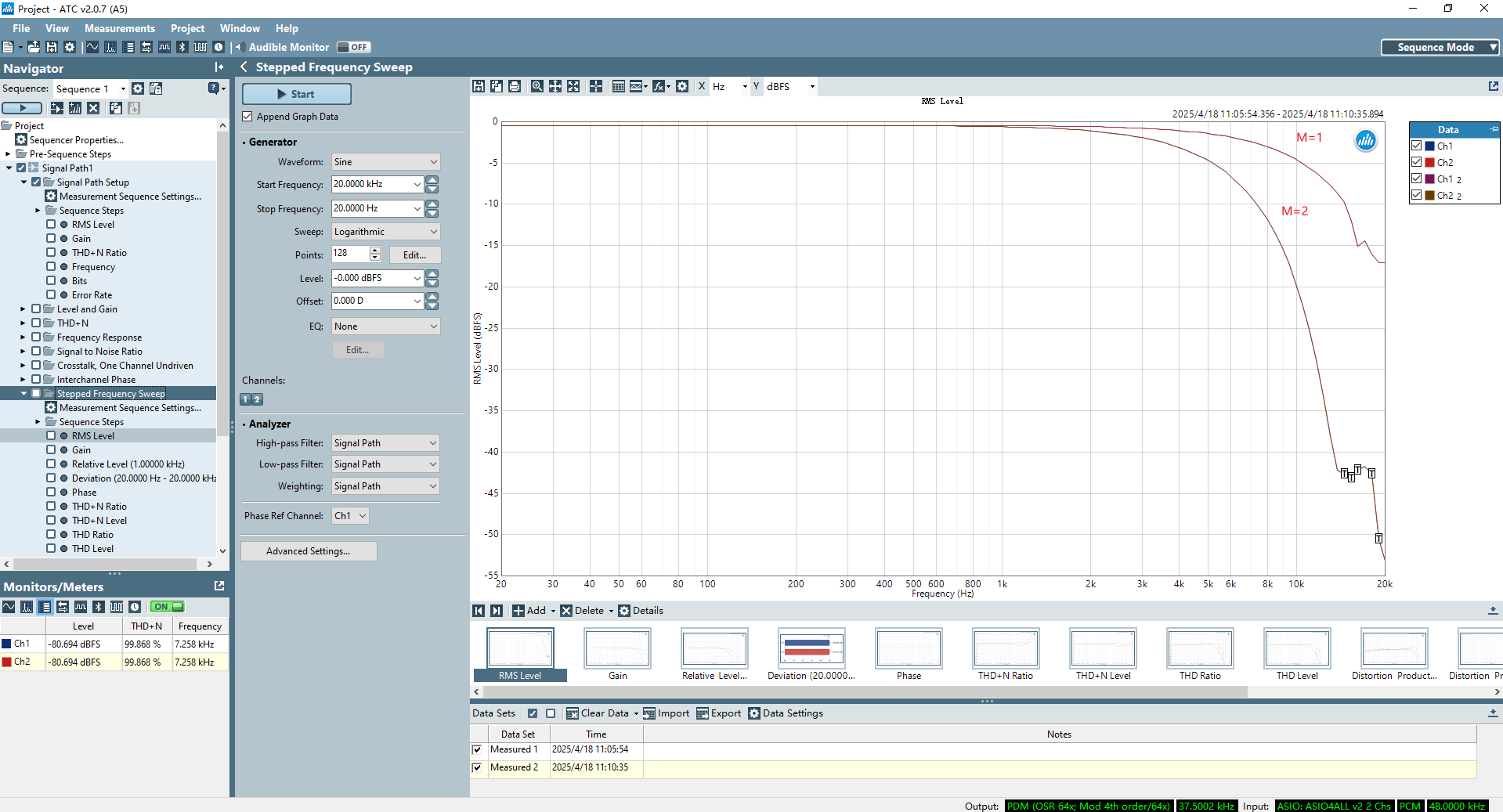

JL701N_le_audio_2.0.0(Patch02)_release_SDK的DAC差分输出幅值不够，只有1.1V，非可视化SDK正常有1.7V
JL701N_le_audio_2.0.0(Patch02、02.09) SDK 播歌时进行TWS配对连接并播放打断提示音，主从机会出现播歌不同步，从机延迟一句话左右处理方法：替换压缩包的四个文件。
701_TWS不同步问题修改.zip
Gitlab地址：Files · bugfix_修复TWS连接时播放打断提示音会出现主从不同步的问题 · 自由品牌 / 客户支持 / 可视化SDK / le_audio / JL701Nle_audio_2.0.0 · GitLab
JL701N_le_audio_2.0.0(Patch02.02) SDK SD卡升级异常卡住处理方法：
替换ota.bin文件 701_le_audio_200_02.02_修复SD卡升级异常问题.rar

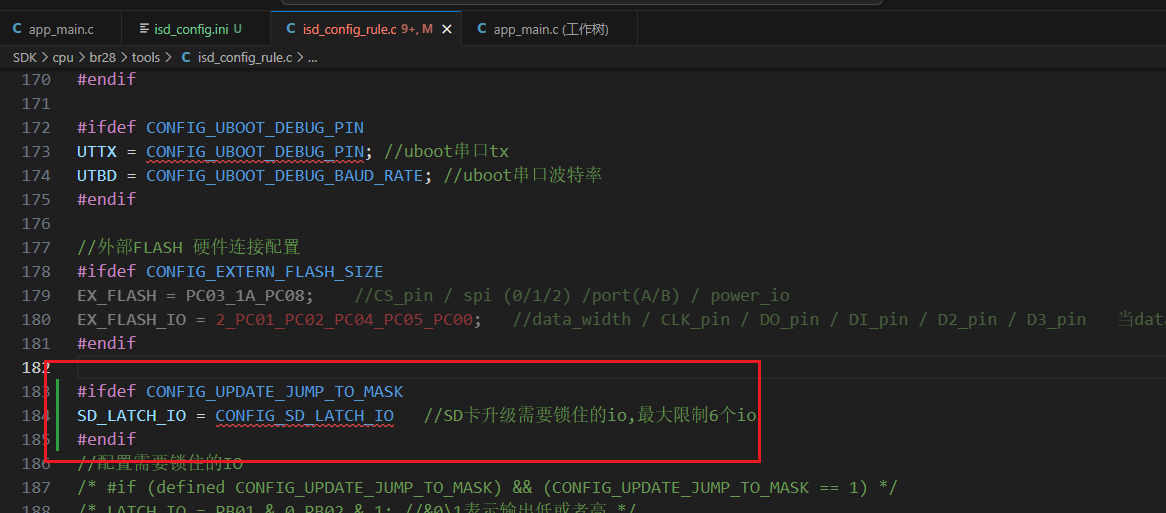

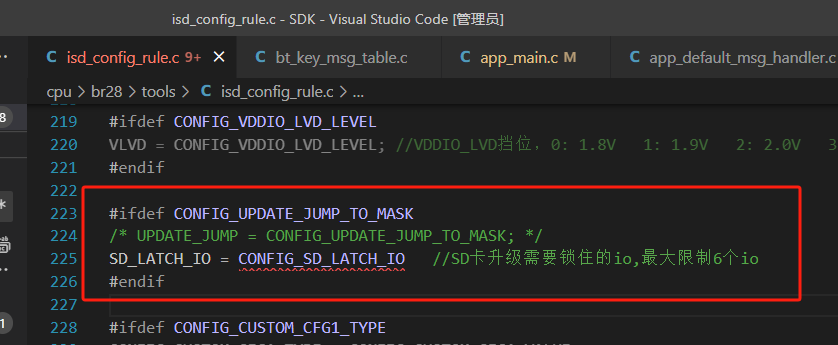

在isd_config_rule.c文件增加下面这段代码

#ifdef CONFIG_UPDATE_JUMP_TO_MASK
SD_LATCH_IO = CONFIG_SD_LATCH_IO   //SD卡升级需要锁住的io,最大限制6个io
#endif

Gitlab地址：Files · bugfix_修复SD卡升级异常的问题
32. JL701N_soundbox_1.0.0(Patch02) SDK 关闭HFP和蓝牙后台功能后，在回连手机的途中切换模式导致死机。死机函数为：l2cap_disconnect_all_channel
处理办法：btstack_JL701N_soundbox_1.0.0(Patch02)关闭HFP回连切模式死机.7z

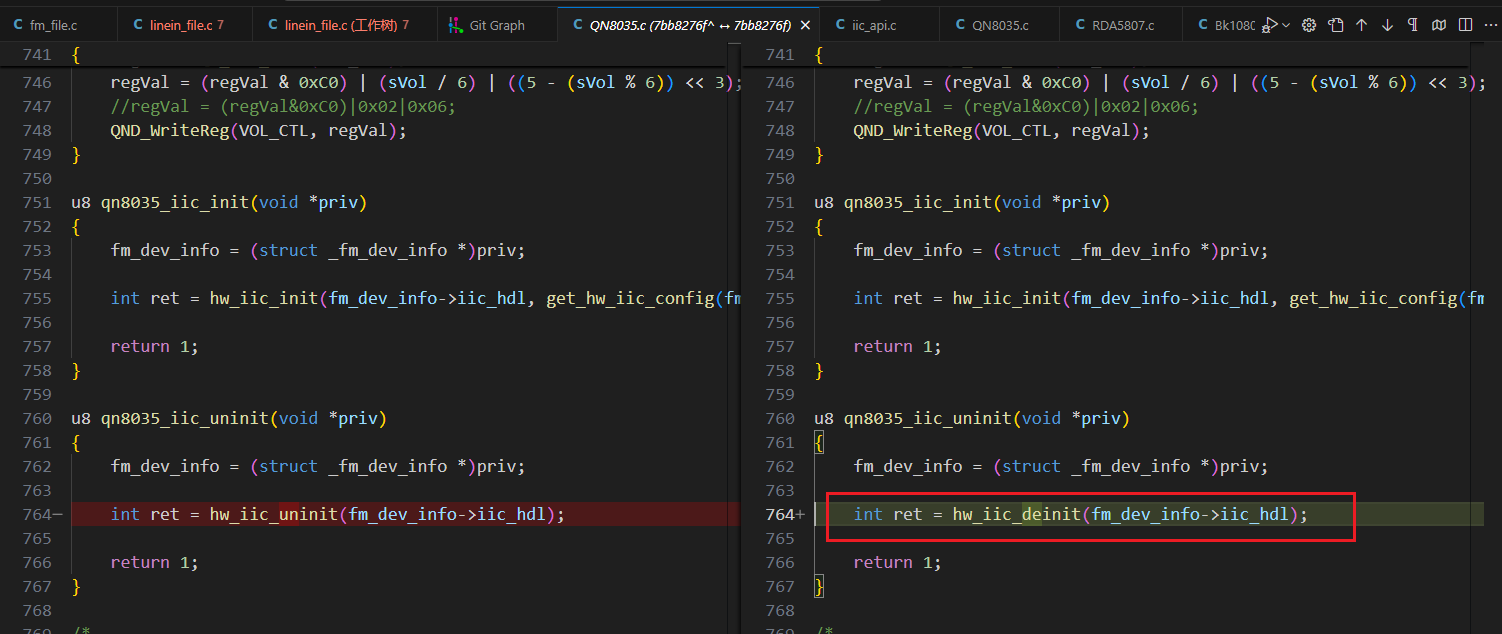

33. JL701N_le_audio_2.0.0(Patch02.09) SDK 外挂FM开启扫频会异常死机原因：缺乏设置扫频状态的接口，导致访问异常。

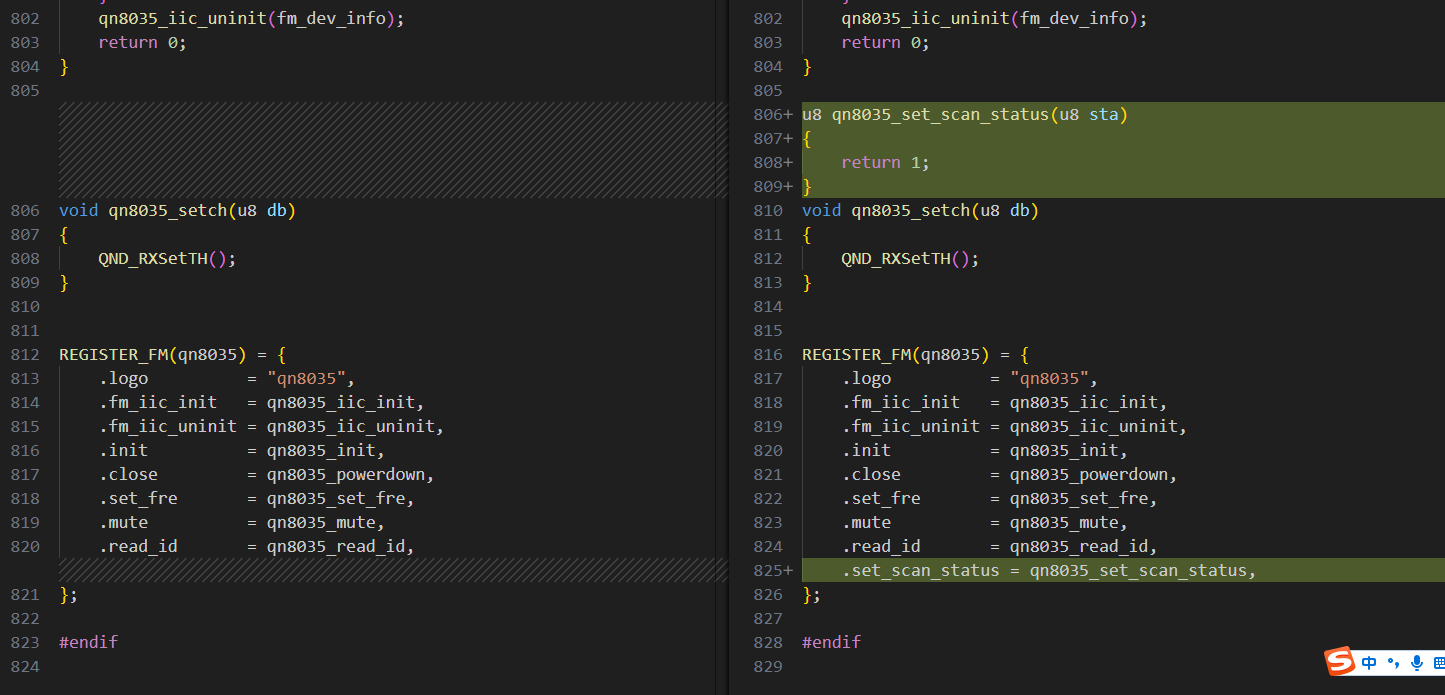

处理方法：按截图增加扫频接口。

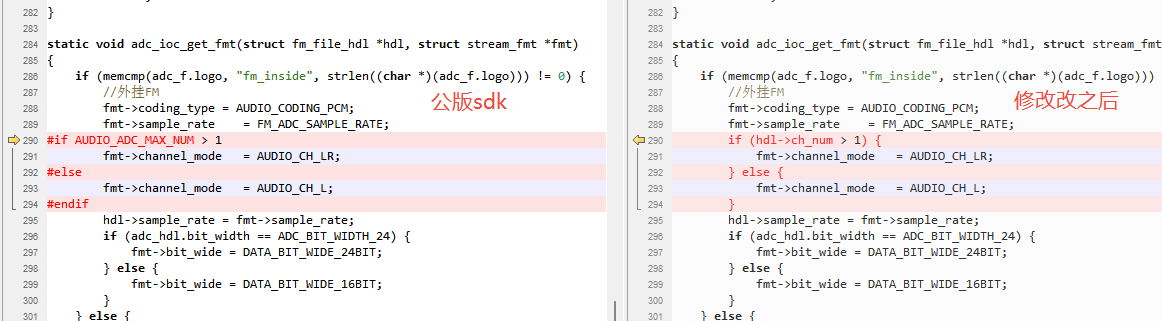

34. JL701N_le_audio_2.0.0(Patch02.09) SDK 外挂FM无法配置双声道输入处理方法：

替换板级配置文件到可视化工具下载路径，重新创建SDK，或直接替换到当前文件的板级配置文件。即可在可视化工具上勾选双声道。
替换压缩包的其他文件。【金山文档 | WPS云文档】外挂FM双声道
https://kdocs.cn/l/chCwtbZ1iTzB
Gitlab地址：Files · bugfix_外挂FM双声道输入 · 自由品牌 / 客户支持 / 可视化SDK / le_audio / JL701Nle_audio_2.0.0 · GitLab

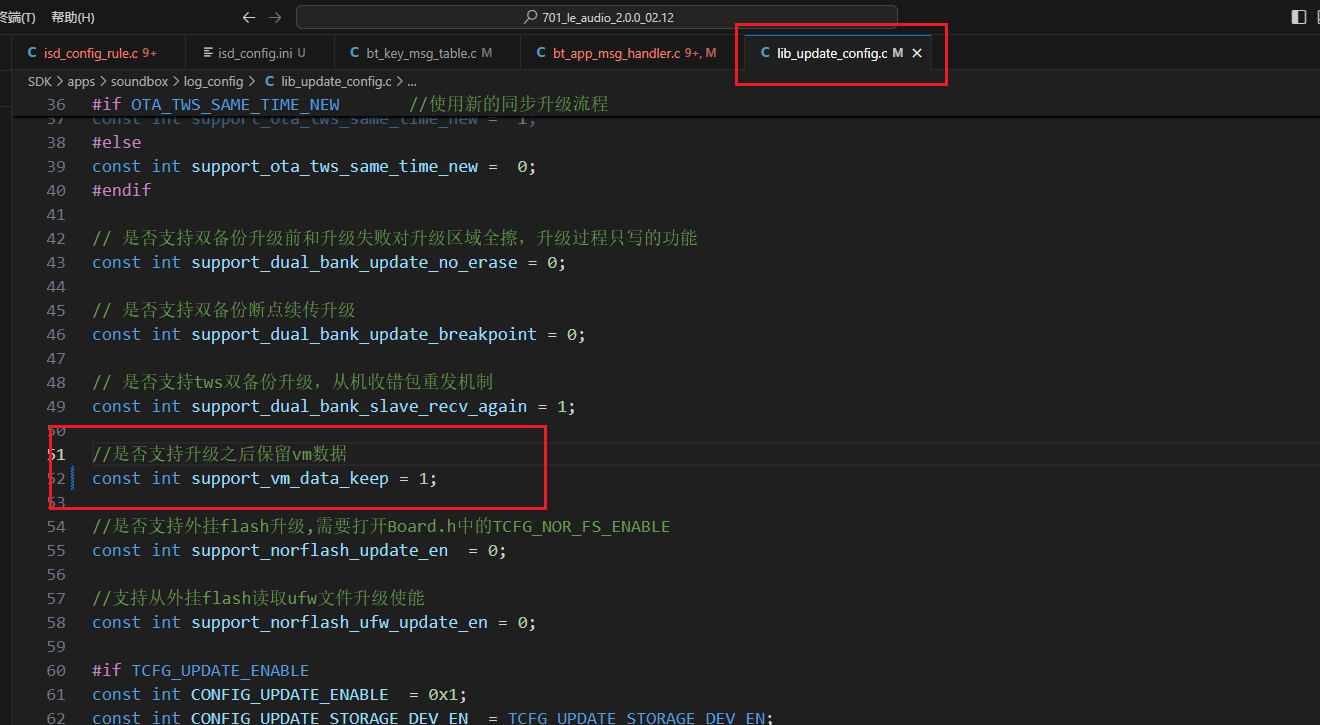

JL701N_le_audio_2.0.0(Patch02.12) SDK OTA升级(卡U，无线，UART)后蓝牙配对记录被擦除处理方法：
使能支持升级之后保留vm数据。

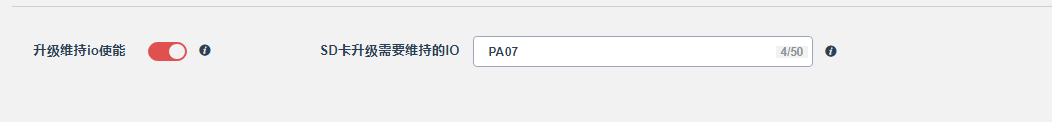

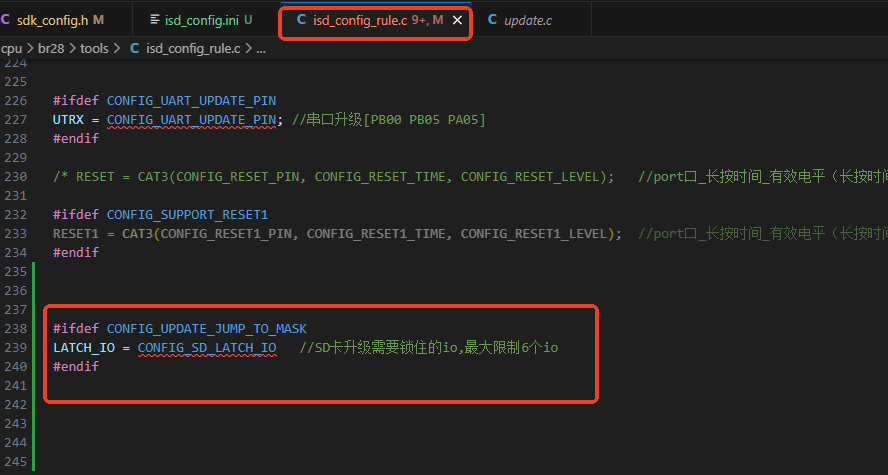

JL701N_le_audio_2.0.0(Patch02.11) 打开升级维持IO使能后，SD卡升级失败，报错[APP-UPDATE]!!!!!!!!!!!!!!!updata waring !!!!!!!!!!!=0x5a04 处理方法：
增加下面的代码：

#ifdef CONFIG_UPDATE_JUMP_TO_MASK
LATCH_IO = CONFIG_SD_LATCH_IO
#endif

37. JL701N_le_audio_2.0.0(Patch02.09) RTC跑内置LRC时钟补丁 gitlab：http://192.168.1.245/freebrand/support/visualization/le_audio/JL701N_le_audio_2.0.0/-/tree/feature_701_leaudio_RTC_LRC
补丁：
可视化701_LEAUDIO_patch02.09_跑内部RTC补丁.7z

JL701N_le_audio_2.0.0(Patch02.14) RTC跑内置LRC时钟补丁 gitlab：http://192.168.1.245/freebrand/support/visualization/le_audio/JL701N_le_audio_2.0.0/-/tree/bugfix_701_P02.14_%E6%97%B6%E9%92%9F%E8%A1%A5%E4%B8%81
demo：feature_701_leaudio_P0214_RTC.zip
JL701N_le_audio_2.0.0(Patch02.11-02.14) 播放打断提示音或断开TWS后，混响流出现卡顿

处理方法：
更新media.a库，目前仅提供02.12、02.14版本的，其他版本需要请联系我们提供。
修复打断重播或断开TWS后混响卡顿问题.rar
20260326 media.a库迭代：
在原有修改media.a 基础上修复 JL701N_le_audio_2.0.0(Patch02.11-02.14) 关闭AAC解码使能后，蓝牙sbc播歌在临近超距时出现杂音问题
media_JL710N_leaudio_2.0.0(patch02.14)_修复打断重播混响声音异常问题与修复蓝牙sbc播放在临近超距时出现杂音问题.rar
gitlab：Files · bugfix_修复打断重播混响声音异常问题 · 自由品牌 / 客户支持 / 可视化SDK / le_audio / JL701Nle_audio_2.0.0 · GitLab
20260616 增加02.15版本对应的media.a库：
media--701_le_audio_2.0.0_P02.15.rar

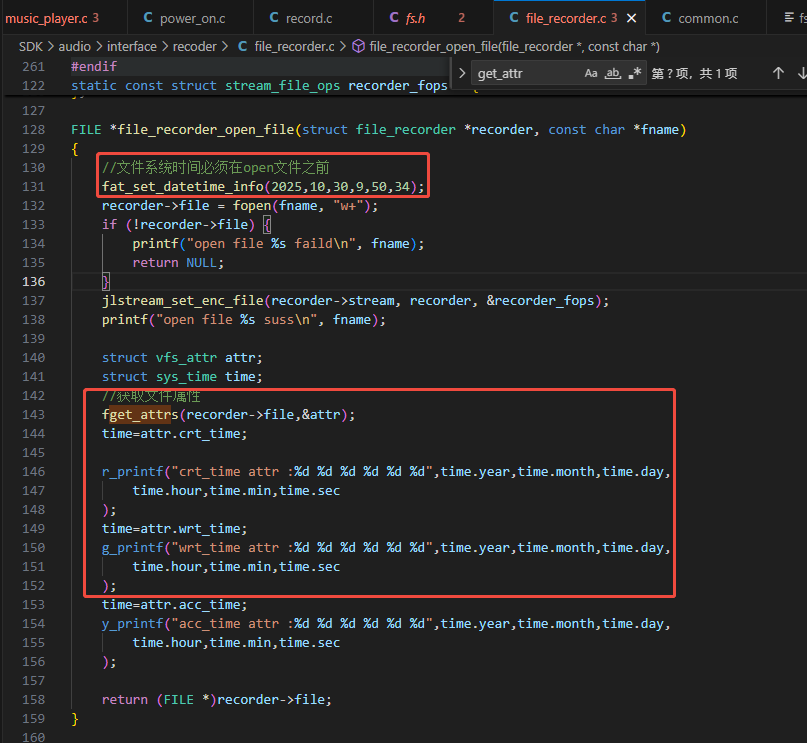

JL701N_le_audio_2.0.0Patch02.14 MAC上看不到刚录的音频文件 MAC系统版本：macOS Tahoe 26.0.1
T卡/U盘文件系统：exfat
操作步骤：T卡/U盘插MAC强制拔出之后再在样机上录音，录音完了之后插入MAC没发现刚才录的音频文件
补丁下地址：fs-MAC上看不到刚录的音频文件.a
测试demo：
插设备上电开机进录音模式，按键为PB1，双击为录音/播放录音长按关机
demo下载地址：JL701N_le_audio_2.0.0_2025102721.7z

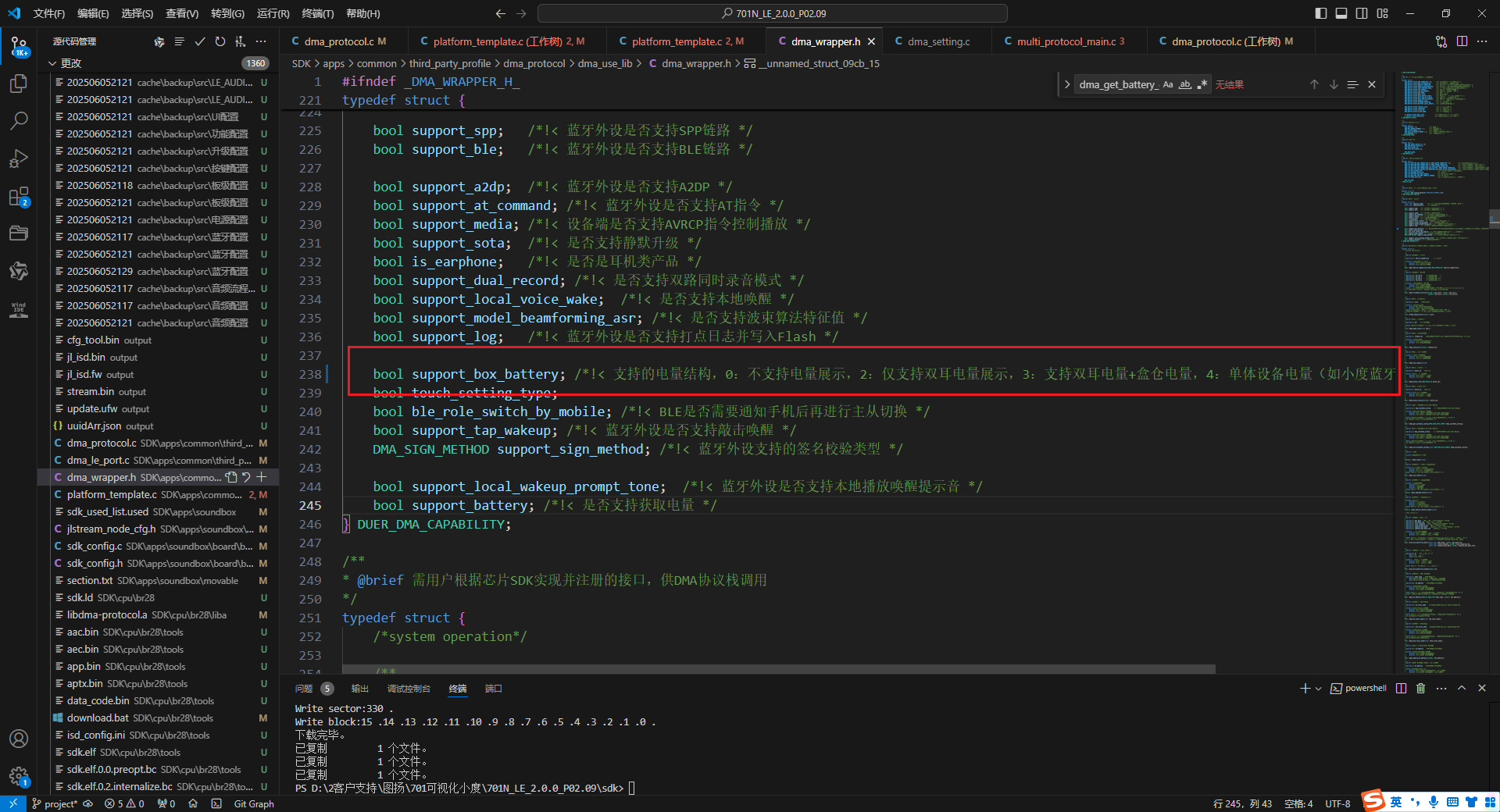

JL701N_le_audio_2.0.0Patch02.14 开启仅保留电量显示进行通话时蓝牙会断连重连 tag: USB
处理方法：
更新btctrler.a库
JL701N_le_audio_2.0.0_patch_02.14-开仅保留电量显示功能通话断连重连问题.zip
20260807 库更新：
主要是在上面库基础上，增加处理三合一功能连接上话筒后话筒音频无法传送到RX的问题。
btctrler_20260505_海华改_701_le_audio_200p214-修改esco应答-Va.zip

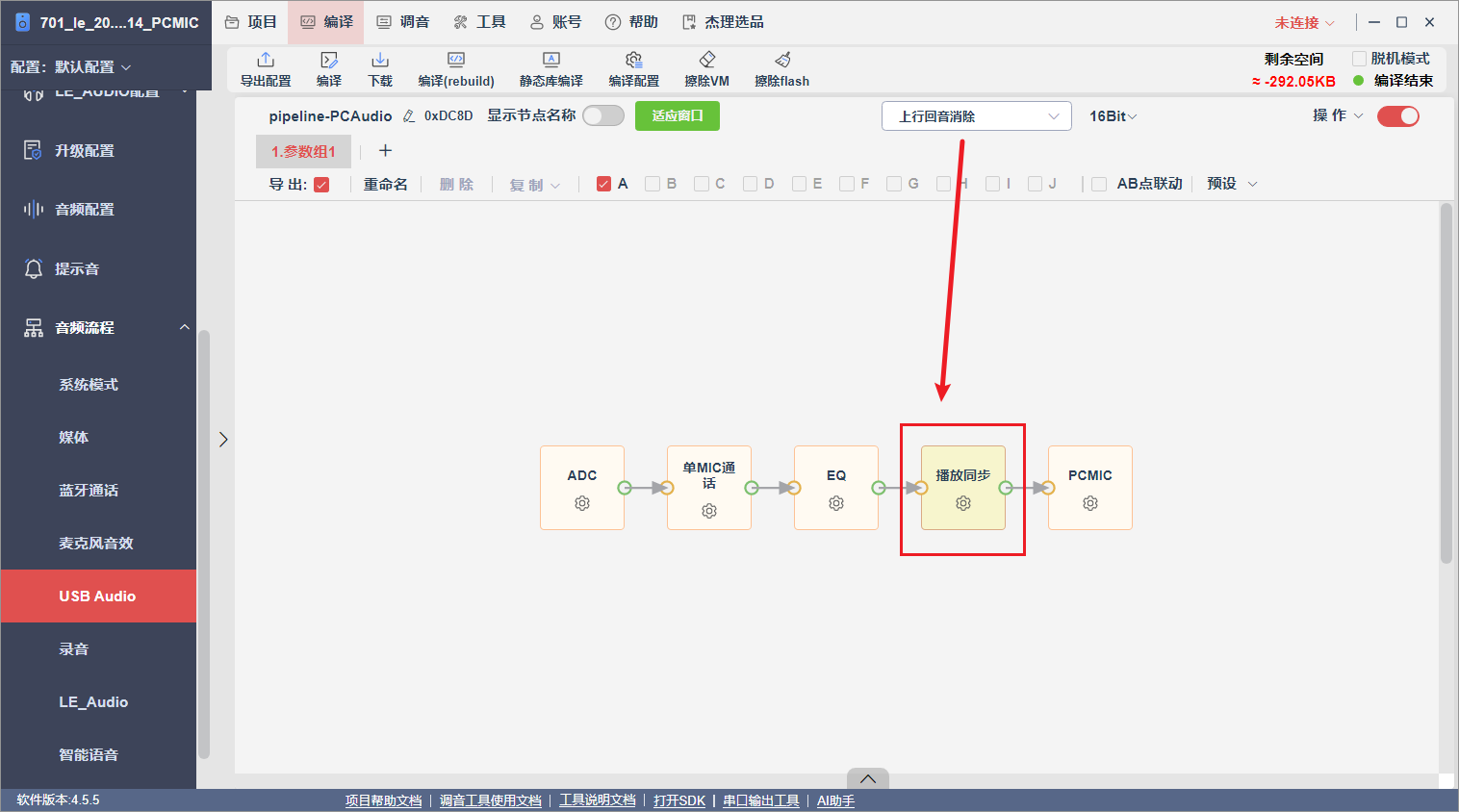

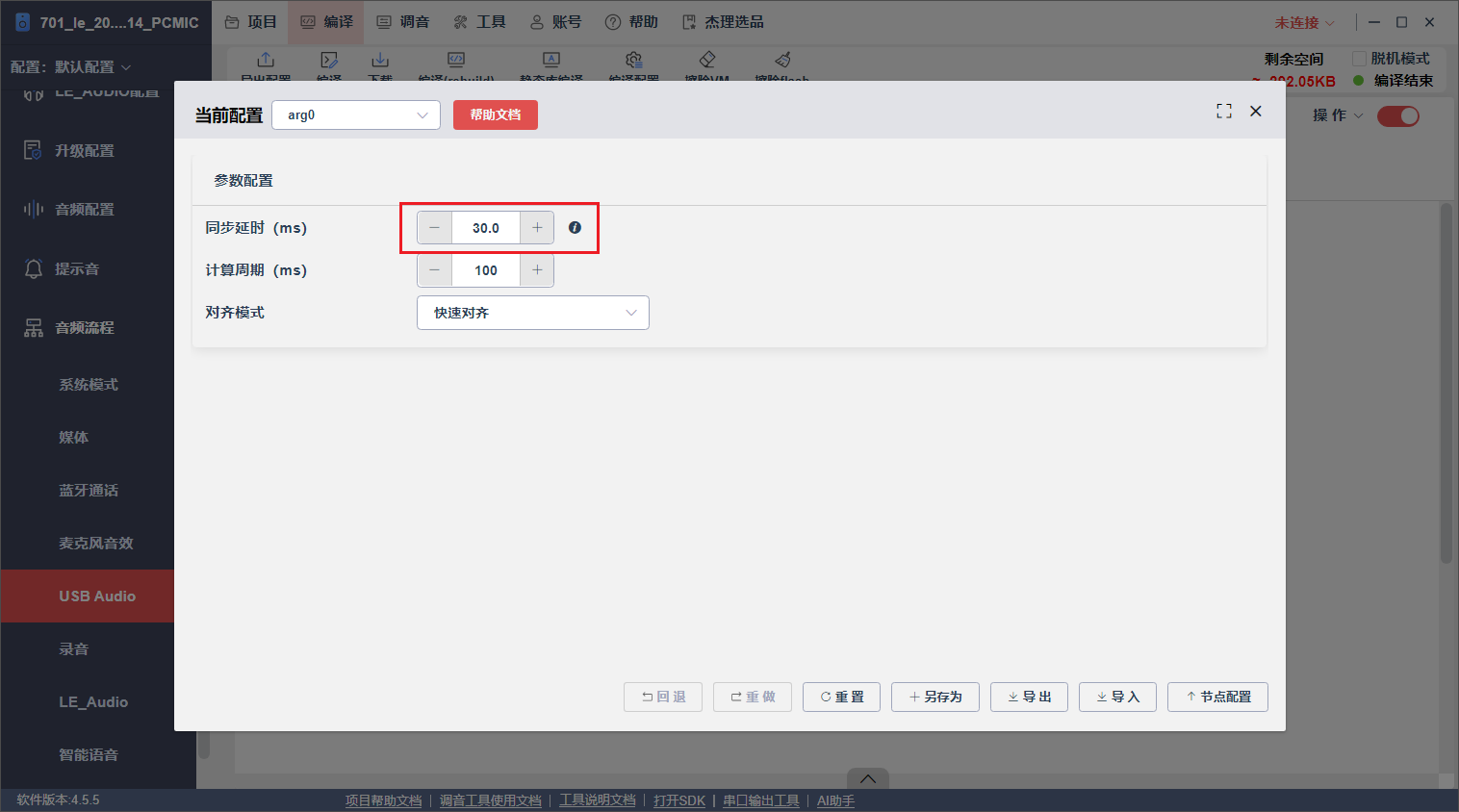

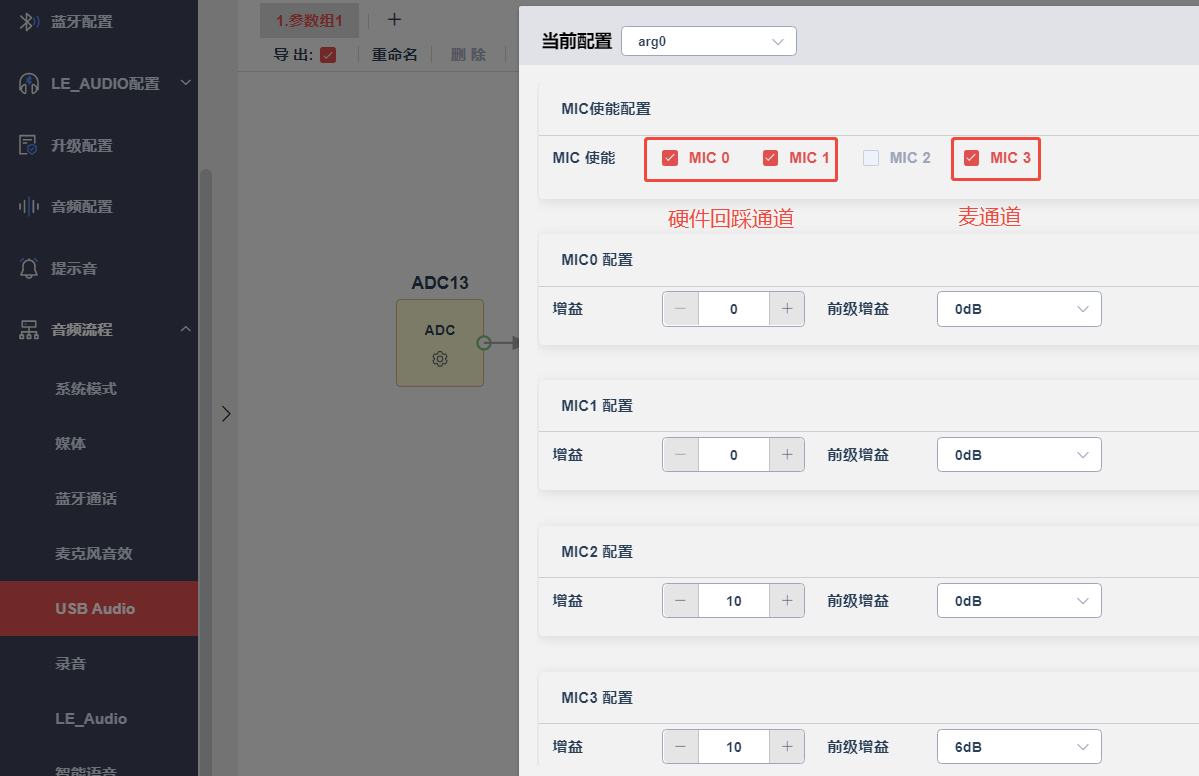

JL701N_le_audio_2.0.0Patch02.14 PCMIC跑上行回音消除软回采会卡顿处理方法：
1、主频固定最高时钟
2、采样率固定为48000Hz

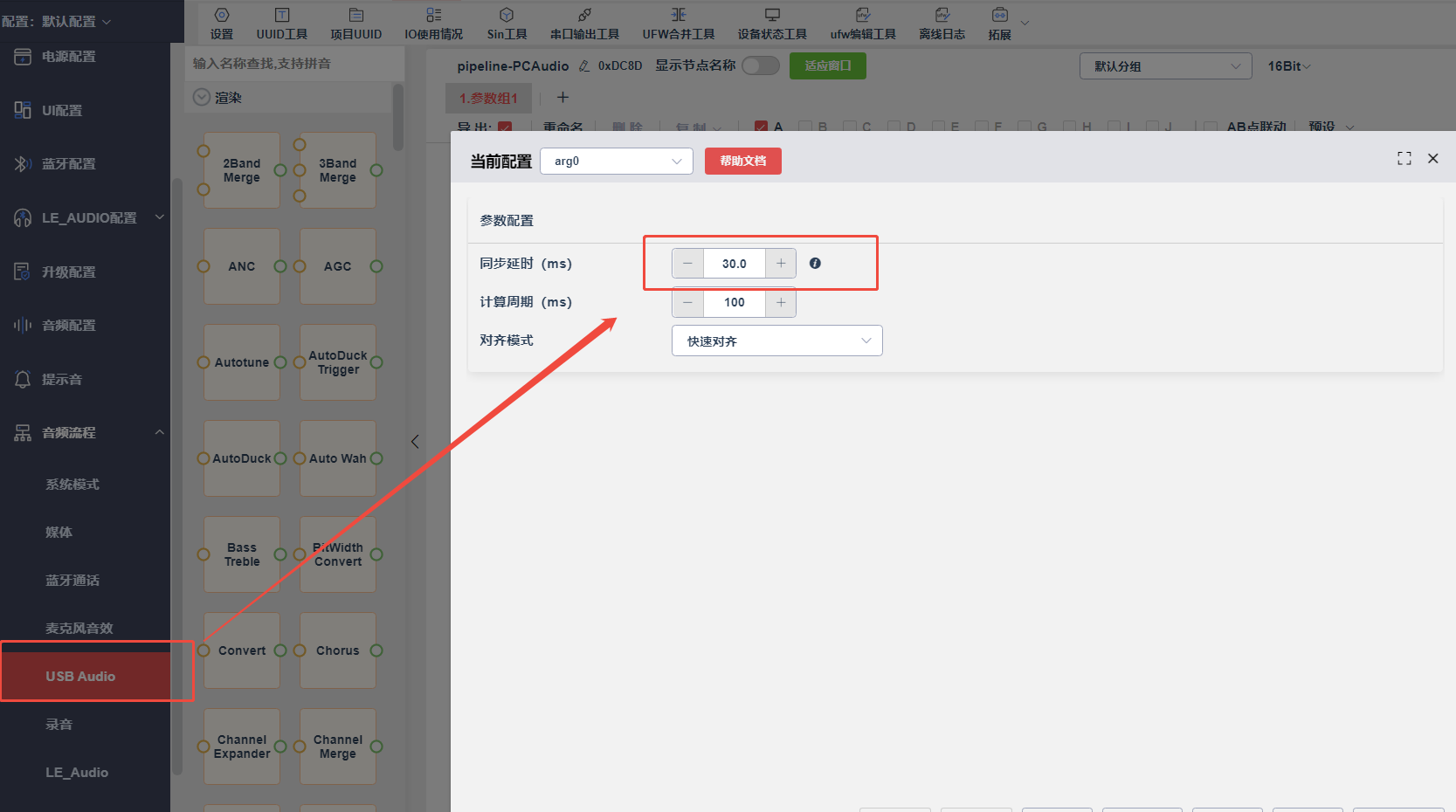

3、播放同步节点延时改为30

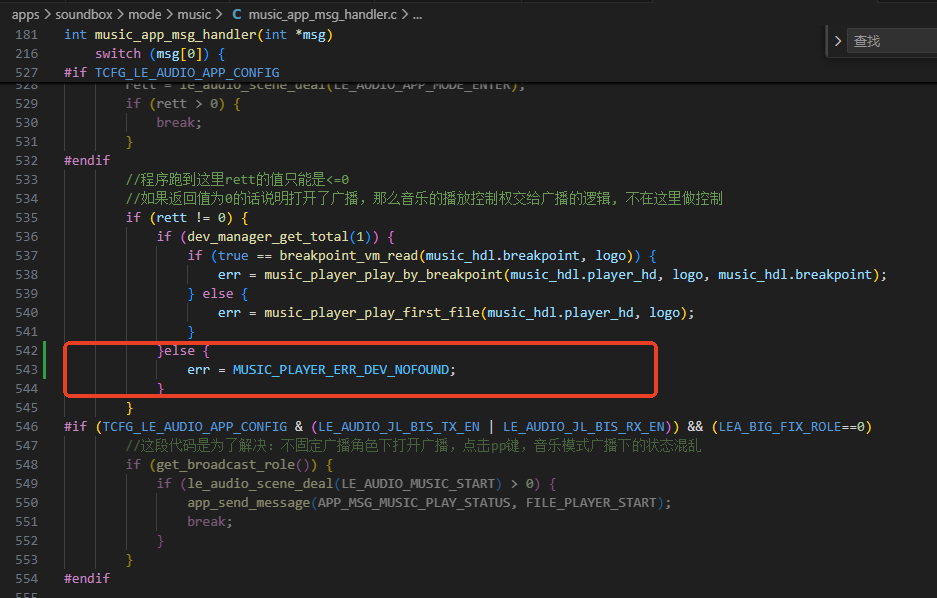

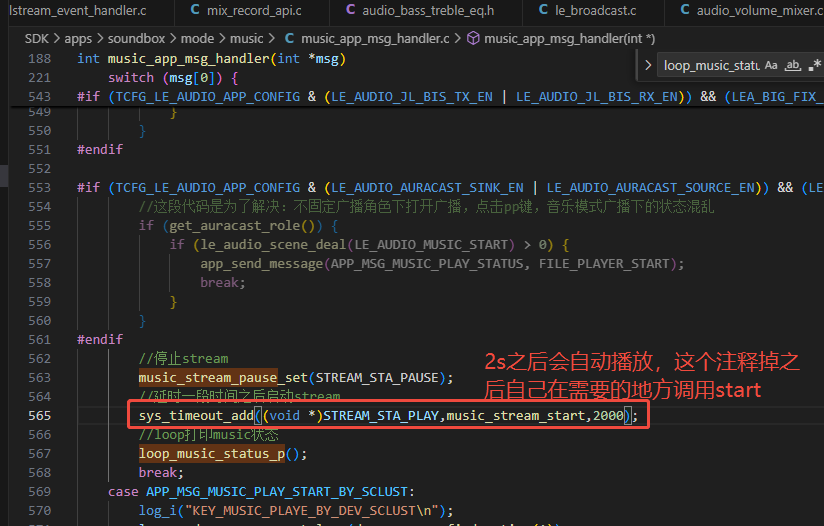

JL701N_le_audio_2.0.0Patch02.14 音乐模式拔出U盘后不会退出音乐模式处理方法：
添加无有效可播放设备后的处理。
JL701N_le_audio_2.0.0Patch02.14 DAC设置成单声道差分输出，出现异常问题分支：bugfix_2.0.0_patch_02.14_通话死机问题_f43f6944
处理方法：替换media.a 库
bugfix_2.0.0_patch_02.14_通话死机问题_2025年11月27日.7z

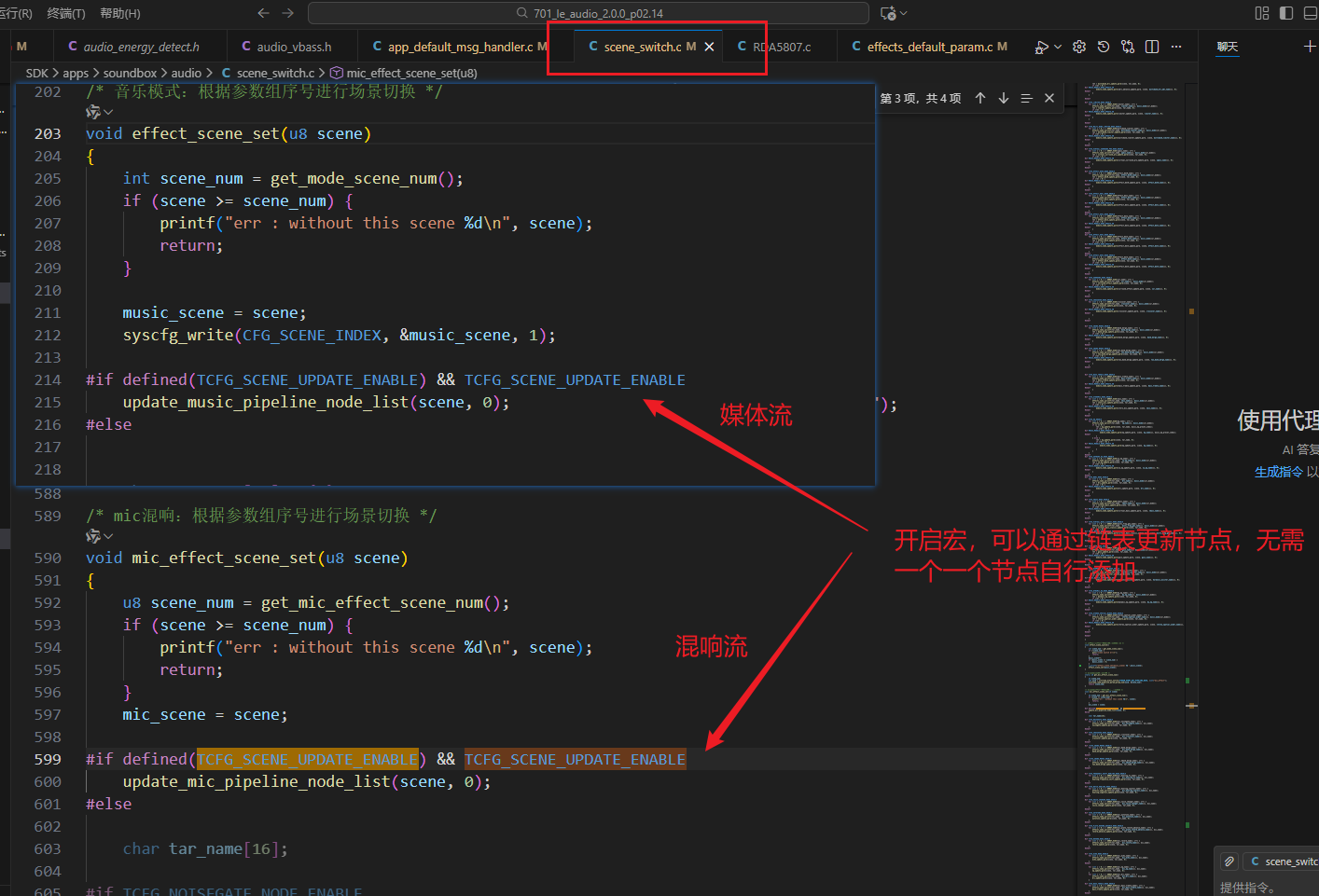

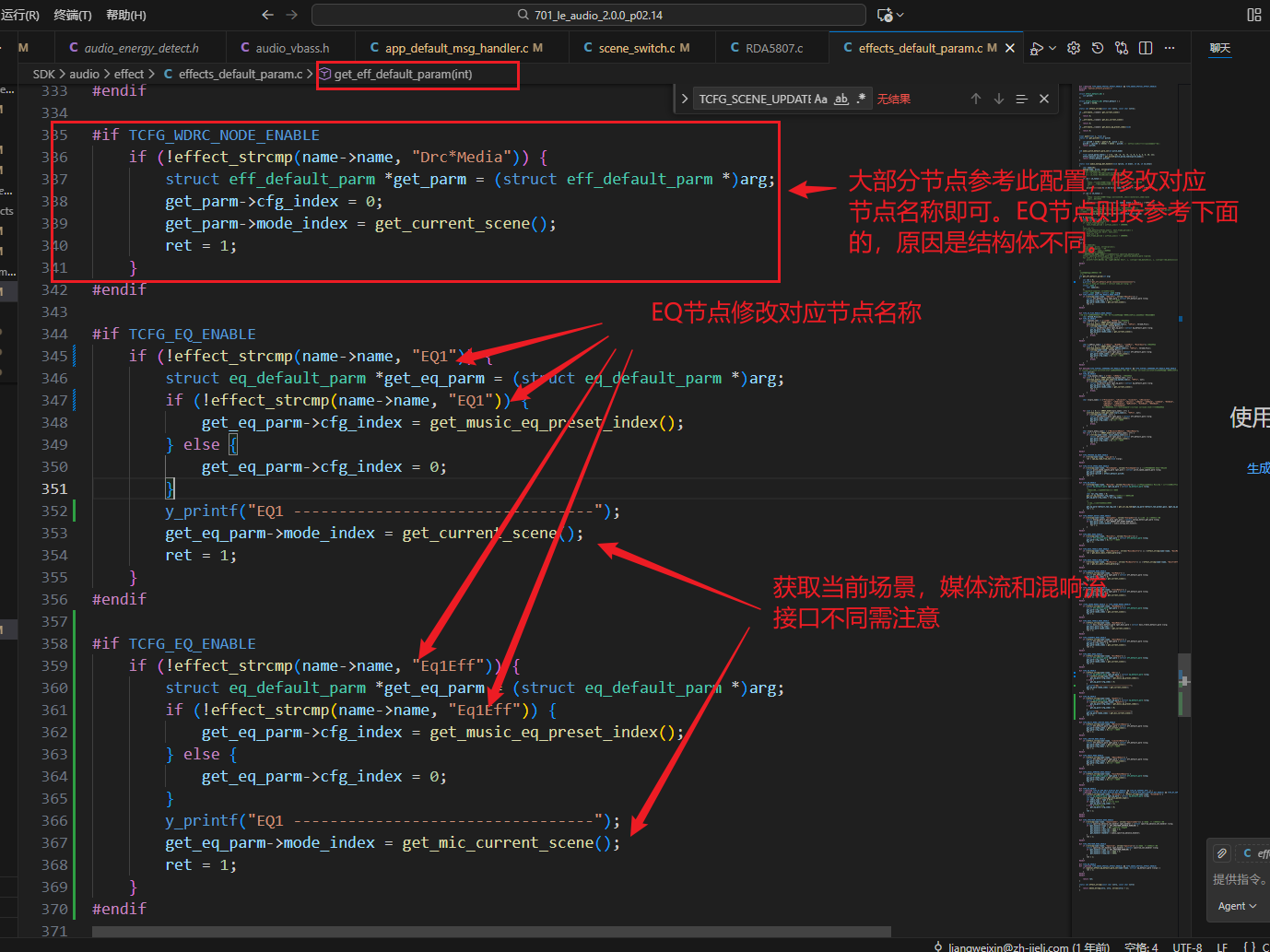

JL701N_le_audio_2.0.0Patch02.14 场景切换后播打断提示音恢复默认场景 1、使能TCFG_SCENE_UPDATE_ENABLE这个宏，可以直接一步更新全部节点。（部分旧版本，如02.02版本，可参考移植）
2、关闭重启音频流后，会在get_eff_default_param这个接口重新获取节点配置，该接口没有链表一次更新全部节点，需自行添加对应节点（不同场景有参数修改的都需添加，无参数变化则不需要）。其中媒体流和混响流节点都在该接口添加，添加时需注意这两种音频流获取mode_index的接口不是同一个接口，需注意区分。

    //EQ节点按如下代码添加，也是修改对应节点名称
    if (!effect_strcmp(name->name, "EQ1")) {
        struct eq_default_parm *get_eq_parm = (struct eq_default_parm *)arg;
        if (!effect_strcmp(name->name, "EQ1")) {
            get_eq_parm->cfg_index = get_music_eq_preset_index();
        } else {
            get_eq_parm->cfg_index = 0;
        }
        y_printf("EQ1 ---------------------------------");
        get_eq_parm->mode_index = get_current_scene(); //媒体流调用该接口获取场景
        //get_eq_parm->mode_index = get_mic_current_scene(); //混响流调用该接口获取场景
        ret = 1;
    }

    //大部分节点参考此节点添加，修改对应节点名称即可
    if (!effect_strcmp(name->name, "Drc*Media")) {
        struct eff_default_parm *get_parm = (struct eff_default_parm *)arg;
        get_parm->cfg_index = 0;
        get_parm->mode_index = get_current_scene(); //媒体流调用该接口获取场景
        //get_parm->mode_index = get_mic_current_scene(); //混响流调用该接口获取场景
        ret = 1;
    }

46. JL701N_le_audio_2.0.0Patch02.14 广播主机模式下打断播放提示音异常异常打印：
替换文件：
bugfix_lea_big_mode_2.0.0_p02.14.zip
47. JL701N_le_audio_2.0.0Patch02.14 三合一问题修复【金山文档 | WPS云文档】 btctrler_修复连上两个mic后断开第一个mic卡顿和三合一+tws卡顿问题+连两个mic打断提示音卡顿
https://www.kdocs.cn/l/cfF3Y86ahIWD

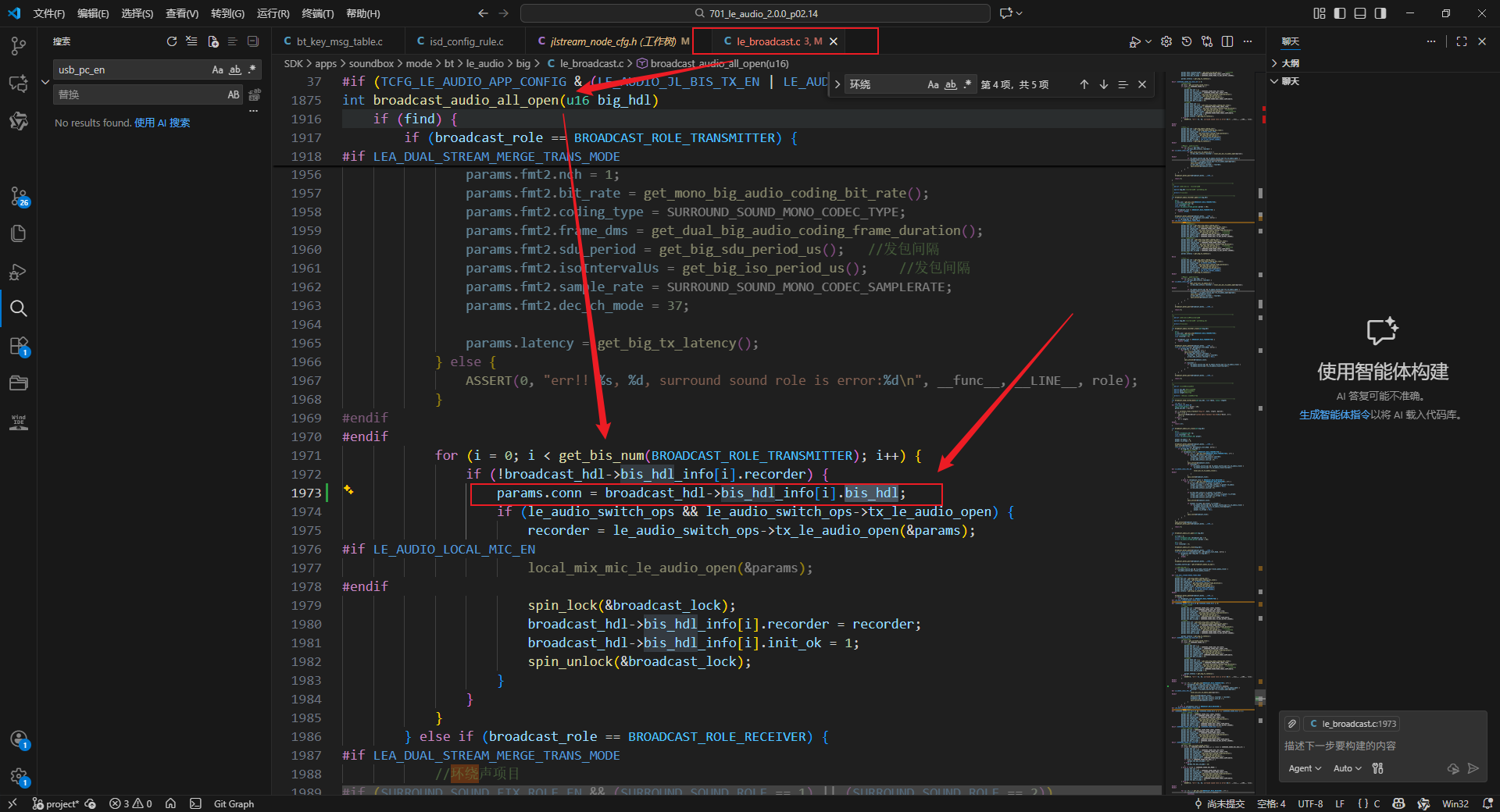

48. JL701N_le_audio_2.0.0Patch02.14 广播固定发送端先开广播后播蓝牙音乐，播放两分钟会卡顿修改方法：
增加如下代码：

params.conn = broadcast_hdl->bis_hdl_info[i].bis_hdl;

49. JL701N_le_audio_2.0.0Patch02.14 鸿蒙6.0系统无法通过MAP获取手机时间，且先连电脑后连手机无法触发MAP弹窗修改方法：替换如下补丁。
701_le_200_02.14_修复鸿蒙6.0无法通过MAP获取时间和先连电脑后再连手机无法触发MAP弹窗的问题.rar

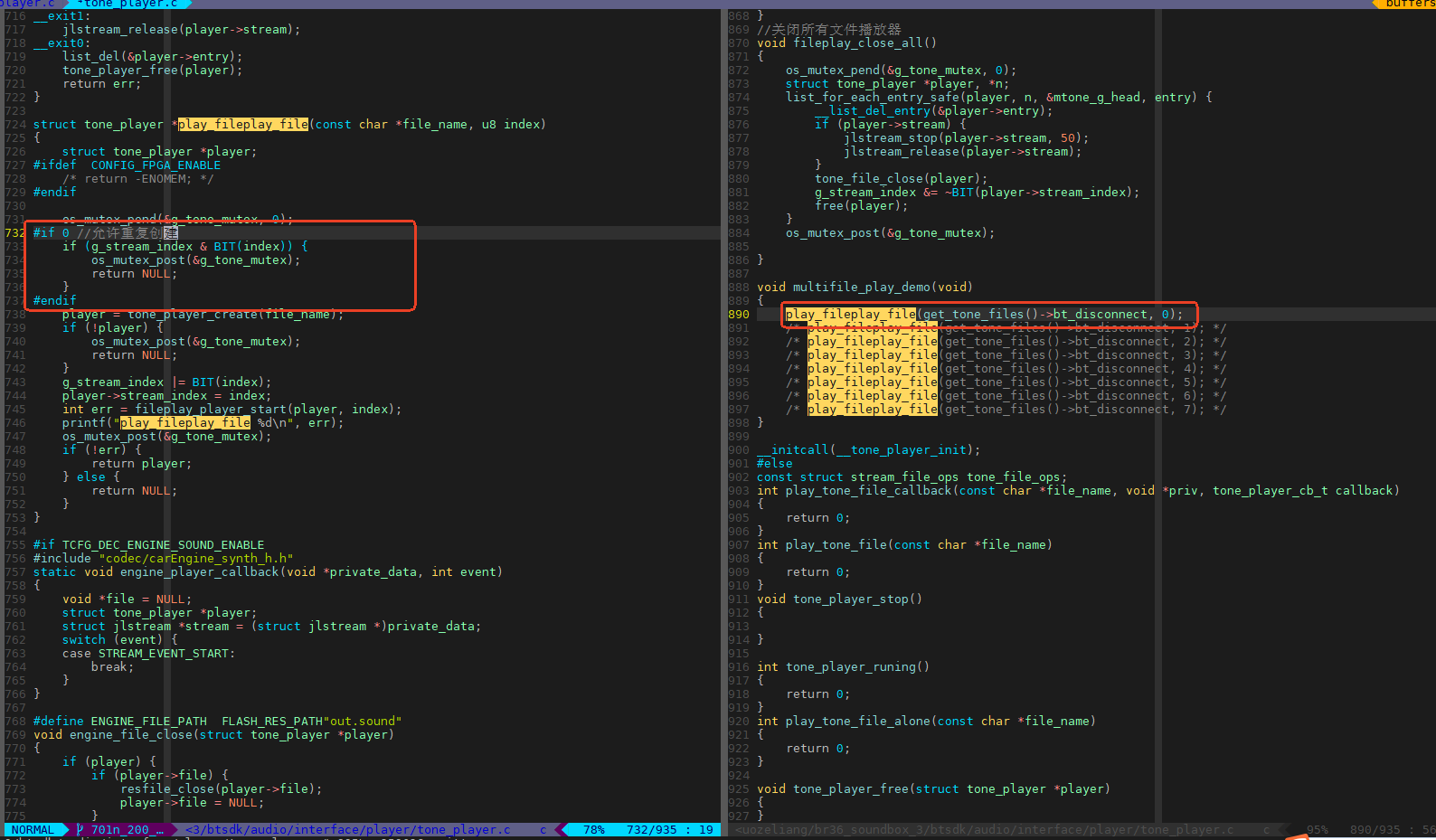

50. le_audio-JL701N-2.0.0-patch_02.14 多文件叠加播放新增流结束播放不主动释放,导致重复触发多文件叠加播放死机处理方法：更换库，index固定传0，不需要在工具创建那么多数据流了，可以重复创建
多文件叠加播放.rar media.a库文件

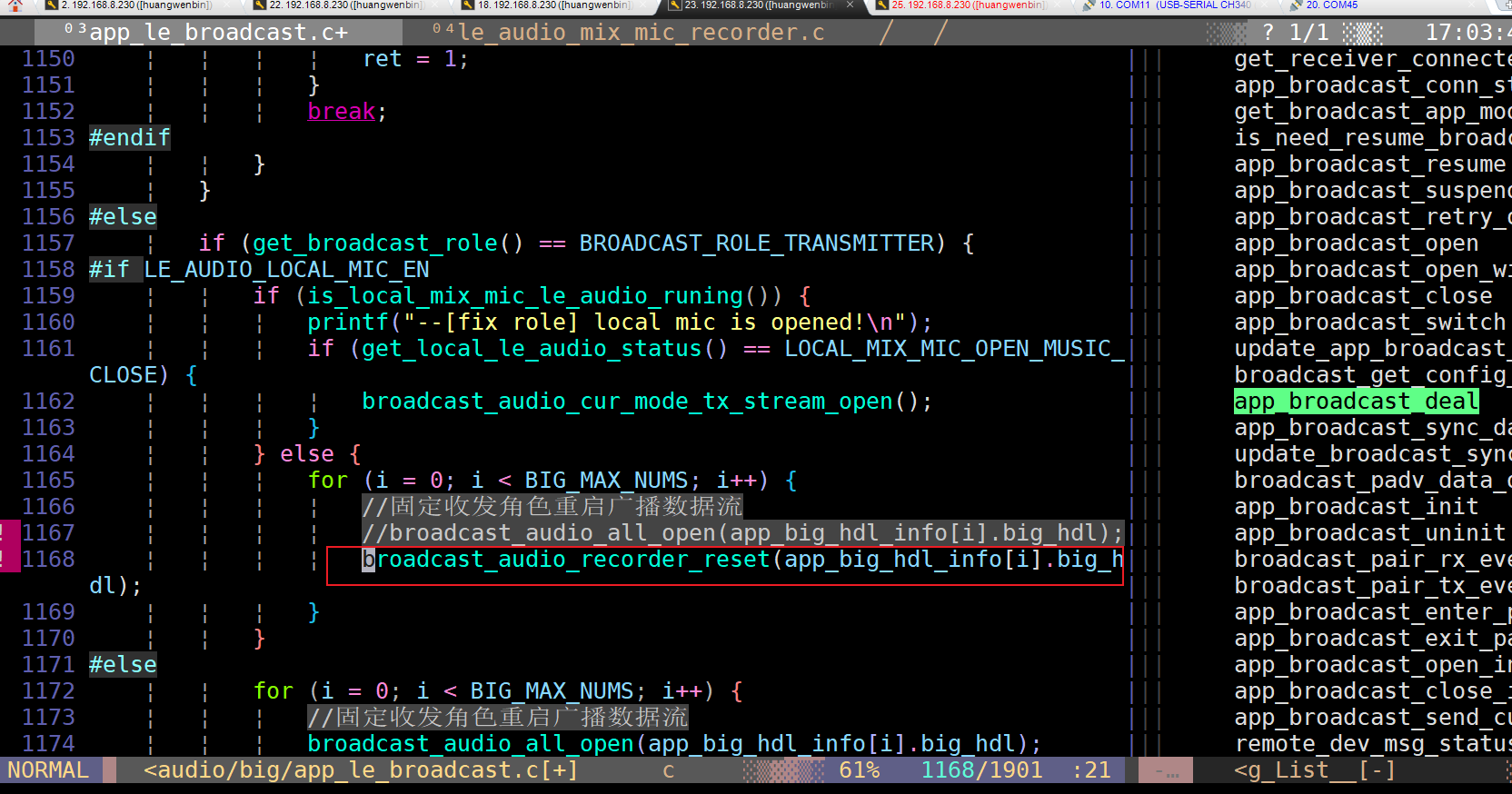

51. le_audio-JL701N-2.0.0-JL701N-demo-patch_02.14 使能叠加MIC广播，先进入广播再手机播放音乐会导致无声使用broadcast_audio_recorder_reset，重新打开广播录音器
52. le_audio-JL701N-2.0.0-JL701N-demo-patch_02.15 蓝牙PA功放添加 //BR28 可视化用下面api代替
void bt_set_rxtx_status_io(u32 tx_pin, u32 rx_pin);
53. le_audio-JL701N-2.0.0-JL701N-demo-patch_02.12 之后版本 3in1 连接AC706N 无线麦无声问题。（包括连之前SDK广播声音解码异常）修改方法：变量写1 兼容之前的SDK版本

const int JLA_V2_CODEC_WITH_FRAME_HEADER = 1;//jla_v2编解码是否带2个byte的头信息，注意这2个byte 的头信息没有算到编解码的码率里面

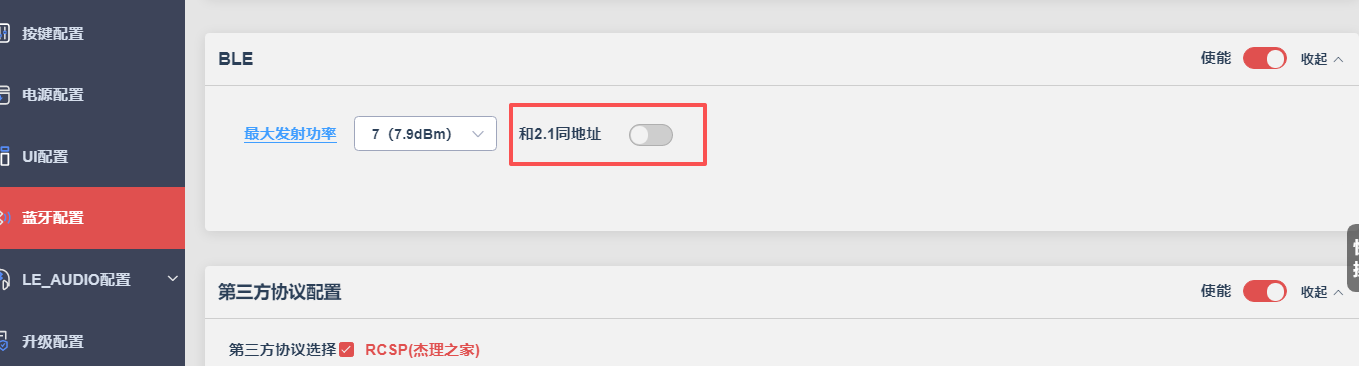

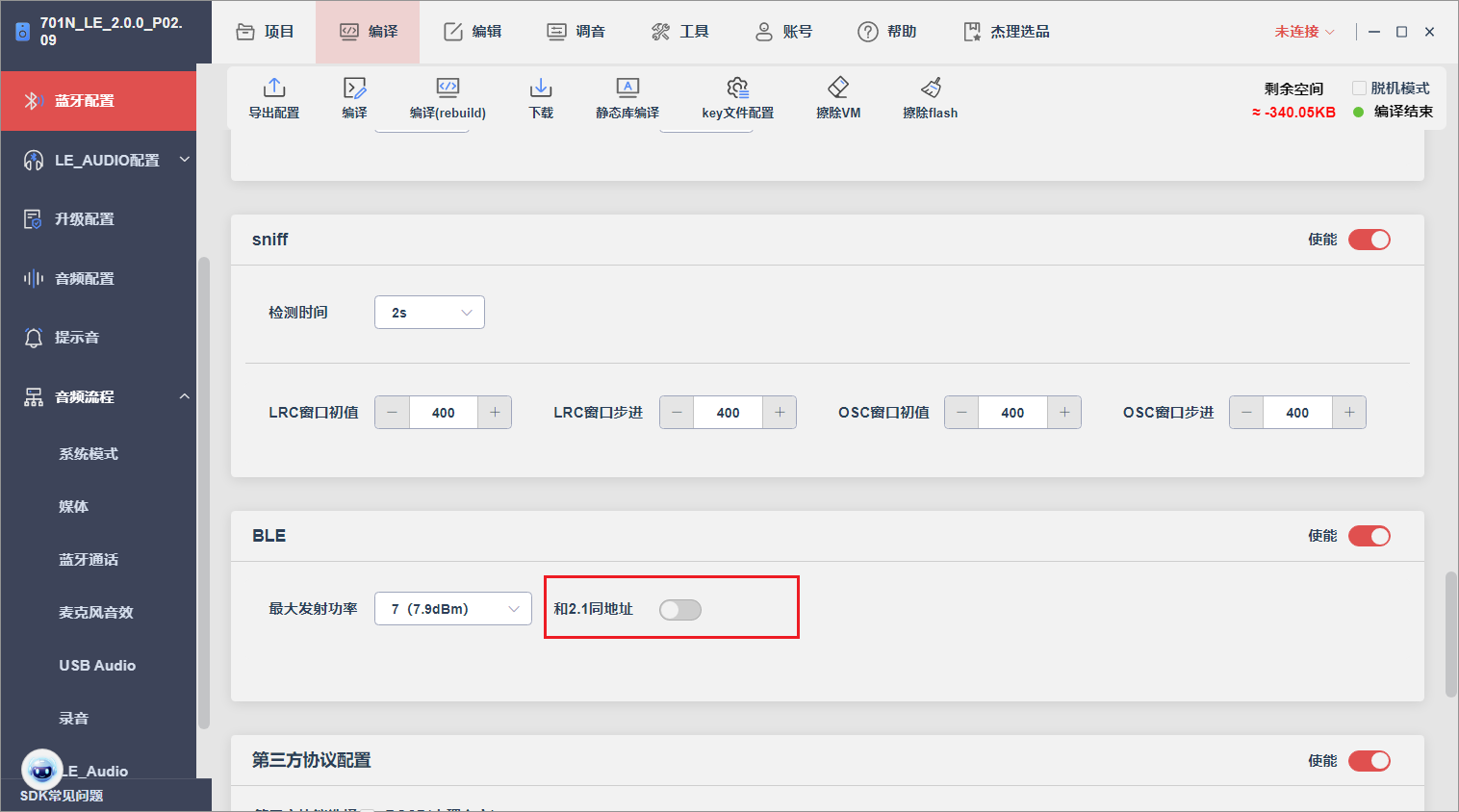

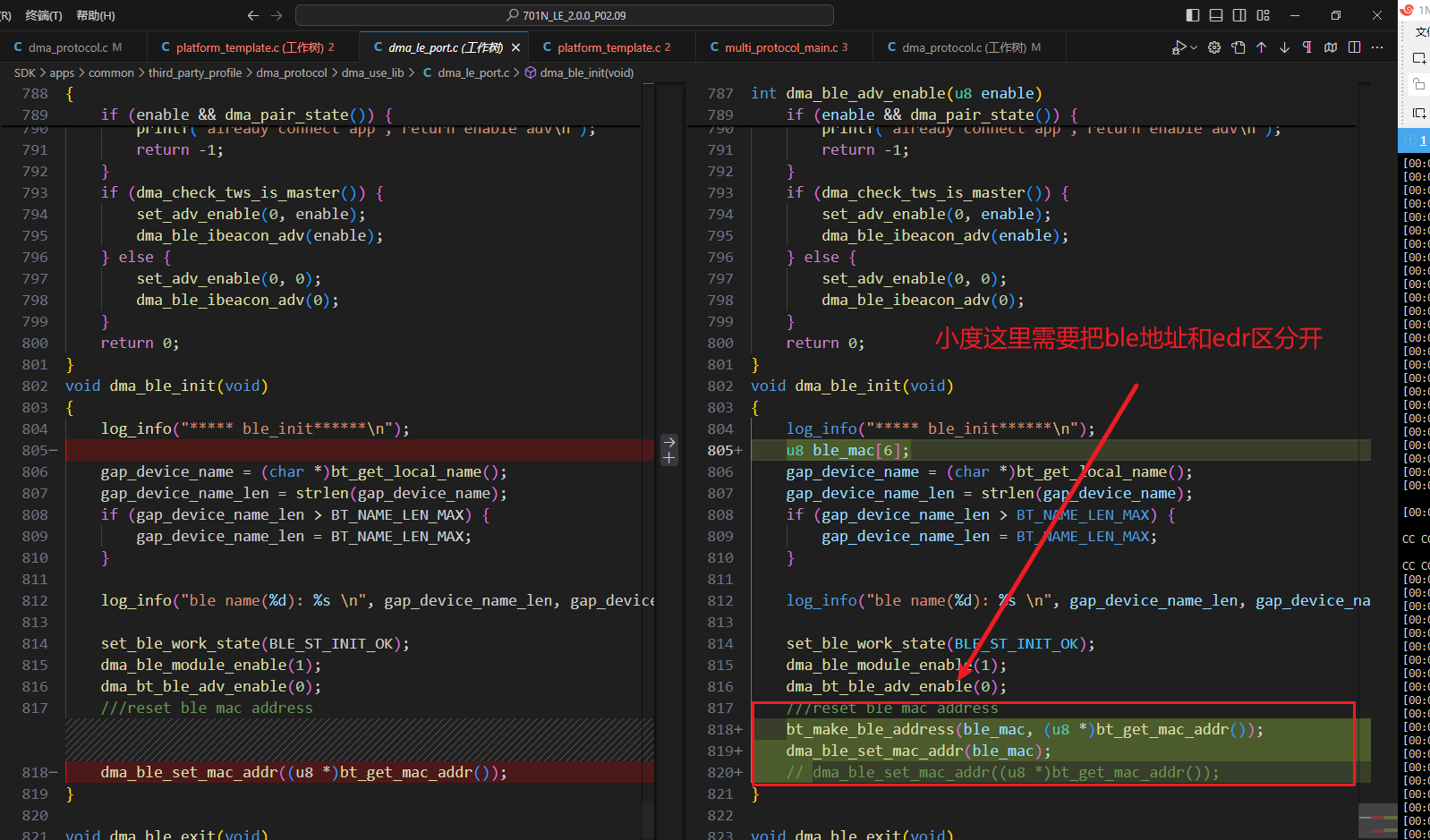

le_audio-JL701N-2.0.0-patch_02.15 苹果手机的最左侧页面显示的耳机电量会问题原因：ble edr同地址问题
问题处理：关闭同地址配置

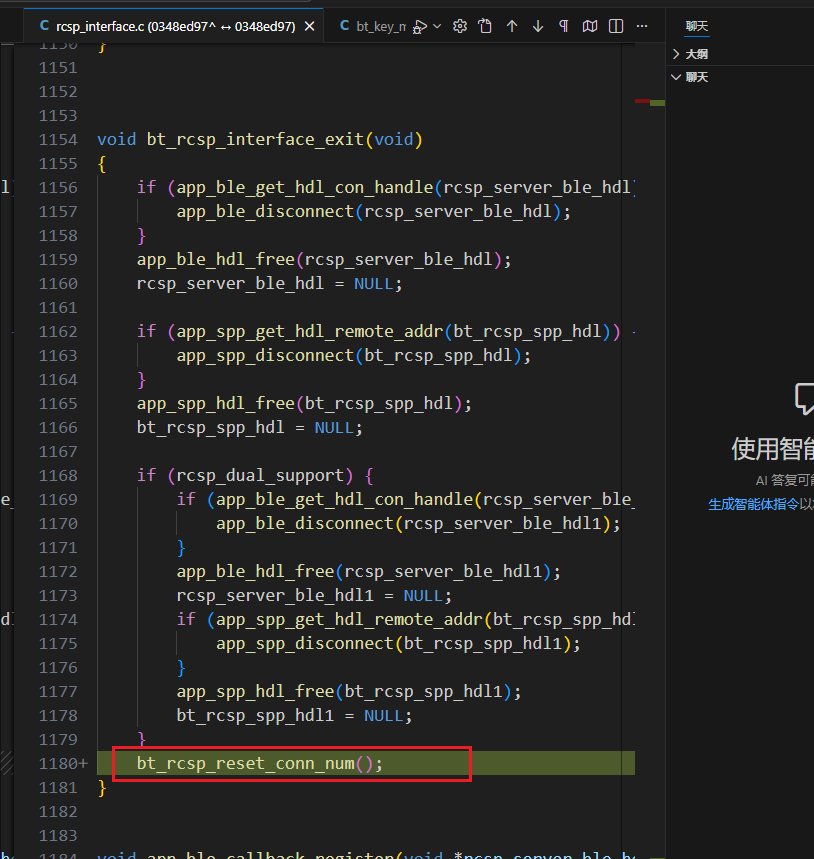

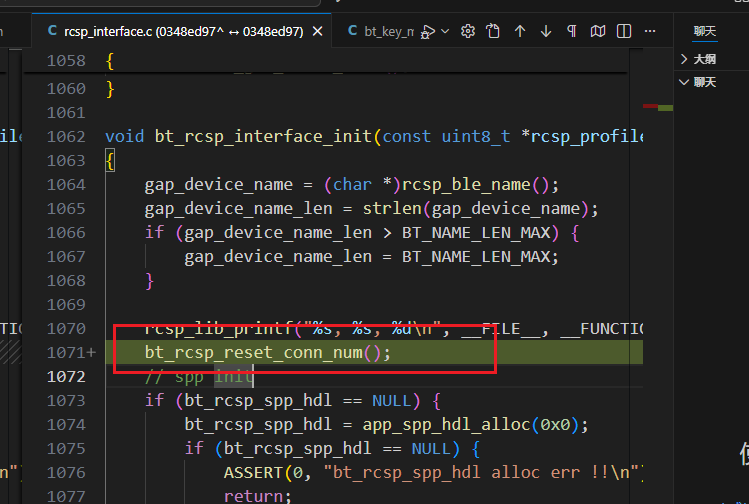

le_audio-JL701N-2.0.0-patch_02.14 不开后台从其他模式切回蓝牙模式后，RCSP没有回连且搜索不到问题原因：退出 RCSP，没有把ble通道数量清零
问题处理：在rcsp_interface.c增加如下接口，并在截图位置调用。

void bt_rcsp_reset_conn_num(void)
{
    rcsp_lib_printf("bt_rcsp_reset_conn_num\n");
    g_rcsp_adt_conn_num = 0;
    g_rcsp_ble_conn_num = 0;
    g_rcsp_spp_conn_num = 0;
}

56. le_audio-JL701N-2.0.0-patch_02.14 RCSP先连ble再连edr第一次会连接失败问题原因：ble edr同地址问题
问题处理：关闭同地址配置

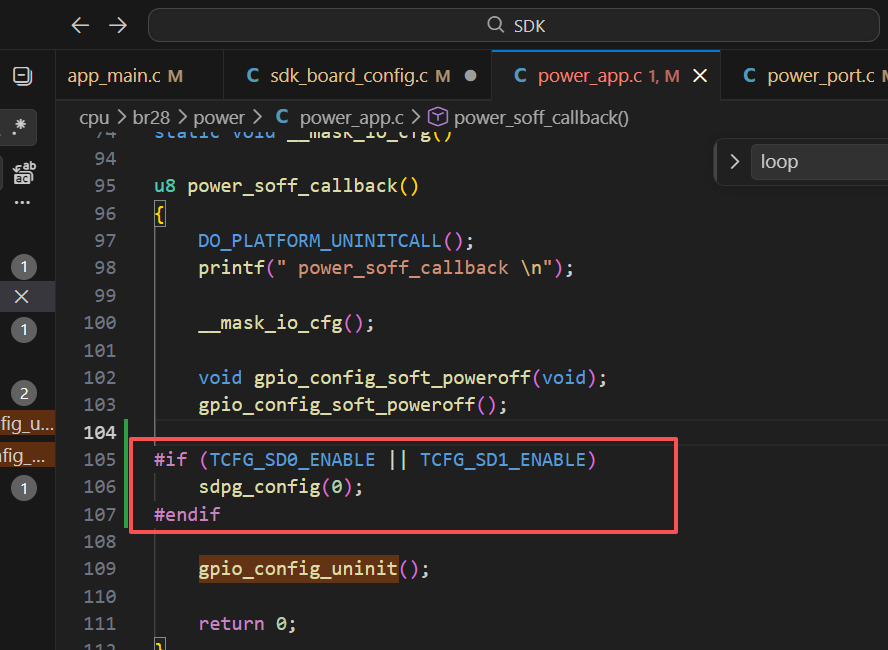

57. le_audio-JL701N-2.0.0-patch_02.15 sd 卡维持IOPE05脚为高电平升级后，PE5 脚仍旧是高电平的原因：PE05 脚同时是 sdpg ，所以需要做关闭sdpg 处理
解决办法：软关机时候加多 sdpg_config(0);
58. le_audio-JL701N-2.0.0-patch_02.15 开启AAC使能，插卡播放AAC音频失败处理方法：
在app_config.h文件使能TCFG_DEC_M4A_ENABLE即可。

le_audio-JL701N-2.0.0-patch_02.15 配置仅IIS输出，PC从机模式，添加单MIC通话节点后，USB MIC上行无声。打印MMMMM卡顿，写卡通话算法的参考数据通道1为空，导致无法消除回声问题——20260410-CJD 以下修改：
确保TCFG_AUDIO_CVP_OUTPUT_WAY_IIS_ENABLE的宏为使能状态
IIS输出，PC通话，使能回音消除，全局采样率需要设置为48000。避免报断言死机

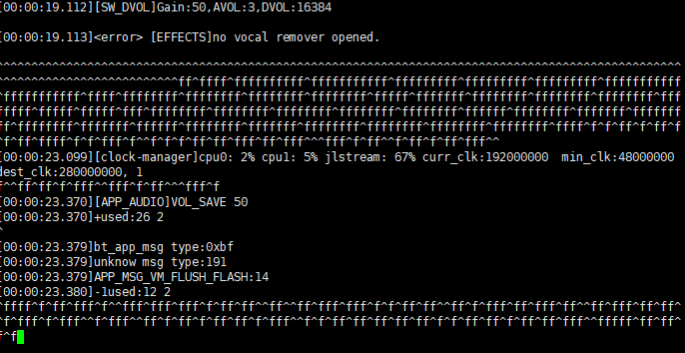

USB-Audio，PC MIC的播放同步节点需要调整到30或者50ms。避免出现打印MMMMM，导致的卡顿或者上行无声、算法参考数据为0问题
增加以下修改，修复USB MIC上行通话无声（远端无声）问题
1. 如果是24bit位宽，则需要在单MIC通话节点的前面，插入BitWidthConvert节点
2. 如果配置24bit，加了位宽转换，pc-mic音频流协商失败无声（单mic通话与播放同步节点协商失败），那么在播放同步前再加一个位宽转换节点，或者通过加一个bypass-EQ节点即可

u8 pc_mic_is_open(void)
{
    return (g_pc_mic_state == PC_MIC_STA_OPEN);
}

#if TCFG_AUDIO_CVP_OUTPUT_WAY_IIS_ENABLE && (defined TCFG_IIS_NODE_ENABLE)
    extern u8 pc_mic_is_open(void);
    int iis_sample_rate = audio_iis_get_sample_rate(audio_cvp_ref_iis_hdl_get());
    if (pc_mic_is_open()) {
        printf("%s %d\n", __func__, __LINE__);
        audio_cvp_ref_src_open(STREAM_SCENE_PC_SPK, TCFG_AUDIO_GLOBAL_SAMPLE_RATE, fmt->sample_rate, 2);
    } else {
        printf("%s %d\n", __func__, __LINE__);
        audio_cvp_ref_src_open(hdl->scene, iis_sample_rate, fmt->sample_rate, 2);
    }
    printf("%s, hdl->scene %d, fmt->sample_rate %d, iis_sample_rate %d", __func__, hdl->scene, fmt->sample_rate, iis_sample_rate);
#endif

5、以下重启reboot_aec代码处增加忽略参考数据。避免aec_reboot内部状态一直卡住，get_audio_aec_rebooting()不返回重启成功状态，导致无法对齐IIS外部参考数据。（非必要的，如果碰到了触发aec_reboot后无声的问题，可以增加此修改）

audio_cvp_ioctl(CVP_OUTWAY_REF_IGNORE, 1, NULL);

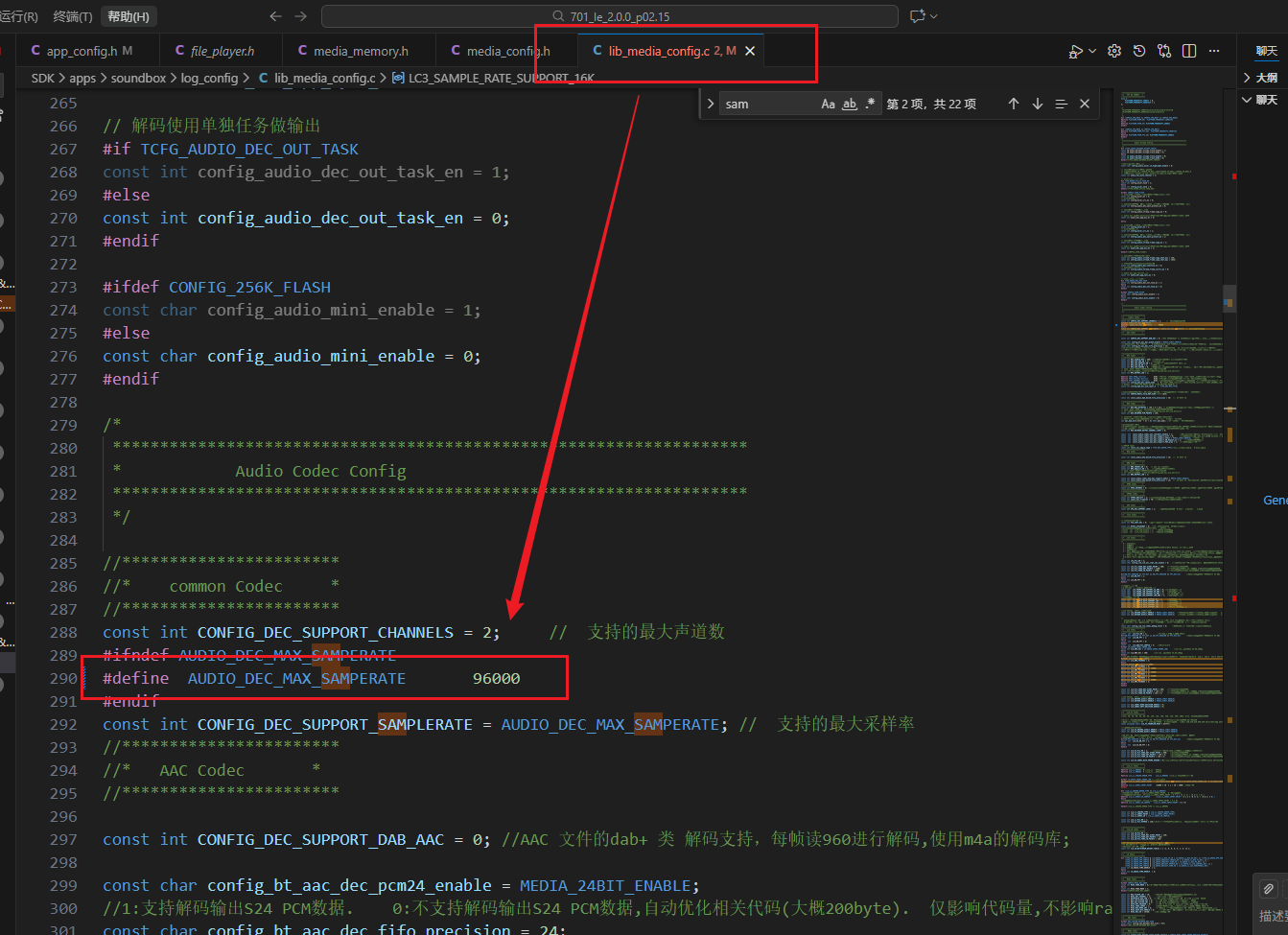

60. le_audio-JL701N-2.0.0-patch_02.15 开启FLAC使能，无法播放24bit96k采样率的flac本地音乐文件处理方法：
修改解码支持的最大采样率为96K即可。

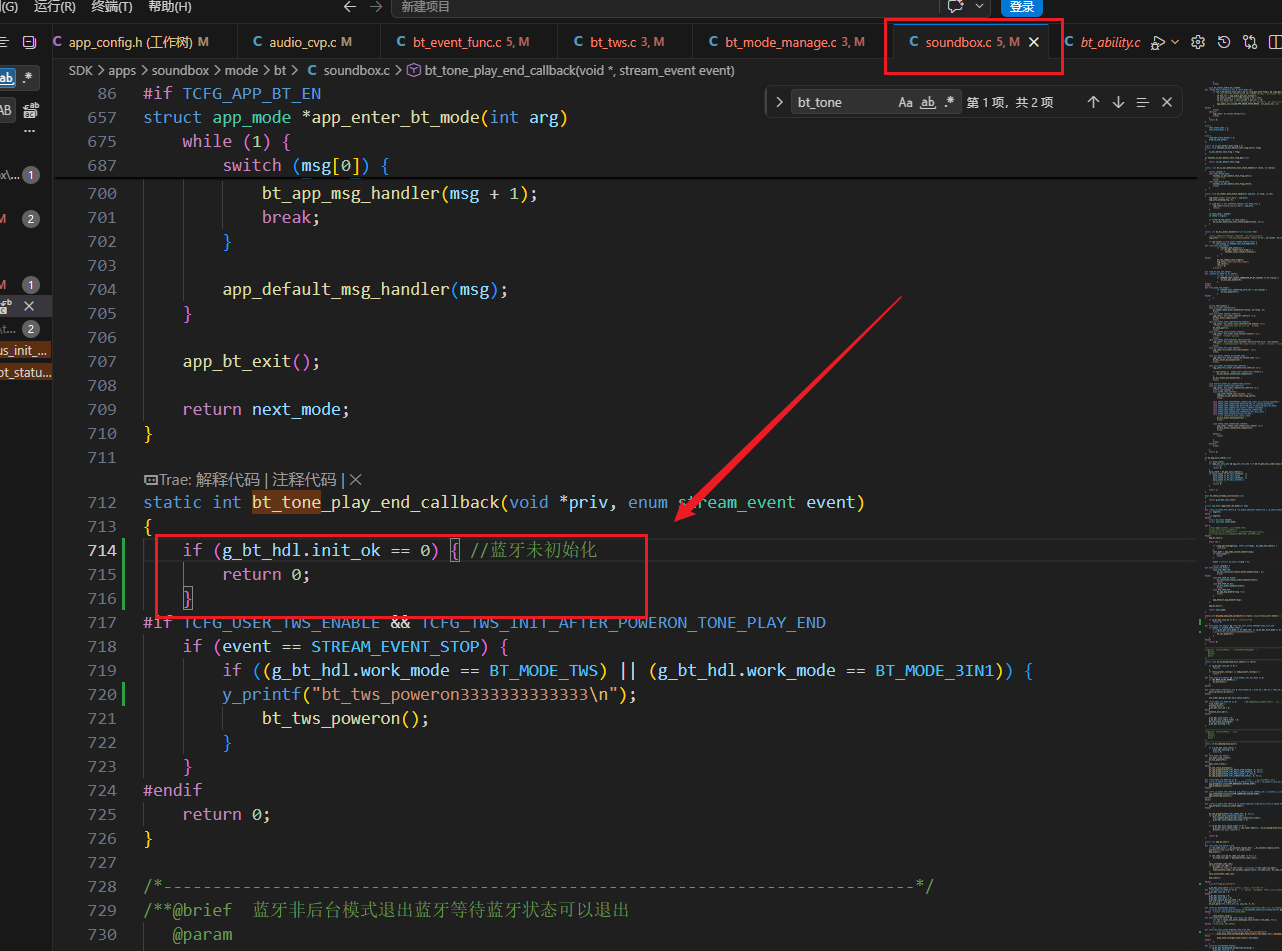

61. le_audio-JL701N-2.0.0-patch_02.15 开TWS，测试盒升级后第一次开机不会打开可发现可连接根本原因：
蓝牙模式提示音回调触发的比BT_STATUS_INIT_OK事件早导致的，回调接口会调用bt_tws_poweron接口，此时蓝牙协议栈还未初始化完成，就会导致后续的蓝牙状态不对。
处理方法：
在提示音回调事件中，增加蓝牙初始化状态判断条件，如下。

    if (g_bt_hdl.init_ok == 0) { //蓝牙未初始化
        return 0;
    }

62. le_audio-JL701N-2.0.0-patch_02.14 RCSP开启后，获取不到蓝牙歌词。蓝牙歌词的回调和杰理之家歌词的回调合并了，不在之前的处理函数中。

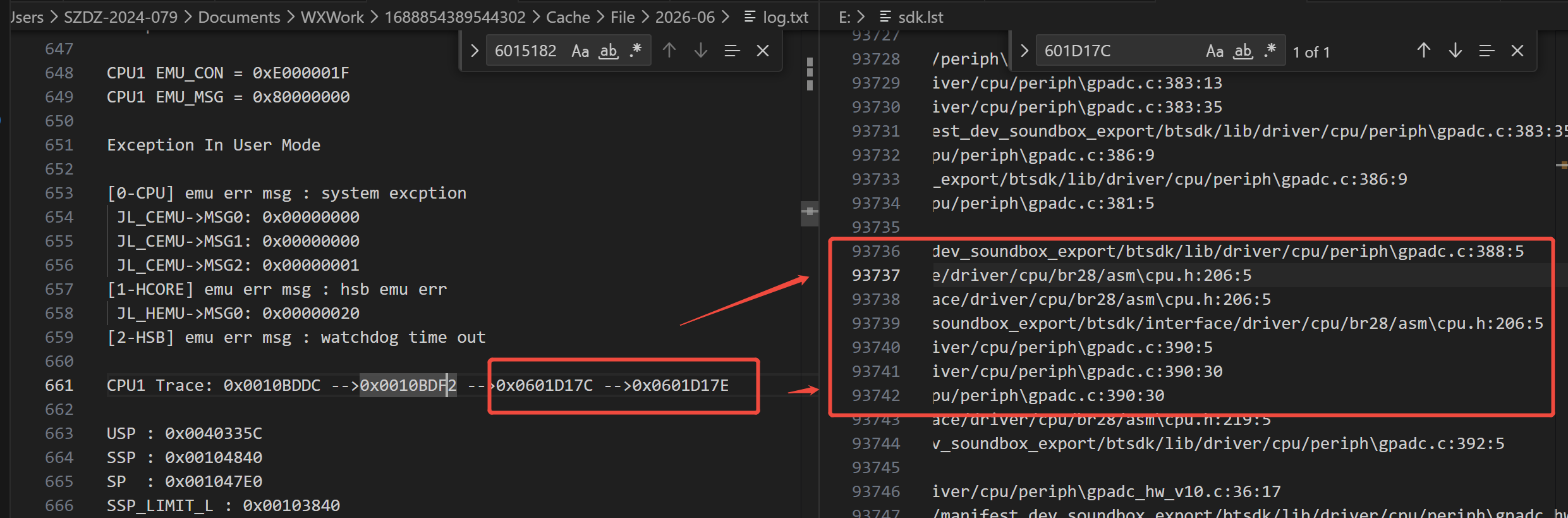

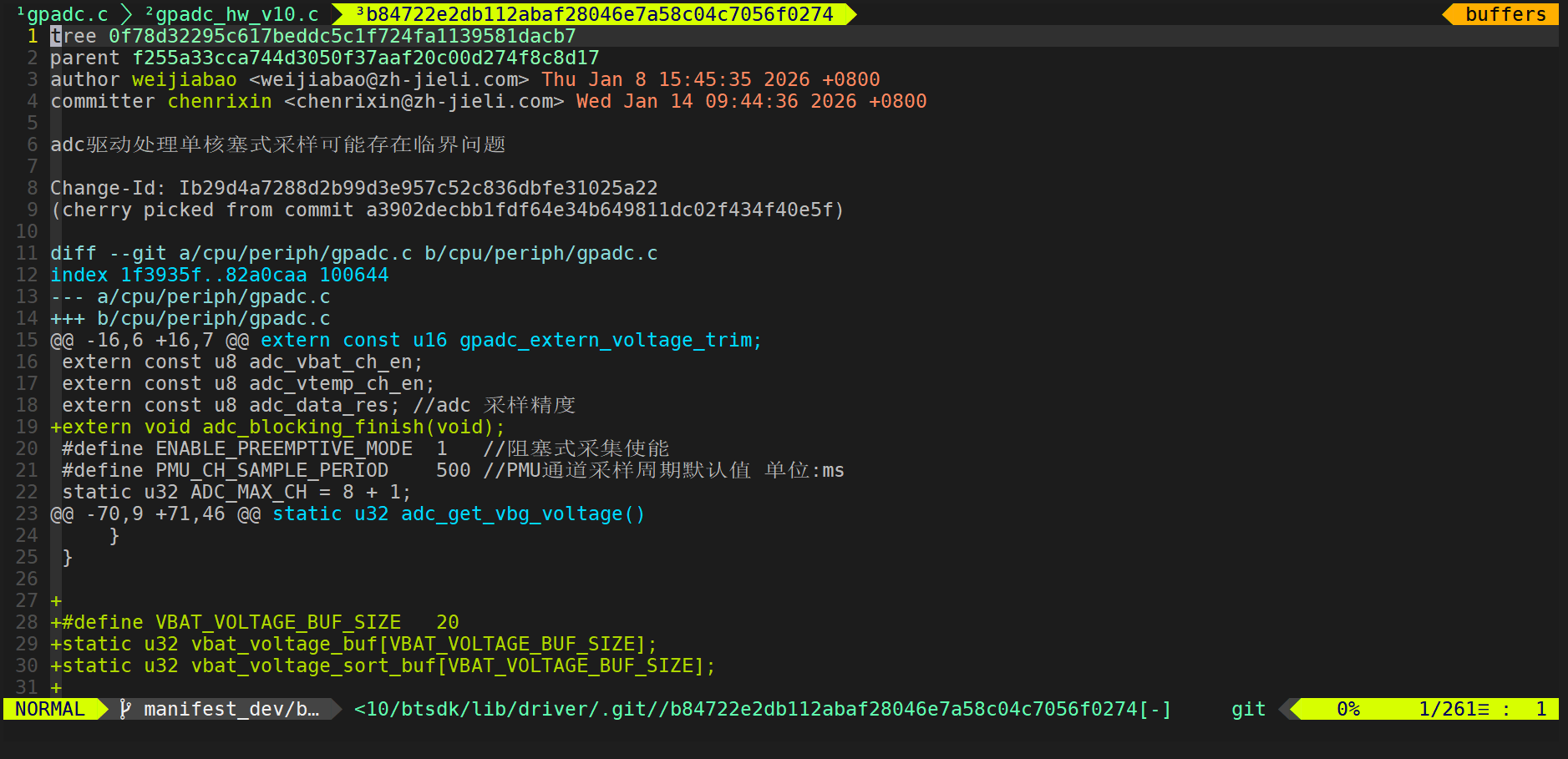

le_audio-JL701N-2.0.0-patch_02.14 - 阻塞获取AD值，调用adc_get_value_blocking函数低概率出现看门狗死机问题看门狗死机，死机位置：位于gpadc.c: 388 -390
原因：adc驱动阻塞式采样存在临界问题，导致卡住
解决方案：替换以下cpu.a库
cpu-20260603-1529-优化ADC驱动阻塞式读取临界问题-看门狗死机-baseon-git20250913(02.14)--by-jiabao.a
le_audio-JL701N-2.0.0-patch_02.14 配置双备份升级，但没有生成db_update_data.bin文件原因：SDK的下载目录工具没有更新

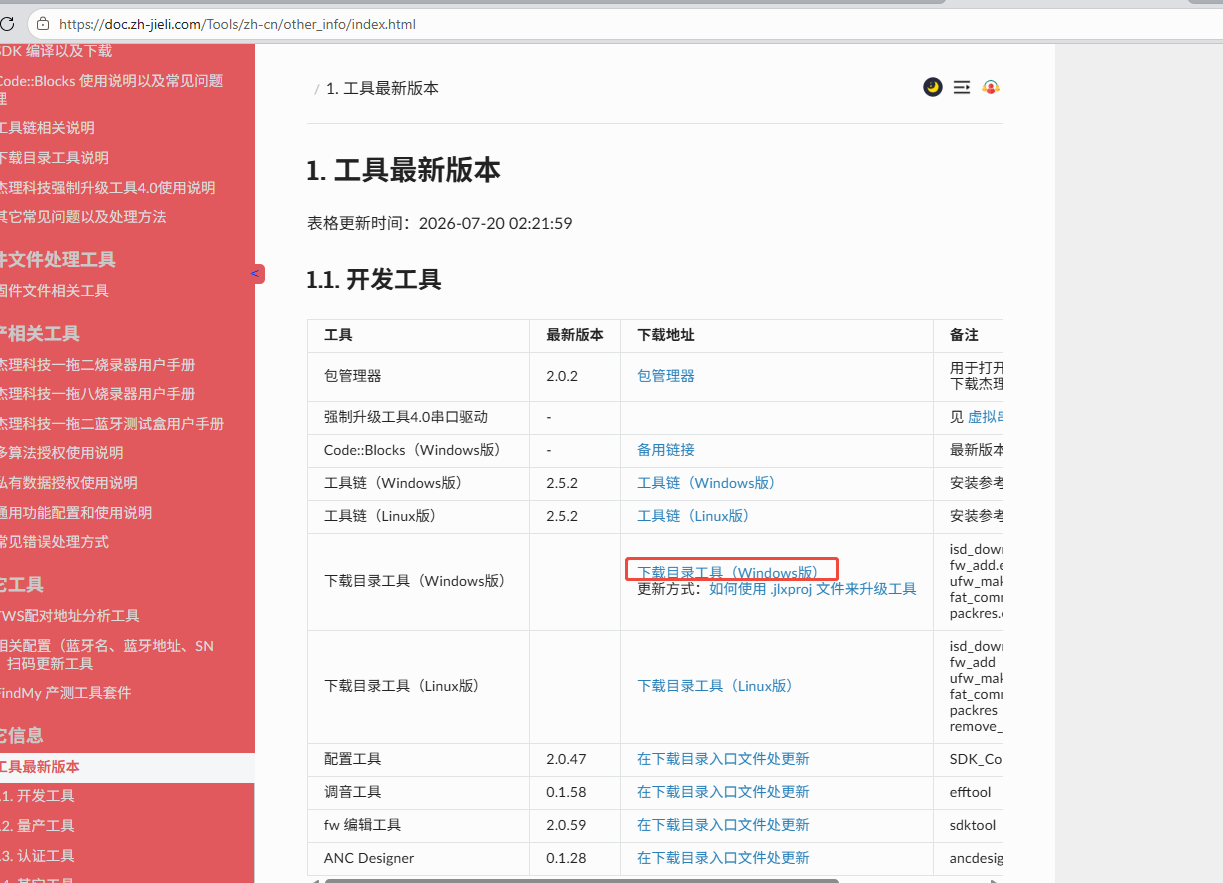

处理方案：获取更新替换SDK里面的这几个exe
https://doc.zh-jieli.com/Tools/zh-cn/other_info/index.html
le_audio-JL701N-2.0.0外挂FM单声道输入，dac单声道输出声音变调 le_audio-JL701N-2.0.0-patch_02.14、le_audio-JL701N-2.0.0-patch_02.15

        if (hdl->ch_num > 1) {
            fmt->channel_mode   = AUDIO_CH_LR;
        } else {
            fmt->channel_mode   = AUDIO_CH_L;
        }

le_audio-JL701N-2.0.0(patch_02.14)版本sdk ，打开TWS + 通话下行固定16K + 关闭手机铃声(开启本地铃声) 后远端打电话接听的时候触发死机问题复现问题：反汇编信息的死机错误都是访问空白内存导致的死机
解决办法：将config_audio_dac_dma_buf_realloc_enable 修改为0。
问题处理
jl701n_le_audio_v100 与706无线麦之间的通信说明

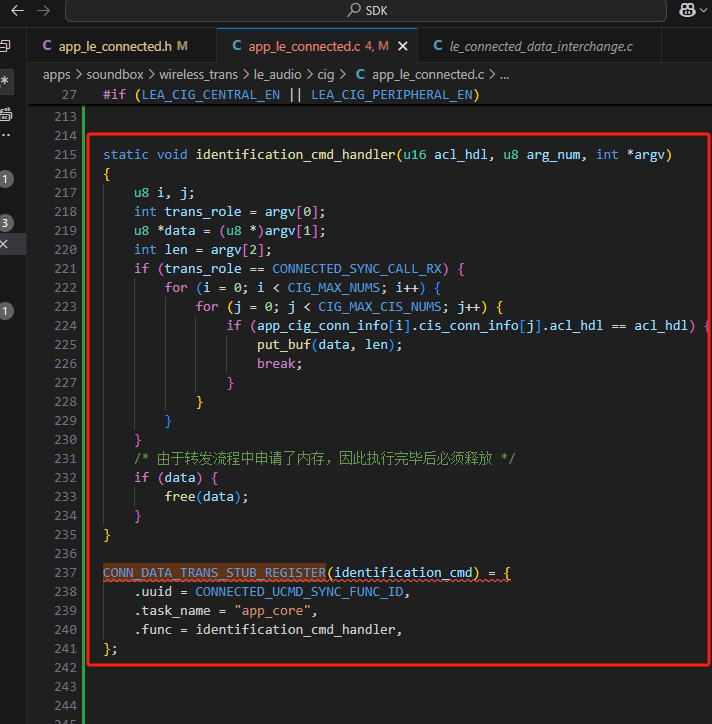

需要增加解析命令回调

static void identification_cmd_handler(u16 acl_hdl, u8 arg_num, int *argv)
{
    u8 i, j;
    int trans_role = argv[0];
    u8 *data = (u8 *)argv[1];
    int len = argv[2];
    if (trans_role == CONNECTED_SYNC_CALL_RX) {
        for (i = 0; i < CIG_MAX_NUMS; i++) {
            for (j = 0; j < CIG_MAX_CIS_NUMS; j++) {
                if (app_cig_conn_info[i].cis_conn_info[j].acl_hdl == acl_hdl) {
                    put_buf(data, len);
                    break;
                }
            }
        }
    }
    /* 由于转发流程中申请了内存，因此执行完毕后必须释放 */
    if (data) {
        free(data);
    }
}

CONN_DATA_TRANS_STUB_REGISTER(identification_cmd) = {
    .uuid = CONNECTED_UCMD_SYNC_FUNC_ID,
    .task_name = "app_core",
    .func = identification_cmd_handler,
};

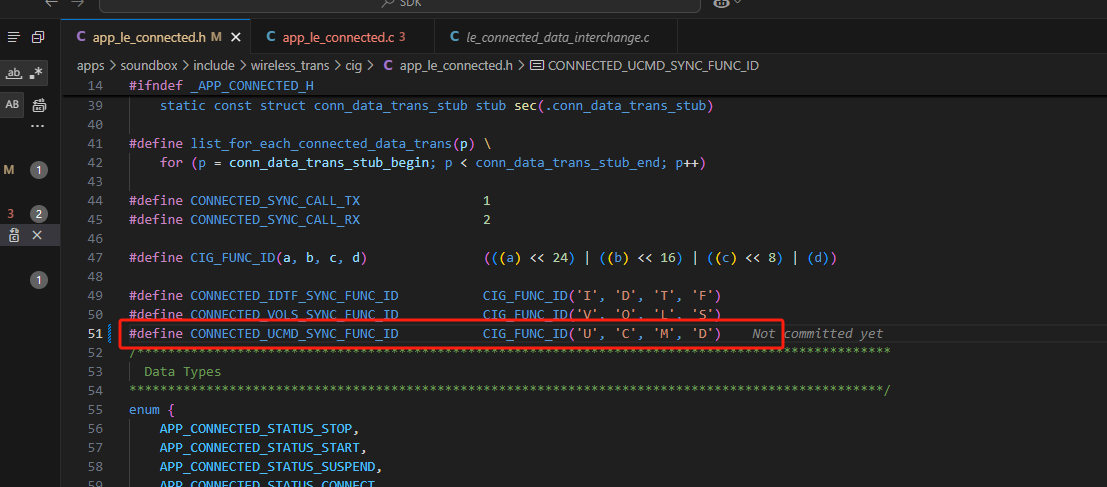

#define CONNECTED_UCMD_SYNC_FUNC_ID           CIG_FUNC_ID('U', 'C', 'M', 'D')

2. 发送命令demo，自行根据主从机角色调用不同接口去收发命令

    case   KEY_MASTER_SEND_TO_SLAVE :
        u_data++;
        printf(" KEY_MASTER_SEND_TO_SLAVE u_data is %d \n", u_data);
        connected_send_data_to_sibling(CONNECTED_UCMD_SYNC_FUNC_ID, &u_data, sizeof(u_data), CONNECTED_DEVICE_IDENTIFICATION_L);
        break;
    case   KEY_SLAVE_SEND_TO_MASTER :
        u_data++;
        printf(" KEY_SLAVE_SEND_TO_MASTER u_data is %d \n", u_data);
        connected_send_data_to_sibling(CONNECTED_UCMD_SYNC_FUNC_ID, &u_data, sizeof(u_data), CONNECTED_DEVICE_IDENTIFICATION_M);
        break;

3. 由于默认le_audio 1.0.0 版本sdk 注册同步结构体没有成功，需要加上以下修改，一定要rebuild

enum {
    CONNECTED_EVENT_SYNC_TYPE = 0xA1,
    CONNECTED_KEY_SYNC_TYPE = 0xA2,
    CONNECTED_DATA_TRANSMIT_TYPE = 0xA3,
};

#if (LEA_CIG_CENTRAL_EN || LEA_CIG_PERIPHERAL_EN)
connected_event_sync
connected_data_transmit
connected_key_sync
#endif

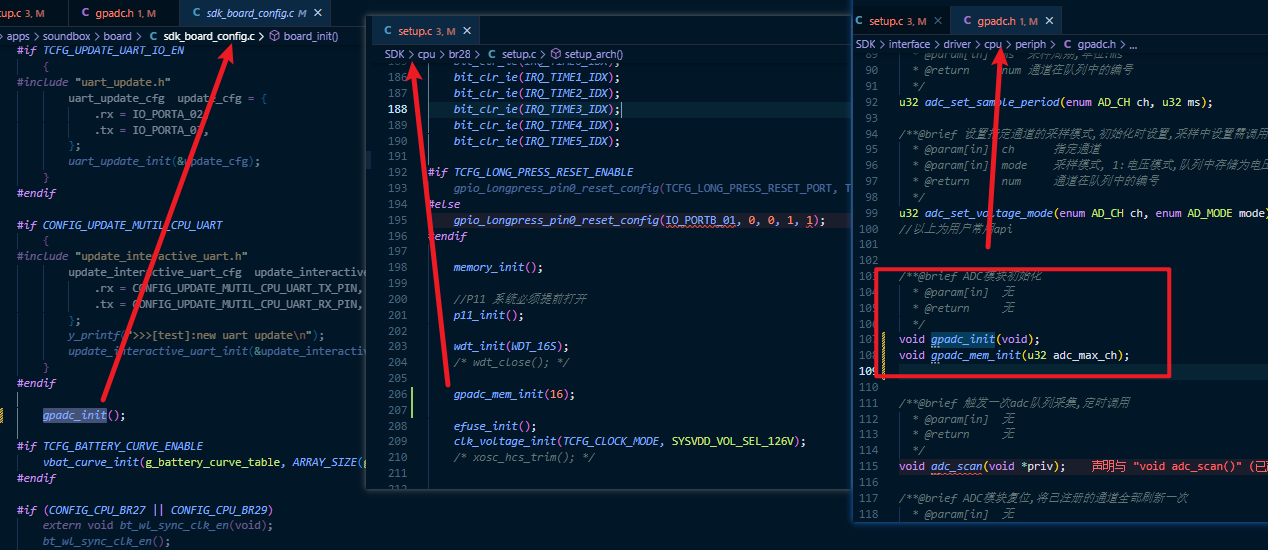

le_audio-JL701N-2.0.0-JL701N-demo-patch_02.03处理gpadc不能设置转换通道数量的问题。问题原因：新版本将gpadc.c放到了库里面，无法直接改最大转换通道数。
解决办法: 新增接口由客户自己去设置。
cpu_le_audio-JL701N-2.0.0-JL701N-demo-patch_02.03_修改cpu库解决gpadc不能设置数量的问题.7z

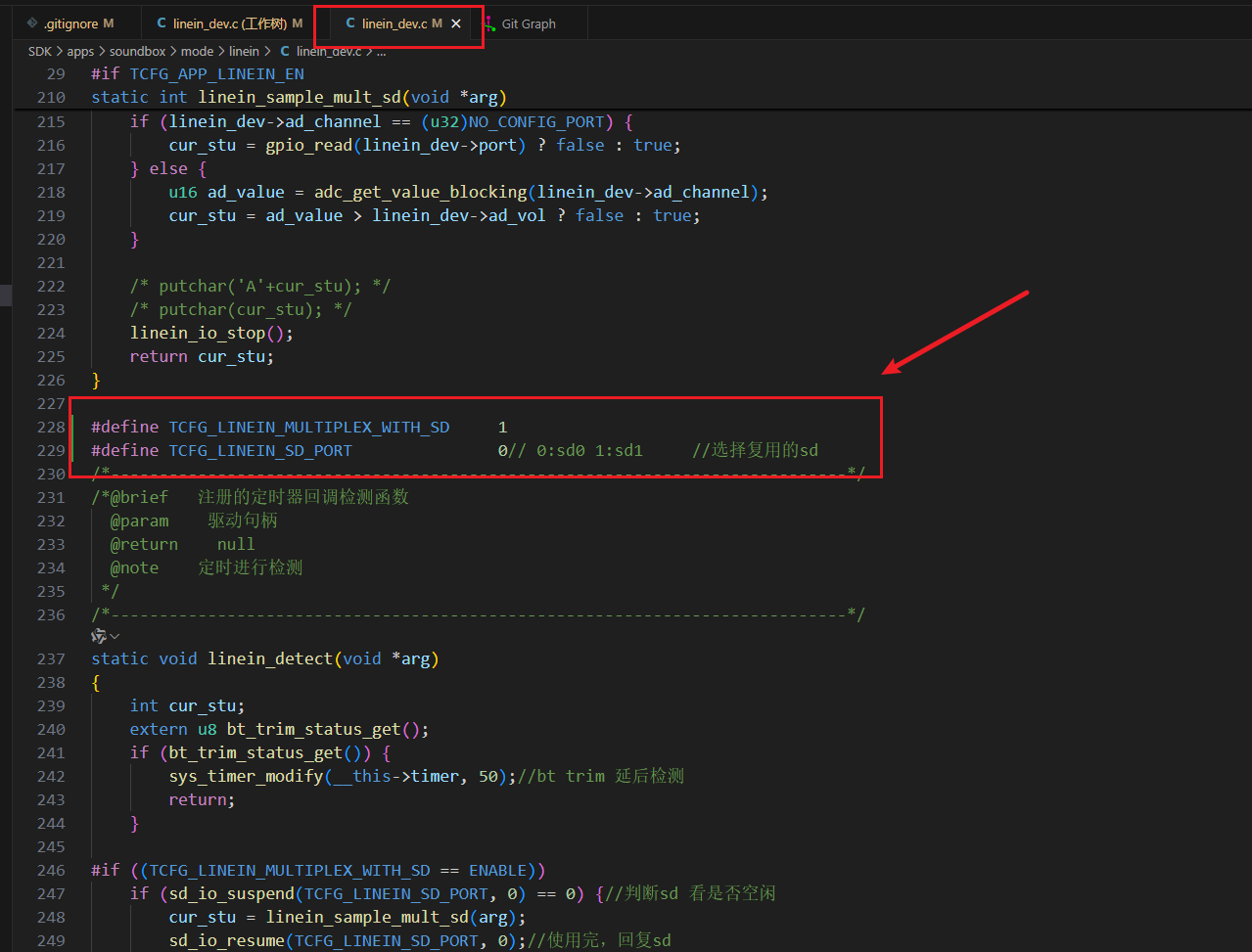

JL701N_le_audio_2.0.0(Patch02.02) SDK SD CMD和linein检测脚复用方法处理方法：
增加以下两个宏定义

#define TCFG_LINEIN_MULTIPLEX_WITH_SD     1
#define TCFG_LINEIN_SD_PORT               0// 0:sd0 1:sd1     //选择复用的sd

Gitlab地址：Files · feature_2.0.0(02.02)_SD_CMD和linein检测脚复用 · 自由品牌 / 客户支持 / 可视化SDK / le_audio / JL701Nle_audio_2.0.0 · GitLab
4. JL701N_le_audio_2.0.0(Patch02.14)设置录音文件时间

FILE *file_recorder_open_file(struct file_recorder *recorder, const char *fname)
{
    //文件系统时间必须在open文件之前
    fat_set_datetime_info(2025,10,30,9,50,34);
    recorder->file = fopen(fname, "w+");
    if (!recorder->file) {
        printf("open file %s faild\n", fname);
        return NULL;
    }
    jlstream_set_enc_file(recorder->stream, recorder, &recorder_fops);
    printf("open file %s suss\n", fname);

    struct vfs_attr attr;
    struct sys_time time;
    //获取文件属性
    fget_attrs(recorder->file,&attr);
    time=attr.crt_time;

    r_printf("crt_time attr :%d %d %d %d %d %d",time.year,time.month,time.day,
        time.hour,time.min,time.sec
    );
    time=attr.wrt_time;
    g_printf("wrt_time attr :%d %d %d %d %d %d",time.year,time.month,time.day,
        time.hour,time.min,time.sec
    );
    time=attr.acc_time;//fat文件系统没有acc属性 数据错误可以忽略
    y_printf("acc_time attr :%d %d %d %d %d %d",time.year,time.month,time.day,
        time.hour,time.min,time.sec
    );

    return (FILE *)recorder->file;
}

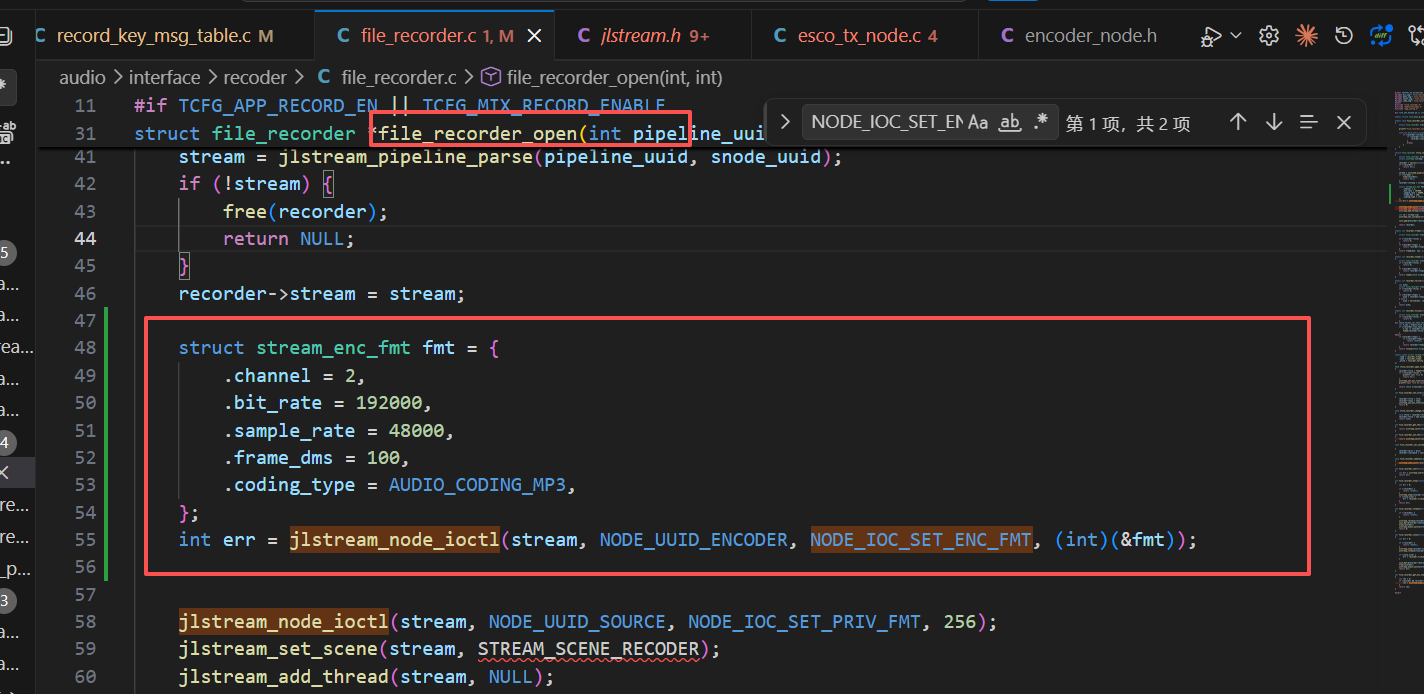

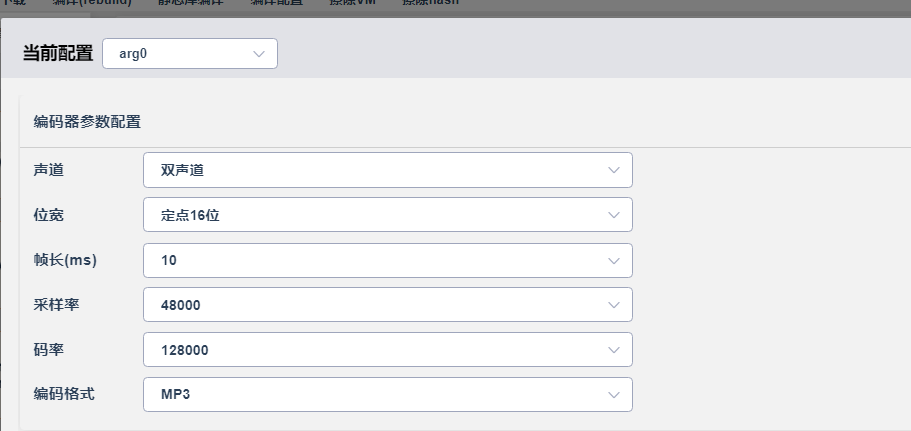

JL701N_le_audio_2.0.0(Patch02.14)录音格式修改参考问题：录音音频流中的编码那节点可设置的码率参数最大到128K，若是需要更高码率的录音文件格式，则可以在代码修改。
修改办法：


    struct stream_enc_fmt fmt = {
        .channel = 2,
        .bit_rate = 192000,
        .sample_rate = 48000,
        .frame_dms = 100,
        .coding_type = AUDIO_CODING_MP3,
    };
    int err = jlstream_node_ioctl(stream, NODE_UUID_ENCODER, NODE_IOC_SET_ENC_FMT, (int)(&fmt));

演示案例分享：
小度APP 外网、内网

demo程序（le_audio-2.0.0-02.09以后版本支持小度功能，如果没有权限联系方案商或者杰理技术支持获取权限）

JL701N_le_audio_2.0.0_02.14_xiaodu_20260327.rar

修复问题

jl701n_le_audio_v200p0209 小度APP连接失败 a.设备的edr和ble地址不能一致，否则苹果手机无法连接。

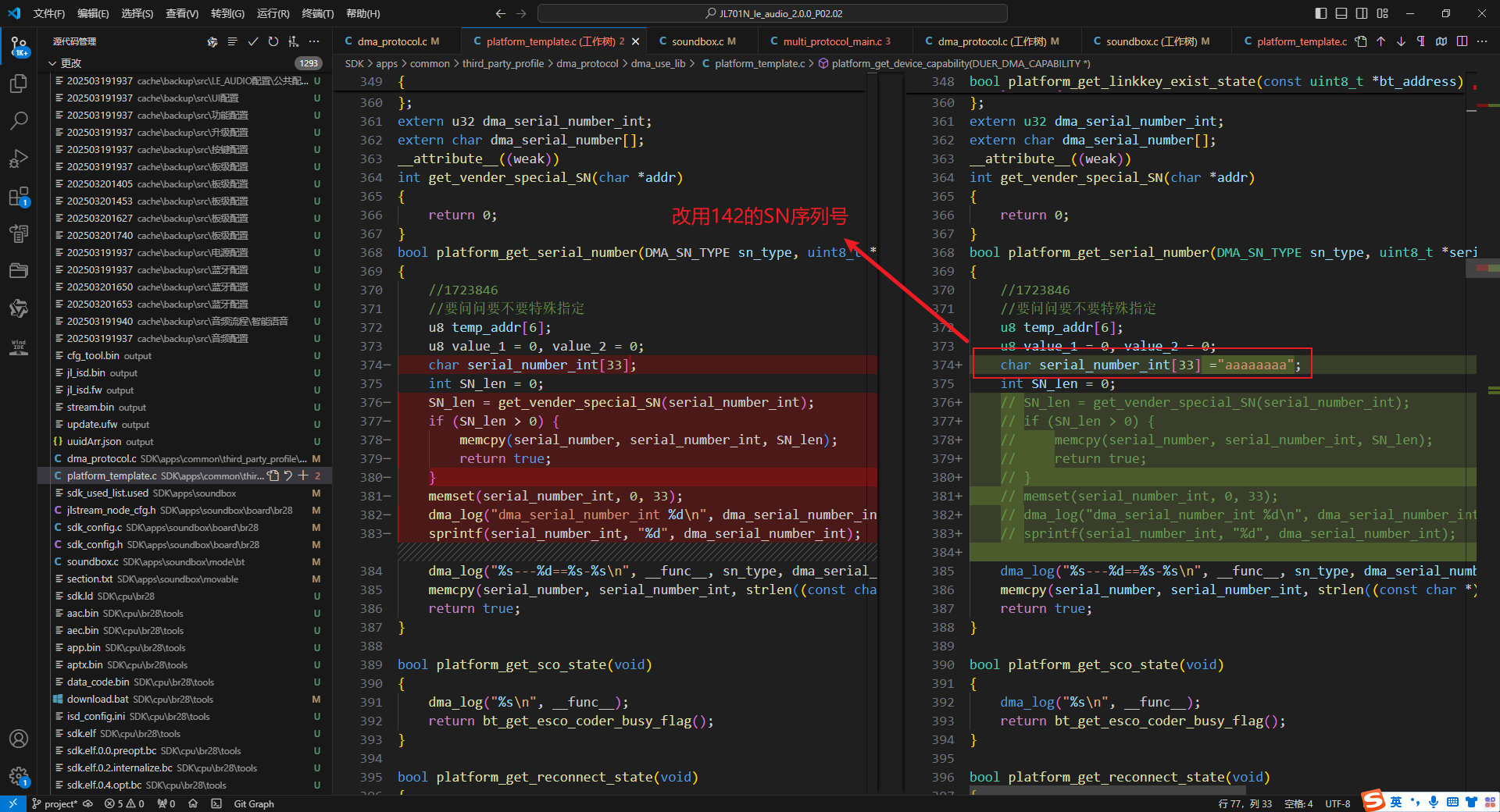

b.三元组跟蓝牙地址和序列号都是绑定的，如果之前的三元组连接不上，可在小度APP查看该三元组绑定的序列号，重新配置序列号。（截图是142版本常用三元组的序列号，142版本的序列号是取蓝牙地址的后四位）
jl701n_le_audio_v200p0209 小度APP无法关闭电量显示修改方法：改库，应用层配置如截图。
jl701n_le_audio_v200p0209 小度关闭蓝牙后台，从其他模式切回蓝牙模式后，小度无法回连
在dma_spp_port.c添加 dma_spp_exit(void) 接口。

void dma_spp_exit(void)
{
    log_info("***** dma spp_exit******\n");
    if (dma_app_spp_hdl != NULL) {
        app_spp_disconnect(dma_app_spp_hdl);
        app_spp_hdl_free(dma_app_spp_hdl);
        dma_app_spp_hdl = NULL;
    }
    spp_state = 0;
}

在dma_le_port.c修改 dma_le_exit(void) 接口。

void dma_ble_exit(void)
{
    log_info("***** dma ble_exit******\n");
    u16 con_handle;
    con_handle = app_ble_get_hdl_con_handle(dma_app_ble_hdl);
    if (con_handle == 0) {
        printf("some error disconnect,ignore\n");
        return;
    }
    set_ble_work_state(BLE_ST_DISCONN);
    if (!dma_get_ble_update_ready_jump_flag()) {
        if (dma_check_tws_is_master()) {
            dma_bt_ble_adv_enable(1);
        }
    }
    connection_update_cnt = 0;

    server_register_dueros_ota_send_callbak(NULL);
    server_register_dueros_send_callbak(NULL);
    dma_message(APP_PROTOCOL_DISCONNECT, NULL, 0);
    dma_set_module(0);

    dma_ble_module_enable(0);
    if (app_ble_get_hdl_con_handle(dma_app_ble_hdl)) {
        app_ble_disconnect(dma_app_ble_hdl);
    }
    app_ble_hdl_free(dma_app_ble_hdl);
    dma_app_ble_hdl = NULL;
}

在 dma_all_exit(void) 接口中调用以上两个接口。

extern void dma_spp_exit(void);
extern void dma_ble_exit(void);
int dma_all_exit(void)
{
    dma_spp_exit();
    dma_ble_exit();
    return 0;
}

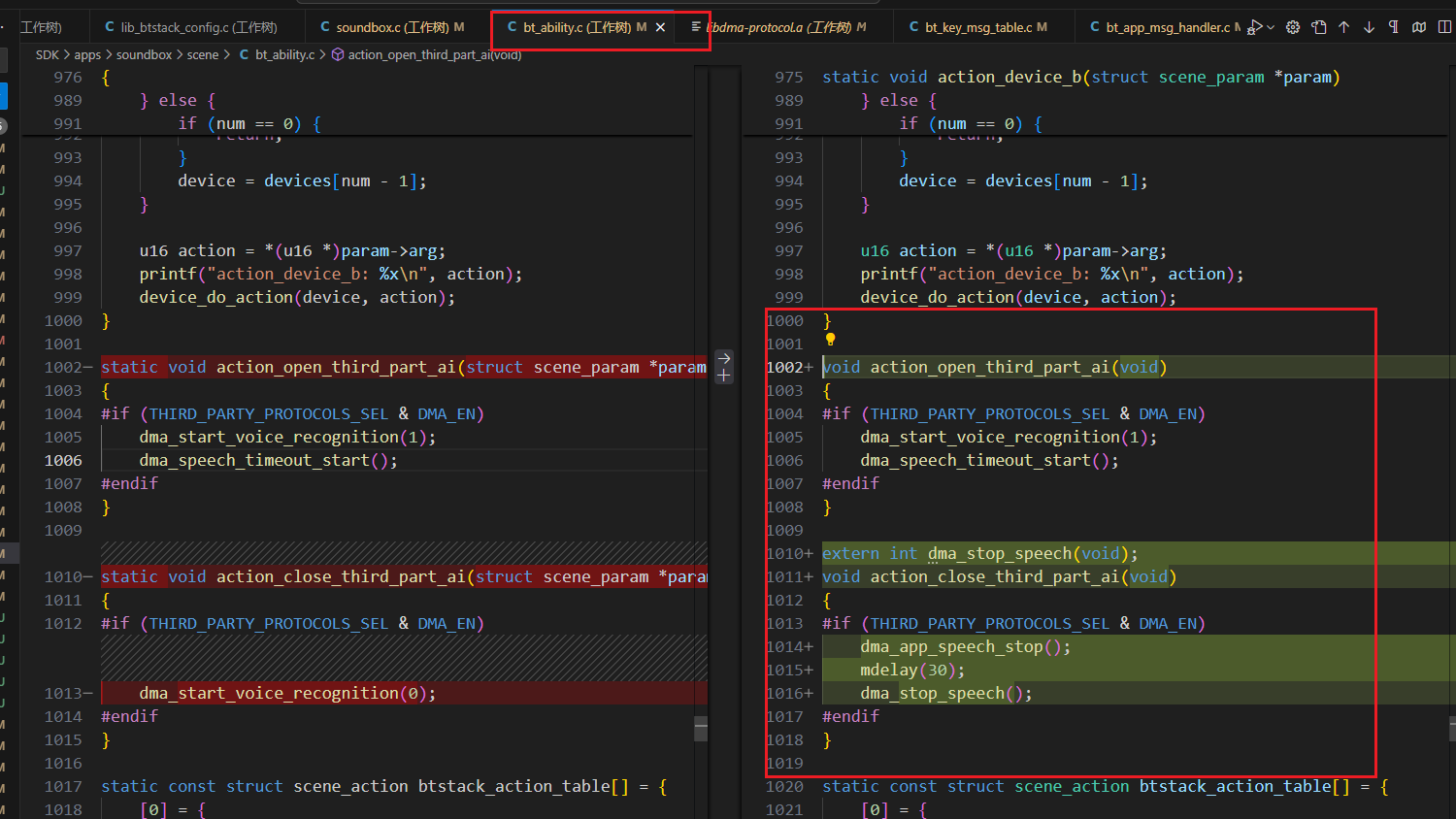

jl701n_le_audio_v200p0209 修复小度无法用按键进行语音唤醒的问题 1、换最新的libdma-protocol.a
2、使能智能语音模块
3、修改下面两个接口，并用按键调用。
le_audio 701添加有线mic le_audio_701_添加有线mic_20240724.rar
le_audio_701_添加两路有线mic_20241114.rar
soundbox 701pcmic 支持pc跑后台将混响、bt、music、linein等音频通过pcmic上传远端
feature_701_P0211_USBMIC_media.zip
le audio 2.0.0P02.09 music下通过流暂停播放的方式来暂停与播放需求：
进music不能立马播放音乐
需要拿到音频文件的信息
不能改变music_file_get_player_status获取播放的状态 JL701N_le_audio_2.0.0-添加music下流的暂停播放接口.7z

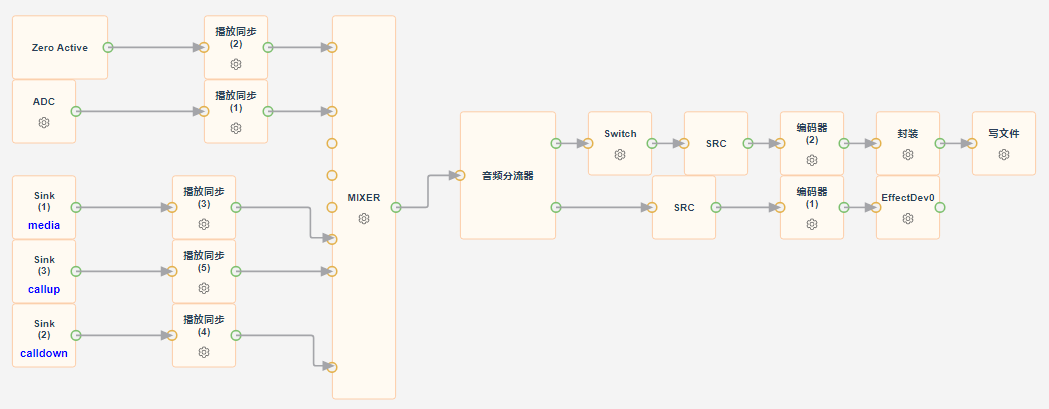

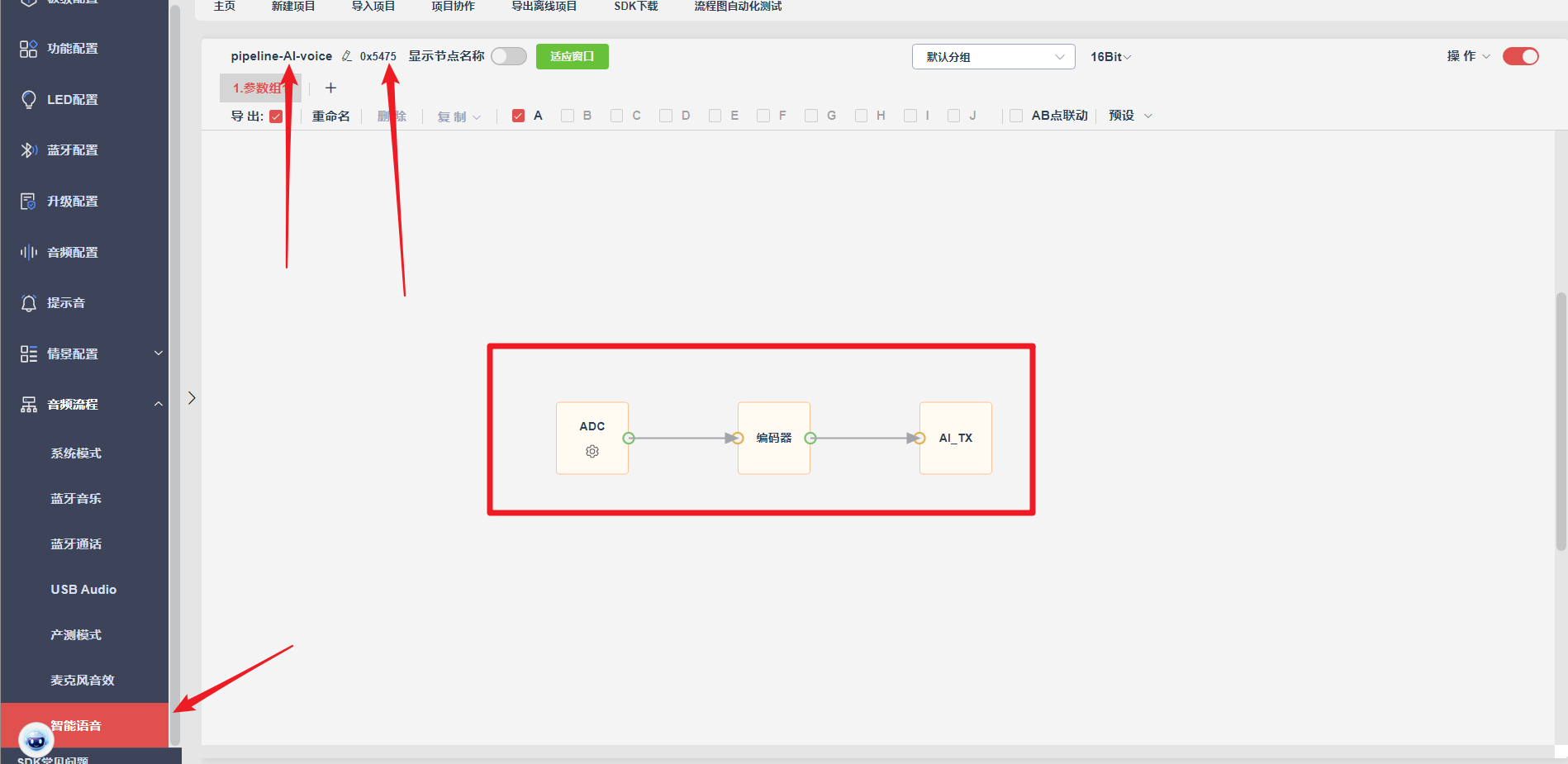

le audio 2.0.0P02.09 录音的同时进行OPUS编码，实现上传APP远端功能流程图：
feature_701_leaudio_recoder_add_opus_0909.zip
le audio 2.0.0P02.14 PC硬回踩没效果 JL701N_le_audio_2.0.0_2025101021-硬件回踩-打印PA5-串口在线调试TX(PC3)RX(PC1).7z
主要配置：
非代码配置
代码修改
1. audio_cvp.c

#include "aec_uart_debug.h"
/*使用输入立体声参考数据的TDE回音消除算法*/
const u8 CONST_SMS_TDE_STEREO_REF_ENABLE = 1;


/*使能即可跟踪通话过程的内存情况*/
#define CVP_MEM_TRACE_ENABLE    1

int audio_aec_open(struct audio_aec_init_param_t *init_param, s16 enablebit, int (*out_hdl)(s16 *data, u16 len))
{
    s16 sample_rate = init_param->sample_rate;
    u32 ref_sr = init_param->ref_sr;
    if(init_param->ref_en){
        ref_sr = sample_rate;
        printf("aec_param->ref_sr : %d \r\n",ref_sr);
    }
    u8 ref_channel = init_param->ref_channel;
    ....
}

2. audio_cvp.h


struct audio_aec_init_param_t {
    s32 sample_rate;
    u32 ref_sr;
    u8 ref_channel;
    u8 mic_num;
    u8 ref_en;
};

3. cvp_sms_node.c

/*节点start函数*/
static void cvp_ioc_start(struct cvp_node_hdl *hdl)
{
    struct stream_fmt *fmt = &hdl_node(hdl)->oport->fmt;
    struct audio_aec_init_param_t init_param;
    init_param.sample_rate = fmt->sample_rate;
    init_param.ref_sr = hdl->ref_sr;
    init_param.ref_channel = hdl->ref_mic_num;
    init_param.ref_en = hdl->ref_mic.en;
    u8 mic_num; //算法需要使用的MIC个数
    ....
}

4. adc_file.c

void audio_adc_cfg_init(struct adc_file_common *adc_f)  //通话外其他ADC节点读配置
{
    ...
        adc_f->hdl->ch_num = 0;
        adc_f->read_flag = 1;
        for (i = 0; i < AUDIO_ADC_MAX_NUM; i++) {
            if (adc_f->cfg.mic_en_map & BIT(i)) {
                audio_adc_add_ch(&adc_hdl, i);
                adc_f->hdl->ch_num++;
            }
            audio_adc_file_set_mic_en_map(adc_f->cfg.mic_en_map);
        }
    }
#if 0//TCFG_MC_BIAS_AUTO_ADJUST
    extern u8 mic_bias_rsel_use_save[AUDIO_ADC_MAX_NUM];
    extern u8 save_mic_bias_rsel[AUDIO_ADC_MAX_NUM];
    int i = 0;
    for (i = 0; i < AUDIO_ADC_MAX_NUM; i++) {
        if (mic_bias_rsel_use_save[i]) {
            adc_f->platform_cfg[i].mic_bias_rsel = save_mic_bias_rsel[i];
        }
    }
#endif
}

5.

le audio 2.0.0P02.14 添加nandflash模块 Files · feature_PC模式挂载nandflash · 自由品牌 / 客户支持 / JLStudio / le_audio / JL701Nle_audio_2.0.0 · GitLab

demo程序

JL701N_le_audio_2.0.0_P02.14_nandflash.rar

功能修改

支持PC模式挂载nandflash，可格式化、拷贝和删除文件。
将nandflash添加进设备管理器，支持音乐模式播放nandflash歌曲
增加nandflash歌曲播放断点记忆功能
le audio 2.0.0P02.15 配置MIC叠加广播 701_le_200_02.15叠加MIC广播配置demo.rar
Files · feature_广播叠加MICdemo · 自由品牌 / 客户支持 / JLStudio / le_audio / JL701Nle_audio_2.0.0 · GitLab
le audio 2.0.0 P02.15 实现 bt 模式下 a2dp解码叠加IIS IN 输入音频，同时以 IIS out 输出 demo程序：
说明：自行根据需要调用 iis_start(); 开启或iis_stop(); 关闭IIS 输入流，然后音频流混合输出已有数据流程实现：
外网链接：Files · demo_701_bt_iisin_to_iis_out · JL-Studio / Leaudio / 701N / JL701N_le_audio_2.0.0 · GitLab
使用叠加方式模拟打断方式播放提示音 feature_提示音使用叠加模拟打断方式
在媒体音频流中添加总音量控制节点
701 可视化 sdk 用cis 实现对讲机功能demo 目的：利用可视化平台实现对讲机功能，方便后续维护，该版本已增加回音消除算法节点。
demo链接：feature_701_cis_对讲机demo

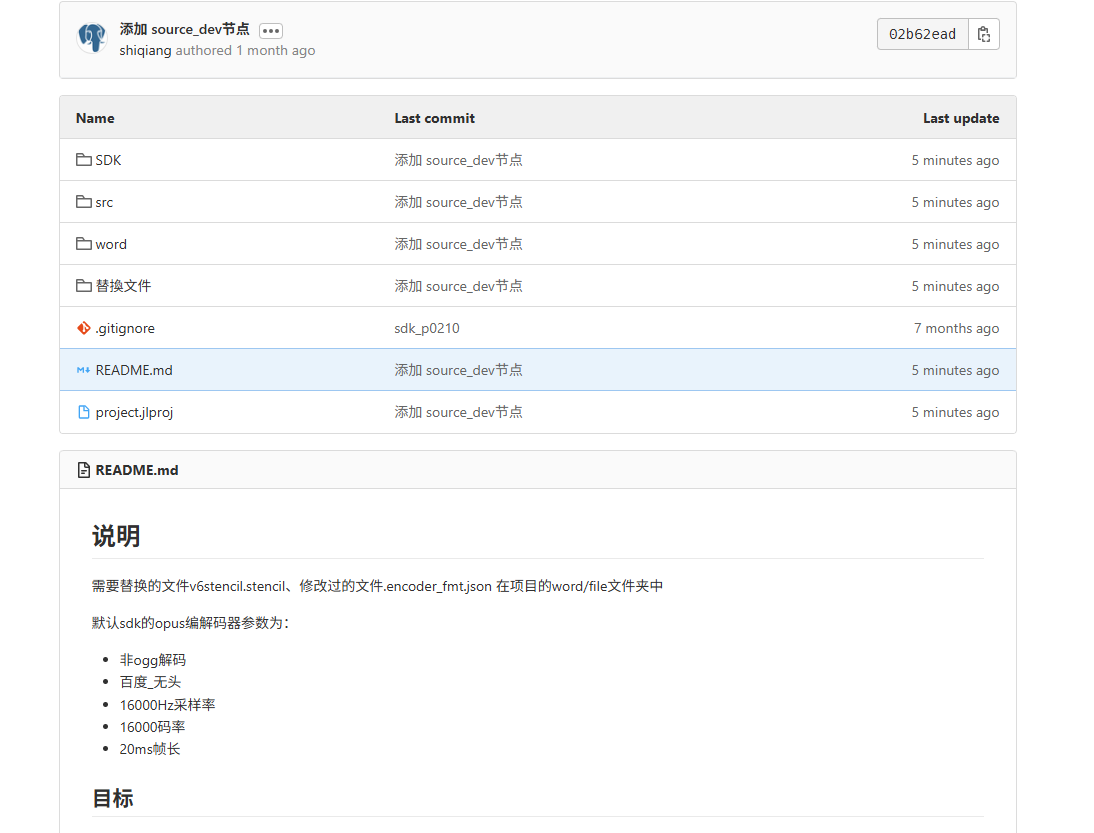

701 200P0215 本地opus数据解码 Files · opus-200p0215 · JL-Studio / Leaudio / 701N / JL701N_le_audio_2.0.0 · GitLab
相关说明看分支页面文档
