软件调试方法

📎 原始文档：https://www.kdocs.cn/l/crfPObuH9i3x 软件调试方法

一. 串口调试信息

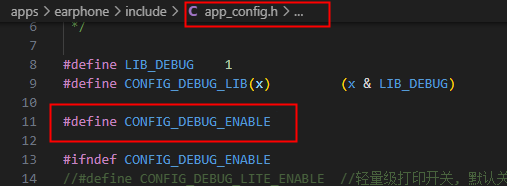

打开打印

#define CONFIG_DEBUG_ENABLE//注释掉就是关打印

打开断言打印

//打开断言

const int config_asser         = 1;

开机复位源的打印

//打开复位源

const char log_tag_const_v_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(FALSE);

const char log_tag_const_i_PMU AT(.LOG_TAG_CONST) = 1;//CONFIG_DEBUG_LIB(TRUE);

const char log_tag_const_d_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(FALSE);

const char log_tag_const_w_PMU AT(.LOG_TAG_CONST) = 1;//CONFIG_DEBUG_LIB(TRUE);

const char log_tag_const_e_PMU AT(.LOG_TAG_CONST) = 1;//CONFIG_DEBUG_LIB(TRUE);

库打印

//打开整个库打印

#define LIB_DEBUG    1

打开LOG打印

#ifdef CONFIG_RELEASE_ENABLE
#undef __LOG_LEVEL
#define __LOG_LEVEL 0
#endif

打印函数所在位置的打印

printf("%s %s %d \\r\\n" ,__FILE__, __func__ , __LINE__) ;

打印系统时间(一般需要打开库打印)

///打印是否时间打印信息

const int config_printf_time         = 1;

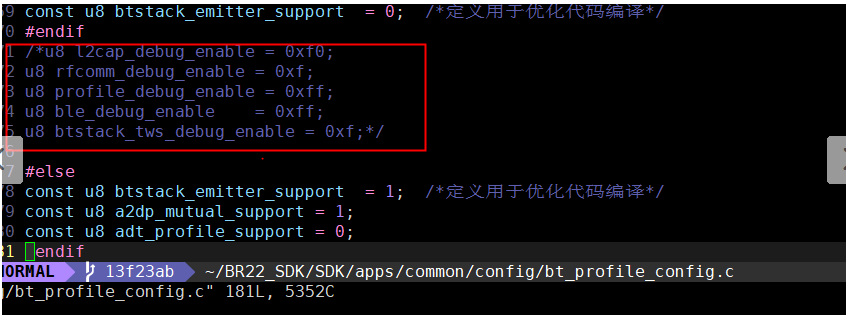

蓝牙协议的打印

u8 l2cap_debug_enable = 0xf0;
u8 rfcomm_debug_enable = 0xf;
u8 profile_debug_enable = 0xff;
u8 ble_debug_enable    = 0xff;
u8 btstack_tws_debug_enable = 0xf;

内存的打印

函数 mem_stats(); 需打开库打印（库打印打开参考上面修改）

[HEAP_MEM]Current free heap 124904 bytes, minimum ever free heap 124700 bytes, physics memory size 100480 bytes

physics memory size %d bytes ，这个表示现在剩下可用的物理内存

打印历史剩余的可用RAM最小值

extern void mem_unfree_dynamic_max_dump(void);
    mem_unfree_dynamic_max_dump();    // 调用此句

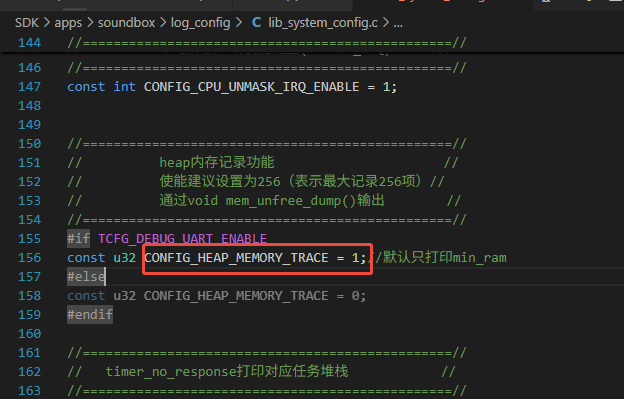

// SDK\apps\soundbox\log_config\lib_system_config.c, 配置
const u32 CONFIG_HEAP_MEMORY_TRACE = 1;

cpu占比的信息，堆栈

config_system_info = 1; //开启，若没有该变量可以不理会
void os_system_info_output(void); //输出信息，可以定时器5秒调用一次
void os_system_info_reset(void); //重置运行时间

// 可视化SDK，周期调用以下函数输出任务信息
// 具体可参考audio_debug.h audio_debug.c文件
void task_info_output(int size);
task_info_output(0);

注意：如果程序使用task_create 函数创建任务里面会默认把任务加进记录，输出能看到对应的任务输出

task_create(app_task_handler, NULL, "app_core");

如果使用 os_task_create 是没有把该任务加进记录的此时需要调用多一条函数：
void task_info_add(TaskHandle_t task) 把任务加进记录

void task_info_add(TaskHandle_t task)
//demo
task_info_add(os_task_get_handle("my_task")); //my_task 为创建的任务

时钟的打印

函数：clock_dump();需打开库打印（库打印打开参考上面修改）

[00:03:28.408][Debug]: [CLOCK][-------------Clock Dump-----------]

[00:03:28.416][Debug]: [CLOCK]---CHIP Ver. : 0x5e01

[00:03:28.426][Debug]: [CLOCK]--Internal OSC CLK : 24000000

[00:03:28.434][Debug]: [CLOCK]--OSC CLK : 0

[00:03:28.444][Debug]: [CLOCK]--PLL SYS CLK : 96000000

[00:03:28.452][Debug]: [CLOCK]--PLL ALNK CLK : 11294117

[00:03:28.460][Debug]: [CLOCK]---SFC CLK : 96000000

[00:03:28.468][Debug]: [CLOCK]---SPI CLK : 96000000

[00:03:28.478][Debug]: [CLOCK]---HSB CLK : 6000000

[00:03:28.486][Debug]: [CLOCK]---LSB CLK : 6000000

[00:03:28.496][Debug]: [CLOCK]---P33 CLK : 6000000

[00:03:28.504][Debug]: [CLOCK]--USB CLK : 48000000

[00:03:28.512][Debug]: [CLOCK]--AUDIO CLK : 48000000

[00:03:28.518][Debug]: [CLOCK]--UART CLK : 48000000

[00:03:28.528][Debug]: [CLOCK]--BT CLK : 48000000

[00:03:28.536][Debug]: [CLOCK]---SYS DVDD : 7

[00:03:28.544][Debug]: [CLOCK]---VDC13    : 7

[00:03:28.552][Debug]: [CLOCK]---RANGE  : 0

[00:03:28.560][Debug]: [CLOCK]---TRIM SYS DVDD : 3

[00:03:28.566][Debug]: [CLOCK]SFC_CON  : 002802b5

[00:03:28.578][Debug]: [CLOCK]SFC_QCNT  : 0000001f

[00:03:28.584][Debug]: [CLOCK]CACHE_CON  : 7ff23120

二、放ram方法

AT(.volatile_ram_code)

三、低功耗调试方法

打开以下打印查看是否有线程卡住不让进低功耗
SDK\apps\soundbox\log_config\lib_driver_config.c

const char log_tag_const_v_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(FALSE);

const char log_tag_const_i_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(TRUE);

const char log_tag_const_d_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(TRUE);

const char log_tag_const_w_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(TRUE);

const char log_tag_const_e_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(TRUE);

const char log_tag_const_c_PMU AT(.LOG_TAG_CONST) = CONFIG_DEBUG_LIB(TRUE);

3四、复位源

VDDIO POR 是首次上电，即芯片从没电到有电，从头跑
VDDIO LVD 是电池电量不够或者VDDIO被扯，导致VDDIO 的电压低于设定的阈值，复位了
WDT 是看门狗超时，复位了
VCM 是芯片vcom引脚，默认的短按就会复位，就是通常板子上的reset键就是用这个脚做的。
PPINR 是设置的长按复位脚，长按引起的复位
SOFT RESET 是P33系统管理的复位，一般是程序里执行了复位函数，如果代码异常了，异常中断里会执行复位函数来复位芯片，比如一些非法操作：除0异常，非法地址访问等等。
DVDD NO OK 是供电方式没有配置对，样机是DCDC供电的，但是配置成了LDO供电方式了
POWER RETURN 软关机唤醒

例子

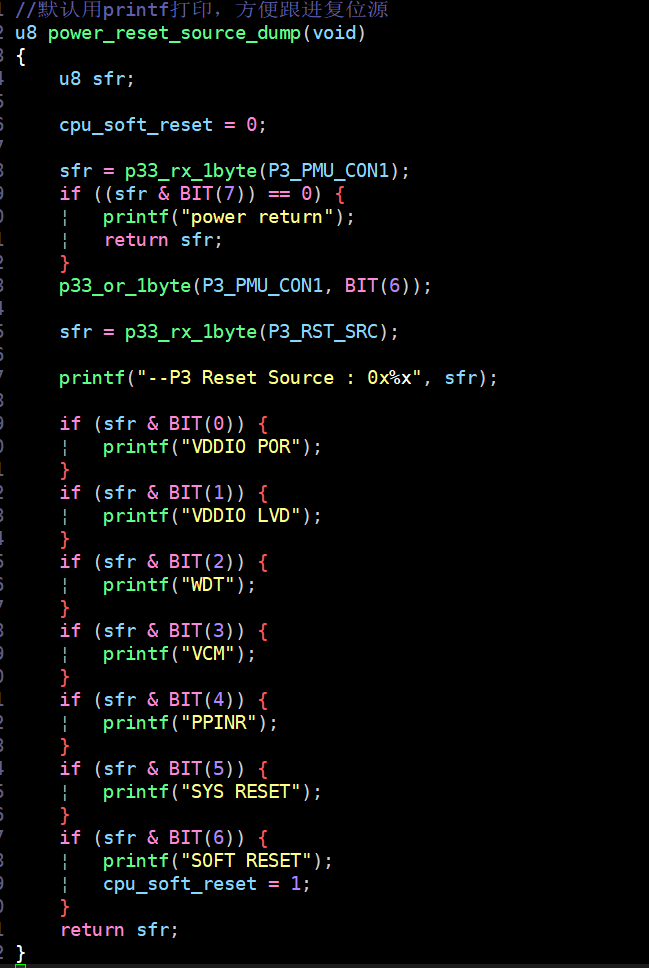

u8 power_reset_source_dump(void)
{
    u8 sfr;
    cpu_soft_reset = 0;
    sfr = p33_rx_1byte(P3_PMU_CON1);
    if((sfr&BIT(7))==0)
    {
        printf("power return\n");
        return sfr;
    }
    p33_or_1byte(P3_PMU_CON1, BIT(6));
    sfr = p33_rx_1byte(P3_RST_SRC);
    prinft("--P3 Reset Source:0x%x\n", sfr);
    if(sfr&BIT(0)){
        printf("VDDIO por\n");
    }
    if(sfr&BIT(1)){
        printf("VDDIO LVD\n");
    }
    if(sfr&BIT(2)){
        printf("WDT\n");
    }
    if(sfr&BIT(3)){
        printf("VCM\n");
    }
    if(sfr&BIT(4)){
        printf("PPINR\n");
    }
    if(sfr&BIT(5)){
        printf("SYS RESET\n");
    }
    if(sfr&BIT(6)){
        printf("soft reset\n");
        cpu_soft_reset = 1;
    }
    return sfr;
}

VCOM复位

当vcom 脚拉高的时候会复位，这是默认的vcom复位功能，一般不想要做8秒长按复位，可以用VCOM复位来做复位功能
当VCOM复位没有作用的时候，可以使用下面的接口来再次开启VCOM复位功能

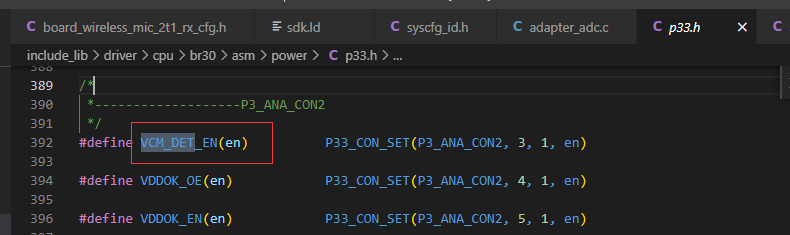

VCM_DET_EN(1)；
//P33_CON_SET(P3_ANA_CON2, 3, 1, en);  //VCM detect enable bit

五. 死机原因

请仔细查看下面链接内容：
707_轻量级打印开启.otl
5.1.2. 系统异常信息

如何使用mpu来定位非法被修改的地址问题：
当某些存在bug的代码产生野指针在合法范围之内，就不会触发空白地址或者 MMU非法地址异常，但是会改掉其他模块的全局变量，就会给令开发者感到疑惑，某些全局变量被不明原因的修改了，当发生这种情况时，可以使用SDK提供的MPU内存保护接口将意外被修改的变量保护起来，保护后被意外修改时将会触发异常，SDK默认会使用相关MPU接口保护系统内部一些内存范围，如果用户流程写到该保护范围，将会触发异常。
并非所有芯片都支持mpu，查看是否是支持该功能可以查看，include_lib\driver\cpu\brxx\asm\debug.h路径是否包含mpu的接口。

/* ---------------------------------------------------------------------------- */
/**
 * @brief Memory权限保护设置
 *
 * @param idx: 保护框索引, 范围: 0 ~ 7, 目前系统默认使用0和3, 用户可用1, 2, 4, 5, 6, 7
 * @param begin: Memory开始地址
 * @param end: Memory结束地址
 * @param inv: 0: 保护框内, 1: 保护框外
 * @param format: "Cxwr0rw1rw2rw3rw", CPU:外设0:外设1:外设2:外设3,
 * @param ...: 外设ID号索引, 如: DBG_EQ, 见debug.h

 * @example1: 设置内存保护框1, 保护地址为0x200 ~ 0x400 - 1, 令该地址只可以FFT和EQ设备访问:
    mpu_set(1, 0x200, 0x400 - 1, 0, "0rw1rw", get_dev_id("DBG_FFT"), get_dev_id("DBG_EQ"));
 * @example2: 设置内存保护框2, 保护地址为0x200 ~ 0x400 - 1, 令该地址只可以cpu读写和EQ设备访问:
    mpu_set(2, 0x200, 0x400 - 1, 0, "Crw0rw", get_dev_id("DBG_EQ"));
 */
/* ---------------------------------------------------------------------------- */
void mpu_set(int idx, u32 begin, u32 end, u32 inv, const char *format, ...);


/* ---------------------------------------------------------------------------- */
/**
 * @brief 取消指定框的mpu保护
 *
 * @param idx: 保护框索引号
 */
/* ---------------------------------------------------------------------------- */
void mpu_disable_by_index(u8 idx);


/* ---------------------------------------------------------------------------- */
/**
 * @brief :取消所有保护框mpu保护
 */
/* ---------------------------------------------------------------------------- */
void mpu_diasble(void);

使用示例：

struct _TEST_RAM_PROTECT {
    u8 test_buf[10];
    u8 over_data;
}__attribute__((packed)) _test_data;

#include "debug.h"
static void mpu_set_enable()
{
    // 其中"Cr"是表示此地址区域仅允许cpu只读，其它操作会触发断言
    mpu_set(1,&_test_data.over_data,&_test_data.over_data + 1,0,"Cr");
    //这边填写保护的范围就是u8大小的over_data，所以后面是+1，如果是int大小，则是+4
}

static void mpu_set_disable()
{
    mpu_diasble();
}


void timer_test_func(void *arg)
{
    // printf("%x %x %x",&_test_data.test_buf[9],&_test_data.test_buf[10],&_test_data.over_data);

    static u8 cnt = 0;

     if(cnt > 10) {
        mpu_set_enable();//循环10次后开启保护
        cnt = 0;
    } else {
        mpu_set_disable();
    }

    printf("before over data = %d",_test_data.over_data);
    for(int i=0;i<11;i++)//这里写越界
    {
        _test_data.test_buf[i] = i;
    }
    printf("after over data = %d",_test_data.over_data);
    _test_data.over_data = 33;//重新赋值，用于查看下次越界是否会覆写

    cnt++;
}

//以下两行函数放在app_main中调用
    mpu_set_enable();
    sys_timer_add(NULL,timer_test_func,1000);

触发断言结果
测试SDK包：
mpu_debug_案例_701NsoundboxV142.zip

六.线程相关

防止打断线程开关方法
开关中断

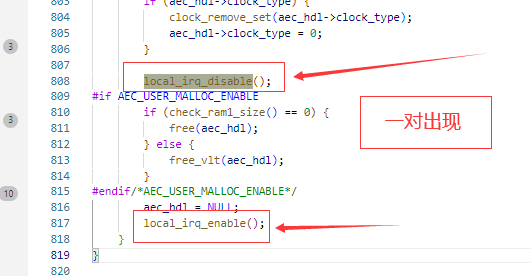

extern void local_irq_disable();
extern void local_irq_enable();
        local_irq_disable();
        local_irq_enable();

2. 定义锁

DEFINE_SPINLOCK(clock_lock);
spin_lock(&clock_lock);
spin_unlock(&clock_lock);
////案例
void  clock_add(u32 type)
{
    u32 cur_clk ;

    spin_lock(&clock_lock);
    u8 resoult = clock_ext_push(type);
    spin_unlock(&clock_lock);
    if (!resoult) {
        return;
    }
}

2. 线程相关设置

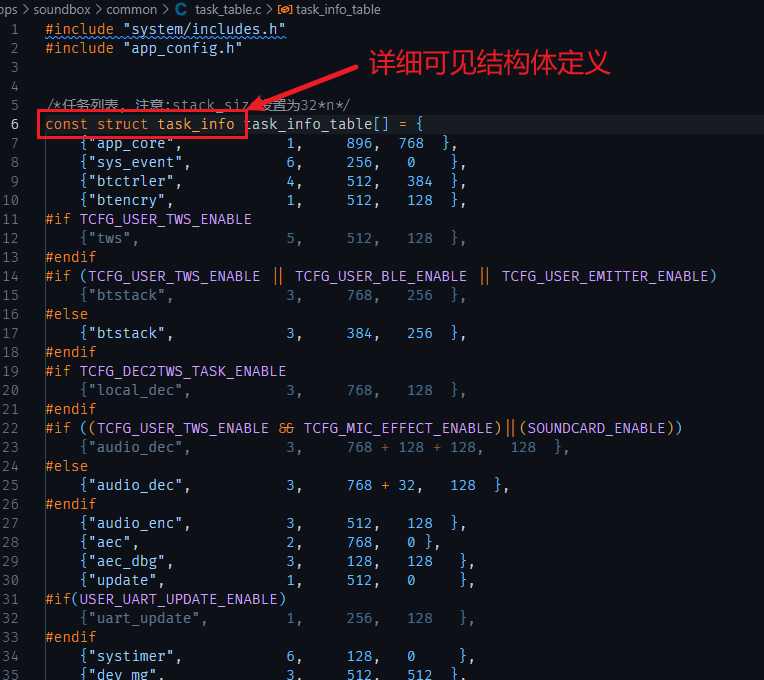

文件： task_table.c
关键数组： const struct task_info task_info_table[]
prio优先级说明：最低优先级： 0；最高优先级： 6；没有特殊要求不建议修改，避免引起系统崩溃。
stack_size：堆栈大小
qsize：消息池大小

七、字节对齐

4字节对齐

__attribute__((aligned(4)));

八、695nSDK打补丁程序-可复制参考程序

【金山文档】 AC695N_soundbox_sdk_release_0.0.6_p2-未打任何补丁程序的公版SDK
https://kdocs.cn/l/cnuwOZ98olZd
【金山文档】 AC695N_soundbox_sdk_release_0.0.6_p2_打不开机补丁V3V4-打修复LVD失效问题补丁
.在695-006-p2SDK上添加了：
1.AC695N_芯片兼容性及不开机补丁v3_最新20210918
2.AC695N_不开机补丁v4
3.关于AC696N、AC695N软关机后LVD失效问题修改说明
https://kdocs.cn/l/coisojXZn8aq

FAQ

一. 遇到死机调试方法

异常信息打印说明

5.1. 串口调试 — JL Project Documentation (zh-jieli.com)
查看死机的原因
打开断言的打印

///异常中断，asser打印开启
const int config_asser         = 1;

然后复现死机现象，触发异常会有以下打印，然后可以得到死机的原因
然后根据打印信息，生成汇编代码。根据死机地址找到死机的地方
处理步骤参考文档：软件调试方法.otl
(可选)有条件可以打开完整的库打印

//打开整个库打印

#define LIB_DEBUG    1

完成以上步骤后，即可复现问题观察打印。
例子：

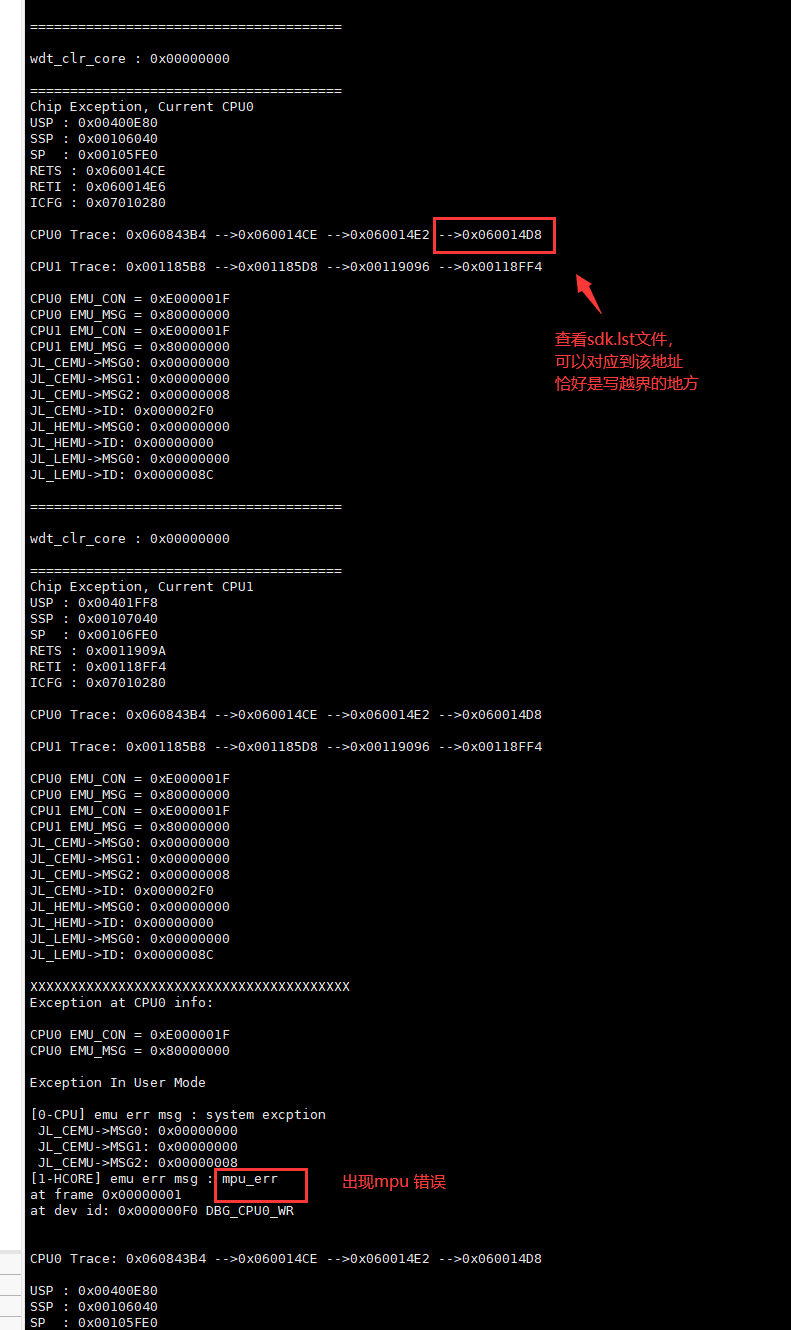

异常死机打印分析：
根据异常的打印找到以下地址程序最后运行时对应的
打开前面生成的 sdk.lst 找到上图框住的地址
2. 如何观察函数是否放在flash 打开前面生成的sdk.lst找到对应函数的名称。（如果放在在flash的函数，一定能找到一般地址开头是1e开头的为放flash的代码）

文档异常调试介绍.pdf
PS:

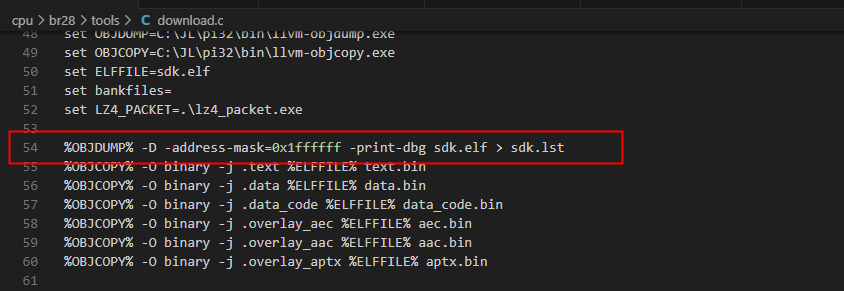

如果生成不了sdk.lst ,可以直接把%ELFFILE% 直接改为sdk.elf
%OBJDUMP% -D -address-mask=0x1ffffff -print-dbg %ELFFILE% > %ELFFILE%.lst

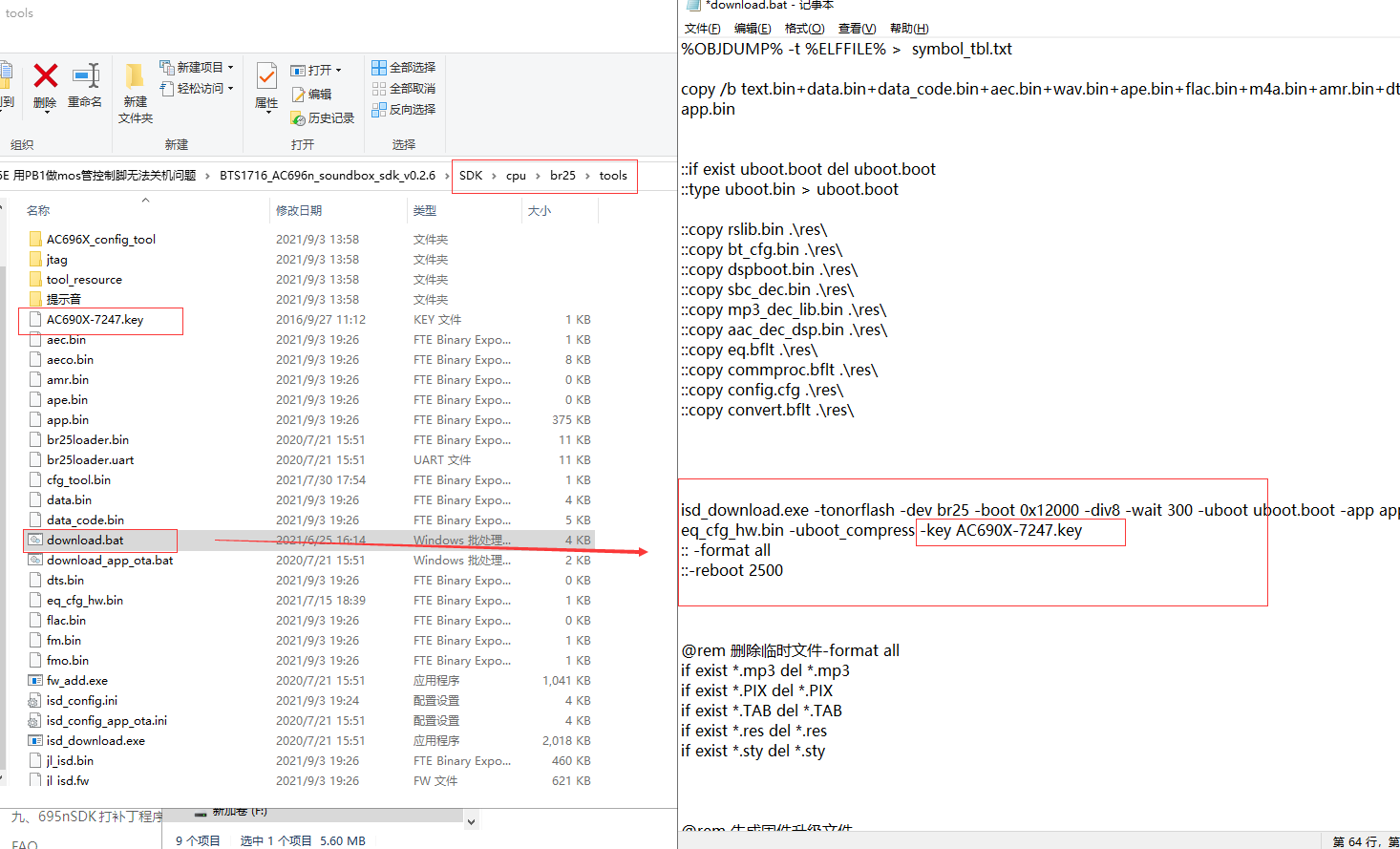

二、烧录文件加KEY参考。

备注，加KEY后，重新编译或重新运行download.bat文件，重新生成的烧录文件就是加KEY后的文件。

三、升级失败调试方法

打开OTA打印（一定要替换）以及 uboot打印(可选)

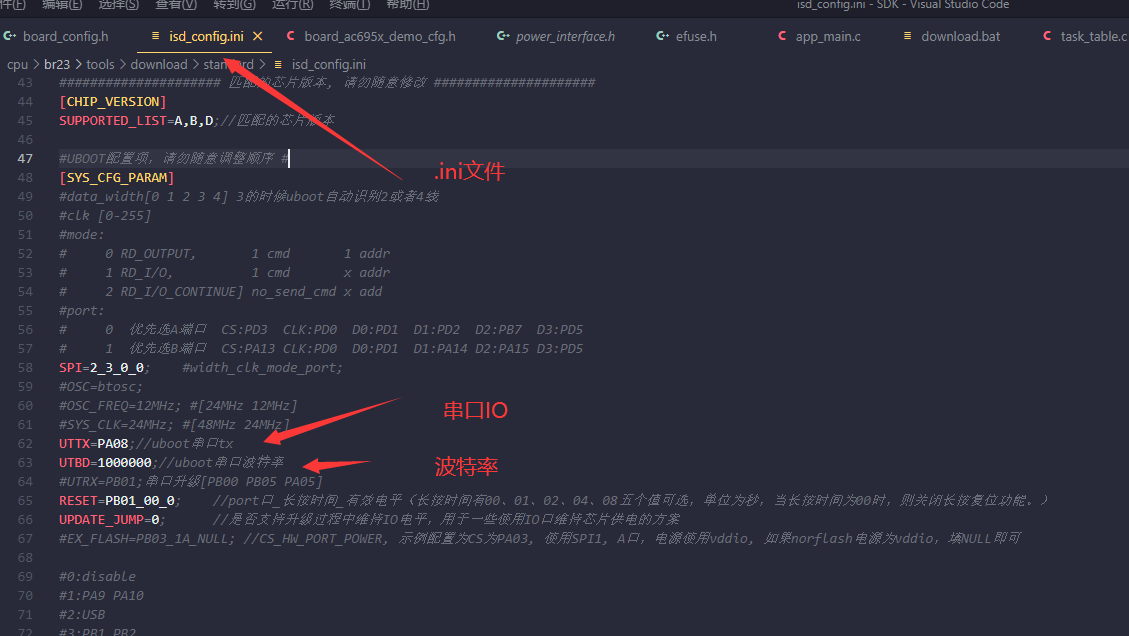

打开isd_config.ini 里面的打印

//uboot and ota.bin串口tx
// *****************************
// 如果是USB口 设置为 USBDP/USBDM
// *****************************
UTTX=PA05;//uboot串口tx
UTBD=1000000;//uboot串口波特率

有些SDK是由isd_config_rule.c 去生成isd_config.ini 文件，则需要修改isd_config_rule.c 里面的配置

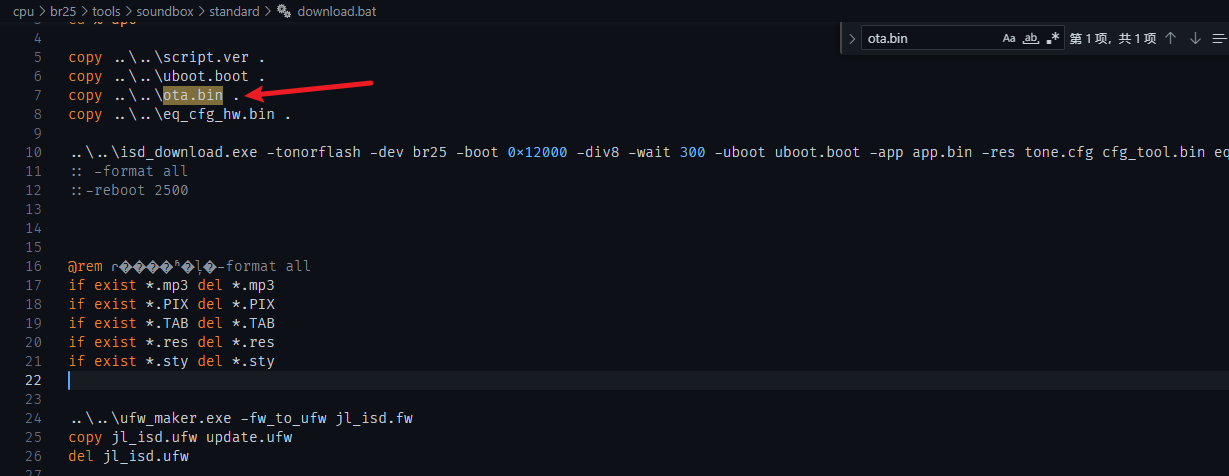

2. 更换对应文件注意看实际的SDK使用是哪个ota.bin文件
可以看下载工程的download.bat(例如下图:使用的是...\ota.bin ->就是上两层目录下的ota.bin) 一般是tools文件目录下

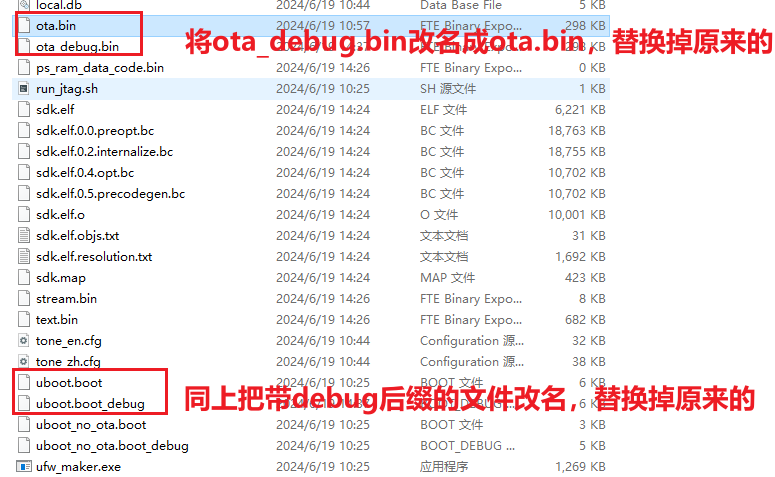

将上面的ota.bin和uboot.bin 替换成带打印的bin
2. 提供对应的log
