杰理科技认证问题参考

目录
TOC \o "1-3" \h \u  HYPERLINK \l _Toc215948918 定频样机介绍：  PAGEREF _Toc215948918 \h 5
 HYPERLINK \l _Toc535150183 定频样机软件：  PAGEREF _Toc535150183 \h 5
 HYPERLINK \l _Toc550056327 1、网盘上面直接下载：  PAGEREF _Toc550056327 \h 5
 HYPERLINK \l _Toc1451062124 2、 客户使用SDK自己做  PAGEREF _Toc1451062124 \h 5
 HYPERLINK \l _Toc111147622 馈线焊接：  PAGEREF _Toc111147622 \h 5
 HYPERLINK \l _Toc1956526491 定频（FCC)常见问题处理：  PAGEREF _Toc1956526491 \h 6
 HYPERLINK \l _Toc974786844 FCC定频功率小：  PAGEREF _Toc974786844 \h 6
 HYPERLINK \l _Toc948351717 FCC定频通信失败：  PAGEREF _Toc948351717 \h 6
 HYPERLINK \l _Toc97068842 FCC定不了频：  PAGEREF _Toc97068842 \h 6
 HYPERLINK \l _Toc1034813976 定频传导出现杂散超标：  PAGEREF _Toc1034813976 \h 7
 HYPERLINK \l _Toc1441716155 1、 低频段杂散超标（30M--1GHZ）如下：  PAGEREF _Toc1441716155 \h 7
 HYPERLINK \l _Toc1734963121 2、 电池供电杂散消失，接上串口任意一个线都会有杂散。  PAGEREF _Toc1734963121 \h 8
 HYPERLINK \l _Toc376360327 3、 高频杂散超标：（4.8GHZ、7.2GHZ、9.6GHZ；）  PAGEREF _Toc376360327 \h 8
 HYPERLINK \l _Toc188410194 主频带宽问  PAGEREF _Toc188410194 \h 10
 HYPERLINK \l _Toc2041759911 测试阻塞（blocking）:  PAGEREF _Toc2041759911 \h 12
 HYPERLINK \l _Toc297223017 EMC测试  PAGEREF _Toc297223017 \h 13
 HYPERLINK \l _Toc2029685126 EMC测试框图：  PAGEREF _Toc2029685126 \h 13
 HYPERLINK \l _Toc879103356 报告分析：  PAGEREF _Toc879103356 \h 14
 HYPERLINK \l _Toc273990437 常用元器件：  PAGEREF _Toc273990437 \h 15
 HYPERLINK \l _Toc1338294653 硬件设置指南：  PAGEREF _Toc1338294653 \h 18
 HYPERLINK \l _Toc1094142727 RF测试部分：  PAGEREF _Toc1094142727 \h 29
 HYPERLINK \l _Toc1347387681 带内杂散超标（In-Band Spurious Emissions）：  PAGEREF _Toc1347387681 \h 29
 HYPERLINK \l _Toc506302779 CI测试（C/I Performance）：  PAGEREF _Toc506302779 \h 30
 HYPERLINK \l _Toc1879287226 CI测试为蓝牙加干扰的接收性能，处理方法如下：  PAGEREF _Toc1879287226 \h 30


定频RF测试

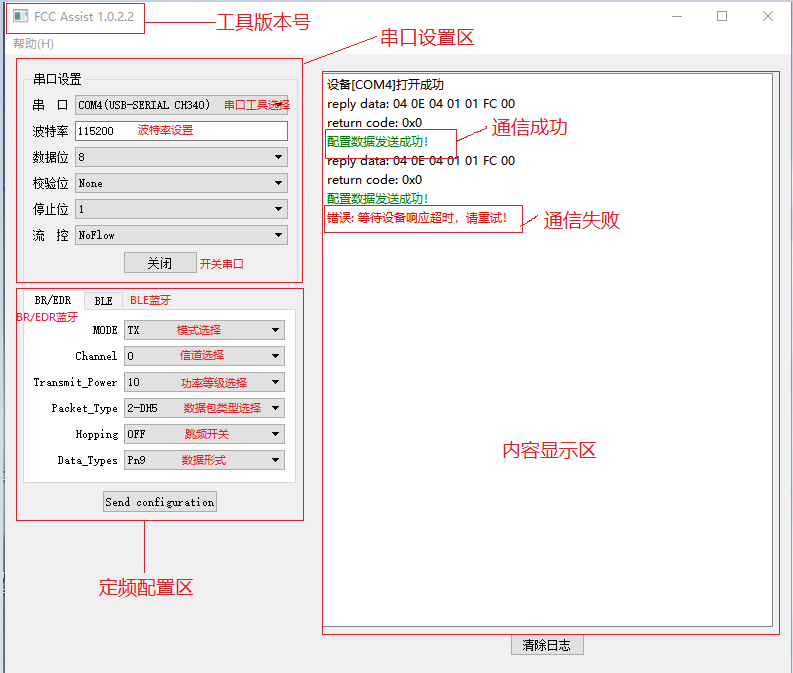

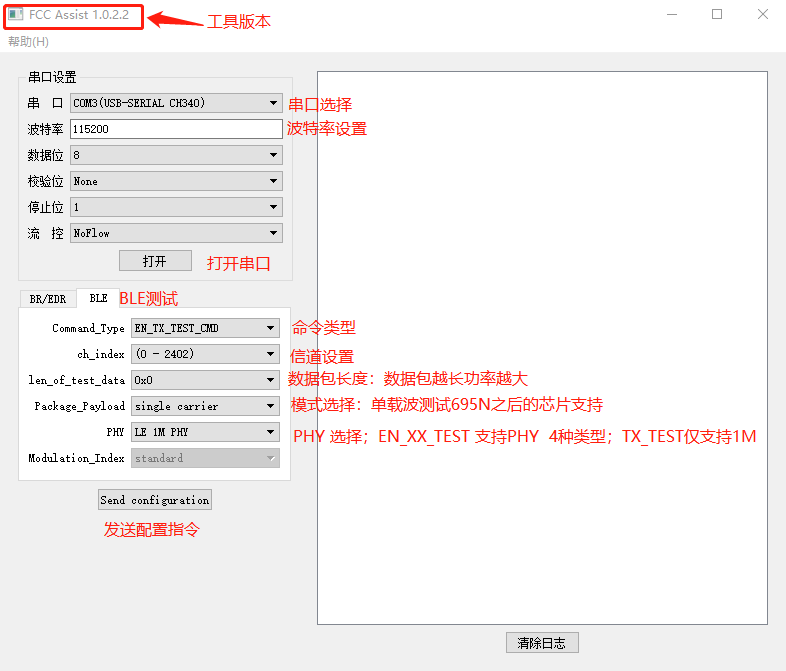

定频PC工具：使用工具时注意版本要对应SDK。692N使用:1.0.0.2;965N\696N\697N\698N...使用1.0.2.2。具体以SDK内工具为准

定频软件介绍：
定频软件BR/EDR、BLE这两个模式可以单独分开，也可以一个软件两个模式。网盘上面音箱耳机SDK程序默认支持双模测试；数传（BLE）SDK程序默认仅支持BLE测试。
SDK 默认使用 usb 端口来做 uart 串口与电脑通信（DP为TX\DM为RX），为了确保串口与电脑可以正常通信，在 config.h 文件中把下面的宏关闭，或把使用 usb 口的程序都屏蔽，注意各芯片的封装，如果 usb 口与其他脚有绑在一起时要把该脚设置为高阻，否则可能会影响到串口与电脑通信。如果用户想要使用其他硬件串口的话，可以自己修改软件。

定频样机介绍

.

：

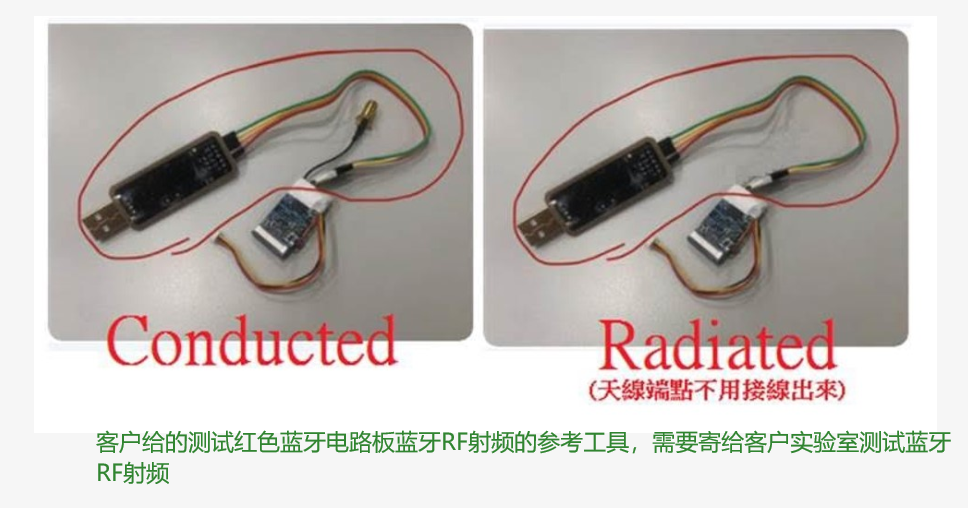

定频样机一般包括两种：

定频样机软件：

定频测试样机需要下FCC定频软件。如有项目要测试阻塞:Blocking（CE认证有这个项目需求）需要下载BQB测试软件。定频软件客户可以使用SDK自己做也可以使用网盘上面软件。

1、网盘上面直接下载：

网盘上面的软件默认芯片VBAT有电就能跑起来！！！！
测试定频软件可以通过下面网盘下载链接：https://pan.baidu.com/s/1-_qCYw_mQaX63pBYNCumvw
提取码：j6vs
百度网盘 请输入提取码
注意：定频软件只用于RF定频测试！！！定频软件只用于RF定频测试！！！定频软件只用于RF定频测试！！！
2. 客户使用SDK自己做

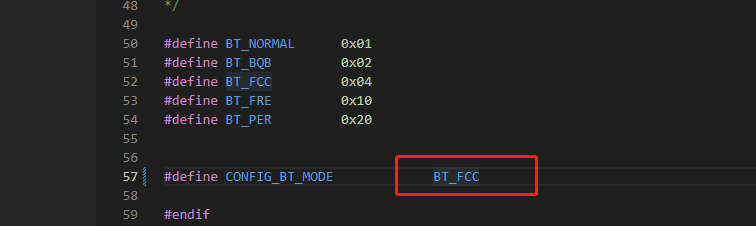

在软件中找到上图对应位置，将CONFIG_BT_MODE宏配置为BT_FCC

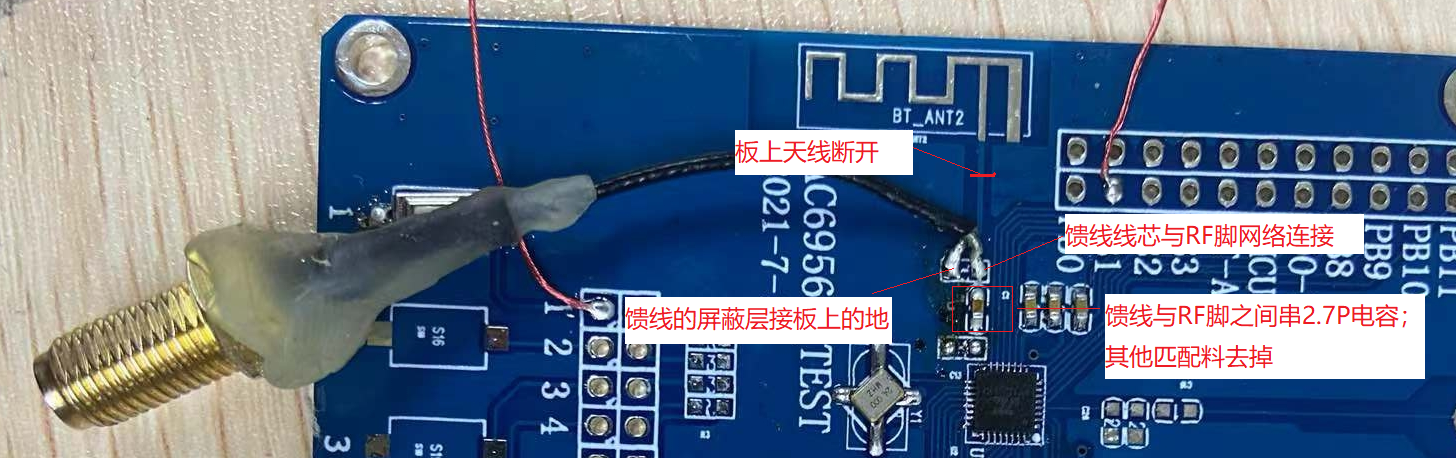

馈线焊接：

馈线焊接注意：

1. 线芯要接在芯片RF走线上；

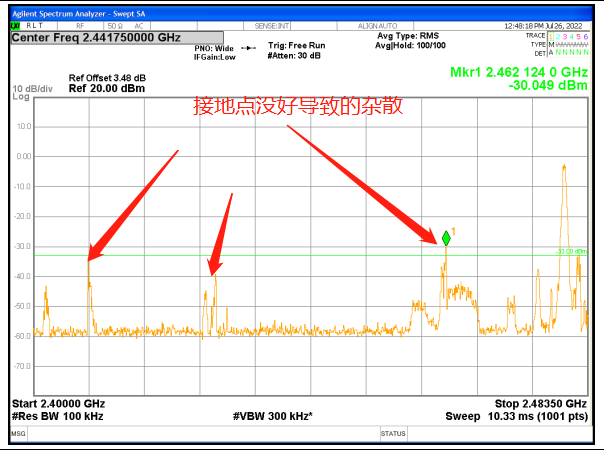

2. 馈线的屏蔽层要接到PCBA地上，要靠近芯片GND，避免出现杂带内杂散高问题
3. RF脚与馈线之间串一个2.7P电容，其他匹配料去掉；
4. 板上天线要断开。

定频（FCC)常见问题处理：

FCC定频功率小：

1. 检查烧录进去机器的软件功率等级是否设置太小了（功率配置工具查看）
2. FCC工具端功率等级设置 3、射频馈线线损大、馈线开短路（功率小非常多-20XdB）、焊接到地（功率小非常多-2XdB）、馈线地焊接点离RF地太远（这种一般1~3dB以内变化）、馈线线芯未焊到RF脚线路上。
   4、板上天线是否有断开
   5、馈线与RF脚之前的匹配网络是否已去掉
   6、检查射频线与仪器接衔接是否拧紧
   7、样机用电池供电或者串口5V TLL电平导致没有功率出来。（解决办法用串口供电）
   馈线选择：建议客户选择线损小、软线、长度不宜过长；线过粗容易把焊盘翘断或者焊接地短路

FCC定频通信失败：

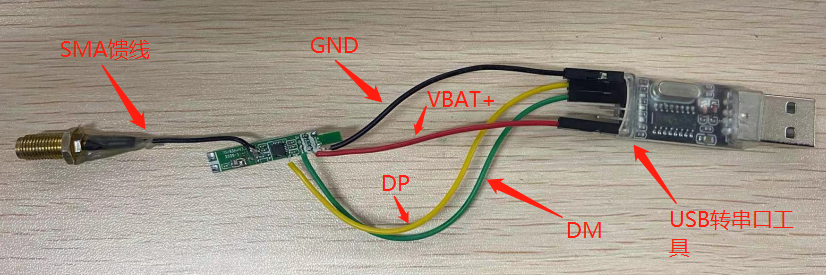

1. 检查接线是否正确：
2. 是否烧录了定频软件；FCC工具要跟SDK要对应
3. 检查主控是否供电（电池没电、开关没打开、测试VBAT脚电压）；没有特殊要求可以使用串口电源给主控供电，以免电池没电；但是用串口供电要注意电源稳定性和电压不能超出主控的最高和最低电压限值。
4. 检查芯片特殊复位口是否被拉低复位或是进入其他模式（如：PR2、PB1接地会导致复位，芯片内部充电脚（LDOIN）有电压会使芯片跑到充电模式，也无法正常通信；）

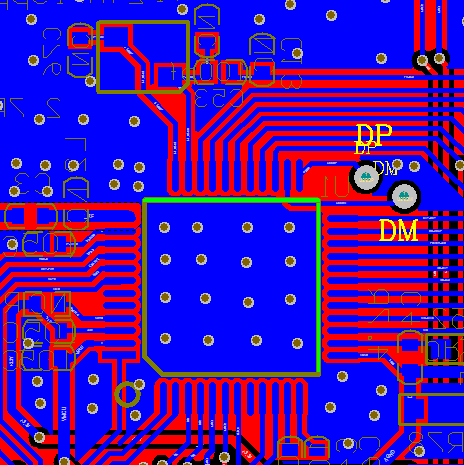

5. USB脚是否双绑脚；如果为双绑脚则要把双绑脚设为高阻 INCLUDEPICTURE \d "C:\Users\ZPC18-145\AppData\Roaming\Tencent\Users\983062495\QQ\WinTemp\RichOle\~SFWI%%V~)Q5V{​@N1~​}05.png" * MERGEFORMATINET

6. 波特率设置不对（692N 波特率9600/57600;695N....波特率115200）
7. 是否有其他芯片跟蓝牙IC通信影响芯片工作（其他MCU控制蓝牙IC... 等） 8、串口TLL电平选择是否正确（芯片一般选择3.3V TLL电平）

FCC定不了频：

1. 检查FCC工具上Hopping 是否关闭

2、每次设置频率之后都跳回2402MHZ；芯片在复位。复位可能PB1；PR2接地复位、软件问题。
3、串口工具是否有问题。例如：TLL电平选5V可能会导致不能定频或者是没功率出来。
4、软件有问题。更换软件测试（网盘上面的软件都是有测试过）

定频传导出现杂散超标：

1. 低频段杂散超标（30M--1GHZ）如下： 可能为串口工具上面谐波通过线传导到样机上或者是样机自身时钟频率是泄漏


处理办法：
在主控脚和射频线之间隔一个2.7P左右的电容或者是更换好品质的串口工具。

低频杂散在30M附近超标：
INCLUDEPICTURE \d "https://static.dingtalk.com/media/lALPDfYH5FdykUvNAnPNBlU_1621_627.png_720x10000.jpg?bizType=report" * MERGEFORMATINET

分析：1、在SAM线串电容2.7P没消失
2. 电池供电杂散消失，接上串口任意一个线都会有杂散。 主要原因是SAM线 屏蔽层与螺帽接触不好更换SMA线 测试正常

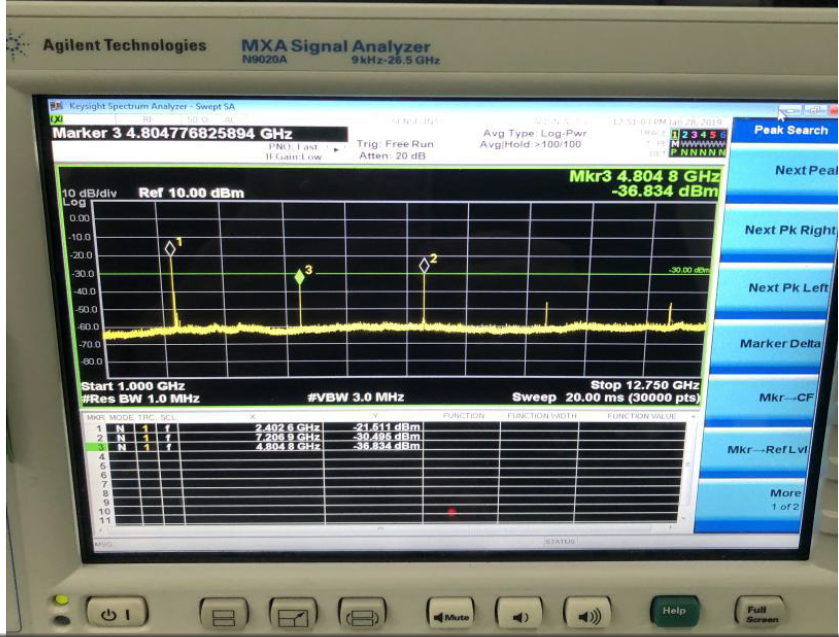

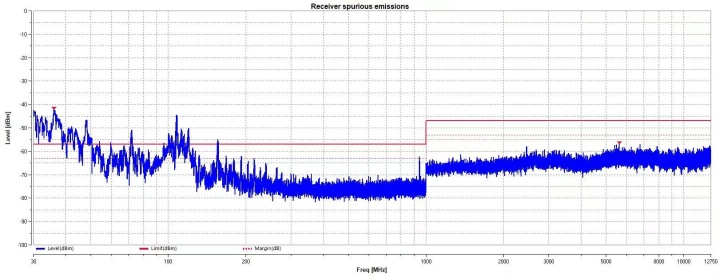

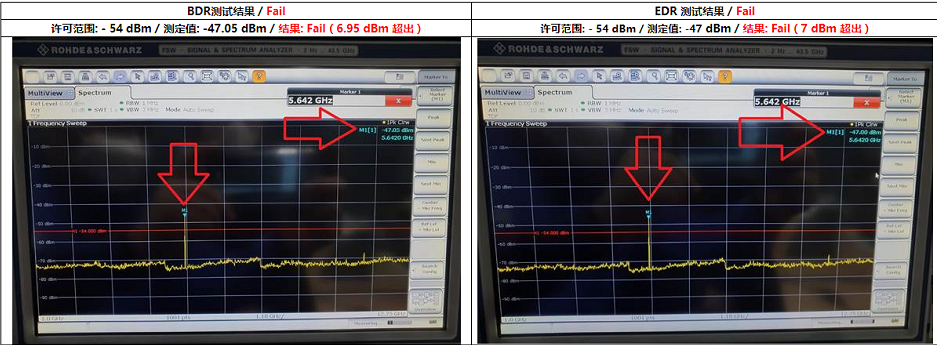

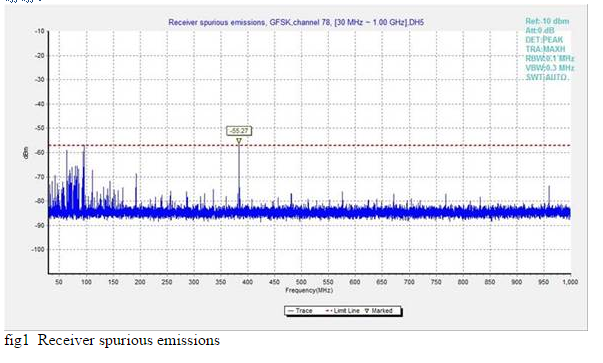

3. 高频杂散超标：（4.8GHZ、7.2GHZ、9.6GHZ；） TX杂散超标：

整改办法：

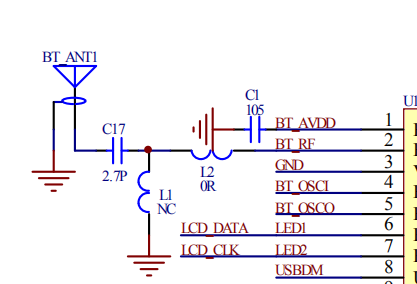

1. 调节天线匹配参数（参考值C17=2.7P；L1=0.8P；L2=3.3nH实际参数最终调试结果为准）：
2. 降低蓝牙发射功率 RX杂散超标：


处理办法：更改软件（可以优先选用网盘上面的软件测试）
处理办法：更改软件（可以优先选用网盘上面的软件测试）
处理办法：

1. 降低主控蓝牙发射功率
2. 主控BTAVDD电容是否缺焊、虚焊等
3. 更换板子测试
4. 更换新软件测试（适用于693X之后的芯片包括693X）
5. 调试软件（适用于692X系列芯片）
6. SMA线地焊接没靠近芯片地焊接

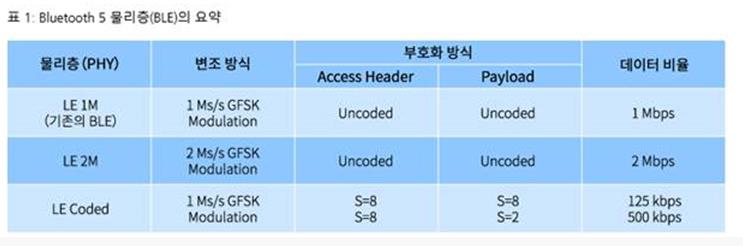

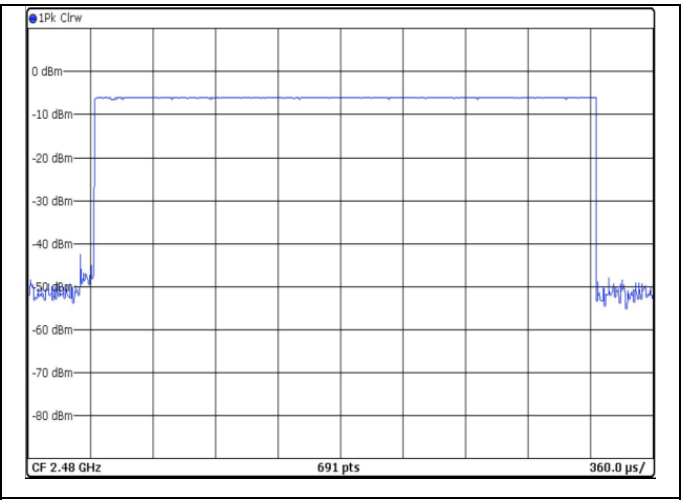

主频带宽问

1、692X 之前包括692X的芯片都不支持BLE 2M
2、693X之后的芯片都支持BLE 2M；测试不到检查FCC工具是否支持；FCC工具配置是否正确：EN_TX_TEST_CMD 才有1M和2M;TX_TEST_CMD只有1M；EN_TEST 500k TEST 125K

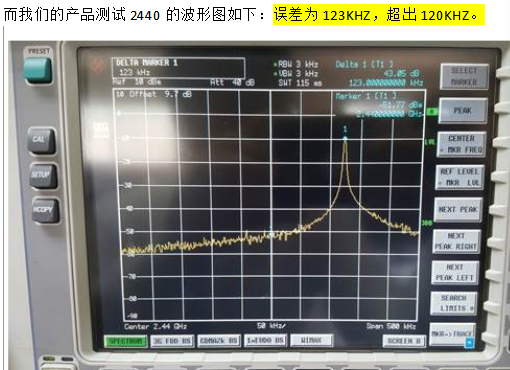

频偏问题：
如何使用测试盒判断定频样机频偏？
下载SDK正常蓝牙模式程序-----使用测试盒测试样机的频偏（注意要把测试盒自动频偏校准关闭）----修改晶振电容参数（或者换晶振）直到测试盒测试频偏正常为止-----再把软件改为FCC定频模式（更换同样参数的晶振到样机）即可。
如果出现频率范围超出了限值：

1. 软件电容参数
2. 更换晶振;更换晶振匹配电容

3、软件频偏修改

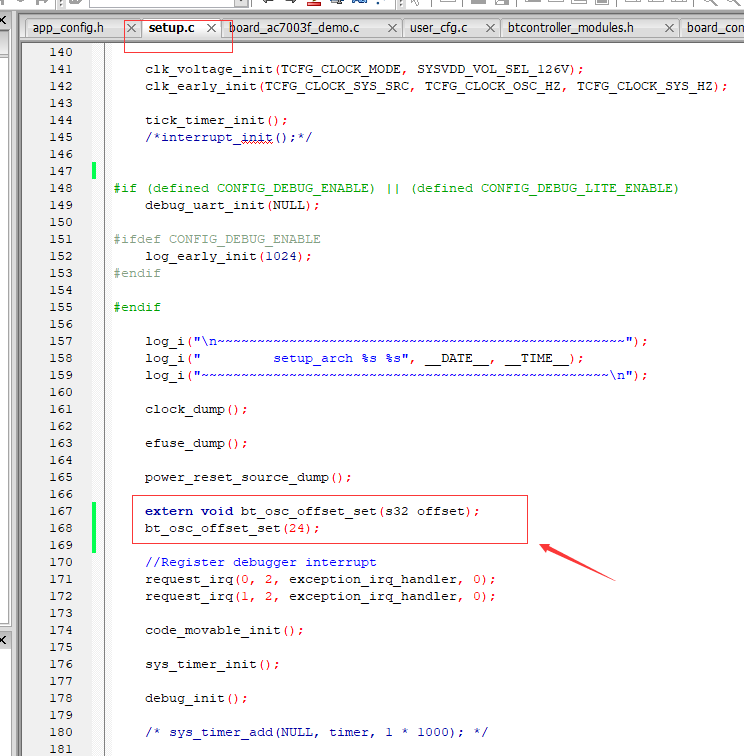

AC700X 程序上频偏修改：
extern void bt_osc_offset_set(s32 offset); 该函数要在power_reset_source_dump();后调用。参数使用说明：如果测试盒测试到未修改频偏前数值是+20 ，那么就填bt_osc_offset_set(20); 如果测试到是-20 那么就填bt_osc_offset_set(-20);
INCLUDEPICTURE \d "https://www.kdocs.cn/api/v3/office/copy/VGpaN24vSWlSajgvZGVLK2FPNW9FOUptR290aGtJWFFSU2xjS3J3SjJ6WTRJTDU2Q1MvVDhuWnk4ZnRjWlVHQ1QyQTJCY3VmQTZscVFIekxYSXdyaG0rTTNLUE55VjZwcm5paXhnVTUvalBVcExOdVpDdVRjTzJPci9sMmhPL3ljdmRPSTRpcVNnMWZNR0dqYzBHOXhlNGgyekZpWUFTcTlRaEFTLy9KWVJrZWNlbFpVMXhuQit1Y2FBUDQ4d3lKbStpVmNWeC9JRllZbFJ5N0d2Y2Y4T0FZQWRHckhXL3NiT3VWV3g2eC9wMHRURU1Nc25lc3BRUi93UTdRZnFyYVJjeTM1djNCcmNzPQ==/attach/object/3TYXWAQAJI" * MERGEFORMATINET

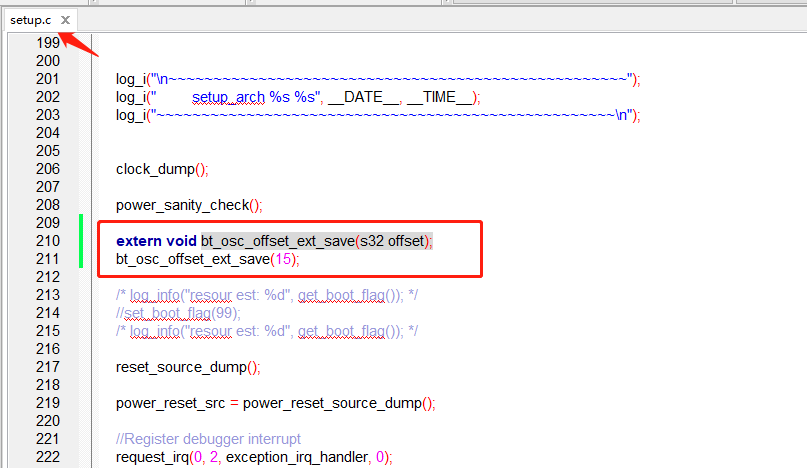

AC696 程序上频偏修改：
使用函数：bt_osc_offset_ext_save(s32 offset)
使用方法： 该函数要在power_reset_source_dump();后调用。参数使用说明：如果测试盒测试到未修改频偏前数值是+20 ，那么就填bt_osc_offset_ext_save(20); 如果测试到是-20 那么就填bt_osc_offset_ext_save(-20);
INCLUDEPICTURE \d "https://www.kdocs.cn/api/v3/office/copy/VGpaN24vSWlSajgvZGVLK2FPNW9FOUptR290aGtJWFFSU2xjS3J3SjJ6WTRJTDU2Q1MvVDhuWnk4ZnRjWlVHQ1QyQTJCY3VmQTZscVFIekxYSXdyaG0rTTNLUE55VjZwcm5paXhnVTUvalBVcExOdVpDdVRjTzJPci9sMmhPL3ljdmRPSTRpcVNnMWZNR0dqYzBHOXhlNGgyekZpWUFTcTlRaEFTLy9KWVJrZWNlbFpVMXhuQit1Y2FBUDQ4d3lKbStpVmNWeC9JRllZbFJ5N0d2Y2Y4T0FZQWRHckhXL3NiT3VWV3g2eC9wMHRURU1Nc25lc3BRUi93UTdRZnFyYVJjeTM1djNCcmNzPQ==/attach/object/ZLJ3QAQA7U" * MERGEFORMATINET


测试阻塞（blocking）:

1. 出现1DH 数据掉包率很高；2DH掉包率很好；在SMA射频线与芯片连接加一个对地电容（约1.2P左右）
2. 连不上仪器：检查是否是烧录进DUT/BQB模式软件（手机搜索蓝牙能否搜到如下蓝牙名称：xxx_RAM;xxx_DUT）蓝牙名称。BLE DUT模式(BQB软件)可以是使用FCC工具BLE选项发送指令看能否通信，不能通信样机跑不正常，或者是软件没打开。
3. 软件确定BLE DUT（BQB）已经打开通信不起来，检查波特率是否设置对。（常用波特率：115200、57600、9600）.

EMC测试

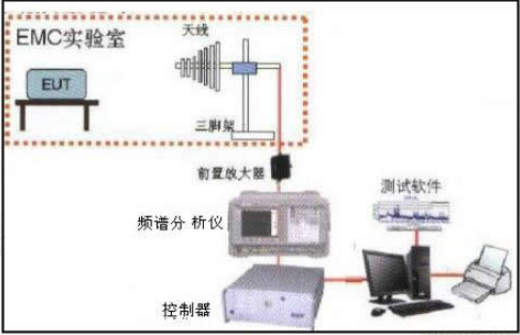

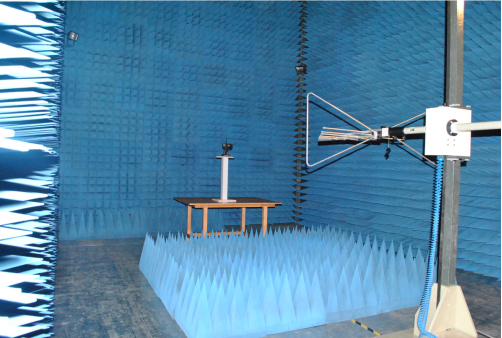

EMC测试框图：

天线垂直和水平两个方向

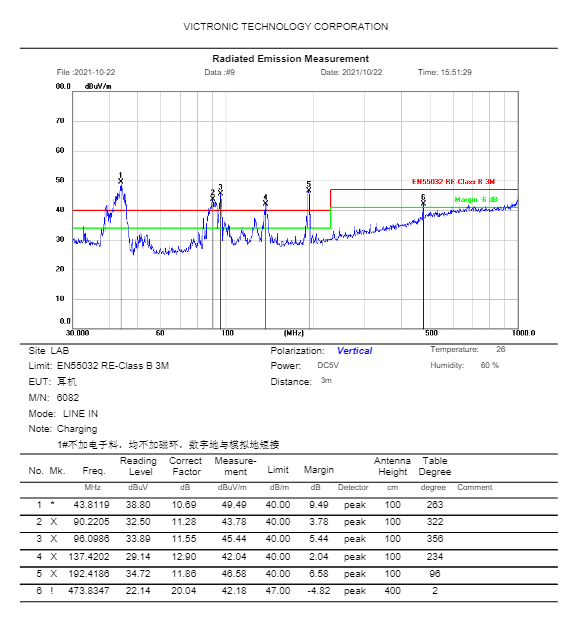

报告分析：

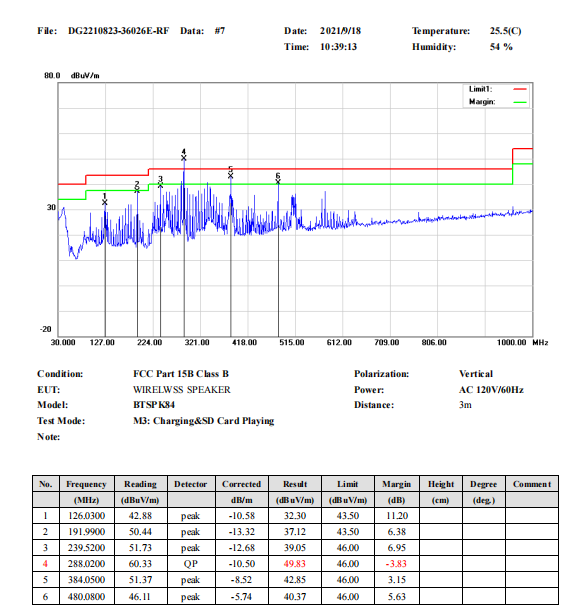

 从测试报告我们可以分析样机的杂散情况：杂散频点、特征。从而判断样机可能出现杂散的模块。逐步排查。

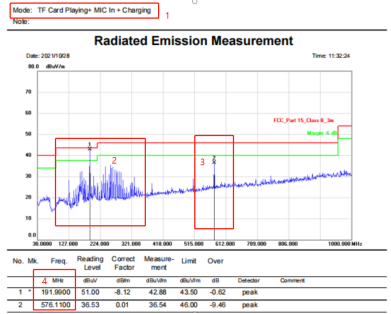

上图所1可以看了接到测试模式为TF播放+MIC+充电模式测试报告。2/3可以看出杂散频点为独立频点。4可以看出来读值频点和对应频点杂散值、测试限值、差值。
读出频点192MHz;576MHz。计算192MHz、576MHz；192MHZ/6=32;576/6=96所以为6M\12M\24M时钟倍频。根据频率找相应的频率相关电路

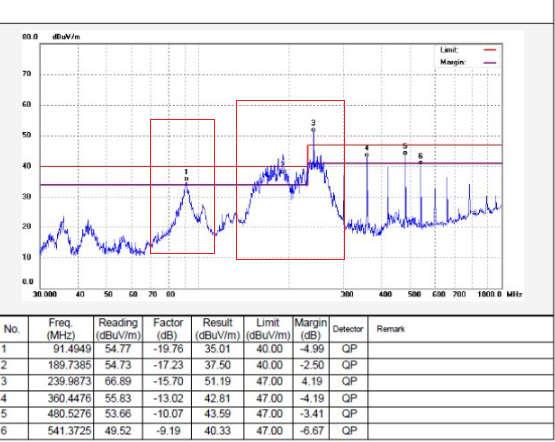

图中红框部分为非单频率超标点。这个一般不是时钟的主频倍频，是一种可变频率时钟。比如：方波、PWM、充电、升压、降压、数字功放工作辐射出来的杂散。

上图测试的是样机对市电的骚扰情况。测试的频率比较低（0.15MHZ~30MHZ）。测试结果QP值不能超过红线AVG不能超绿线。测试NG基本为升压、充电或者是功放线路导致，特别是数字功放。需要加LC滤波。

常用元器件：

1. 磁珠 磁珠专用于抑制信号线、电源线上的高频噪声和尖峰干扰，还具有吸收静电 HYPERLINK "https://baike.baidu.com/item/%E8%84%89%E5%86%B2/1938481" \t "https://baike.baidu.com/item/%E7%A3%81%E7%8F%A0/_blank" 脉冲的能力。 磁珠有很高的 HYPERLINK "https://baike.baidu.com/item/%E7%94%B5%E9%98%BB%E7%8E%87/786893" \t "https://baike.baidu.com/item/%E7%A3%81%E7%8F%A0/_blank" 电阻率和磁导率，等效于电阻和电感串联，但电阻值和电感值都随频率变化。磁珠的功能主要是消除存在于传输线结构（电路）中的RF噪声，RF能量是叠加在直流传输电平上的交流正弦波成分，直流成分是需要的有用信号。
2. 电感 电感的作用是阻碍电流的变化，但是这种作用与电阻阻碍电流流通作用是有区别的电阻阻碍电流流通作用是以消耗电能为其标志，而电感阻碍电流的变化则纯粹是不让电流变化，当电流增加时电感阻碍电流的增加，当电流减小时电感阻碍电流的减小。电感则有“通直流，阻交流,通低频,阻高频”的功能。电感器构成的滤波电路，其滤波效果相当好。
3. 电阻 电阻的主要物理特征是变 HYPERLINK "https://baike.baidu.com/item/%E7%94%B5%E8%83%BD/889532" \t "https://baike.baidu.com/item/%E7%94%B5%E9%98%BB%E5%99%A8/_blank" 电能为 HYPERLINK "https://baike.baidu.com/item/%E7%83%AD%E8%83%BD/2684858" \t "https://baike.baidu.com/item/%E7%94%B5%E9%98%BB%E5%99%A8/_blank" 热能，也可说它是一个 HYPERLINK "https://baike.baidu.com/item/%E8%80%97%E8%83%BD%E5%85%83%E4%BB%B6/8598682" \t "https://baike.baidu.com/item/%E7%94%B5%E9%98%BB%E5%99%A8/_blank" 耗能元件，电流经过它就产生 HYPERLINK "https://baike.baidu.com/item/%E5%86%85%E8%83%BD/783007" \t "https://baike.baidu.com/item/%E7%94%B5%E9%98%BB%E5%99%A8/_blank" 内能。电阻在 HYPERLINK "https://baike.baidu.com/item/%E7%94%B5%E8%B7%AF/33197" \t "https://baike.baidu.com/item/%E7%94%B5%E9%98%BB%E5%99%A8/_blank" 电路中通常起 HYPERLINK "https://baike.baidu.com/item/%E5%88%86%E5%8E%8B" \t "https://baike.baidu.com/item/%E7%94%B5%E9%98%BB%E5%99%A8/_blank" 分压、 HYPERLINK "https://baike.baidu.com/item/%E5%88%86%E6%B5%81/79141" \t "https://baike.baidu.com/item/%E7%94%B5%E9%98%BB%E5%99%A8/_blank" 分流的作用。对 HYPERLINK "https://baike.baidu.com/item/%E4%BF%A1%E5%8F%B7" \t "https://baike.baidu.com/item/%E7%94%B5%E9%98%BB%E5%99%A8/_blank" 信号来说， HYPERLINK "https://baike.baidu.com/item/%E4%BA%A4%E6%B5%81/2700357" \t "https://baike.baidu.com/item/%E7%94%B5%E9%98%BB%E5%99%A8/_blank" 交流与直流信号都可以通过电阻。

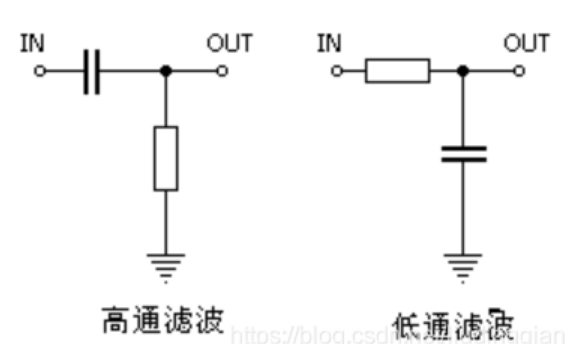

4. RC滤波电路

截止频率f = 1/（2 π RC）

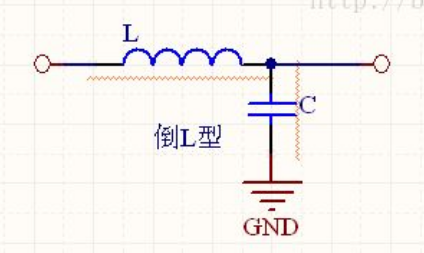

5. LC低通滤波电路

截止频率计算

6、磁环

 磁环是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用，一般使用铁磁环在不同的频率下有不同的阻抗特性,一般在低频时阻抗很小,当信号频率升高主抗就变大。信号频率越高,越容易辐射出去，如一些排线信号线都是没有屏蔽层的,那么这些信号线就成了很好的天线。这种情况在排线/延长线上加磁环效果很明显。

磁芯的使用原则
1.磁环越长越好磁芯
2.孔径和所穿过的电缆结合越紧密越好。
3.低频端骚扰时，建议线缆绕2~3匝，高频端骚扰时，不能绕匝（因为分布电容的存在)，选用长一点的磁环。磁环的安装位置

7、共模电感

共模电感(Common mode Choke)，也叫共模扼流圈，常用于开关电源中过滤共模的电磁干扰信号。在电路设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的 HYPERLINK "https://baike.baidu.com/item/%E7%94%B5%E7%A3%81%E6%B3%A2/102449" \t "https://baike.baidu.com/item/%E5%85%B1%E6%A8%A1%E7%94%B5%E6%84%9F/_blank" 电磁波向外辐射发射。
共模电感选择：
选择所需滤波的频段，共模阻抗越大越好，因此在选择共模电感时需要看器件资料，主要根据阻抗频率曲线选择。

硬件设置指南：

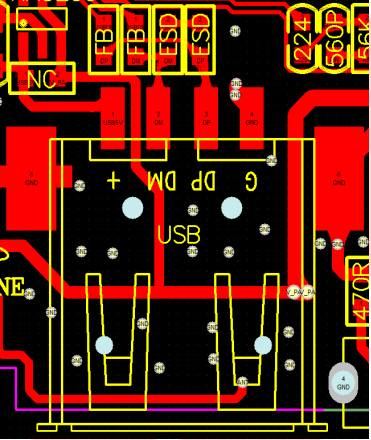

１、 ＳＤ、ＵＳＢ等数字信号线串联磁珠，磁珠靠近主控放置。

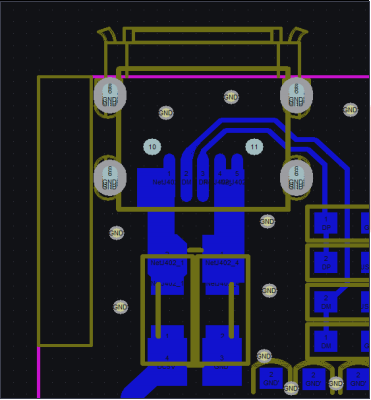

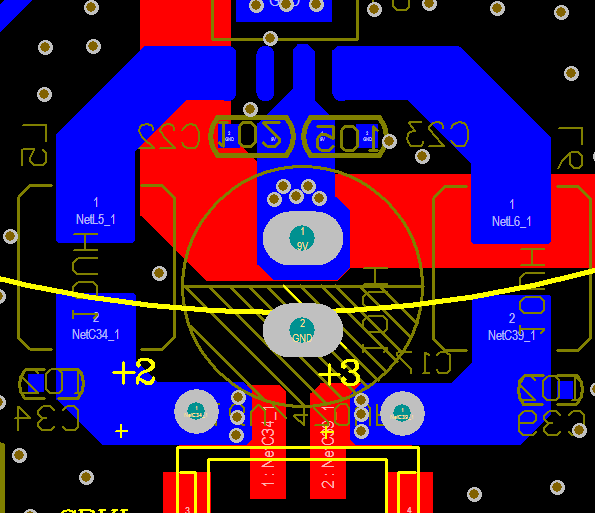

２、 充电入口串联共模电感，靠充电入口（如ｍｉｃｒｏ ＵＳＢ座）放置，共模电感接输入电源与地。
INCLUDEPICTURE \d "C:\Users\ZPC18-145\AppData\Roaming\Tencent\Users\983062495\QQ\WinTemp\RichOle\[6L{​37H97Z0X$[DW]7LUX6X.png" * MERGEFORMATINET


4. 功放输出脚预留LC滤波滤波网络。

4、主控滤波电容要靠近主控放置，电容将ＧＮＤ与ＡＧＮＤ在靠近主控处串联，电容靠近主控
模拟部分放置，PCB LAYOUT 时注意数字地回路完整性，提高电源稳定性，减少主控工作时钟辐射风险。

EMC案例分析

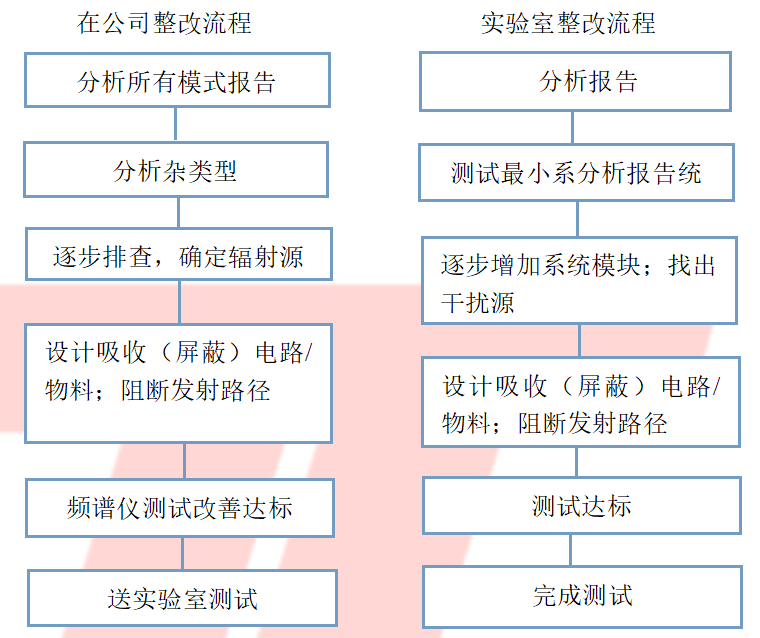

杂散整改步骤：

仪器使用：

emc近场探头

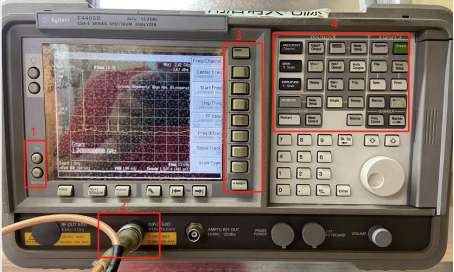

1. 开关机按键；2、信号输入接口；3、屏幕功能选择按键；4、设置按键。具体使用参考仪器使用手册 整改测试环境：需要在屏蔽房里面测试，排除环境中其他干扰信号
   频谱仪使用：
   第一步按PowerOn键开机。
   第二步，按键INCLUDEPICTURE \d "C:\Users\ZPC18-~1\AppData\Local\Temp\ksohtml39024\wps6.jpg" * MERGEFORMATINET
   输入起始频率\截止频率，然后键入单位。
   第三步，按INCLUDEPICTURE \d "C:\Users\ZPC18-~1\AppData\Local\Temp\ksohtml39024\wps7.jpg" * MERGEFORMATINET 键
   ，输入功率参考电平REF的数值，然后键入单位。
   第四步，按INCLUDEPICTURE \d "C:\Users\ZPC18-~1\AppData\Local\Temp\ksohtml39024\wps8.jpg" * MERGEFORMATINET 键
   ，分别设置分辨带宽RBW和视频宽度VBW
   第五步，按INCLUDEPICTURE \d "C:\Users\ZPC18-~1\AppData\Local\Temp\ksohtml39024\wps9.jpg" * MERGEFORMATINET 键
   ，再按SWPTimeAUTO/MNL输入扫描时间周期，键入单位
   第六步，按INCLUDEPICTURE \d "C:\Users\ZPC18-~1\AppData\Local\Temp\ksohtml39024\wps10.jpg" * MERGEFORMATINET 键
   ，选择Max Hlod峰值保持。
   第七步，按INCLUDEPICTURE \d "C:\Users\ZPC18-~1\AppData\Local\Temp\ksohtml39024\wps11.jpg" * MERGEFORMATINET 键
   ，获取峰值频点

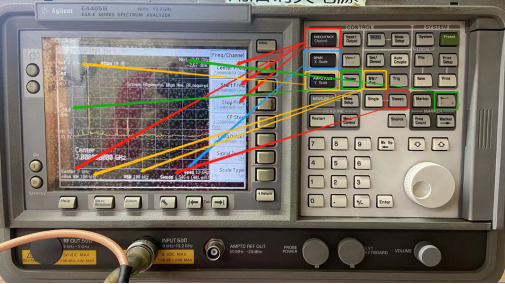

频谱仪显示对应设置按键：

案例分析：

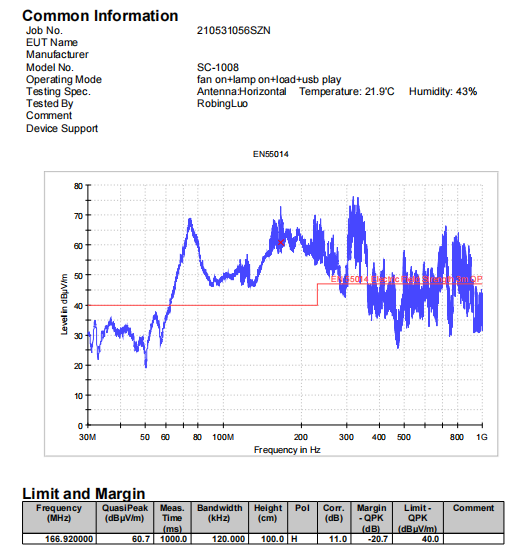

案例一：测试AUX/BT/TF/USB模式均有密集定频杂散。
测试结果如下

分析过程：
从测试报告上看，样机测试所有模式都全在上图的杂散，且频率为6M的倍频。所以要排查所有模式下共同工作部分。产品为音箱产品。所有模式都工作部分有功放和PWM灯。
测试过程中按下面列顺序去掉，看测试结果：
1、灯板部分：PWM推彩灯经排查有杂散。
2、按键部分：为输入口排查没杂散出来。
3、把喇叭线拔掉
4、软件把DAC关闭
排查发现DAC关闭和PWM灯线去掉之后杂散改善明显。
本案的处理办法：

1. PWM灯线上串磁珠

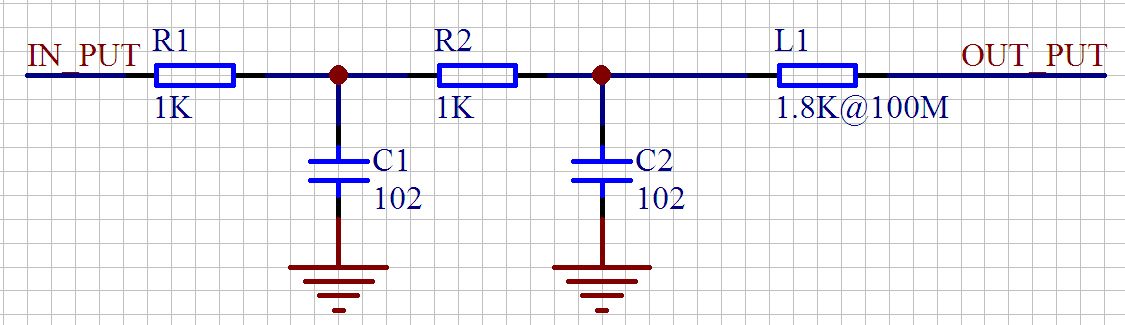

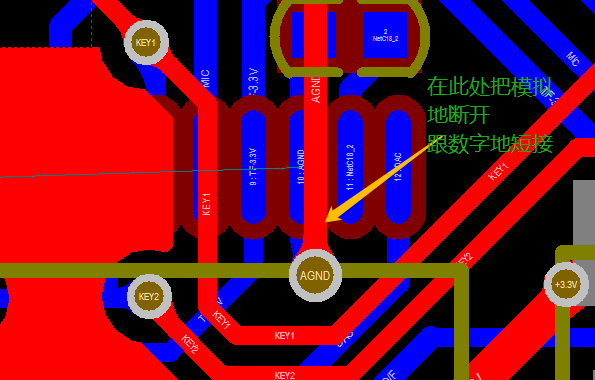

2. 在DAC加RC滤波网络，2阶RC截止频率54KHZ左右。模拟地芯片出来直接短到数字地。

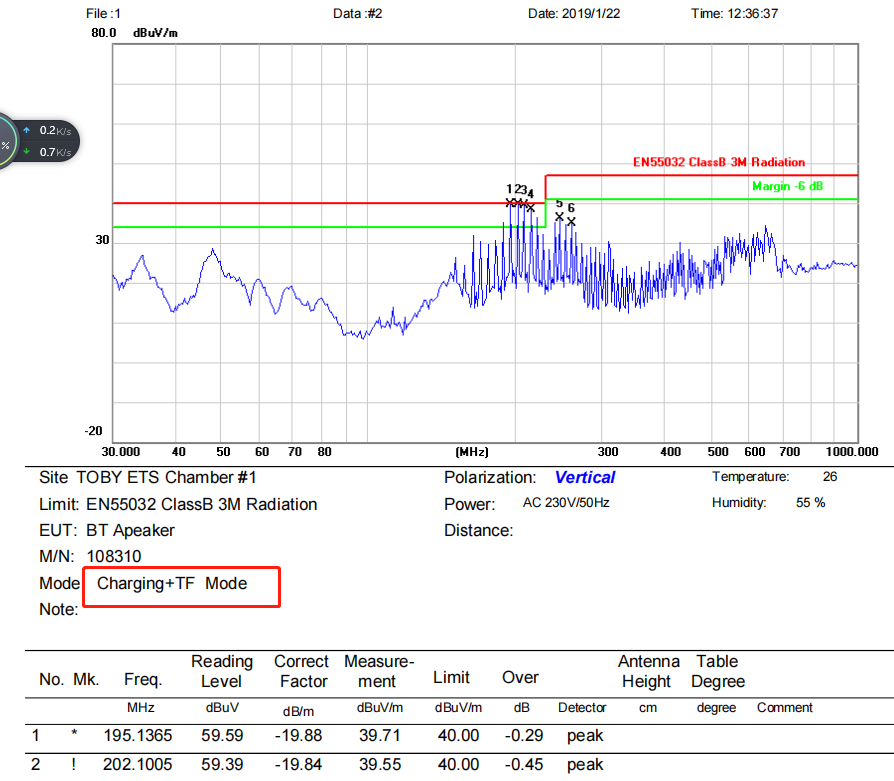

案例二：测试只有TF卡模式下杂散超标其他模式正常。
测试结果如下：

分析过程：
从测试过程看只有TF卡模式下的样机的杂散超标。这可以定位为TF卡数据线或者是Clk时钟线辐射出来的杂散。客户这个案子TF在板上不是经过排线接到外面的。
处理办法：

1. 在TF卡clk和DAT脚加磁珠，推荐1K@100M磁珠。
2. 如果客户硬件不改的情况下可以直接降低TF卡的读写速度降到最低点；但是这可能会导致读卡兼容性问题，不建议客户量产软件降读写速率。

案例三：PC耳机产品；不是独立的频率杂散超标如下

分析过程：
客户这个产品为PC耳机，上图为去掉耳机之后测试出来的结果。客户的USB线约1.5米左右，对高频信号有很强的辐射左右。
处理办法如下：

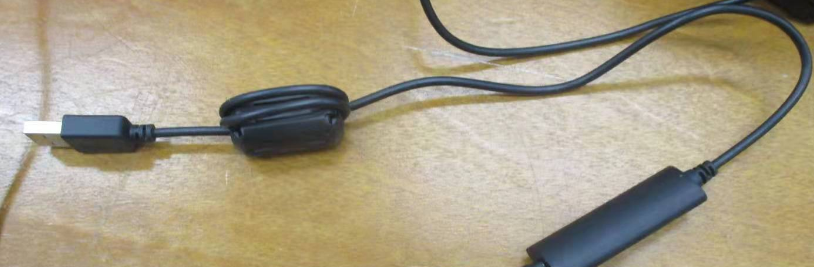

在USB线上绕上磁环。

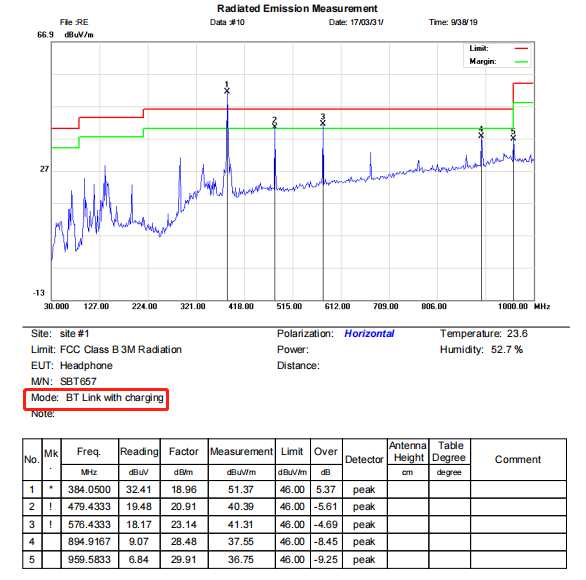

案例四：在蓝牙模式下，辐射出来的杂散频率是主频的倍频：

分析过程：
报告中杂散384M刚好为192M的2倍频，所以辐射出来的频率为主控工作倍频。原因如下：
1、LAYOUT时候PCB地分散，芯片电源退偶电容效果差
2、主控供电脚串电阻过大如10R或者二极管就会导致芯片工作时候，VBAT纹波大影响其他电源稳定
处理办法：
找出辐射主频辐走线，比如：按键排线、充电线、喇叭线、灯线。找到对应线靠近芯片端串磁珠/电阻；
如果是地线不完整可以飞线连接地；电源纹波大加电解电容或者是改小电阻。

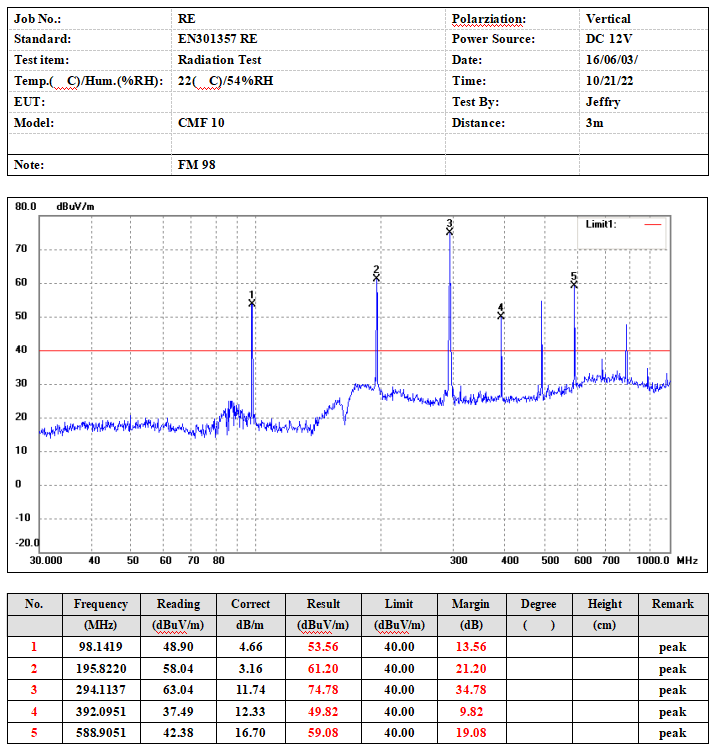

案例五：产品为FM发射器产品，超标的杂散频点为FM发射频率的倍频；如下：

分析过来：
从报告得出超标频率，而且改变发射频率，杂散频点也会跟着变化。
处理办法：

1. 减小发射功率强度

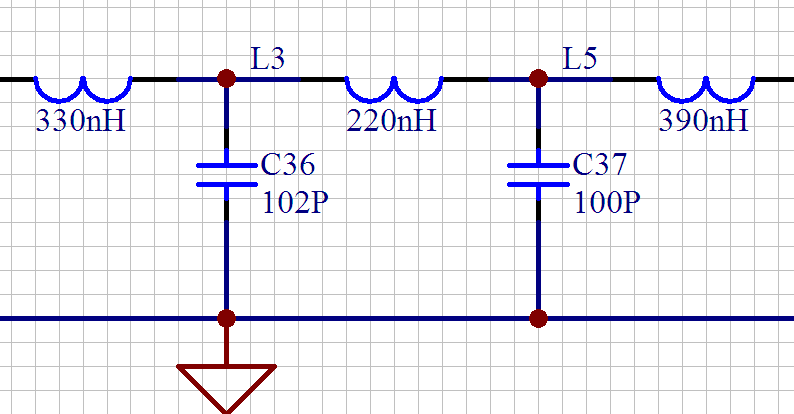

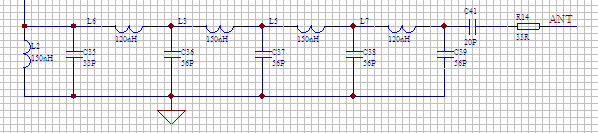

2. 在发射天线上加下面的滤波网络；（参数跟天线长度和具体样机差异需要做调整）

案例六：产品为音箱产品功放数字功放和升压，超标的杂散频点为非单独频率；如下：
INCLUDEPICTURE \d "C:\Users\ZPC18-145\AppData\Roaming\Tencent\Users\983062495\QQ\WinTemp\RichOle\EW)3FM)$M0@JUG[YHNUGTRS.png" * MERGEFORMATINET

分析过程：
从报告看出超标的频率点不是分散的频率，而是连续频率点，所以这不是时钟的倍频。杂散跟数字功放和电源升压有关系。检查是否跟充电有关,测试不充电状态和充电状态的结果。
处理办法：

1. 将数字功放改为模拟功放
2. 在功放喇叭线上加上LC滤波网络（具体参数参照功放规格书上面的参数）
3. 如果为升压/充电电源导致可以在充电/升压输出的电容回路适当加大电容或者串磁珠

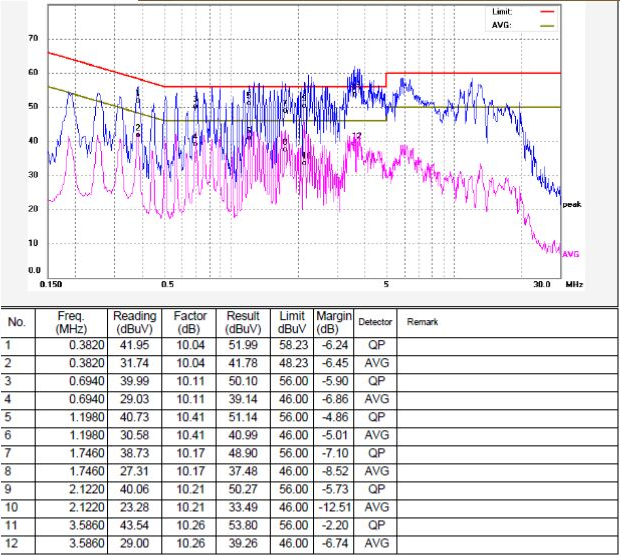

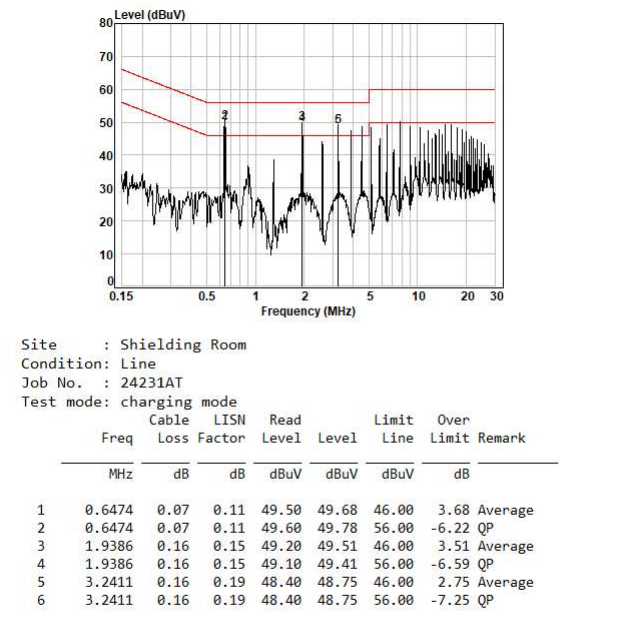

4. 如果是充电有关更换充电器或者充电口串磁珠或者公模电感 案例七：产品为音箱产品需要时使用到市电充电或者供电必须测试传导干扰；测试报告如下；
   INCLUDEPICTURE \d "C:\Users\ZPC18-145\AppData\Roaming\Tencent\Users\983062495\QQ\WinTemp\RichOle\]2~[_9WQR$I_3O5661LYN1K.png" * MERGEFORMATINET

   分析过程：
   从测试报告看出测试的是0.15M~30M频段的干扰信号。一般需要使用到市电供电才需要测试。这种情况多数是低频工作杂散干扰。比如SW信号和数字功放。
   处理办法：
   数字功放改为AB类在功放的喇叭线上加磁珠和对地电容104左右（磁珠过不了加绕线电感和105电容）。在充电口加公模电感。

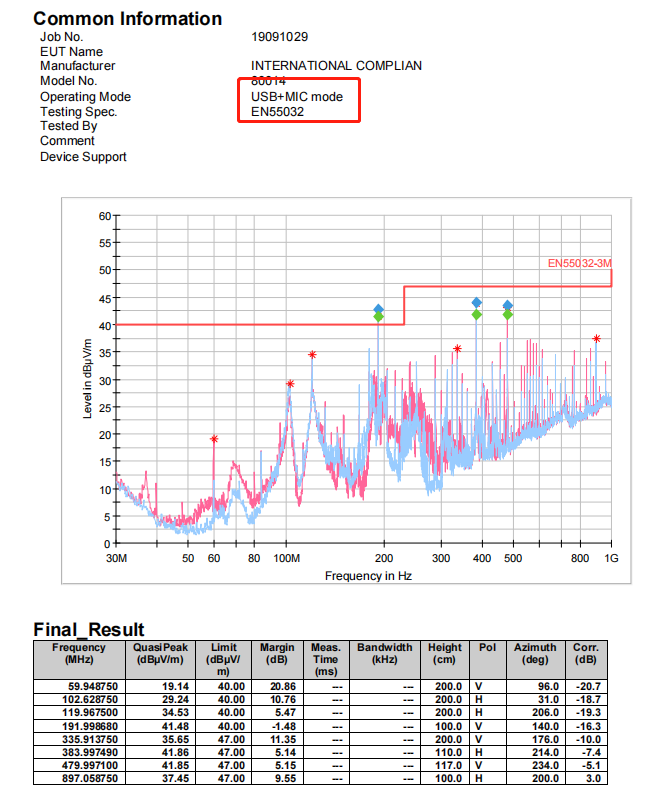

   案例八：产品为音箱产品外带K歌MIC；测试报告如下；


分析过程：
从报告分析超标很多单频点杂散，为时钟频率。把外接MIC去掉杂散就很好。所以这些杂散通过MIC线辐射出来。
处理办法：

1. 在MIC电路上加多级滤波电路，可以开路使用LC滤波网络。具体参数根据实际调整

2. 适当减短MIC线长度

3. 在MIC上面绕磁环或者换用带屏蔽线的MIC BQB测试
   BQB样机介绍：
   BQB测试分为两部分：RF测试、profile测试。做测试样机需要分开，样机里面的软件也是不一样的。
   RF测试样机：
   一、测试RF的样机需要在样机中下载BQB软件；软件客户可以自己用SDK做，也可以从下面网盘上下载。
   注意：BQB RF测试软件只做RF测试不能用profile测试！！！BQB RF测试软件只做RF测试不能用profile测试！！！BQB RF测试软件只做RF测试不能用profile测试！！！
   RF测试程序网盘地址：链接：https://pan.baidu.com/s/1-_qCYw_mQaX63pBYNCumvw
   提取码：j6vs
   百度网盘 请输入提取码
   如何判断样机里面下载的软件是否为BQB RF测试软件？
   网盘上面的软件默认芯片VBAT有电就能跑起来！！！！

4. BR/EDR测试可以使用手机搜到XXX_DUT/XXX_RAM蓝牙名称。

5. BLE测试使用工具“FCC_assist.exe”选择BLE测试发射指令能通信成功。波特率要填对！！！

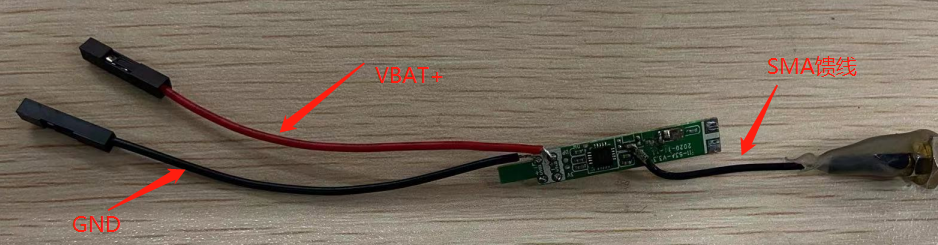

6. 样机要焊上SMA馈线；馈线的焊接办法参考上面FCC 测试馈线焊接办法。 经典蓝牙样机验证：


7. 样机下载BQB RF测试软件，软件上电样机就跑起来；搜蓝牙名称XXX_DUT；XXX_RAM

8. 焊接SMA馈线时要把匹配网络去掉；SMA线线芯焊在主控RF脚PCB走线上，注意不要跟地线短路，SMA线屏蔽层接到地线。

9. 焊上芯片供电线；正极芯片VBAT，负极接GND BLE 样机验证（没仪器情况下验证）：


1、样机下载BQB RF测试软件，软件上电样机就跑起来；串口FCC_assist.exe工具BLE测试能通信成功，注意波特率要填对。
2、焊接SMA馈线时要把匹配网络去掉；SMA线线芯焊在主控RF脚PCB走线上，注意不要跟地线短路，SMA线屏蔽层接到地线。
3、串口线焊接；正极芯片VBAT，负极接GND，DM接串口TX；DP接串口RX

BQB问题处理

RF测试部分：

带内杂散超标（In-Band Spurious Emissions）：

问题：样机测试带内杂散超标

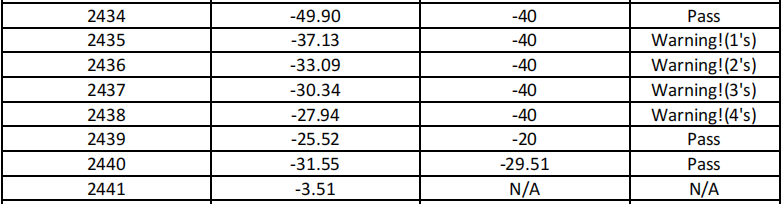

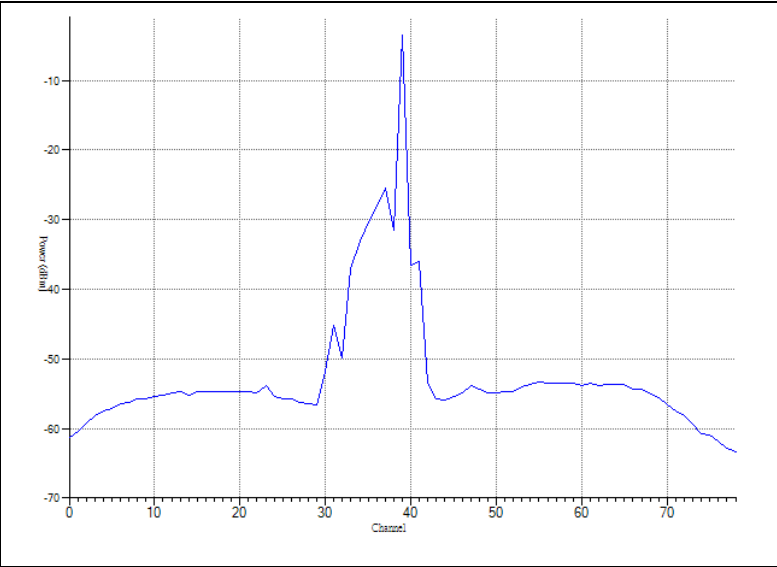

如图为带内杂散超标报告：

报告中有4个频点为“warning”规范要求在3个以内，需要压下来一个就可以通过。样机的主频功率为-3.51；而最靠近的频点为2435M 杂散为37.13。所以样机的处理办法可以如下：

1. 降低功率到压线（-6dBm）测试有机会通过
2. 换一个样机样机差异有的杂散会好一些
3. 更换软件
4. 检查BTVDD电容是否损坏\漏贴、虚贴现象

CI测试（C/I Performance）：

问题：样机CI测试不过，出现很多failed或者是掉线

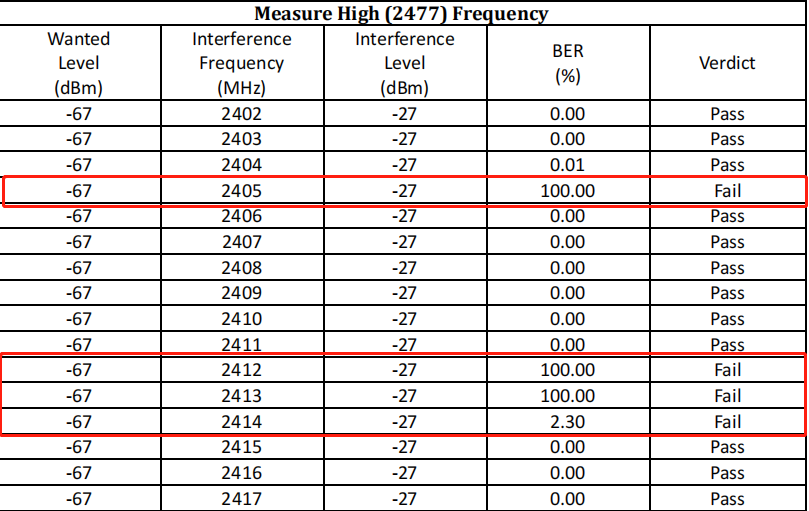

如下图为CI测试报告：

CI测试为蓝牙加干扰的接收性能，处理方法如下：

1. 固件问题，更换固件测试
2. 镜像频率设置问题；镜像频率一般为-3MZH
3. 如果是出现连续fail ：
4. 样机掉线；检查供电和固件；
5. 固件不支持该数据包测试：如3DHX

输出功率测试（Output Power ）：
问题：样机测试功率过小

测试功率要求：

1. PAV < 100 mW EIRP
2. If the EUT is a power class 1 equipment:
   PAV > 1 mW
3. If the EUT is a power class 2 equipment:
   0.25 mW < PAV < 2.5 mW
4. If the EUT is a power class 3 equipment:
   PAV < 1 mW

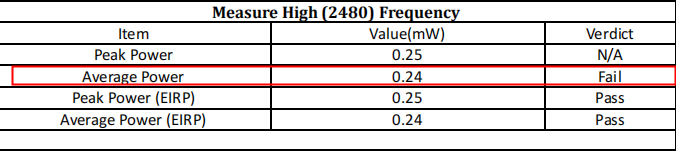

   报告中样机按class2标准测试 功率0.24mW<0.25mW。
   处理方法：
5. 软件功率等级是否设置过低
6. SMA线焊接是否正确；匹配网络去掉
7. SMA线的接地点靠近蓝牙芯片地焊接

初始载波容限：
问题：样机测试频偏过大
处理方法：

1. 更换测试样机晶振,或者外部晶振匹配电容

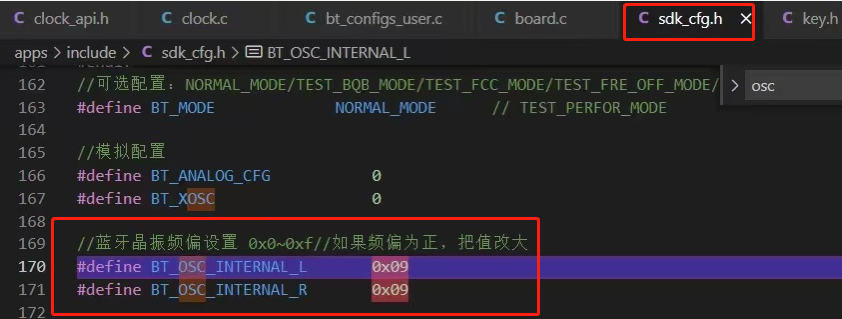

2. 软件修改芯片内部的晶振匹配电容。（下图仅供参考；不同系列芯片、不同SDK可能会有区别）

单时隙灵敏度：
问题：客户测试发现DNH测试正常，然而DH5测试不过。
这个问题可能是仪器兼容问题，样机带来我们这边测试环境可能会复现不到。
处理方法：

1. 改SMA线匹配料：例如增加一个对地1.2P的电容（根据实际情况调试） Profile测试部分：
   Profile测试相当于样机的功能测试。测试样机软件必须使用正常工作的软件，不是BQB RF测试软件。
   Profile的测试项，按一般功能划分，（一）A2DP高级音频分发配置文件（二）AVRCP远程控制配置文件（三）HFP(免提配置文件)（四）HSP耳机配置文件（五）BIP基本成像配置文件 (六)BPP基本打印配置文件 （七）OPP对象推送配置文件（八）FTP文件传输配置文件（九）HID人机接口设备配置文件。
   2DP高级音频分发配置文件
2. SNK/SYN/BV-01-C：Delay Report命令,A2DP版本号为1.3时，此测试项是强制的，如果按版本1.2来认证的话，此项不需要测试。 AVRCP远程控制配置文件
3. AVRCP/CT/CEC/BV-01-I ：验证CT角色（耳机）建立一个连接到TG角色
4. AVRCP/TG/VLH/BV-04-C ：验证测试音量的，TG角色，音量控制调节通知（音量同步）
5. AVRCP/TG/VLH/BV-01-1 ： 验证测试音量的，TG角色，音量控制调节通知（音量同步） HFP(免提配置文件)
6. HFP/HF/OOR/BV-01-I ： 验证AG主动回连样机
7. HFP/HF/OOR/BV-02-I ： 验证样机主动回连AG
8. HFP/HF/ATH/BV-03-I ： 验证语音切换，耳机操作从HF切换到AG
9. HFP/HF/ATH/BV-05-I ：验证语音切换，耳机操作从AG切换到HF HSP耳机配置文件：
10. TP/ICA/BV-01-I ：验证免提功能，遵循一般的程序，AG发出带内的电话振铃，耳机可以响应。
11. TC/HS/ACR/BV/01/I ：验证从耳机端释放一个连接 其他配置文件：
12. IOPT/SR/SDSS/BV-02-I ： 验证产品支持的profile功能：例如测试时发现产品支持HID Device role，此角色通常只有鼠标、键盘等支持，请确认是否支持，如果不支持的话请将其从服务搜索响应中删除
13. IOPT/SDAS/BV-03-I ：验证你支持的Profile 的版本 Profile常见问题处理：
    参考《BQB profile 测试中常遇到的问题点汇总》
    文档获取地址：链接：https://pan.baidu.com/s/1-_qCYw_mQaX63pBYNCumvw
    提取码：j6vs
    百度网盘 请输入提取码

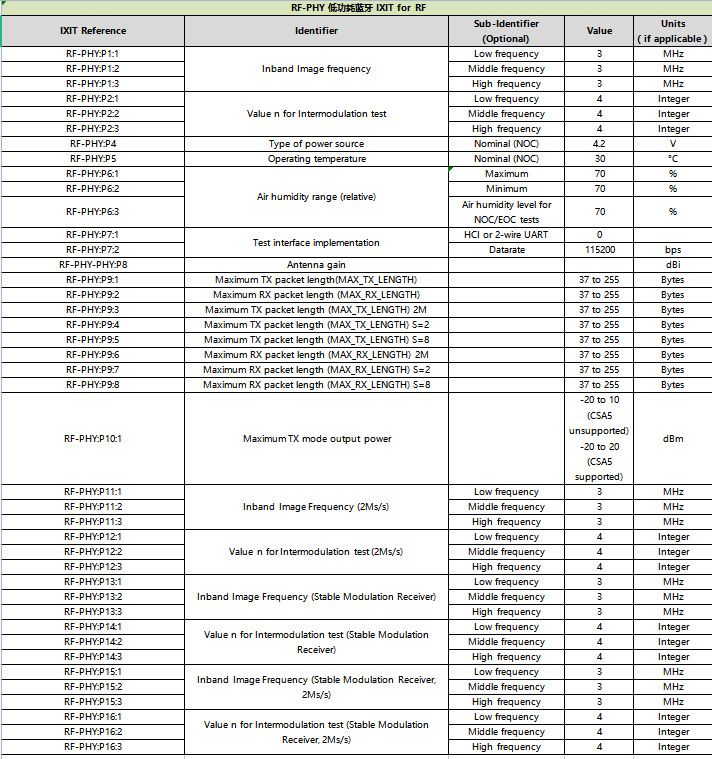

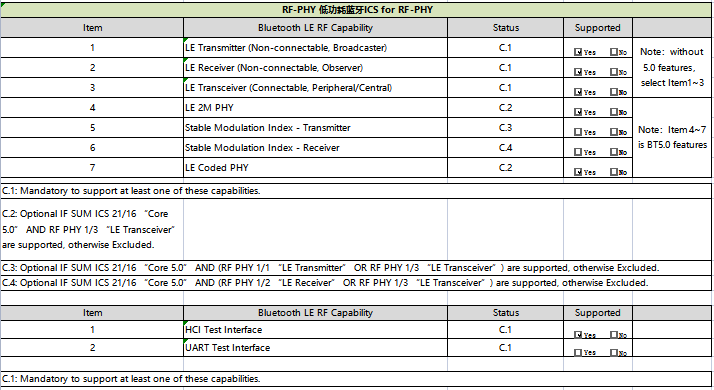

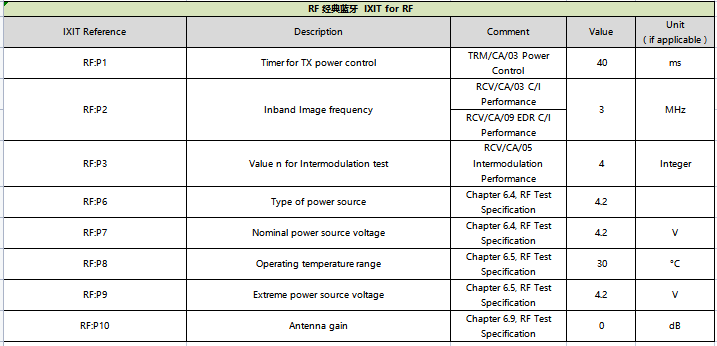

认证参数参考：
