新Tools的音效调试使用

📎 原始文档：https://www.kdocs.cn/l/ccicEFNMCQMX 新Tools的音效调试使用

EQ工具安装

I、从网站下载

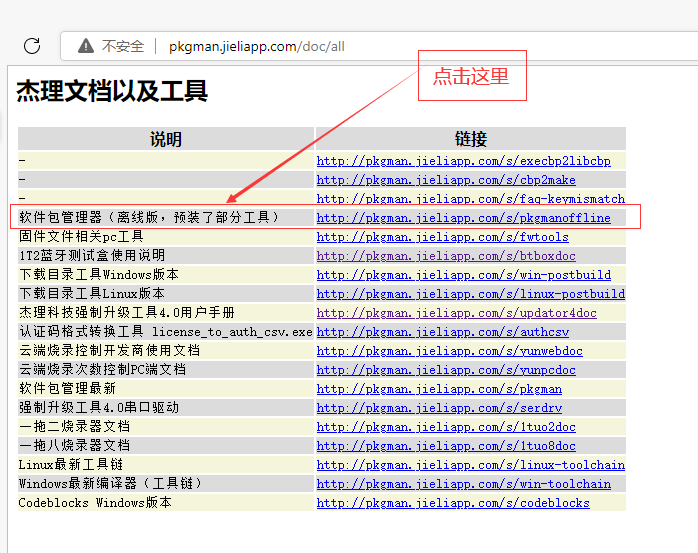

杰理文档工具列表 (jieliapp.com)

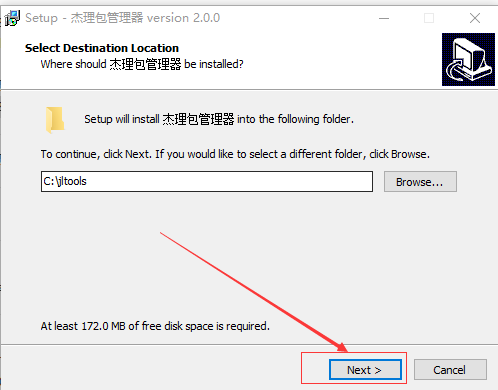

用管理者点击安装pkgman-offline-setup-20220318.exe此软件（中间可能会有未识别软件风险提示，仍要安装即可）。
默认安装在C盘。一直next> 即可。

II、安装完毕

有两种打开软件方式：

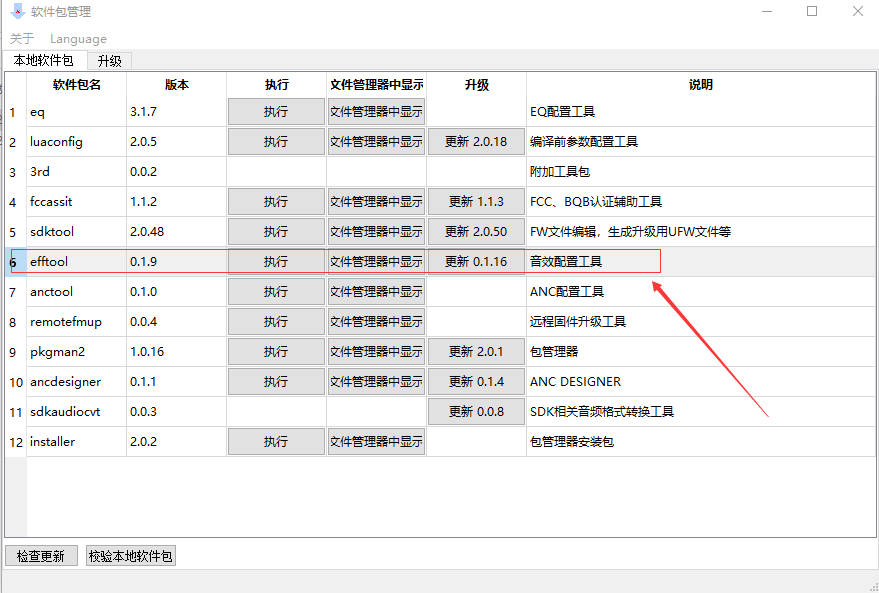

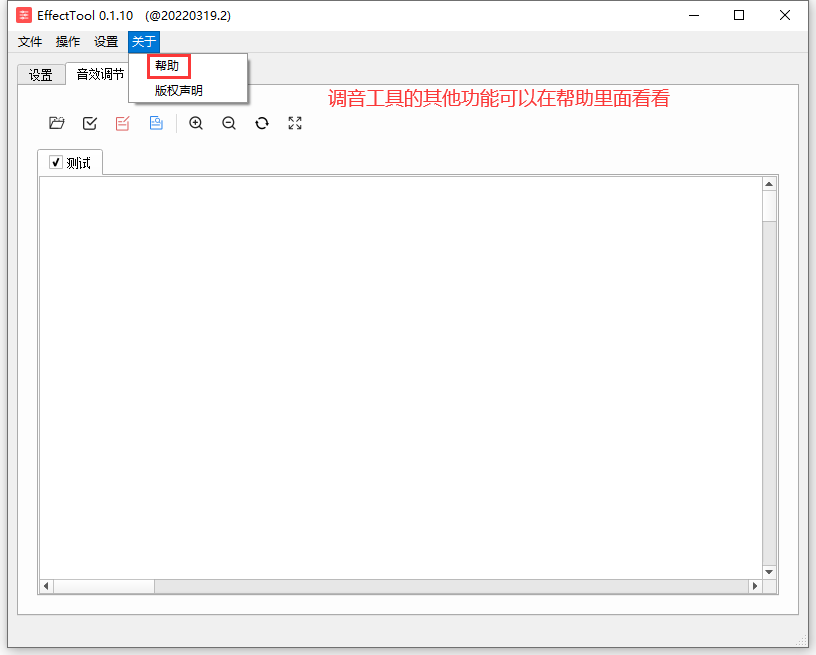

第一种：可以从如下界面的efftool打开EQ工具，一般这个是音效调试人员非程序开发者习惯使用；

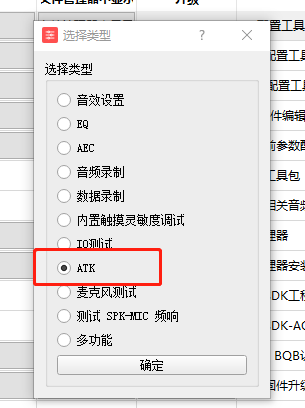

新二代音效调音的入口都是ATK（695v310之后的sdk\696V170sdk\已经新出的芯片系列）

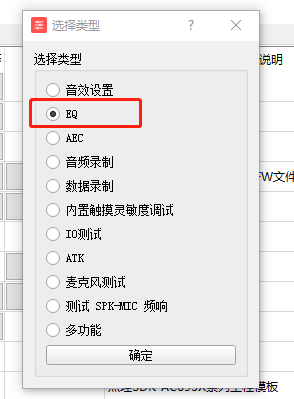

696 的sdk调音的入口选EQ

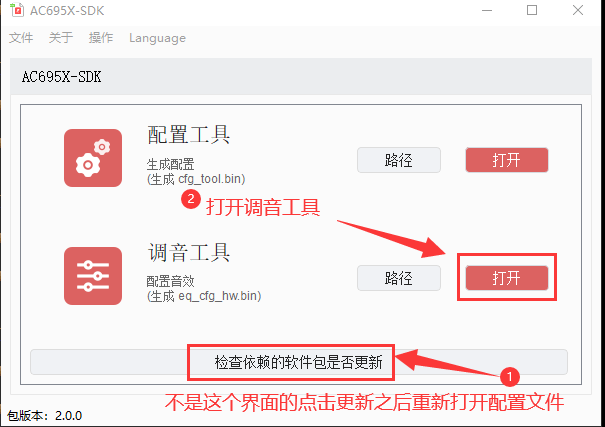

第二种：可以从SDK开发包中打开，这个是程序开发人员习惯性使用。

在线音效（eq、混响等）调试目前已经调好代码，可以直接烧录固件，开启在线调试的SDK在以下链接：
（K歌音箱）各SDK音效配置相关说明.otl

I、程序上的修改

AC695X在线调音（AC701音箱SDK修改类似）

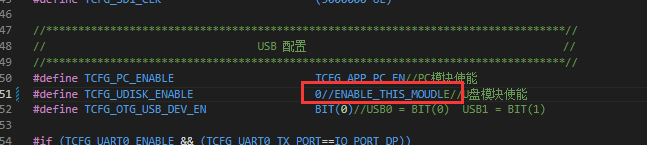

关闭usb功能

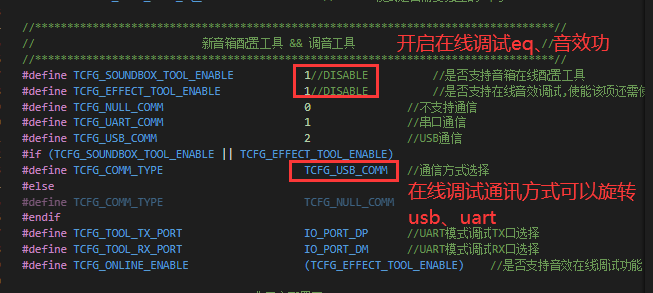

打开在线调试宏、选择在线调试通讯方式
usb在线调试demo 695X 310 SDK
链接：https://pan.baidu.com/s/1pt6VUwgOF25q16b0nIdJig
提取码：9qqd
695X 306 SDK
链接：https://pan.baidu.com/s/1FAc2VcRxbLqBfcJ9kugoYw
提取码：z8gr不正确使用8888
696X 170 SDK
链接：https://pan.baidu.com/s/1SC9vDOYMde0hd7jsnrbtmw
提取码：8888
相关教学视频 695X 310 SDK
链接：https://pan.baidu.com/s/1T61jbsPLpj2bG4H5udLnKw
提取码：8888
695X 306 SDK
链接：https://pan.baidu.com/s/14coCx1ZN9Q6UJQRCnK1FMw
提取码：8888

II、工具上的操作

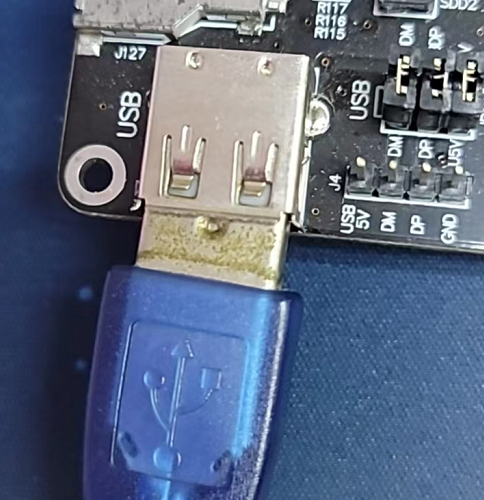

连接样机

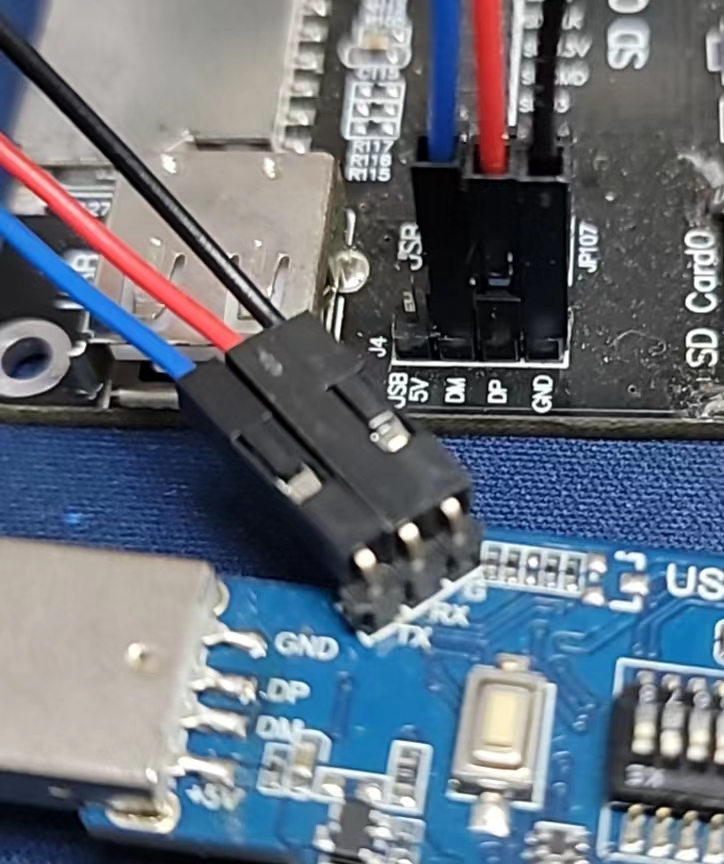

②串口通信方式

串口工具的tx/rx接样机的rx/tx，样机的tx、rx在软件配置里面默认DP为Tx，DM为RX

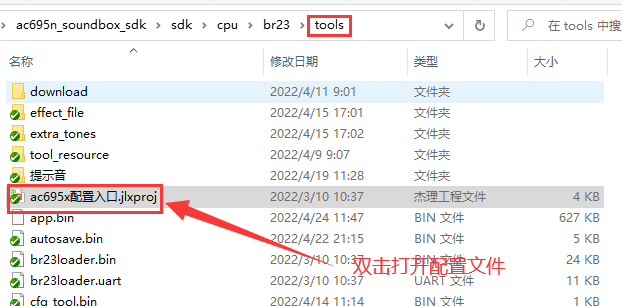

打开工具配置文件

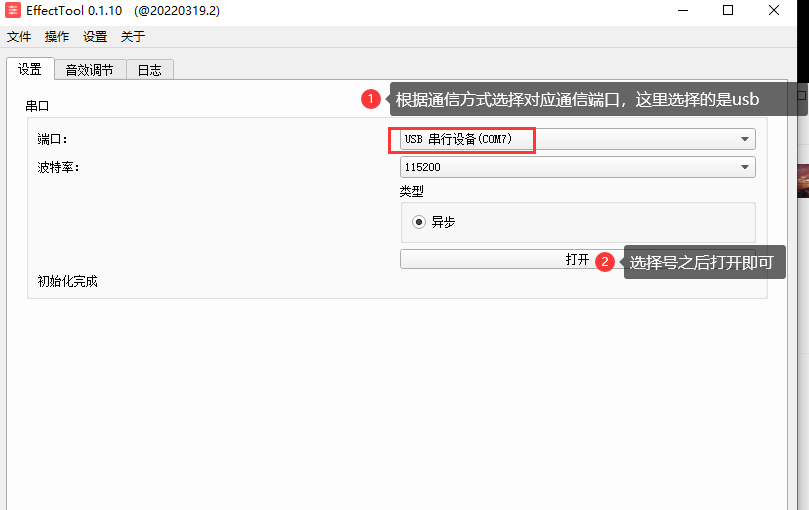

连接样机

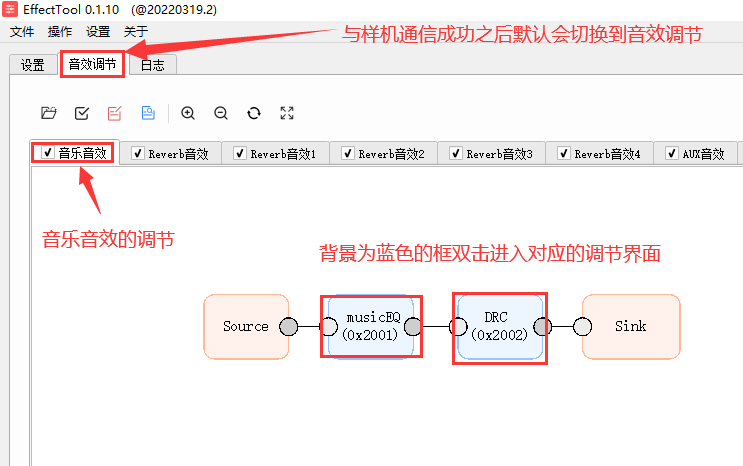

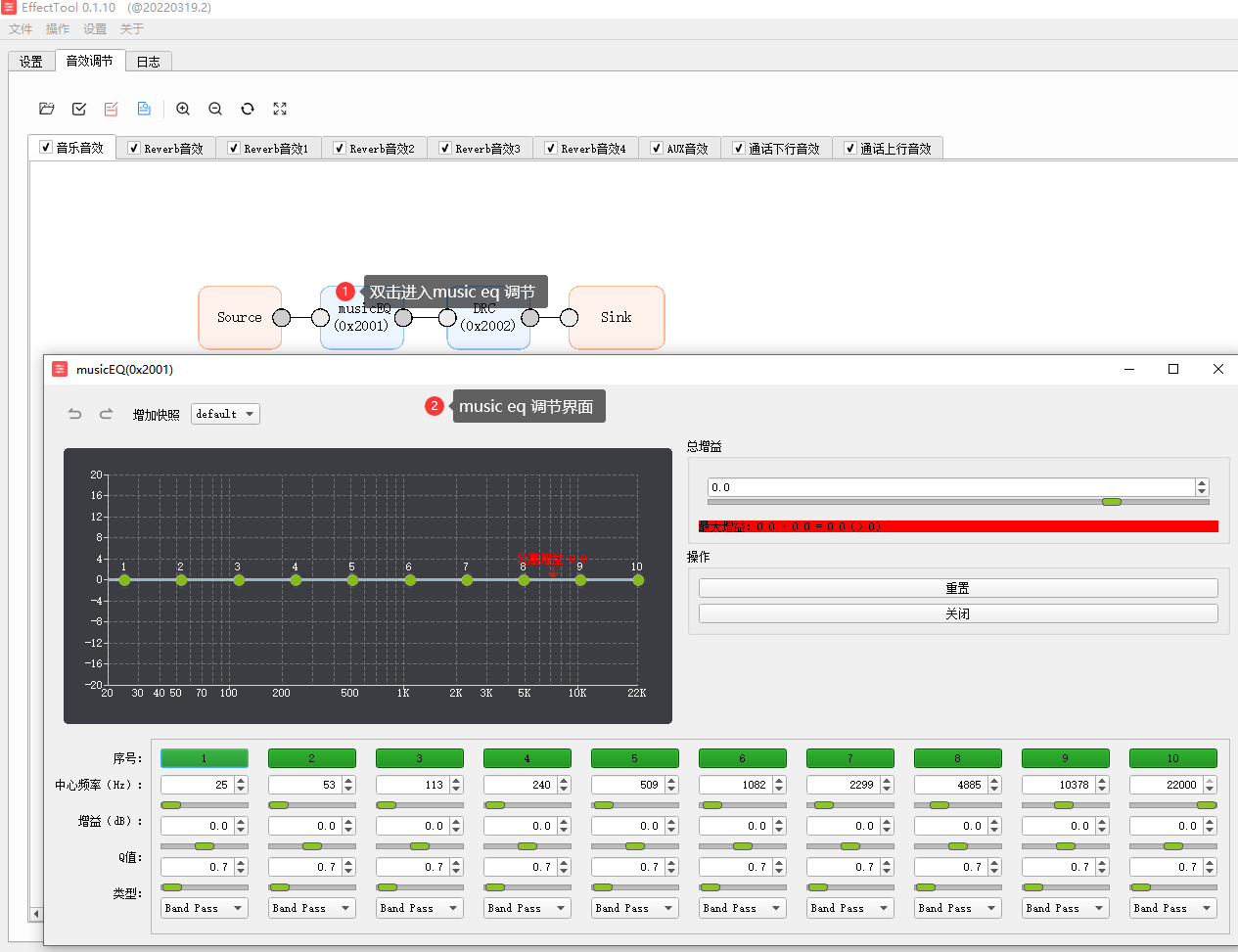

进入music 调节界面

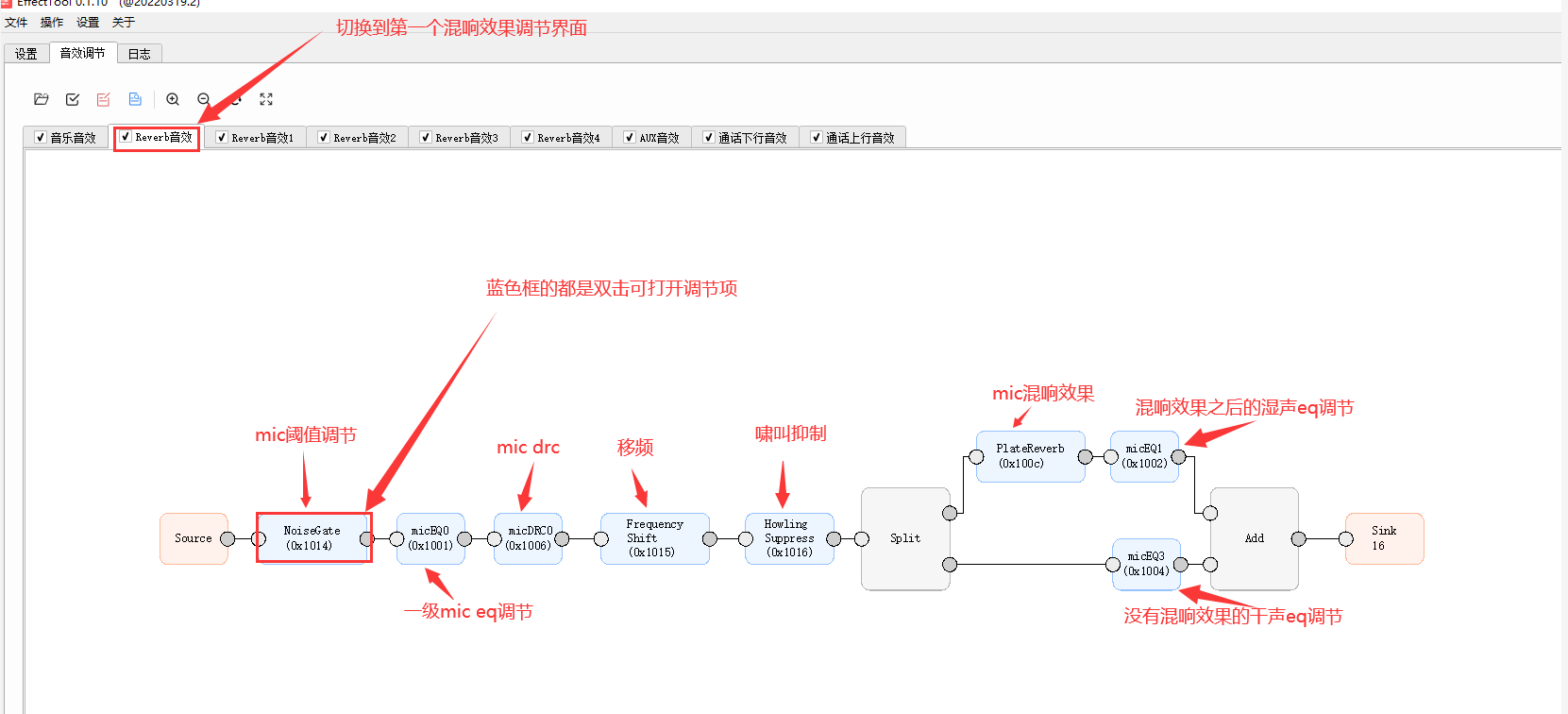

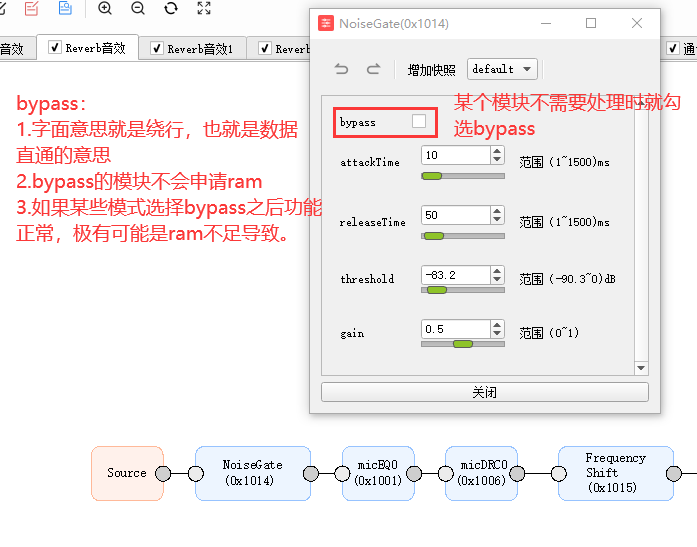

进入混响调节界面

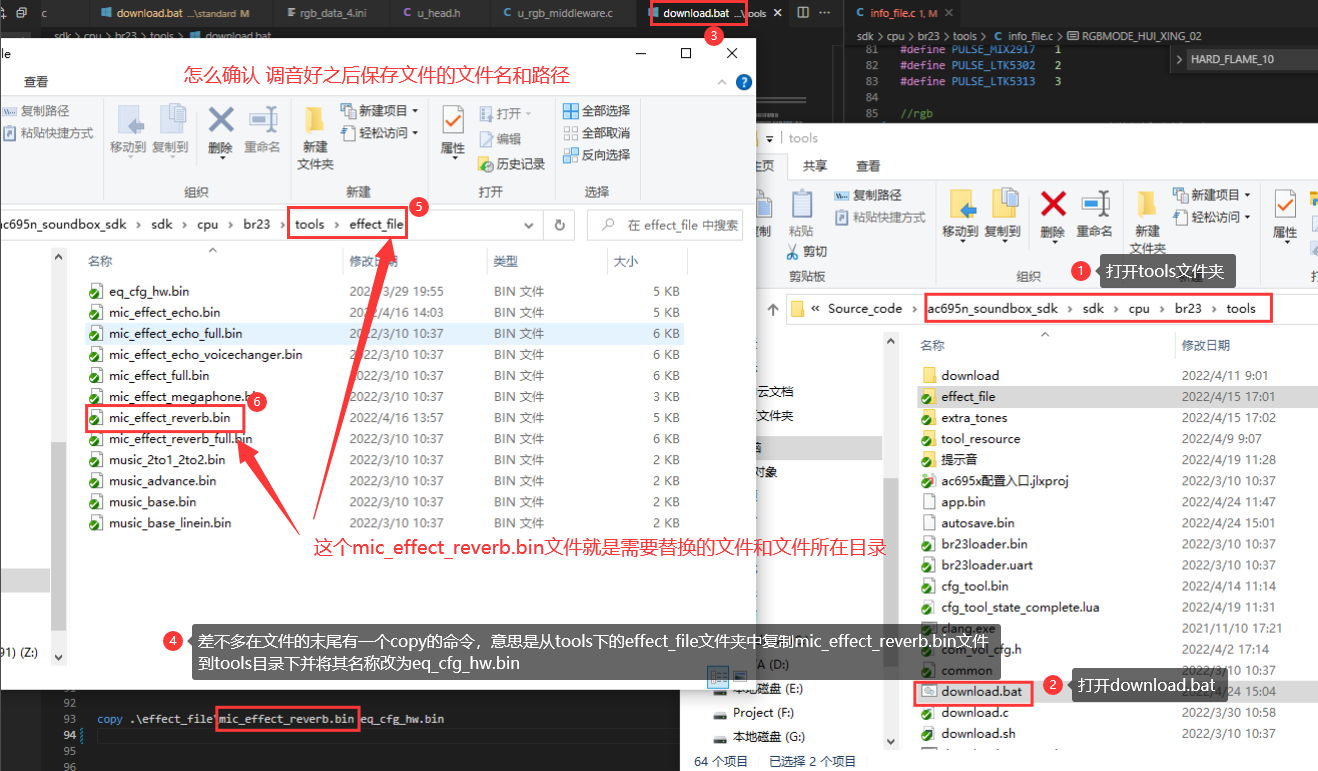

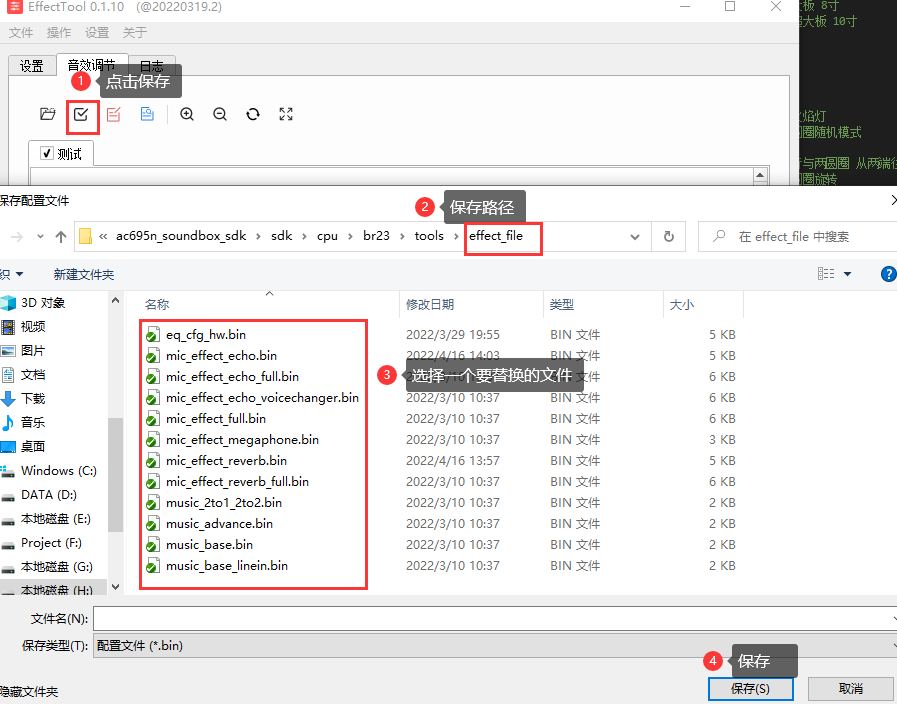

调好音效之后保存文件

III、延申

调音工具珠海相关资料
某个模块开启之后很容易出现声音卡顿

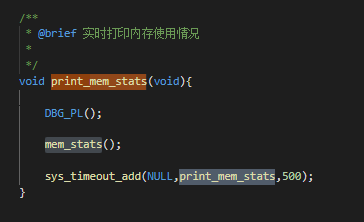

①打开实时内存打印

目的：查看是否是内存不足导致
使用mem_stats接口打印内存使用情况，一般是在开机的时候创建一个定时器任务打印。

②把对应的功能放入RAM中

目的：提升对应功能的响应时间
原理：去掉了一个从flash中读取数据到内存的动作

/**
                                        695 310 SDK
 * 开启 ECHO 34.9K
 * 开启 REVERB 50K
 * bt模式链接手机 1K
 * bt模式播放音乐 6.5k
 * 播放mp3提示音3.2K
 */
//AudioEffects代码链接管理
#define AUDIO_EFFECTS_DRC_AT_RAM            0//DRC    大概占用3.4k内存
#define AUDIO_EFFECTS_REVERB_AT_RAM         0//REVERB 混响  大概占用1.1k内存
#define AUDIO_EFFECTS_ECHO_AT_RAM           1//ECHO 回声  大概占用0.6k内存
#define AUDIO_EFFECTS_AFC_AT_RAM            1//陷波、移频 啸叫抑制  大概占用3.1k内存
#define AUDIO_EFFECTS_EQ_AT_RAM             1//EQ  大概占用3.1k内存
#define AUDIO_EFFECTS_NOISEGATE_AT_RAM      1//噪声门  大概占用0.9k内存
#define AUDIO_EFFECTS_MIC_EFFECT_AT_RAM     0//EFFECT 音效  大概占用4.7k内存
#define AUDIO_EFFECTS_MIC_STREAM_AT_RAM     1//STREAM 流  大概占用0.3k内存
/*
注意：
实际剩下超过某些功能开启的内存大小，也有可能包内存不足的断言。比如内存还剩下50K但是此时开启ECHO的混响，有很大的概率出现内存不足导致断言死机。
原因：没有足够的连续内存导致
*/

FAQ

AC696 170SDK 无法使用SPP调EQ

解决方法：参考《AC696X软件问题整理》的“199 ac696n_soundbox_sdk_v1.7.0版本sdk不能SPP在线调EQ” 修改
