彩屏仓AC982 入门指导及FAQ

📎 原始文档：https://www.kdocs.cn/l/cluLGgmi3Jwf 彩屏仓AC982 入门指导及FAQ
SDK及补丁下载：
ac98n_sdk_release2.0.2_colorscreen_V201.7z
重点补丁提醒：在FAQ（在此文档后半部分获取）

开发环境

IDE ：keil4（V202版本后可以是keil5）
SDK ：有flash和OTP的芯片，有两个工程，flash和otp，使用对应的工程。V200后版本新增了普通充电仓工程，以区别智能充电仓。
下载方式：串口下载（需要安装杰理虚拟串口驱动）下载器彩屏仓开发板下载接法：对应特殊制作的type-c线(线分正反，不能正反插)。
TYPE线下载器
VCC ----------------- 5V
GND ----------------- GND
P17/CC1 --------------- TX
加key的位置：对应工程路径下的download_flash.bat / download_otp.bat 如：ac98n_sdk_release_2.0.0\sdk\apps\SmartBox\tools\download_flash.bat
总结下载失败或者下载前需要检查的项目：

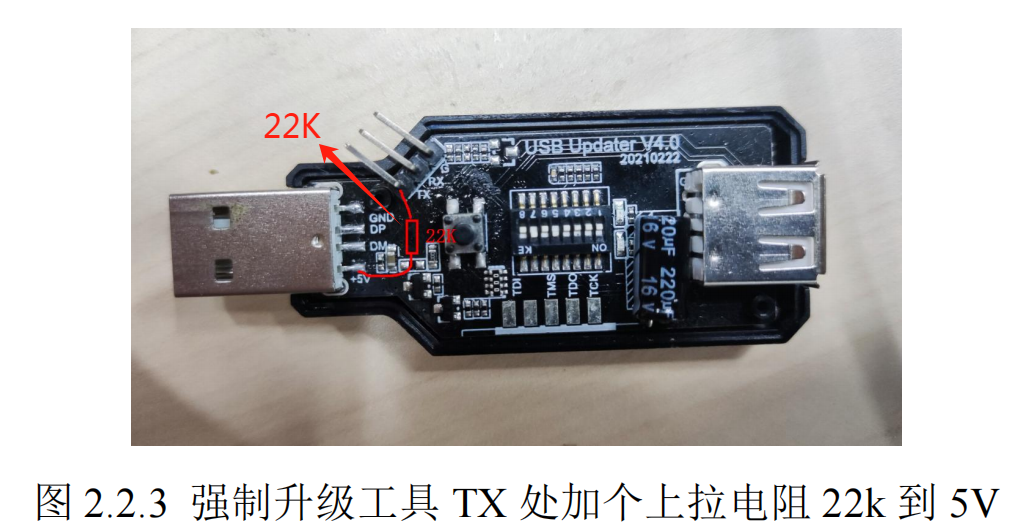

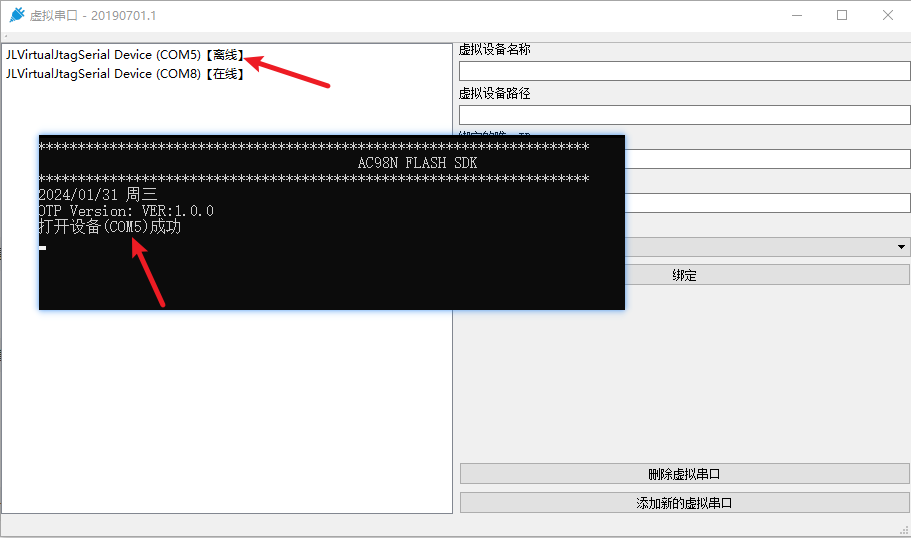

1. sdk是否加key（没加也不会提示没有加key） 2. 是否接对下载口P17 3. 是否只用强升工具供电，供电是否正常（如外接电源，将导致无法5v拉低） 4. 虚拟串口是否在线（虚拟串口工具上看离线还是在线，离线需要绑定） 5. 串口是否被其他串口调试工具占用 6. 运行下载批处理的时候，对一下批处理上显示的com口是不是和强升工具绑定的虚拟串口com口一致，并且是离线与在线，若不是则需要重新绑定到批处理使用的com口 7. 如果烧写失败，先检查接线问题和串口占用问题。以上问题无误后，确认方案使用的升级口是否为 CC1/CC2 且加了 5.1K 的下拉，如果是，则处理烧写失败的解决办法是在强
  制升级工具 TX 处加个上拉电阻 22k 到 5V，如下图所示：

SDK入门指导

（v200之后的sdk，用vscode打开注意要分辨文件是smartbox还是normalbox的工程文件，还有的是编译的是flash工程还是otp工程）

整体功能配置 app_config.h

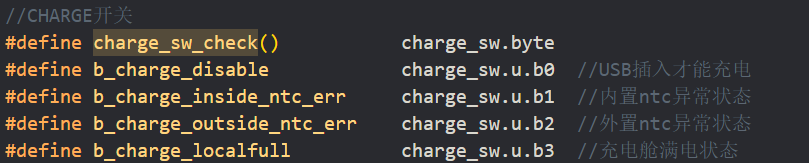

充电部分

charge_ctrl(!charge_sw_check());

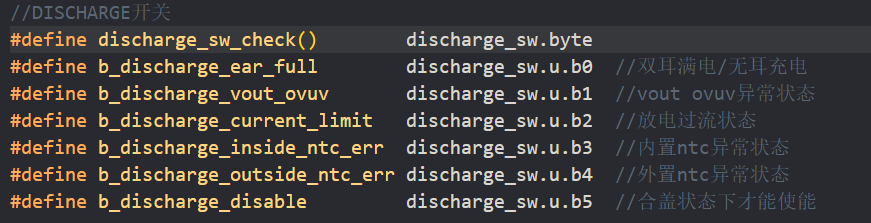

放电部分

boost_ctrl(!discharge_sw_check());

智能充电仓：耳机入仓默认会进入通信，通信不成功会进入强充阶段，成功则跳过。
v200版本后，强充后未能正常通讯则一直强充-检测-强充-检测。

当充放电同时存在的时候，充电的5V会经过滤波直通放电vout，此时不是按照sdk配置的4.7v或者其他。
样机接电池时或者接电池时无线充电就BOOST升压，样机接电池时有线充电就VPWR直通。

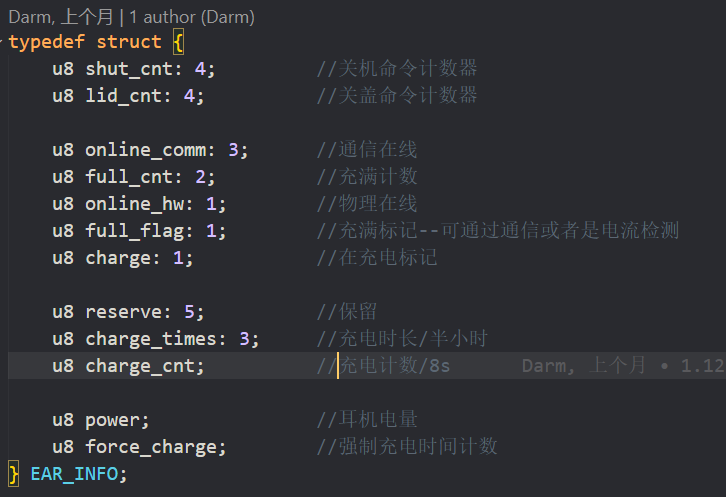

耳机负载检测在线状态分为物理在线和通信在线。
检测耳机负载的方式是恒流源输出，看负载消耗了多少电流，来判断耳机是否物理在线。

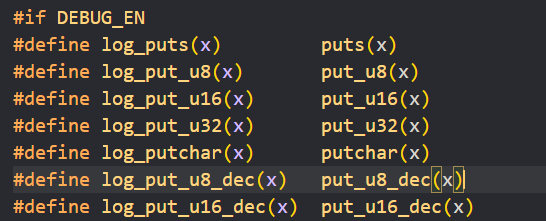

打印调试部分 98N有两个串口，都可以用作串口打印
智能充电舱通信模块固定 VOUT0/1 使用的通信 IO 为 P10/P11，固定使用 UART0。
SDK公版已经做好智能仓的基本通信交互了，耳机电量获取，状态获取，耳机配对等
另外，SDK已经做好串口的复用功能
这样可以空闲一个串口用于外接通讯。
添加串口1驱动 AC982公版sdk可以根据此文档添加一路自用
AC98N sdk 增加一路串口.otl
与701通讯的协议部分文件：uart_send.c
发送：

u8 app_battery_notice(void)
{
    u8 ret = 0xff, err_resend_cnt = 0;
     if(box_into_boat_mode){
        return 0;
    }
    memset(&notice_701_buff[2], 0, 9);
    notice_701_buff[2] = UART_CMD_CHARGING;
    notice_701_buff[3] = OUT;
    notice_701_buff[4] = 0x04;
    notice_701_buff[5] = 0xff;                            //仓本身电池电压，默认不同步
    notice_701_buff[8] = (sys_info.localcharge << 2);       //仓是否在充电
    if(ear_info[0].online_hw){                              //L是否在仓
        notice_701_buff[6] = ear_info[0].power;             //L耳电量
        if(ear_info[0].charge){                             //L耳是否充电
            notice_701_buff[8] += (0x01 << 1);
        }
    }else{
        notice_701_buff[6] = 0xff;
    }
    if(ear_info[1].online_hw){                              //R是否在仓
        notice_701_buff[7] = ear_info[1].power;             //R耳电量
        if(ear_info[1].charge){                             //R耳是否充电
            notice_701_buff[8] += 0x01;
        }
    }else{
        notice_701_buff[7] = 0xff;
    }
    log_puts("\nsend_battery_notice:");
    put_buf(notice_701_buff,sizeof(notice_701_buff));
    while((ret != 0) && (err_resend_cnt < 3)){
        uart1_write(notice_701_buff, sizeof(notice_701_buff));
        ret = wait_for_ack(UART_CMD_CHARGING);
        if(ret != 0){
            err_resend_cnt++;
        }
    }
    if(ret != 0){
        log_puts("\nnotify_err!!!\n");
    } else {
        log_puts("\nack_correct");
        /* log_puts("ear_info[0].power %d ear_info[1].power%d vbat_v%d\n",notice_701_buff[6],notice_701_buff[7],notice_701_buff[5]); */
    }
    return ret;
}

系统异常处理

WDT
长按复位（公版默认是用在vpwr口上）

总体流程

整个流程以一个状态机来设计，分为三种状态：开盖、盒盖、低电。
每个状态都对应着独自的事件处理，充放电控制等。
app_open.c app_close.c app_lowpower.c app_common.c
流程是以hall状态为判断开合盖的，以判断电量为进入lowpower的
OPEN:开盖后不会升压，会一直检测耳机是否在仓，更新耳机状态，通讯在线的话会与耳机通信，获取耳机状态值
CLOSE：如果耳机有电，一般都会通信在线，进入正常充电流程，充电过程中会进行通讯；如果耳机没电，只能识别物理在线而通讯不在线的话，会进入强充流程，一个强充周期充完后会检测通信是否在线，不在线就继续强充，再检测，通信在线后就转为正常充电流程
LOWPWER：检测低电就会进入lowpower，不会进行放电或者其他流程的检测，8s内会关机，等待5v接入充电，充电到电池有一定电压转会开盖或盒盖流程。

充电仓状态机
├── 开盖状态 (OPEN)
│   ├── 检测耳机存在
│   │   └── 耳机在仓
│   │       ├── 检测通讯状态
│   │       │   ├── 通讯在线
│   │       │   │   ├── 获取耳机状态值
│   │       │   │   └── 准备进入正常充电流程
│   │       │   └── 通讯不在线（物理在线）
│   │       │       ├── 等待耳机通讯恢复
│   │       │       └── （如果耳机没电）进入强充准备流程
│   │       └── 监测电池电压
│   │           ├── 低电量时进入低电模式 (LOWPOWER)
│   │           └── 充电状态管理
│   └── 不进行升压操作
│
├── 关盖状态 (CLOSE)
│   ├── 耳机有电且通信在线
│   │   └── 进入正常充电流程
│   ├── 耳机电量不足，仅识别到物理在线
│   │   └── 进入强充流程
│   │       ├── 强充周期执行（1min）
│   │       ├── 强充周期结束检测通讯
│   │       │   ├── 通讯仍不在线 → 继续强充
│   │       │   └── 通讯已恢复在线 → 转为正常充电流程
│   ├── 检测到耳机低电量
│   │   └── 进入低功耗模式 (LOWPOWER)
│   └── （耳机不在仓）8s检测后休眠
│
└── 低电模式 (LOWPOWER)
    ├── 自动关机保护机制（8秒后关机）
    ├── 等待外部电源充电
    ├── 充电至安全电压阈值后重新评估状态并转换到其余两种状态
    │   └── 根据当前hall状态决定下一步动作
    └── （充电中）持续监测电池电压确保安全充电

注：低电量流程作为独立的子状态，可能在开盖或关盖状态下触发。

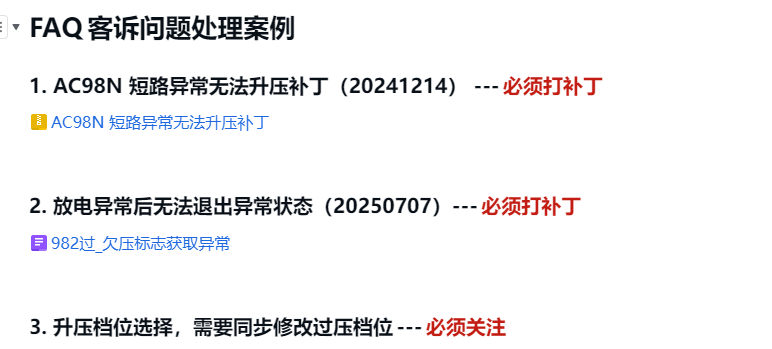

FAQ客诉问题处理案例

AC98N 短路异常无法升压补丁（20241214） ---必须打补丁 AC98N 短路异常无法升压补丁.zip
放电异常后无法退出异常状态（20250707）---必须打补丁 982过_欠压标志获取异常.otl
升压档位选择，需要同步修改过压档位---必须关注 V201彩屏仓版本sdk默认升压档位是4.7V，升压的过压档位配置：

#define TCFG_BOOST_VOUT_S                    BOOST_VOUT_S_4700_MV

//VOUT OV UV
#define VOUT_OV_VOLT                        VOUT_OV_VOL_S_5P53V_TO_5P34V

客户想要配置成升压5v，需要同步抬高过压的档位：

#define TCFG_BOOST_VOUT_S                    BOOST_VOUT_S_5000_MV

//VOUT OV UV
#define VOUT_OV_VOLT                        VOUT_OV_VOL_S_5P75V_TO_5P54V

否则会出现误判过压的情况。

烧录问题：先检查接线问题和串口占用问题。以上问题无误后，确认方案使用的升
级口是否为 CC1/CC2 且加了 5.1K 的下拉，如果是，则处理烧写失败的解决办法是在强
制升级工具 TX 处加个上拉电阻 22k 到 5V，如下图所示：
乱码问题： keil打开文件的编码方式不一样，打开过后用vscode打开后会乱码，且打印也会乱码。
具体做法：解压工程后先用vscode打开，然后再用keil编译，再回来vscode打开后可能会出现乱码，CTRL+Z撤回一下可以恢复正常，保存后就不会出现乱码了。
升压异常报错：一般升压异常报错打印：SYS ERR
排查方向：

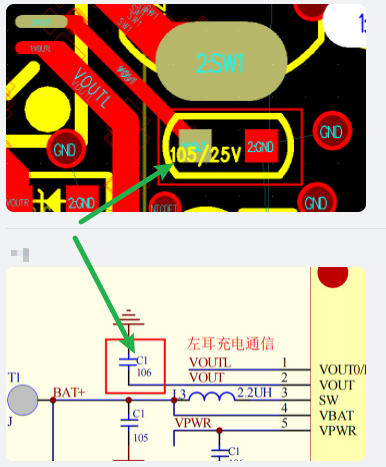

- VOUT滤波电容不匹配，导致放电的时候会过压，最新版原理图为226的电容
- 如需调高升压电压到5v等，过压挡位也需要相应提高一下（VOUT_OV_VOL_S_5P75V_TO_5P54V）（app_config.h）

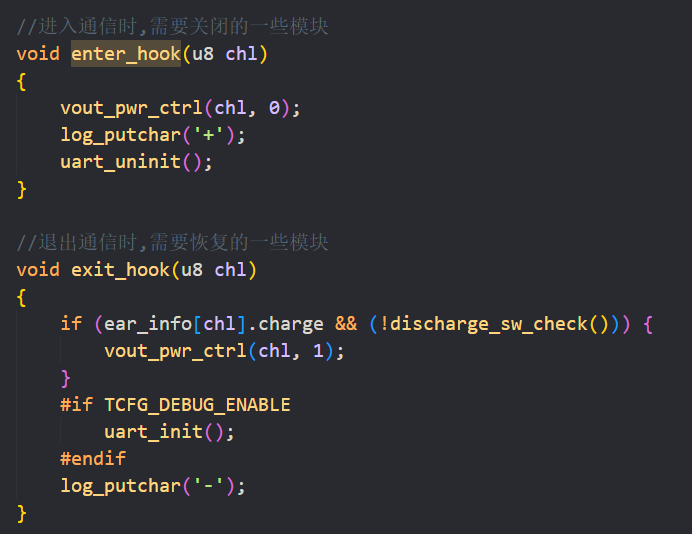

- 带通信的话，如自己添加了与耳机的自定义通讯交互，需要看是否正常进入与退出串口通信，不然会影响升压输出。(这种状态下打印也不对)
识别不到耳机负载的问题
- 耳机ldoin脚需要开下拉（200k）
- 耳机ldoin或者仓vout0/1脚不要接电容
- 可以简化耳机负载，用200K电阻串联接到vout和gnd，看能否识别物理在线
- 修改识别的电流挡位，最小是0.25ua

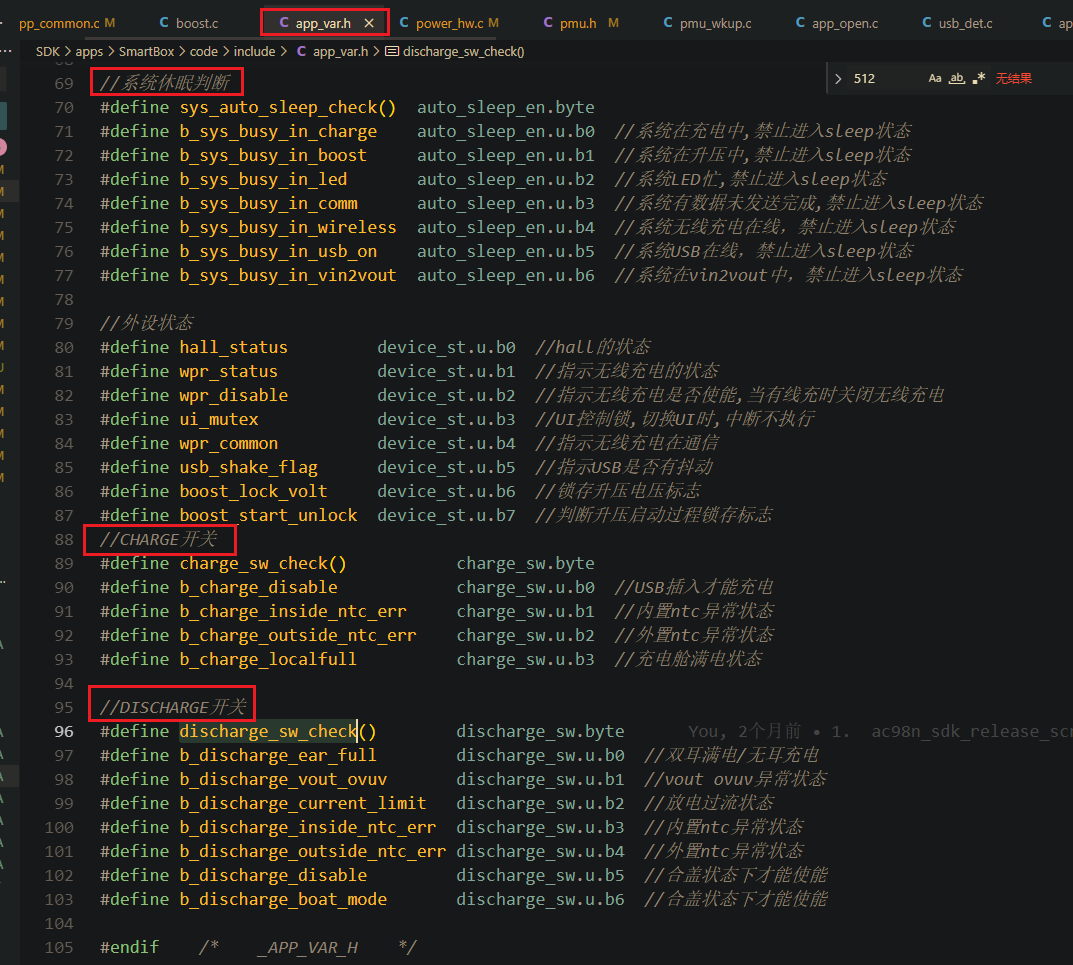

充电、放电、休眠异常打印这三个byte看是什么状态导致的异常
VOUT波形分析

1.6v左右，982硬件检测负载工作，弱上拉状态（搭配其他方案耳机可能不一定是1.6V左右，具体看情况）
3.0v / 0v，逻辑通讯电平
4.7v或其他大于3.0v，充电状态（boost或者vin2vout）

芯片异常

trim异常 burn_dump();
死机，WDT/长按复位都无法起作用，系统不跑可怀疑静电打坏。
