各系列省晶振实现方法

📎 原始文档：https://www.kdocs.cn/l/cl1wWLN8IU7I 各系列省晶振实现方法

一、AC696N与AC695N省晶振

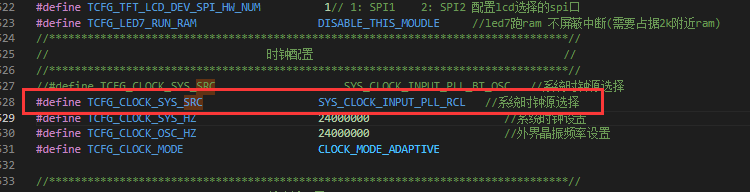

程序 #define TCFG_CLOCK_SYS_SRC SYS_CLOCK_INPUT_PLL_RCL //系统时钟源选择

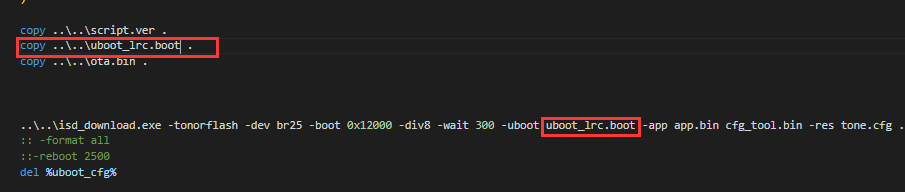

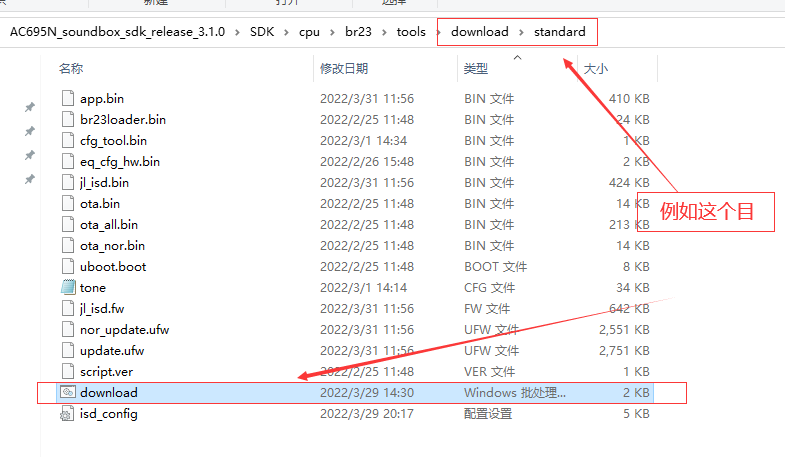

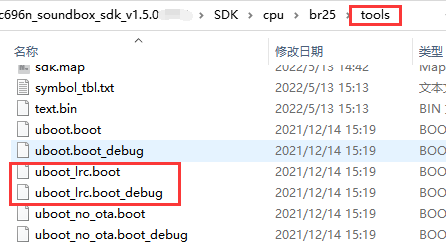

下载目录下download.bat批处理 uboot选择带lrc的boot(AC695N不需要改lrc uboot，默认的uboot.boot就可以)
注意：uboot_lrc.boot_debug与uboot_lrc.boot区别在于uboot_lrc.boot_debug有debug信息功能是一样的。

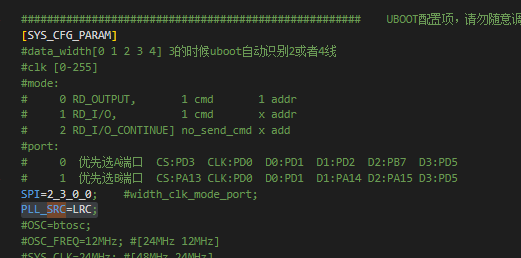

isd_config.ini 添加PLL_SRC=LRC; (后面的SDK需在rule.c文件添加).

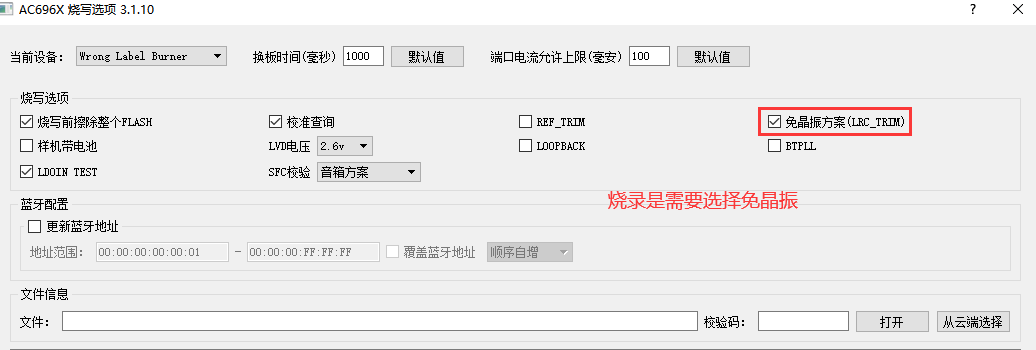

一拖二或者一拖八烧录器烧录配置项记得勾选免晶振方案

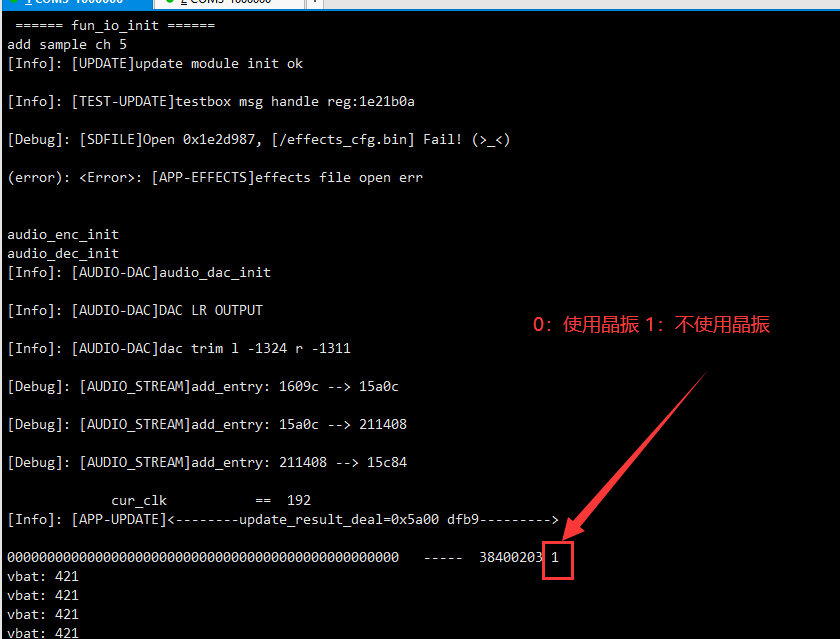

debug查看uboot是否选择省晶振为时钟源

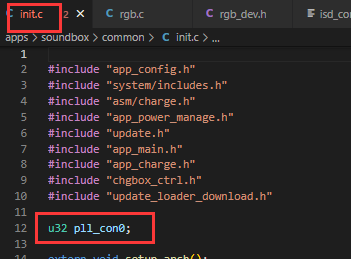

u32 pll_con0;

int main(){
    pll_con0= JL_CLOCK->PLL_CON;//从uboot进上层应用时获取PLL_CON值
}

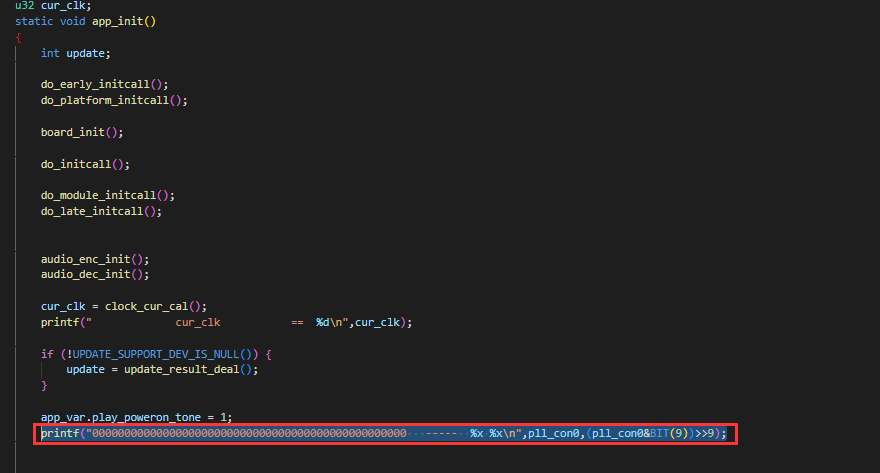

printf("0000000000000000000000000000000000000000000000000   -----  %x %x\n",pll_con0,(pll_con0&BIT(9))>>9);//在串口初始化之后打印PLL_CON的第9位

AD698N省晶振的MIC ADC问题

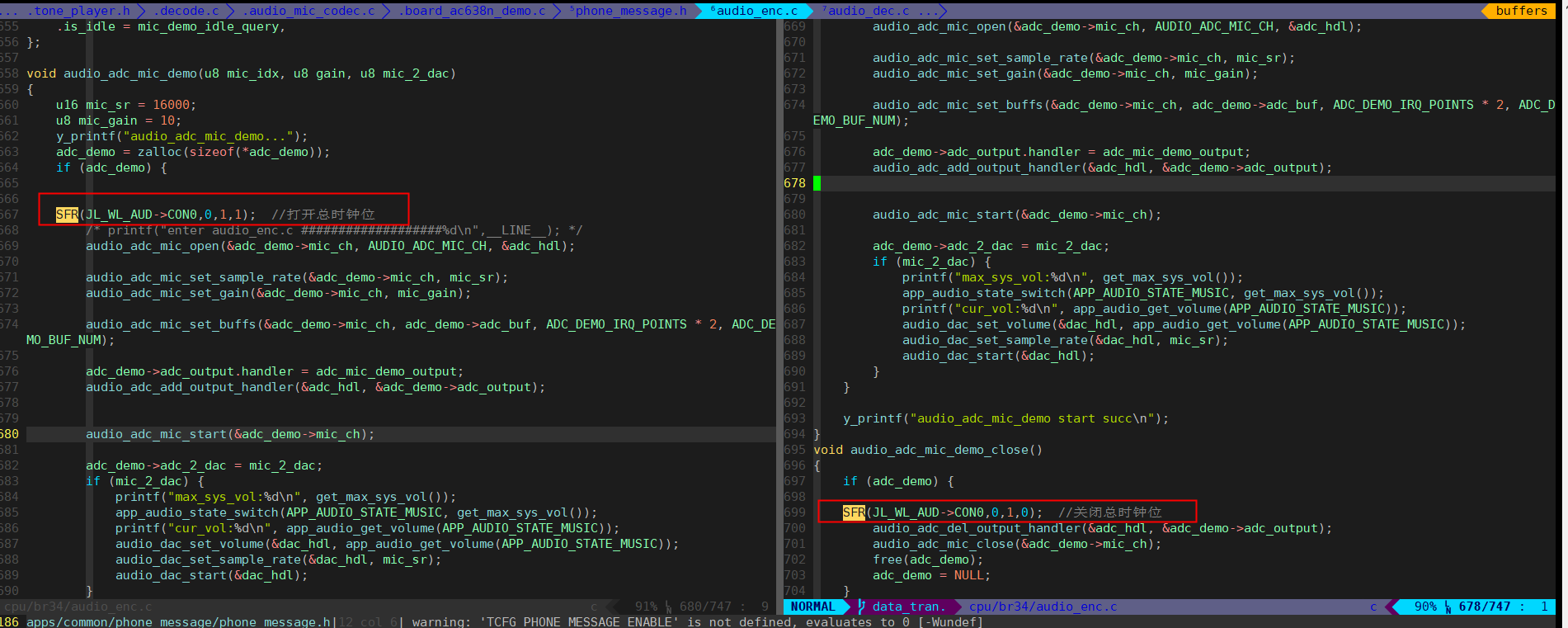

SFR(JL_WL_AUD->CON0,0,1,1); //打开总时钟位
SFR(JL_WL_AUD->CON0,0,1,0); //关闭总时钟位
具体调用的地方如下。
在打开mic 的时候打开这一位，关闭mic的时候关闭这一位

700N系列参考linein iis板级配置

无晶振相关说明文档

无晶振相关说明文档.pdf
