APP自定义按键的demo

📎 原始文档：https://www.kdocs.cn/l/ccQQJb6UcJUv APP自定义按键的demo

demo代码

【金山文档】 app_define_key （普通SDK）
https://kdocs.cn/l/cvG7yfD5uZpA
【金山文档】 app_define_key_1t2（可视化SDK）
https://kdocs.cn/l/ccJmcq29RE9i
使用方法详见以上demo内的注释

支持的功能：

支持多种场景下的按键自定义例如通话场景、播歌场景，通过APP_KEY_SENCE枚举定义场景，在key_2_func函数中识别当前场景。

/**
 * @brief APP定义的按键场景，根据APP定义修改
 *
 */
typedef enum {
    KEY_SENCE_CALL_IN, //来电场景
    KEY_SENCE_HANGUP,  //非通话场景
    KEY_SENCE_ALL,     //任何场景
    KEY_SENCE_CALLING, //通话中场景
    KEY_SENCE_MAX,
}APP_KEY_SENCE;

static u8 key_2_func(APP_KEY_CHANNEL channel, APP_KEY_BUTTON button, APP_KEY_ACTION action)
{
    APP_KEY_SENCE sence = KEY_SENCE_MAX;
    switch (get_call_status()) //这个switch要根据项目APP的场景改，完成耳机状态到APP场景的转换
    {
    case BT_CALL_HANGUP:
        sence = KEY_SENCE_HANGUP;//非通话场景
        break;
    case BT_CALL_ACTIVE:
        // sence = KEY_SENCE_CALLING;
        // break;
    case BT_CALL_INCOMING:
        sence = KEY_SENCE_CALL_IN;//通话场景
        break;

    default:
        break;
    }
    //......下面的代码省略，具体看demo
}

支持添加多种按键动作通过APP_KEY_ACTION枚举定义按键动作，在app_key_deal函数中识别当前按键动作

/**
 * @brief APP定义的按键动作，根据APP定义修改
 *
 */
typedef enum {
    KEY_ACTION_1_CLICK, //单击
    KEY_ACTION_2_CLICK, //双击
    KEY_ACTION_LONG,    //长按
    KEY_ACTION_3_CLICK, //三击
    KEY_ACTION_MAX,
}APP_KEY_ACTION;

//app过来的按键事件跟耳机本地的按键事件值可能不一样，用这个数组转换一下
const APP_KEY_ACTION local_action_to_ext_action[KEY_EVENT_MAX] = {
    [KEY_EVENT_CLICK] = KEY_ACTION_1_CLICK,
    [KEY_EVENT_DOUBLE_CLICK] = KEY_ACTION_2_CLICK,
    [KEY_EVENT_TRIPLE_CLICK] = KEY_ACTION_3_CLICK,
};

u8 app_key_deal(u8 from_tws, u8 key_value, u8 key_status)
{
    //......上面的代码省略，具体看demo
    case KEY_EVENT_DOUBLE_CLICK:
    case KEY_EVENT_TRIPLE_CLICK:
        key_action = local_action_to_ext_action[key_status];
    //......中间的代码省略，具体看demo
    case KEY_EVENT_LONG:
        key_action = KEY_ACTION_LONG;
    //......下面的代码省略，具体看demo
}

支持添加多个按键值通过APP_KEY_BUTTON枚举定义按键值，在app_key_deal函数中识别当前按键值

/**
 * @brief APP定义的按键值，根据APP定义修改
 *
 */
typedef enum {
    KEY_BUTTON_1,
    // KEY_BUTTON_2,
    // KEY_BUTTON_3,
    // KEY_BUTTON_4,
    KEY_BUTTON_MAX,
}APP_KEY_BUTTON;

u8 app_key_deal(u8 from_tws, u8 key_value, u8 key_status)
{
    //......上面的代码省略，具体看demo
    APP_KEY_BUTTON button = key_value;//本地按键值转APP按键值(根据APP修改，APP没有按键值定义的可以不改)
    //......下面的代码省略，具体看demo
}

支持添加多种操作类型比如左边操作按键、右边操作按键、左右同时操作按键等，通过APP_KEY_CHANNEL枚举定义操作类型，在app_key_deal函数中识别当前操作类型

/**
 * @brief APP定义的按键按下类别，根据APP定义修改
 *
 */
typedef enum {
    KEY_CHANNEL_L, //左耳按下
    KEY_CHANNEL_R, //右耳按下
    KEY_CHANNEL_MAX,//把MAX放在这里，表示下面的功能关闭，要打开或者新增功能，要放在MAX上面
    KEY_CHANNEL_B, //盒子按下，此项目不用
    KEY_CHANNEL_LR, //左右耳一起按下，此项目不用
}APP_KEY_CHANNEL;

u8 app_key_deal(u8 from_tws, u8 key_value, u8 key_status)
{
    u8 channel = KEY_CHANNEL_LR;
    //......上面的代码省略，具体看demo
        if (get_bt_tws_connect_status()) {
            channel = tws_api_get_local_channel();
            if ('L' == channel) {
                channel = from_tws ? KEY_CHANNEL_R : KEY_CHANNEL_L;
            } else {
                channel = from_tws ? KEY_CHANNEL_L : KEY_CHANNEL_R;
            }
        }
        else{
            channel = tws_api_get_local_channel() == 'L' ? KEY_CHANNEL_L : KEY_CHANNEL_R;
        }
    //......下面的代码省略，具体看demo
}

支持添加自定义按键功能在Function枚举中定义APP端的按键功能，在app_key_func_deal函数中实现功能

/**
 * @brief APP定义的按键功能，根据APP定义修改
 *
 */
typedef enum {
    CANCLE_OPTION,              //关闭操作
    CALL_ANSWER,                //接听电话
    CALL_REJECT_HANGUP,         //拒接或挂断电话
    MUSIC_PP,                   //暂停播放
    MUSIC_PREV,                 //上一曲
    MUSIC_NEXT,                 //下一曲
    START_SIRI,                 //唤醒语音助手
    SWITCH_ANC,                 //降噪模式切换
    VOLUME_UP,                  //增大音量
    VOLUME_DOWN,                //减小音量
    CALL_ANSWER_HANGUP,         //接听或挂断电话
    CALL_REJECT,                //拒接电话
    CALL_HANGUP,                //挂断电话
    GAME_MODE,                  //游戏模式
/******************以下暂时不用*********************/
    RANDOM_MUSIC,               //随心听歌
    START_GOOGLE,               //Google语音助手
    SET_VOLUME,                 //调节音量
    PLAY_COLLECTION,            //播放收藏歌曲
    PREV_OR_NEXT,               //上一曲/下一曲
    FORCE_CONN,                 //抢连
    SECOND_CALL_HOLD_ON,        //保持三方通话
}Function;

支持设置默认按键功能首次开机，没有连接APP修改按键时，使用默认的按键功能，通过以下数组设定默认的按键功能，通过app_key_reset函数重置按键功能到默认。
不需要默认功能时，将对应操作下的功能改为CANCLE_OPTION。

//对应默认的功能UI，第一次开机或者恢复出厂设置时使用
const u8 default_key_info_call_in[KEY_CHANNEL_MAX * KEY_ACTION_MAX][4] = {  //对应来电场景的默认按键功能
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_1_CLICK, (VOLUME_DOWN)},       //左耳按键单击音量减
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_1_CLICK, (VOLUME_UP)},         //右耳按键单击音量加
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_2_CLICK, (CALL_ANSWER_HANGUP)},//左耳按键双击接挂电话
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_2_CLICK, (CALL_ANSWER_HANGUP)},//右耳按键双击接挂电话
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_3_CLICK, (CANCLE_OPTION)},     //左耳按键三击无功能
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_3_CLICK, (CANCLE_OPTION)},     //右耳按键三击无功能
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_LONG, (CALL_REJECT)},          //左耳按键长按拒接
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_LONG, (CALL_REJECT)},          //右耳按键长按拒接
    // {KEY_CHANNEL_LR, KEY_BUTTON_1, KEY_ACTION_LONG, (GAME_MODE)},
};

const u8 default_key_info_hangup[KEY_CHANNEL_MAX * KEY_ACTION_MAX][4] = {   //对应非通话场景的默认按键功能
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_1_CLICK, (VOLUME_DOWN)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_1_CLICK, (VOLUME_UP)},
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_2_CLICK, (MUSIC_PP)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_2_CLICK, (MUSIC_PP)},
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_3_CLICK, (GAME_MODE)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_3_CLICK, (START_SIRI)},
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_LONG, (MUSIC_PREV)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_LONG, (MUSIC_NEXT)},
    // {KEY_CHANNEL_LR, KEY_BUTTON_1, KEY_ACTION_LONG, (GAME_MODE)},
};

const u8 default_key_info_all[KEY_CHANNEL_MAX * KEY_ACTION_MAX][4] = {      //对应任何场景的默认按键功能
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_1_CLICK, (CANCLE_OPTION)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_1_CLICK, (CANCLE_OPTION)},
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_2_CLICK, (CANCLE_OPTION)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_2_CLICK, (CANCLE_OPTION)},
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_3_CLICK, (CANCLE_OPTION)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_3_CLICK, (CANCLE_OPTION)},
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_LONG, (CANCLE_OPTION)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_LONG, (CANCLE_OPTION)},
    // {KEY_CHANNEL_LR, KEY_BUTTON_1, KEY_ACTION_LONG, (GAME_MODE)},
};

const u8 default_key_info_calling[KEY_CHANNEL_MAX * KEY_ACTION_MAX][4] = {  //对应通话中场景的默认按键功能
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_1_CLICK, (VOLUME_DOWN)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_1_CLICK, (VOLUME_UP)},
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_2_CLICK, (CALL_ANSWER_HANGUP)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_2_CLICK, (CALL_ANSWER_HANGUP)},
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_3_CLICK, (CANCLE_OPTION)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_3_CLICK, (CANCLE_OPTION)},
    {KEY_CHANNEL_L, KEY_BUTTON_1, KEY_ACTION_LONG, (CALL_REJECT)},
    {KEY_CHANNEL_R, KEY_BUTTON_1, KEY_ACTION_LONG, (CALL_REJECT)},
    // {KEY_CHANNEL_LR, KEY_BUTTON_1, KEY_ACTION_LONG, (GAME_MODE)},
};

//对应APP_KEY_SENCE的APP场景
const u8 **default_key_info[KEY_SENCE_MAX] = {
    default_key_info_call_in,
    default_key_info_hangup,
    default_key_info_all,
    default_key_info_calling,
};

接口使用方法

运行自定义按键的流程

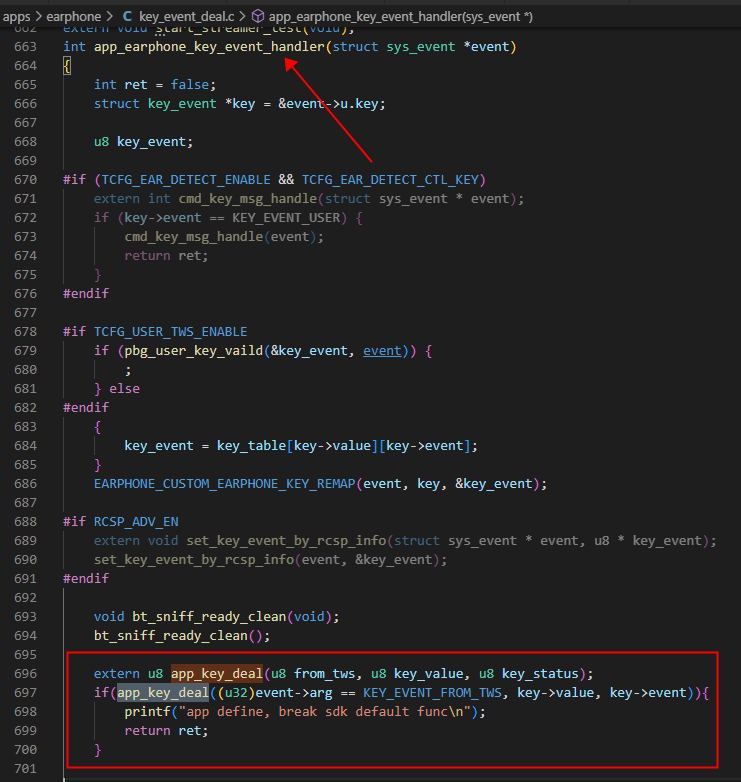

普通SDK：

extern u8 app_key_deal(u8 from_tws, u8 key_value, u8 key_status);
if(app_key_deal((u32)event->arg == KEY_EVENT_FROM_TWS, key->value, key->event)){
    printf("app define, break sdk default func\n");
    return ret;
}

见demo
2. app修改耳机的按键功能使用函数：u8 extern_set_key_func(u8 ch, u8 sence, u8 key_value, u8 key_status, u8 func)
APP需要提供的信息：
1. 此次修改的是左耳还是右耳，对应得到ch，非TWS传KEY_CHANNEL_R 2. 此次修改的是什么场景下的按键功能，对应得到sence，不涉及可传KEY_SENCE_ALL 3. 此次修改的是哪个按键，对应得到key_value，只有一个按键一般填0 4. 此次修改的是哪个按键动作，对应得到key_status 5. 此次修改需要按键实现什么功能，对应得到func

/**
 * @brief 给APP修改按键的接口
 *
 * @param ch APP_KEY_CHANNEL
 * @param sence APP_KEY_SENCE
 * @param key_value APP_KEY_BUTTON
 * @param key_status APP_KEY_ACTION
 * @param func Function
 * @return u8 1:按键冲突；0:正常设置
 */
u8 extern_set_key_func(u8 ch, u8 sence, u8 key_value, u8 key_status, u8 func)
{
    if(ch >= KEY_CHANNEL_MAX || sence >= KEY_SENCE_MAX || key_value >= KEY_BUTTON_MAX || key_status >= KEY_ACTION_MAX){
        return 1;
    }

    return extern_define_key_func(ch, sence, key_value, key_status, func);
}

app获取（耳机上报）自定义按键功能使用函数：u8 extern_get_key_func(u8 ch, u8 sence, u8 key_value, u8 key_status)
获取某个自定义按键实现的功能，需要提供信息:
1. 左耳还是右耳，对应得到ch
2. 什么场景下的按键功能，对应得到sence
3. 哪个按键，对应得到key_value
4. 哪个按键动作，对应得到key_status 以上信息对应的按键功能通过函数的返回值返回

/**
 * @brief 给APP读取按键的接口
 *
 * @param ch APP_KEY_CHANNEL
 * @param sence APP_KEY_SENCE
 * @param key_value APP_KEY_BUTTON
 * @param key_status APP_KEY_ACTION
 * @return u8 Function
 */
u8 extern_get_key_func(u8 ch, u8 sence, u8 key_value, u8 key_status)
{
    if(ch >= KEY_CHANNEL_MAX || sence >= KEY_SENCE_MAX || key_value >= KEY_BUTTON_MAX || key_status >= KEY_ACTION_MAX){
        return 0;
    }
#if APP_DEFINE_KEY_EN
    struct extern_define_key *define_key_p = &define_key[ch];
    u8 func = define_key_p->func[sence][key_value][key_status].func;
    printf("sence %s, channel %c, key %d, action %d, func %d\n", SENCE_NAME[sence], ch ? 'R' : 'L', key_value, key_status, func);
    return func;
#endif
    return 0;
}

//demo：可通过轮询定义的各个项目（操作类别、场景、按键值、按键动作）获得自定义按键的具体信息
/**
 * @brief 上报耳机本地保存的自定义按键，此为demo，需根据APP协议修改
 *
 * @param cmd
 */
void key_data_rsp(u8 cmd)
{
    extern u8 extern_get_key_func(u8 ch, u8 sence, u8 key_value, u8 key_status);
    u8 func_array[16];
    u8 func_num = 0;
    u8 function;
    for (u8 sence = 0; sence < 4; sence++) //按场景轮询
    {
        for (u8 ch = 0; ch < 2; ch++) //按左右耳轮询
        {
            for (u8 key_value = 0; key_value < 1; key_value++) //按按键值轮询
            {
                for (u8 key_status = 0; key_status < 4; key_status++) //按按键事件轮询
                {
                    function = extern_get_key_func(ch, sence, key_value, key_status);
                    if(function){//拿到功能
                        u8 app_key = 2 * key_status + ch;//转换为APP按键，比如左耳，长按
                        func_array[func_num++] = (app_key << 4) | function;//按照键值对的形式组合[按键：功能值]，比如左耳长按:音量加，缓存到数组中
                    }
                }
            }
        }

        //将当前场景下的按键上报给APP，此为demo，需根据APP协议修改
        struct sound_peats_parse data;
        data.sof = SOF;
        data.length = 5 + func_num;
        data.cmd = (u8)cmd;
        data.flag = 0x00;
        data.pkg_num = sence;
        u8 rsp_buffer[sizeof(data) - 1 + 5 + func_num];
        u8 rsp_len = sizeof(data) - 1;
        memcpy(rsp_buffer, (u8 *)&data, sizeof(data) - 1);
        rsp_buffer[rsp_len++] = BIT(sence);
        rsp_buffer[rsp_len++] = 0xff;
        rsp_buffer[rsp_len++] = 0x1f;
        rsp_buffer[rsp_len++] = 0xff;
        rsp_buffer[rsp_len++] = 0x00;
        if(func_num){
            memcpy(rsp_buffer + rsp_len, func_array, func_num);
            rsp_len += func_num;
        }
        puts("send:");
        put_buf(rsp_buffer, rsp_len);
        multi_spp_send_data(0x0A, 0, rsp_buffer, rsp_len);//发数据
        func_num = 0;
    }
}

保存自定义按键需要在include_lib\system\syscfg_id.h中定义一个新的VM索引（不要跟SDK已有的重复）
例如：#define CFG_USER_CY_KEY 2

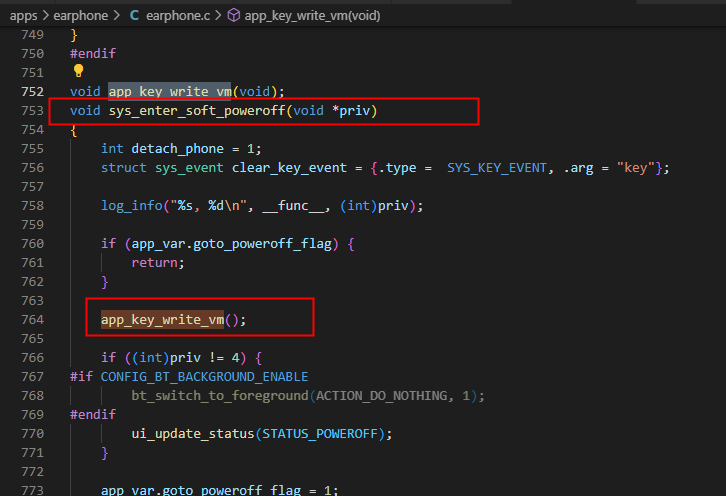

关机时调用一下app_key_write_vm保存到VM。

/**
 * @brief 自定义按键保存到VM
 *
 */
void app_key_write_vm(void)
{
#if APP_DEFINE_KEY_EN
    syscfg_write(CFG_USER_CY_KEY, define_key, sizeof(define_key));
#endif
}
