无线话筒产测流程

📎 原始文档：https://www.kdocs.cn/l/cgS6zhzVbzxE 无线话筒产测流程

1. 无线话筒产品形态

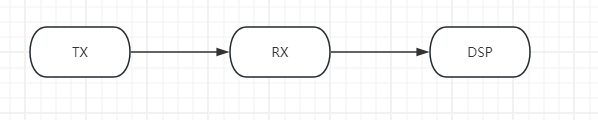

2. 一发一收

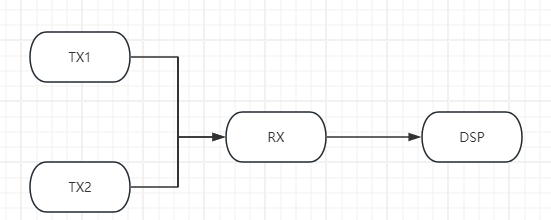

3. 两发一收

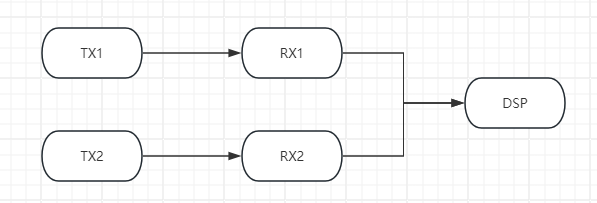

4. 两对一发一收 针对此方案测试需要在硬件上通过RX的一个io检测是否有外部电阻区分RX1、RX2。或者RX1、RX2通过不一样的程序区分。
5. 产线测试流程

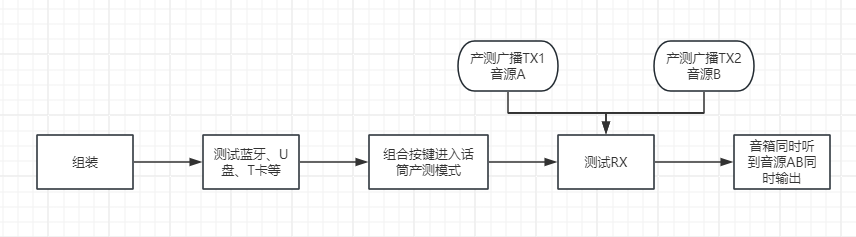

1、一发一收、两发一收RX产线测试流程

测试原理：通过组合按键，DSP控制RX连接特定的产测广播TX设备
如果是一发一收产品形态只需要一个【产测广播TX】
【产测广播TX】理论上可以同时连接无数个RX传输测试测试音源。
【产测广播TX】可以使用现成的TX硬件下载对应的产测程序，也可以使用杰理产测工具
如果话筒测试前的蓝牙、U盘、TF卡测试工位可以接收同时出现mic广播声音，或者RX的测试可以在另外的地方测试，都可以省去组合按键话筒进入产测模式的工序。
注意点：

1. AC697的无线mic产测TX可以使用一下工具作为【产测广播TX】使用，可以下单采购产测工具功能使用介绍.pdf(AC706N暂时不支持)
2. 目前706 2M芯片暂时不支持次产测方案

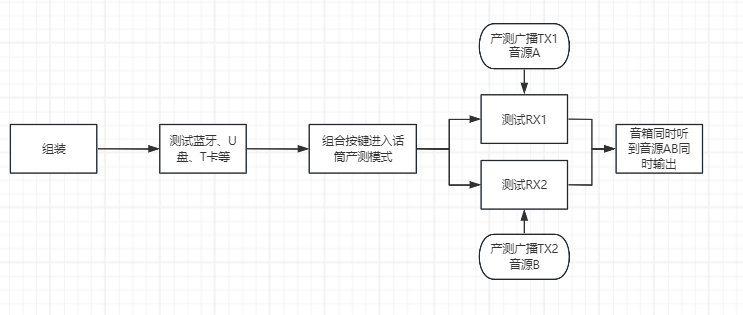

2、两对一发一收RX产线测试流程

测试原理：通过组合按键，DSP控制RX连接特定的产测广播TX设备
此方案测试需要在硬件上通过RX的一个io检测是否有外部电阻区分RX1、RX2。或者RX1、RX2通过不一样的程序区分。
【产测广播TX】理论上可以同时连接无数个RX传输测试测试音源。
【产测广播TX】可以使用现成的TX硬件下载对应的产测程序，也可以使用杰理产测工具
如果话筒测试前的蓝牙、U盘、TF卡测试工位可以接收同时出现mic广播声音，或者RX的测试可以在另外的地方测试，都可以省去组合按键话筒进入产测模式的工序。

注意点：

1. AC697的无线mic产测TX可以使用一下工具作为【产测广播TX】使用，可以下单采购产测工具功能使用介绍.pdf(AC706N暂时不支持)
2. 目前706 2M芯片暂时不支持次产测方案

3、TX测试流程

TX的测试流程需要在产线上布置3台或以上的RX设备（量产出货的设备，无需修改代码）。
测试过程：测试人员打开TX，TX连接上任意一台RX，敲mic或者喊话有声音，测试就可以通过。

3. 测试程序 测试程序修改参考如下：
   697 无线麦 产测优化代码修改.otl
   706 无线麦 产测优化代码修改.otl

本文档包含以下子页面

• 产测工具功能使用介绍
• 697 无线麦 产测优化代码修改
• 706 无线麦 产测优化代码修改
