AC897AD697系列的EQ调试方法

20201027
一、调试EQ之前请确认EQ调试工具是否更新到最新版本，如下两个路径请对应查看更新。.............2
二、程序设置方法.................................................................................................................................................3
1、 打开DEBUG 串口...................................................................................................................................3
2、 打开EQ调试配置................................................................................................................................... 3
三、EQ调试方式.................................................................................................................................................. 5
1、 第一种，串口UART调试方法..............................................................................................................5
2、 第二种，蓝牙串口SPP调试方式......................................................................................................... 8
3、 第三种，手机APP 的EQ调试..............................................................................................................9
4、 三种方式汇总........................................................................................................................................ 12
版权所有，侵权必究 1
地址：深圳市南山区艺园路202号马家龙文体中心B座4F
电话：0755-26499936 传真：0755-86540096
网站：www.zh-jieli.com
AC897N和AD697N对于EQ效果的调试，SDK提供了三种调试方法，第一种是普通串口调试；第二种是蓝牙串口SPP方式；第三种是手机APP调试。其中第二种和第三种方法用的都是蓝牙串口 SPP方式。

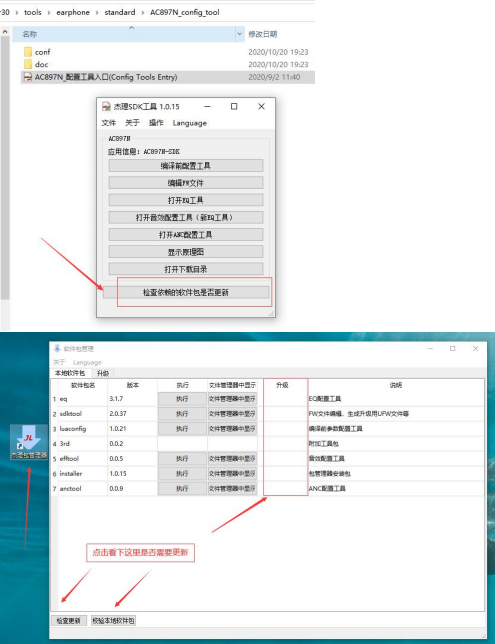

一、调试EQ之前请确认EQ调试工具是否更新到最新版本，如下两个路径请对应查看更新。

image 版权所有，侵权必究 2

二、程序设置方法

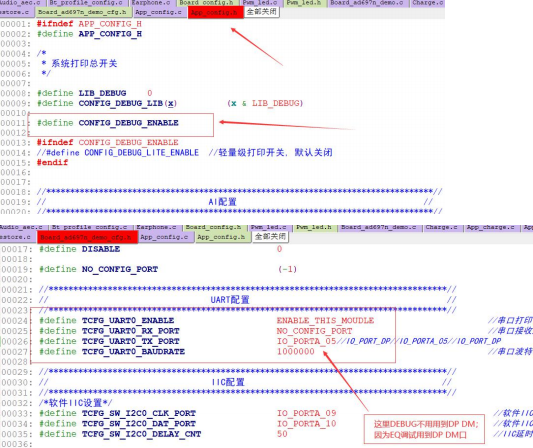

1、 打开DEBUG 串口

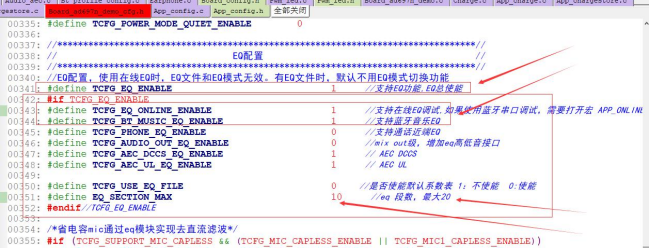

2、 打开EQ调试配置

image 版权所有，侵权必究 3

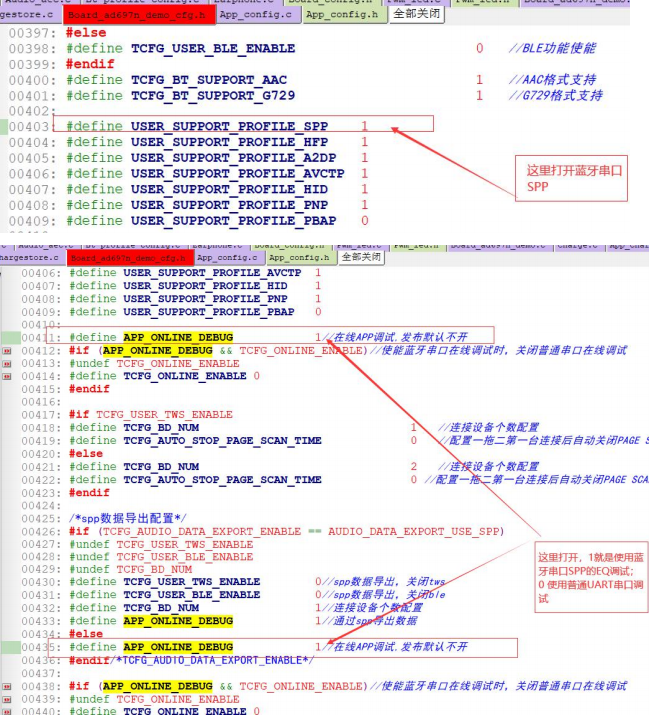

image #define APP_ONLINE_DEBUG l//在线APP调试,发布默认不开
APP_ONLINE_DEBUG宏这里如果置 l就是打开蓝牙串口 SPP，如果置0，就使用普通UART 串口。
版权所有，侵权必究 4

三、EQ调试方式

请打开如下的“打开音效配置工具(新EQ工具)”选项，不要选择“打开EQ工具”选项， “打开EQ工具”会没有EQ效果。

1、 第一种，串口UART调试方法

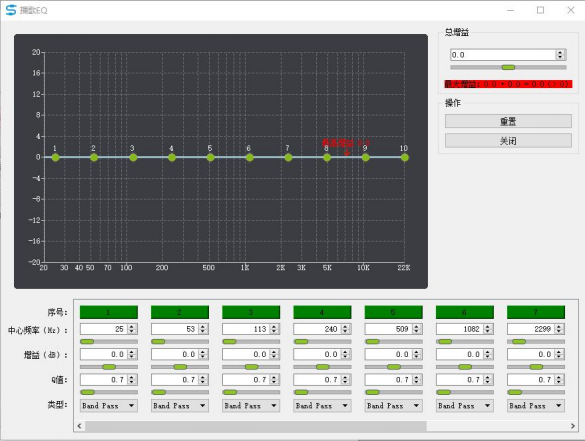

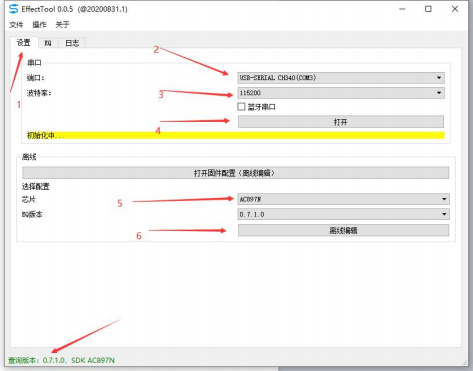

前面“步骤二程序设置方法”设置好后，APP_ONLINE_DEBUG宏置0。 EQ 的UART波特率是 ll5200 .

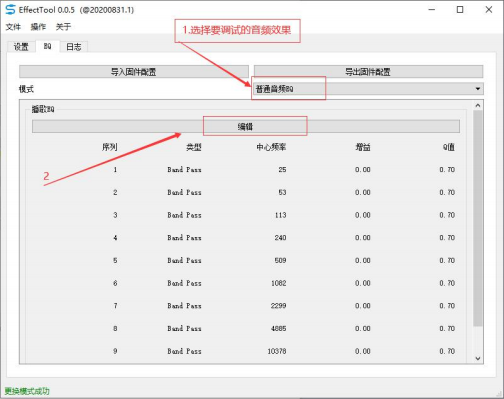

image 版权所有，侵权必究 5
imageimage 版权所有，侵权必究 6

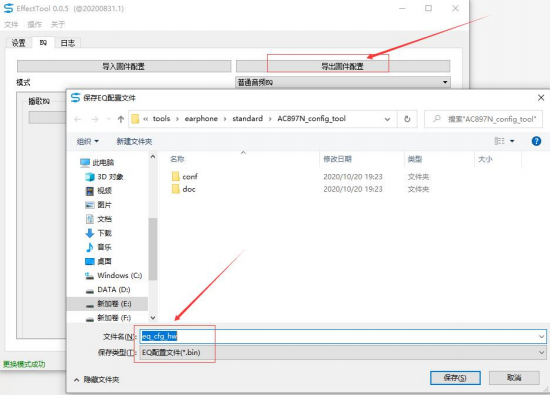

如果EQ效果确定好后，请在如下界面“导出固件配置”保存eq_cfg_hw.bin文件。
如果之前有调试好的eq_cfg_hw.bin文件，需要重新调试，请选择“导入固件配置”。

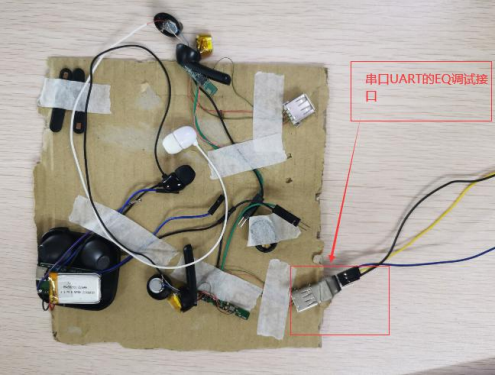

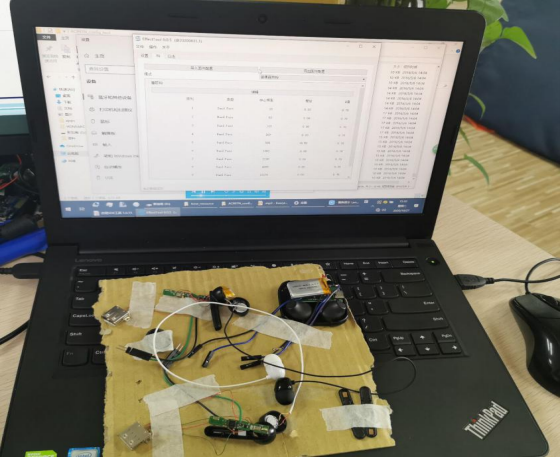

image 如下是调试的总的硬件环境。
image 版权所有，侵权必究 7

2、 第二种，蓝牙串口SPP调试方式

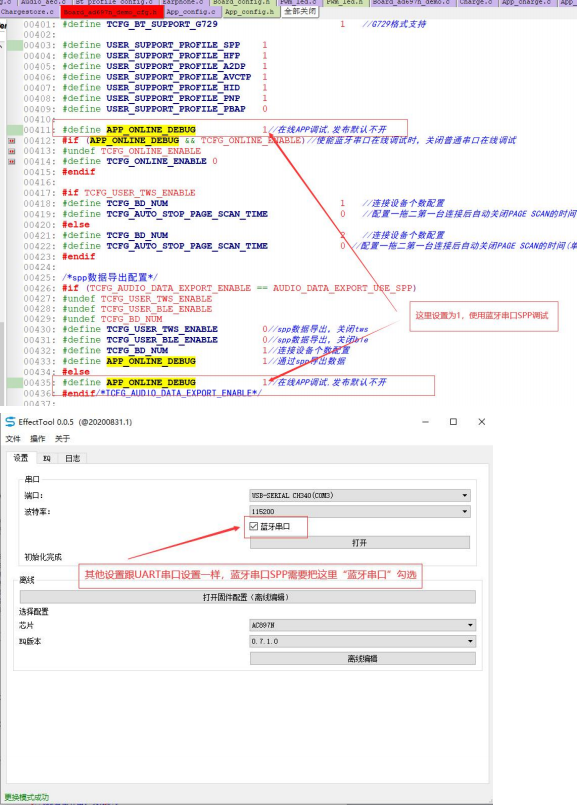

前面“步骤二程序设置方法”设置好后，APP_ONLINE_DEBUG宏置 1和USER_SUPPORT_PROFILE_SPP 这里设置为 1。 蓝牙SPP 的波特率是 115200.
image 版权所有，侵权必究 8
调试方式跟第一种UART方式一样，保存方式也一样。本调试环境使用笔记本电脑的自带蓝牙调试。

3、 第三种，手机APP 的EQ调试

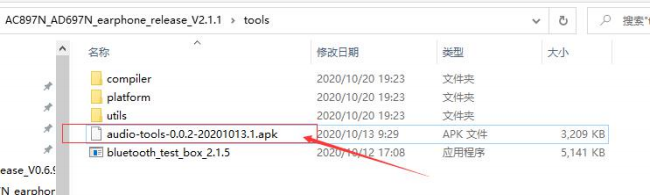

本方式的打开界面跟上面两种方式不一样，需要手机安装杰理的audio-tools.apk。 在对应的 SDK包如下路径...\tools ； 目前只支持android手机的APP调试。
image 版权所有，侵权必究 9

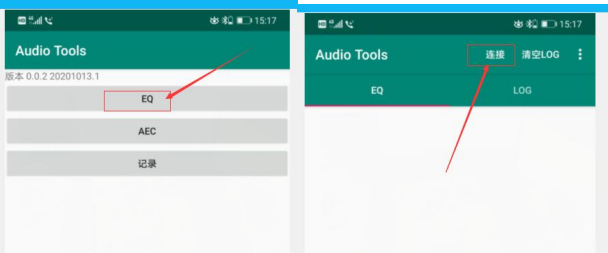

打开APP如下界面。选择“EQ”，然后选择“连接”

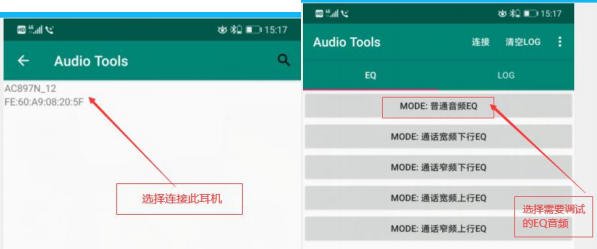

选择需要连接的蓝牙耳机，进入需要调试的EQ音频模式。

imageimage 版权所有，侵权必究 l0

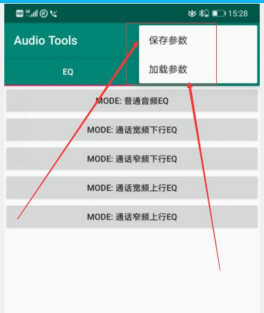

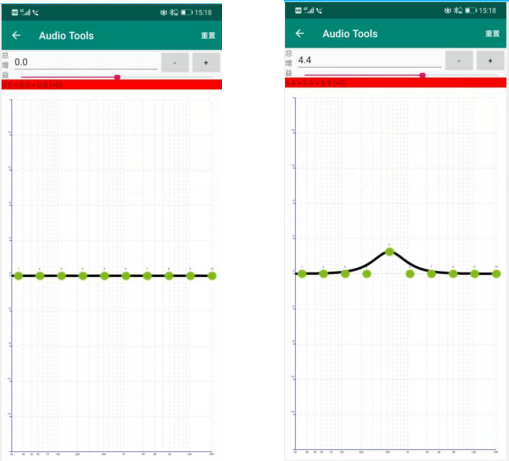

如下界面保存参数和加载参数。

image 版权所有，侵权必究 ll

4、 三种方式汇总

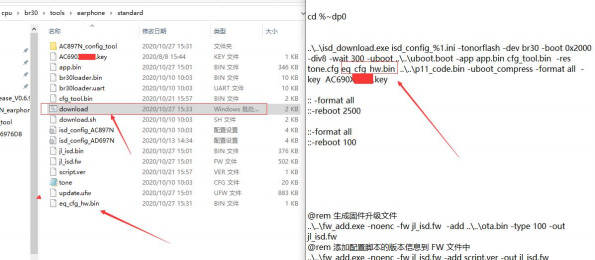

以上三种方式保存出来的eq_cfg_hw.bin请放入下载路径，在批处理download.bat面加载。
image 这里下载批处理加载了eq_cfg_hw.bin文件后，进入EQ 调试后打开的界面就是加载eq_cfg_hw.bin 的界面。

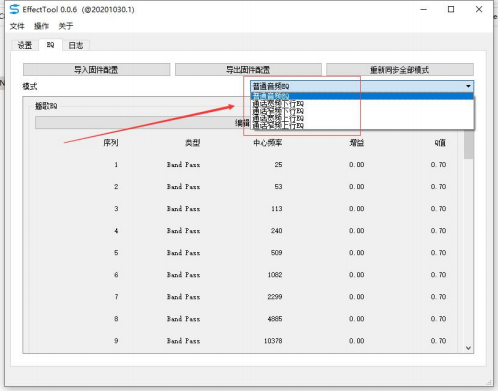

注意：如果如下几种EQ都调试，最终生成保存的都在eq_cfg_hw.bin文件这里。程序会根据eq_cfg_hw.bin 数据排列调用对应的数据出来使用。
image 上图箭头处“普通音频EQ”就是我们听歌的EQ； “通话宽频下行EQ”就是DAC输出 16KHz采样率的 EQ； “通话窄频下行EQ”就是DAC输出8KHz采样率EQ； “通话宽频上行EQ”就是MIC采样为 16KHz 采样率的EQ，也就是MSBC格式； “通话窄频上行EQ”就是MIC采样为8KHz采样率EQ，也就是CVSD 格式；
版权所有，侵权必究 12
