UART

📎 原始文档：https://www.kdocs.cn/l/crujMy0DxiZl UART

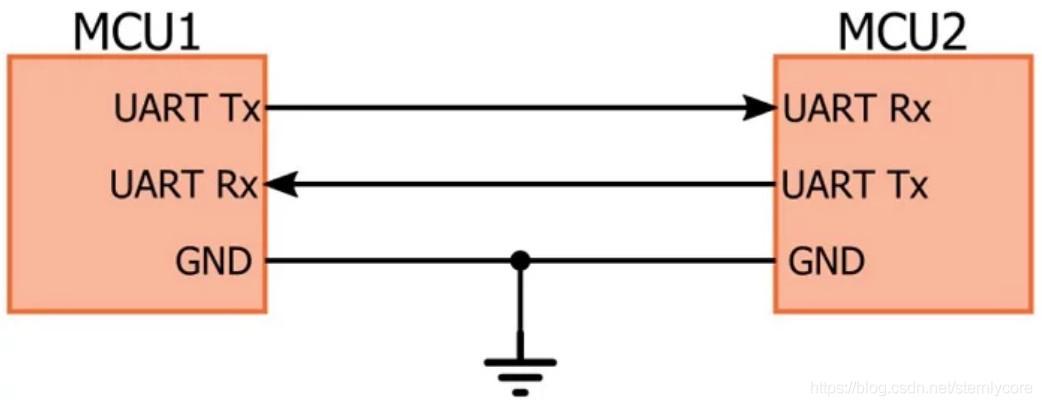

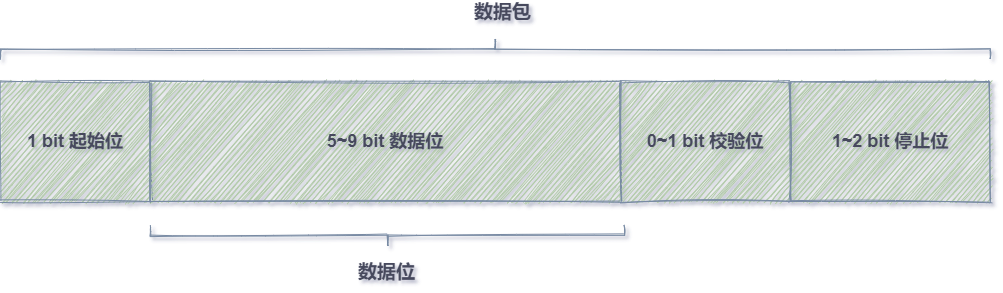

1. uart基本知识通用异步收发传输器称为UART。由发送端uart将发送端的并行数据转换为串行数据，以串行方式将其发送到接收端的，然后由接收端的uart将串行数据转换为并行数据以用于接收设备的正常处理。

uart-SDK应用

2.1 uart串口打印调试

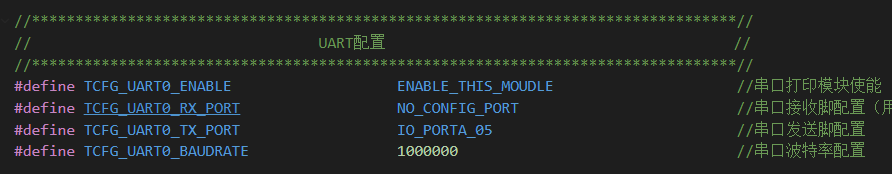

uart串口打印调试使用uart0，以下在板级文件中配置串口打印的IO口和波特率
uart打印IO口，可配置为芯片任意IO口

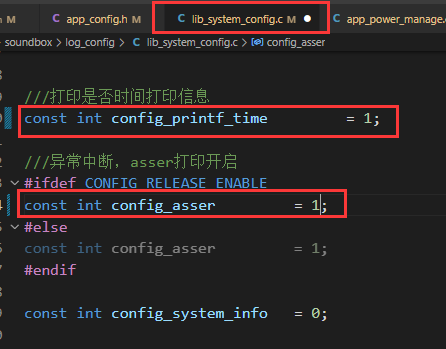

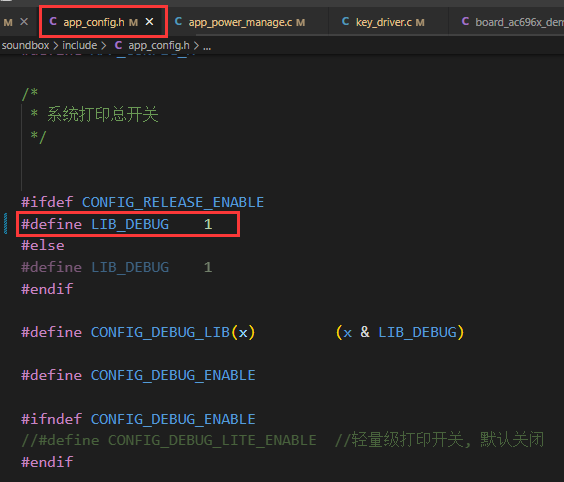

以下为串口打印开库打印总开关和打印系统时间和异常断言信息

2.2 充电仓/智能仓串口通讯

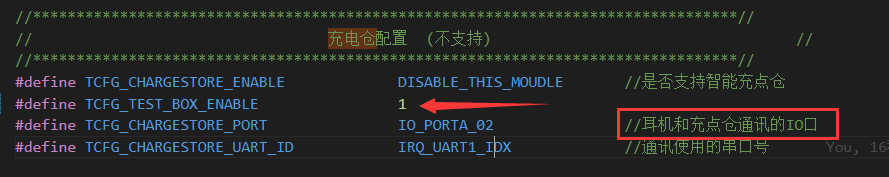

充电仓/智能仓通讯使用uart1，SDK使用时需要使能TCFG_TEST_BOX_ENABLE，充电仓通讯IO口默认配置为芯片LDO_IN绑定的IO口。通过该通讯口可以实现内置充电/uart通信/串口升级。

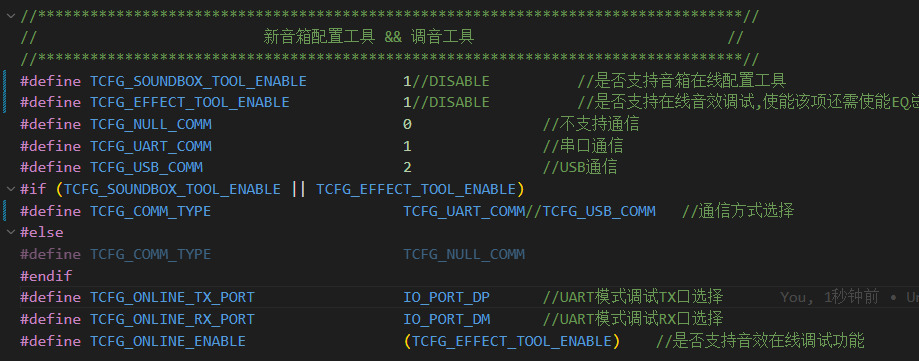

2.3 串口在线调音

本截图以696x-170SDK-新音箱配置工具&调音工具为案例，串口在线调音的具体方法可参考以下文档
新Tools的音效调试使用.otl EffectTool(eq)调试工具说明文档.pdf AC897AD697系列的EQ调试方法-V3.pdf

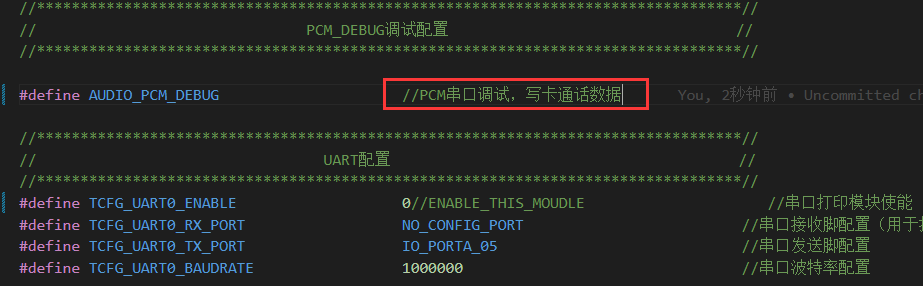

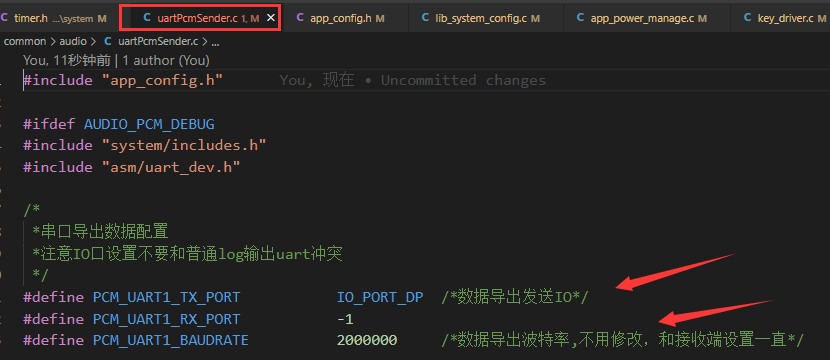

本截图以696x-170SDK做案例，pcm串口调试主要用于通话写卡调试，将通话时mic采集的原始数据、mic采集经过算法处理的数据和远端通话传过来经过DAC放出的数据写到SD卡中，使用写卡工具解析数据，再进一步分析调试。
需要注意的是PCM串口调试使用的是uart1，不要与其他使用uart1的功能做冲突；pcm调试的IO口也不要与uart0串口调试IO口做冲突。
PCM写卡工具使用说明和数据导出脚本参考 https://kdocs.cn/l/cpyHfHMfywJS
pcm串口写卡数据分析可参考通话数据分析方法-PCM写卡 V1.0.pdf
2. uart-各demo案例及应用 AC696X demo1:
链接：https://pan.baidu.com/s/12kkT4KoKb4svLmWH3mfh9g
提取码：jiel
AC696X demo2:
链接：https://pan.baidu.com/s/1YeC8VRFNX85EbvBdnYMsDQ
提取码：jiel

3.1 AC696X 串口单io进行收发数据

注意：debug串口初始化之前需要添加JL_UART0->CON0 = BIT(0);确保通信串口不被debug串口占用

#define UART_CLK  clk_get("uart")
#define UART_OT_CLK  clk_get("lsb")
#define UART_BAUD    1000000
#define UART_RX_TIMEOUT    1000//ms
#define UART    JL_UART0//JL_UT1
static u8 uart_tx_buff[128];__attribute__((aligned(4)));
static u8 uart_rx_buff[128];__attribute__((aligned(4)));
static void test_uart_set_dma_dir(u32 dir){
    if (dir) {
        JL_PORTB->DIR |=  BIT(5);
        UART->CON1 &= ~BIT(4);
    } else {
        UART->CON1 |= BIT(4);
        JL_PORTB->DIR &= ~BIT(5);
    }
}
void test_uart_tx_data(u8 *buf, u32 len){
    test_uart_set_dma_dir(0);
    UART->TXADR = (u32)buf;
    UART->TXCNT = len;
    __asm__ volatile("csync");
    while ((UART->CON0 & BIT(15)) == 0) {   //TX IDLE
    }
    UART->CON0 |= BIT(13);
    test_uart_set_dma_dir(1);
}
int test_uart_rx_data(u32 addr, u32 len){
    wdt_clr();
    test_uart_set_dma_dir(1);
    UART->RXSADR = (u32)addr;
    UART->RXEADR = (u32)(((addr + len) + 3) / 4 * 4);
    /* UART->RXEADR = (u32)(addr + len); */
    UART->RXCNT = len;
    __asm__ volatile("csync");
    while (1) {
         if (UART->CON0 & (BIT(14) | BIT(11))) {
        /* if (UART->CON0 & (BIT(11))) { */
        /*if (UART->CON0 & (BIT(14))) {*/
            break;
        }
    }
     UART->CON0 |= BIT(7);
     UART->CON0 |= BIT(10) | BIT(12);
     __asm__ volatile("csync");
     int rx_len = UART->HRXCNT;
    UART->CON0 |= BIT(12) | BIT(10);
    return rx_len;
}
void test_uart_init(){
    JL_IOMAP->CON0 &= ~(3 << 3); //ut0_c
    JL_IOMAP->CON0 |= (2 << 3);
    JL_IOMAP->CON3 |= (1 << 3);

    JL_PORTB->HD |=  BIT(5);
    JL_PORTB->PU |=  BIT(5);
    JL_PORTB->PD &= ~BIT(5);
    JL_PORTB->DIR |=  BIT(5);

    UART->CON0 = BIT(13) | BIT(12) | BIT(10);
    UART->CON0 = BIT(6) | BIT(0)| BIT(5);
    UART->CON0 |= BIT(13) | BIT(12) | BIT(10);
    UART->BAUD = (UART_CLK / UART_BAUD) / 4 - 1;

    u32 timeout=UART_RX_TIMEOUT;//ms
    UART->OTCNT = timeout * (UART_OT_CLK / 1000);//1000us
}
void test_uart_fun(void){
    wdt_close();
    test_uart_init();
    sprintf(uart_tx_buff,"=================0x%x 0x%x 0x%x\r\n",JL_UART0->CON0,JL_UART1->CON0,JL_UART2->CON0);
    test_uart_tx_data(uart_tx_buff,sizeof(uart_tx_buff));
    int len=0;
    while (1){
        memset(uart_rx_buff,0,sizeof(uart_rx_buff));
        memset(uart_tx_buff,0,sizeof(uart_tx_buff));
        len=test_uart_rx_data(uart_rx_buff,32);
        test_uart_tx_data(uart_rx_buff,len);
        printf(uart_rx_buff);
    }
}

3.2 AD697 简单串口收发demo

在app_config.h进行配置

//*********************************************************************************//
//                                 uart demo                                    //
//*********************************************************************************//
#define UART_DEMO_EN                      1
#define UART_DEMO_TX                      IO_PORT_DP
#define UART_DEMO_RX                      IO_PORT_DM
#define UART_DEMO_BAUD                    115200

在user_uart_demo.c中有收发简单例程

void uart_rx_data_analyze(u8 *data, u16 len)
{
    u32 offset = 0;

    test_printf("uart rx date len = %d, data = \n", len);
    test_putbuf(data, len);

    u8 head = 0xaa;
    //回复接收到的data
    // offset += uart_tx_data_input(head, offset, 1);
    offset += uart_tx_buff_input(data, offset, len);

    test_printf("offset = %d\n", offset);
    if (offset) {
        //发送uart_txbuf中
        uart_bus->write(uart_txbuf, offset);
    }
}

具体看demo文件
【金山文档】 AD697_串口demo_20220817
https://kdocs.cn/l/cmdY4d375c95

3.3 UART串口透传（较公版代码稳定)

【金山文档】 uart_dev.c（对比695_310_sdk此文件）
https://kdocs.cn/l/cltEjESEkOJX

3.4 从UART获取数据写到TF卡demo

【金山文档】 20220726_AC695v310_uart2tf_demo
https://kdocs.cn/l/cojkOh8aCofw

3.5 利用UART实现的耳机产测功能

见以下文档小牛产测部分
产测相关应用.otl

3.6 USB直连电脑做串口通讯

注：usb直连做串口通讯，实际就是替换usb串口在线调音的回调
696、695修改如下

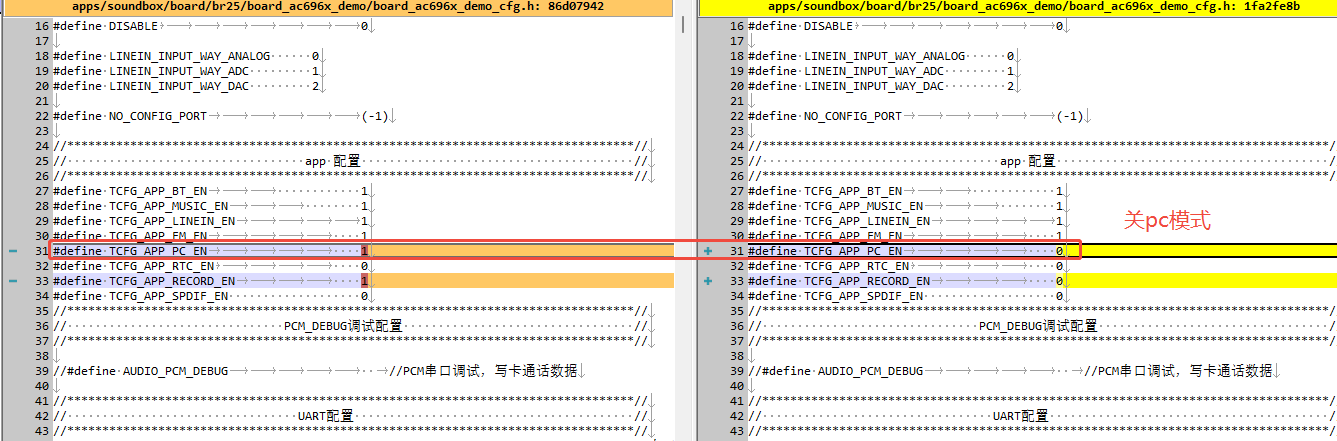

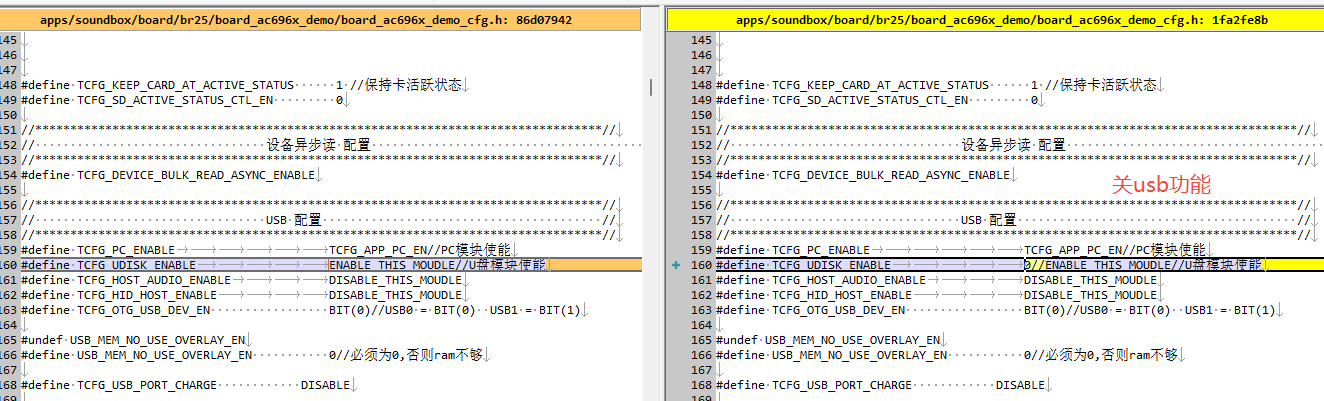

关pc、usb功能

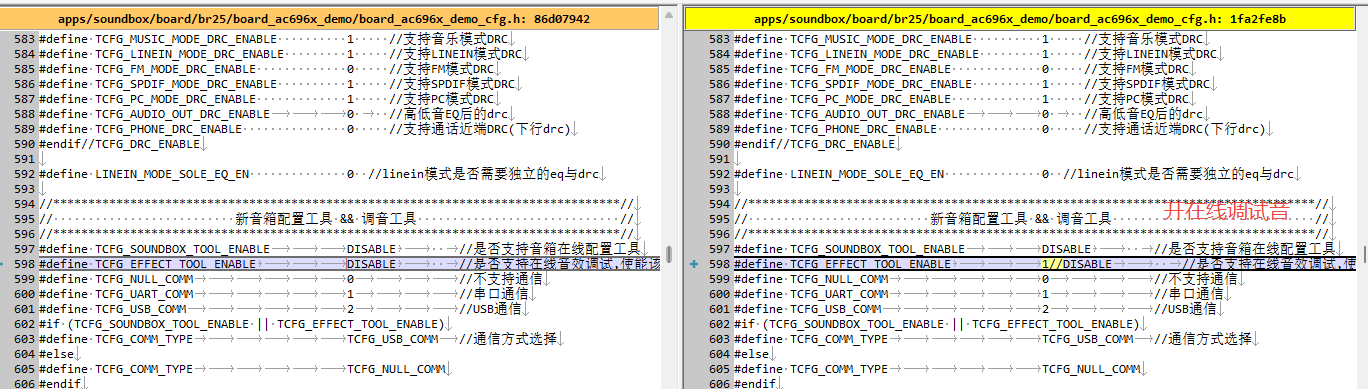

开在线调音功能并且选择TCFG_USB_COMM

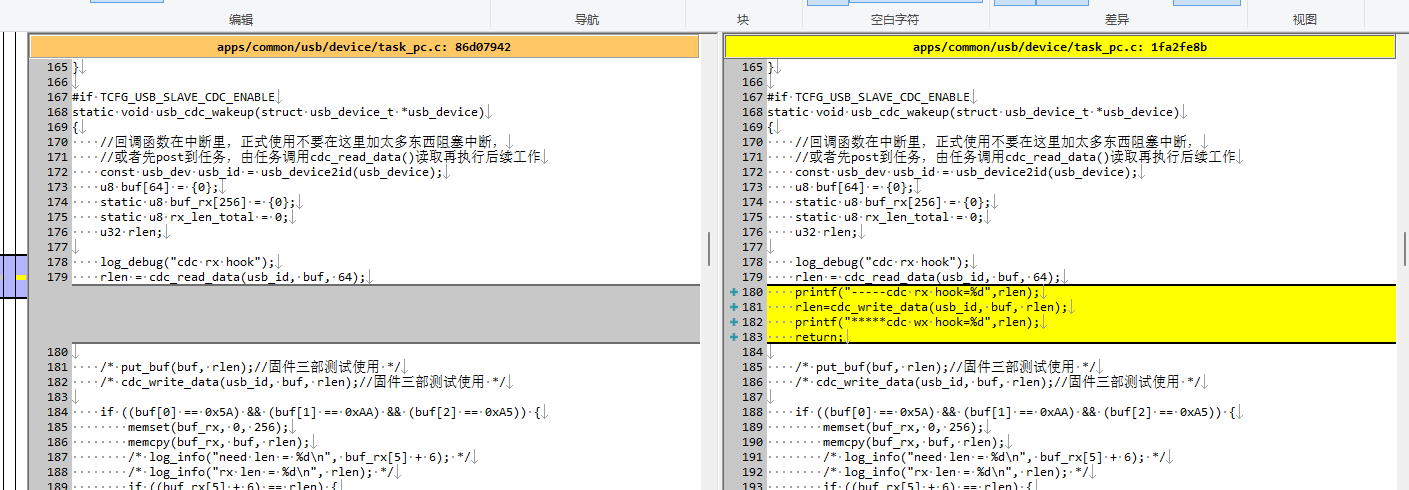

修改usb 串口处理回调，改为自己的处理接口

本文档包含以下子页面

通话数据分析方法-PCM写卡 V1.0
