延迟小板使用手册

📎 原始文档：https://www.kdocs.cn/l/ctADuTrbFAFw 延迟小板使用手册

延迟小板使用手册

延迟测试方法

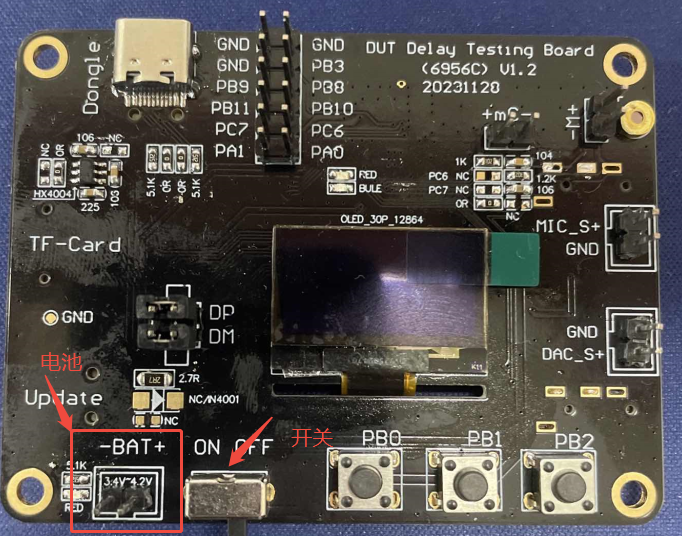

1、接入电池打开小板供电开关，从OFF拨到ON，红灯亮起为小板开始工作

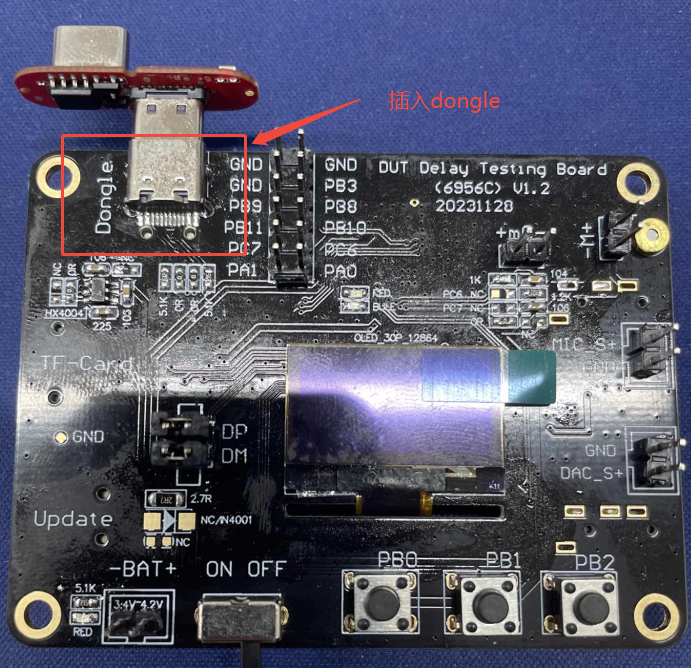

2、插入测试dongle

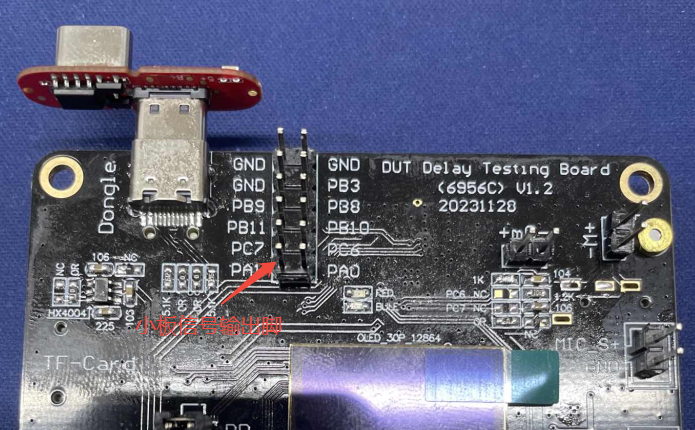

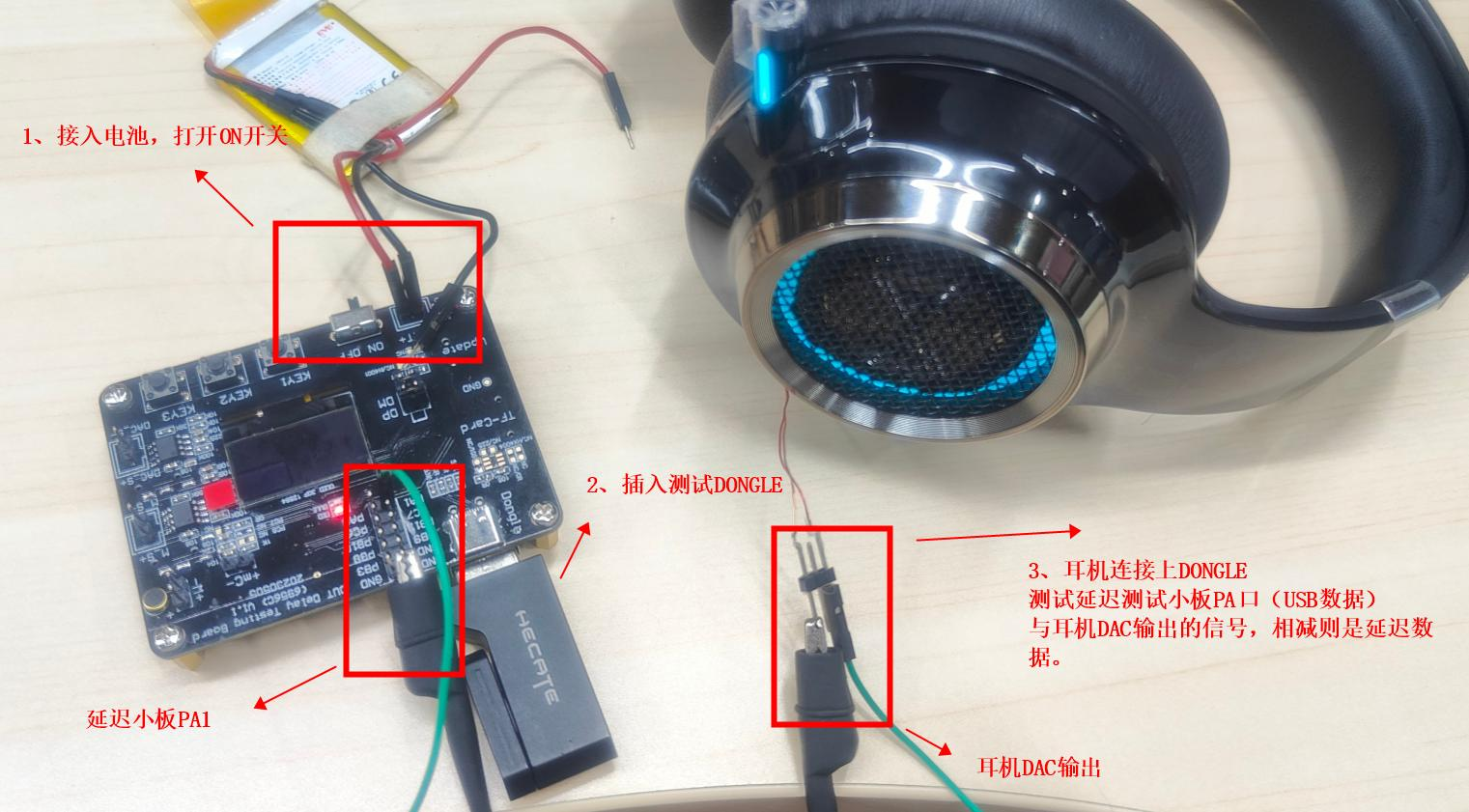

3、PA1脚引出杜邦线连接示波器探头，示波器夹子夹GND，耳机接出DAC输出线连接另一个示波器探头和GND，接好线后耳机开机连接dongle

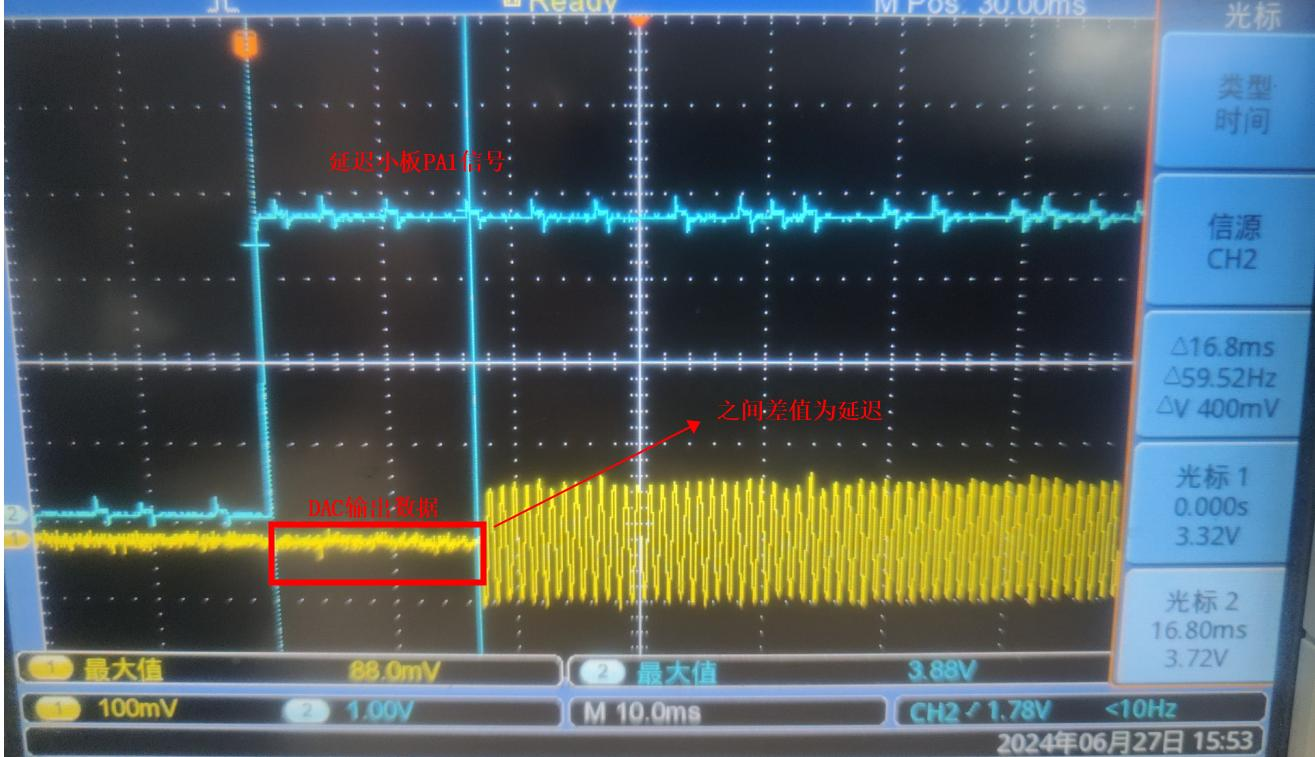

4、测试时示波器调整显示时间刻度为50ms抓取到信号后放大为10ms计算也可直接用上升沿触发方式抓取，小板每隔1s会发送一次1s的正弦波信号，发送信号时PA1为高电平，延时为PA1高电平到耳机接收信号之间差值，需测试5次取稳定值
