量产烧录相关说明

📎 原始文档：https://www.kdocs.cn/l/cgBpAPv5cGax 量产烧录相关说明

一、量产工具使用说明

1、说明文档

一拖八使用说明文档（芯片先贴片，后烧录）
https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo8/index.html

一拖二使用说明（芯片先烧录，后贴片）
https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo2/index.html

烧录上层版、转接板说明.otl

2、视频连接

腾讯视频_腾讯视频
一拖二烧录器
https://v.qq.com/x/page/g3334of01f6.html

一拖八烧录器
https://v.qq.com/x/page/g3334hnxrk1.html

强制升级工具
https://v.qq.com/x/page/h3334q74ymb.html

3、AD140_AC104_AD150_AC630X_免晶振方案-下载烧录升级介绍

AD140_AC104_AD150_AC630X_免晶振方案-下载烧录升级介绍.pdf

4、AW328A 烧录说明

AW328A烧录说明.otl

二、常用工具下载

  1. 杰理常用工具说明 https://doc.zh-jieli.com/Tools/zh-cn/other_info/index.html

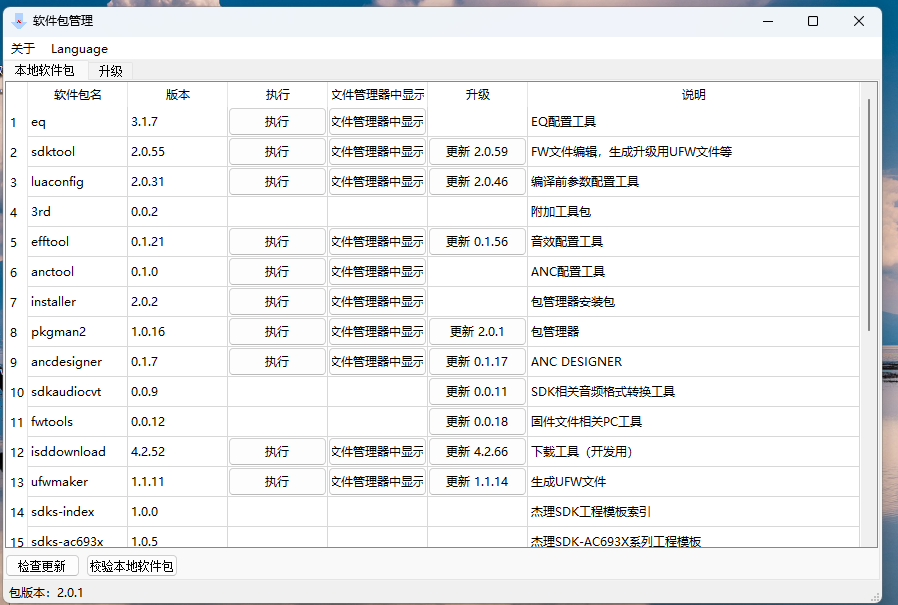

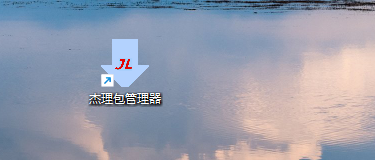

  2. 常用工具下载获取方式 安装杰理包管理器

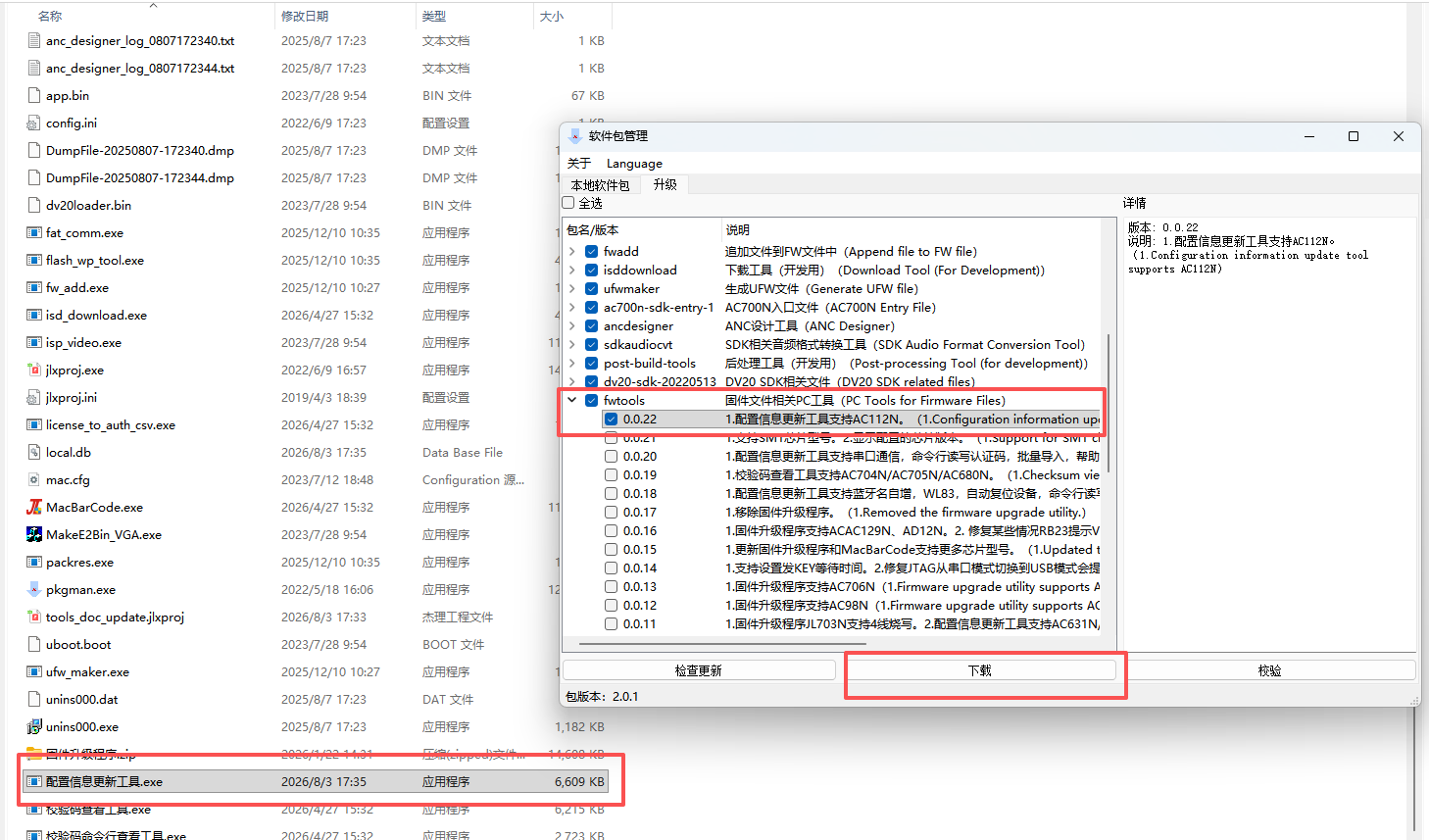

    image 注意检查更新获取最新的工具

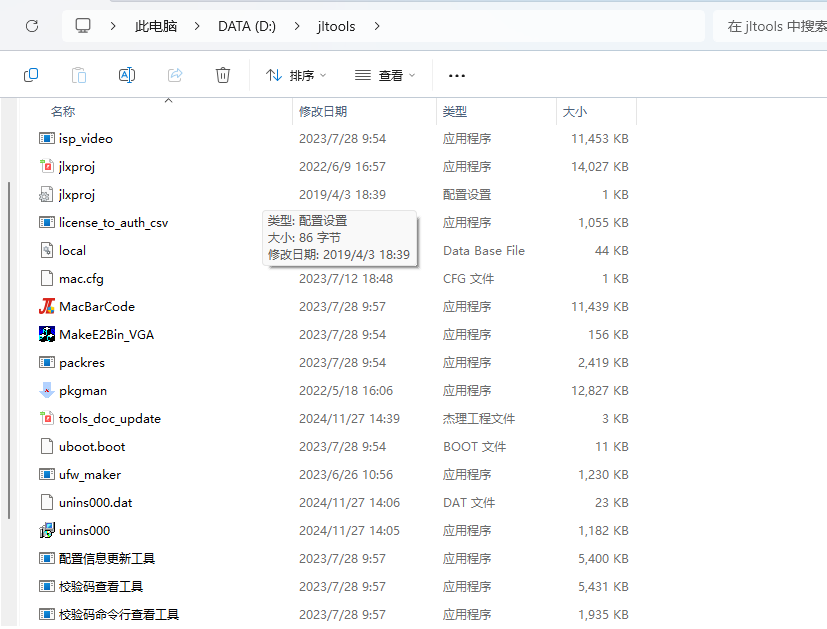

工具安装的目录下有常用的所有工具

  1. PC端下载烧录工具（需要配合强制升级工具） 【金山文档】 固件升级程序_1.4.18
    https://kdocs.cn/l/ctWtPhgMu48J

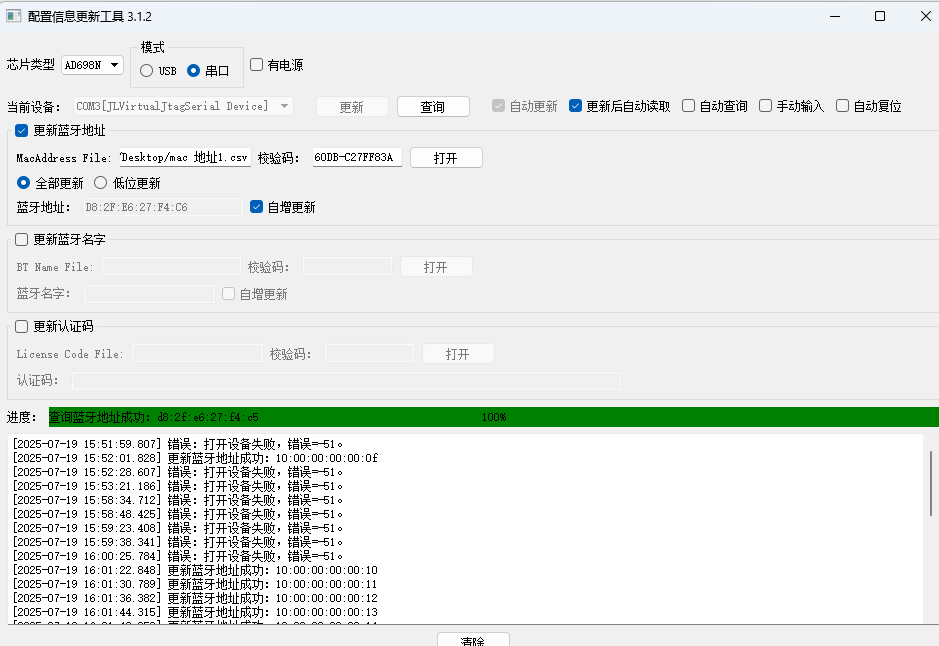

  2. 蓝牙信息更新工具（支持强制升级工具和串口方式） 可以修改样机蓝牙地址、蓝牙名、三元组（认证码）信息，可以配合扫码枪作为量产贴码工具（操作方式参考：TWS蓝牙配对信息获取.otl）支持文件导入更新地址码、蓝牙名、认证码
    配置信息文件格式.zip

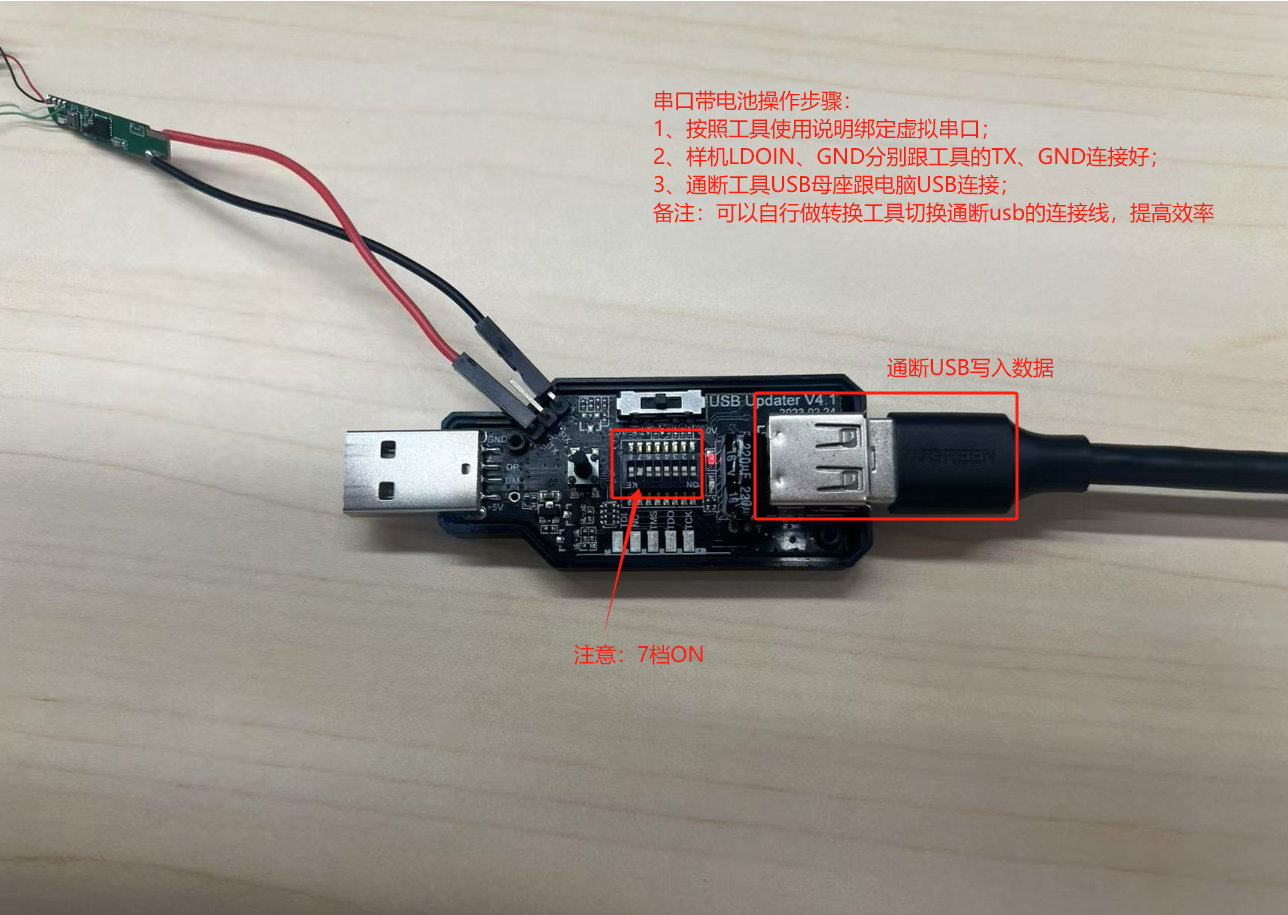

    image 串口模式下更新配置信息，需要通断强制升级工具跟电脑usb的连接
    image 样机带电池需要勾选【有电源】
    *697N成品带电池,不勾选[有电源]
  3. TWS蓝牙配对信息分析 TWS蓝牙配对信息获取.otl
    TWS配对地址分析工具_1.0.3.zip

三、异常情况说明

1、bin文件转换FW文件操作说明

固件文件授权工具不能对692 bfu文件授权，导致烧录不了量产烧录相关说明.otl
处理方法：

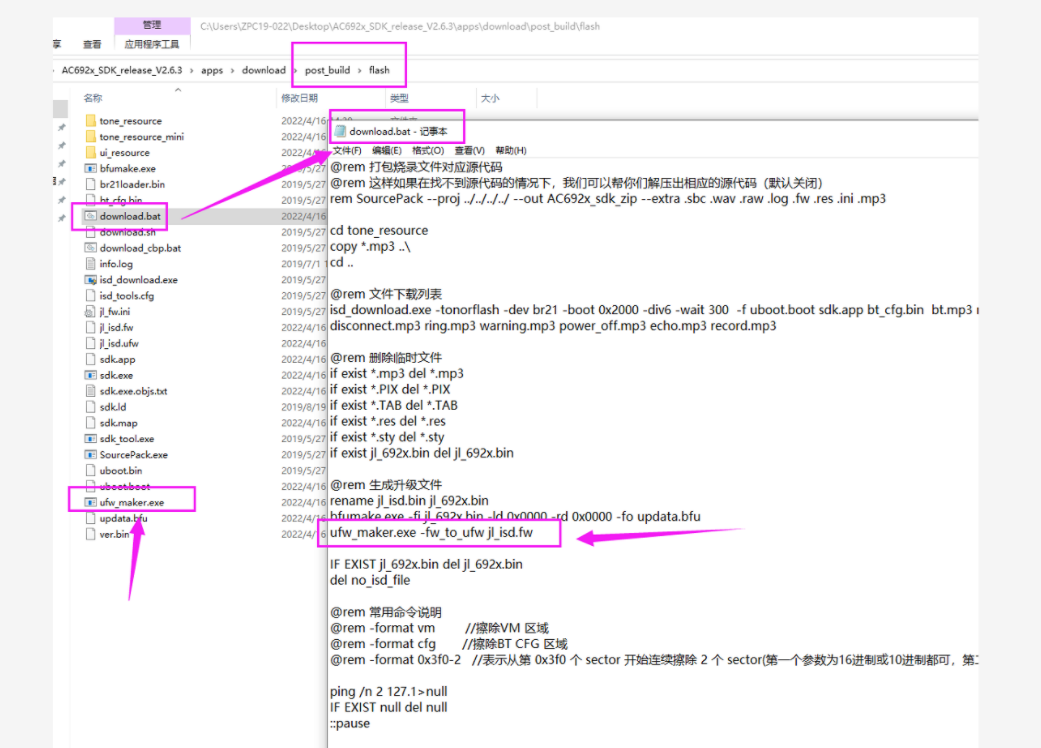

把下面的ufw_maker.exe放到下载目录下，在脚本download.bat上增加
ufw_maker.exe -fw_to_ufw jl_isd.fw，转出一个UFW文件，重新授权烧录
原因692运行生成的是bfu文件，需要转成UFW文件处理
image ufw_maker.zip
https://kdocs.cn/l/ctzISoJppmiM

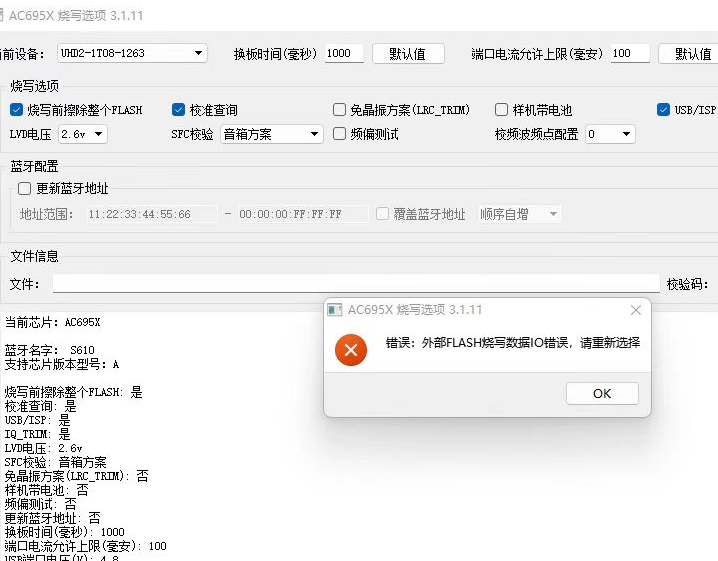

2、一拖八提示：外部FLASH烧写数据IO错误，请重新选择

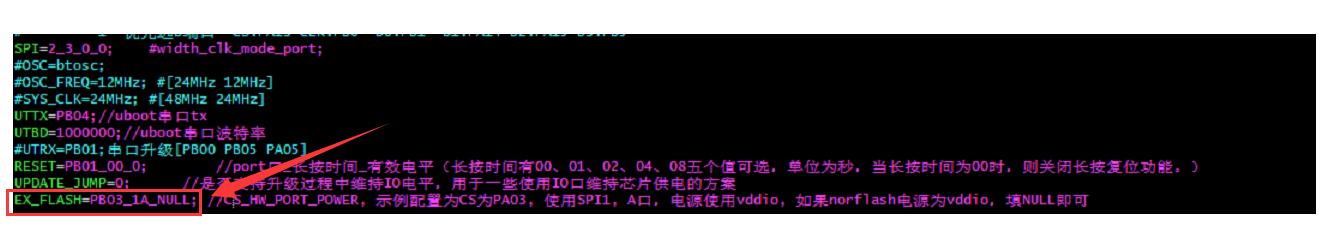

image 处理方法，打开下载目录下的isd_config.ini 文件，注释以下内容，重新编译即可

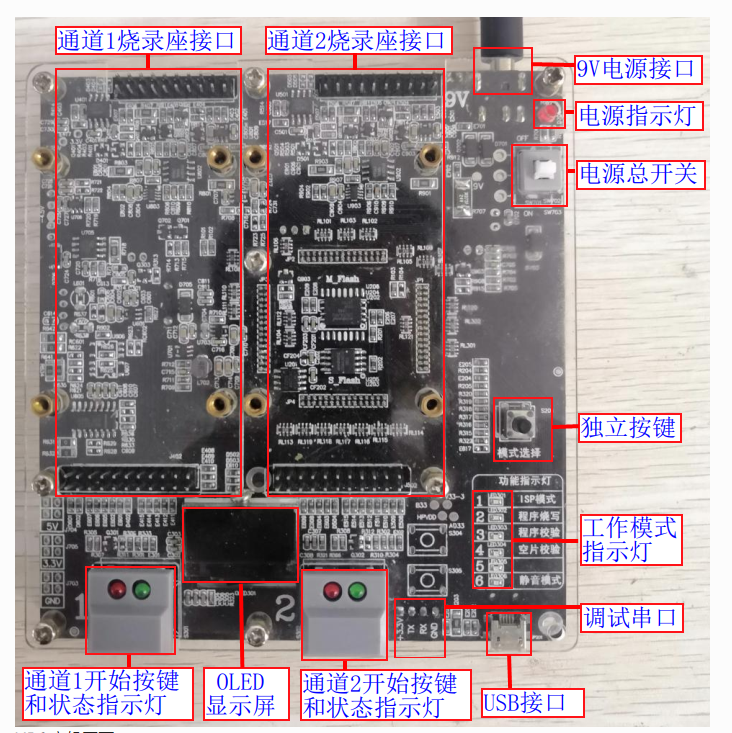

3、一拖二烧录器升级过程中，usb接触不稳导致升级异常，重新连接电脑没反应(一拖八操作流程一样)

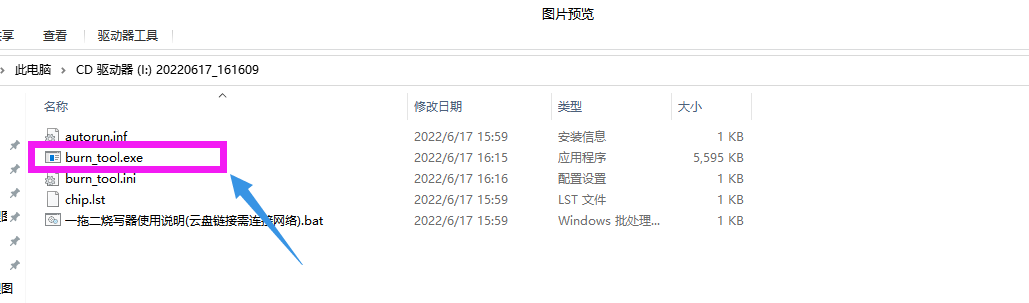

1、用一个的正常烧录器打开盘符复制出升级工具到电脑

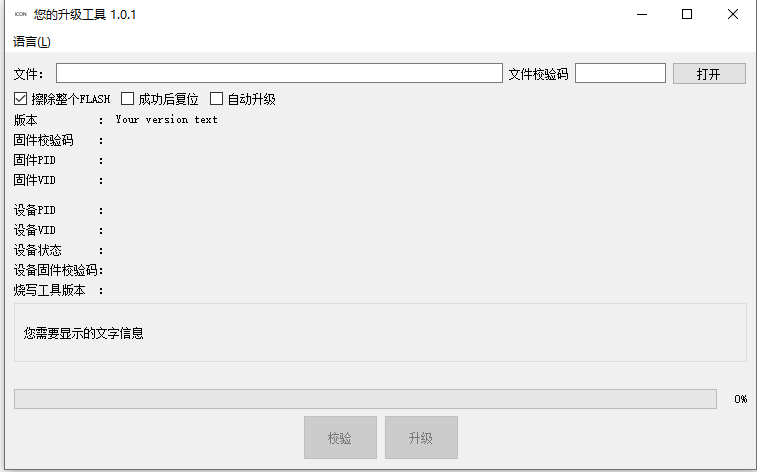

image 2、打开复制出来的升级工具，异常烧写器不供电的情况下按住烧录器上的独立按键。插入usb跟电脑连接，松开独立按键，升级工具可以识别到烧录，走正常升级流程升级.

4、关于多算法授权

多算法授权跟普通授权（通过授权工具授权）不一样，多算法授权用fw文件烧录。

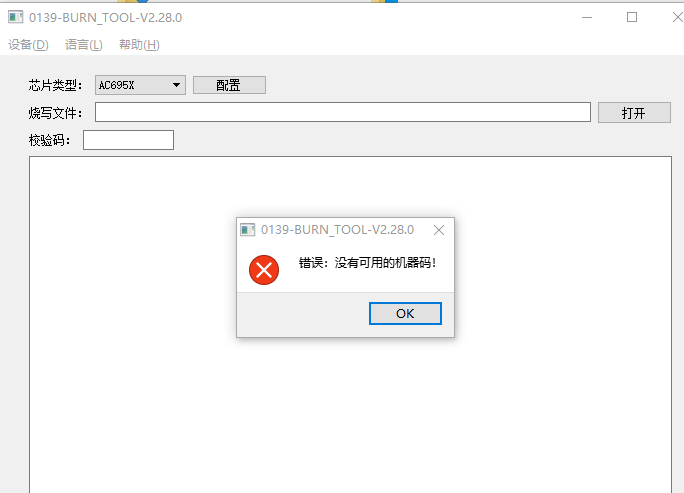

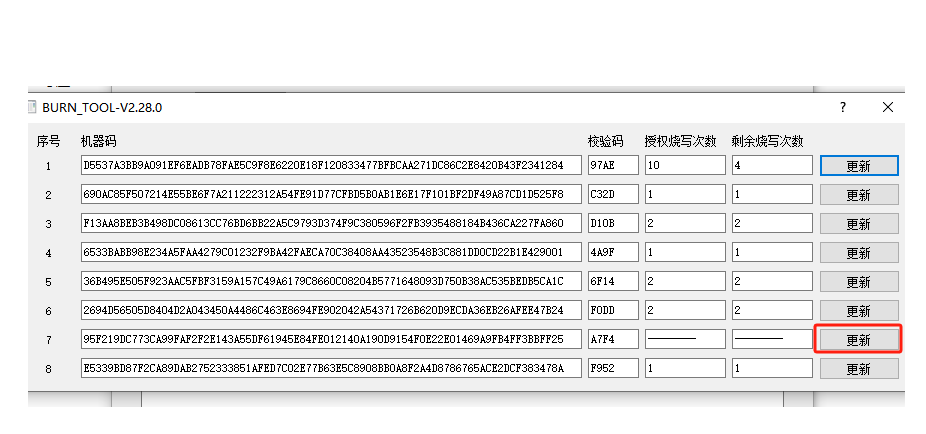

烧录器报没有可用的机器码，需要回收烧录器上的机器码，更新即回收。（回收多算法授权的次数，需要登录对应的账号才可以回收，注意保存好账号密码）

四、其他

  1. 蓝牙测试盒音频文件更换说明 JL_1T2蓝牙测试盒音频文件更换说明.otl

本文档包含以下子页面
