SPI

📎 原始文档：https://www.kdocs.cn/l/cqK5MvNkTpbi SPI

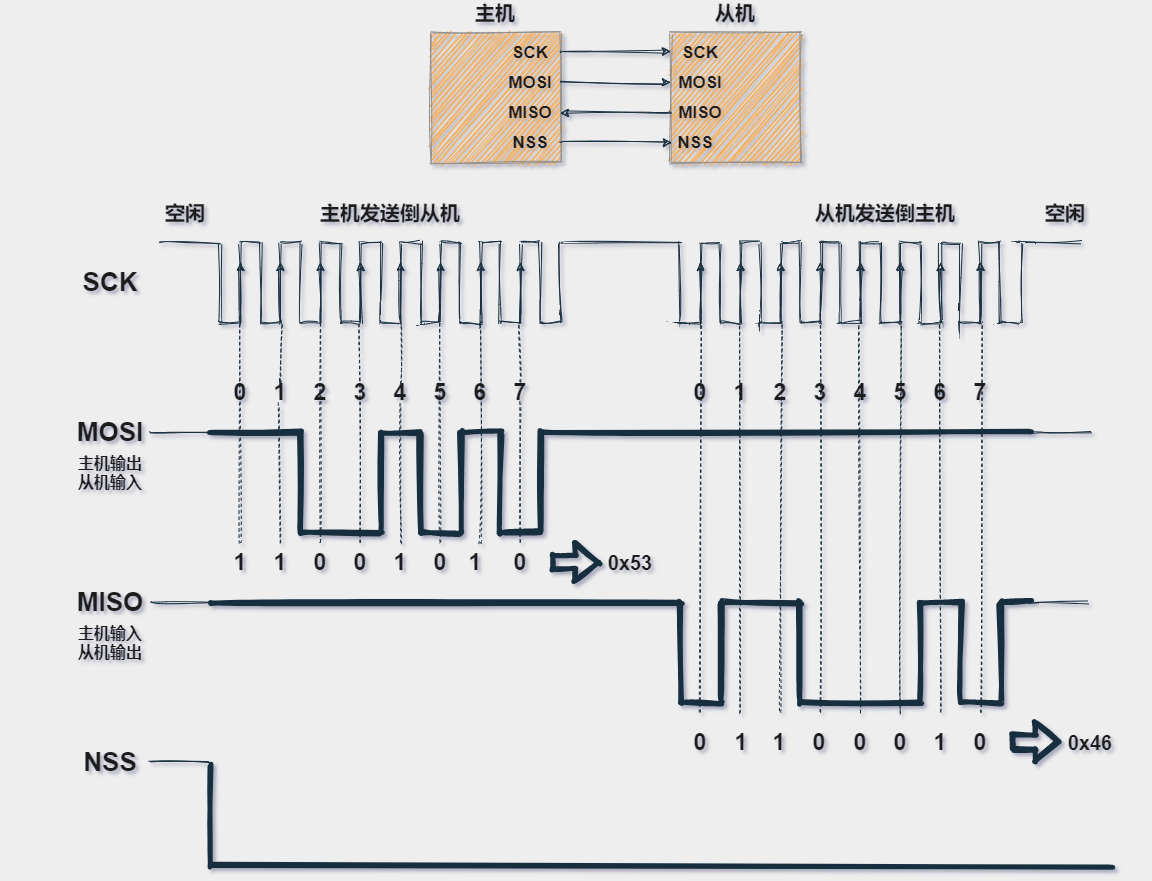

SPI基本知识 SPI接口是一种同步串行总线（Serial Peripheral Interface）多用于Flash存储器、LCD控制器等外围器件的通讯接口。

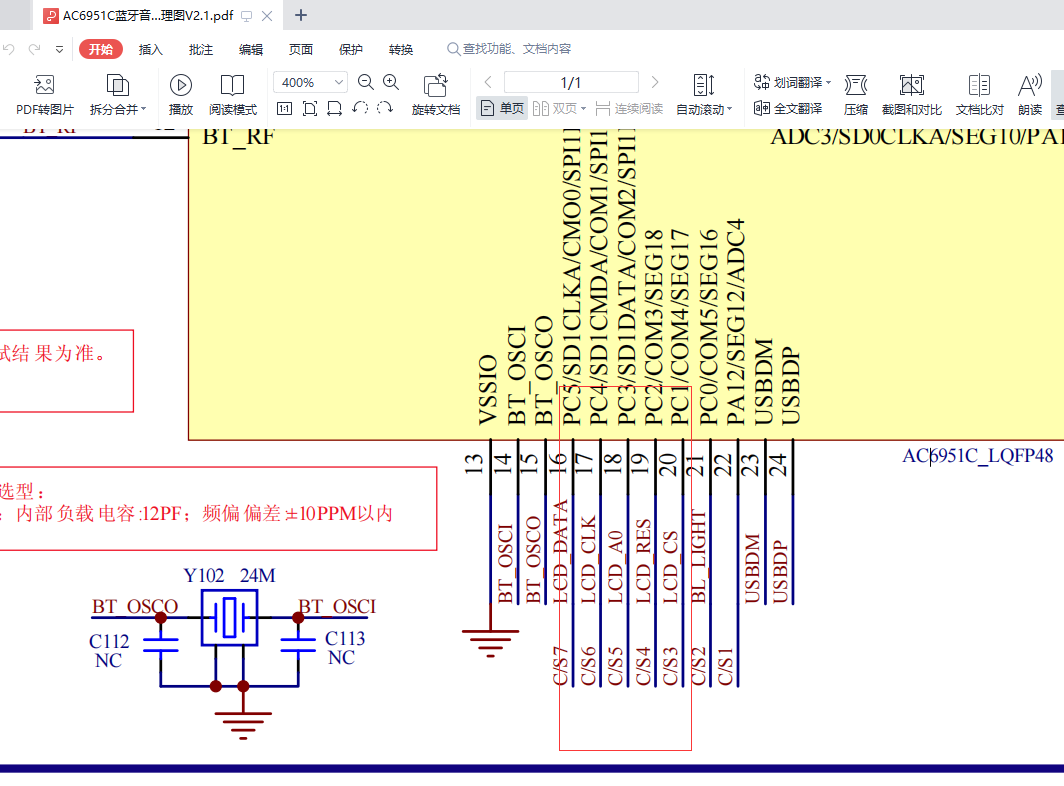

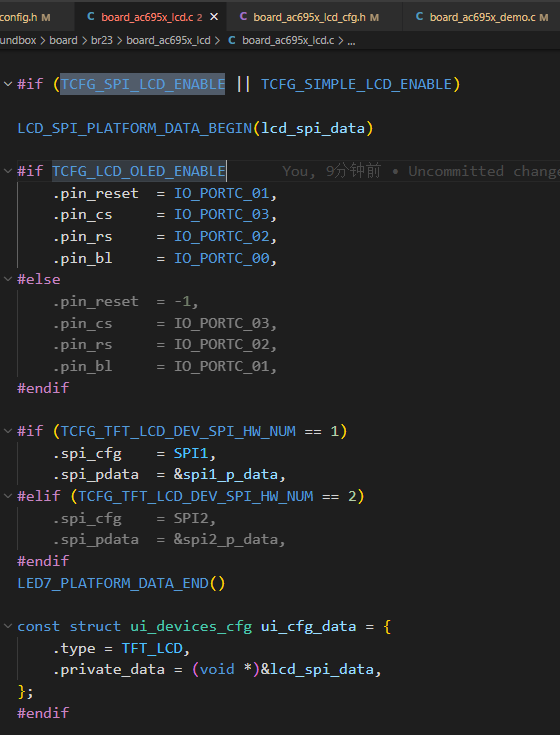

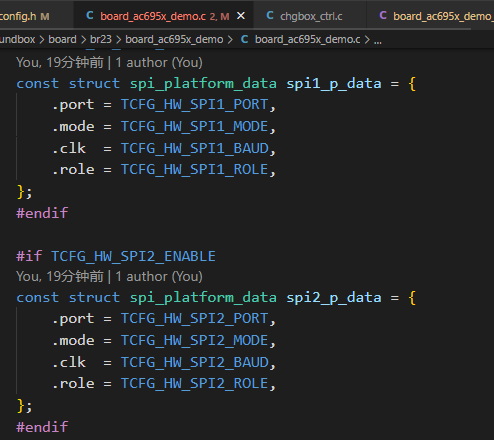

SPI-SDK应用 SPI在board_ac695x_demo.c中的配置选项

2.1 SPI外挂norflash

以695xSDK为例，实现外挂 flash录音、外挂 flash 提示音播放、外挂 flash 分区（fat+tone+rec）功能等。详细程序配置步骤和驱动方法可见SDK程序包资料doc文件夹下的外挂flash 相关操作文档[AC695x外挂Flash分区操作说明文档V2.0.pdf]。
AC695x外挂Flash分区操作说明文档V2.0.pdf

目前NANDFLASH设备只支持读操作
AC695N系列添加方法
链接：https://pan.baidu.com/s/1vzV_o6UBURQ4wyvHh-LYHQ
提取码：8888
下载后请对比公版SDK，对比查看修改。
AC696N系列添加方法
链接：ac696x_soundbox_sdk.7z
内部：库地址
AC104N系列添加方法
链接：https://pan.baidu.com/s/1grbYIfmkd_nySn7eHVhmBA
提取码：8888
下载后请对比公版SDK，对比查看修改。
6082系列添加方法
链接：https://pan.baidu.com/s/1VhDS_xSIxWxlWUGF2hMlCQ
提取码：8888

2.2.1 制作FAT文件系统并在usb强制下载样机程序时把FAT文件系统文件下载到外挂flash

制作FAT
- 工具链接FAT文件生成工具.7z

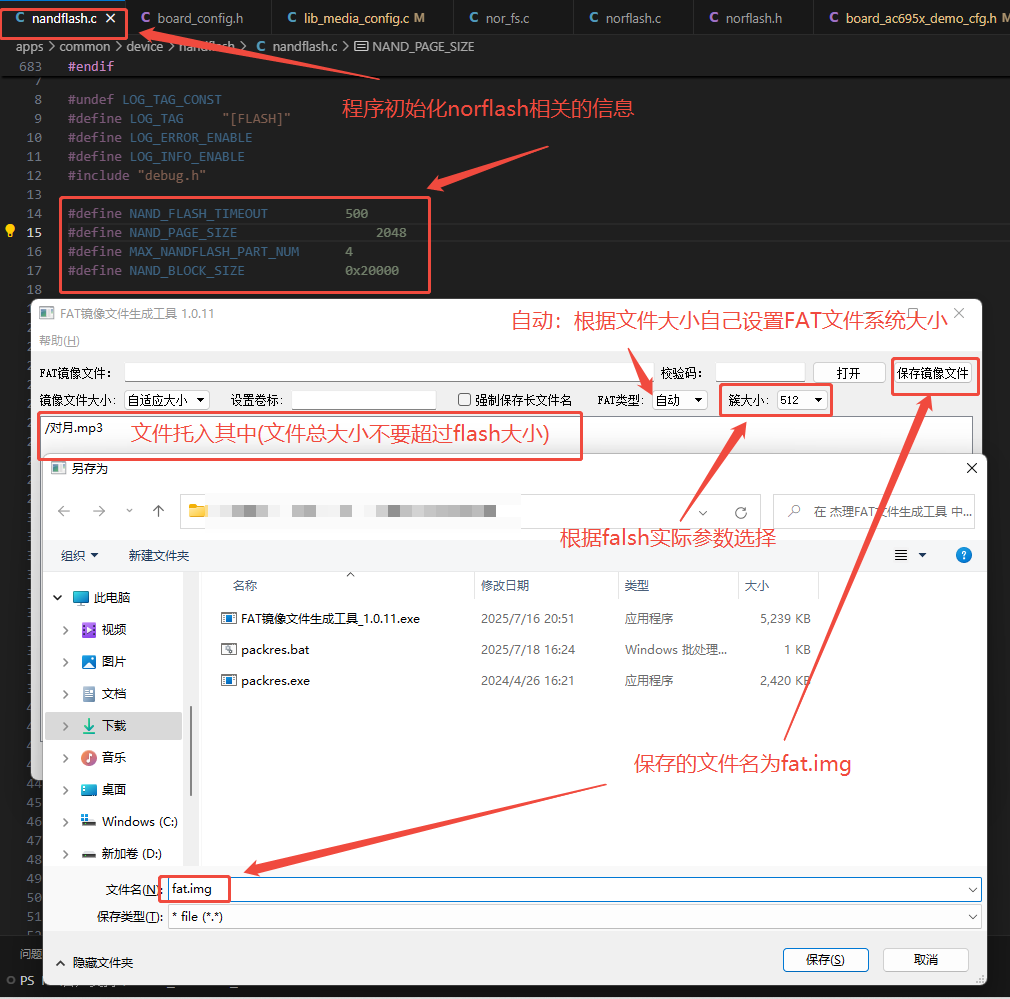

- 制作img文件系统镜像

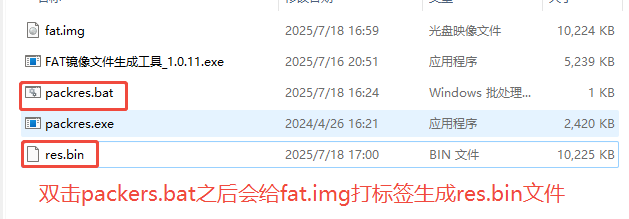

- 双击packres.bat运行脚本给镜像文件打标签，使程序能正常使用
usb强制下载程序时把res.bin文件下载打外挂norflas
- ini文件中配置外部flash引脚

;//CS_pin / spi (0/1/2) /port(A/B) / power_io
EX_FLASH = PC03_1A_PC06;
;//data_width / CLK_pin / DO_pin / DI_pin / D2_pin / D3_pin   当data_width为4的时候，D2_pin和D3_pin才有效
EX_FLASH_IO = 2_PC01_PC02_PC04_PC05_PC00;

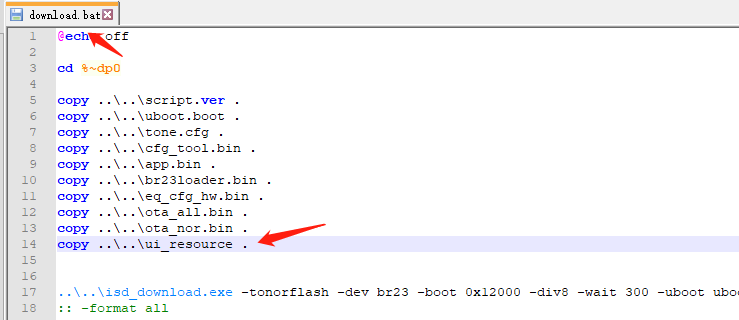

- 在isd_download.exe 命令的最后添加 ex_flash [可带路径的文件名]

isd_download.exe -tonorflash -dev br27 -boot 0x120000 -div8 -wait 300 -uboot uboot.boot -app app.bin -tone %TONE_FILES% -res cfg_tool.bin p11_code.bin stream.bin %LCD_SOURCE_FILES% %KEY_FILE% %FORMAT% -ex_flash res.bin
