录音相关应用

📎 原始文档：https://www.kdocs.cn/l/cjMmuHF6Pgsh 录音相关应用

一、内部flash 录音

打开相应的宏配置打开对应的宏(FLASH_INSIDE_REC_ENABLE)即可跑相应的录音。

//*********************************************************************************//

//                                 fat_FLASH 配置                                      //

//*********************************************************************************//

#define TCFG_CODE_FLASH_ENABLE				DISABLE_THIS_MOUDLE



#define FLASH_INSIDE_REC_ENABLE             1



#if  TCFG_NORFLASH_DEV_ENABLE

#define TCFG_NOR_FAT                    0//ENABLE

#define TCFG_NOR_FS                     1//ENABLE

#define TCFG_NOR_REC                    0//ENABLE

注意：

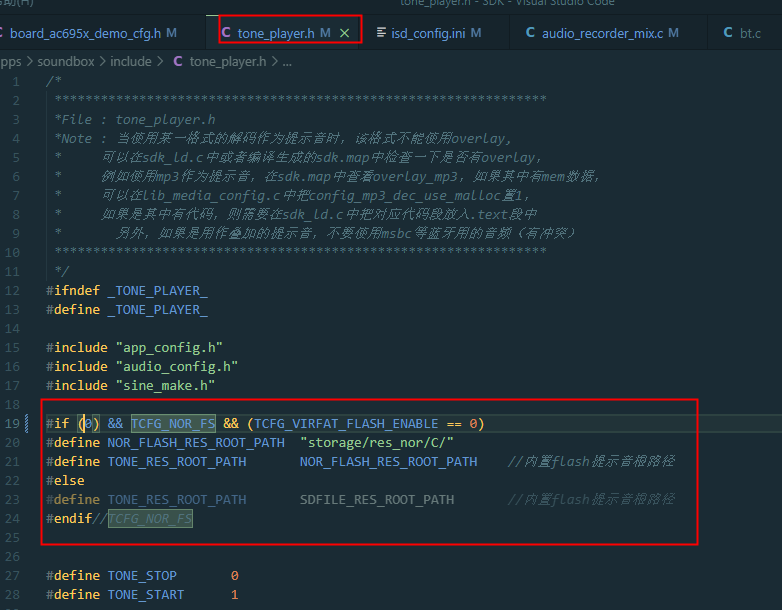

    修改TCFG_NOR_FS=1后，提示音路径跟着改变，所以会出现没有提示音的情况，修改如下：
#if (0) && TCFG_NOR_FS && (TCFG_VIRFAT_FLASH_ENABLE == 0)
#define NOR_FLASH_RES_ROOT_PATH     "storage/res_nor/C/"
#define TONE_RES_ROOT_PATH         NOR_FLASH_RES_ROOT_PATH    //内置flash提示音根路径
#else
#define TONE_RES_ROOT_PATH         SDFILE_RES_ROOT_PATH       //内置flash提示音根路径
#endif//TCFG_NOR_FS

2. 录音区的大小起始地址由工程自动分配，大小设置如下：
具体文件如下,在 ini 配置中配置给录音的最大容量（REC_LEN）

EXIF_ADR=AUTO;

EXIF_LEN=0x1000;

EXIF_OPT=1;



#WTIF_ADR=BEGIN_END;

#WTIF_LEN=0x1000;

#WTIF_OPT=1;



REC_ADR=AUTO;

REC_LEN=64K;

REC_OPT=1;



PRCT_ADR=0;

PRCT_LEN=CODE_LEN;

PRCT_OPT=2;

apps\common\dev_manager\dev_manager.c 上设置实际需要的大小，如果大于最大容量，会报错。




#if FLASH_INSIDE_REC_ENABLE

    set_rec_capacity(64*1024);//需要先设置容量,注意要小于Ini文件设置大小.

    _sdfile_rec_init();

	dev_manager_add("rec_sdfile");

#endif

内置flash录音注意点：

录音时间长短取决于录音空间大小和录音的采样率，码率，录音格式三个因素
由于录音数据会存放到flash的操作中会关闭总中断，中断优先级<6的中断都会被屏蔽，这样会导致录音采集MIC信号时候，由于关闭总中断的操作，可能会出现丢帧的情况改善方式是

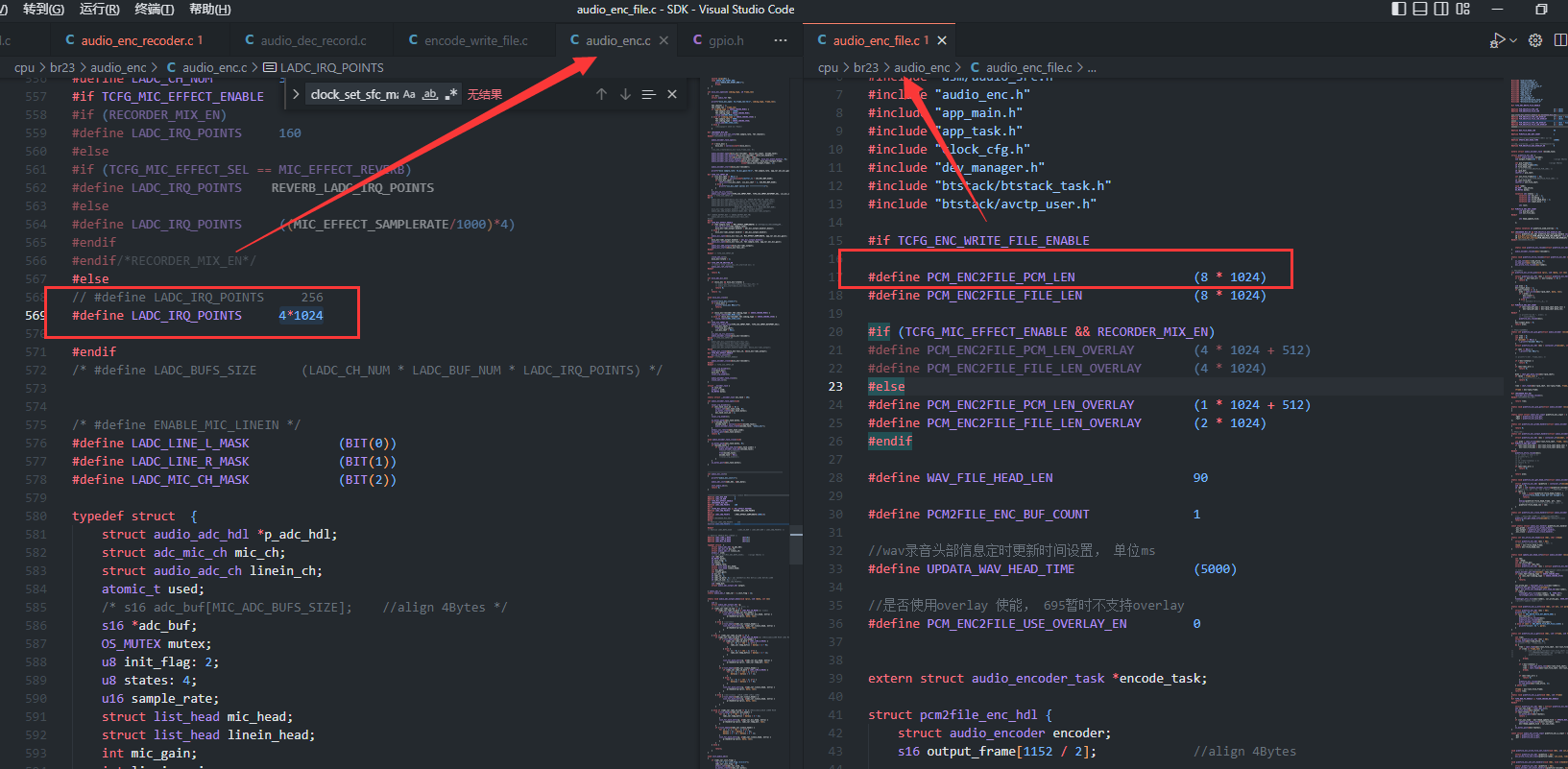

1、增加一次MIC中断的数据点数大小，减少由于上述操作导致的丢帧情况。不过这样会占用非常大的RAM空间
2、减少录音的采样率和码率

处理案例：

1、696系列由于部分芯片是256 擦除的内置flash，所以需要修改兼容256擦除，合并补丁如下：
2、6081.2.2版本sdk出现由于写入方式不对，会导致写入后每一页256B,部分内容被擦除，导致卡顿问题出现，合并补丁如下： AC696N&AC608N_内置flash录音修改补丁(兼容256K擦除&&播放卡顿).rar

二、外置flash录音

打开相应的宏配置打开对应的宏即可跑相应的录音。

打开外挂flash的宏定义

//*********************************************************************************//

//                                 FLASH 配置                                      //

//*********************************************************************************//

#define TCFG_NORFLASH_DEV_ENABLE		    0//DISABLE_THIS_MOUDLE //需要关闭SD0

#define TCFG_FLASH_DEV_SPI_HW_NUM			1// 1: SPI1    2: SPI2

#define TCFG_FLASH_DEV_SPI_CS_PORT	    	IO_PORTC_03

flash分区说明: TCFG_NOR_FAT: 类似U盘，实现fat文件系统播歌
TCFG_NOR_FS：实现提示音资源放在外挂flash
TCFG_NOR_REC：实现外挂flash的录音

//*********************************************************************************//

//                                 fat_FLASH 配置                                      //

//*********************************************************************************//

#define TCFG_CODE_FLASH_ENABLE				DISABLE_THIS_MOUDLE



#define FLASH_INSIDE_REC_ENABLE             0



#if  TCFG_NORFLASH_DEV_ENABLE

#define TCFG_NOR_FAT                    0//ENABLE

#define TCFG_NOR_FS                     0//ENABLE

#define TCFG_NOR_REC                    1//ENABLE

录音区的大小留意以下两个变量的设置
程序上设置实际需要的大小，如果大于最大容量或者空间重叠，会复位。
SDK\apps\soundbox\board\br25\板级.c

#if TCFG_NOR_FAT

NORFLASH_DEV_PLATFORM_DATA_BEGIN(norflash_fat_dev_data)

    .spi_hw_num     = TCFG_FLASH_DEV_SPI_HW_NUM,

    .spi_cs_port    = TCFG_FLASH_DEV_SPI_CS_PORT,

#if (TCFG_FLASH_DEV_SPI_HW_NUM == 1)

    .spi_pdata      = &spi1_p_data,

#elif (TCFG_FLASH_DEV_SPI_HW_NUM == 2)

    .spi_pdata      = &spi2_p_data,

#endif

    .start_addr     = 0,

    .size           = 1*1024*1024,

NORFLASH_DEV_PLATFORM_DATA_END()

#endif



#if TCFG_NOR_FS

NORFLASH_DEV_PLATFORM_DATA_BEGIN(norflash_norfs_dev_data)

    .spi_hw_num     = TCFG_FLASH_DEV_SPI_HW_NUM,

    .spi_cs_port    = TCFG_FLASH_DEV_SPI_CS_PORT,

#if (TCFG_FLASH_DEV_SPI_HW_NUM == 1)

    .spi_pdata      = &spi1_p_data,

#elif (TCFG_FLASH_DEV_SPI_HW_NUM == 2)

    .spi_pdata      = &spi2_p_data,

#endif

    /* .start_addr     = 1*1024*1024, */

    .start_addr     = 0,

    .size           = 4*1024*1024,

NORFLASH_DEV_PLATFORM_DATA_END()

#endif



#if TCFG_NOR_REC

NORFLASH_DEV_PLATFORM_DATA_BEGIN(norflash_norfs_rec_dev_data)

    .spi_hw_num     = TCFG_FLASH_DEV_SPI_HW_NUM,

    .spi_cs_port    = TCFG_FLASH_DEV_SPI_CS_PORT,

#if (TCFG_FLASH_DEV_SPI_HW_NUM == 1)

    .spi_pdata      = &spi1_p_data,

#elif (TCFG_FLASH_DEV_SPI_HW_NUM == 2)

    .spi_pdata      = &spi2_p_data,

#endif

    .start_addr     = 2*1024*1024,

    .size           = 2*1024*1024,

NORFLASH_DEV_PLATFORM_DATA_END()

#endif

三、录音格式选择

MP3编码格式选择

#if (AUDIO_OUTPUT_WAY == AUDIO_OUTPUT_WAY_DONGLE)
const int config_mp3_enc_use_layer_3    = 1;  ////MP3 layer3 格式
#else
const int config_mp3_enc_use_layer_3    = 0;  ////MP3 layer2 格式
#endif

补丁:

AC695N_soundbox_sdk_release_3.1.0 需要更新 mp3_enc_lib.a 库链接如下： [【金山文档】 mp3_layer3编码库(ac695&ac696).zip]（https://kdocs.cn/l/cc1IY03D0P7K）

WAV 编码格式选择 WAV格式常用编码说明：WAV格式中常见的压缩编码 - 眼里的圈圈 - 博客园 (cnblogs.com)

目前默认SDK支持 Microsoft ADPCM 格式编码。

如果客户需要 IMA ADPCM编码可以按以下方式修改。（目前只支持AC695 310SDK）.
AC695N&AC696N&AC608N音箱问题整理.otl

四、长文件名录音支持

1、JL701N为例

【金山文档】长文件录音
长文件录音.otl

使用以下函数做SD卡的文件读写测试.
长名路径必须以 '\''U' 开头做为标识。

void filename_test(void){
     u8 *test_data = "filename test123"; //写入文件数据
    u8 read_buf[32];//读取数据buf
    int len;//文件大小
    char path[256] = "storage/sd0/C";//路径
    FILE* fd = NULL;//文件句柄指针

     //文件名：longfilename.txt  通过字符转UTF16LE编码写入
    // char file_name[128] ={'/','\\','U',0x6C,0x00,0x6F,0x00,0x6E,0x00,0x67,0x00,0x66,0x00,0x69,0x00,0x6C,0x00,0x65,0x00,0x6E,0x00,0x61,0x00,0x6D,0x00,0x65,0x00,0x2E,0x00,0x74,0x00,0x78,0x00,0x74,0x00};

    //文件名：hello/测试创建长文件名测试.txt
    //char file_name[128] = {'/','h', 'e','l','l','o','/','\\','U',0x4B,0x6D,0xD5,0x8B,0x1B,0x52,0xFA,0x5E,0x7F,0x95,0x87,0x65,0xF6,0x4E,0x0D,0x54,0x4B,0x6D,0xD5,0x8B,0x2E,0x00,0x74,0x00,0x78,0x00,0x74,0x00};

     //文件夹名：测试创建长文件名测试
    //char file_name[128] = { '/','\\','U',0x4B,0x6D,0xD5,0x8B,0x1B,0x52,0xFA,0x5E,0x7F,0x95,0x87,0x65,0xF6,0x4E,0x0D,0x54,0x4B,0x6D,0xD5,0x8B};

    //测试长文件夹名测试/测试创建长文件名测试.txt
    char file_name[128] = {'/','\\','U',0x4B,0x6D,0xD5,0x8B,0x7F,0x95,0x87,0x65,0xF6,0x4E,0x39,0x59,0x0D,0x54,0x4B,0x6D,0xD5,0x8B,'/',0x00,'\\','U',0x4B,0x6D,0xD5,0x8B,0x1B,0x52,0xFA,0x5E,0x7F,0x95,0x87,0x65,0xF6,0x4E,0x0D,0x54,0x4B,0x6D,0xD5,0x8B,0x2E,0x00,0x74,0x00,0x78,0x00,0x74,0x00};
    // char file_name[128] = "/abdccbasbdoabioasdasdasdascz/sadklajlkjklzxcznmxczxz.txt";
    printf("strlen(path)=%d,strlen file_name=%d",strlen(path),strlen(file_name));
    memcpy(path+strlen(path),file_name,sizeof(file_name));//将文件名file_name复制到path路径后
    printf("strlen(path)=%d,file_name=%d",strlen(path),sizeof(file_name));
    put_buf(path,sizeof(path));

    //创建并写文件
    fd = fopen(path, "w+");//打开可 读/写文件，若文件存在则文件长度清为零，即该文件内容会消失；若文件不存在则创建该文件。

    //FILE *fd = fopen(CONFIG_ROOT_PATH"test/test.txt", "w+");

    if(fd){
        // fwrite(test_data, 1, strlen(test_data), fd);//写入文件数据
        fwrite(fd, test_data, strlen(test_data));//写入文件数据
        fclose(fd);//关闭文件
        printf("write file : %s \n", test_data);
    }

    //读文件
    put_buf(path,sizeof(path));
   fd = fopen(path, "r");//以只读方式打开文件，该文件必须存在。
   printf("fd= %x",fd);
//fd = fopen(CONFIG_ROOT_PATH"test/test.txt", "r");
    if(fd){
        len = flen(fd);//获取整个文件大小
        // fread(read_buf, 1, len, fd);//读取文件
        fread(fd,read_buf,len);//读取文件
        fclose(fd);//关闭文件
        printf("read file : %s \n", read_buf);
    }
}

五、暂停录音操作(获取录音buf处)

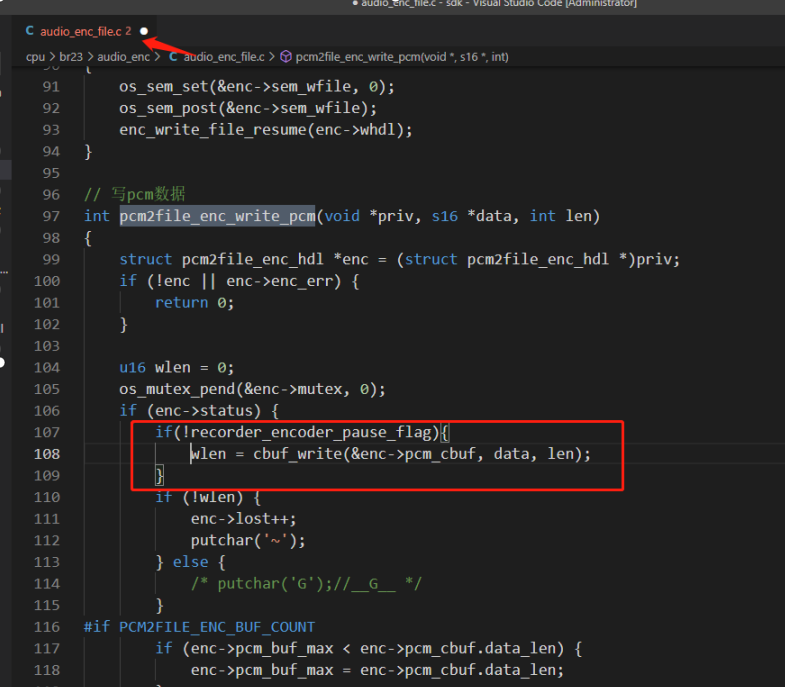

这里可以增加一个标志位，如果是暂停的状态，这个cbuf不写即cbuf_write函数不执行即可，示例如下：
备注：此处也是录音数据写入的地方，可以在此处处理写入的数据。

六、其他模式下播放录音操作

使用record_file_play函数可以做到播放最后一次录音的音频，但公版SDK只能做到在蓝牙模式和录音模式下实现，在linein和fm模式下无法做到，原因是:在linein和fm模式下本身就存在一个解码的任务，播放录音文件又是一个解码任务，冲突导致。所以需要在播放录音文件前将解码关闭，播放结束后重新打开即可，详细代码见附件程序。
【金山文档】 sdk_3.0.4_其他模式播放录音demo
https://kdocs.cn/l/cueQnM46B7wk

七、混合录音

功能配置目前混合录音只适用于有音频流写法的SDK，音箱的SDK均支持该功能，耳机的SDK不支持该功能

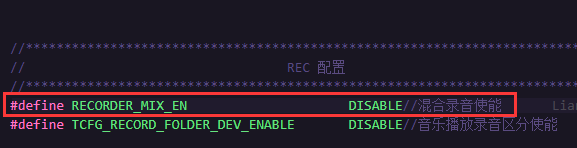

在对应的板级头文件开启宏条件：

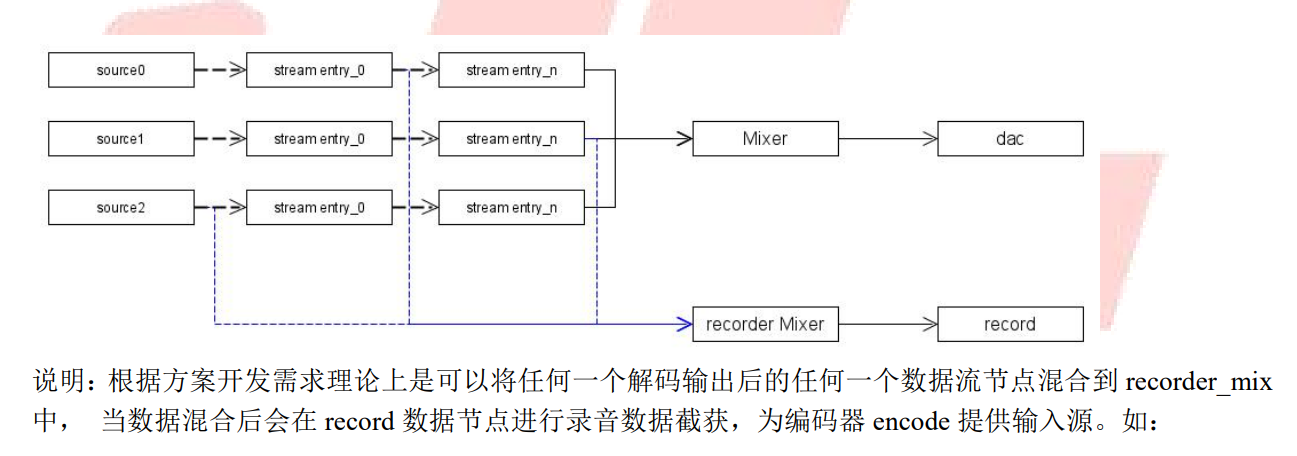

混合录音接口录音逻辑具体可以参考发布的SDK中doc文件夹内的《recorder mix接口设计说明文档.pdf》
AC695N_soundbox_sdk_release_3.1.0 - 混合录音 695V310由于更新新音效，混合录音会会出现混合录音录不了混响的问题
可以参考以下代码：
【金山文档】 AC695N_soundbox_sdk_release_3.1.0_混合录音 https://kdocs.cn/l/coWjEB71gqzu

问题：

较多客户反馈开混合录音蓝牙和混响的声音的时候会出现卡音，提供两种处理思路：

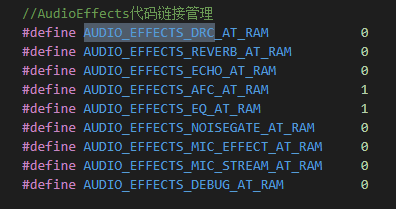

第一种是将混响算法放RAM里面跑，板子头文件里面有这个相应配置

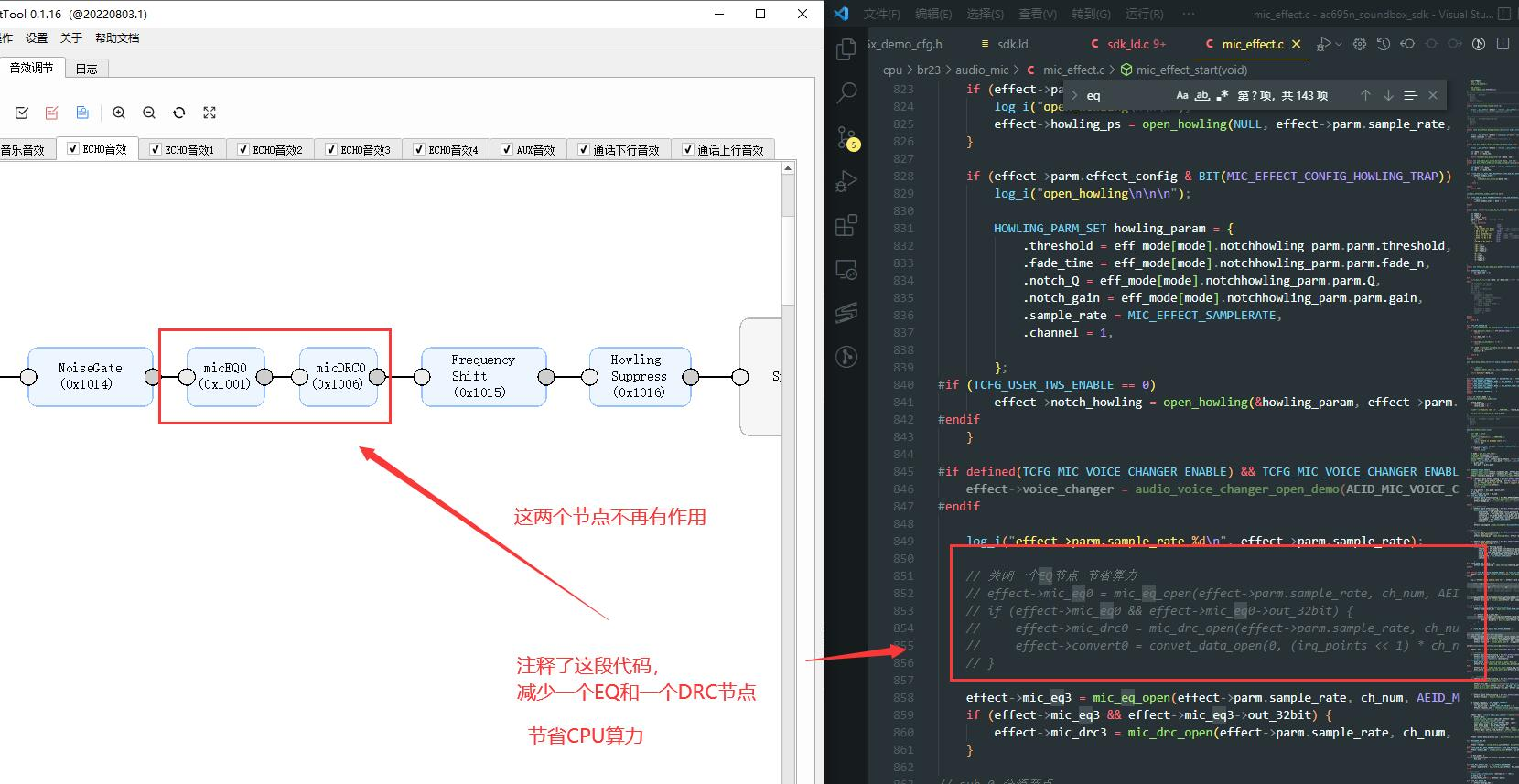

第二种是混响可以关闭不需要的节点以节省算力
录音事件处理

static void pcm2file_enc_w_evt(void *hdl, int evt, int parm)
{
    struct pcm2file_enc_hdl *enc = hdl;
    printf("evt: %d ", evt);
    if (evt == ENC_WRITE_FILE_EVT_WRITE_ERR) {
        enc->enc_err = 1;
        pcm2file_wfile_resume(enc);
        pcm2file_enc_resume(enc);
        audio_encoder_stop(&enc->encoder);
    } else if (evt == ENC_WRITE_FILE_EVT_FILE_CLOSE) {
        printf("sclust: %d ", parm);
    }
}
