充电仓软件问题整理

📎 原始文档：https://www.kdocs.cn/l/cvLea4M15Ea7

充电仓软件问题整理

TOC \o "1-1" \h \u  HYPERLINK \l _Toc1487923288 1. AD156b_AC6366c 不带通信仓无法进关机或关机又被唤醒 20210817 CKS  PAGEREF _Toc1487923288 \h 2
 HYPERLINK \l _Toc437632750 2. AD156b_AC6366c 无线充握手时，188数码管屏会闪 20210817 CKS  PAGEREF _Toc437632750 \h 2
 HYPERLINK \l _Toc1148831137 3. AD156b USB插入充电时，电池电量检测值偏大 20210817 CKS  PAGEREF _Toc1148831137 \h 3
 HYPERLINK \l _Toc433754847 4. AC6366c PA1脚配置输入不成功 20210820 CKS  PAGEREF _Toc433754847 \h 4
 HYPERLINK \l _Toc2068134992 5. AD156b_AC6366c 不带通信唤醒时会触发耳机入仓事件 20210827 CKS  PAGEREF _Toc2068134992 \h 4
 HYPERLINK \l _Toc308488474 6. AD156b_AC6366c 耳机充满没有满电消息出来 20220625 CKS  PAGEREF _Toc308488474 \h 5
 HYPERLINK \l _Toc2018891622 7. AD156b_AC6366c 不带霍尔和通信普通仓，耳机充满会开机，或者仓睡眠功耗大 20220625 CKS  PAGEREF _Toc2018891622 \h 9
 HYPERLINK \l _Toc318981895 8. AC6366c ac636n_chargebox_sdk_release_v1.3.0用自定义通信会复位 20220625 CKS  PAGEREF _Toc318981895 \h 9
 HYPERLINK \l _Toc2058846549 9. AD156b 程序如果出现死机不能复位 20220625 CKS  PAGEREF _Toc2058846549 \h 10
 HYPERLINK \l _Toc692615264 10. AD156b 推188屏插充电时会闪屏 20220815 CKS  PAGEREF _Toc692615264 \h 11
 HYPERLINK \l _Toc1733757932 11. AD156b 小概率出现除0死机 20220830 CKS  PAGEREF _Toc1733757932 \h 11
 HYPERLINK \l _Toc895506831 12. AC98N没有hall，只跑app_close，走的充电流程会有些问题，耳机充电完成关机后会被唤醒 20230610 FSW  PAGEREF _Toc895506831 \h 13
 HYPERLINK \l _Toc730086064 13. AC98n用V1.1.1版本的SDK，软件需要做如下修改，解决VOUT没5V输出的问题 20230621 FSW  PAGEREF _Toc730086064 \h 15
 HYPERLINK \l _Toc955460227 14. AC98N V110sdk 同时充放电会导致报欠压/过压的报错 MRD  PAGEREF _Toc955460227 \h 19
 HYPERLINK \l _Toc1968151546 15. AC98N V201SDK打印波特率115200出现乱码，9600不会 MRD  PAGEREF _Toc1968151546 \h 20

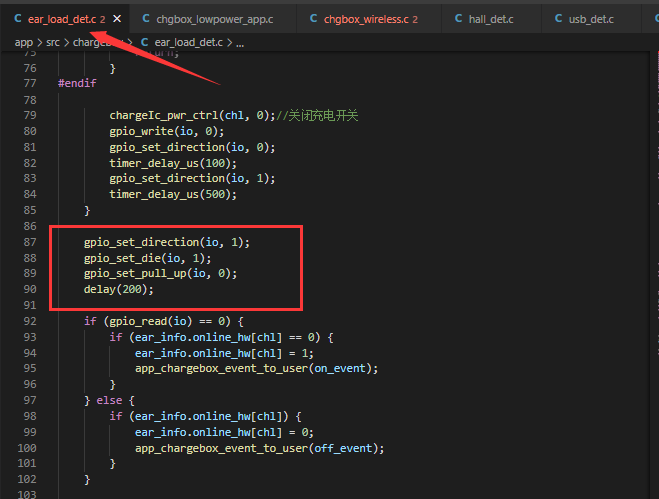

  1. AD156b_AC6366c 不带通信仓无法进关机或关机又被唤醒 20210817 CKS 在ear_load_det.c中下图位置加上io配置：
    gpio_set_direction(io, 1);
    gpio_set_die(io, 1);
    gpio_set_pull_up(io, 0);
    delay(200);

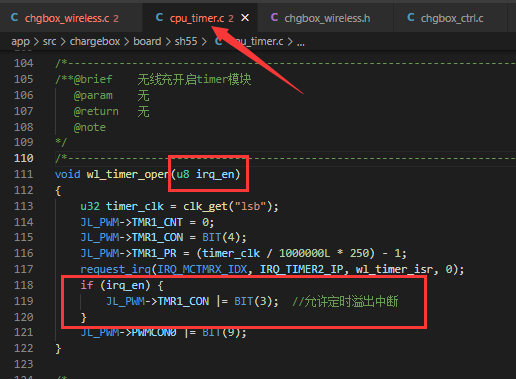

  2. AD156b_AC6366c 无线充握手时，188数码管屏会闪 20210817 CKS （1）修改wl_timer_open函数

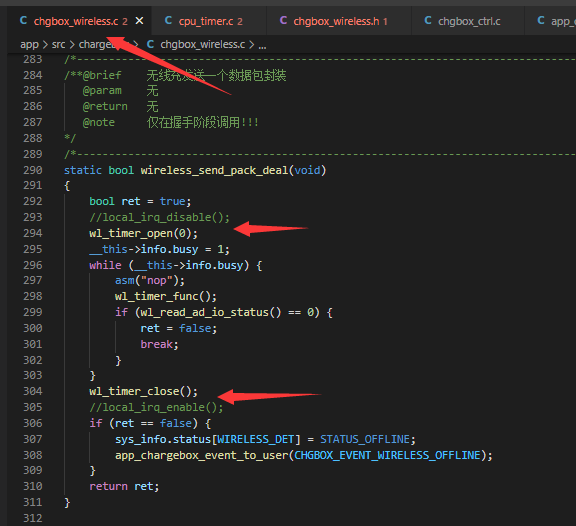

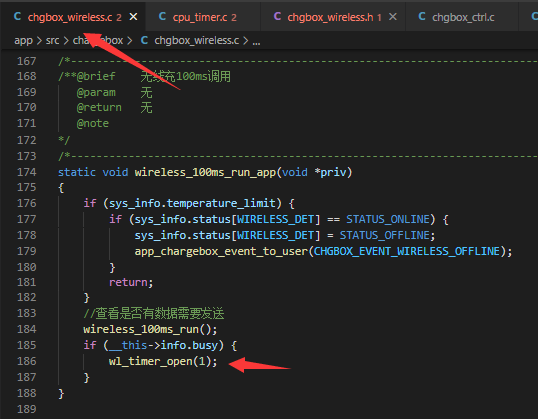

  3. 注释掉中断失能和中断使能，修改wl_timer_open函数的调用 image

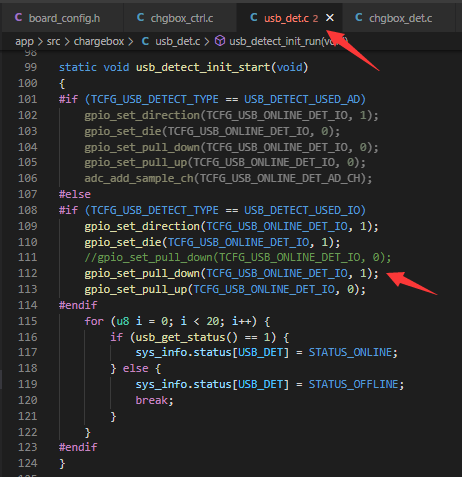

  1. AD156b USB插入充电时，电池电量检测值偏大 20210817 CKS 需要开启usb检测IO的下拉


  1. AC6366c PA1脚配置输入不成功 20210820 CKS PA1口不能使用函数gpio_set_direction(IO_PORTA_01, 1)的方式来配置输入，需要使用配置寄存器JL_PORTA->DIR |= BIT(1)的方式来配置。

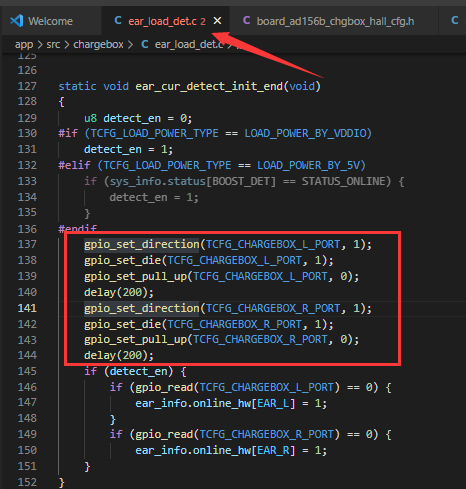

  2. AD156b_AC6366c 不带通信唤醒时会触发耳机入仓事件 20210827 CKS 在ear_load_det.c中下图位置加上以下代码：
    gpio_set_direction(TCFG_CHARGEBOX_L_PORT, 1);
    gpio_set_die(TCFG_CHARGEBOX_L_PORT, 1);
    gpio_set_pull_up(TCFG_CHARGEBOX_L_PORT, 0);
    delay(200);
    gpio_set_direction(TCFG_CHARGEBOX_R_PORT, 1);
    gpio_set_die(TCFG_CHARGEBOX_R_PORT, 1);
    gpio_set_pull_up(TCFG_CHARGEBOX_R_PORT, 0);
    delay(200);

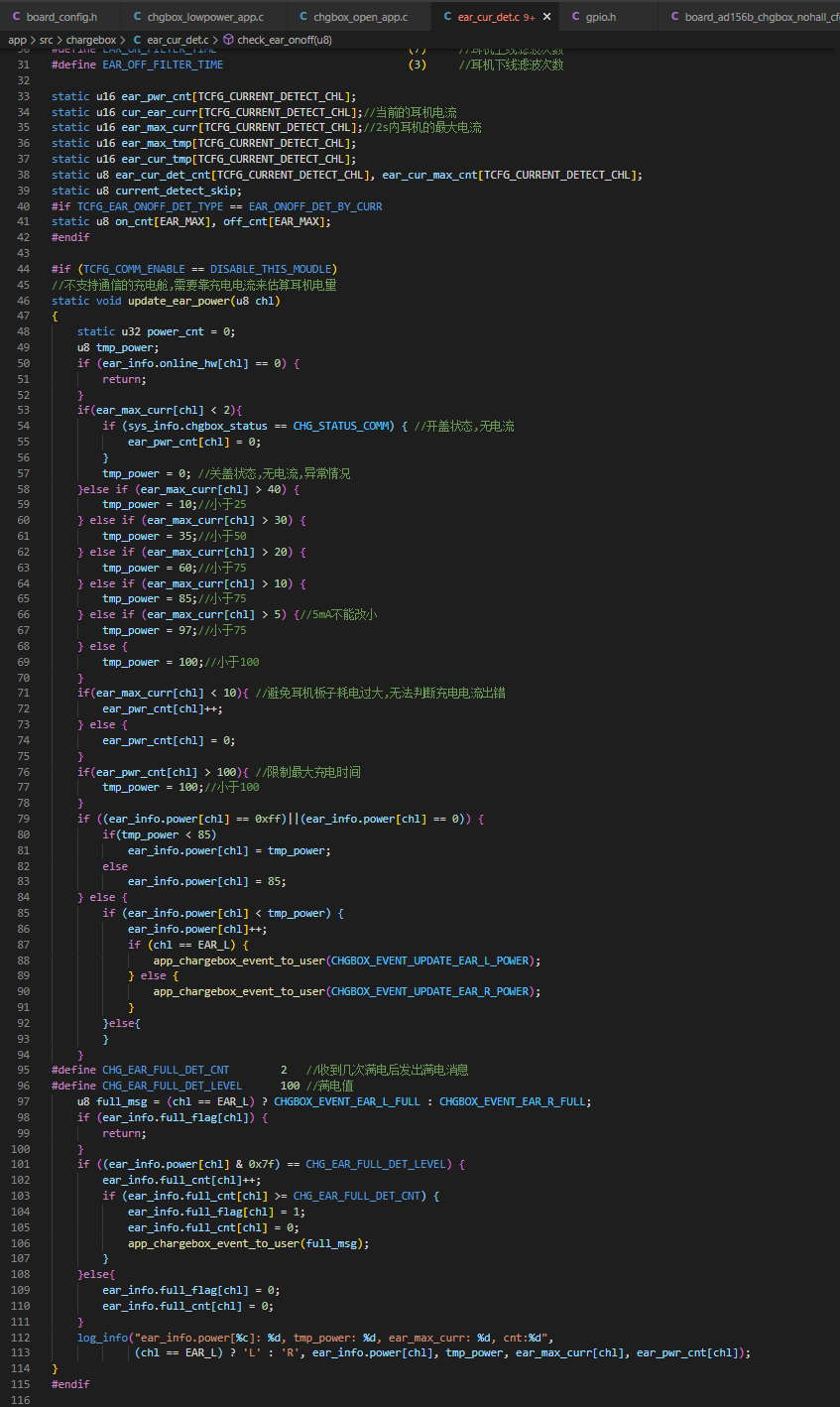

  1. AD156b_AC6366c 耳机充满没有满电消息出来 20220625 CKS 在ear_cur_det.c里面增加static u16 ear_pwr_cnt[TCFG_CURRENT_DETECT_CHL];，以及修改static void update_ear_power(u8 chl)函数

static u16 ear_pwr_cnt[TCFG_CURRENT_DETECT_CHL];
static u16 cur_ear_curr[TCFG_CURRENT_DETECT_CHL];//当前的耳机电流
static u16 ear_max_curr[TCFG_CURRENT_DETECT_CHL];//2s内耳机的最大电流
static u16 ear_max_tmp[TCFG_CURRENT_DETECT_CHL];
static u16 ear_cur_tmp[TCFG_CURRENT_DETECT_CHL];
static u8 ear_cur_det_cnt[TCFG_CURRENT_DETECT_CHL], ear_cur_max_cnt[TCFG_CURRENT_DETECT_CHL];
static u8 current_detect_skip;
#if TCFG_EAR_ONOFF_DET_TYPE == EAR_ONOFF_DET_BY_CURR
static u8 on_cnt[EAR_MAX], off_cnt[EAR_MAX];
#endif

#if (TCFG_COMM_ENABLE == DISABLE_THIS_MOUDLE)
//不支持通信的充电舱,需要靠充电电流来估算耳机电量
static void update_ear_power(u8 chl)
{​
static u32 power_cnt = 0;
u8 tmp_power;
if (ear_info.online_hw[chl] == 0) {​
return;
​}
if(ear_max_curr[chl] < 2){​
if (sys_info.chgbox_status == CHG_STATUS_COMM) {​ //开盖状态,无电流
ear_pwr_cnt[chl] = 0;
​}
tmp_power = 0; //关盖状态,无电流,异常情况
​}else if (ear_max_curr[chl] > 40) {​
tmp_power = 10;//小于25
​} else if (ear_max_curr[chl] > 30) {​
tmp_power = 35;//小于50
​} else if (ear_max_curr[chl] > 20) {​
tmp_power = 60;//小于75
​} else if (ear_max_curr[chl] > 10) {​
tmp_power = 85;//小于75
​} else if (ear_max_curr[chl] > 5) {​//5mA不能改小
tmp_power = 97;//小于75
​} else {​
tmp_power = 100;//小于100
​}
if(ear_max_curr[chl] < 10){​ //避免耳机板子耗电过大,无法判断充电电流出错
ear_pwr_cnt[chl]++;
​} else {​
ear_pwr_cnt[chl] = 0;
​}
if(ear_pwr_cnt[chl] > 100){​ //限制最大充电时间
tmp_power = 100;//小于100
​}
if ((ear_info.power[chl] == 0xff)||(ear_info.power[chl] == 0)) {​
if(tmp_power < 85)
ear_info.power[chl] = tmp_power;
else
ear_info.power[chl] = 85;
​} else {​
if (ear_info.power[chl] < tmp_power) {​
ear_info.power[chl]++;
if (chl == EAR_L) {​
app_chargebox_event_to_user(CHGBOX_EVENT_UPDATE_EAR_L_POWER);
​} else {​
app_chargebox_event_to_user(CHGBOX_EVENT_UPDATE_EAR_R_POWER);
​}
​}else{​
​}
​}
#define CHG_EAR_FULL_DET_CNT 2 //收到几次满电后发出满电消息
#define CHG_EAR_FULL_DET_LEVEL 100 //满电值
u8 full_msg = (chl == EAR_L) ? CHGBOX_EVENT_EAR_L_FULL : CHGBOX_EVENT_EAR_R_FULL;
if (ear_info.full_flag[chl]) {​
return;
​}
if ((ear_info.power[chl] & 0x7f) == CHG_EAR_FULL_DET_LEVEL) {​
ear_info.full_cnt[chl]++;
if (ear_info.full_cnt[chl] >= CHG_EAR_FULL_DET_CNT) {​
ear_info.full_flag[chl] = 1;
ear_info.full_cnt[chl] = 0;
app_chargebox_event_to_user(full_msg);
​}
​}else{​
ear_info.full_flag[chl] = 0;
ear_info.full_cnt[chl] = 0;
​}
log_info("ear_info.power[%c]: %d, tmp_power: %d, ear_max_curr: %d, cnt:%d",
(chl == EAR_L) ? 'L' : 'R', ear_info.power[chl], tmp_power, ear_max_curr[chl], ear_pwr_cnt[chl]);
​}
#endif

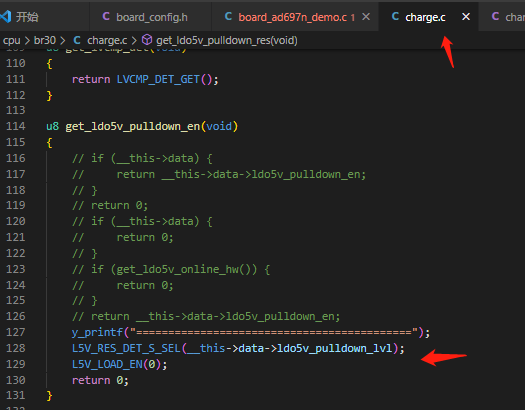

  1. AD156b_AC6366c 不带霍尔和通信普通仓，耳机充满会开机，或者仓睡眠功耗大 20220625 CKS 耳机端修改代码，在get_ldo5v_pulldown_en里面关掉下拉

L5V_RES_DET_S_SEL(__this->data->ldo5v_pulldown_lvl); L5V_LOAD_EN(0);

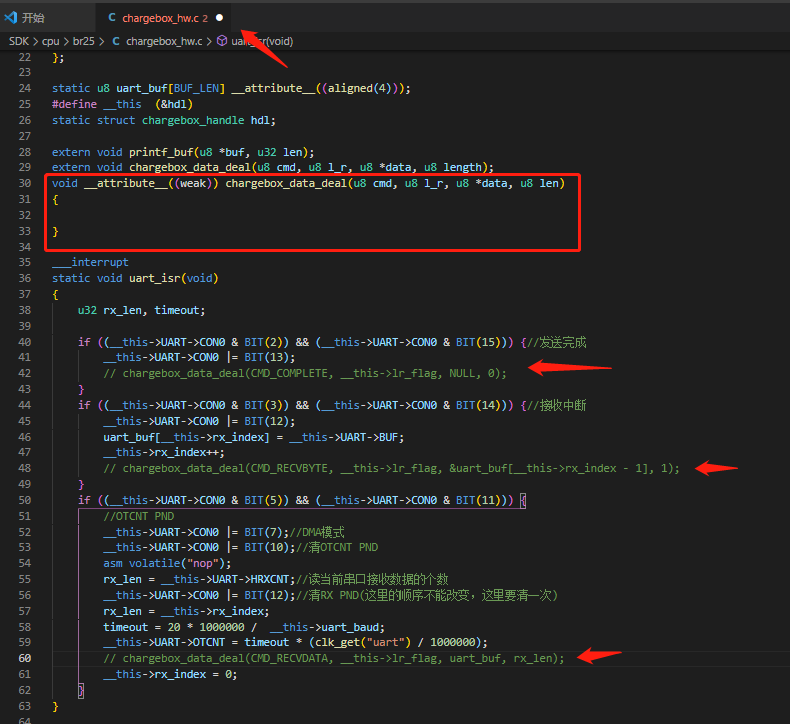

  1. AC6366c ac636n_chargebox_sdk_release_v1.3.0用自定义通信会复位 20220625 CKS 如果用自定义通信协议，就不能用默认的数据收发接口，把原来的接口chargebox_data_deal(u8 cmd, u8 l_r, u8 *data, u8 len)注释掉，换成自己写的处理函数即可

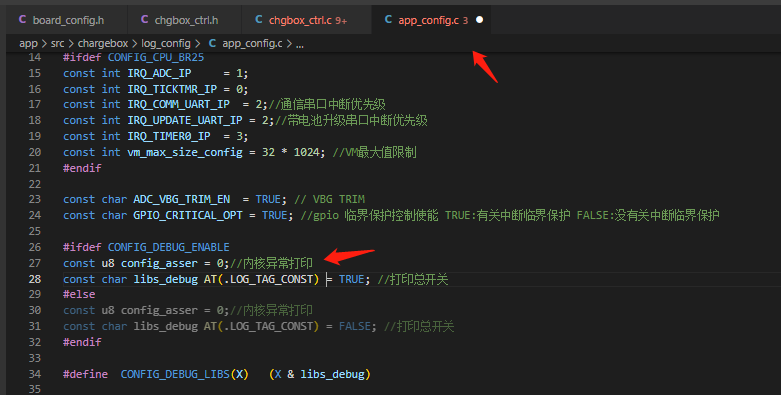

  2. AD156b 程序如果出现死机不能复位 20220625 CKS 生产程序一定要把异常中断打印关掉，确保能复位，不然会断言卡住

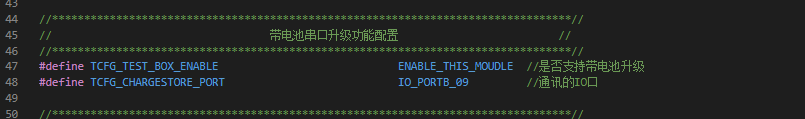

还有生产程序要把带电池升级功能开启，PB9引出来，确保整机有办法升级

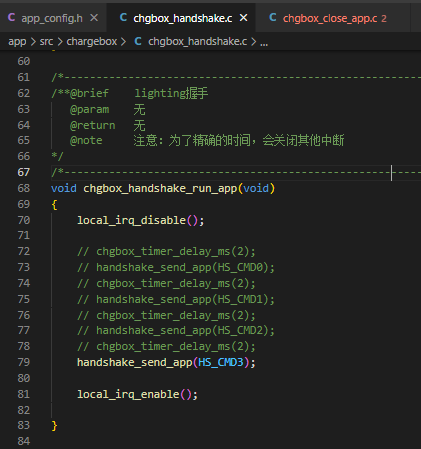

  1. AD156b 推188屏插充电时会闪屏 20220815 CKS 如果开了支持充电握手协议，按下图修改，如果修改后还有小概率发现轻微闪屏，是正常现象，握手对时序要求很高，握手时需要关闭中断，会导致推屏的中断会少几个。

如果没开支持充电握手协议，检查下程序是不是加了开关中断的地方，建议关开中断的时间不要太久，或者跟推屏的时间点错开

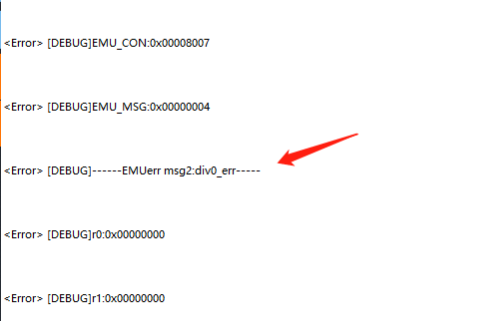

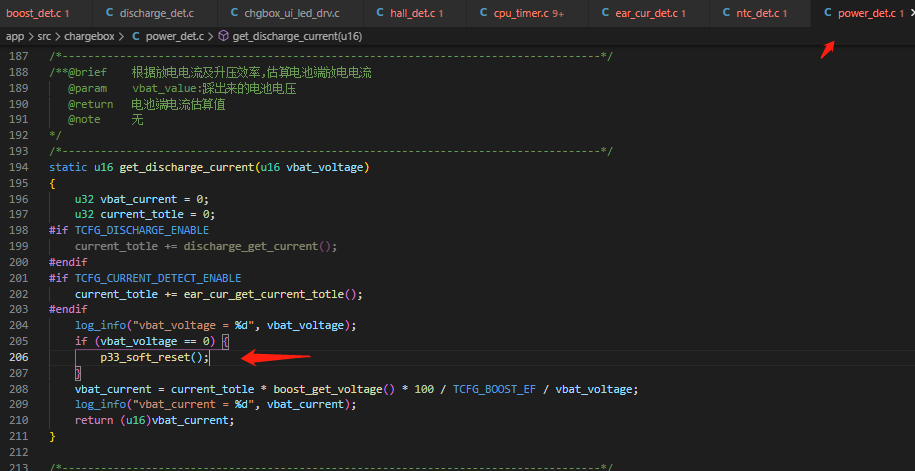

11. AD156b 小概率出现除0死机 20220830 CKS 打开内核异常打印抓log

如果真的是除0异常

临时方法是添加复位处理

根本原因需要查升压放电部分电路，正常VBAT读回来不应该是0

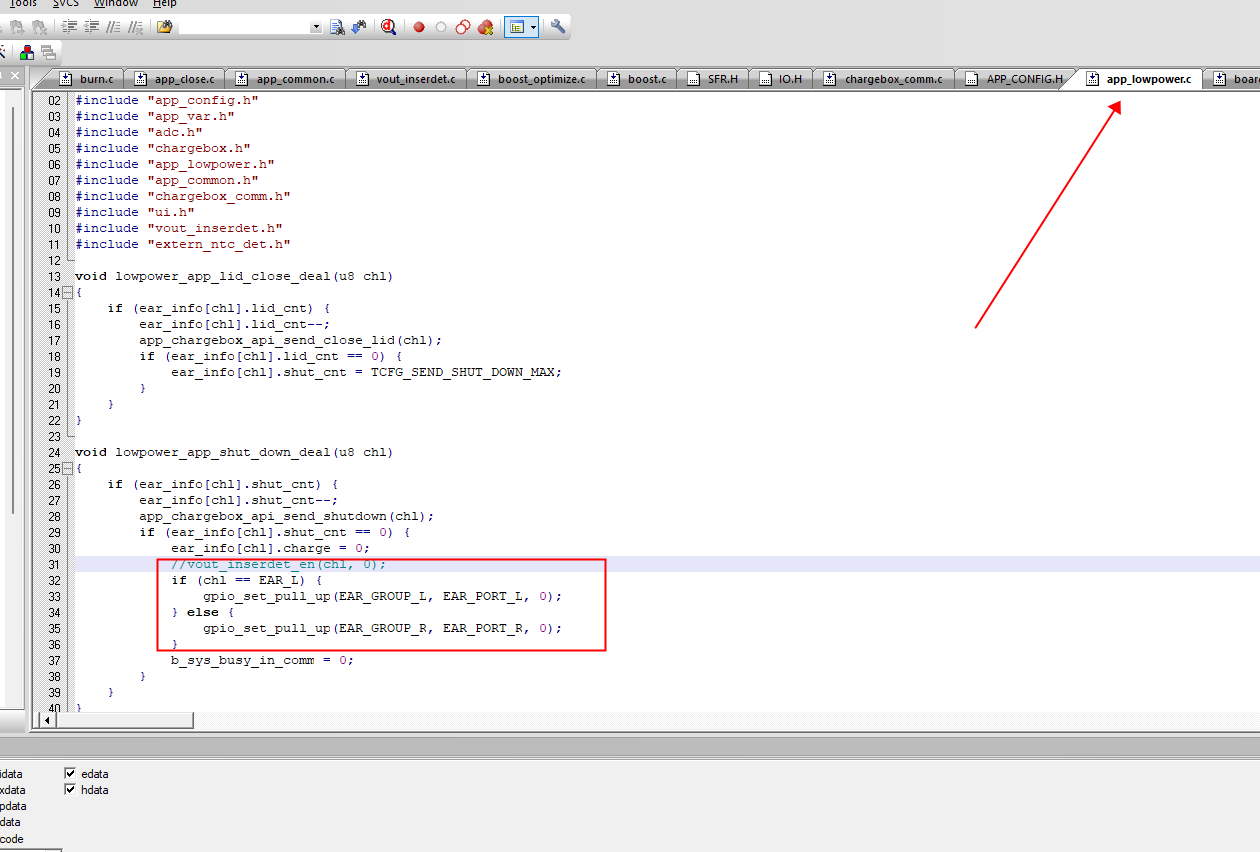

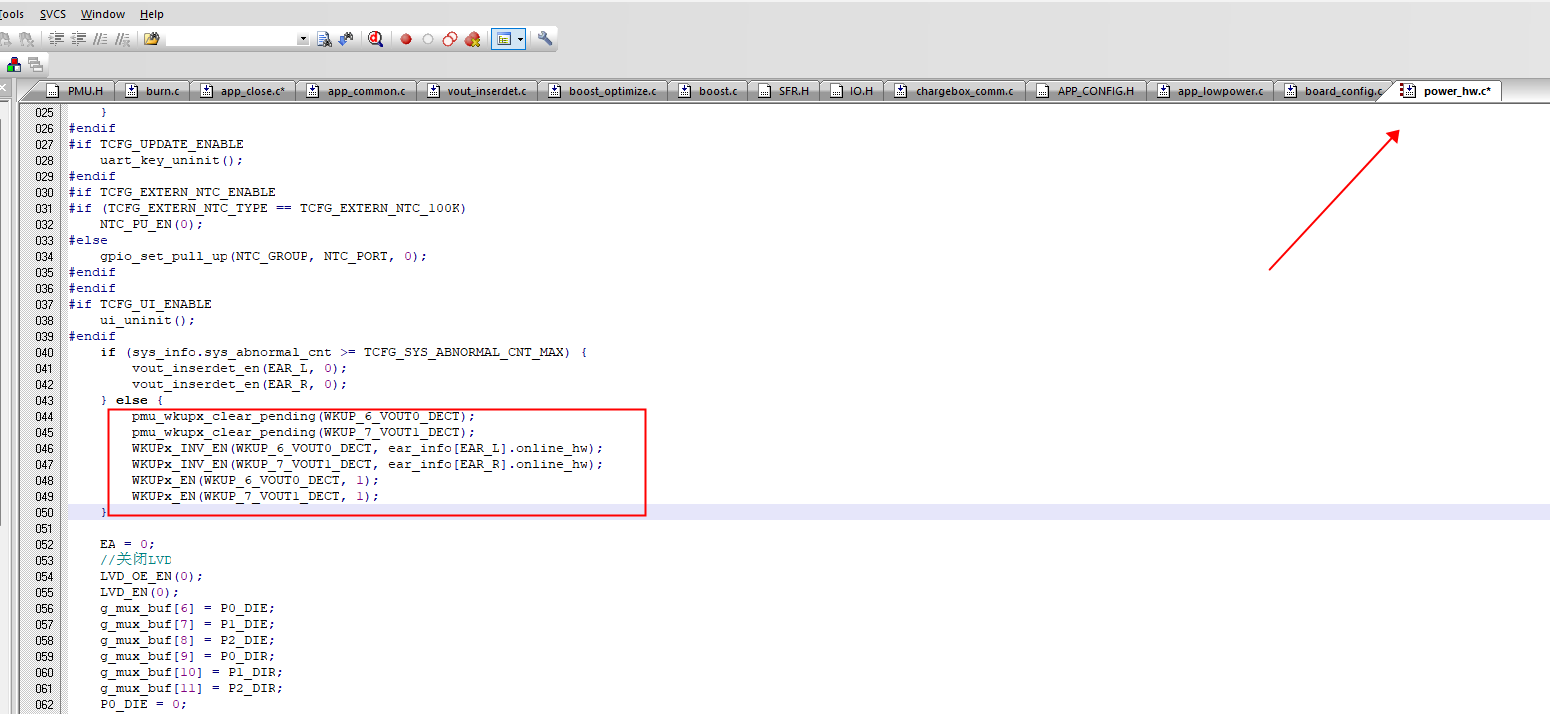

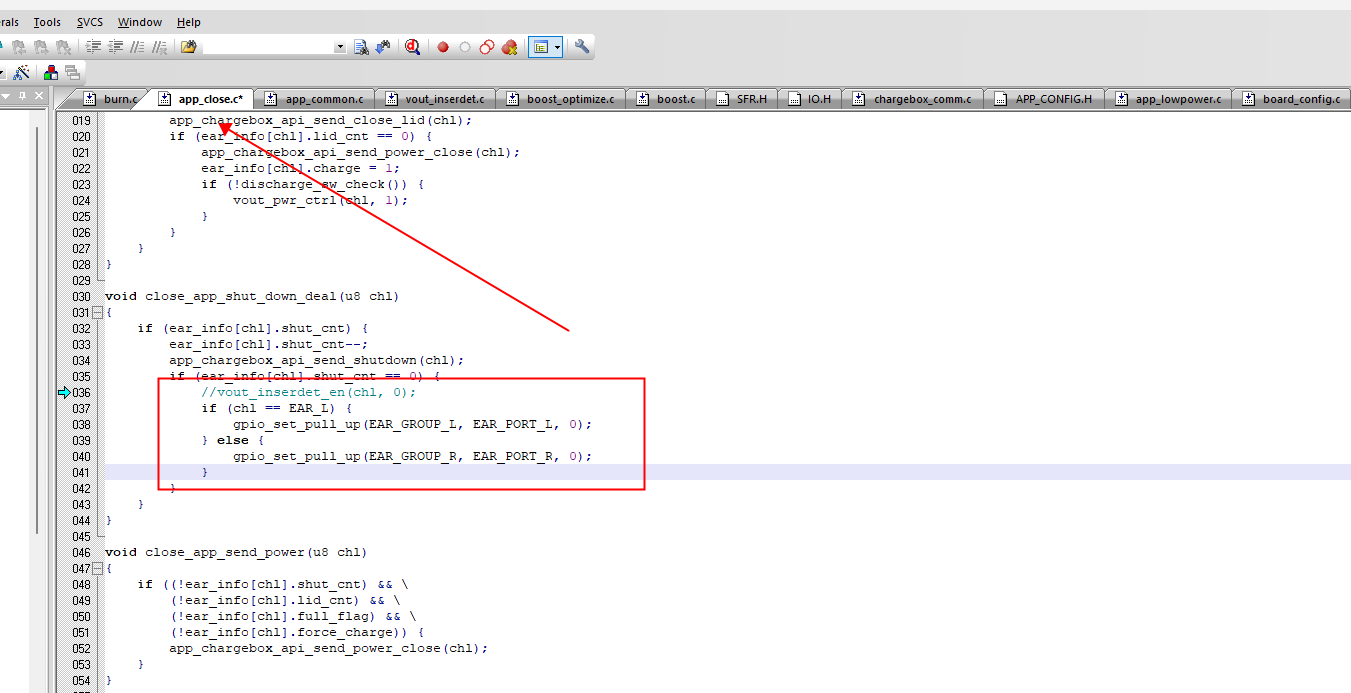

  1. AC98N没有hall，只跑app_close，走的充电流程会有些问题，耳机充电完成关机后会被唤醒 20230610 FSW image

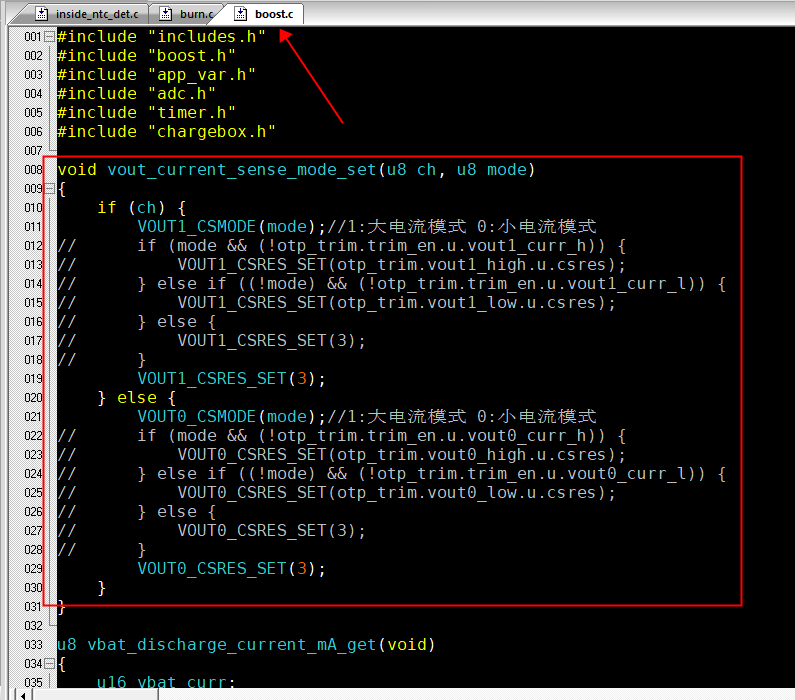

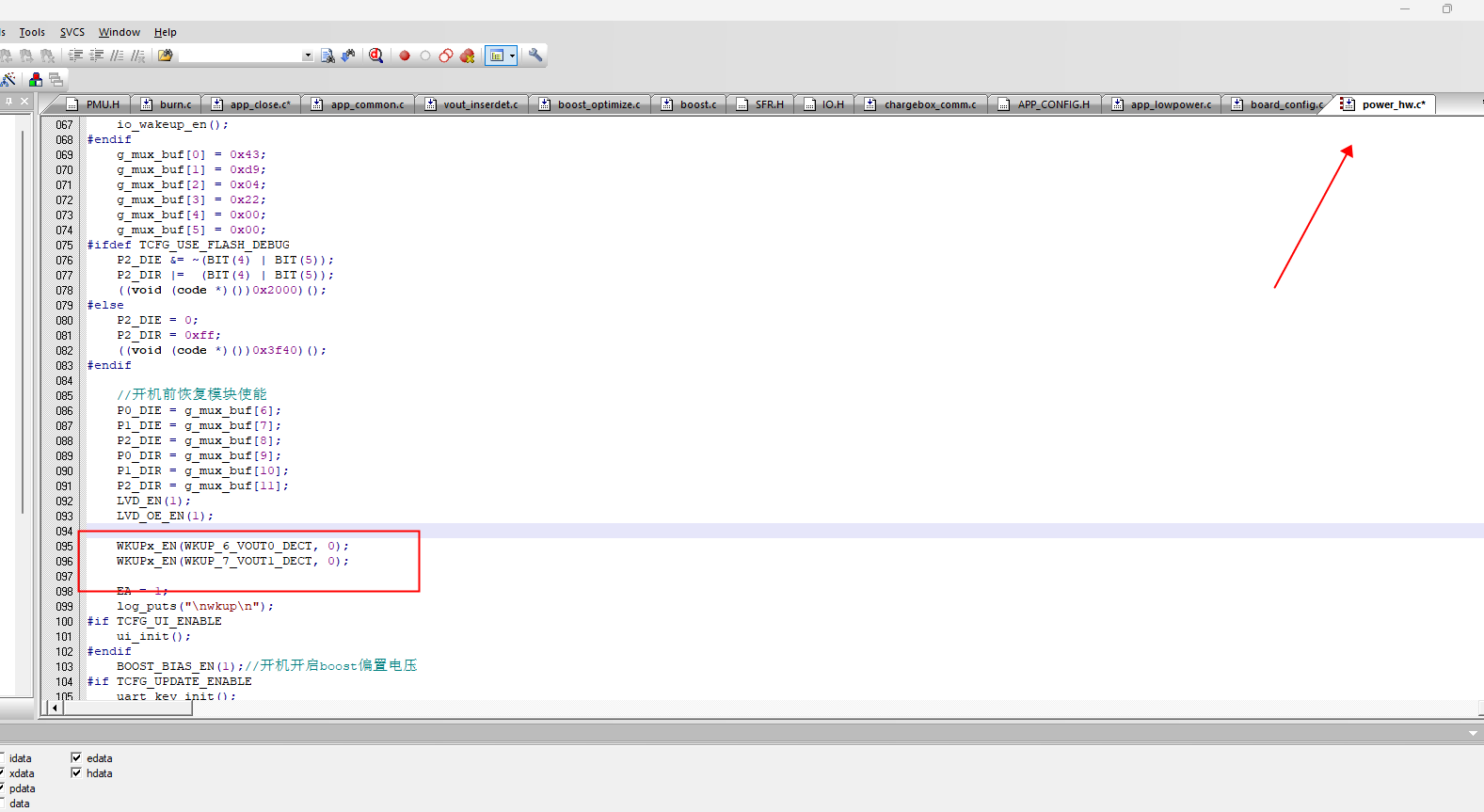

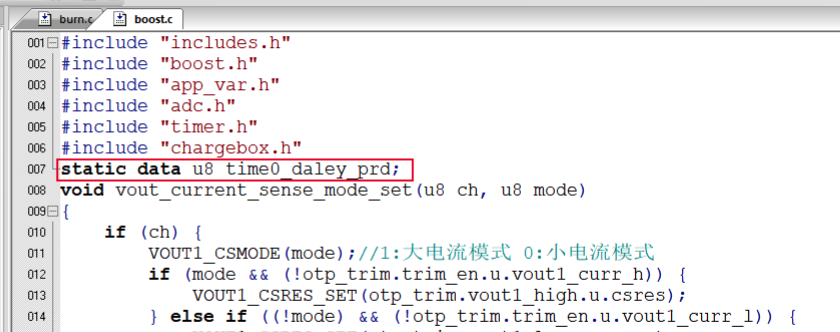

  1. AC98n用V1.1.1版本的SDK，软件需要做如下修改，解决VOUT没5V输出的问题 20230621 FSW 带flash的芯片：
    按照以下截图修改代码

下一页还有图

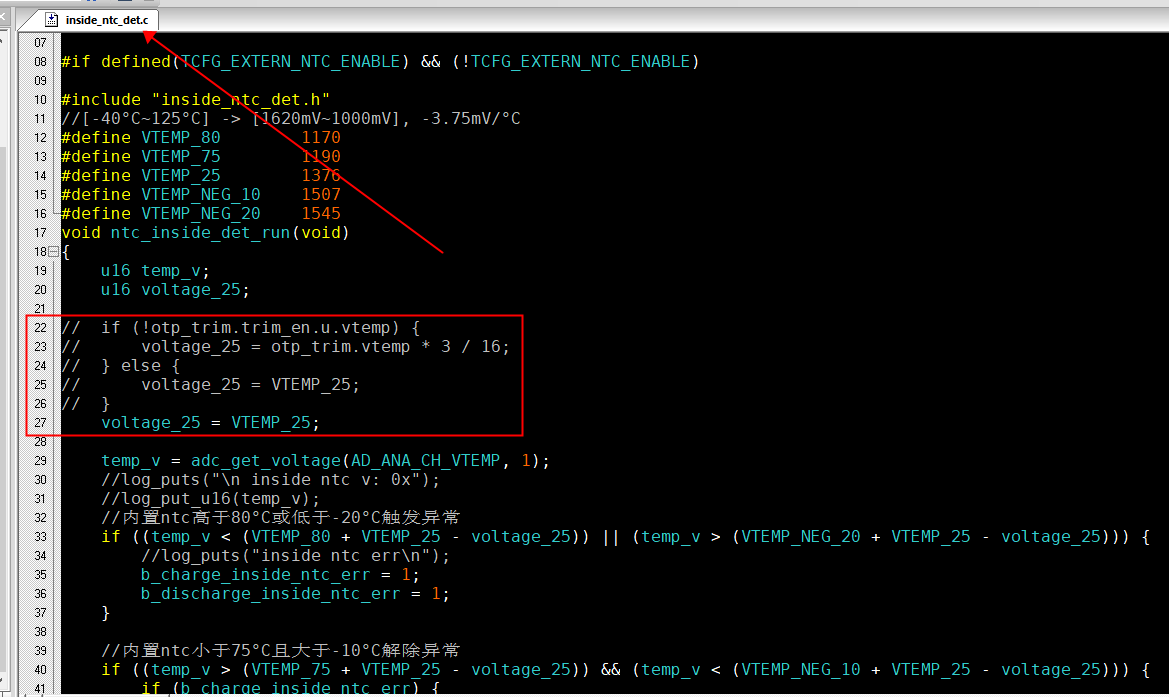

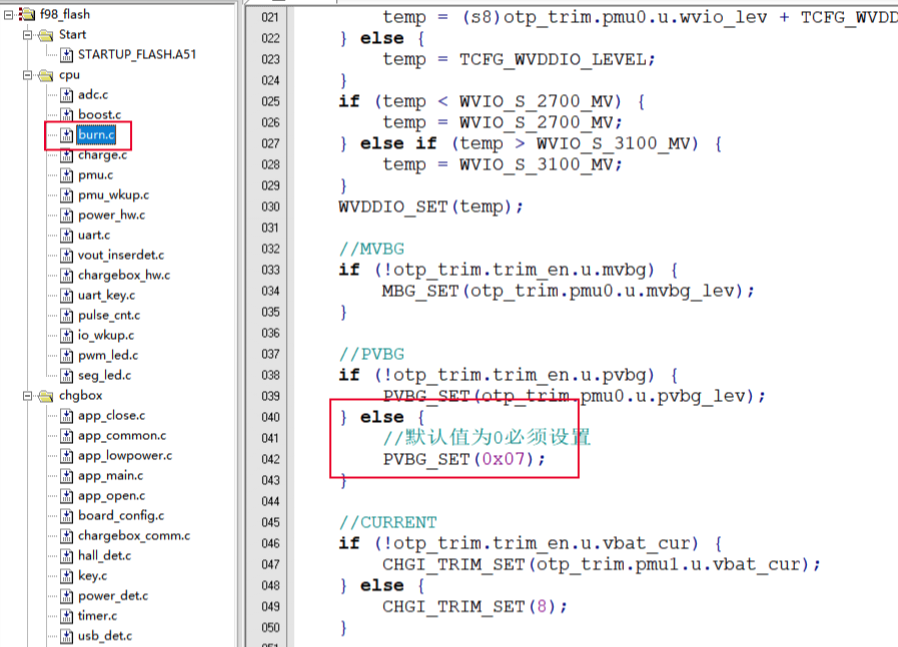

OTP芯片：
//PVBG
if (!otp_trim.trim_en.u.pvbg) {​
PVBG_SET(otp_trim.pmu0.u.pvbg_lev);
​} else {​
//默认为0必须重新设置
PVBG_SET(0x07);
​}
添加到下图位置

static data u8 time0_daley_prd;

TMR0_PR = W_CLK / (1000 / TCFG_TIMER_LOOP) - 1;//恢复PRD

time0_daley_prd = W_CLK / 500 / 10;//先计算好需要延时的时间

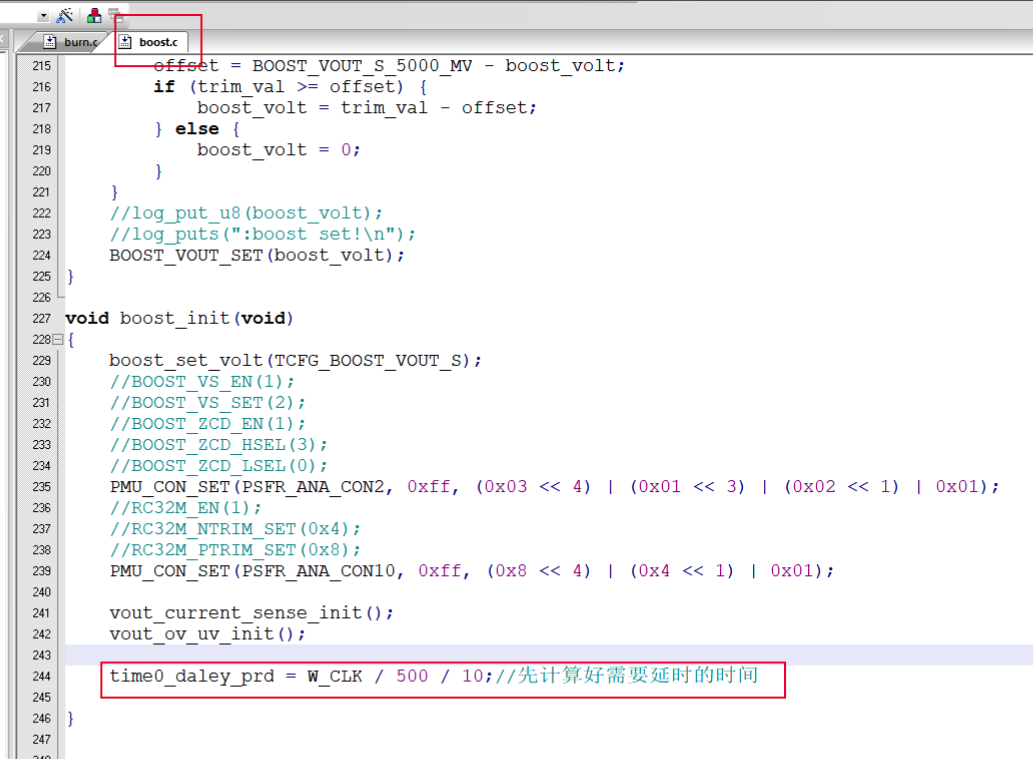

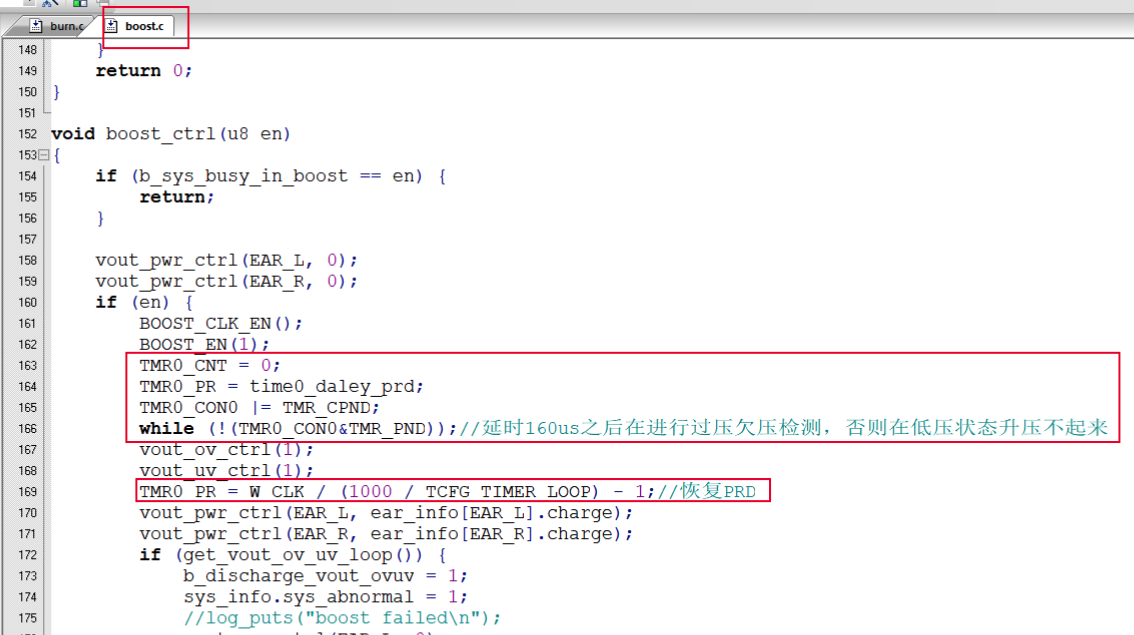

TMR0_CNT = 0; TMR0_PR = time0_daley_prd; TMR0_CON0 |= TMR_CPND; while (!(TMR0_CON0&TMR_PND));//延时200us之后在进行过压欠压检测，否则在低压状态升压不起来

添加到下图位置

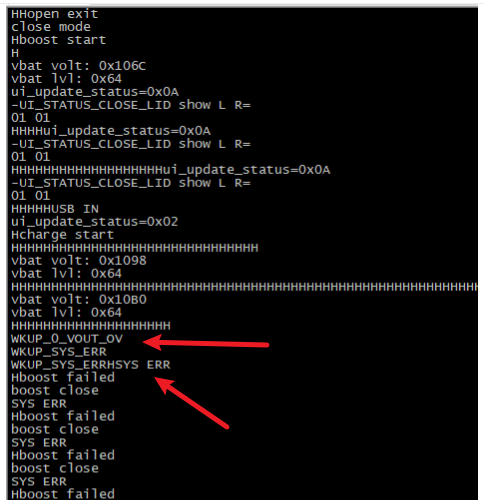

  1. AC98N V110sdk 同时充放电会导致报欠压/过压的报错 MRD 现象：客户板子上跑公版sdk就会出现以下报错，VOUT口会输出超过5.9v的电压

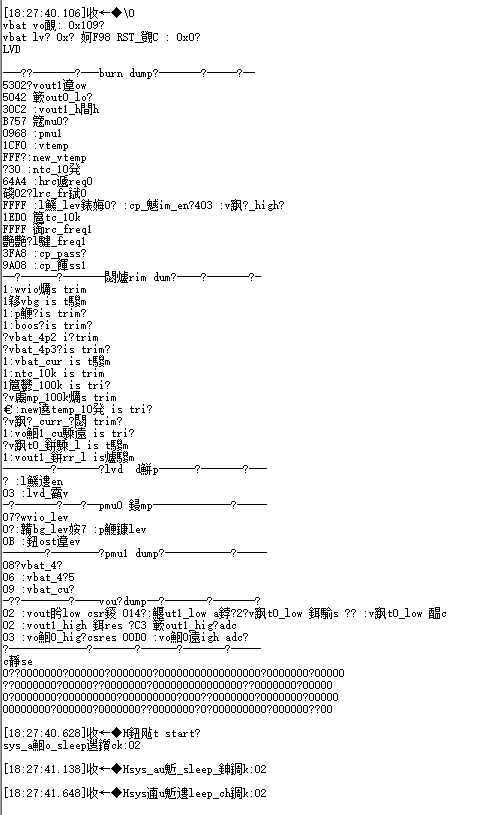

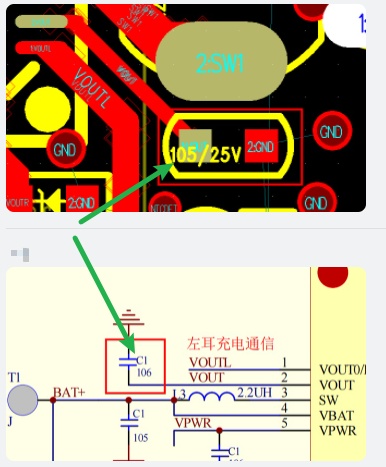

原因：客户没有按照公版原理图来设计板子，VOUT口电容由公版106改为105。
INCLUDEPICTURE \d "https://static.dingtalk.com/media/lALPDfJ6dIR1bq7NAdPNAYI_386_467.png_720x10000.jpg?bizType=report" * MERGEFORMATINET

  1. AC98N V201SDK打印波特率115200出现乱码，9600不会 MRD 打印有部分正常部分乱码如：

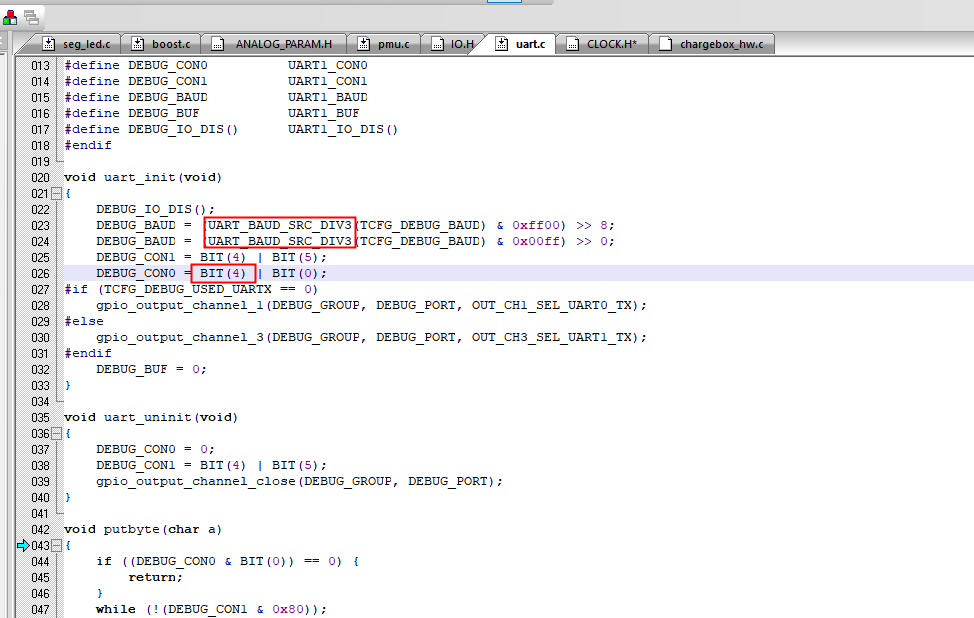

经过计算，115200波特率偏差较大，容易造成串口识别错误的情况

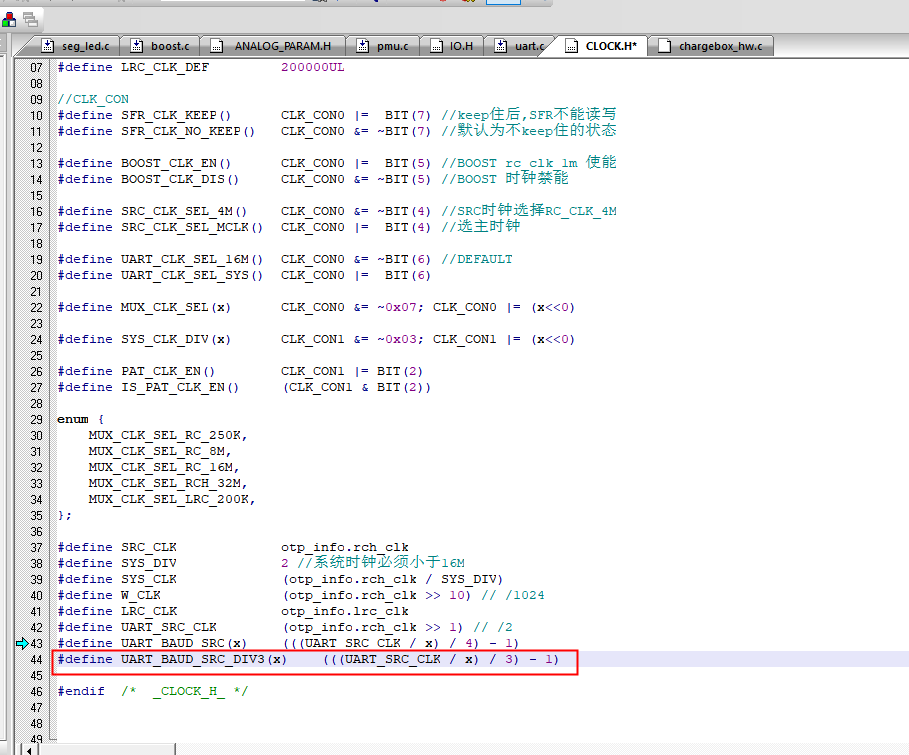

修改如下：
INCLUDEPICTURE \d "https://static.dingtalk.com/media/lQLPJwLbFOmF8DzNAvPNA42wp6lpY4RFI9sFJN1bkqXUAQ_909_755.png" * MERGEFORMATINET
INCLUDEPICTURE \d "https://static.dingtalk.com/media/lQLPJwjcILMxkDzNAmrNA86wDDaMr1d0tkIFJN1bkqXUAA_974_618.png" * MERGEFORMATINET INCLUDEPICTURE \d "https://static.dingtalk.com/media/lQLPJwLbFOmF8DzNAvPNA42wp6lpY4RFI9sFJN1bkqXUAQ_909_755.png" * MERGEFORMATINET
INCLUDEPICTURE \d "https://static.dingtalk.com/media/lQLPJwjcILMxkDzNAmrNA86wDDaMr1d0tkIFJN1bkqXUAA_974_618.png" * MERGEFORMATINET
珠海谢彬说之后发布的sdk会同步更新此修改。
