产测相关应用

📎 原始文档：https://www.kdocs.cn/l/cdmnMV4MkFLq 产测相关应用

一、测试盒快速测试

快速测试使用说明

见“JL_1T2蓝牙测试盒使用说明.pdf”文档：

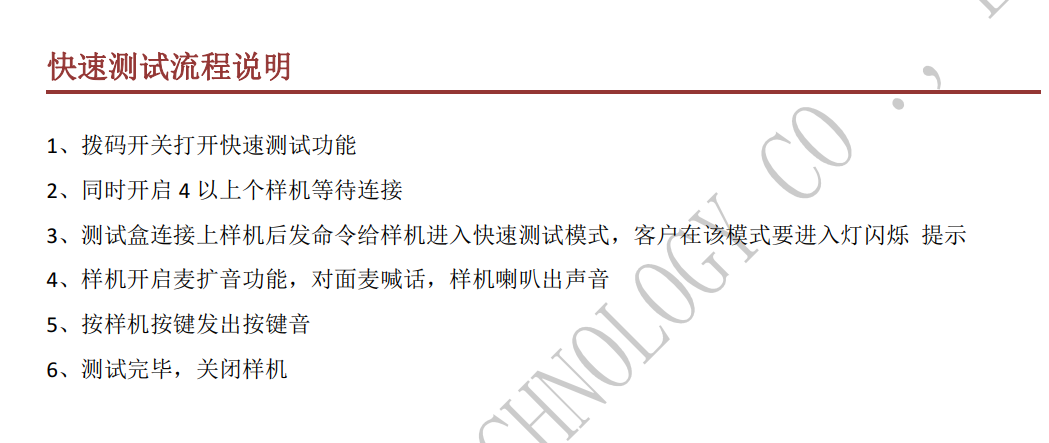

快速测试原理

样机通过无线或串口方式连接上测试盒，若测试盒设置的是快速测试模式，则给样机发送进入快速测试的指令。让样机进入快速测试模式。同时断开蓝牙。
样机进入快速测试模式：实际上就是把快速测试变量 bt_user_priv_var.fast_test_mode 置1 ，标记属于快速测试状态，用于按键测试（通过标志位判断播放按键音，测试时按按键，用耳朵听DAC的声音，有按键音则代码按键硬件正常，可识别）。并把MIC 采样数据直接通到DAC，用于测试MIC是否正常（测试时，对MIC喊话，用耳朵听DAC的声音，若能听到声音则证明MIC硬件线路正常）。 3、测试结束后，关机，再开机则进入正常使用模式。

AC697X 快速测试样机端代码

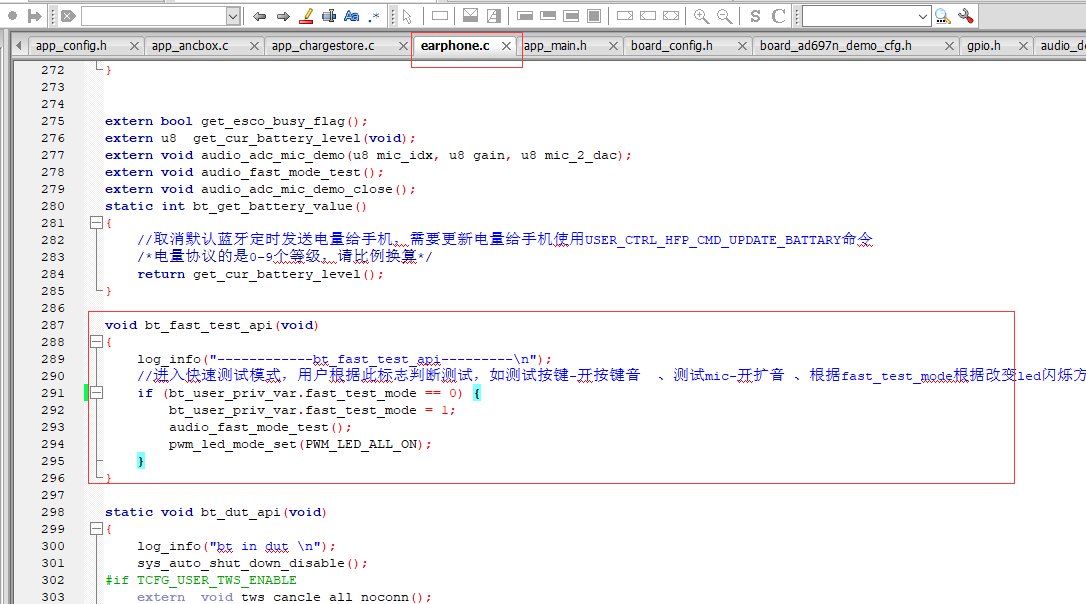

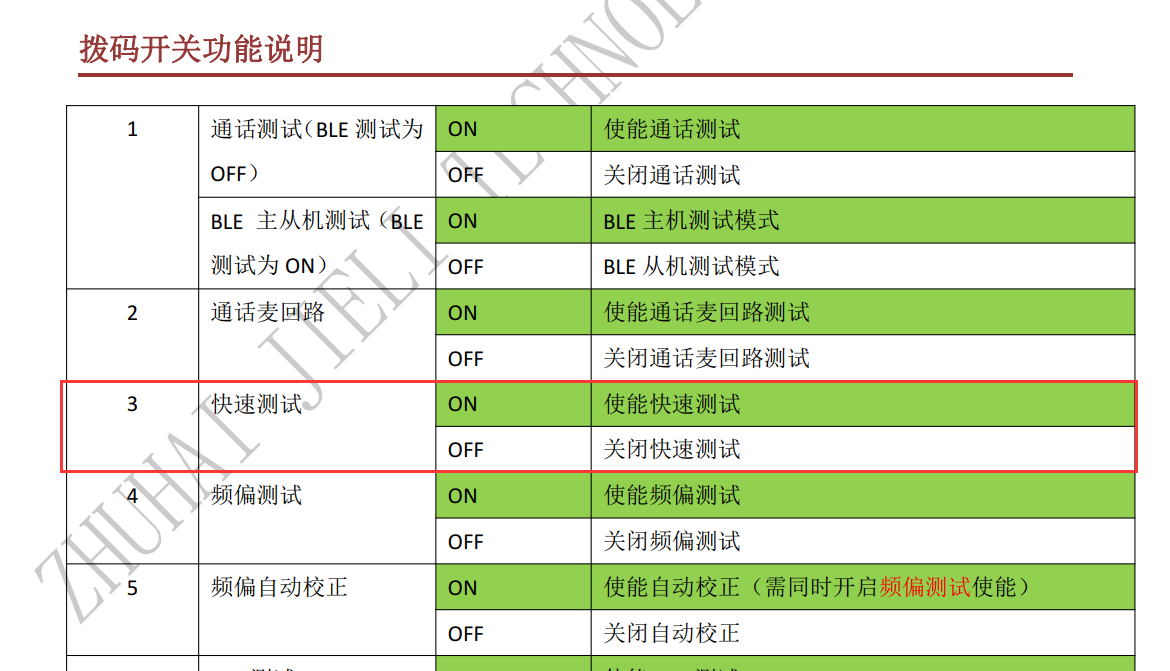

当样机连上测试盒时（可通过无线或串口方式连接），如果测试盒设置的是快速测试（拨码3打上）。则样机程序以下函数会被调用到。可以在以下函数添加自己想要测试UI方式、关闭蓝牙可连接、可发现等操作：

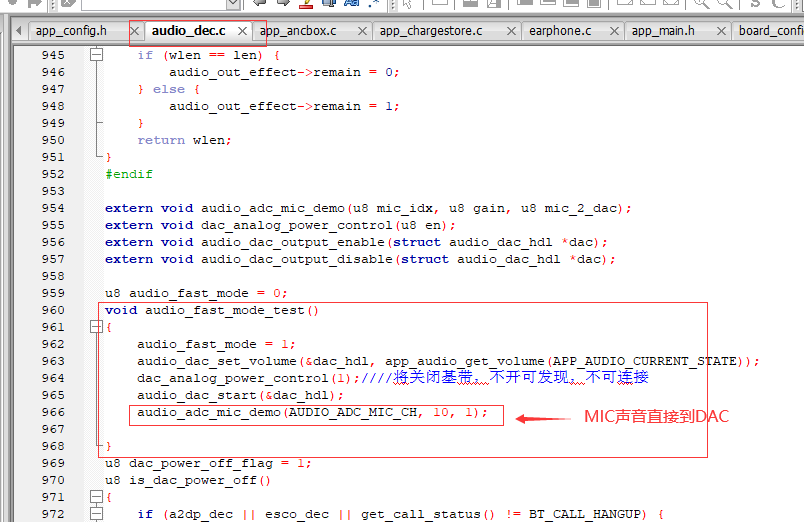

以下函数就是将MIC的声音直接输出到DAC处理：

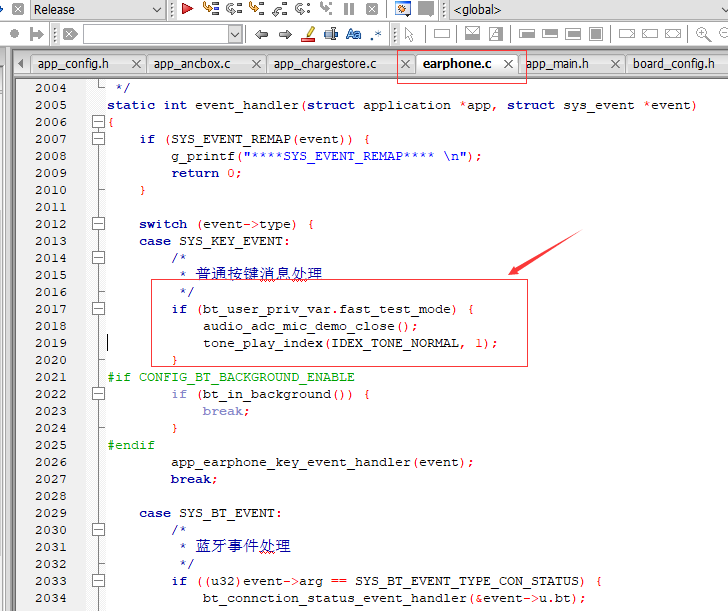

以下位置，就是通过快速测试标识，播放的按键音，用于测试按键是否正常：

配注：默认SDK都好这些基本功能了的，只需要根据实际需求自己再做些测试UI修改等，不修改也是可以直接使用。

快速测试进入低功耗后mic声音不正常的处理办法

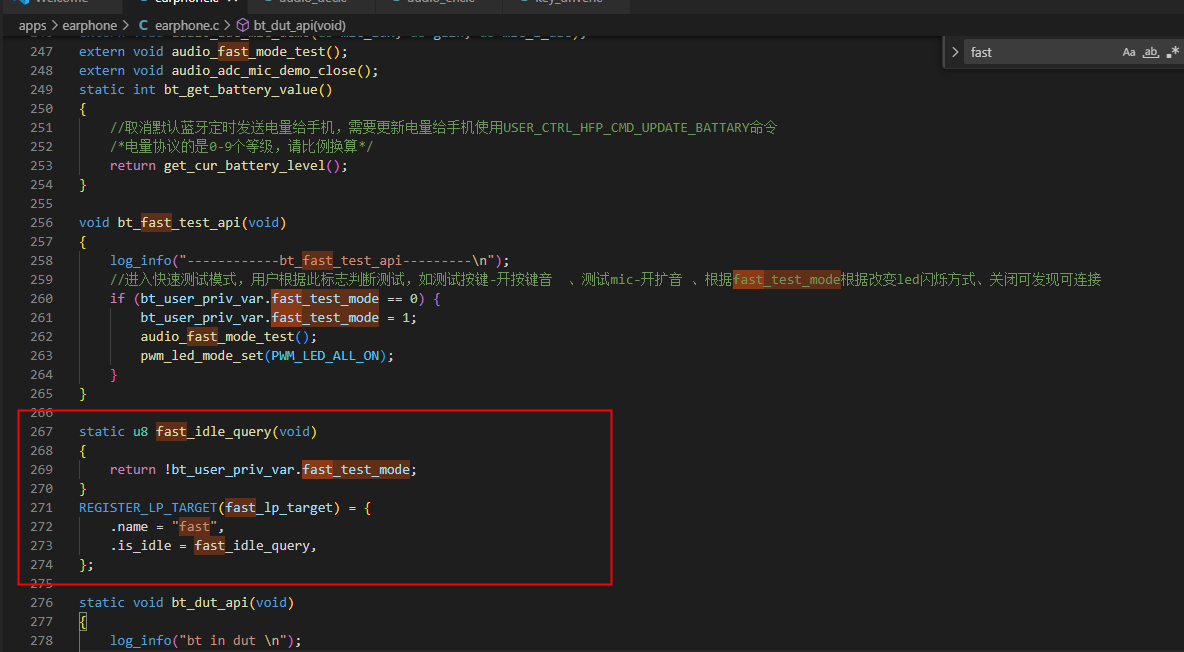

添加下面的代码，原理就是在快速测试的时候不允许进入低功耗

static u8 fast_idle_query(void)
{
    return !bt_user_priv_var.fast_test_mode;
}
REGISTER_LP_TARGET(fast_lp_target) = {
    .name = "fast",
    .is_idle = fast_idle_query,
};

二、测试盒配对

三、小牛产测

如需使用小牛产测设备进行PCBA产测，提供一份产测协议，以及一个产测demo
经典蓝牙和TWS产测常见功能.otl

协议文档【金山文档】杰理小牛产测资料
杰理小牛产测资料.otl
小牛测控耳机端demo 【金山文档】 697N_700N_DMDP_LDOIN_UART_小牛测控_test
697N_700N_DMDP_LDOIN_UART_小牛测控_test.rar
【金山文档 | WPS云文档】可视化小牛产测demo.rar
可视化小牛产测demo.rar--具体使用见产测通信说明文档.otl
【金山文档】产测通信说明文档
产测通信说明文档.otl

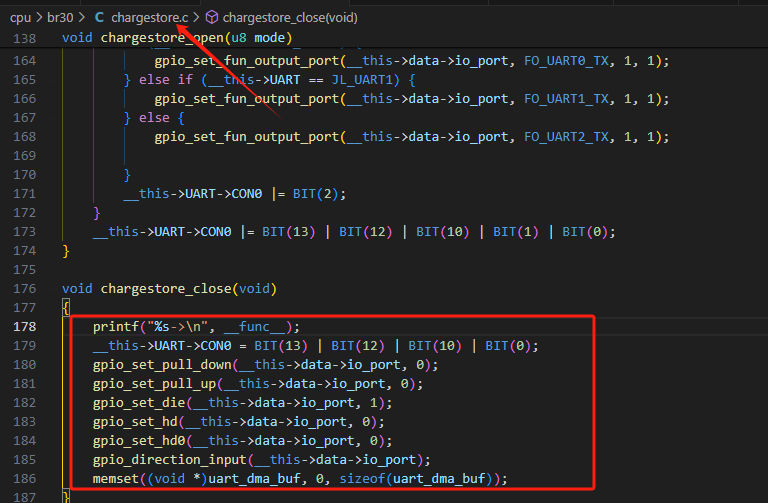

697的流程，库里面在5v in之后一段时间没收到波形，会调用chargestore_close关闭串口通信，如果这里不做处理会导致后续的串口数据无法收到，因此这个接口需要自行做产测状态判断处理，如果不做修改的话，就需要参考测试盒在通信前拉低一会ldoin脚
串口通信方式选择修改test.c
#define LDOIN 0 //用LDOIN的单线串口通信，波特率9600
#define USBIO 1 //(推荐)用DM DP通信，波特率115200
#define UART_SOURCE USBIO
支持mic输出到dac 的测试不带任何算法，采样率48K，切换命令：
01 e0 fc 02 99 00 结束测试
01 e0 fc 02 99 01 测试mic0
01 e0 fc 02 99 02 测试mic1
更多修改请查阅demo里面的PDF文档
常见问题

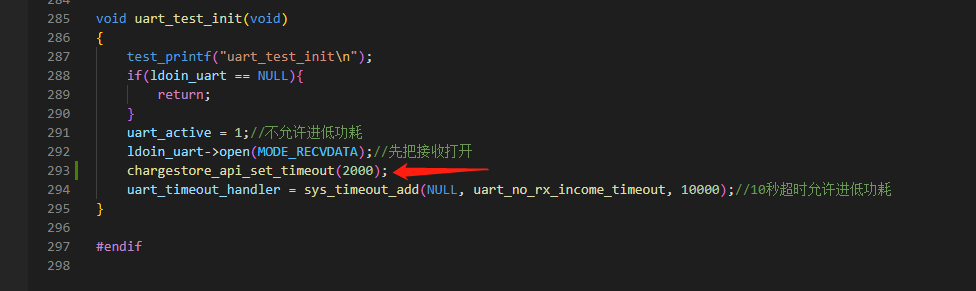

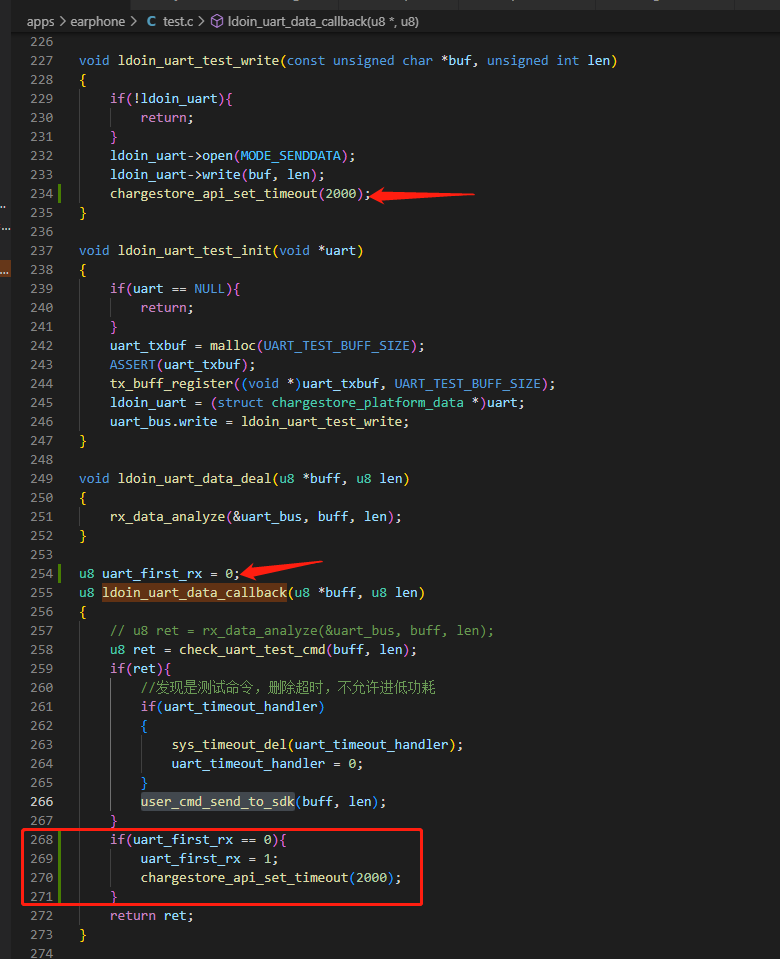

697用LDOIN做产测串口，收不到串口数据的处理办法

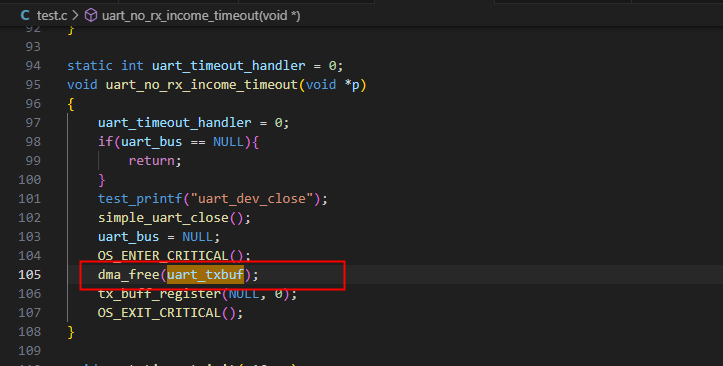

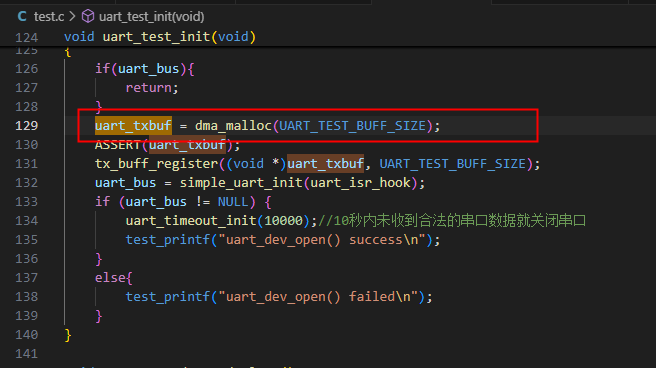

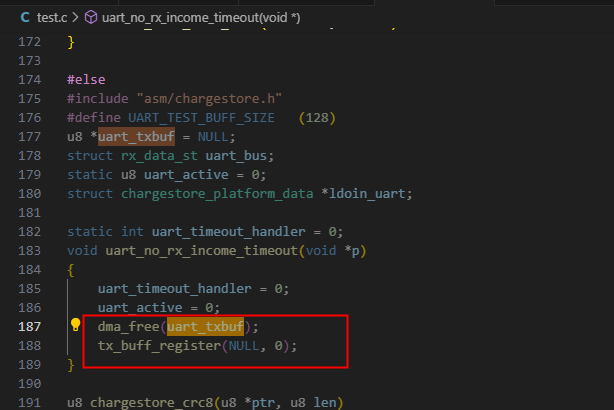

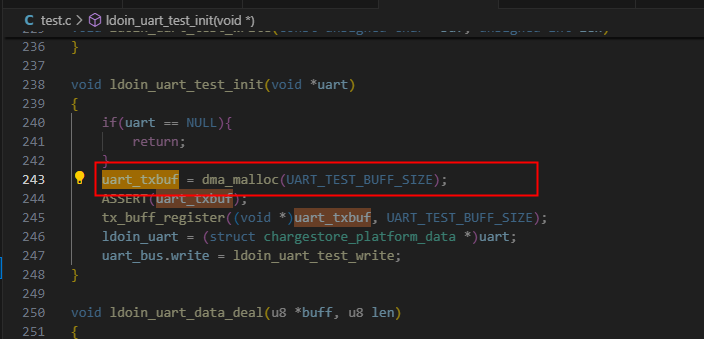

可视化移植，需要把串口发数缓存的申请方式改为dma_malloc DMDP模式
LDOIN模式

四、测试盒接入MES系统说明文档

MES输出功能

3.10. 测试盒MES LOG输出功能 — JL Project Documentation (zh-jieli.com)

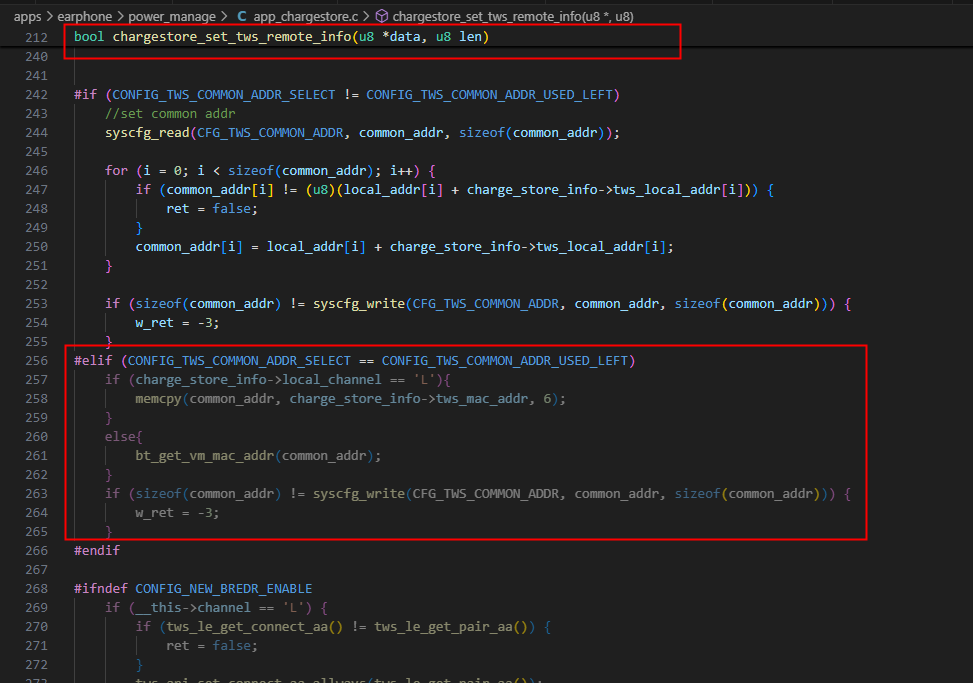

TWS使用左耳地址做公共地址时需要修改如下：

#elif (CONFIG_TWS_COMMON_ADDR_SELECT == CONFIG_TWS_COMMON_ADDR_USED_LEFT)
    if (charge_store_info->local_channel == 'L'){
        memcpy(common_addr, charge_store_info->tws_mac_addr, 6);
    }
    else{
        bt_get_vm_mac_addr(common_addr);
    }
    if (sizeof(common_addr) != syscfg_write(CFG_TWS_COMMON_ADDR, common_addr, sizeof(common_addr))) {
        w_ret = -3;
    }

自定义数据mes透传功能

使用特殊版本测试盒固件（内有使用教程）：test_box_v1.3.2.a_20240704.rar

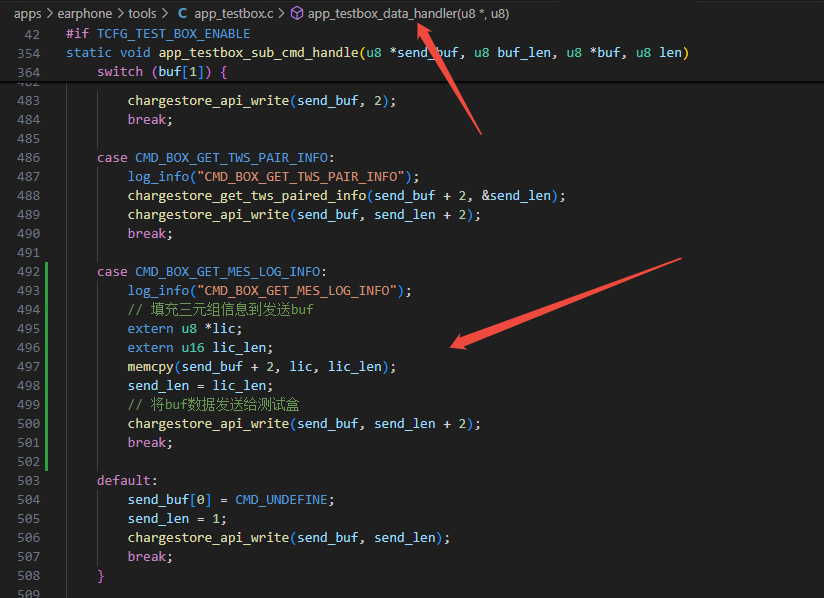

添加如下代码到耳机SDK的测试盒指令处理函数

#define CMD_BOX_GET_MES_LOG_INFO    0x0d //MES数据传输
case CMD_BOX_GET_MES_LOG_INFO:
    log_info("CMD_BOX_GET_MES_LOG_INFO");
    // 填充三元组信息到发送buf
    extern u8 *lic;//自定义数据
    extern u16 lic_len;//自定义数据的字节长度
    memcpy(send_buf + 2, lic, lic_len);
    send_len = lic_len;
    // 将buf数据发送给测试盒
    chargestore_api_write(send_buf, send_len + 2);
    break;
