1.概述
1.1.编写目的
该文档基于AC695N soundbox平台来实现外挂flash 的相关功能开发，实现如下的功能：外挂flash 录音、 外挂flash提示音播放、 外挂flash分区（fat+tone+rec）功能等。用户可以在对应的工程上自行开发使用，也为相关SDK 的外挂flash功能的开发提供借鉴思路。
2.外挂Flash录音
录音模式下文件可存储在U盘、SD卡、外挂flash 以及内置flash 中，可根据需要选择对应的存储设备。 下面将讲解外挂flash录音的配置流程。
2.1.板级配置

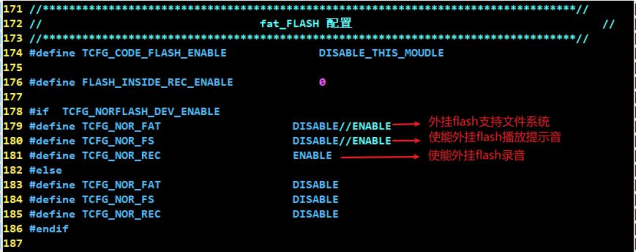

（1）宏使能：在对应的板级配置文件中使能外挂flash设备以及开启宏TCFG_NOR_REC。
版权所有，侵权必究 4

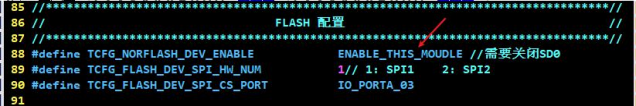

（2）IO复用与选择：在默认配置下，flash芯片使用的通信模组是SPI1，需关闭SD0设备、UI和LINEIN 功能，防止产生引脚复用问题，如果开启flash录音的情况下需同时支持以上相关的功能或设备，可配置不同组的SPI 口避免冲突。
（3）设备注册：在board_ac696x_demo.c 中注册相关设备名称以及flash硬件IO、设备初始化函数、读写函数等。

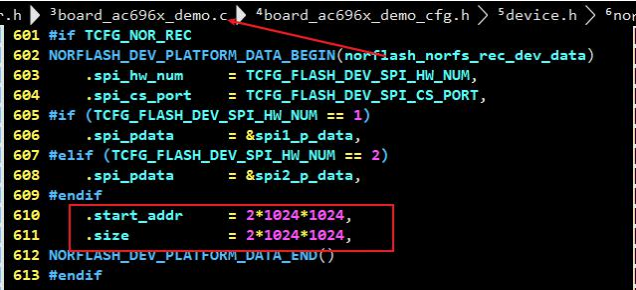

2.2.录音区的大小以及起始地址
录音区的大小以及起始地址依照外挂flash 的大小而定。文档依据的flash芯片的容量是4M。
版权所有，侵权必究 5

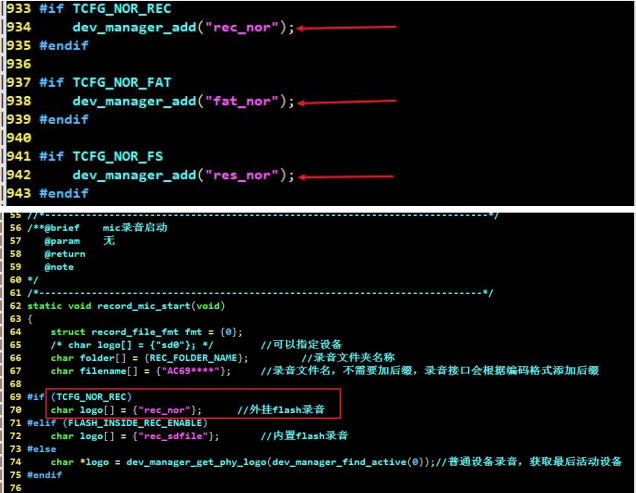

2.3.添加及设置启动录音设备

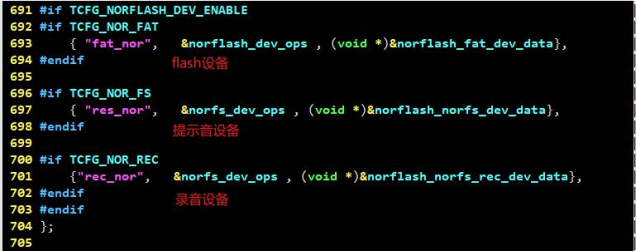

上述步骤只是对外挂flash设备进行初始化，这里需要将其添加到设备链表中，并且在录音模式下选择录音设备为“rec_nor”。
通过上述设置可进行外挂flash录音。
3.外挂Flash提示音播放
3.1.板级配置
（1）板级配置借鉴外挂flash录音的板级配置。

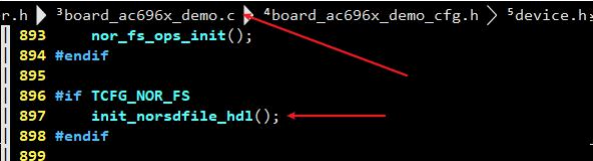

（2）在board_ac696x_demo.c 中初始化norsdfile句柄。
版权所有，侵权必究 6

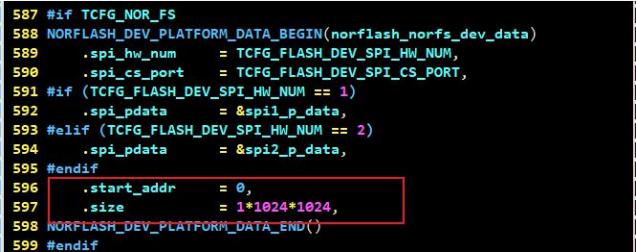

3.2.提示音播放区起始地址
提示音播放区起始地址的偏移量跟烧录的bin文件的地址有关，如果外挂flash 只实现提示音播放功能，则一般把烧录地址和播放区的起始地址都设置0，容量大小大于等于烧录的bin文件大小。烧录的方式方法见第四节。

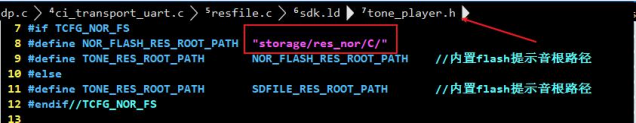

3.3.添加提示音播放设备及路径
提示音设备的添加见外挂flash录音的2.3小节。
版权所有，侵权必究 7
4.外挂Flash分区
外挂flash如果需要挂载FAT文件系统和播放提示音，要做到不冲突需要有分区处理，可自由设置起始地址和容量来控制。 以FAT+TONE+REC 案例地址配置为例。
4.1. Bin文件制作

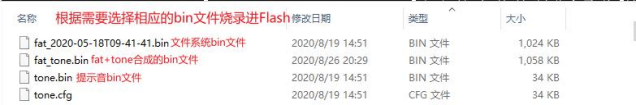

生成的“fat_tone.bin”文件由fat系统bin文件和tone提示音合成。 首先需要自己生成一个fat系统的 bin文件，然后使用杰理的tool工具生成提示音tone.cfg，修改后缀名为tone.bin，最后使用批处理合并到一个bin文件烧录进flash就可以了。
使用提示：音放外挂flash 的时候需要记录起始地址。 如果放在开头，起始地址设为0，如果有fat 系统，fat放在开头，起始地址则为fat结束地址。
4.2. Bin文件烧录过程

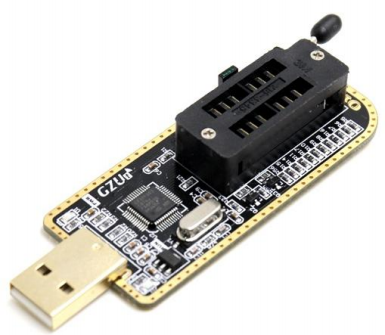

（l）硬件工具
当设备接入PC后，会显示无法识别的设备，如果PC是Win8、Win l0系统需要在安装驱动程序前禁止数字签名认证。设备的驱动需要手动安装，GZUT_EZP_XPro_32_bits driver文件夹内为32位系统驱动， GZUT_EZP_XPro_64_bits driver文件夹内为64位系统驱动，在更新驱动程序时根据PC系统来选择特定的系统驱动路径。
版权所有，侵权必究 8

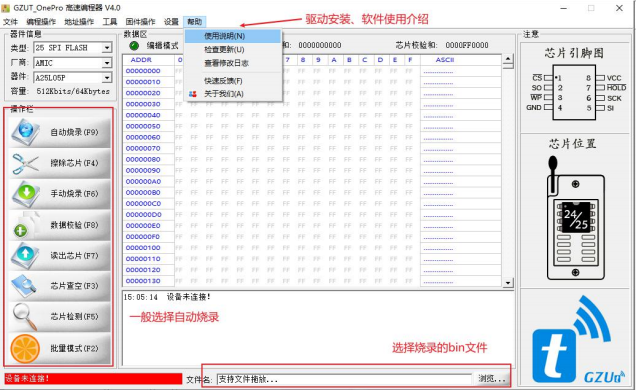

（2）软件工具烧录工具使用的是GZUT_OnePro。
版权所有，侵权必究 9

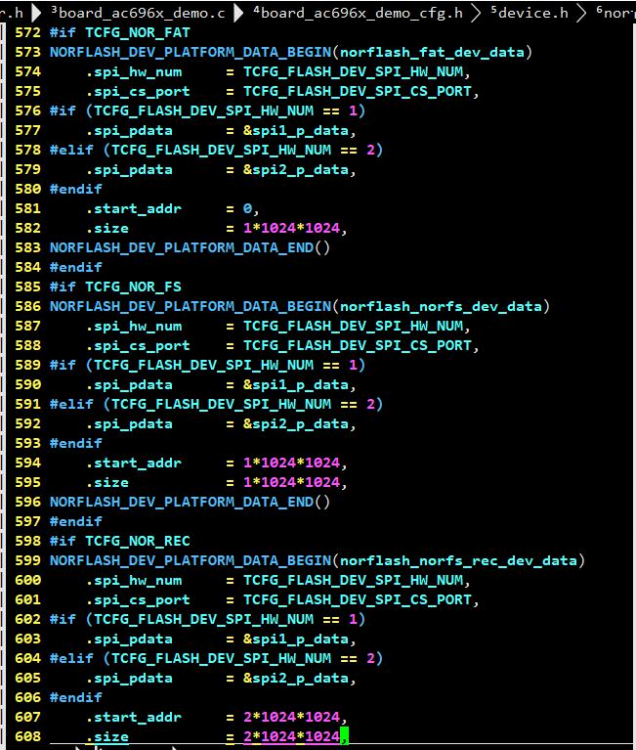

4.3. Flash分区
首先板级配置见文档的第二章节，接着配置各个分区的地址， 以及各个分区的其他配置跟第二第三节一致。
（1）文件系统分区：文件系统分区的起始地址需要设置为0才可以读出。
（2）提示音分区：提示音的bin文件是和fat文件系统的bin文件是合在一起的，因此TONE分区的起始地址是文件系统bin文件的结束地址，假设FAT大小为 1M。
（3）录音分区：录音分区的容量大小加上前两个分区的容量大小不要超过flash 的容量。
设置不同的起始地址即可获取不同分区，使得互相不会影响。
