Dongle+Tws或头戴式 SDK通过工具绑定配对功能说明文档

📎 原始文档：https://www.kdocs.cn/l/cdZ0Bz3unykKimagehttp://www.zh-jieli.com/

Dongle+Tws或头戴式 SDK通过工具绑定配对功能说明文档

一，功能说明

l，支持配对TWS
2，支持配对TWS+dongle
3，支持配对头戴式+dongle
4，支持作为usb主机，音源输入可选择连手机蓝牙播歌(蓝牙名：JLWLM TEST BOARD)， u盘，SD卡，linein。 插入dongle之后，通过usb audio将音源发给dongle，再无线发射给TWS，同时对着mic说话，mic 的声音也会混合着音乐一起输出到tws 的喇叭，可以用来粗略测试一下播歌功能和mic工作是否正常。

二，使用介绍

工具支持type-c和DC9V供电，工具上电后，将拨码3 打开， L_channel插入dongle，配对 TWS+dongle 时，R_channel 的DM,DP分别接入TWS 的LDOIN，GND对GND。配对头戴式+dongle 时，R_channel 的DM或DP接入唯一的earphone 的LDOIN。Dongle正常上线，L_channle 的红灯会亮起，tws配对成功，R_channel 的蓝灯会亮起，tws+dongle配对成功，R_channel 的红蓝灯会一起亮。头戴式+dongle配对成功，R_channel 的红灯会亮起，灯效如下图所示：

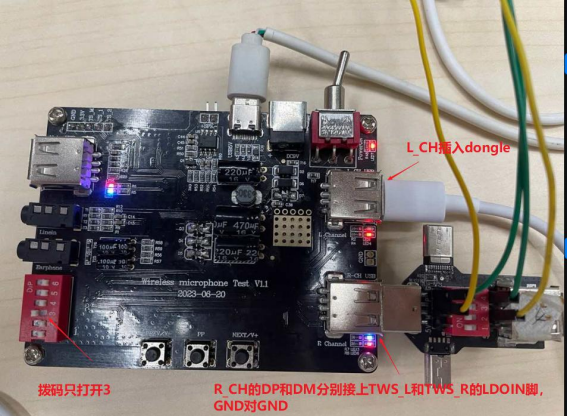

1，tws+dongle配对

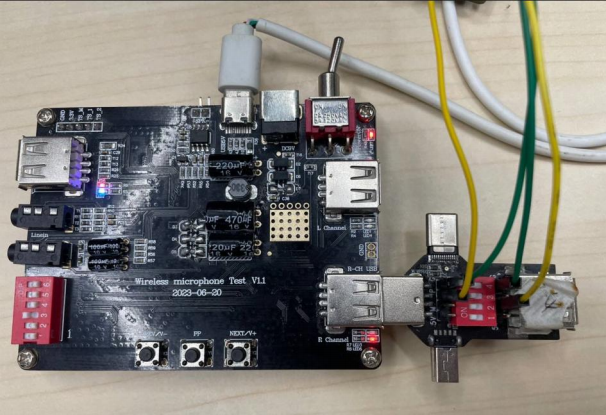

2，单独tws配对

image 3 +don le

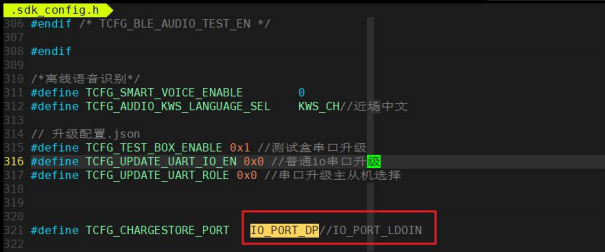

4， earphone通信脚配置

默认的earphone通信脚是LDOIN， 由于头戴式耳机一般是用外挂充电，LDOIN没有引出来。可以在这里配置通信脚为其他IO 口，例如usb 口的DP脚等等。

三，代码修改

1， earphone sdk修改（支持7000和701N系列）

替换btctrler.a，并且对比公版sdk，将app_testbox.c和earphone.c 的差异点同步修改过去。

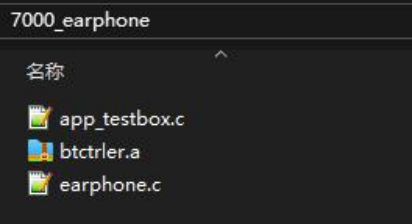

7000系列

image 70lN系列

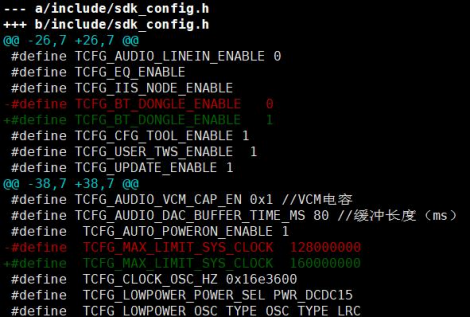

image 通过可视化配置工具打开TCFG_BT_DONGLE_ENABLE宏（支持dongle连接）功能

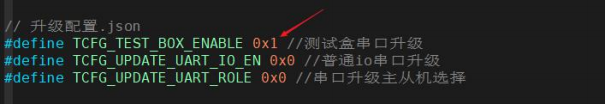

image 测试盒功能也要打开

2， dongle sdk修改（支持897N和701N系列）

替换 btctrler.a， 并且对比公版 sdk，将adapter_idev_usb.c, board_ac897n_btemitter_cfg.h, user_cfg.c, user_setup.c 的差异点同步修改过去。
897N系列
image 70lN系列
image 打开USER_USB_CUSTOM_DATA的宏
