文档简介

该文档主要把JL700N(或AC700N)作为案例，描述 JL700N(AC700N)一拖二可视化工具开发相关的使用说明和注意事项，收集并持续更新调试开发过程中的相关疑问和解答，对SDK介绍文档做一个补充说明，为用户进行二次开发提供参考。
由于版本较多，如本文档有与SDK包内文档或代码注释说明冲突，以后者为标准。

一、可视化工具SDK适用的产品形态

TWS一拖二耳机：可以同时连接两部设备，实现双设备之间无缝切换、共同使用一部耳机的效果。典型代表就是：华为的FREE BUDS 4 耳机
TWS一拖二耳机 +dongle：可以同时连接两部设备，通过蓝牙连接一台设备，再通过dongle连接另一台设备（dongle端是2.4G连接拥有更低的延时，低至40ms），实现双设备之间无缝切换、共同使用一部耳机的效果。典型代表就是：声阔 VR P10耳机

二、可视化工具的安装

工具目前只支持在windows环境下安装，首先我们要获取到可视化工具的安装包，工具的安装包可以找相关的芯片代理商获取，代理可以找我们杰理的工程助理获取。

工具依赖：
- 工具的代码和补丁的管理用的是GIT管理，需要提前安装好GIT - 安装杰理编译器，参考 杰理WINDOWS环境安装及其他事项.otl - 下载并安装VS Code https://code.visualstudio.com/Download

安装工具：
获取到<可视化配置工具.exe>后,双击启动安装, 一路”next”完成安装。
JLStudio_4.4.0.zip

三、可视化工具的使用

1. 基本使用说明

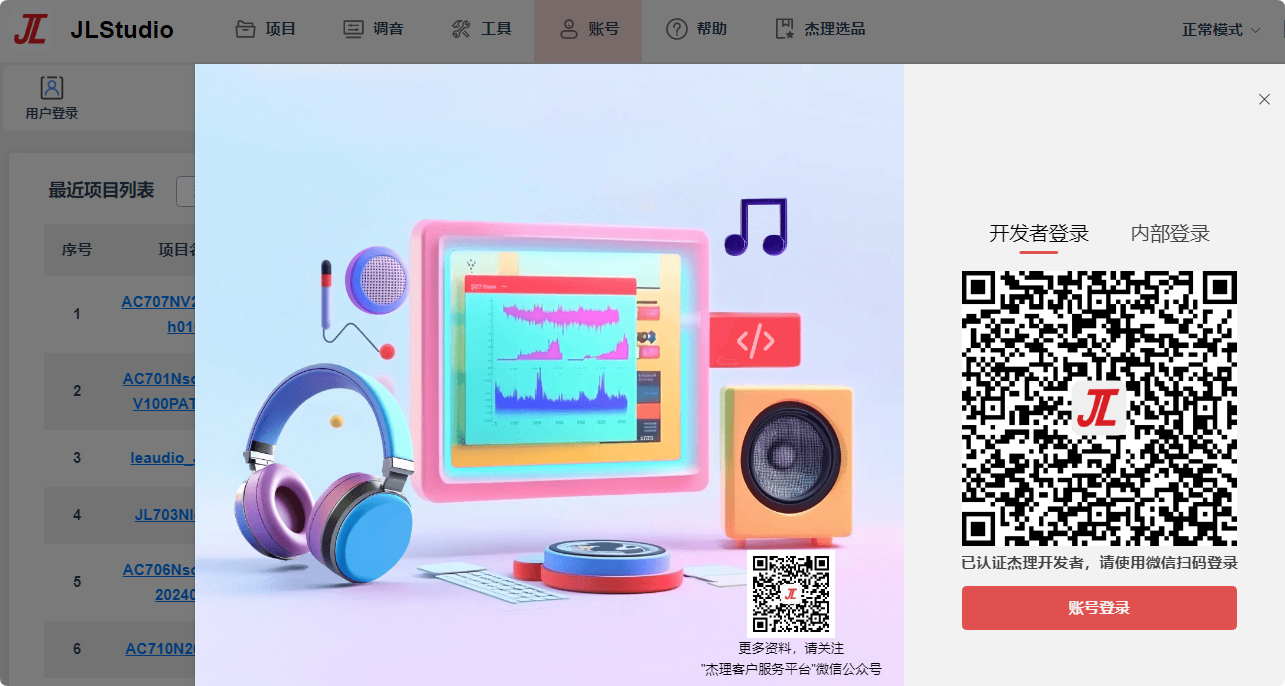

2. 首次使用需要先登陆，杰理员工可通过钉钉扫码登陆，客户可通过微信扫码登陆，登陆成功后才能下载SDK。（如果没有账户，请联系业务端或者代理获取账户）

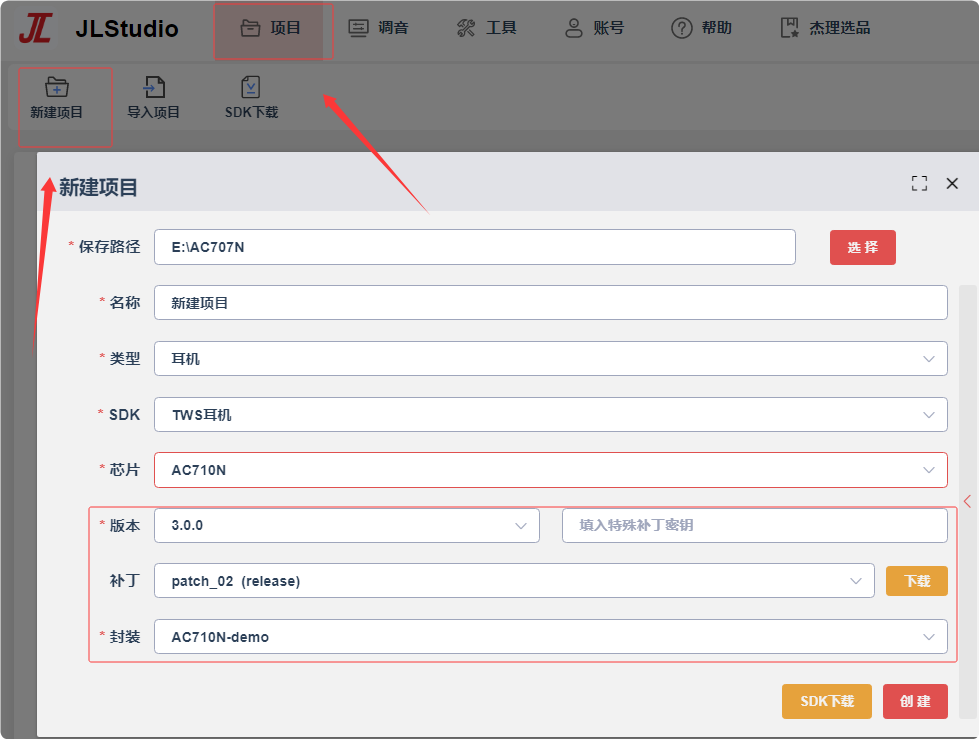

3. 点击“新建”，在弹出的对话框中点击”检测SDK版本”, 选择方案，然后点击”下载” 下载最新版本SDK. （下载的SDK默认在安装路径下的standard文件夹）

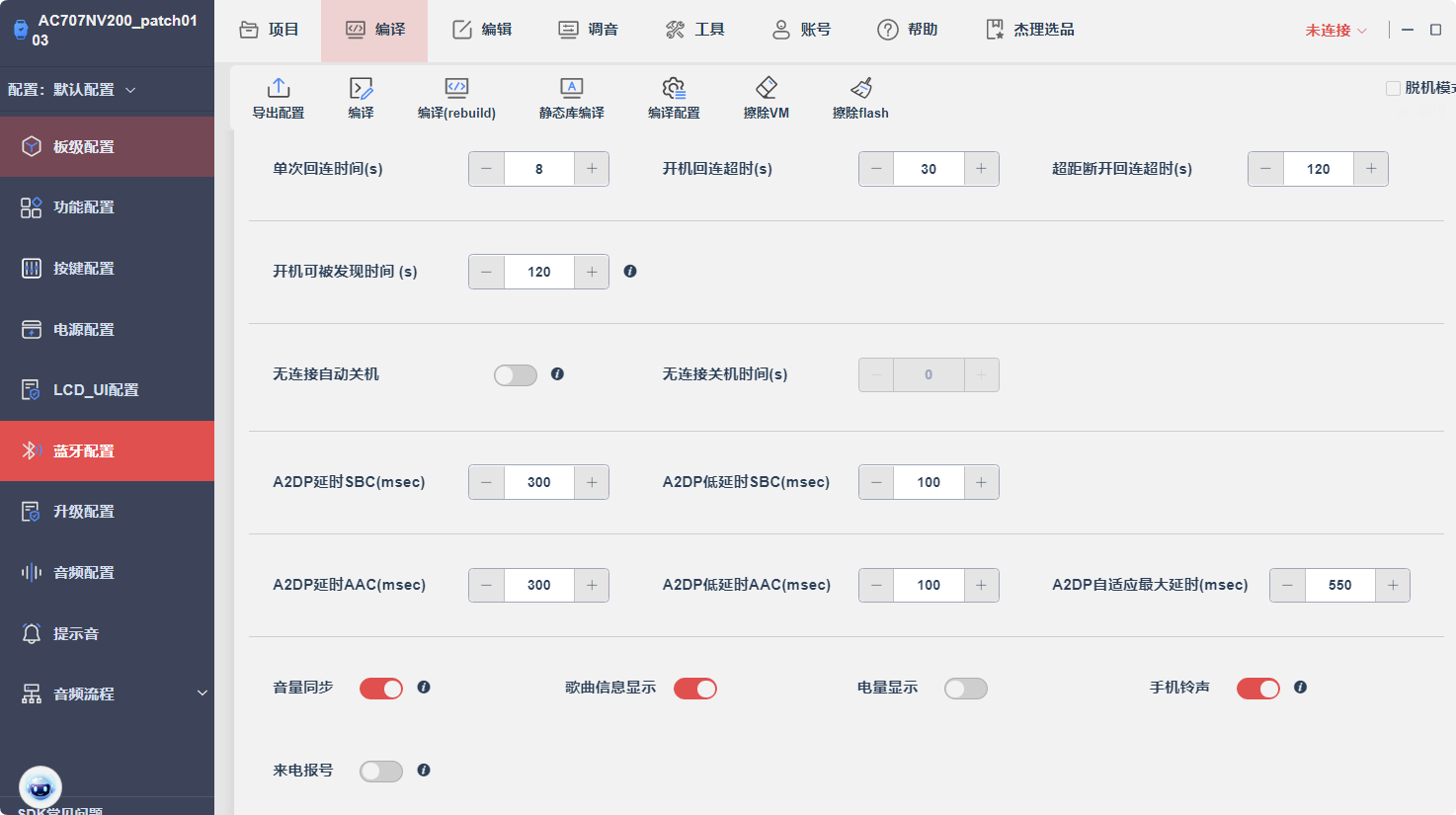

4. 配置好项目名称和项目存放路径，点击“创建”, 进入配置界面 (不同SDK配置界面会有差异)

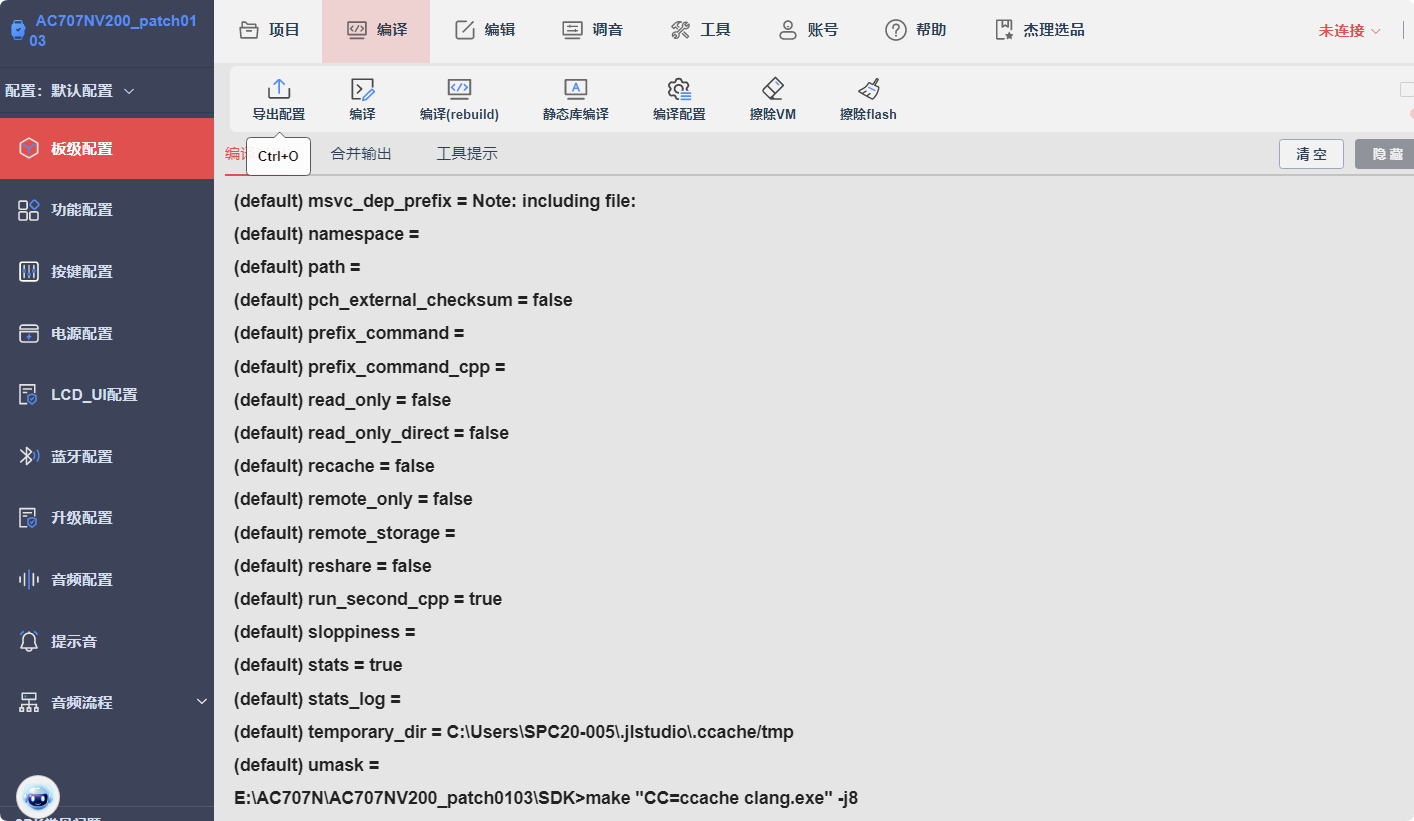

5. 点击菜单栏“编译”->”编译下载”，工具会先导出配置信息到工程目录/output文件夹，然后启动SDK的编译，编译完成后自动下载代码到开发板

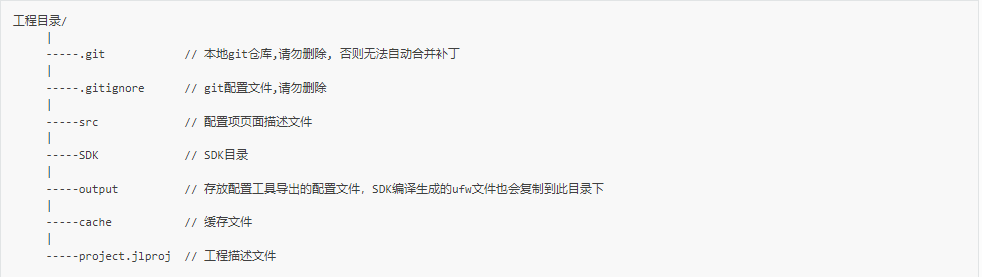

6. 工程目录结构说明

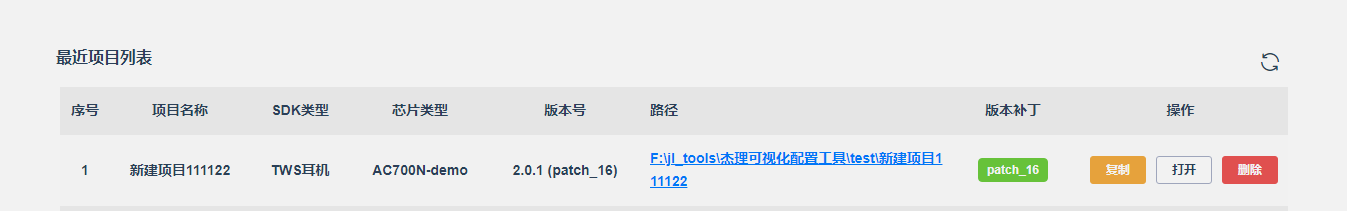

7. 主页功能说明

版本号: 当前项目SDK的版本号
版本补丁: 当前已发布的最新补丁号, 红色表示有新的补丁未合并。带”.**”后缀的表示内测版
检测更新: 点击会检测工程列表中所有项目是否存在新的补丁
复制: 用于复制项目

4. 菜单功能说明

5. 配置文件说明

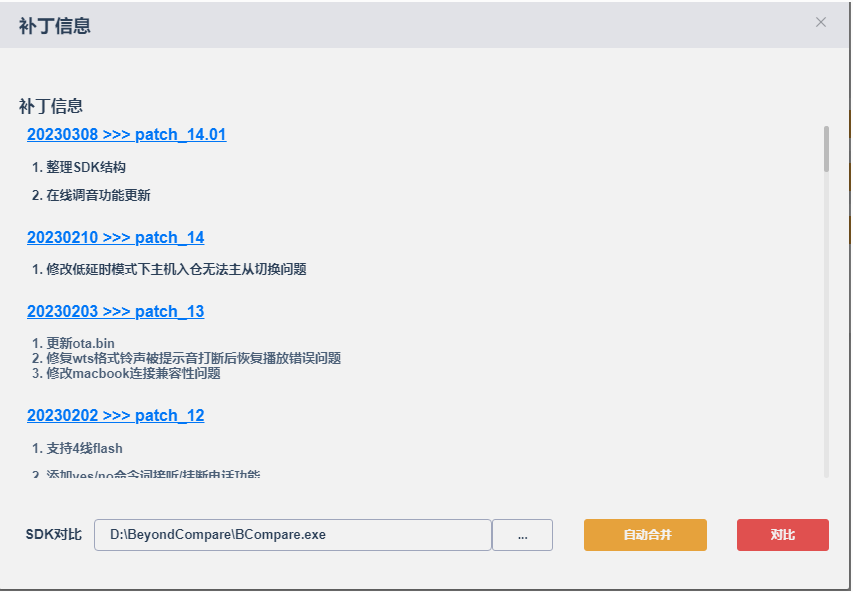

6. 补丁更新 进入主页，点击项目的”补丁版本”按钮，进入到如下所示的补丁管理界面

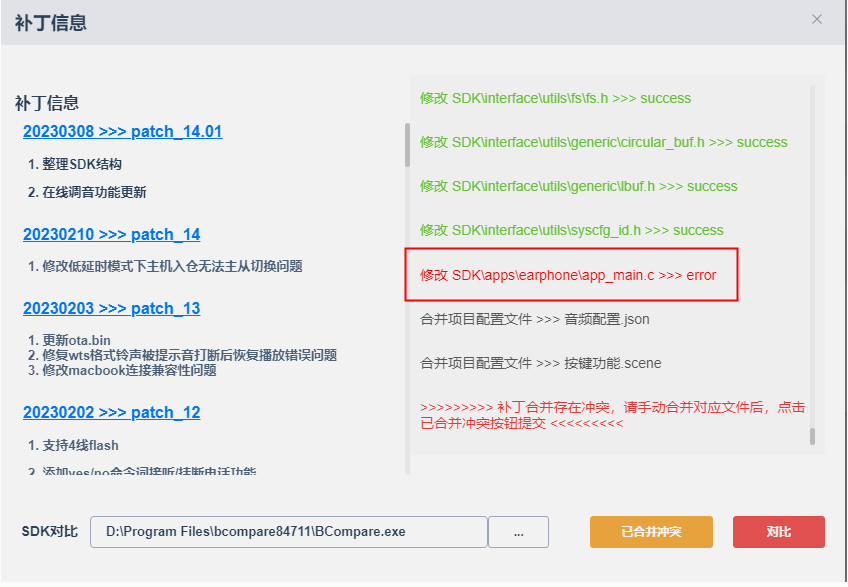

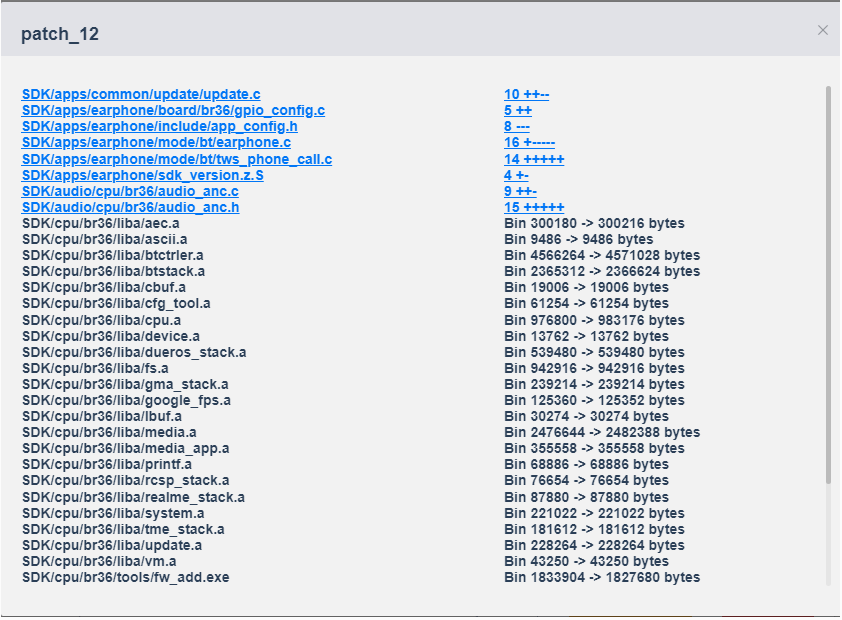

   配置好bcompare软件所在的路径,点击蓝色的补丁号会打开补丁修改文件列表对话框，单击蓝色文件名可以用bcompare打开查看具体的修改内容
   点击”自动合并”按钮，工具开始自动合并到最新补丁，如果有文件冲突,会显示红色，可以用bcompare或者VScode打开冲突文件，进行合并冲突项。


四、可视化工具配置项说明

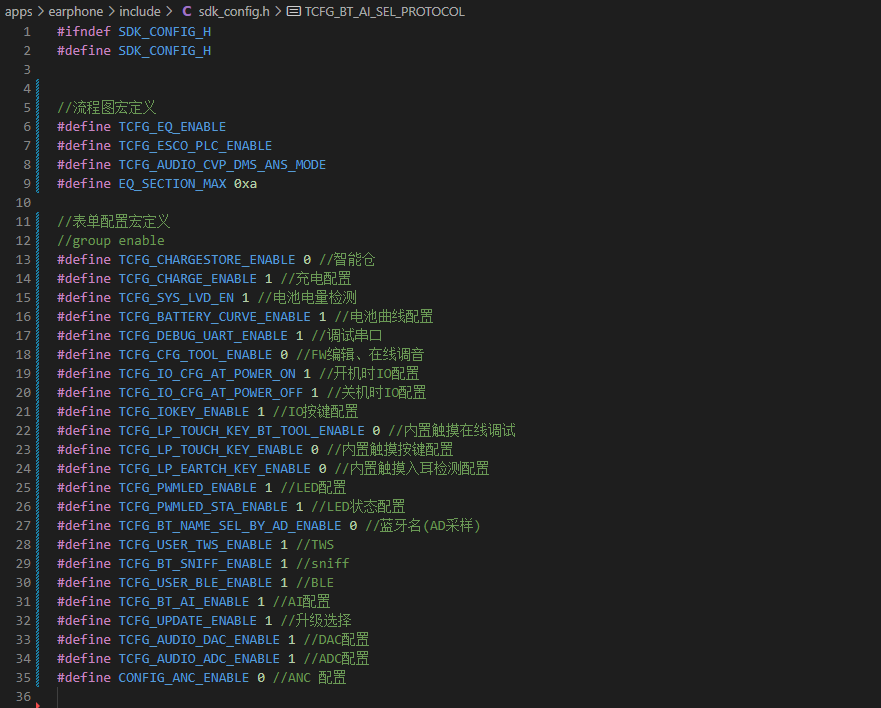

工具的大部分的常用配置都可以在SDK的sdk_config.h文件里面可以看到。

五、可视化工具常见问题汇总

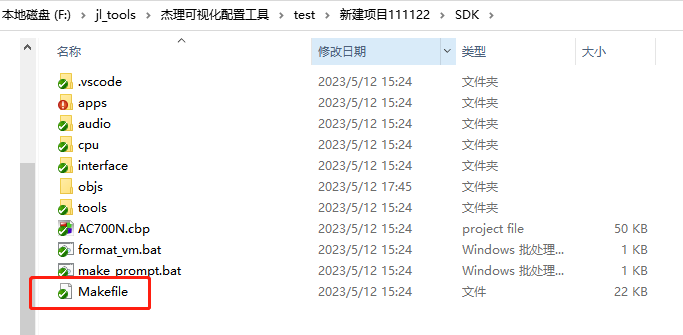

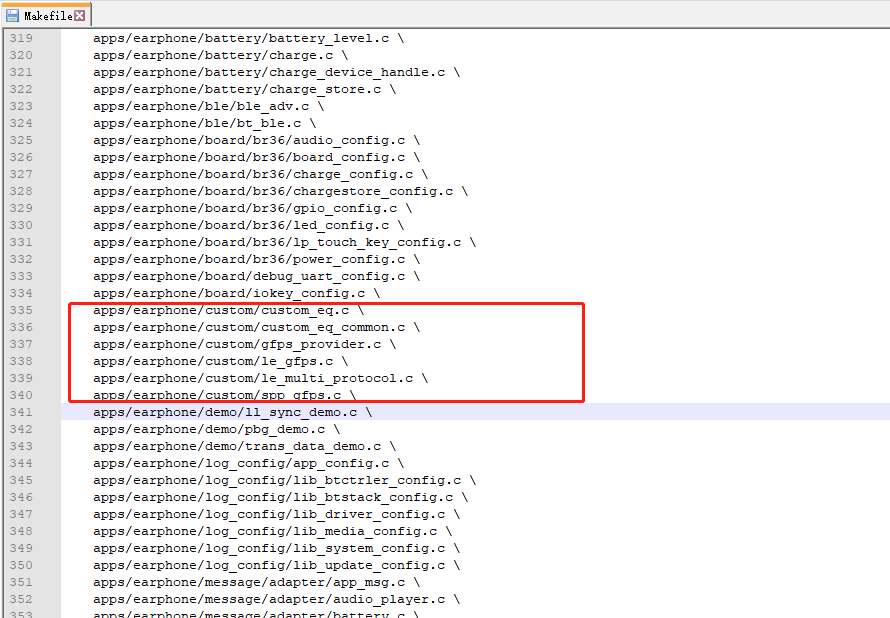

1. 如何添加自定义的文件进入工程，使用工具编译 可视化工具编译是通过makefile文件（makefile文件在SDK的首目录下）去进行编译。我们只需要修改makefile文件，加入需要编译的文件即可，需要注意的是makefile文件的语法以及不要有多余的空格。

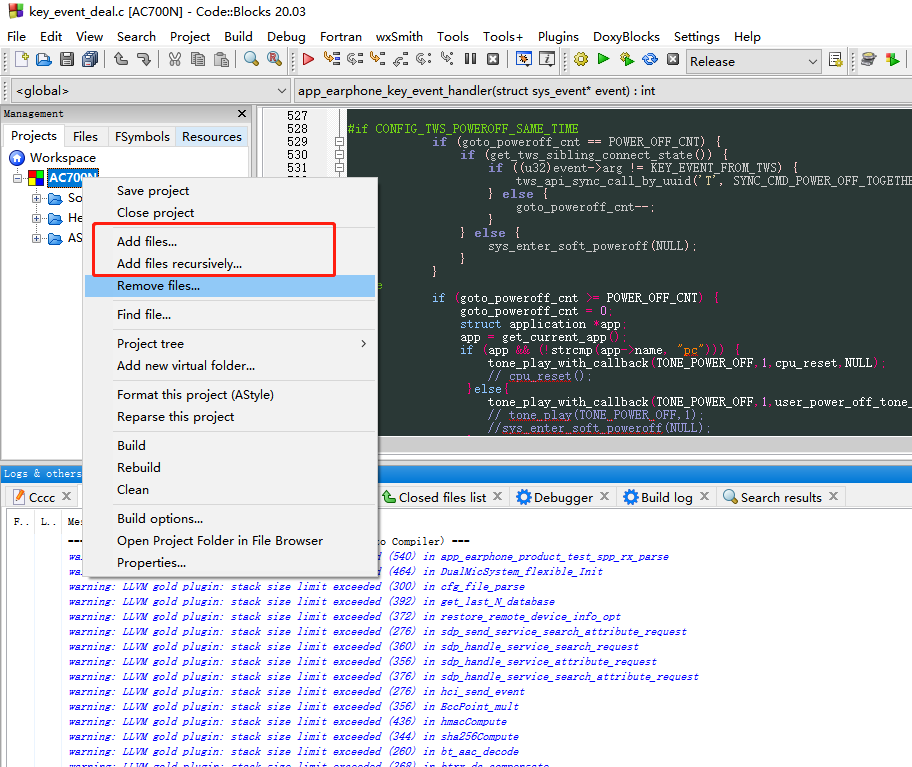

于此同时我们也要兼容codeblock编译时的情况，也要在codeblock工程里面加入相关文件

2. 如何只改代码不改工具去修改按键功能 工具默认的按键功能是通过情景配置里面的按键功能去设置，但难免有时候有些功能配置不出来或者不想用工具去配置的情况，这时候就需要通过我们代码去实现按键功能。

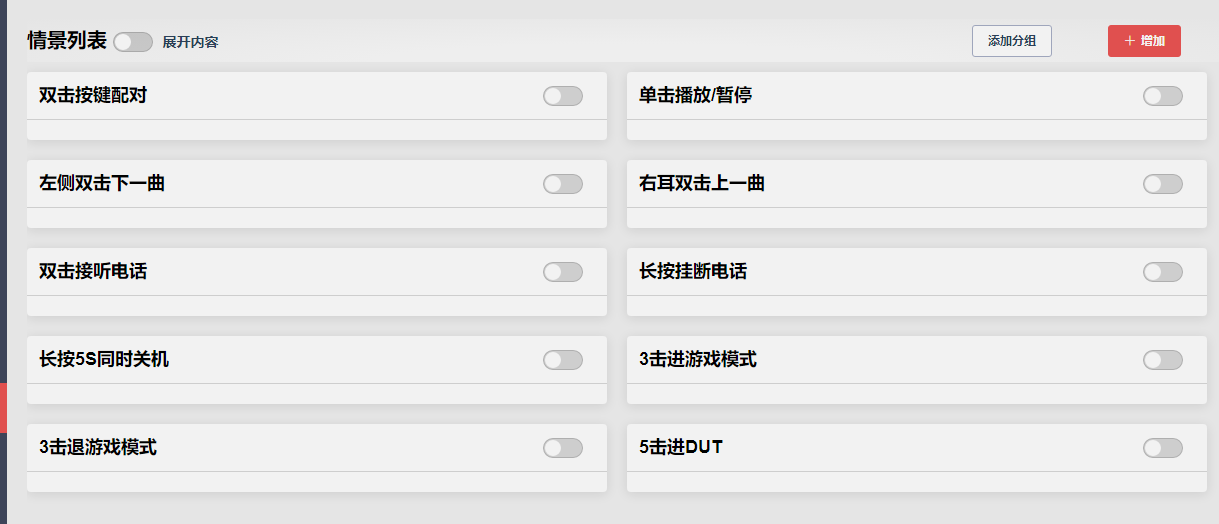

   首先我们在板级配置里面配置好按键设置，再把工具里面的情景配置的所有按键功能关闭。
   再按照上面如何添加自定义文件说明把下面的两个文件key_event_deal.c , key_event_deal.h加入工程中
   以下链接的压缩包里面包含了大部分按键的功能，这里主要说明下和普通SDK的按键的最大区别部分。
   适配2.0.1SDK修改
   适配2.0.2SDK修改

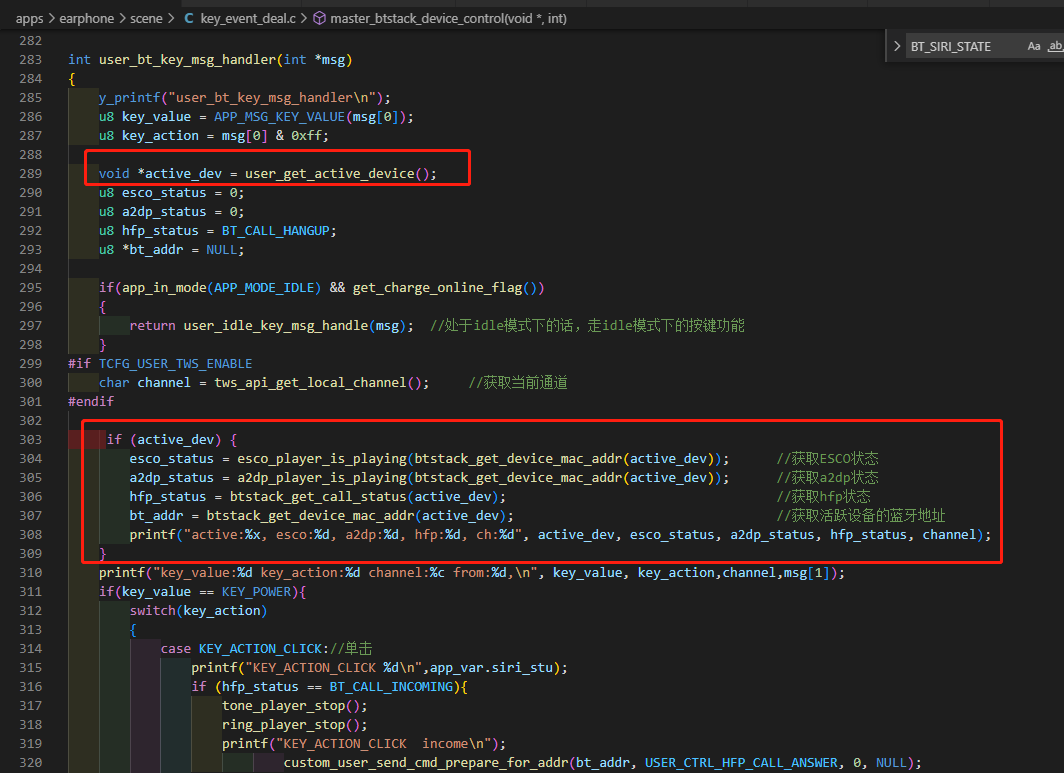

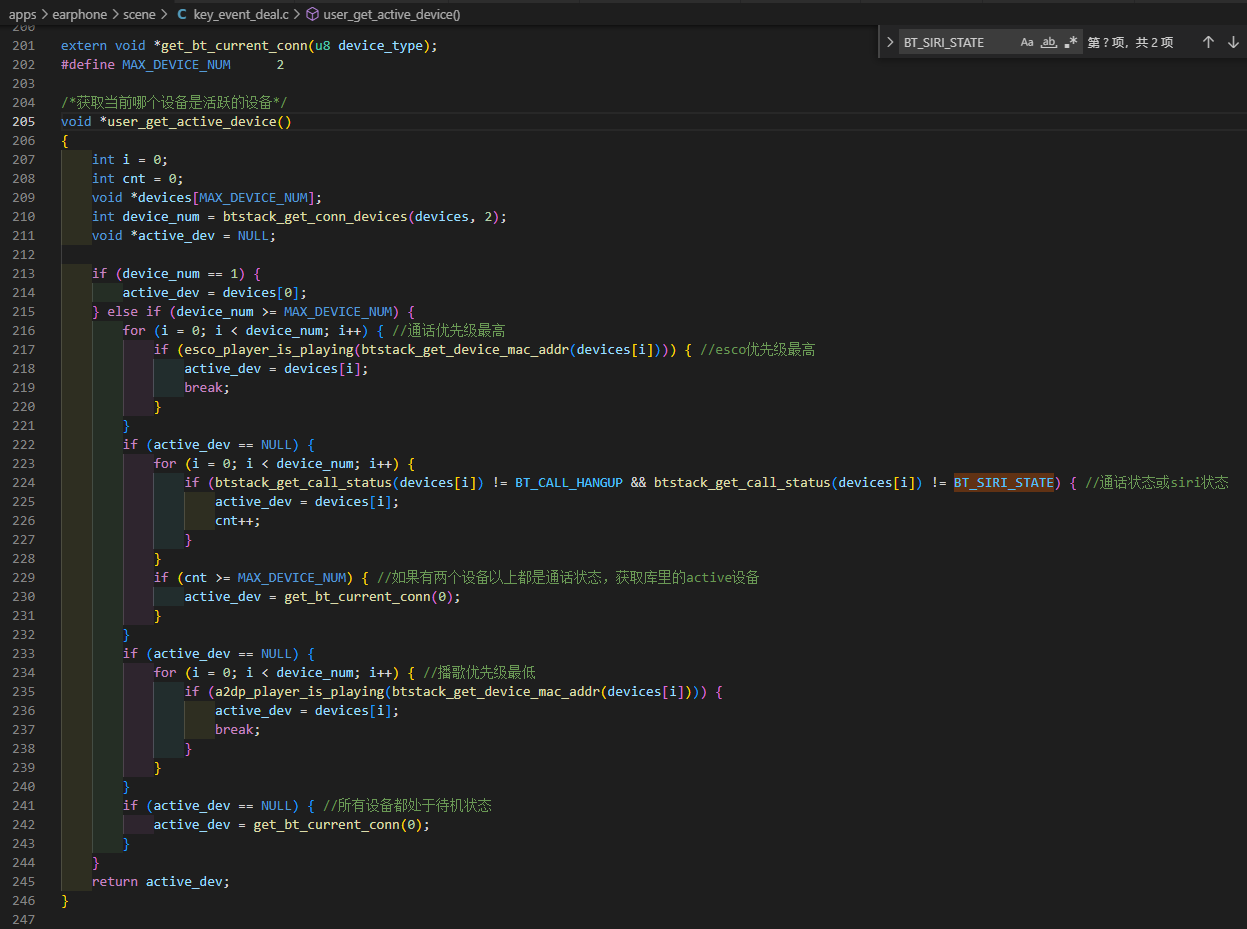

普通SDK是只有一个设备连接的情况，不用在意一拖二的情况。一拖二的情况下，与手机进行蓝牙交互是需要判断当前使用的活跃设备，获取到活跃设备后进行准确的指令交互。活跃的设备的优先级判断逻辑是：通话中>播歌中>待机中，获取到当前活跃的设备后就可以判断设备的一些状态,包含a2dp、hfp、蓝牙地址等等。

3. 如何只改代码去更新灯效 工具默认的灯效显示是通过情景配置里面的led状态功能去设置，但难免有时候有些功能配置不出来或者不想用工具去配置的情况，这时候就需要通过我们代码去实现led的状态显示。

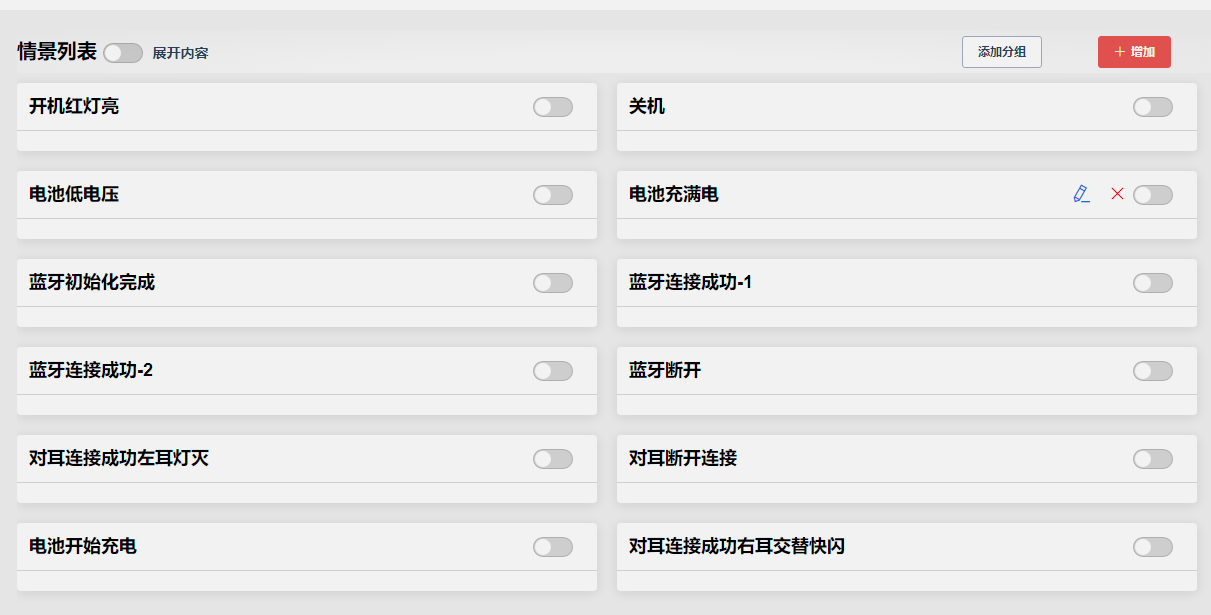

首先我们把工具里面的情景配置的所有led情景关闭。

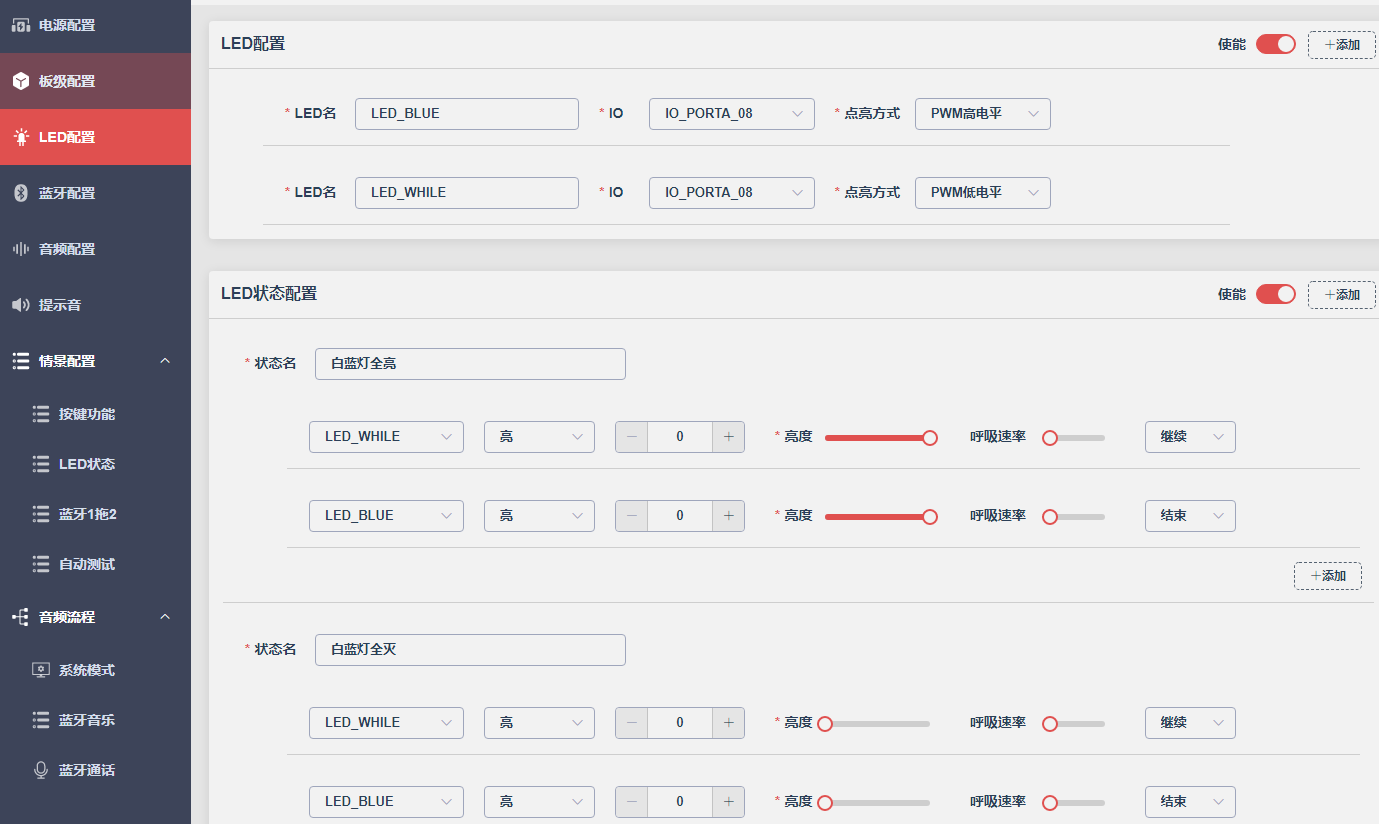

在工具的led配置里面把一些简单的配置做好，以及项目需要应用到的LED灯效配置好。（具体灯效的配置可以参考我们默认做好的灯效）

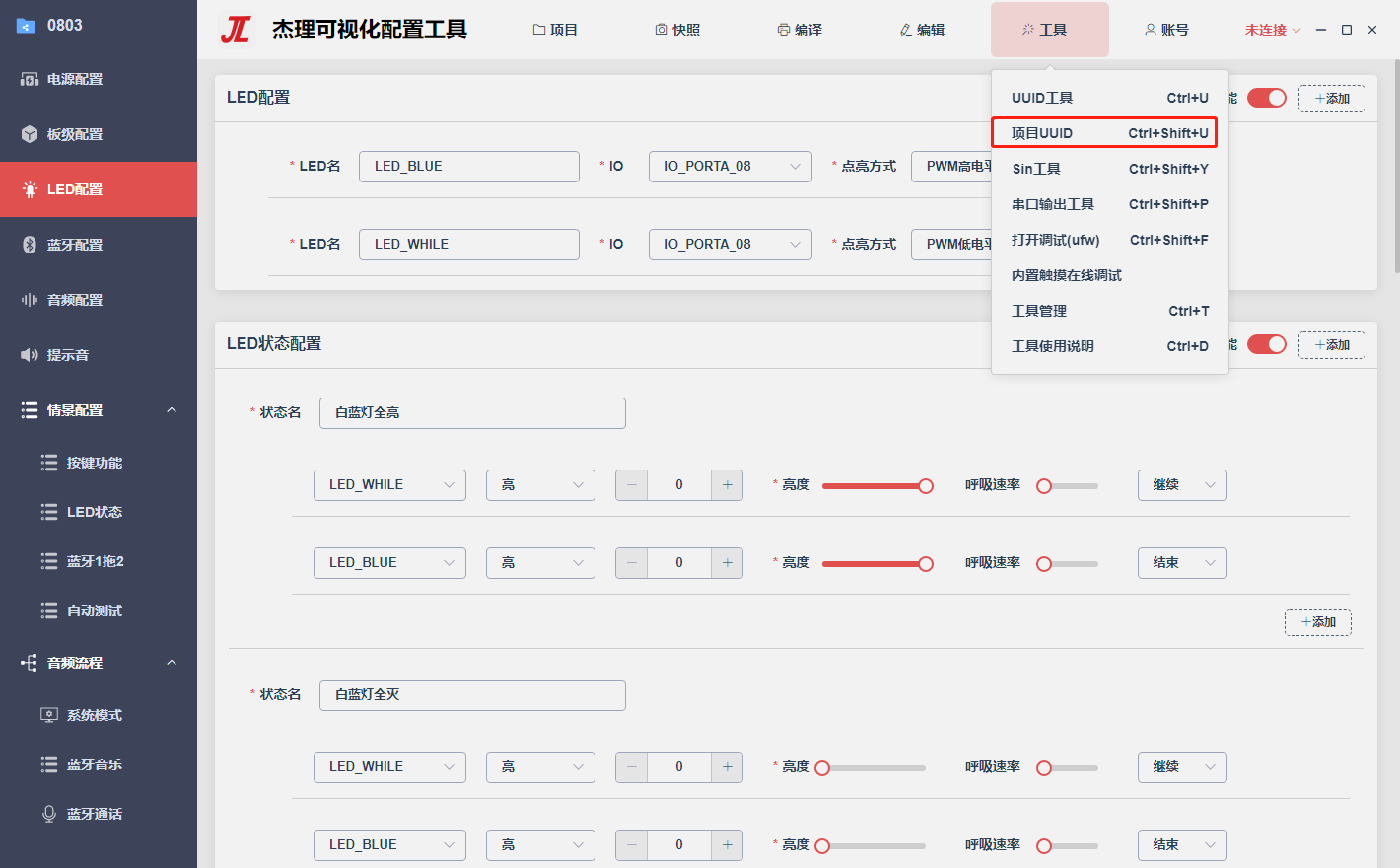

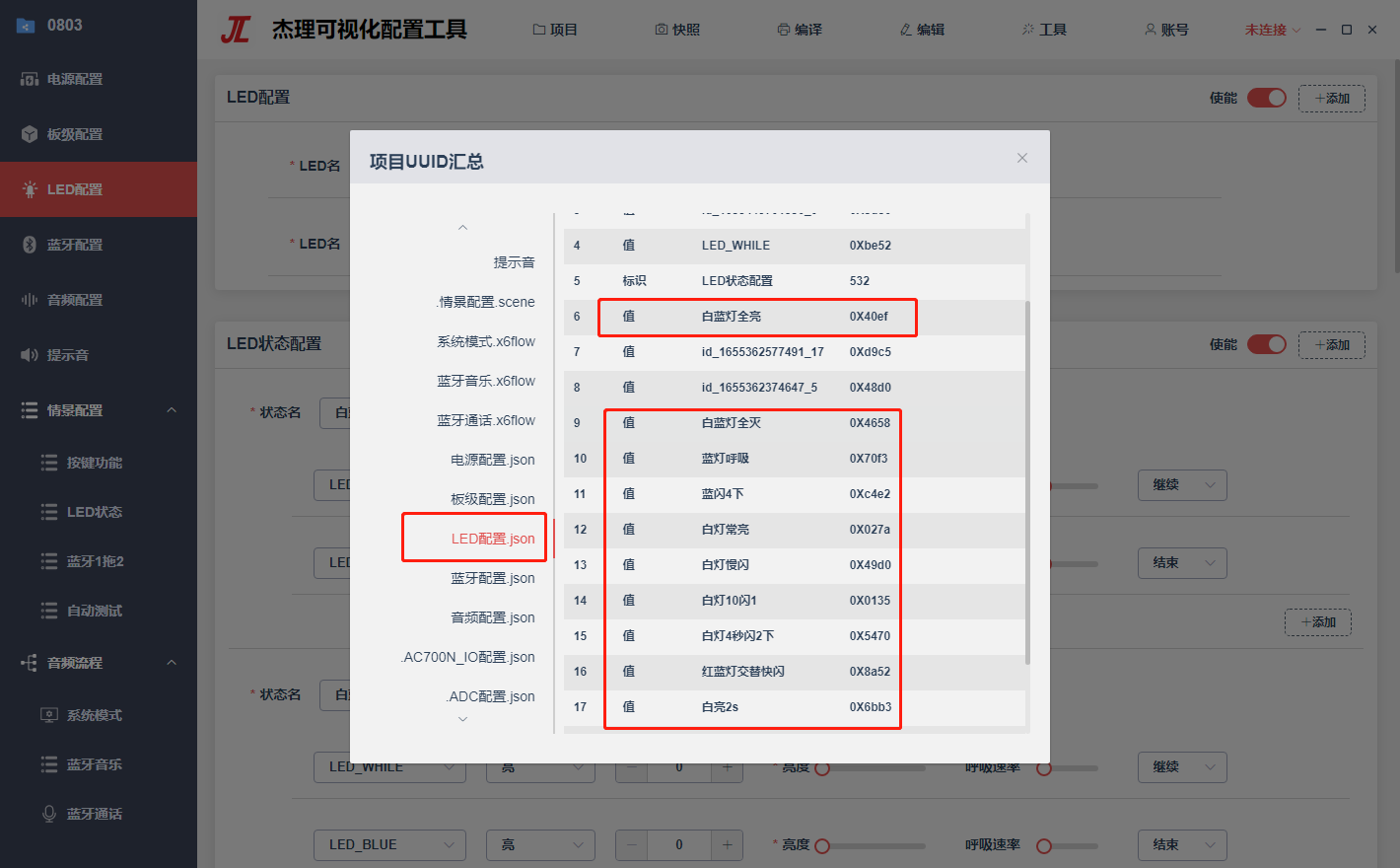

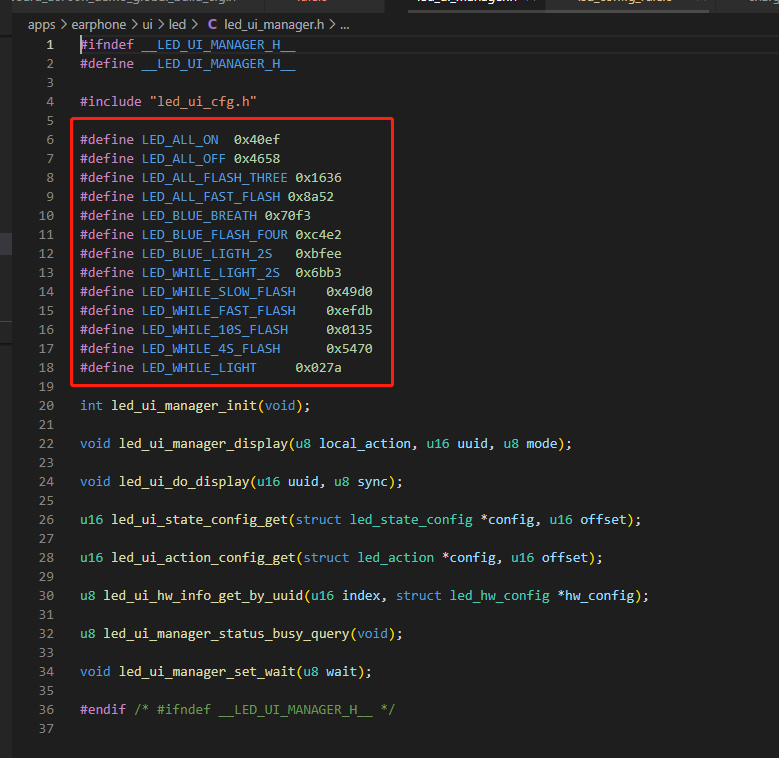

把工具里面生成的LED配置里面配好的灯效的UUID映射进我们的代码里面。（需要注意的是，工具UUID和代码需要一致，灯效的UUID改变后代码也要同时改变）

再在自己想要显示对应灯效的地方调用led_ui_manager_display即可

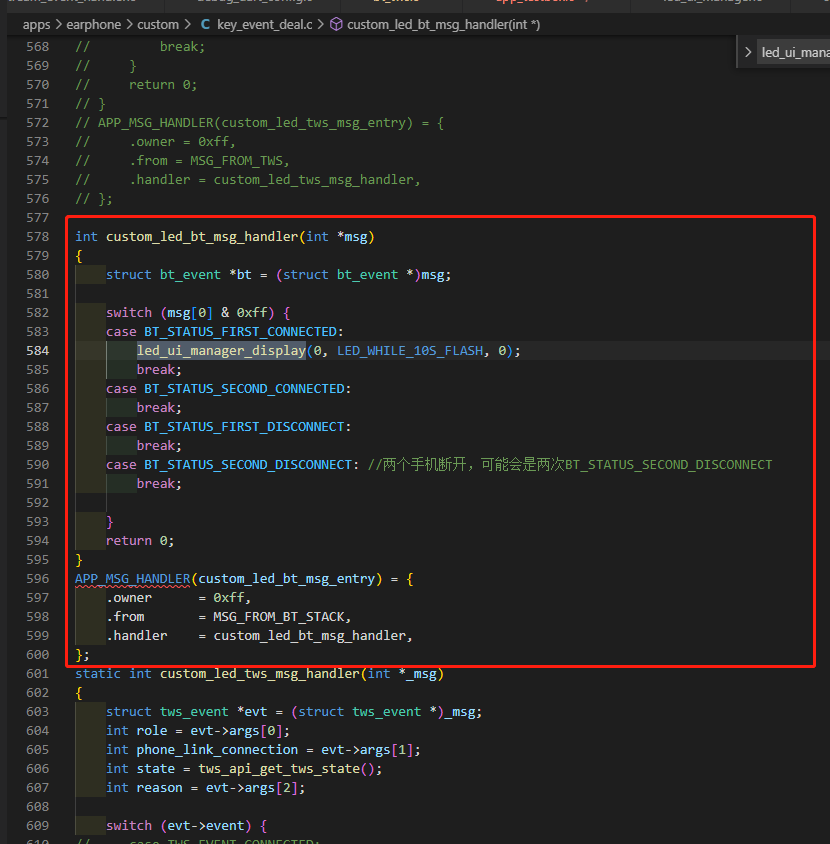

这里代码实现的示例是首次连接上设备后更新灯效为白灯10s/闪， 可以仿照下面的示例实现各种情景下的灯效显示。

void led_ui_manager_display(u8 local_action, u16 uuid, u8 mode)

/*----------------------------------------------------------------------------*/
/**@brief    对应方式执行对应UUID的LED灯效
   @param    local_action:是否是本地行为; 1:本地行为，单耳执行  0：非本地行为，对耳同时执行
   @param    uuid:需要执行灯效的UUID号
   @param    mode:执行灯效时的模式行为 ， 1：嵌入执行，执行完恢复上一个灯效
                                        2：切换执行，就是切换灯效
*/
/*----------------------------------------------------------------------------*/

int custom_led_bt_msg_handler(int *msg)
{
    struct bt_event *bt = (struct bt_event *)msg;

    switch (msg[0] & 0xff) {
    case BT_STATUS_FIRST_CONNECTED:
        led_ui_manager_display(0, LED_WHILE_10S_FLASH, 0);
        break;
    case BT_STATUS_SECOND_CONNECTED:
        break;
    case BT_STATUS_FIRST_DISCONNECT:
        break;
    case BT_STATUS_SECOND_DISCONNECT: //两个手机断开，可能会是两次BT_STATUS_SECOND_DISCONNECT
        break;

    }
    return 0;
}
APP_MSG_HANDLER(custom_led_bt_msg_entry) = {
    .owner      = 0xff,
    .from       = MSG_FROM_BT_STACK,
    .handler    = custom_led_bt_msg_handler,
};

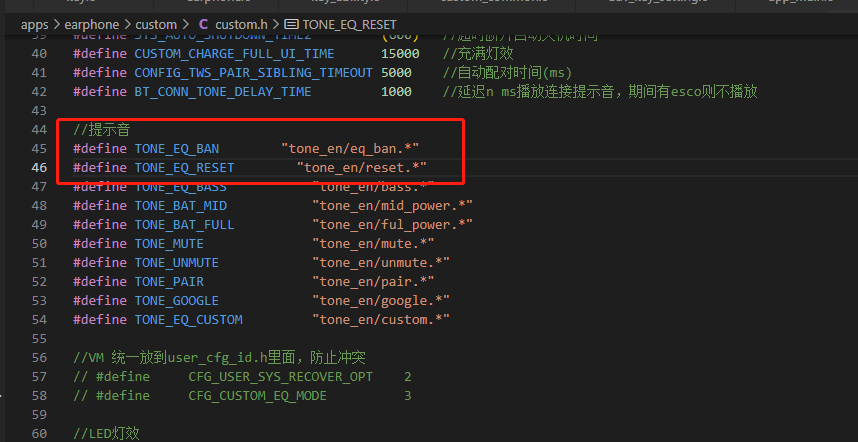

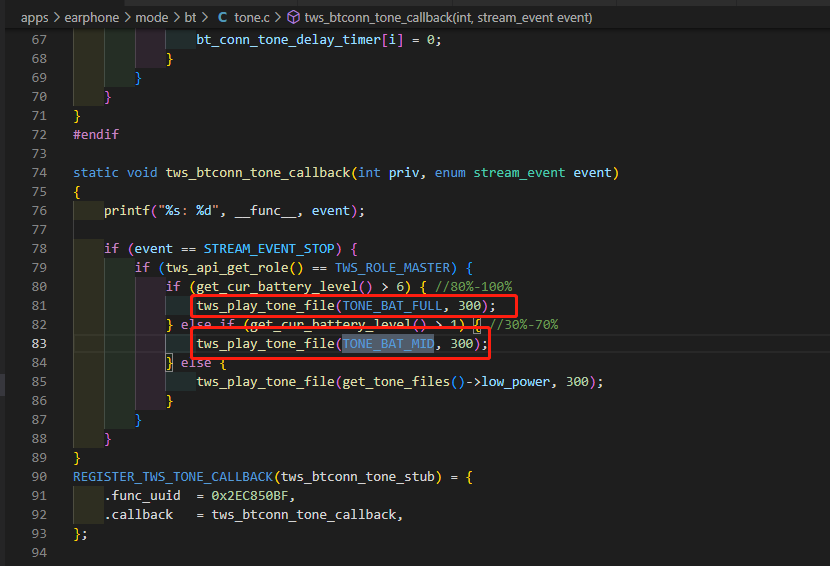

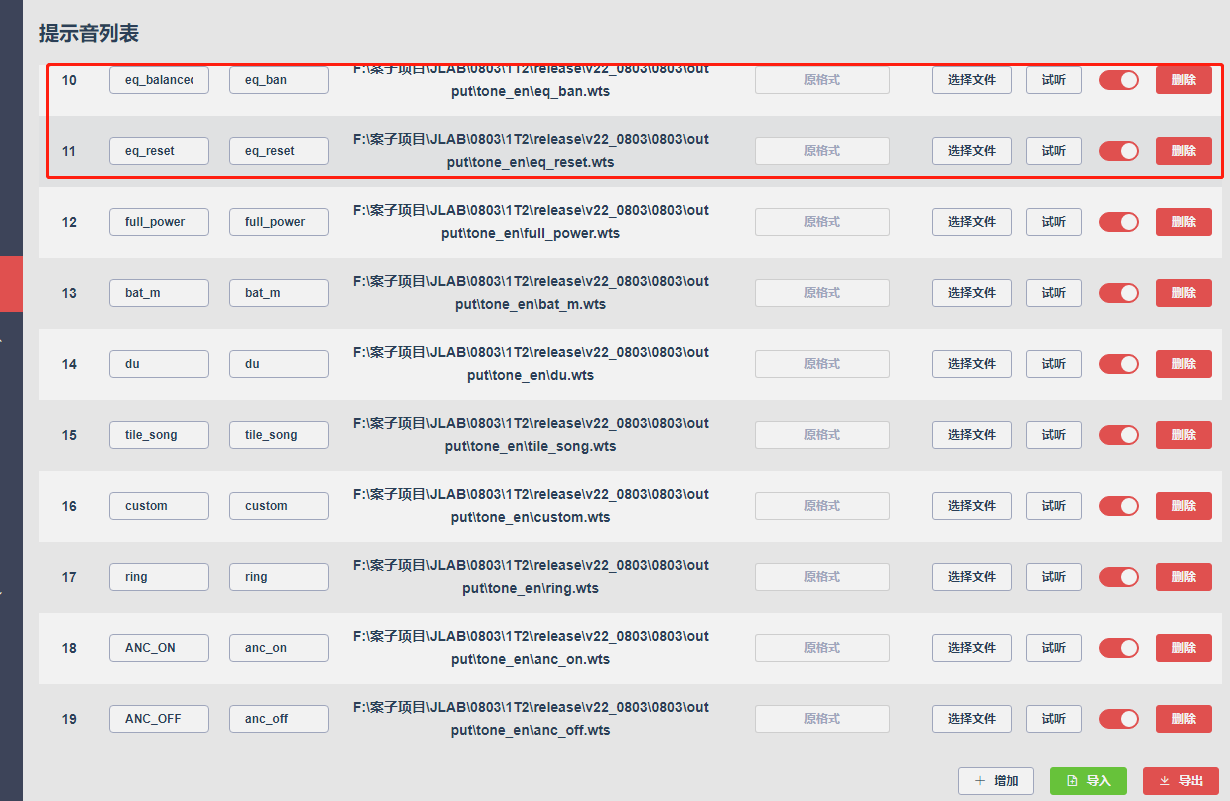

4. 如何代码实现播放添加的提示音 首先我们需要在工具查看我们添加的是英文提示音还是中文提示音，把提示音的存储位置映射进代码随便一个位置里面。这里示例所示是英文提示音，中文提示音也是类似的。

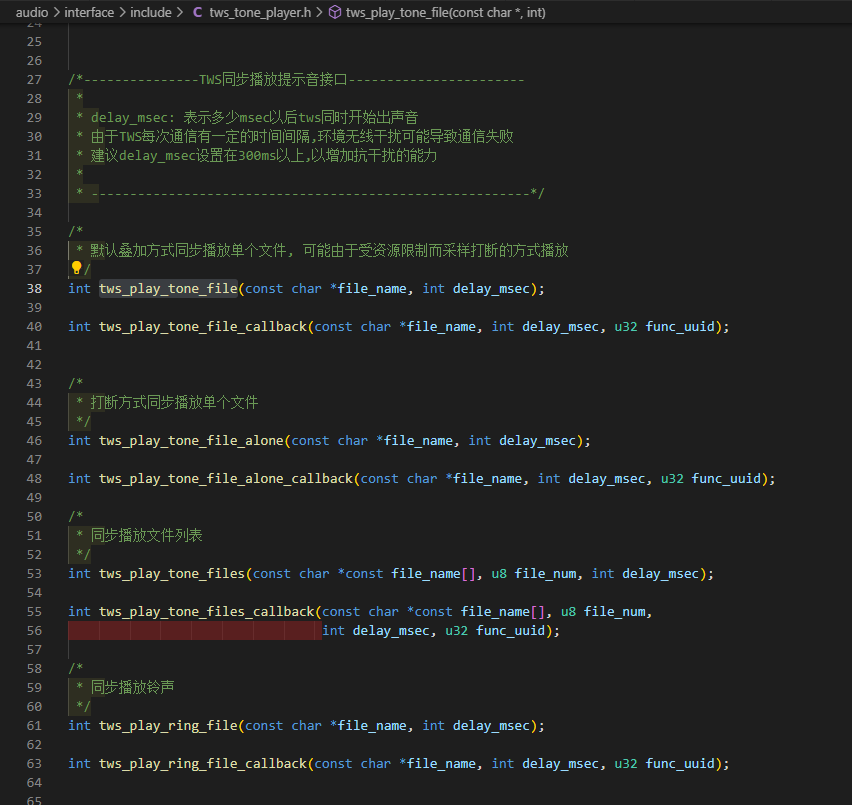

播放提示音的接口在tws_tone_player.h 、tone_player.h都有详细说明，根据需要使用使用对应接口即可
5. 在可视化工具按键的基础上实现同一个按键的额外操作 例如，可视化配置工具已经配置双击暂停播放，还需要在这个基础上实现（配置工具实现不了的功能）例如修改BLE广播数据，可按照如下修改
添加以下代码到key_ability.c中（或者其他更合适的文件）

#include "app_msg.h"
#include "key_driver.h"
int test_event_handler(int *msg)
{
    u8 uuid;
    u8 key_value, key_state, is_from_tws;

    if (!APP_MSG_FROM_KEY(msg[0])) {
        return 0;
    }

    key_value = APP_MSG_KEY_VALUE(msg[0]); //按键值，0/1/2……
    key_state = APP_MSG_KEY_ACTION(msg[0]);//单击双击等，对应enum key_action
    is_from_tws = msg[1];//是否remote同步过来的按键，APP_KEY_MSG_FROM_TWS

    //根据以上三个参数执行自己的功能

    return 0;//返回0，继续执行配置工具配置好的功能
    return 1;//返回1，不再执行配置工具配置好的功能
}

APP_MSG_PROB_HANDLER(test_msg_entry) = {
    .owner      = 0xff,
    .from       = MSG_FROM_APP,
    .handler    = test_event_handler,
};
