JL-HAT ANC高效产测自适应
📎 原始文档：https://www.kdocs.cn/l/crNuTB61jqUd JL-HAT ANC高效产测自适应
导入流程：
- 评估芯片软件版本是否支持，软件需要打开产测模式
- 确认产线设备是否支持（美格信、兆华、指南）
- 制作耳机治具(头戴挂脖等不需要制作治具)
- 购买高速串口板
- 治具做好，耳机软件修改完成，联系到深圳公司跑测试流程，验证治具一致性
- 产线安装设备（提前两天预约时间）
一、JL-HAT产测流程
JL(π) High-efficiency ANC Testing = π-HAT

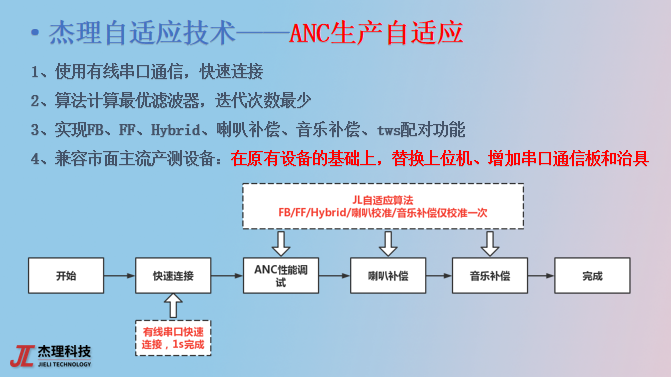

- 产测自适应说明

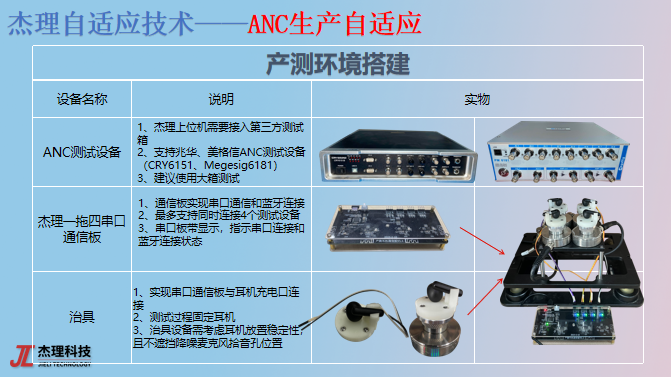

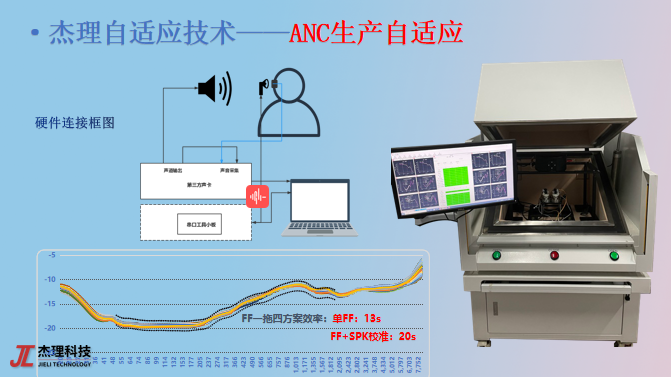

2. 产测设备
支持兆华6151、美格信6181、美格信的6143、指南测控（Giran T2588）

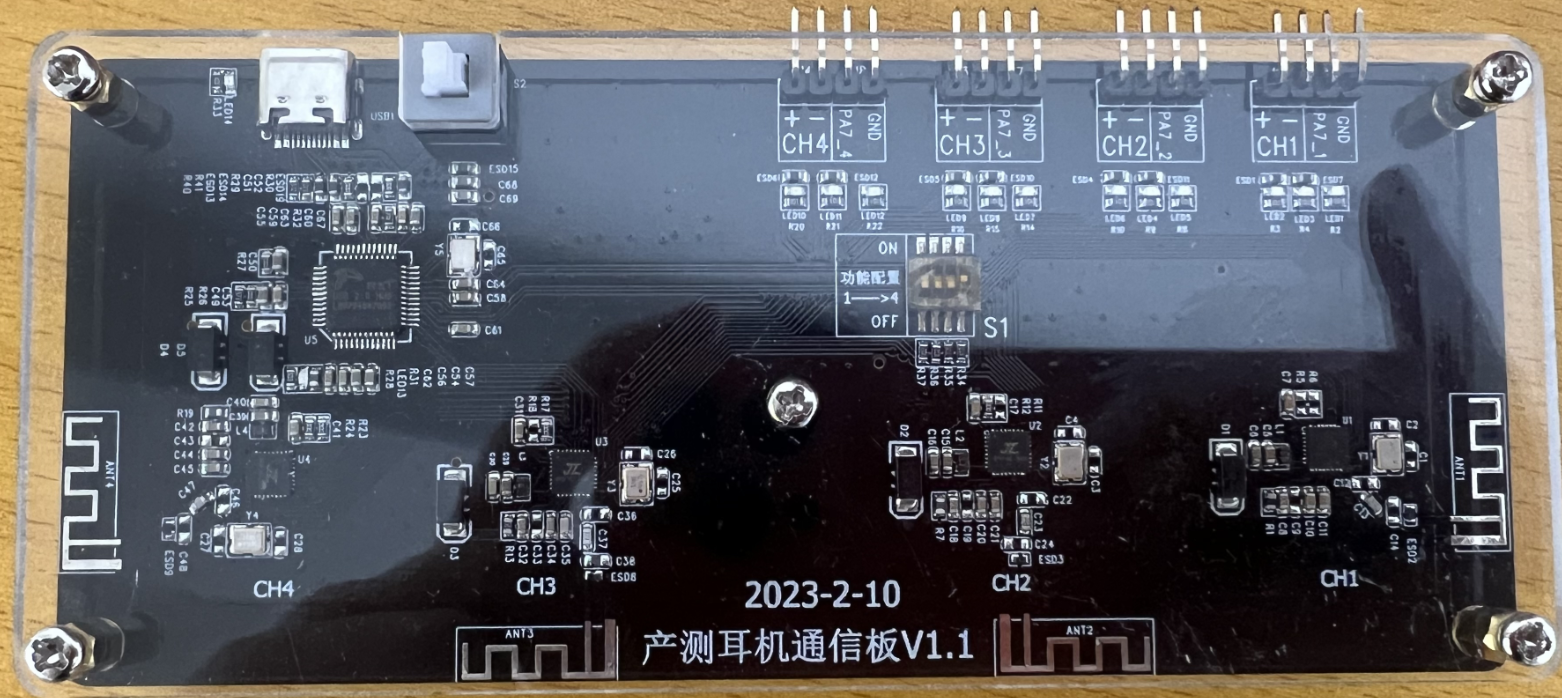

高效串口板（联系JL客服下单采购）

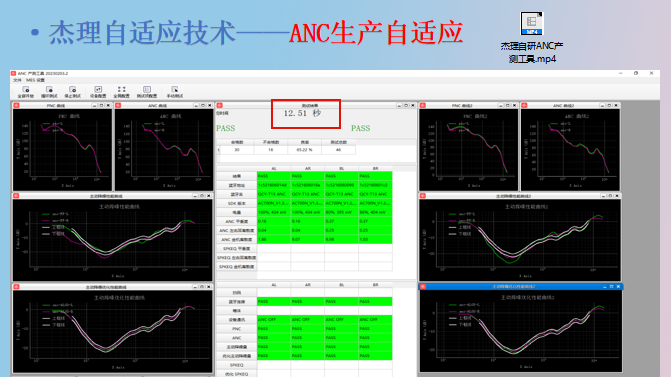

3.主要功能和用时对比（2025-12-03）
主 要 功 能 | Π-HAT | 第三方产测 | ||
|---|---|---|---|---|
单组ANC滤波器 | FF | ☑ | ☑ | |
| FB | ☑ | ☑ | ||
| Hybrid | ☑ | ☑ | ||
| 多组anc滤波器 | ☑ | ☐ | ||
| cmp音乐补偿 | ☑ | ☐ | ||
| 通透 | ☑ | ☑ | ||
| 喇叭EQ补偿 | ☑ | ☐ | ||
| MIC频响 | ☑ | ☑ | ||
| MIC回声 | ☑ | ☑ | ||
| 双MIC ENC | ☑ | ☐ | ||
| TWS 配对 | ☑ | ☐ |
| 项目 | 测试功能序列 | 测试时间/S | |
|---|---|---|---|
| 一拖二 | 一拖四 | ||
| TWS_FF | TWS配对 | 0.2 | 0.2 |
| 降噪测试 | 5 | 5.5 | |
| 喇叭EQ测试 | 6.5 | 7 | |
| MIC频响+ENC测试 | 3.5 | 4 | |
| MIC频响+ENC测试+MIC回声测试 | 7.5 | 7.5 | |
| MIC频响+ENC测试+喇叭EQ测试 | 9.5 | 9.5 | |
| 降噪测试+喇叭EQ补偿 | 11 | 12 | |
| 降噪测试+喇叭EQ补偿+通透测试 | 13.5 | 14.54 | |
| 降噪测试+MIC频响+ENC测试 | 8.5 | 9.5 | |
| 降噪测试+MIC频响+ENC测试+喇叭EQ测试 | 14.5 | 16 | |
| 降噪测试+MIC频响+ENC测试+喇叭EQ测试+通透测试 | 17 | 18.5 | |
| TWS_Hybrid | TWS配对 | 0.2 | 0.2 |
| 喇叭EQ测试 | 6.5 | 7 | |
| 喇叭EQ测试+MIC频响+ENC测试 | 10 | 10.5 | |
| MIC频响+ENC测试 | 4 | 4 | |
| MIC频响+ENC测试+MIC回声测试 | 8.5 | 9.05 | |
| 单组降噪测试+喇叭EQ补偿 | 16.5 | 17.5 | |
| 单组降噪测试+喇叭EQ补偿+通透测试 | 19.5 | 21.5 | |
| 单组降噪测试+喇叭EQ补偿+CMP测试+通透测试 | 24.5 | 26.5 | |
| 多组降噪测试+喇叭EQ补偿+CMP测试+通透测试 | 35.09 | 38 | |
| 单组降噪测试+MIC频响+ENC测试 | 14 | 16.5 | |
| 单组降噪测试+喇叭EQ补偿+MIC频响+ENC测试 | 20.5 | 20.5 | |
| 单组降噪测试+喇叭EQ补偿+通透测试+MIC频响+ENC测试 | 23.5 | 24.09 | |
| 单组降噪测试+喇叭EQ补偿+通透测试+CMP测试+MIC频响+ENC测试 | 28.5 | 29.03 | |
| Headset FB | 降噪测试+喇叭EQ补偿 | 15 | 15.5 |
| 降噪测试+喇叭EQ补偿+CMP测试 | 18.5 | 20 | |
| Headset FF | 单组降噪测试 | 4 | 6.5 |
| 单组降噪测试+喇叭EQ补偿 | 12.5 | 14.5 | |
| 单组降噪测试+喇叭EQ补偿+通透测试 | 17 | 18.5 | |
| Headset Hybrid | 喇叭EQ测试 | 8.5 | 8.5 |
| 喇叭EQ测试+MIC频响+ENC测试 | 14 | 14 | |
| MIC频响+ENC测试 | 6.5 | 6.5 | |
| MIC频响+ENC测试+MIC回声测试 | 13.5 | 14 | |
| 单组降噪测试+MIC频响+ENC测试 | 20.5 | 21.5 | |
| 单组降噪测试+喇叭EQ补偿 | 17.5 | 18.5 | |
| 单组降噪测试+喇叭EQ补偿+通透测试 | 20.5 | 21.5 | |
| 单组降噪测试+喇叭EQ补偿+CMP测试+通透测试 | 25.5 | 26 | |
| 多组降噪测试+喇叭EQ补偿+CMP测试+通透测试 | 34.5 | 37.5 | |
| 单组降噪测试+喇叭EQ补偿+MIC频响+ENC测试 | 24 | 25 | |
| 单组降噪测试+喇叭EQ补偿+通透测试+MIC频响+ENC测试 | 27 | 28 | |
| 单组降噪测试+喇叭EQ补偿+通透测试+CMP测试+MIC频响+ENC测试 | 32 | 32.5 |

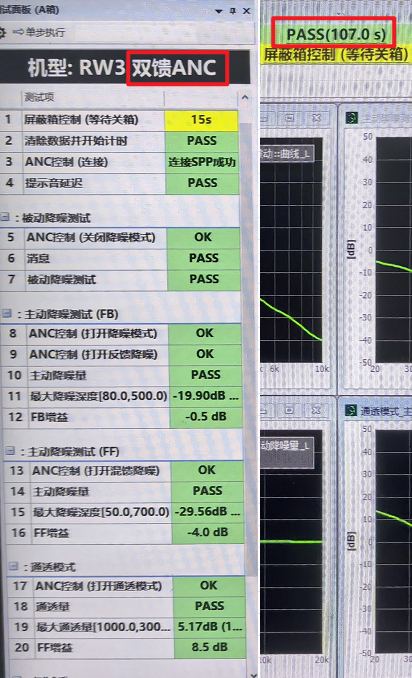

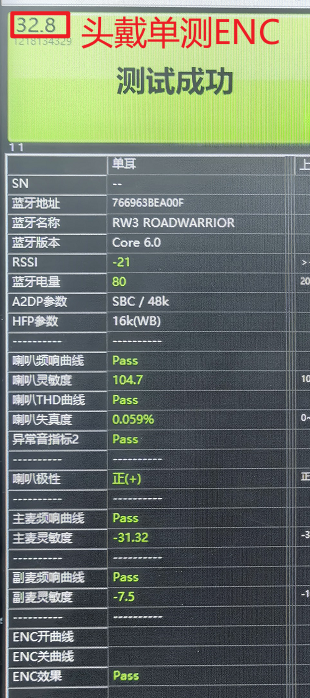

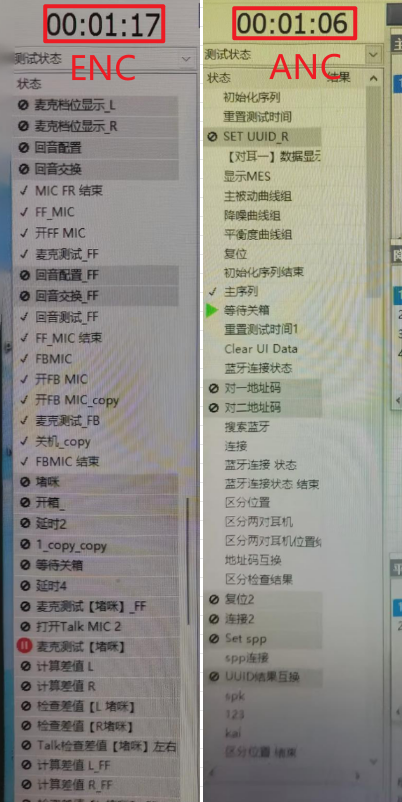

第三方产测部分对比数据（注：测试项数量不同用时也不同）
4.耳机软件说明
普通SDK：V150、V136指SDK版本号
| ANC | 喇叭校准 | ENC | |||
|---|---|---|---|---|---|
| 芯片型号 | FF | Hybrid | 头戴式FB | ||
| JL700N | 所有sdk | 不支持 | 支持 | V136及以上 | 支持 |
| JL701N | V150及以上 | V150及以上 | V150及以上 | V150及以上 | 支持 |
| AD697N | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 |

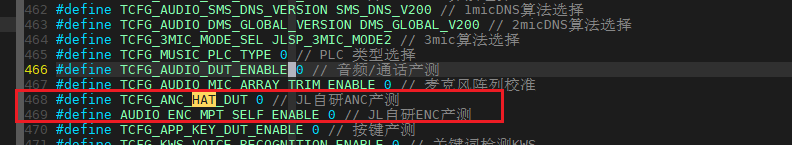

文档具有滞后性，非可视化SDK判断是否支持π-HAT产测，要确认有下面的宏
注意：非可视化SDK要使用πHAT产测时，要打开以下的宏
普通SDK要开的宏.pdf
可视化SDK
| ANC | 喇叭校准 | ENC | ||||
|---|---|---|---|---|---|---|
| SDK版本 | FF | Hybrid | 头戴式FB | 通透 | ||
| 700N-2.0.1 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 | 不支持 |
| 700N-2.0.2 | 支持 | 支持 | 支持 | 不支持 | 支持 | 支持 |
| 700N-3.0.0 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 701N-1.0.0 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 701N-3.0.0 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 708N-1.0.0 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 708N-3.0.0 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 709N-3.0.0 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 710N-3.0.0 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |

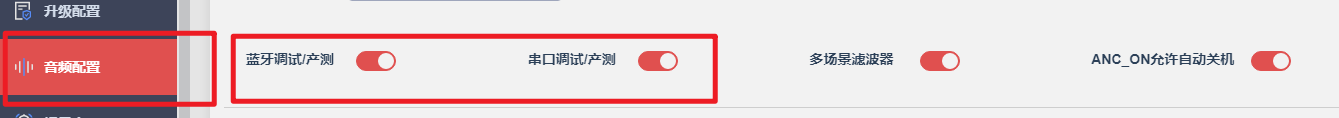

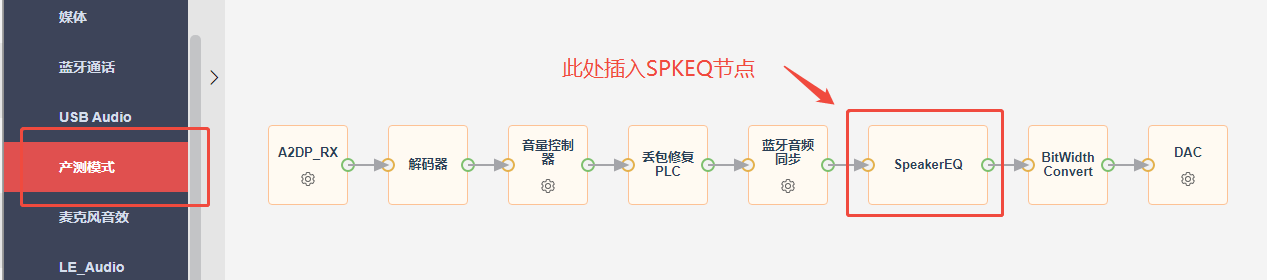

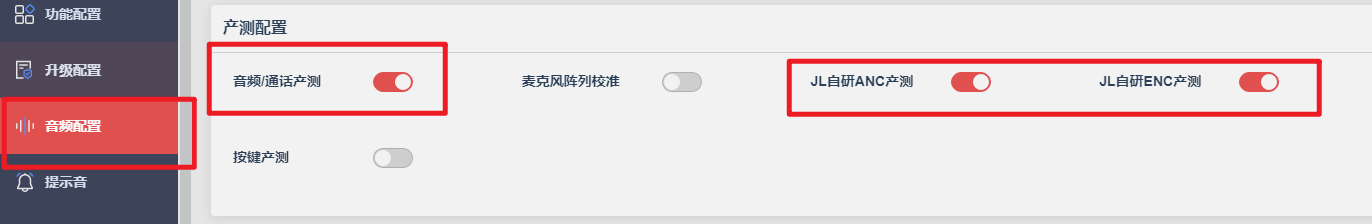

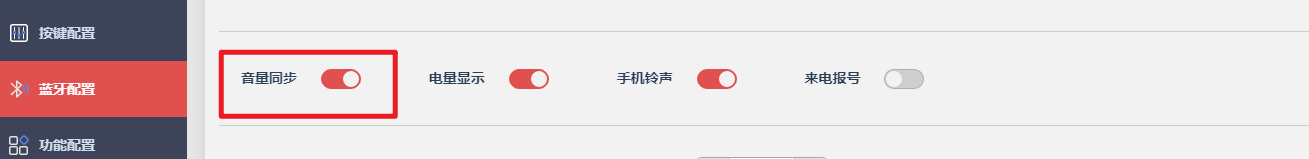

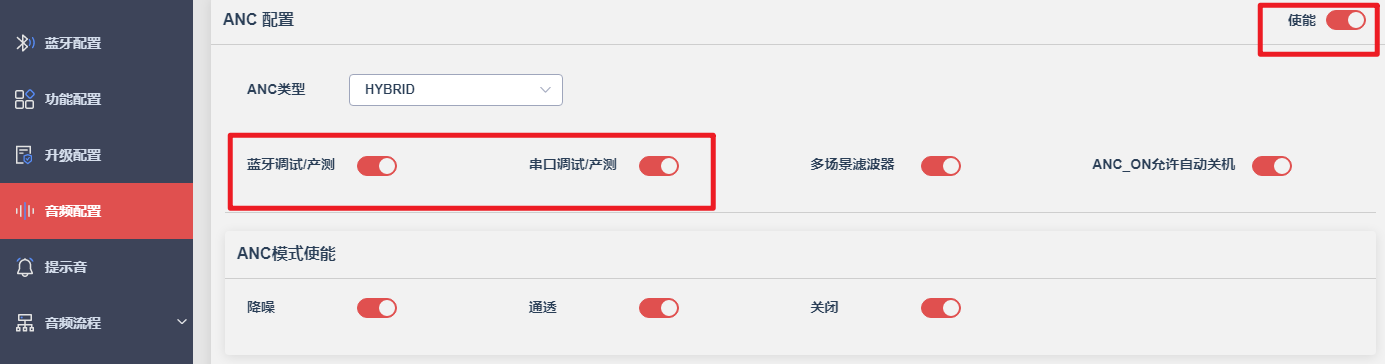

文档具有滞后性，可视化SDK判断是否支持π-HAT产测，要确认有下面的控件，打开即可用

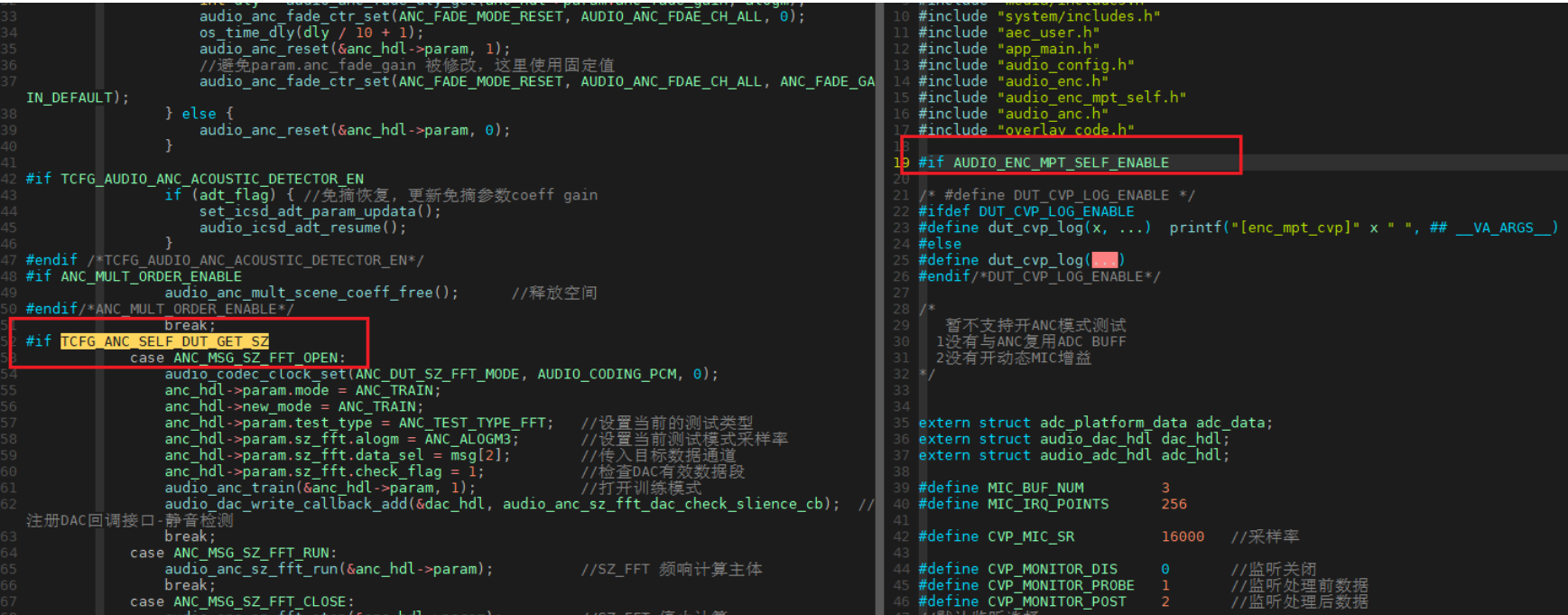

（或者代码确认有下面的宏）
5.产测说明
1、 JL-HAT产测治具设计要求
JL-HAT产测治具设计要求.docx
2、JL-HAT产测指导文档说明
π-HAT MP TOOL量产工具用户指南V2.2（20250328).pdf.md)
3、简易步骤
5步骤快速搭建环境.pdf
升级串口板.pdf
4、产测相关软件（均需下载）
1. 产测操作软件：ANC产测-20250916_1050.zip 2. 串口板升级软件：new_anc_tools_20240816-每次连接都走加密流程.zip 3. 工程模板：TWS hybrid 一拖二 新开工程（添加回采1）.rar 4. 曲线汇总查看软件：汇总工具-20240119_1016.zip 5. 耳机软件：非可视化SDK要开的宏【普通SDK要开的宏.pdf】，可视化SDK【看上面】 5、产测通用协议相关文档(文档前标有支持的SDK版本，使用前对下是否支持)
测麦指令
①JL耳机方案麦克风声学测试指令_V1.0.pdf
②JL耳机方案麦克风声学测试指令_V2.0.pdf
ANC产测协议
①JL ANC_产测设备通信协议v2.3.5.pdf
②开关RTANC快速验证指令.pdf
二、大公模生产测试方案

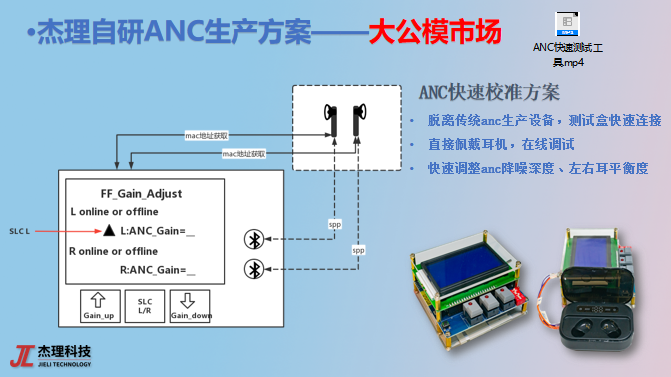

- 测试盒ANC快速校准 视频示例：ANC快速测试工具 .mp4
