TIMER

📎 原始文档：https://www.kdocs.cn/l/clz7XRyAheQk TIMER

概述 Timer是一个集合了定时/计数/捕获功能于一体的多功能定时器。
它的驱动源可以选择片内时钟或片外信号。
它带有一个可配置的最高达 64 的异步预分频器，用于扩展定时时间或片外信号的最高频率。
它还具有上升沿/下降沿捕获功能，可以方便的对片外信号的高电平/低电平宽度进行测量。

芯片产品介绍

芯片	位数	捕获模式	反向输出	IOMAP
AC695X	16	向上/向下	有	支持
AC696X	16	向上/向下	有	支持
AC701X	32	向上/向下	有	支持

寄存器说明

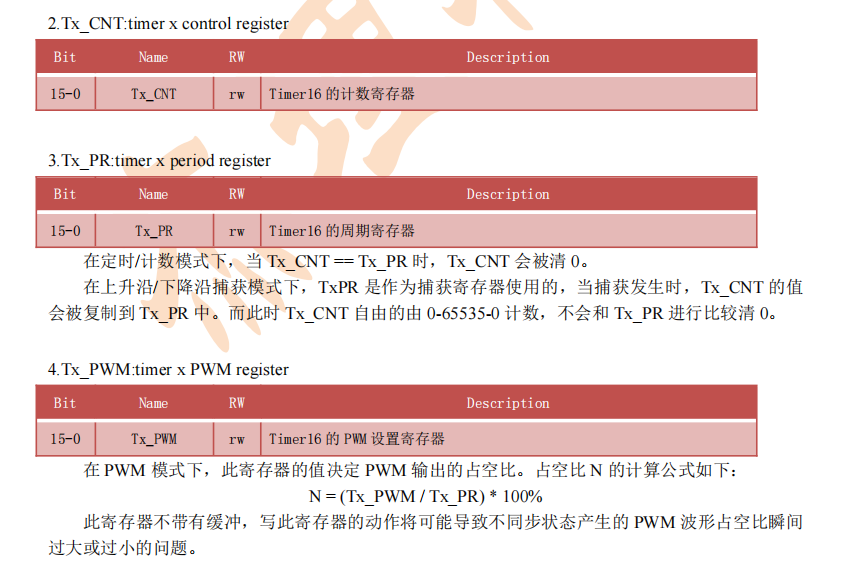

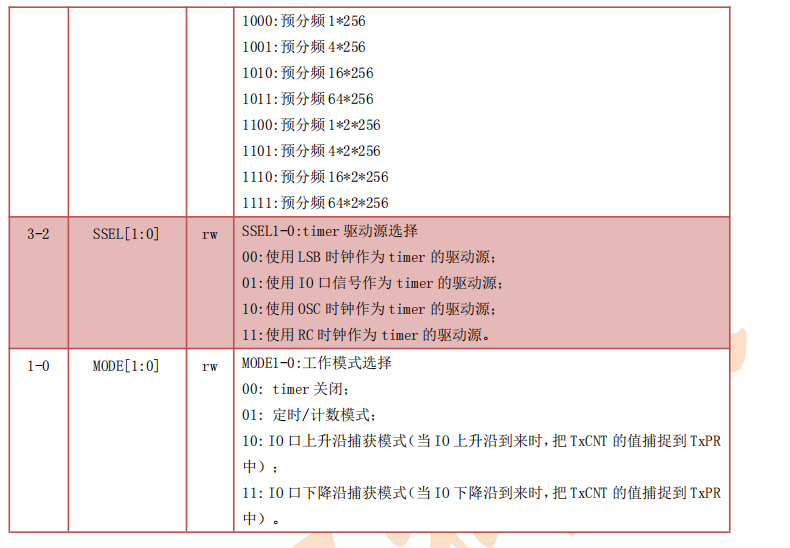

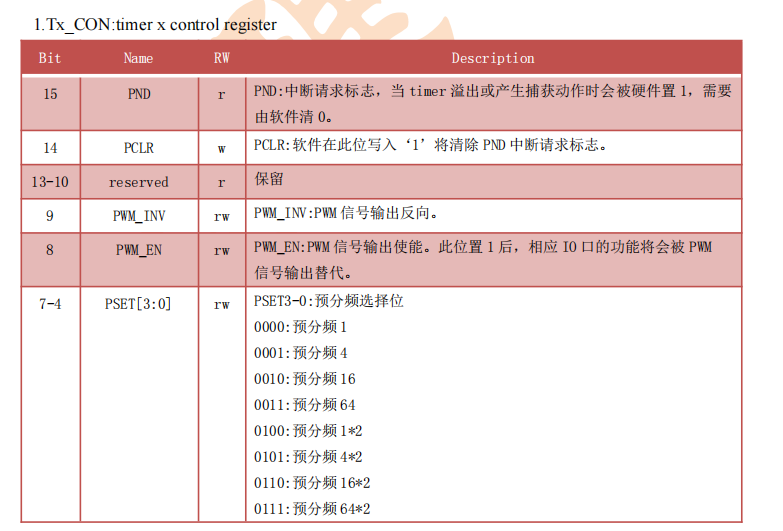

寄存器说明，此处以695数据手册举例
定时器应用
定时功能（此处以696，led7_timer.c文件举例）

static void timer2_isr()
{
    //local_irq_disable();     //需要极准确的定时效果时开启
    TIMER_CON |= BIT(14);      //清中断标志位
    //用户自定义代码
    //......
    //local_irq_enable();      //需要极准确的定时效果时开启
}

int led7_timer_init()
{
    u32 prd_cnt;
    u8 index;

    printf("------------%s :%d", __func__, __LINE__);

    for (index = 0; index < (sizeof(timer_div) / sizeof(timer_div[0])); index++) {
        prd_cnt = TIMER_UNIT_MS * (APP_TIMER_CLK / 1000) / timer_div[index];
        if (prd_cnt > MIN_TIME_CNT && prd_cnt < MAX_TIME_CNT) {
            break;
        }
    }
    __this->index   = index;
    __this->prd     = prd_cnt;

    TIMER_CNT = 0;
    TIMER_PRD = prd_cnt; //1ms
    request_irq(TIMER_VETOR, 6, timer2_isr, 0); //最高优先级7,需要极准确的定时效果时开启
    TIMER_CON = (index << 4) | BIT(0) | BIT(3);

    printf("PRD : 0x%x / %d", TIMER_PRD, clk_get("timer"));

    return 0;
}

701N V160 timer demo

extern const int CONFIG_CPU_UNMASK_IRQ_ENABLE;//需要极准确的定时效果时开启不可屏蔽中断
static JL_TIMER_TypeDef *TIMER = NULL;
static int irq_id = -1;
#define TIMER_UNIT_US           100//设置中断时间，单位us
#define MAX_TIME_CNT 0x7fff //分频准确范围，更具实际情况调整
#define MIN_TIME_CNT 0x0030
static const u16 timer_div[] = {
    /*0000*/    1,
    /*0001*/    4,
    /*0010*/    16,
    /*0011*/    64,
    /*0100*/    2,
    /*0101*/    8,
    /*0110*/    32,
    /*0111*/    128,
    /*1000*/    256,
    /*1001*/    4 * 256,
    /*1010*/    16 * 256,
    /*1011*/    64 * 256,
    /*1100*/    2 * 256,
    /*1101*/    8 * 256,
    /*1110*/    32 * 256,
    /*1111*/    128 * 256,
};

static u32 time_tick_cnt = 0;

SET_INTERRUPT
static void user_timer_isr()
{
    if(CONFIG_CPU_UNMASK_IRQ_ENABLE){
        unmask_enter_critical();
    }
    else{
        local_irq_disable();
    }
    TIMER->CON |= BIT(14);      //清中断标志位
    //用户自定义代码
    //......
    time_tick_cnt++;
    if(CONFIG_CPU_UNMASK_IRQ_ENABLE){
        unmask_exit_critical();
    }
    else{
        local_irq_enable();
    }
    if (time_tick_cnt % 10000 == 0)
    {
        printf("time_tick_cnt:%d\n", time_tick_cnt);
    }
}

static u8 timer_idle_query(void)
{
    return TIMER == NULL;
}

REGISTER_LP_TARGET(timer_lp_target) = {
    .name = "tiemr",
    .is_idle = timer_idle_query,
};

int user_timer_uninit();
int user_timer_init()
{
    u32 prd_cnt;
    u8 index;
    u32 app_timer_clk = 24000000;//时钟用STD24M

    user_timer_uninit();

    printf("------------%s :%d", __func__, __LINE__);
    printf("%d %d %d %d %d %d\n", JL_TIMER0->CON, JL_TIMER1->CON, JL_TIMER2->CON,
                                  JL_TIMER3->CON, JL_TIMER4->CON, JL_TIMER5->CON);

    /*if((JL_TIMER0->CON & 0x3) == 0) {
        TIMER = JL_TIMER0;
        irq_id = IRQ_TIME0_IDX;
    }
    else */if((JL_TIMER1->CON & 0x3) == 0) {
        TIMER = JL_TIMER1;
        irq_id = IRQ_TIME1_IDX;
    }
    else if((JL_TIMER2->CON & 0x3) == 0) {
        TIMER = JL_TIMER2;
        irq_id = IRQ_TIME2_IDX;
    }
    else if((JL_TIMER3->CON & 0x3) == 0) {
        TIMER = JL_TIMER3;
        irq_id = IRQ_TIME3_IDX;
    }
    else if((JL_TIMER4->CON & 0x3) == 0) {
        TIMER = JL_TIMER4;
        irq_id = IRQ_TIME4_IDX;
    }
    else if((JL_TIMER5->CON & 0x3) == 0) {
        TIMER = JL_TIMER5;
        irq_id = IRQ_TIME5_IDX;
    }
    else{
        return -1;
    }

    for (index = 0; index < (sizeof(timer_div) / sizeof(timer_div[0])); index++) {
        prd_cnt = TIMER_UNIT_US * (app_timer_clk / 1000000) / timer_div[index];
        if (prd_cnt > MIN_TIME_CNT && prd_cnt < MAX_TIME_CNT) {
            break;
        }
    }
    printf("irq_id %d PRD : 0x%x / %d", irq_id, prd_cnt, app_timer_clk);

    TIMER->CNT = 0;
    TIMER->PRD = prd_cnt - 1;
    request_irq(irq_id, 2, user_timer_isr, 0);
    if(CONFIG_CPU_UNMASK_IRQ_ENABLE){
        irq_unmask_set(irq_id, 1, 0);
    }
    TIMER->CON = (index << 4) | BIT(0) | BIT(11)| BIT(12);//BIT(11)| BIT(12)：时钟用STD24M

    printf("PRD : 0x%x / %d", prd_cnt, app_timer_clk);

    return 0;
}

int user_timer_uninit()
{
    if(TIMER == NULL){
        return 0;
    }
    TIMER->CON = BIT(14);
    unrequest_irq(irq_id);
    time_tick_cnt = 0;
    TIMER = NULL;
    return 0;
}

可视化timer demo
不可屏蔽中断(700N不支持)的修改见：项目帮助文档->7. 操作系统->7.10. 不可屏蔽中断demo

void timerx_irq_callback(int tid)
{
    static int count = 0;
    count++;
    if(count % 10000 == 0){
        printf("timerx_irq_callback\n");
    }
}

#include "gptimer.h"
static int tid = -1;
void user_timer_init(void)
{
    const struct gptimer_config gptimer = {
        .resolution_us = 100,//100us中断
        .irq_cb = timerx_irq_callback,//中断回调函数
        .irq_priority = 2,//中断优先级
        .tid = -1,//指定定时器id，-1为驱动自动选择空闲定时器
    };
    tid = gptimer_init(&gptimer);
    gptimer_start(tid);
}

int user_timer_uninit()
{
    if(tid != -1){
        gptimer_deinit(tid);
    }
}

拓展：定时器us级延时功能

捕捉功能

701NDemo 双边沿捕获功能
代码：JL701N音箱问题整理.otl

#include "asm/includes.h"
#include "timer.h"
#include "generic/gpio.h"
#include "asm/mcpwm.h"

static u8 timer_io_port = IO_PORTC_08;
static u32 timer5_clk_set;

___interrupt void timer5_double_edge_isr(void)
{
    JL_TIMER5->CON |= BIT(14);  // 清中断标志位
    u32 timer_cnt = JL_TIMER5->PRD;
    JL_TIMER5->CNT = 0;         // 清计数器

    u32 cur_level_sustain_us = (u64)timer_cnt * 1000000 / timer5_clk_set;

    if(gpio_read(timer_io_port))
    {
        JL_TIMER5->CON |= (BIT(1) | BIT(0));// 如果当前为上升沿，则配置为下降沿触发
        printf("low_level cnt=%d, us=%d\n", timer_cnt, cur_level_sustain_us);
    }
    else
    {
        JL_TIMER5->CON &= ~BIT(0); // 如果当前为下降沿，则配置为上升沿触发
        printf("high_level cnt=%d, us=%d\n", timer_cnt, cur_level_sustain_us);

    }

}

void user_timer5_edge_capture_init(void)
{
    gpio_ich_sel_iutput_signal(timer_io_port, INPUT_CH_SIGNAL_TIMER5_CAPTURE, INPUT_CH_TYPE_GP_ICH);
    gpio_set_direction(timer_io_port, 1);
    gpio_set_die(timer_io_port, 1);
    gpio_set_pull_up(timer_io_port, 1);
    gpio_set_pull_down(timer_io_port, 0);

    request_irq(IRQ_TIME5_IDX, 5, timer5_double_edge_isr, 0);

    // 配置时钟源STD_24M为时钟源，配置分频系数为4，配置捕获模式端口为 IO Mux In，初始化为下降沿触发
    JL_TIMER5->CON = ((0b0110 << 10) | (0b0001 << 4) | BIT(1) | BIT(0));
    timer5_clk_set = 24000000 / 4;

    printf("timer5_edge_capture_init, timer5_clk_set=%d\n", timer5_clk_set);

    // 初始化一个mcpwm通道，用于测试验证用
    timer_pwm_init(JL_TIMER3, IO_PORTG_07, 1000, 2000);
}

696NDemo 代码：AC695N&AC696N&AC608N音箱问题整理.otl

//基于696程序  存在一些IO口无法做此功能，先测试，再画板 ！！！！！！
#define TIMER5                      7 //见irflt.h
#define CATCH_TIMER                 TIMER5
#define CATCH_IRQ_TIME_IDX          IRQ_TIME5_IDX
#define CATCH_TIME_REG              JL_TIMER5
#define CATCH_GPIO                  IO_PORTB_06
int num = 0;
void timer_ms()
{
    static int flag = 0;
    if(flag){
        gpio_set_pull_down(IO_PORTA_02,0);
        gpio_set_pull_up(IO_PORTA_02,0);
        gpio_set_direction(IO_PORTA_02,1);
        flag = 0;
    }
    else{
        gpio_set_pull_down(IO_PORTA_02,0);
        gpio_set_pull_up(IO_PORTA_02,0);
        gpio_set_direction(IO_PORTA_02,0);
        gpio_set_output_value(IO_PORTA_02,0);
        putchar('0');
        flag = 1;
    }
}
___interrupt
void timer_catch_isr(void)
{
    CATCH_TIME_REG->CON |= BIT(14);
    u16 bCap1 = CATCH_TIME_REG->PRD;     //上次中断到这次的时间，可以用于计时
    CATCH_TIME_REG->CNT = 0;
    num++;                               //计数
}

void timer_100ms()
{
    printf("num == %d\n",num);
    num = 0;
}

void timer_catch_init()
{
    printf("timer_catch_init\n");
    //IO口配置
    gpio_irflt_in(CATCH_GPIO);
    gpio_set_direction(CATCH_GPIO, 1);
    gpio_set_die(CATCH_GPIO, 1);
    gpio_set_pull_up(CATCH_GPIO, 1);
    gpio_set_pull_down(CATCH_GPIO, 0);
    //设置时钟
    SFR(JL_IOMAP->CON0, 5, 3, CATCH_TIMER);                           //TIMER5:7  irflt.h
    CATCH_TIME_REG->CON = 0;
    CATCH_TIME_REG->CON |= (0b10 << 2);                        //选择晶振时钟源：24MHz
    CATCH_TIME_REG->CON |= (0b0001 << 4);                    //时钟源4分频
    //设置周期，初始值，定时器模式
    CATCH_TIME_REG->PRD = OSC_Hz / (4 * 1000);
    CATCH_TIME_REG->CNT = CATCH_TIME_REG->PRD;
    CATCH_TIME_REG->CON |= BIT(14);
    CATCH_TIME_REG->CON |= (0b11 << 0);
    request_irq(CATCH_IRQ_TIME_IDX, 5, timer_catch_isr, 0);
    sys_timer_add(NULL,timer_100ms,100);                    //定时读取中断次数
    sys_timer_add(NULL,timer_ms,1);                         //设置生成波形，供中断采集，不准，非1ms
}

701_sdk

void io_ext_interrupt_test(void)
{
    set_io_ext_interrupt_cbfun(my_io_isr_cbfun);
    io_ext_interrupt_init(0, IO_PORTA_04, 1);
    io_ext_interrupt_init(1, IO_PORTB_01, 1);
    io_ext_interrupt_init(2, IO_PORTC_02, 1);
    io_ext_interrupt_init(3, IO_PORTG_01, 1);
    extern void wdt_clear();
    while (1) {
        wdt_clear();
    }
}

695NDemo 代码：AC695N&AC696N&AC608N音箱问题整理.otl

微秒延时使用的定时器 701_sdk

//ums timer
#define USER_UDELAY_TIMER JL_TIMER3//微秒延时使用的定时器 地址 可以其他的定时器
#define USER_UDELAY_TIMER_IRQ IRQ_TIME3_IDX//微秒延时使用的定时器 终端号

/**
 * @brief 初始化 自定义微秒延时定时器
 *
 */
void user_udelay_init(void){
    bit_clr_ie(USER_UDELAY_TIMER_IRQ);
}

/**
 * @brief 自定义微秒延时接口
 *
 * @param usec 延时时间 单位微秒
 */
__attribute__((weak)) void user_udelay(u32 usec){
    USER_UDELAY_TIMER->CON = BIT(14);//0x4000;
    USER_UDELAY_TIMER->CNT = 0;
    USER_UDELAY_TIMER->PRD = (24* usec/4)  ;//延时时间=时钟源频率/分频系数*计数次数
    USER_UDELAY_TIMER->CON = BIT(0)|BIT(3)|BIT(4);//BIT(0)定时计数模式 BIT(3):晶振为时钟源 BIT(4):4分频
    while ((USER_UDELAY_TIMER->CON & BIT(15)) == 0);
    USER_UDELAY_TIMER->CON = BIT(14);
}

void user_delay_us(u32 usec)
{
    user_udelay(usec);
}

PWM 重要参数介绍：占空比、频率

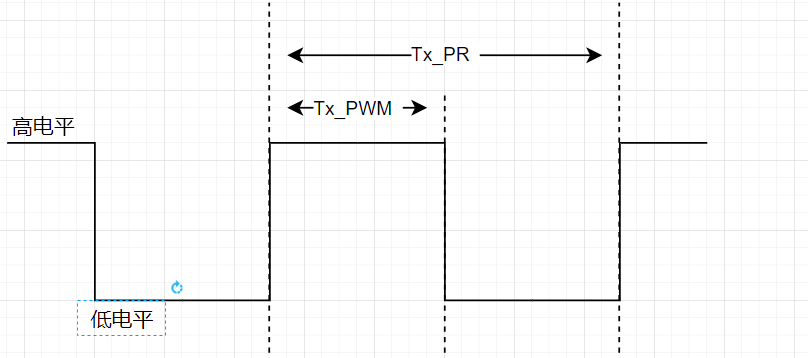

占空比：一个周期内高电平占整个周期的时间比。

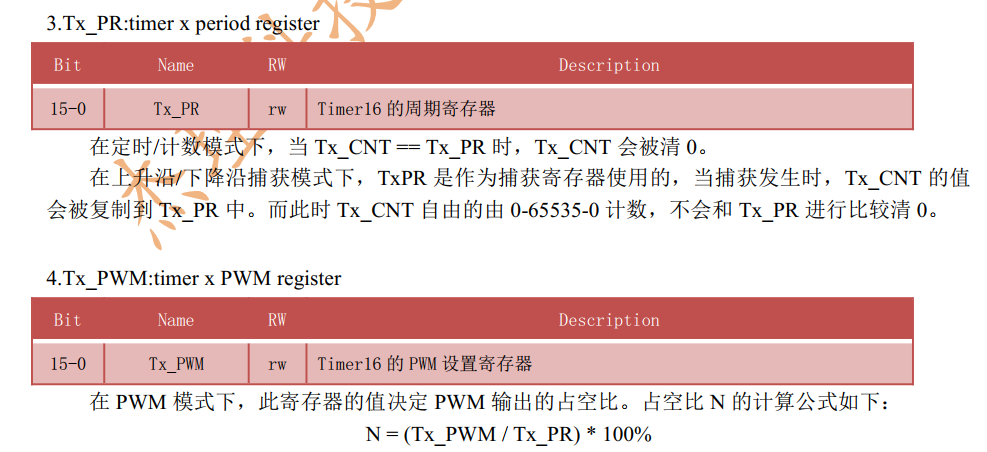

以AC695N为例子（下图寄存器）：输出的占空比取决于设置的我们两个寄存器Tx_PR，Tx_PWM的值。其Tx_PWM实际取决高电平的宽度(0~Tx_PR:0为占空比为0，一直低电平)。

占空比计算公式 N = (Tx_PWM / Tx_PR) * 100%

频率： PWM波形一般由一个固定的时钟控制产生，一般时钟的频率是固定的，所以有以下关系：时钟 = 频率 * 周期时间。
周期时间：就是一个周期内可以改变的精度，如果一个周期内有100个时间点，那占空比控制的精度就是1/100。
所以当提高频率时，占空比控制的精度就会下降。

参考代码：
使用mcpwm.c文件的timer_pwm_init函数产生。
timer_pwm_init函数介绍：

#define     OSC_Hz      24000000
/**
 * @param JL_TIMERx : JL_TIMER0/1/2/3/4/5
 * @param fre : 频率，单位Hz，不小于95
 * @param duty : 初始占空比，0~10000对应0~100%
 * @param port : pwm脚，可选硬件脚，也可选非硬件脚。(建议选择硬件引脚)
 * @param output_ch : 映射通道，当pwm脚选择非硬件脚时有效，这时我们给他分配output_channel 0/1/2
 */
int timer_pwm_init(JL_TIMER_TypeDef *JL_TIMERx, u32 fre, u32 duty, u32 port, int output_ch)
{
    u32 hw_port;
    switch ((u32)JL_TIMERx) {
    case (u32)JL_TIMER0 :
        hw_port = IO_PORTA_05;
        break;
    case (u32)JL_TIMER1 :
        hw_port = IO_PORTC_04;
        break;
    case (u32)JL_TIMER2 :
        hw_port = IO_PORTB_03;
        break;
    case (u32)JL_TIMER3 :
        bit_clr_ie(IRQ_TIME3_IDX);
        hw_port = IO_PORTB_05;
        break;
    case (u32)JL_TIMER4 :
        hw_port = IO_PORTA_01;
        break;
    case (u32)JL_TIMER5 :
        hw_port = IO_PORTB_07;
        break;
    default:
        return (-1);
    }
    if ((output_ch == (-1)) && (hw_port != port)) {
        //not support output_ch
        return (-1);
    }

    //初始化timer
    JL_TIMERx->CON = 0;
    JL_TIMERx->CON |= (0b10 << 2);                      //选择晶振时钟源：24MHz
    JL_TIMERx->CON |= (0b0001 << 4);                    //时钟源4分频
    JL_TIMERx->PRD = OSC_Hz / (4 * fre);                //设置周期
    JL_TIMERx->PWM = (JL_TIMERx->PRD * duty) / fre; //0~10000对应0~100g
    JL_TIMERx->CNT = 0;                                 //清计数值
    JL_TIMERx->CON |= (0b01 << 0);                      //计数模式

    if (hw_port == port) {
        gpio_set_die(hw_port, 1);
        gpio_set_pull_up(hw_port, 0);
        gpio_set_pull_down(hw_port, 0);
        gpio_set_direction(hw_port, 0);
        JL_TIMERx->CON |= BIT(8);                       //PWM使能
    } else {
        gpio_output_channle(port, output_ch);
        return 1;
    }
    return 0;
}

参数输入如上图所示，注意点如下：

每个定时器都对应一个固定的IO口，如TIMER1->IO_PORTA_12,如果在芯片上能找到对应定时器的对应脚则优先使用。没有对应IO口的情况下，则可以任选一个IO口，然后通过通道映射的方式来使选择的IO口产生PWM。示例：
timer_pwm_init(JL_TIMER3, 2000, 5000, IO_PORTB_05, 0); //对应IO口产生
timer_pwm_init(JL_TIMER3, 2000, 5000, IO_PORTB_04, CH2_T3_PWM_OUT); //通道映射
通道可以在gpio.h文件查询到，CHx_Tn_PWM_OUT,x代表通道x，n代表定时器，每个通道只能映射一个IO口，定时器必须跟选择的定时器一致。
备注：定时器无论是正常对应IO口输出，映射输出都只会产生一个PWM波形，由最后执行的函数为准，且映射输出时，定时器对应的IO口也会产生对应波形，所以最优先选择定时器对应的IO口，避免造成IO口浪费。
占空比，公版代码的占空比输入不是0-1000控制0-100%，如果需要改成此效果改此处： JL_TIMERx->PWM = (JL_TIMERx->PRD * duty) / 10000; //0~10000对应0~100%
时钟选择： JL_TIMERx->CON |= (0b10 << 2); //选择晶振时钟源：24MHz
公版SDK默认选择晶振时钟源，695，696均为24MHZ，608由于不带晶振的缘故需要选择系统时钟源，配置如下：
JL_TIMERx->CON |= (0b00 << 2); //选择系统时钟源
695，696的系统时钟源一般会比晶振时钟源的时钟高，695为60MHZ，如果需要产生高频率的PWM波形时可以改为系统时钟源。

DEMO

AC696X 对于使用 AC696X 需要 PWM 功能的，可以见如下参考例子，详情请见网盘链接：

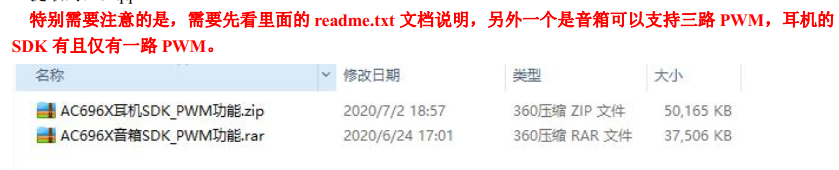

链接： https://pan.baidu.com/s/166ibbi08er-tHo5LVHr11Q
提取码： s2qq

TIMER

拓展：定时器us级延时功能

DEMO

FAQ
