无线话筒测试板使用介绍

📎 原始文档：https://www.kdocs.cn/l/ciD0le7z8dcYimagehttp://www.zh-jieli.com/

无线话筒测试板使用介绍

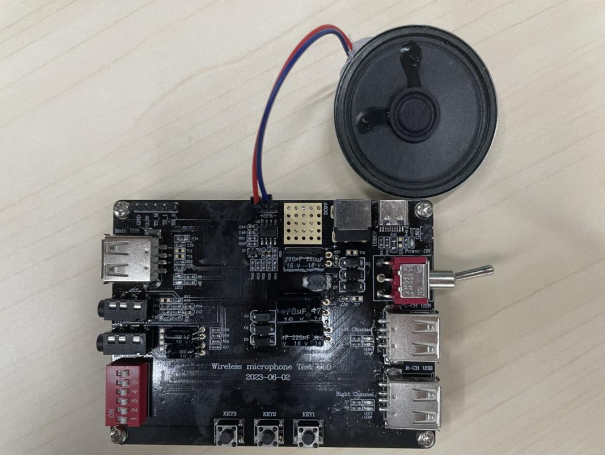

一．实物图


二，功能介绍

1，适用测试对象

适用于测试2T1和1T1无线话筒接收端工作是否正常。将测试板接上电源后，将实物图右侧的开关打开上电，将拨码4拨到on状态，进入 1T1测试模式，实物图右侧的left channel和right channel 的红灯都会常亮，拨码4拨到off状态，则进入2T1测试模式，实物图右侧的left channel 的蓝灯会常亮。均支持连接多个接收器同时测试，只要接收器打开了，就能连上。测试板支持连接蓝牙，插SD 卡，插U盘（实物图右上角Main USB），LINEIN输入，来作为音频输入源。当测试板连上无线接收器之后，音频就会输出到接收器并且测试板本身也可以同时将音频输出到喇叭或者耳机孔。

2，供电

可适用实物图右上角DC9V或者TYPE-C 口供电。

3,按键

按键是用来控制音频输入的，KEY1是暂停播放，KEY2和KEY3是上下曲和加减音量。
