如何测试验证手表通话系统的语音失真 V1.0

Hawkeye 2022.07.15 测试目的：测试手表通话系统的语音信号失真情况。
测试方法：先测试系统总的语音信号传输失真（喇叭失真+麦失真+腔体失真），然后再分步测试每个环节的失真。
测试前提：音频功放输出的电信号失真度在0 . 1%以内。
测试标准：人声的主要频段，系统总的语音传输失真控制在3%以内。

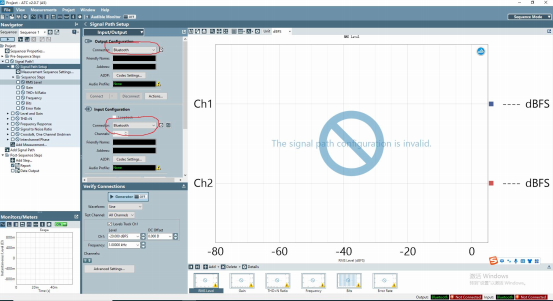

1.设置AP 的输出通道和输入通道均为Bluetooth。

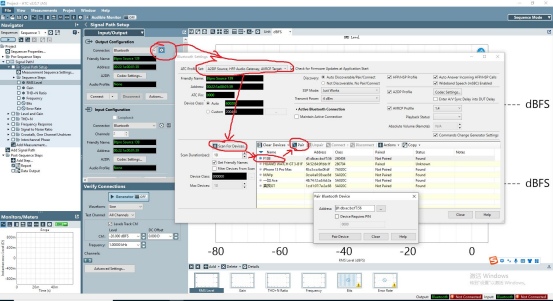

image 2.点击Bluetooth右边的小图标，弹出对话框，选择HFP蓝牙协议，点击搜索蓝牙，选择对应的蓝牙名字连接蓝牙。
image 版权所有，侵权必究 1
地址：深圳市南山区艺园路202号马家龙文体中心B座4F
电话：0755-26499936 传真：0755-86540096
网站：www.zh-jieli.com

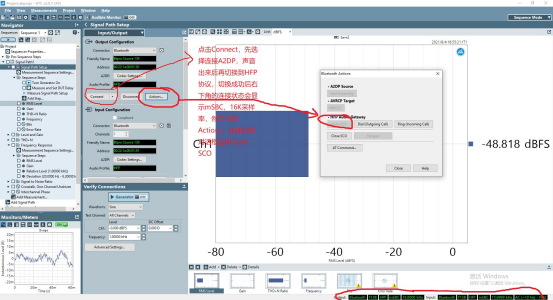

3.点击Connect，从下拉列表中选择A2DP协议，成功连接后右下角会显示设备的连接状态（A2DP SBC 48kHz 采样率），再切换到HFP协议，点击Actions，在弹出的对话框点击Open SCO，设置成功后右下角会显示 HFP mSBC 16kHz采样率。

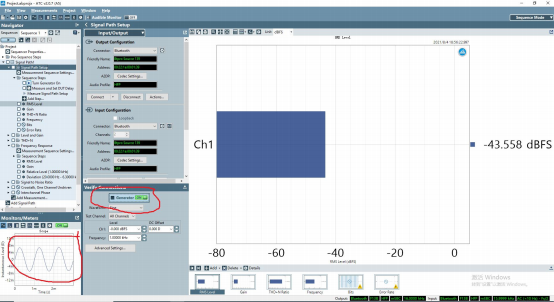

image 4.点击Generator,然后观察左下角的示波器窗口是否有波形出来，确保蓝牙输出和蓝牙输入通道信号传输正常。
image 版权所有，侵权必究 2

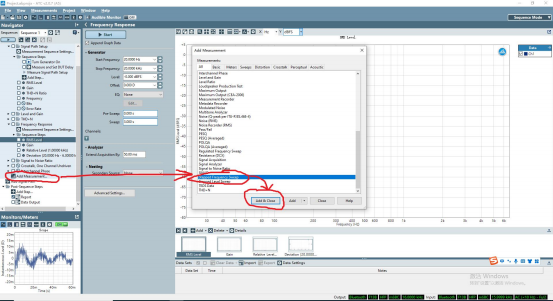

5.添加步进扫频测试项目。 点击add measurement--> Stepped Frequency Sweep--> Add&Close。

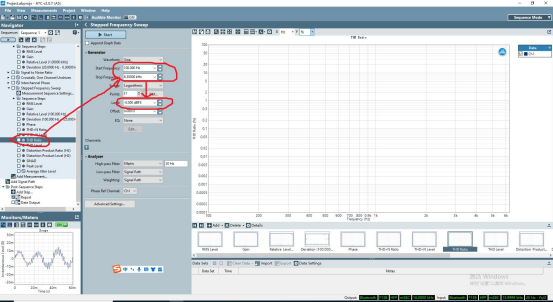

image 6.在Stepped Frequency Sweep里面找到THD Ratio测试项目，点击打开，设置测试参数，扫频开始频率l00Hz，截止频率6.3kHz， Level设置-0dBFS。
image 版权所有，侵权必究 3

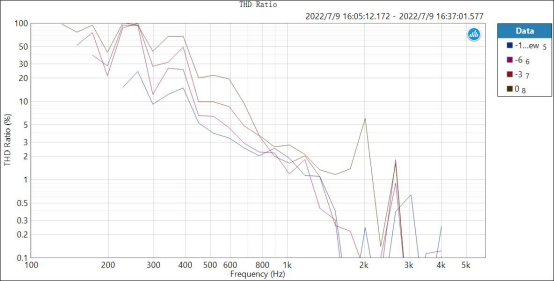

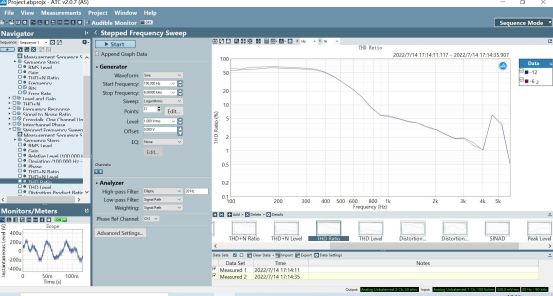

7.点击Start，获取测试结果。 多测试几个不同音量Level 的THD ratio 曲线。

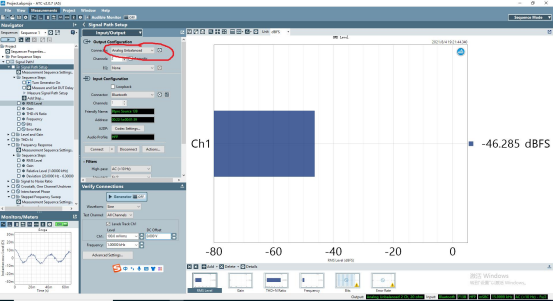

image 8.测试麦克风的失真情况。更改AP输出通道为模拟非平衡，使用消音室的喇叭发出扫频声音，手表的麦回采。
image 版权所有，侵权必究 4

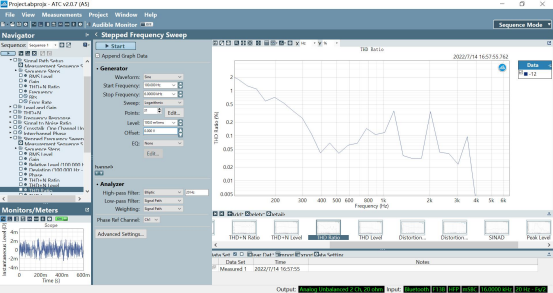

9.点击Start测试获取麦的失真曲线。

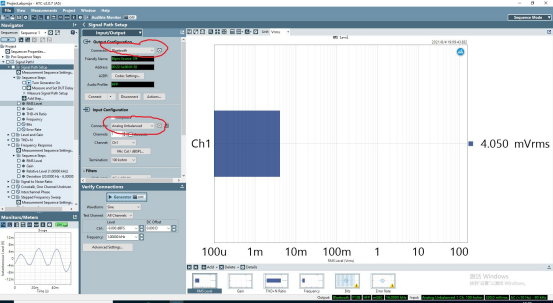

image l0 .测试喇叭的失真情况。设置输出通道为Bluetooth，输入通道为Analog Unbalanced，手表喇叭发声扫频信号，消音室人工耳回采。
image 版权所有，侵权必究 5

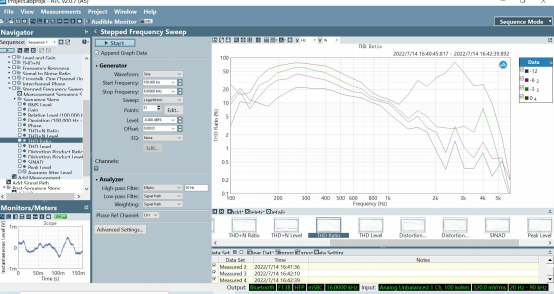

11.点击Start测试获取喇叭THD Ratio 曲线。
image 12.将喇叭从模具取出来再测试一遍喇叭单体的失真度，对比装在模具里面的失真度，可以知道模具腔体对失真度造成了多少影响。步骤 10和11再做一次。
image 13.将麦克风从模具取出来再测试一遍麦克风的失真度，对比装在模具里面的失真度，可以知道模具腔体对失真度造成了多少影响。步骤8和9再做一次。 由于步骤9测试到麦克风失真度在0 .5%以内，所以无需再次测试单体情况。
版权所有，侵权必究 6

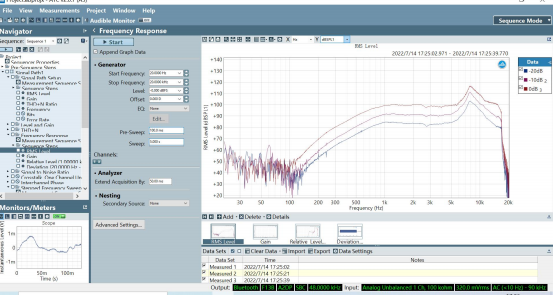

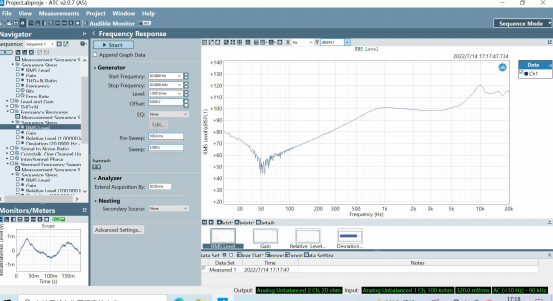

l4 .喇叭整机频响测试结果。


l5 .喇叭单体频响测试结果。
