简要调音步骤指引（可视化）

📎 原始文档：https://www.kdocs.cn/l/cj2NZqfwRGUD 简要调音步骤指引（可视化）

工程端

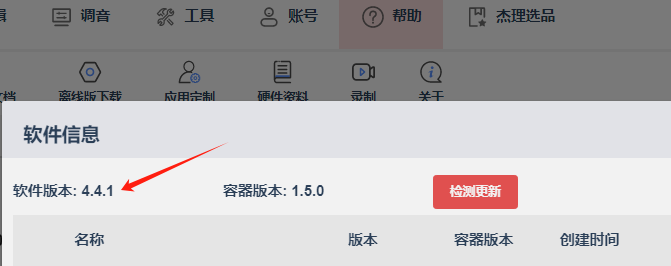

  1. 工具版本 JLStudio的版本需要更新至4.4.1及以上

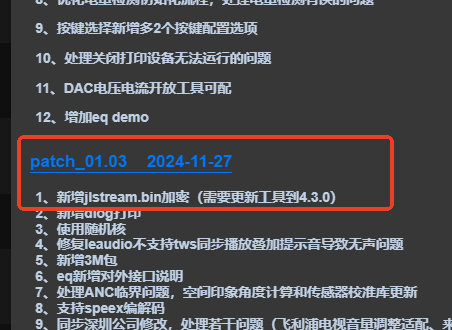

  2. SDK版本 不同系列的SDK的版本不同，请查看patch日志，如下图所示，TWS耳机AC701N_3.0.0 (patch_01.03)及以上版本才支持jlstream.bin加密功能。

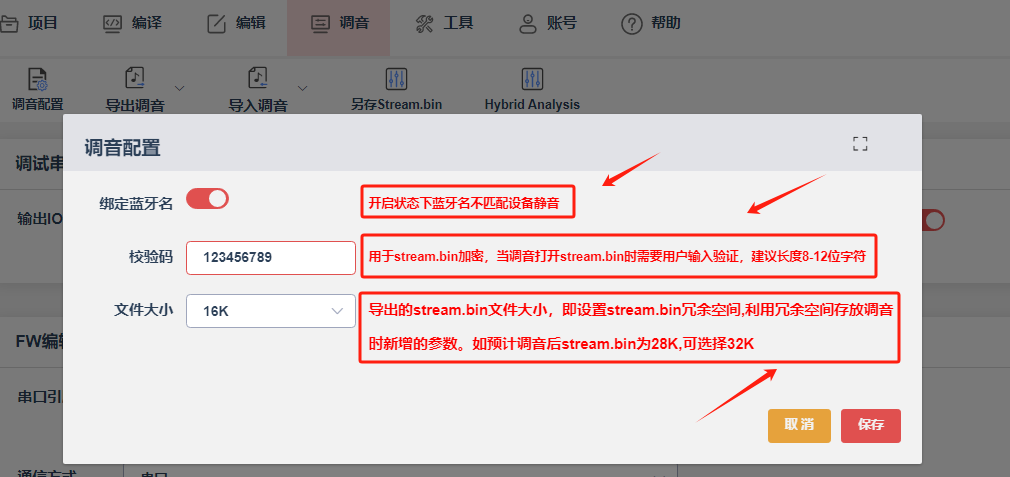

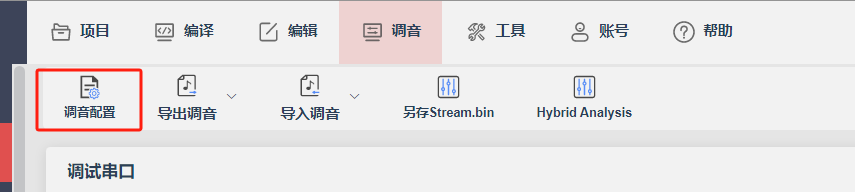

  3. 调音配置 imageimage

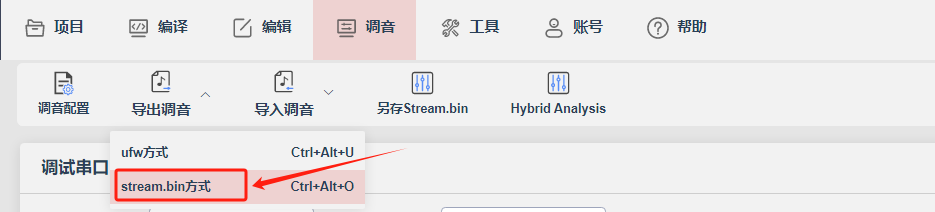

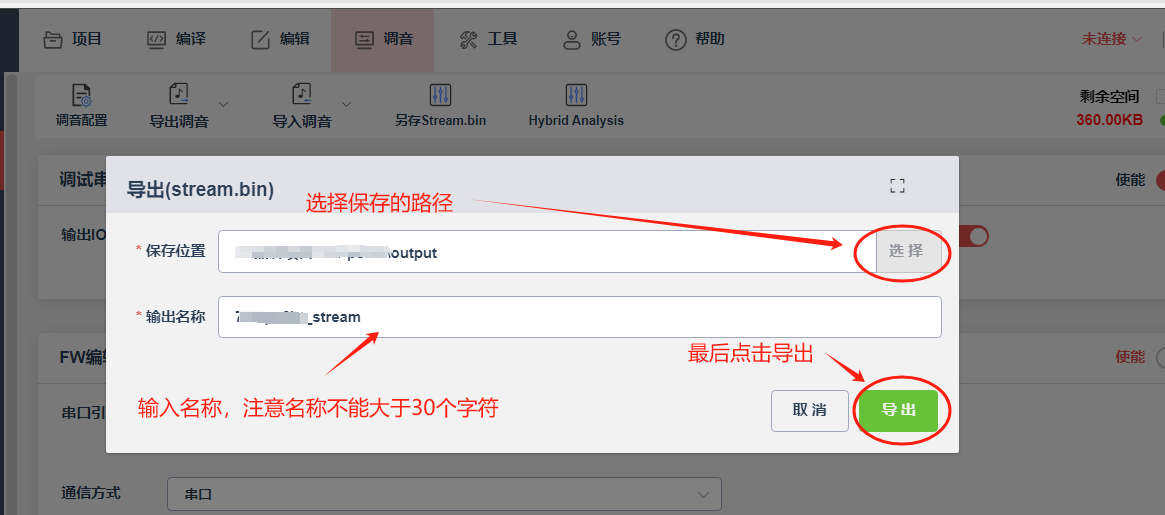

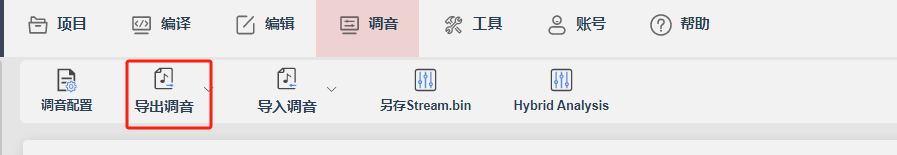

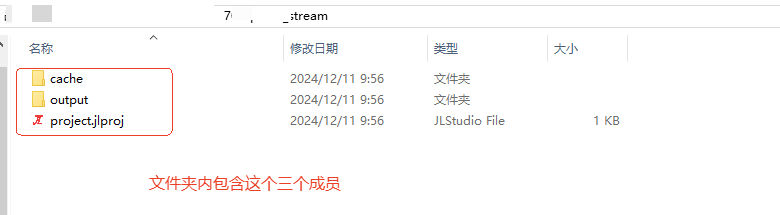

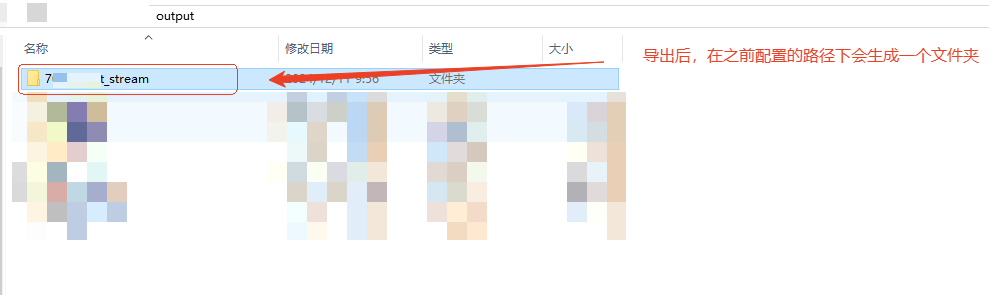

  4. 导出调音项目 imageimageimageimageimage 最后请将导出的“调音项目“打包发给调试端。
  5. 下载离线工具 如果调试端已经安装了可视化工具，则忽略这一步。
    由于调试端需要使用杰理可视化工具才能进行调音，为了方便调试端调音，工程端可以提供一个离线版的可视化工具《JLStudio_Offline》给调试端。

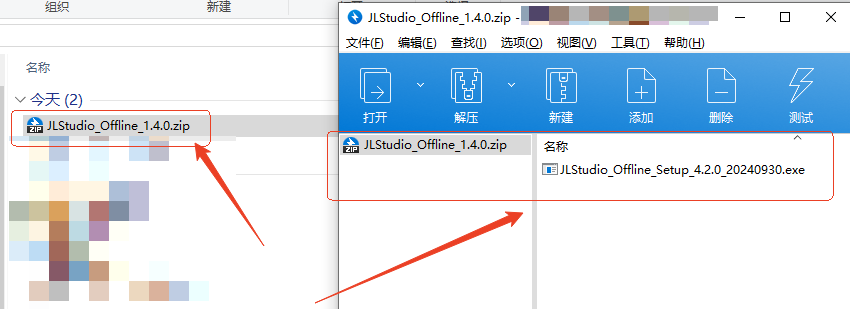

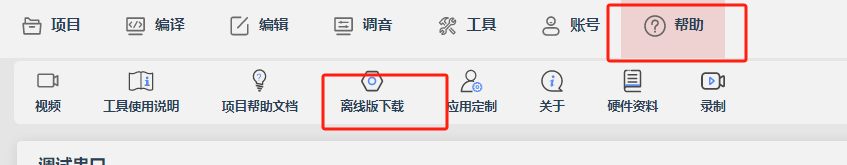

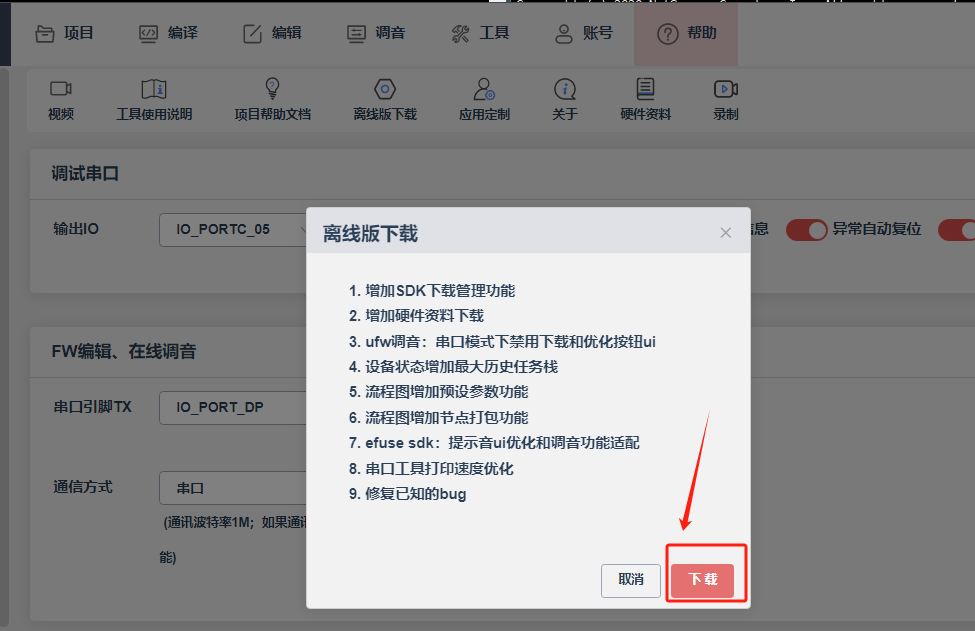

    imageimage 下载完成后会在保存的路径生成一个压缩包，压缩包内部是一个.exe安装包，将该压缩包发给调试端。

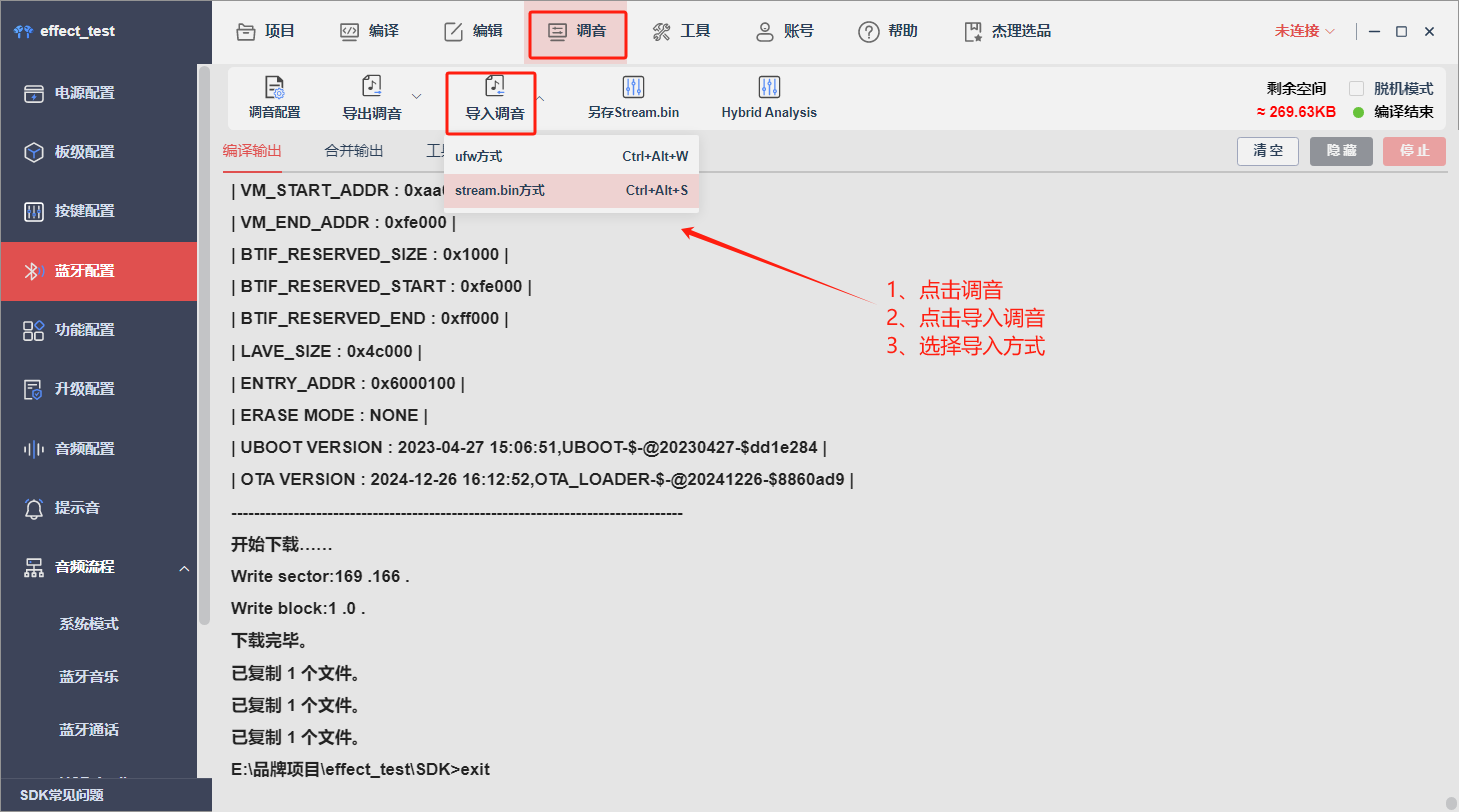

  6. 导入调音项目 点击”调音“，点击“导入调音”，选择“导入方式”

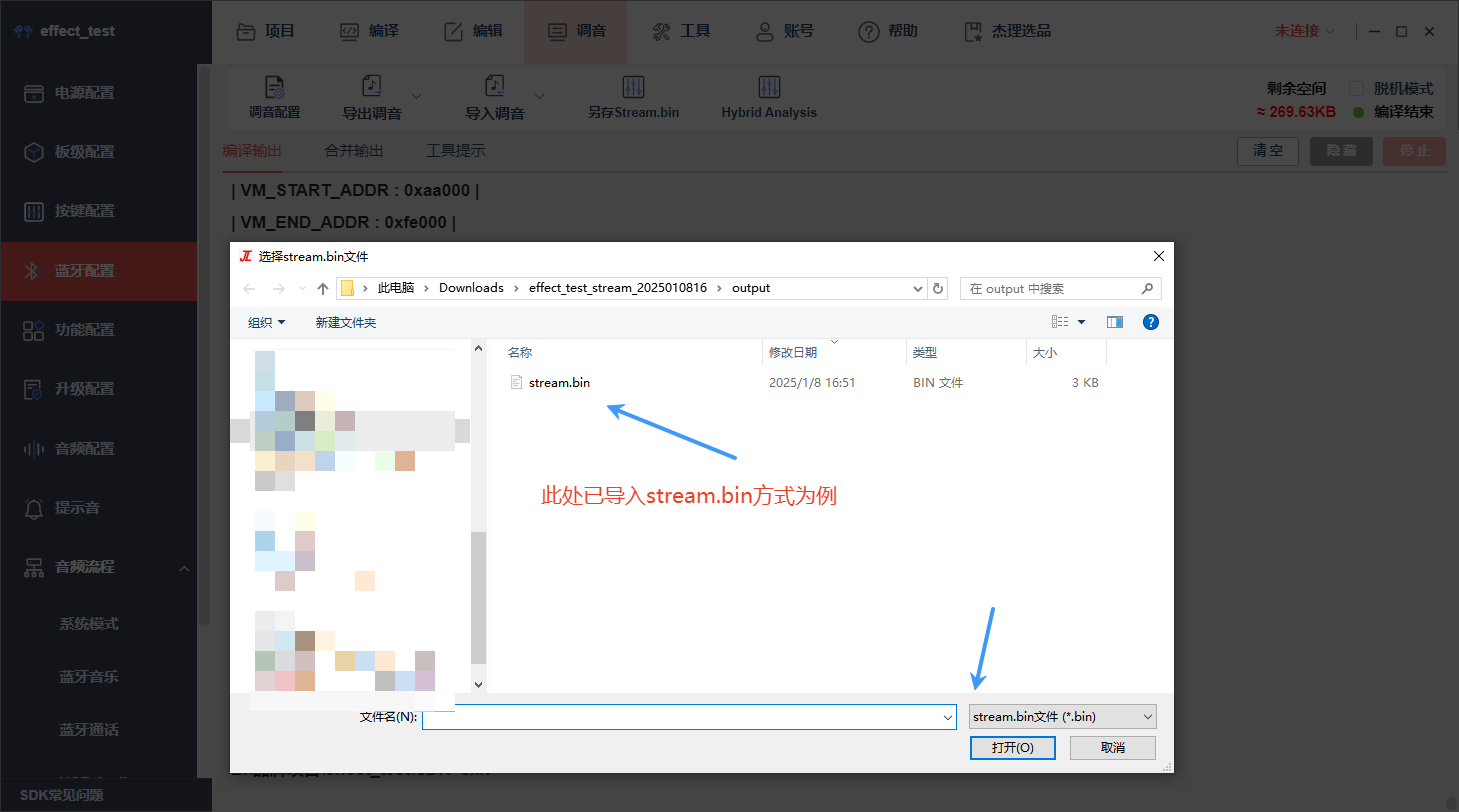

    image 以导入stream.bin方式为例

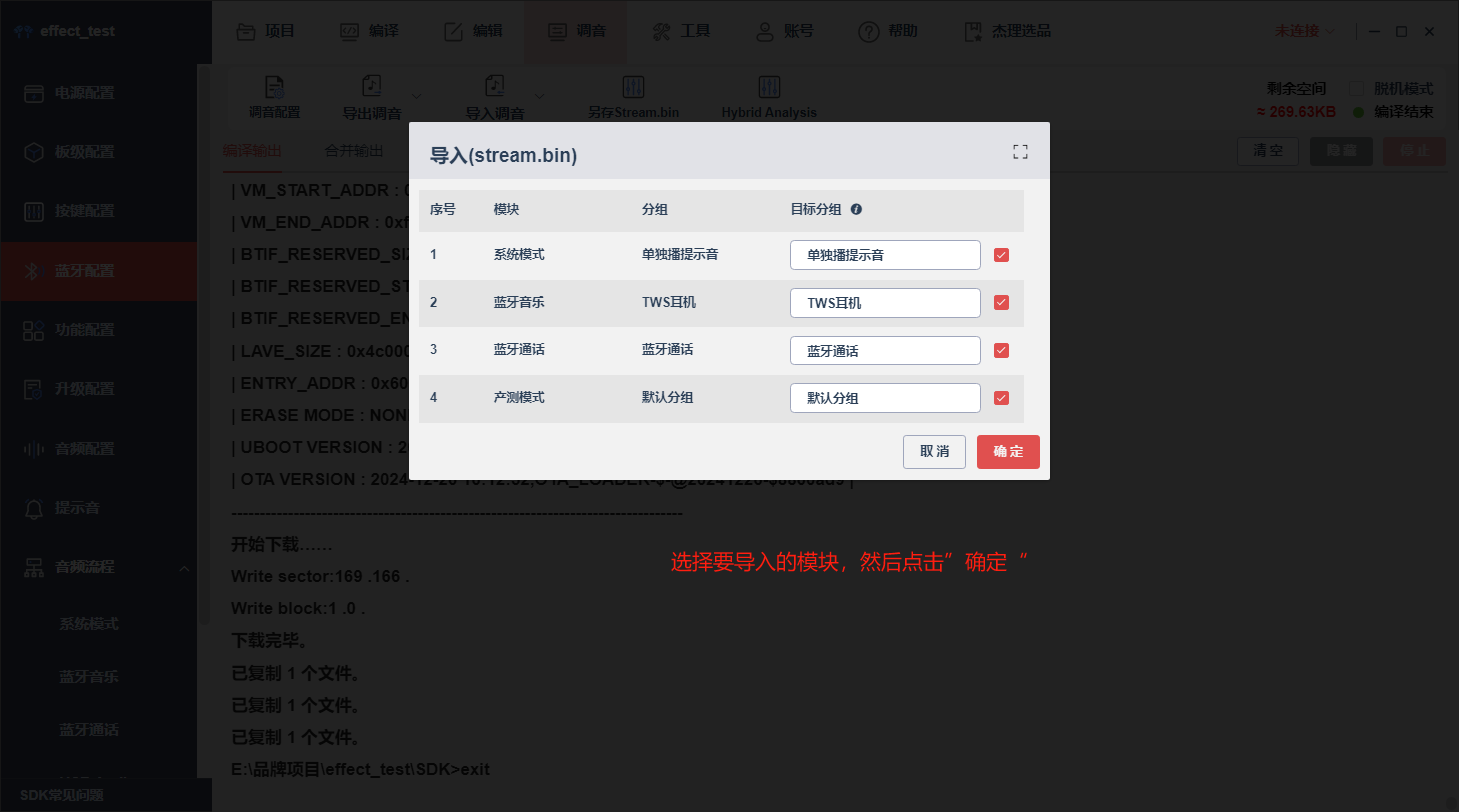

    image 选择需要导入的模块

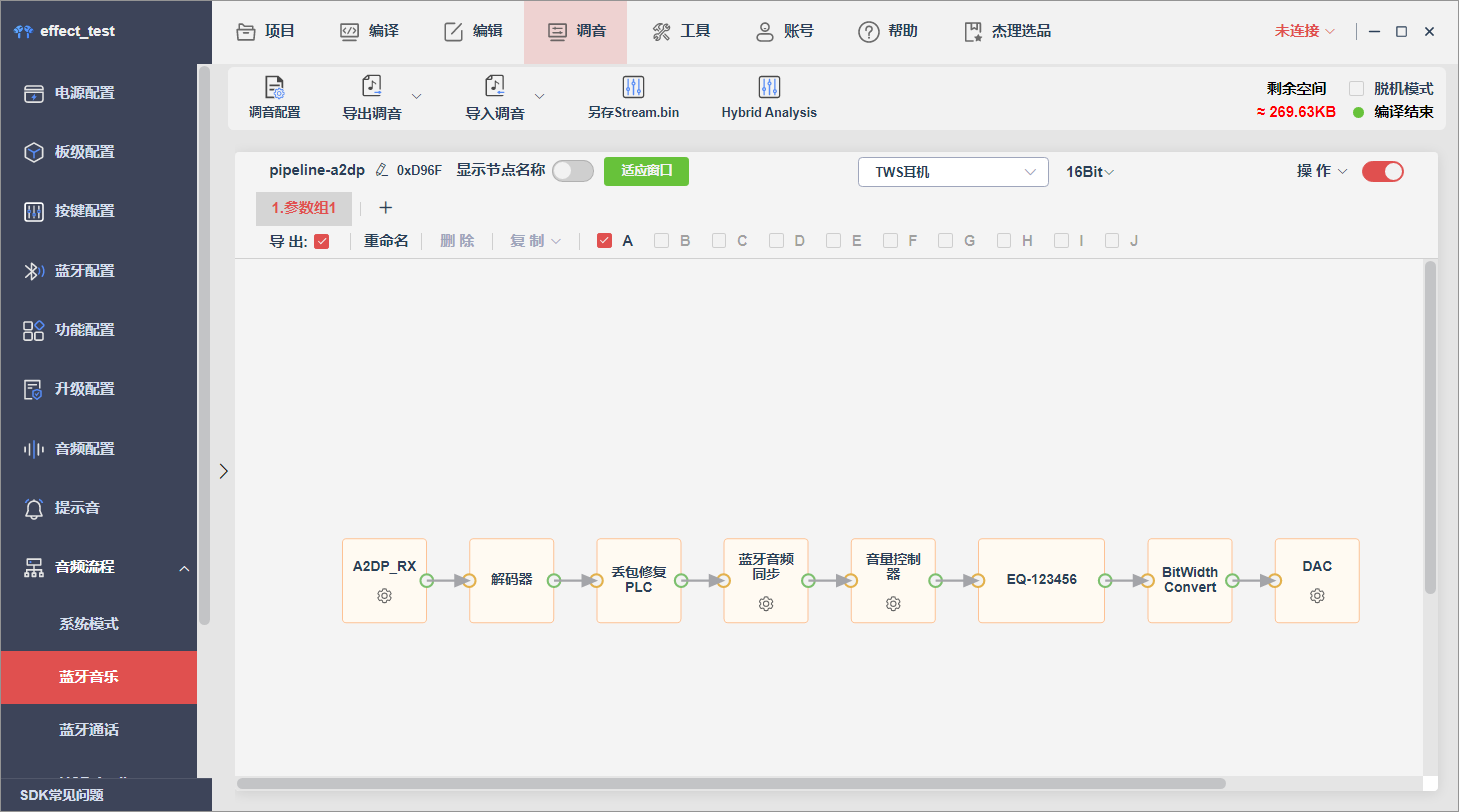

    image 点击确定后，显示如下：

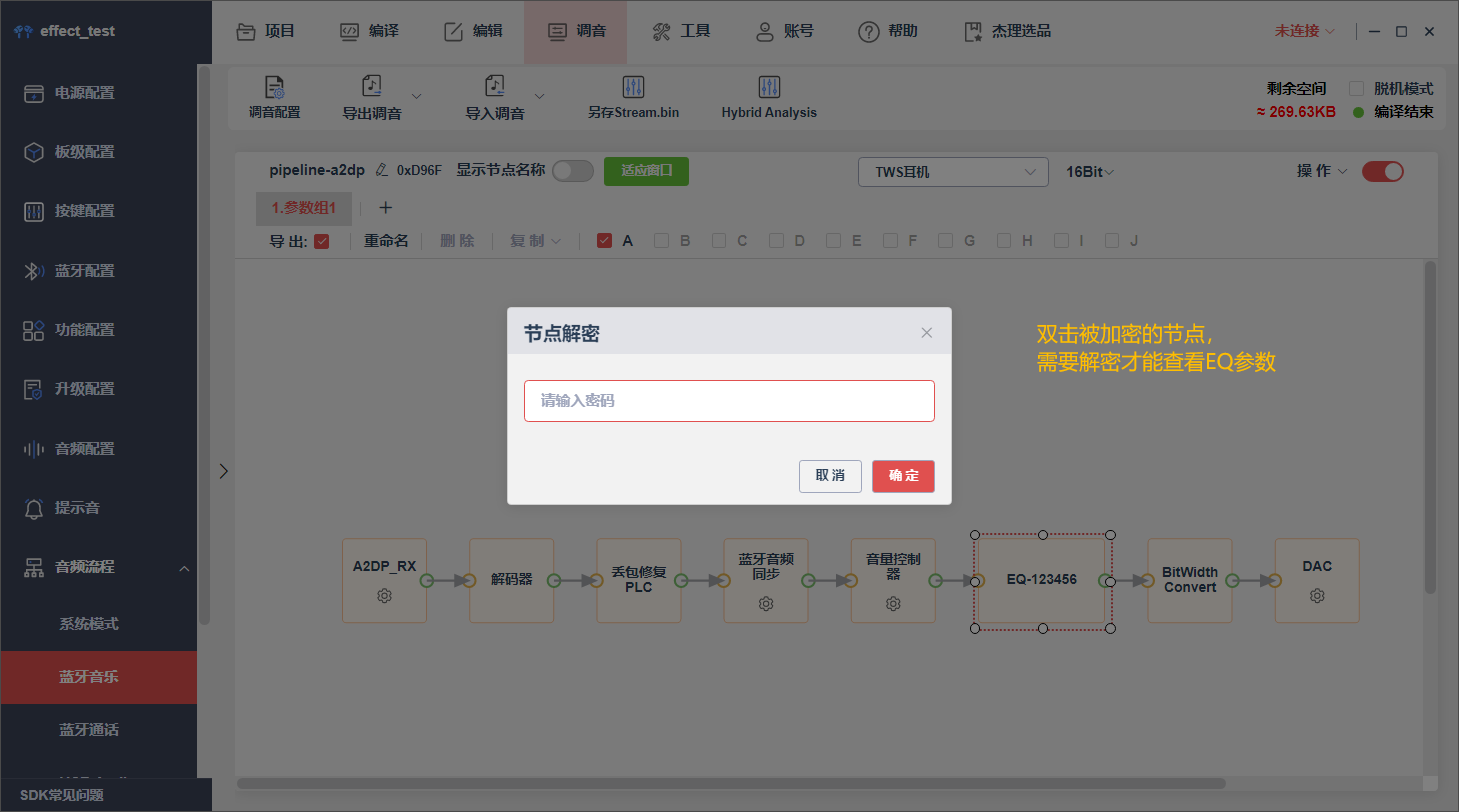

    image 双击被加密的节点”EQ-12345“，需要输入密码解密才能查看EQ参数

调试端

  1. 安装环境 如果调试端已经安装了可视化工具，则忽略这一步。
    双击安装包安装离线版的可视化工具《JLStudio_Offline》，该安装包请联系工程端提供。

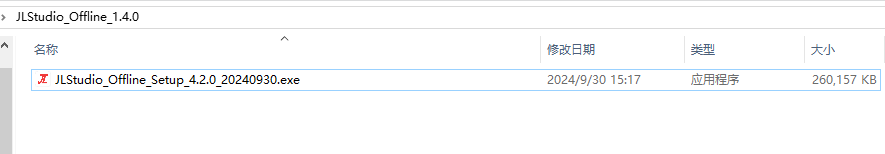

    image JLStudio_Offline的版本需要更新至4.4.1及以上

  2. 视频学习 如果你对可视化工具《JLStudio_Offline》的使用已经达到炉火纯青，则忽略这一步。

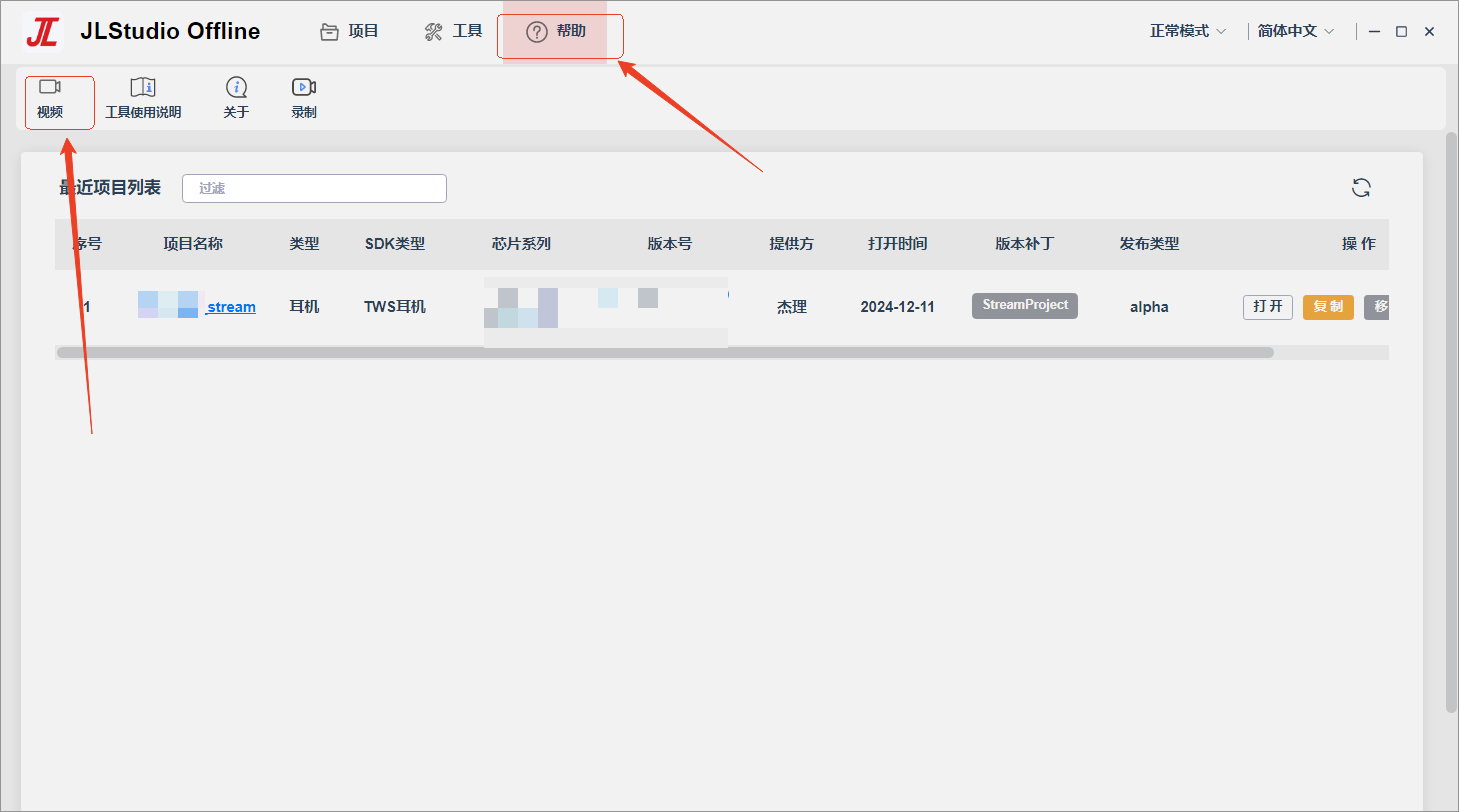

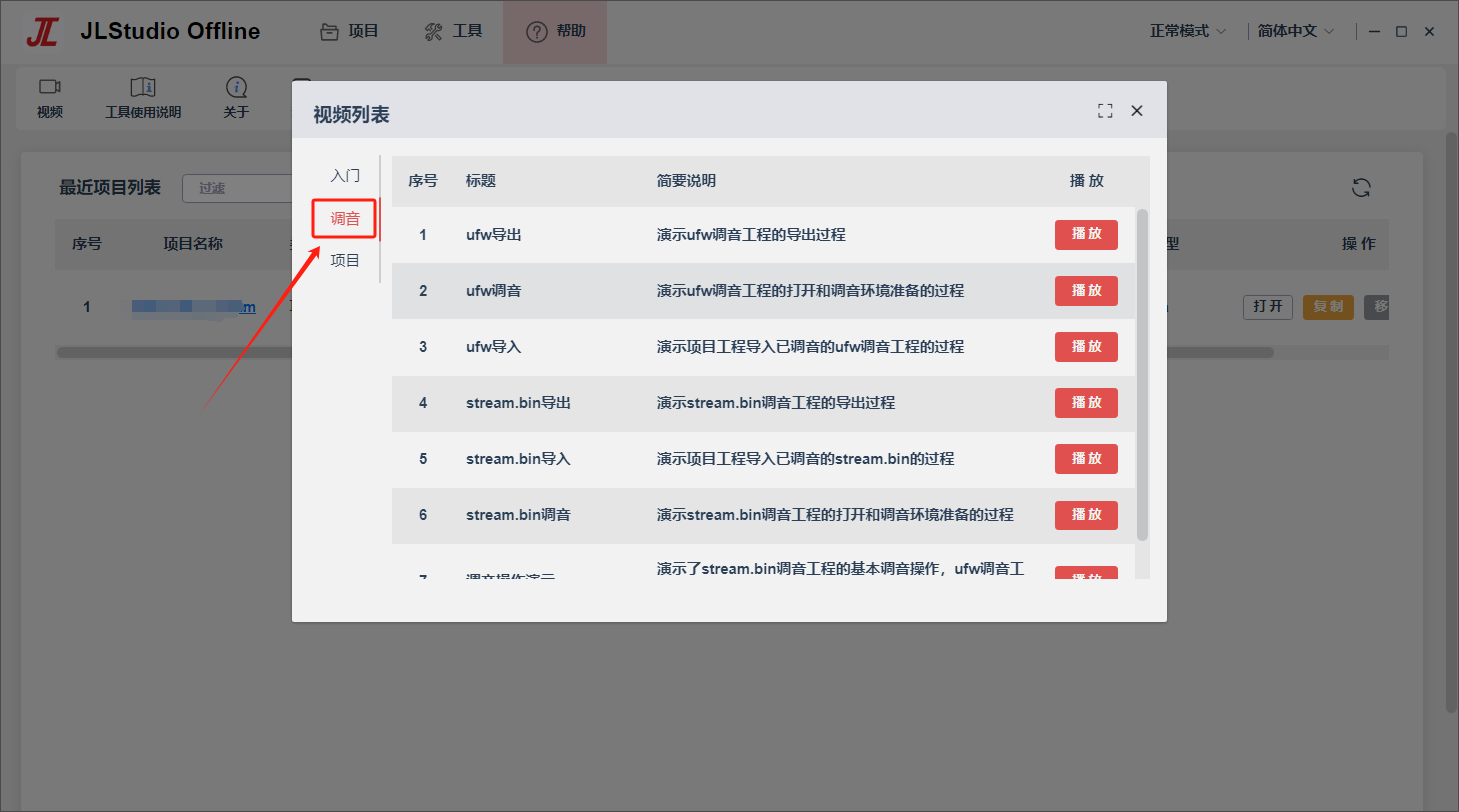

    image 如下图，有很多学习视频

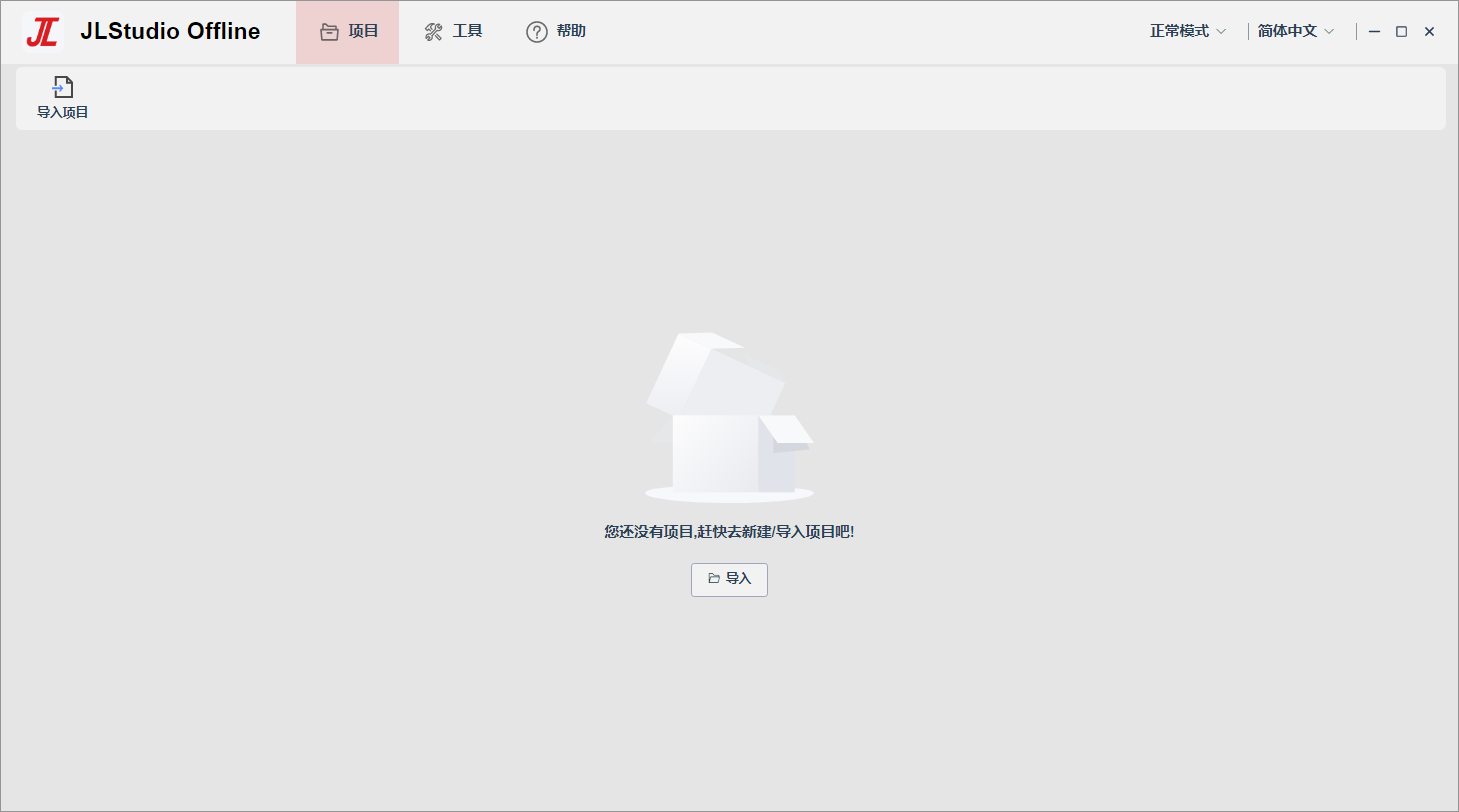

  3. 导入调音项目 打开离线版的可视化工具《JLStudio_Offline》，如下图

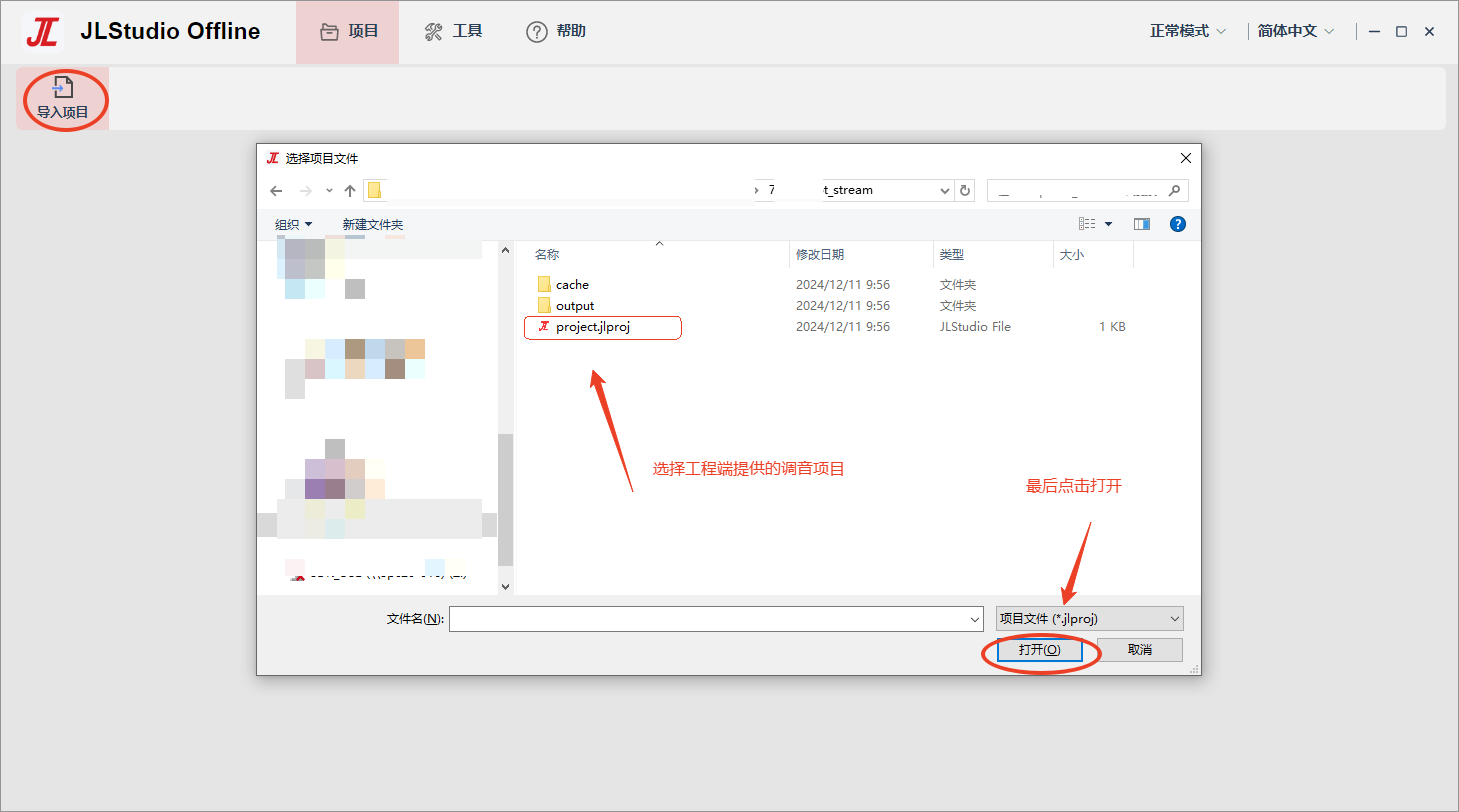

    image 点击左上角的”导入项目“，选择工程端提供的“调音项目”

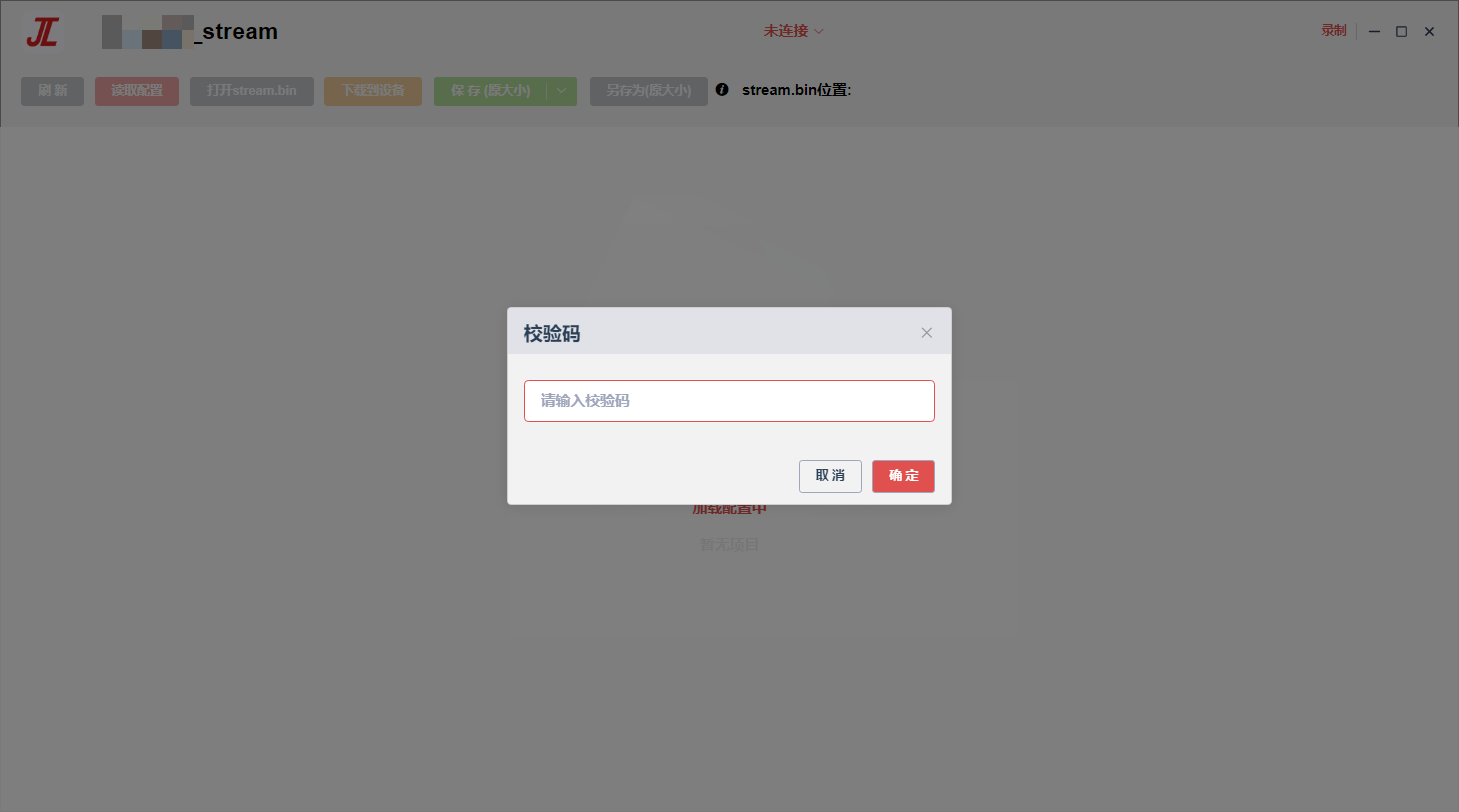

    image 如果工程端提供的”调音项目“配置了校验码进行加密，那么打开后会显示下图界面：

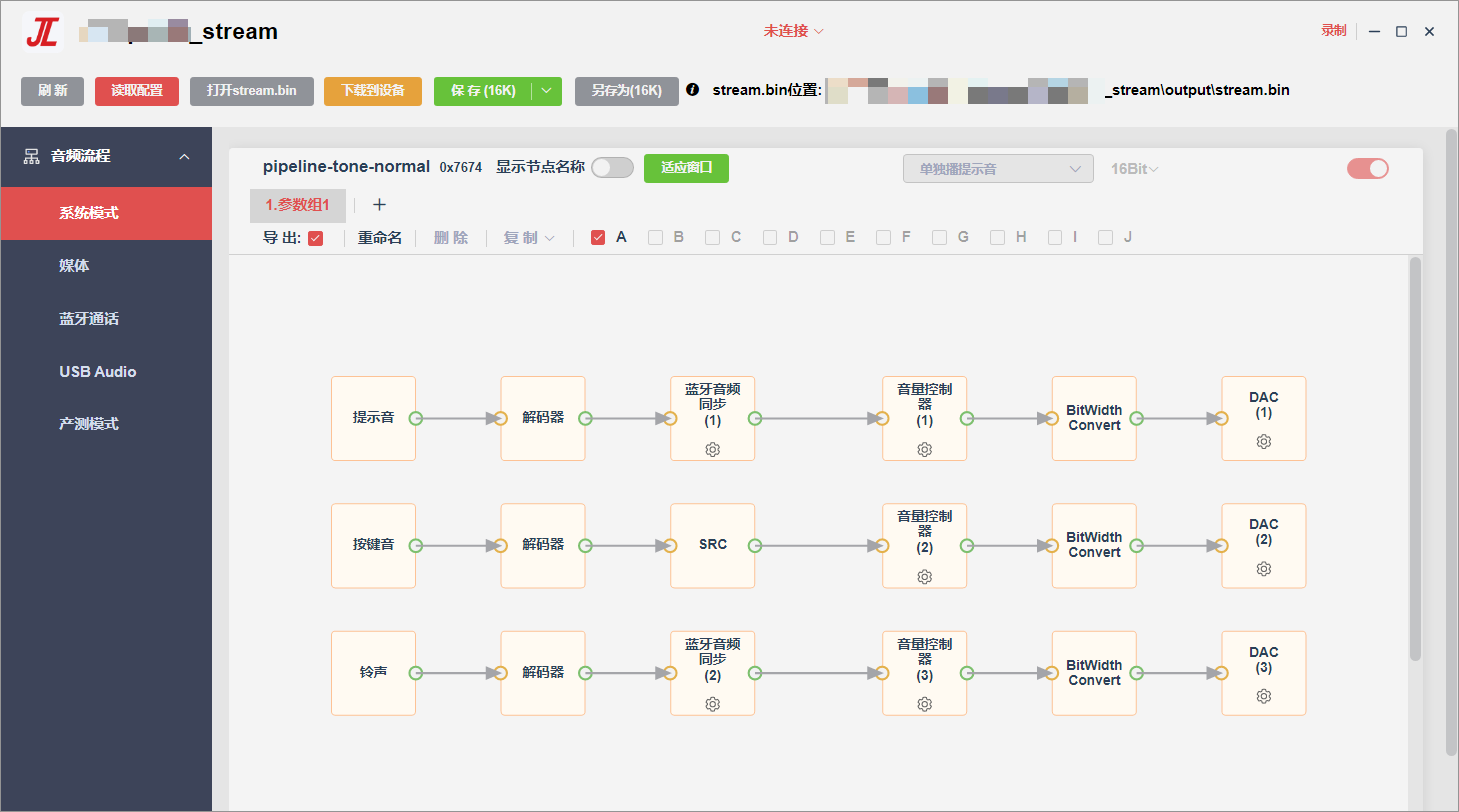

    image 输入校验码后，会显示如下界面

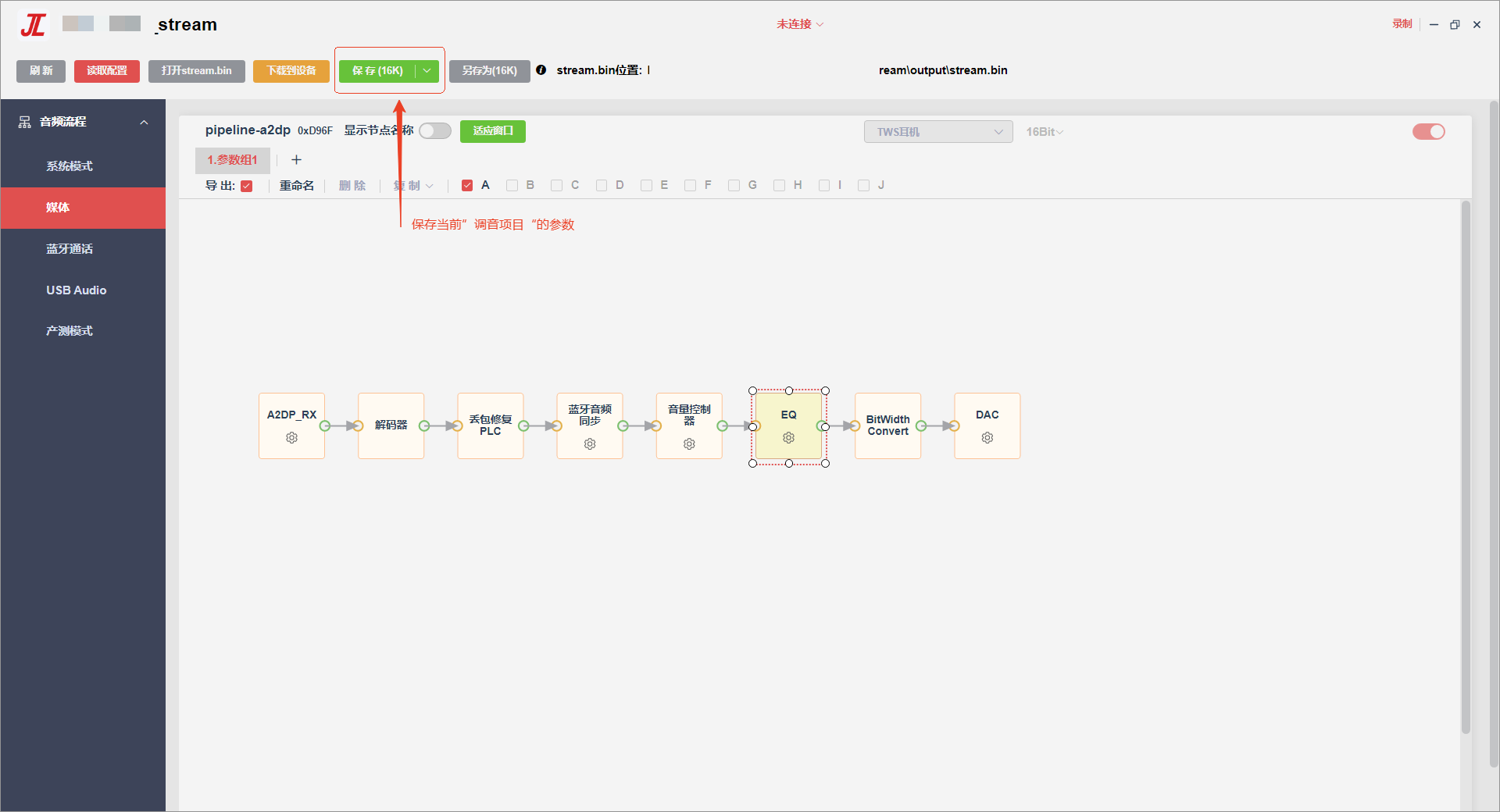

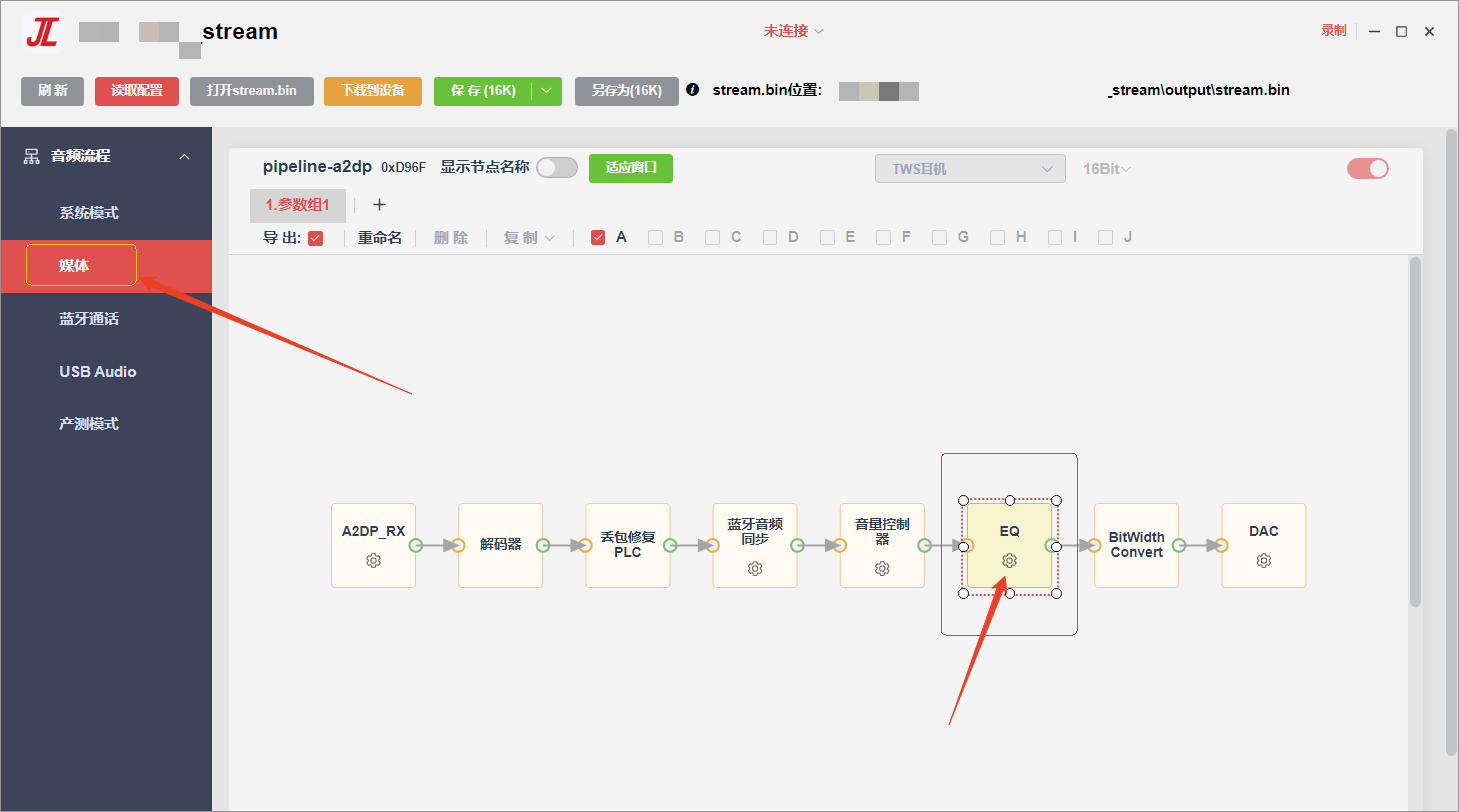

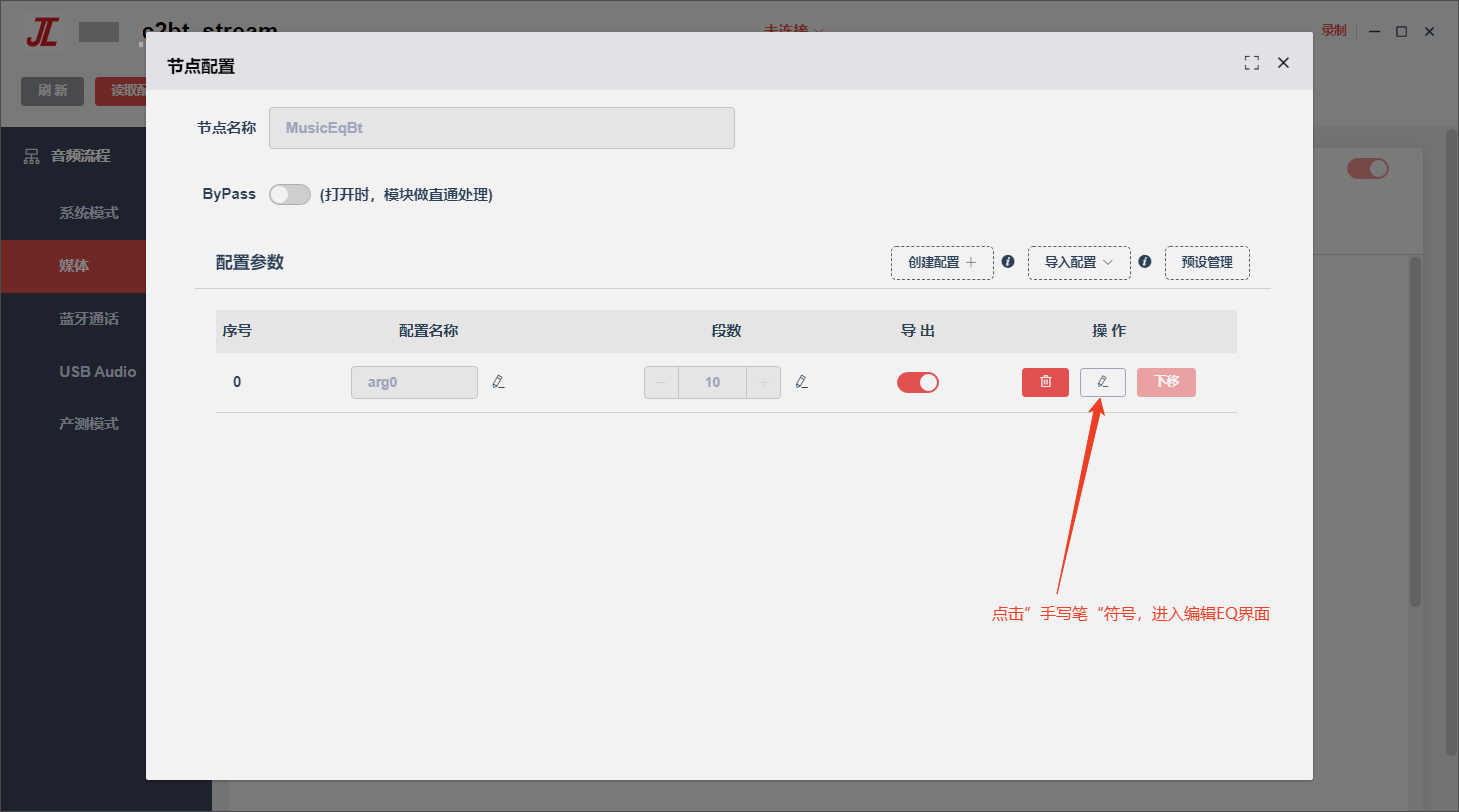

  4. 调试音效 假如你需要调试蓝牙音乐下的EQ，你可以选择”媒体“，然后点击”EQ“节点的设置符号进行调试

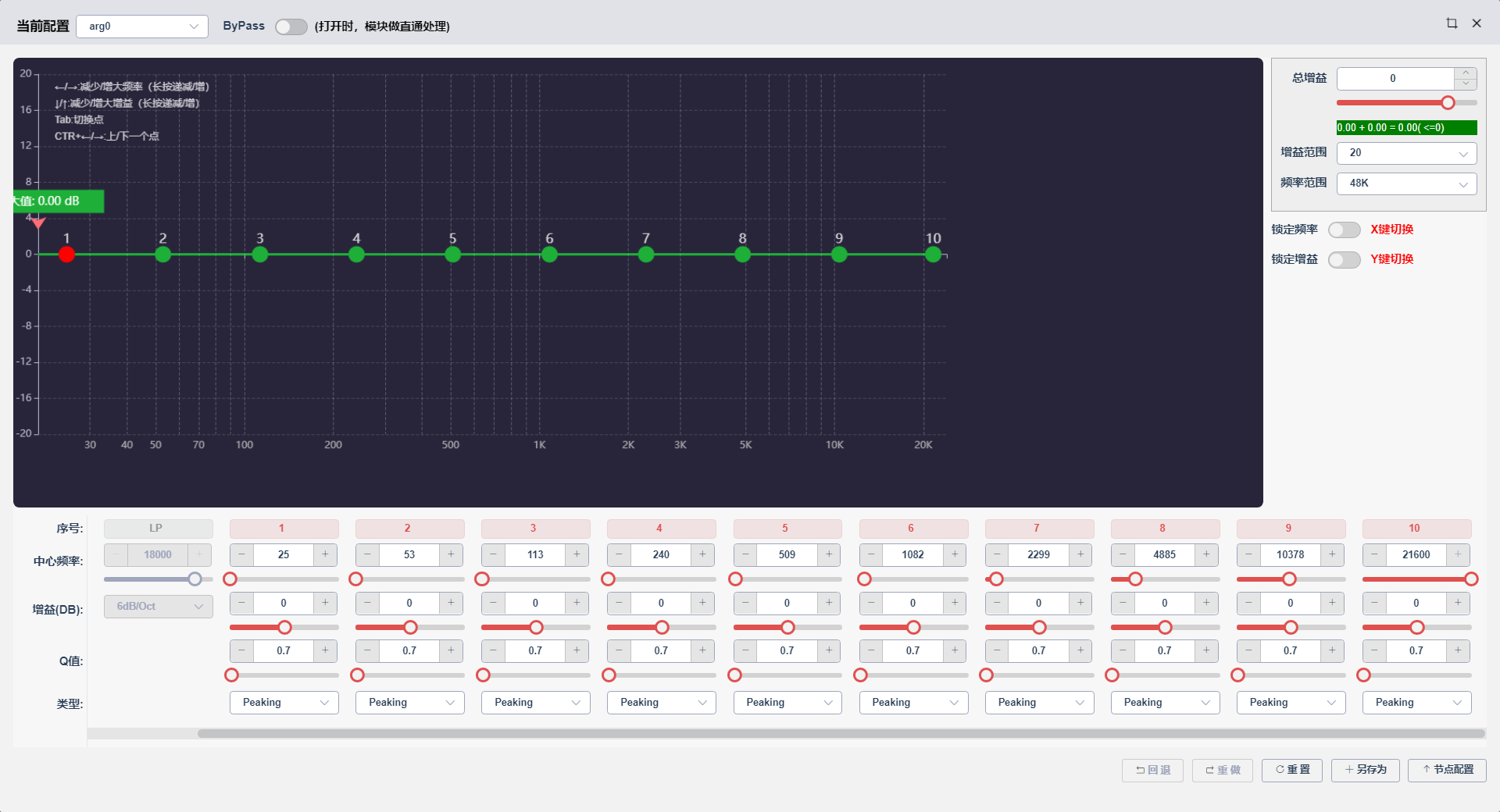

    imageimage EQ编辑界面：
    image 调试完成后，可以关闭EQ编辑界面，保存当前”调音项目“的参数。

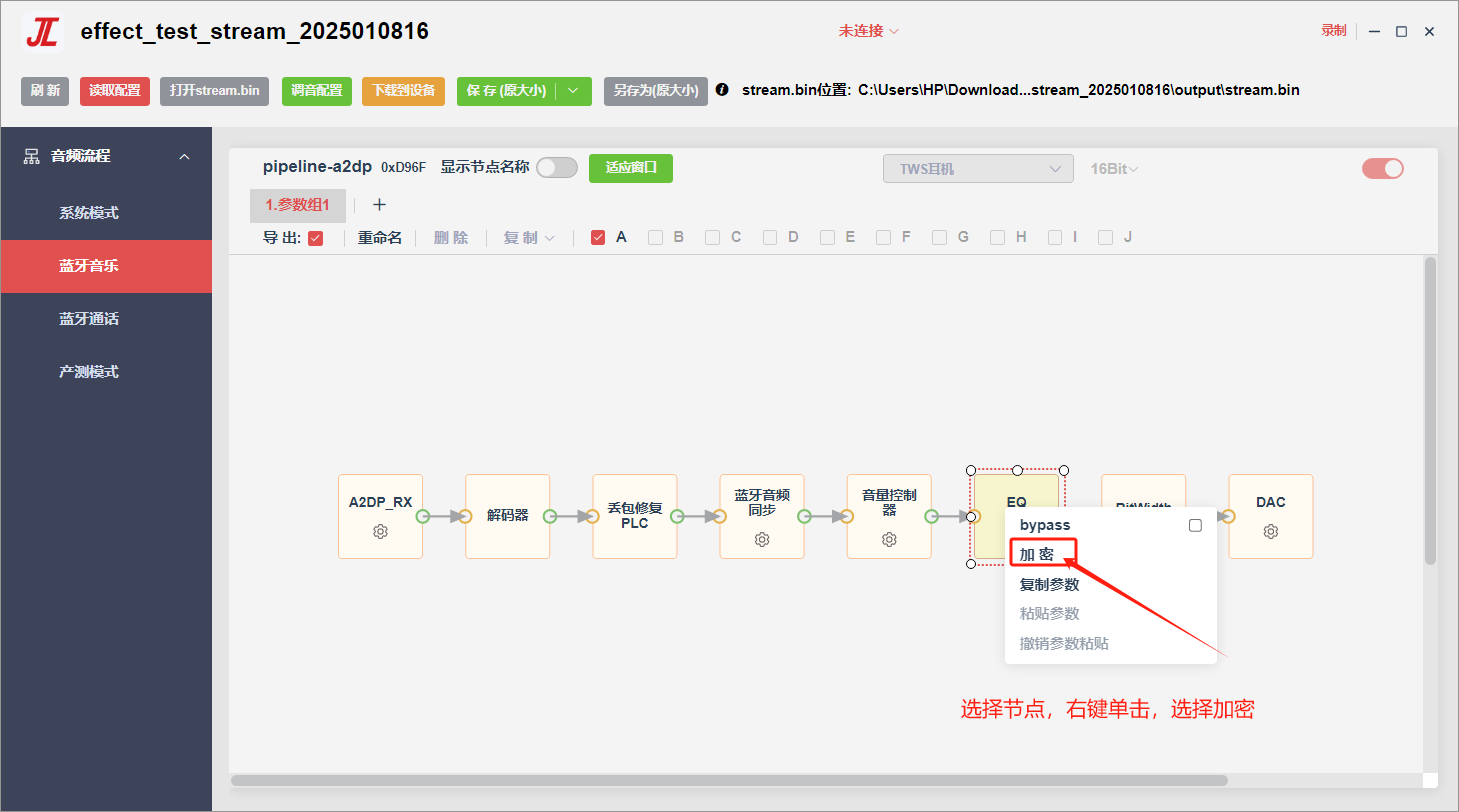

  5. 节点加密 选择需要加密的EQ节点，右键单击一下，选择”加密“

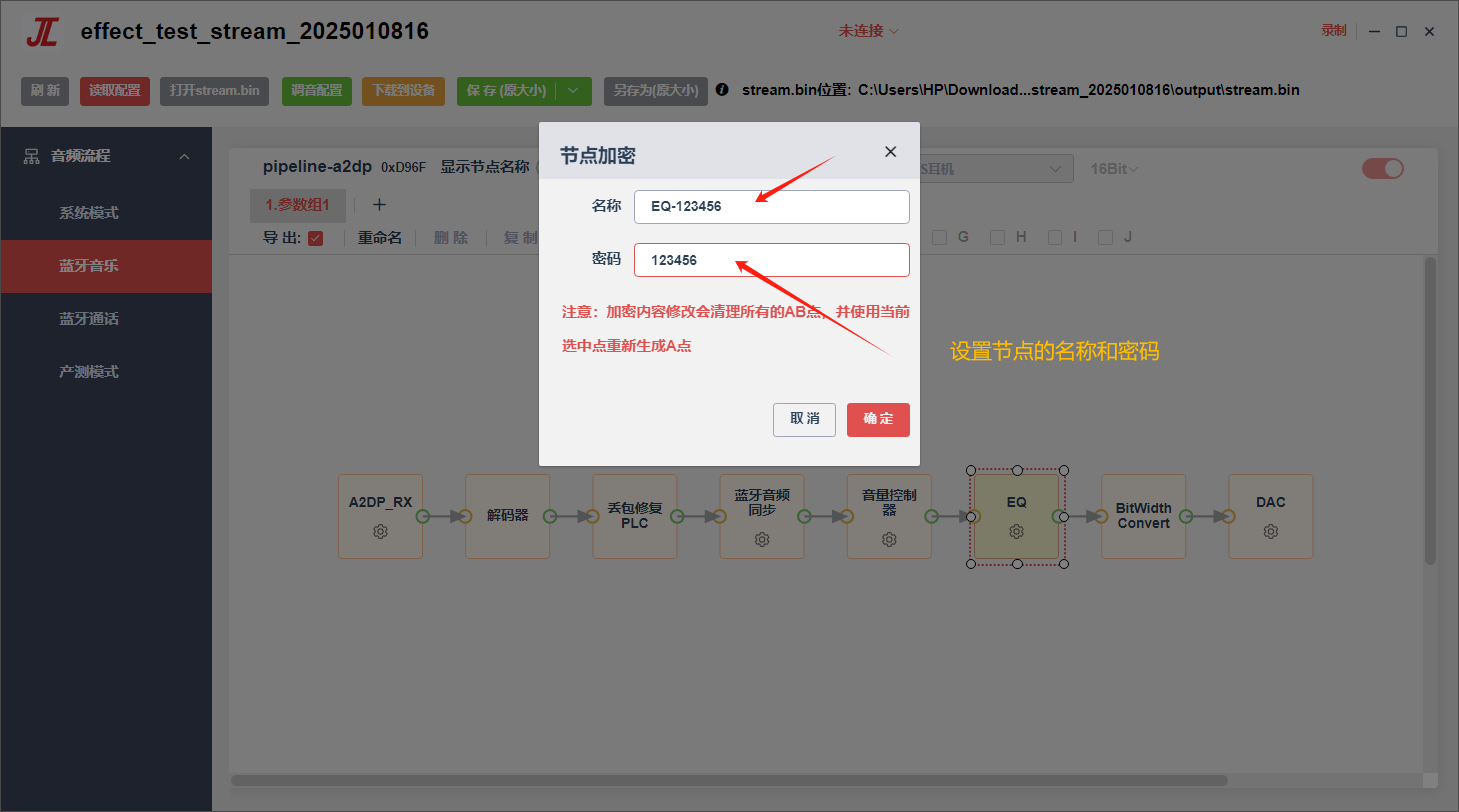

    image 设置节点名称和密码，点击”确定“

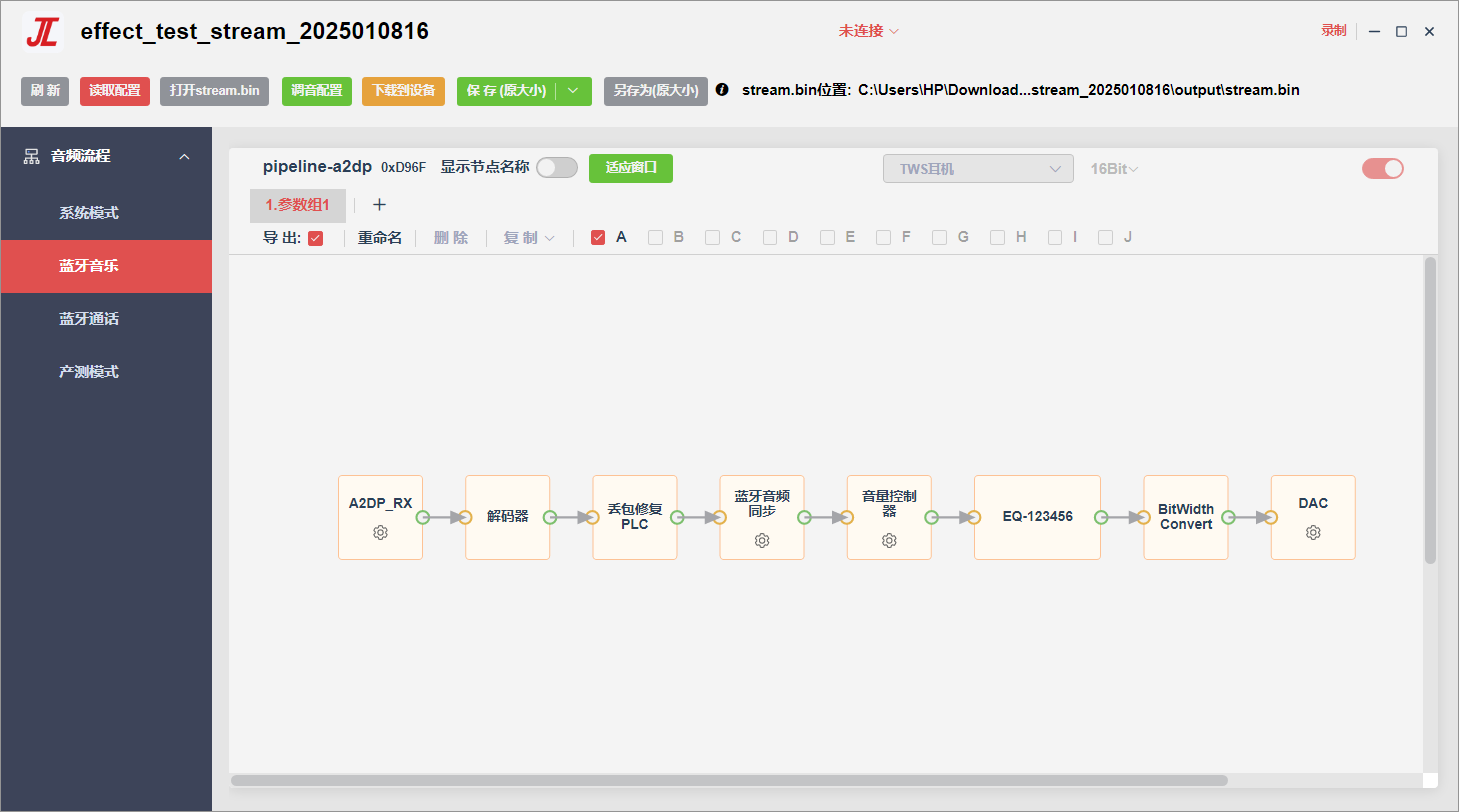

    image 点击”确定“后，界面显示如下：

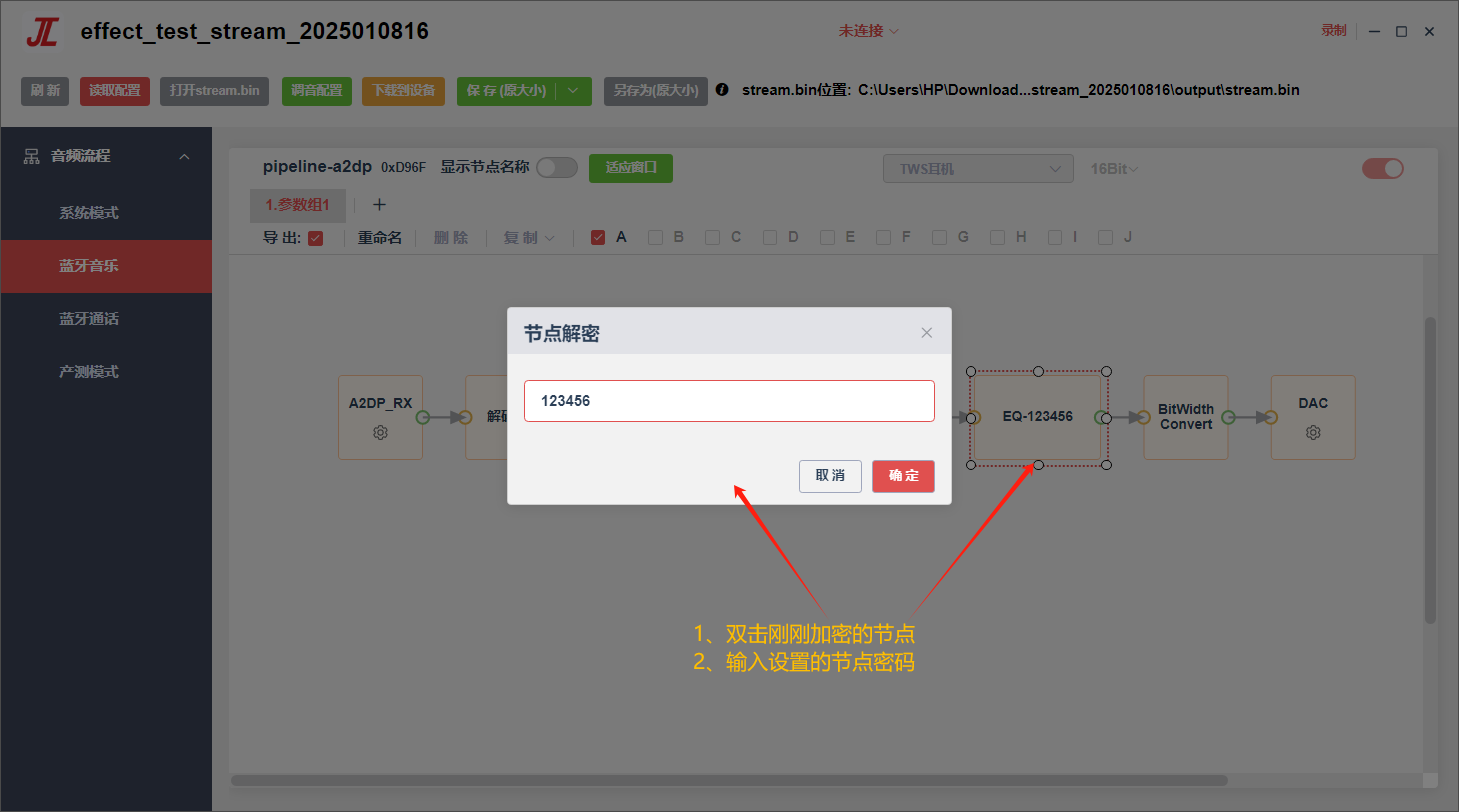

    image 双击刚刚加密的节点”EQ-123456“,输入设置的密码

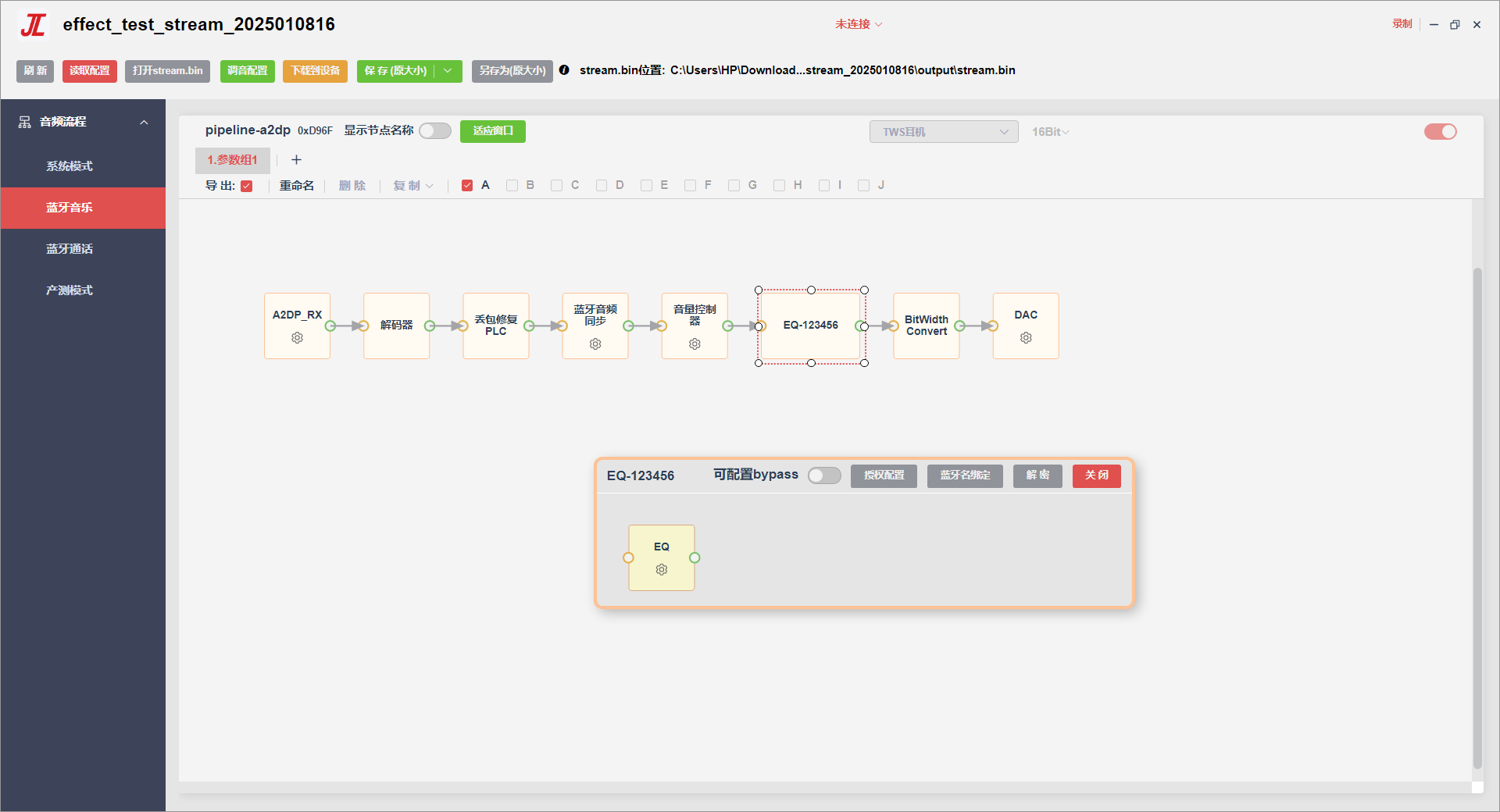

    image 点击确定后，显示界面如下：

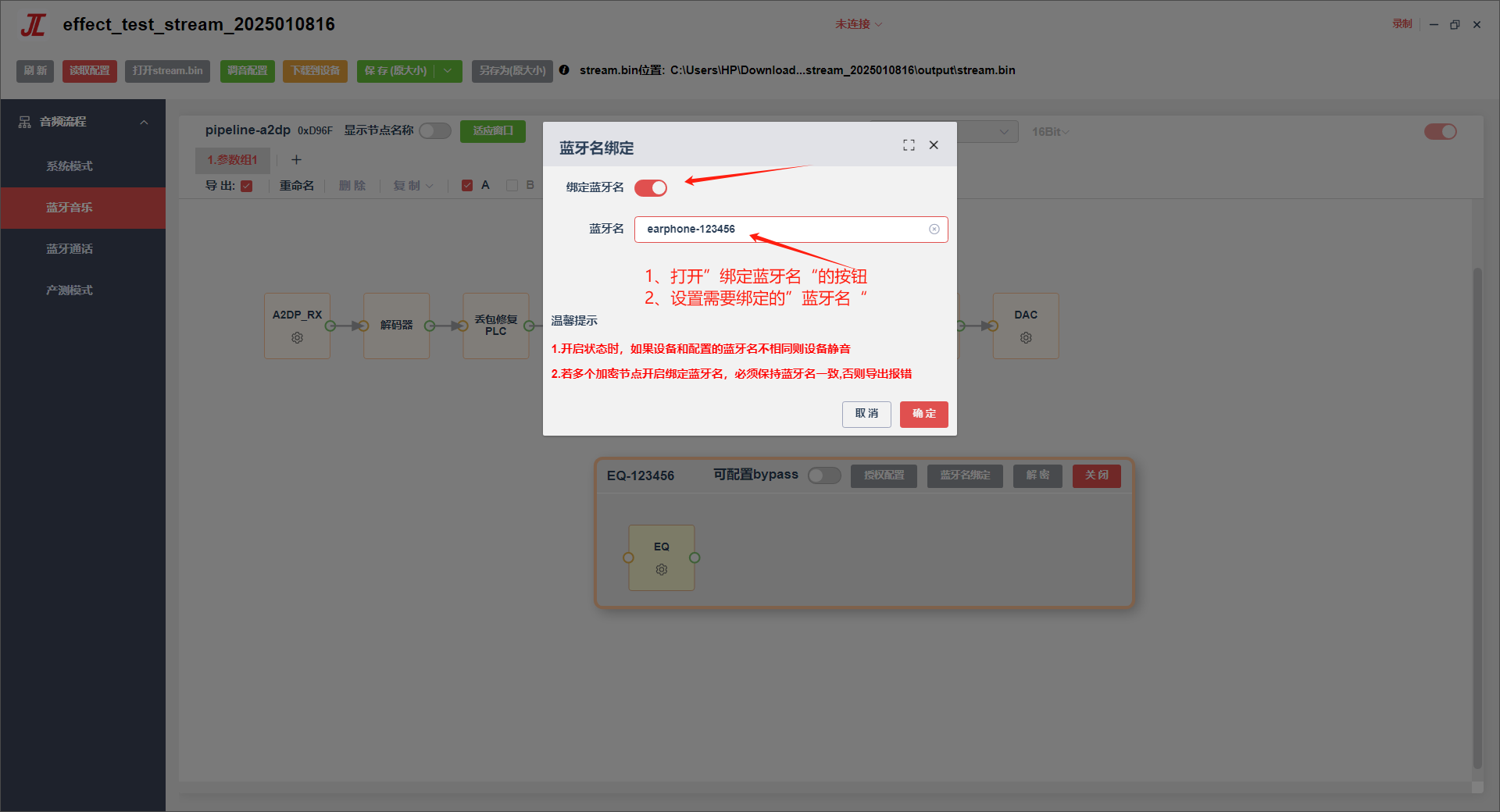

    image 点击”蓝牙名绑定“，打开”绑定蓝牙名按钮“，设置蓝牙名，再点击确定，显示如下：

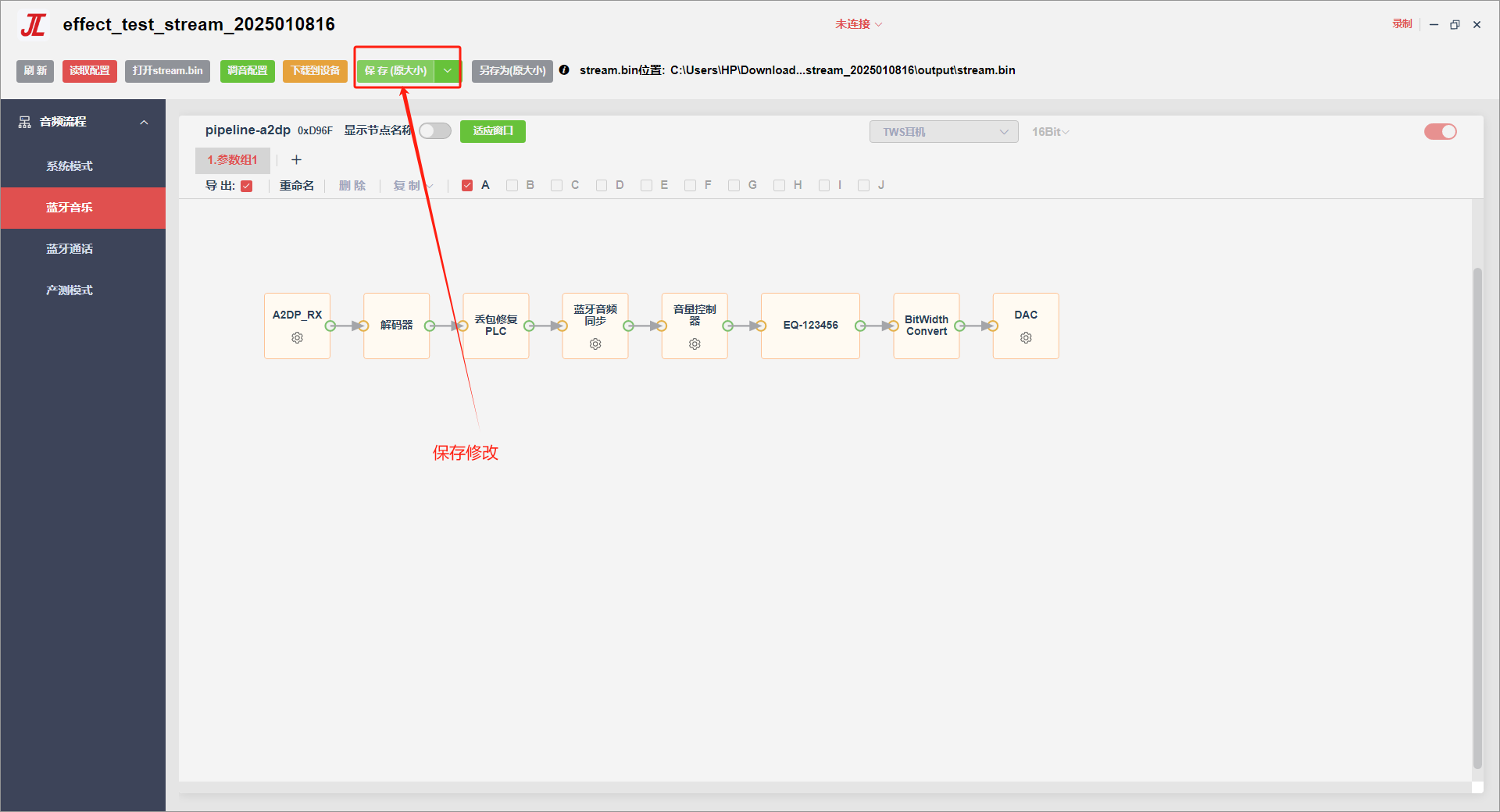

    image 最后，保存好修改

  6. 将调音效果发给工程端 调完音后，可以选择以下方式将调音效果发给工程端合入

  7. 直接将stream.bin发给工程端。

  8. 也可将整个工程打包发给工程端。
