TWS耳机配对方式使用及生产把控指南
TWS耳机配对方式使用及生产配对把控指南
TOC \o "1-1" \h \u HYPERLINK \l _Toc12033 一、程序开发阶段对于TWS耳机配对方式的理解和选择： PAGEREF _Toc12033 2
HYPERLINK \l _Toc18879 1、关于TWS配对方式配置： PAGEREF _Toc18879 2
HYPERLINK \l _Toc5666 2、关于TWS交叉配对的配置： PAGEREF _Toc5666 6
HYPERLINK \l _Toc25295 3、关于TWS声道配置： PAGEREF _Toc25295 9
HYPERLINK \l _Toc4154 4、关于TWS耳机MAC地址： PAGEREF _Toc4154 14
HYPERLINK \l _Toc4826 二、TWS耳机生产配对把控建议： PAGEREF _Toc4826 20
一、程序开发阶段对于TWS耳机配对方式的理解和选择：

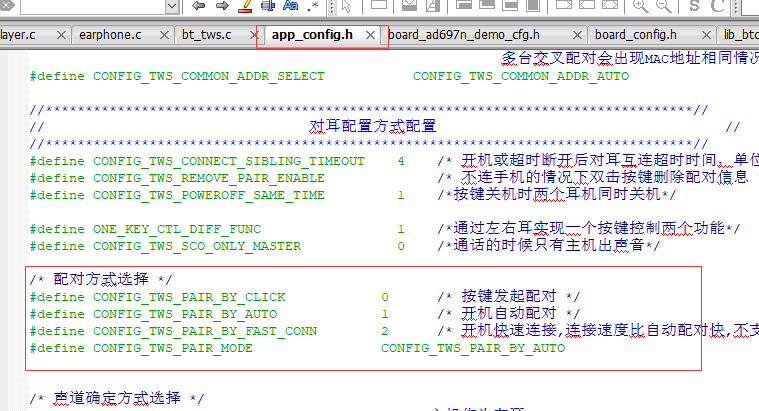

1、关于TWS配对方式配置：
- CONFIG_TWS_PAIR_BY_CLICK /* 按键发起配对 */ 特点：
配对时需要按键发起配对消息，才会进入配对，开机不会自动发起TWS配对、只会发起回连TWS(配对过的耳机)和回连手机(配对过的手机)
备注：这种配对方式，不会主动发起配对。当产线同时开启多台样机时，只要没有按键发起配对。则不会相互配对。
B、CONFIG_TWS_PAIR_BY_AUTO /* 开机自动配对 */ 特点：
如果有配对过的耳机，先回连耳机。如果没有则发起配对消息、发起回连手机消息。
备注：这种配对方式，如果产线开启多个设备时，也会相互配对。但优点是，开机时样机先优先回连连接过的设备（耳机），再发起配对。

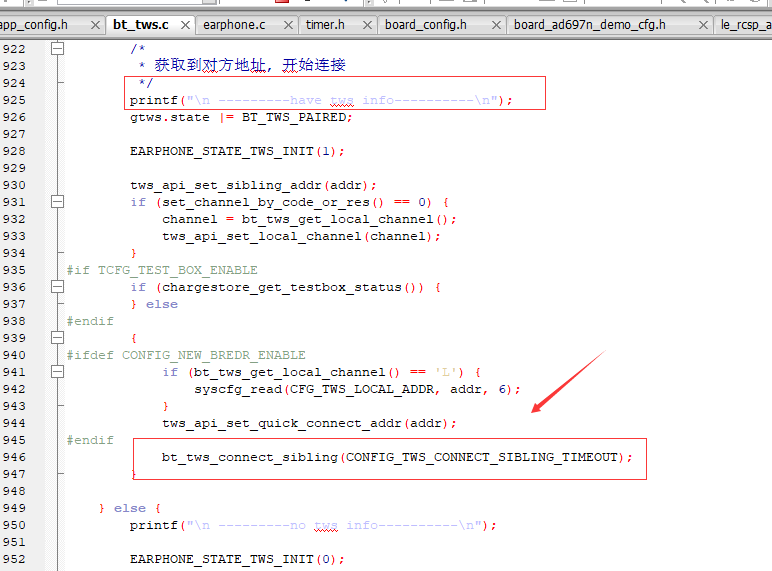

开机发起回连对耳的位置：

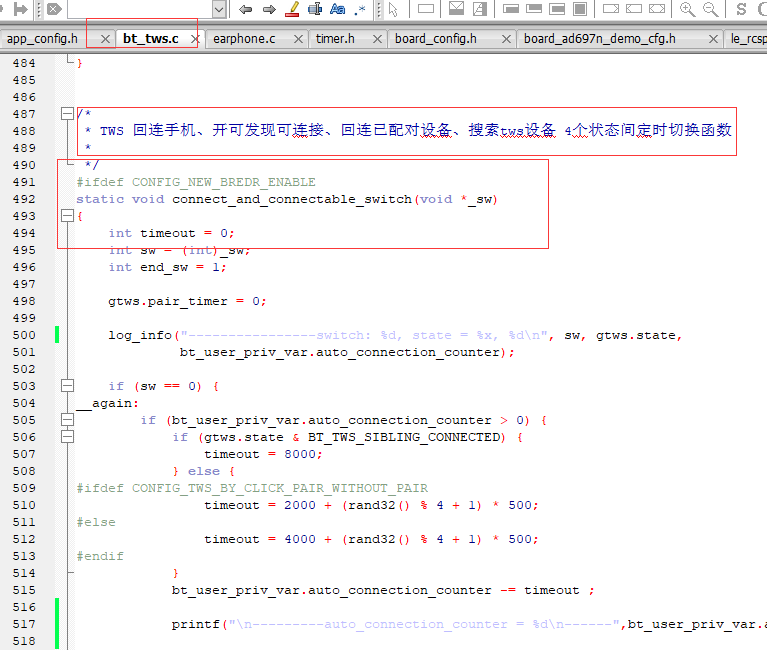

发起对耳配对、回连、开启可发现、可连接的轮循函数：
B、CONFIG_TWS_PAIR_BY_FAST_CONN /* 快速配对，不支持取消配对 */ 特点：
开机不会回连已经配对过的耳机，而是发起配对，只要搜到相同配对码耳机，就会配对。不支持取消配对。
备注：不太建议使用这种配对方式，当产线同时开启多个样机时，因为没有优先回连功能，它们会出现比较严重交叉互连。比较难把控。
2、关于TWS交叉配对的配置：

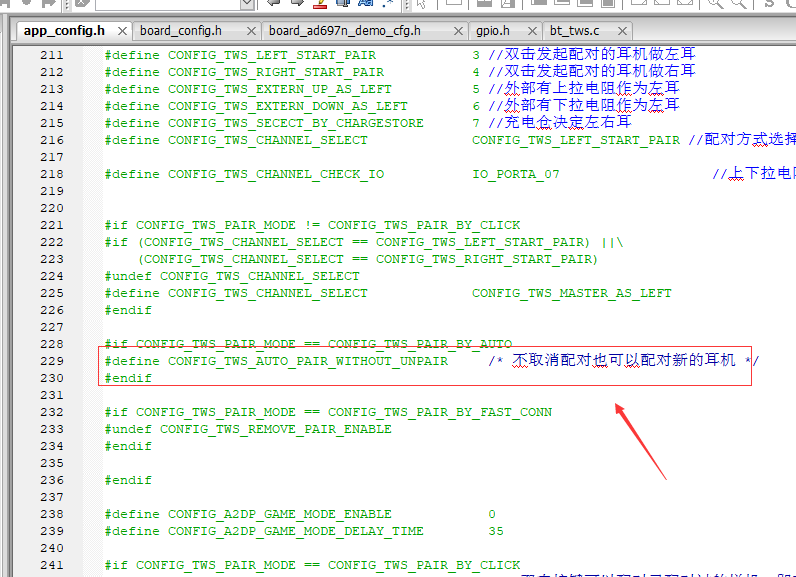

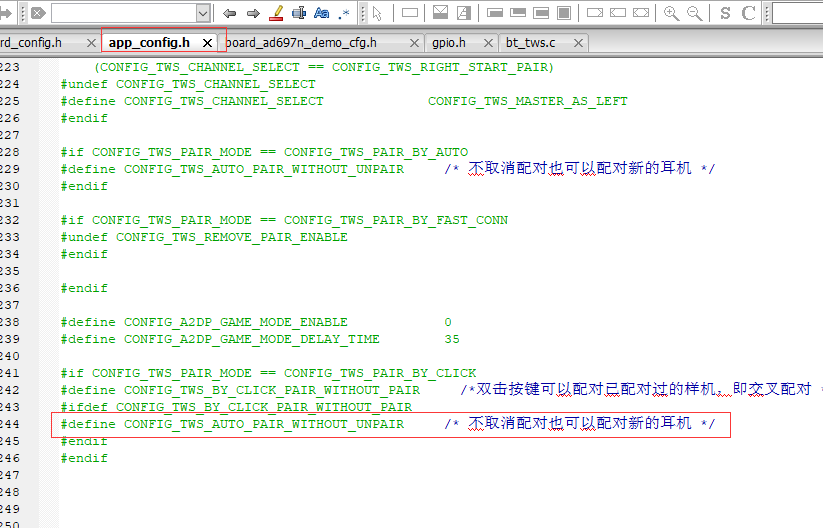

- 若选用CONFIG_TWS_PAIR_BY_AUTO自动配对方式，定义以下宏就可以实现交叉配对，注释掉的话，就是不支持交叉配对（看以下程序备注）：
B、若选用CONFIG_TWS_PAIR_BY_CLICK手动配对方式，定义以下宏就可以实现不取消配对也能配对新的耳机。若不定义，则需要取消配对后，才可以配对新耳机：
C、若选用CONFIG_TWS_PAIR_BY_FAST_CONN手动配对方式，则耳机只要搜到相同配对码就会去配对。
3、关于TWS声道配置：

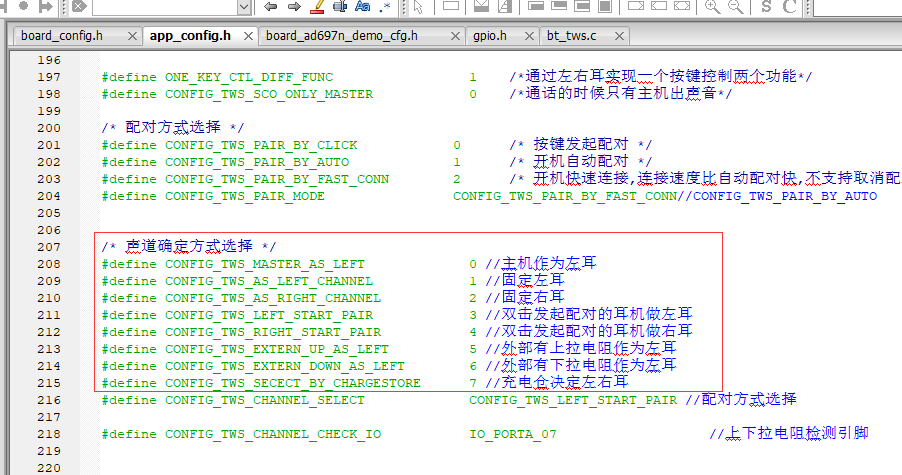

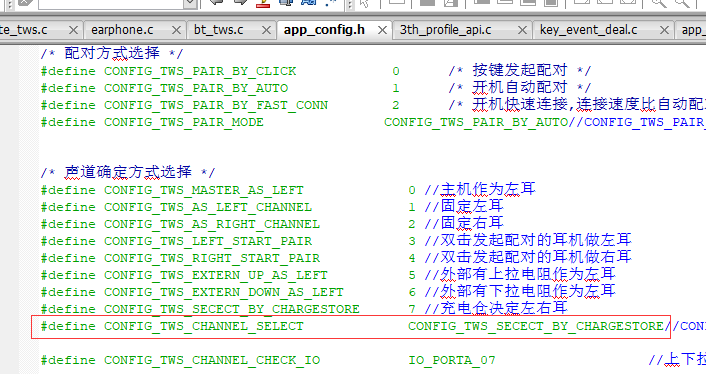

A、公版SDK提供了以下几种声道配置选择（请根据实际需求选择使用）：
另外可以根据实际应用选择测试盒配置声道优先：
选择充电仓决定左右耳：

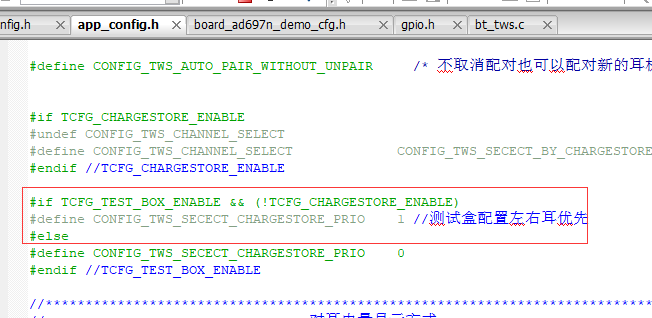

选择测试盒配置左右优先：

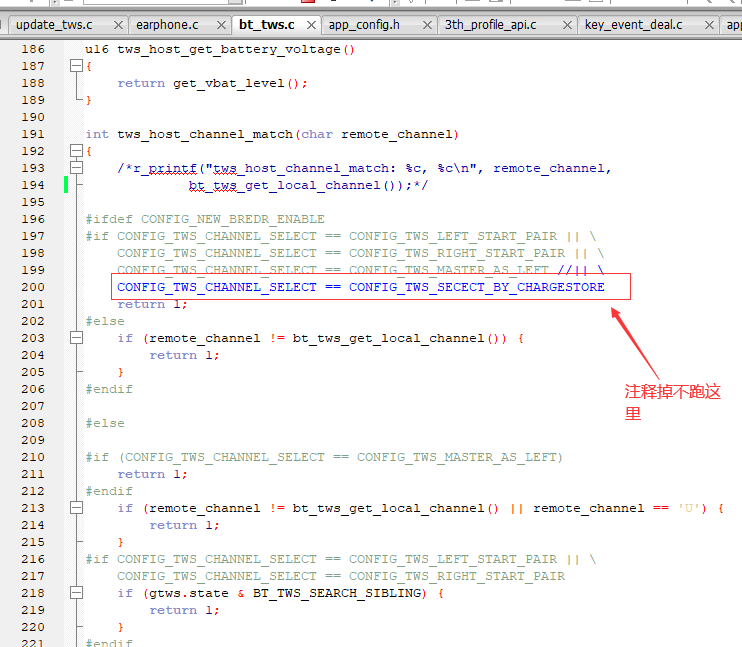

相同声道的耳机不允许配对（注意如果有清除配对功能，要检查一下不能清除声道信息）：

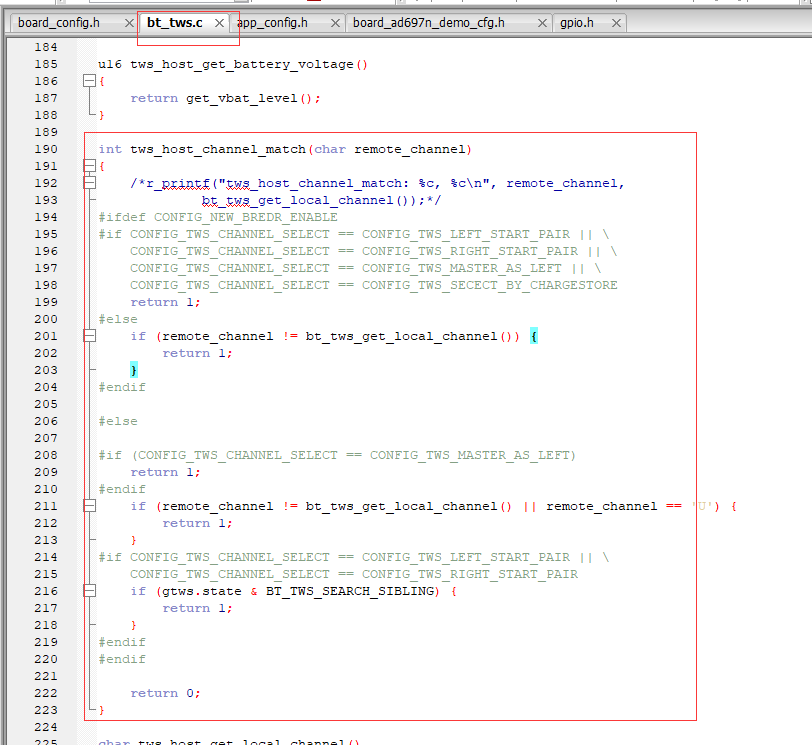

B、获取配对耳机声道信息，配置决定是否允许TWS配对（通过这个函数，就可以配置是否允许相同声道配对，函数返回1则允许配对，返回0则不允许配对）：

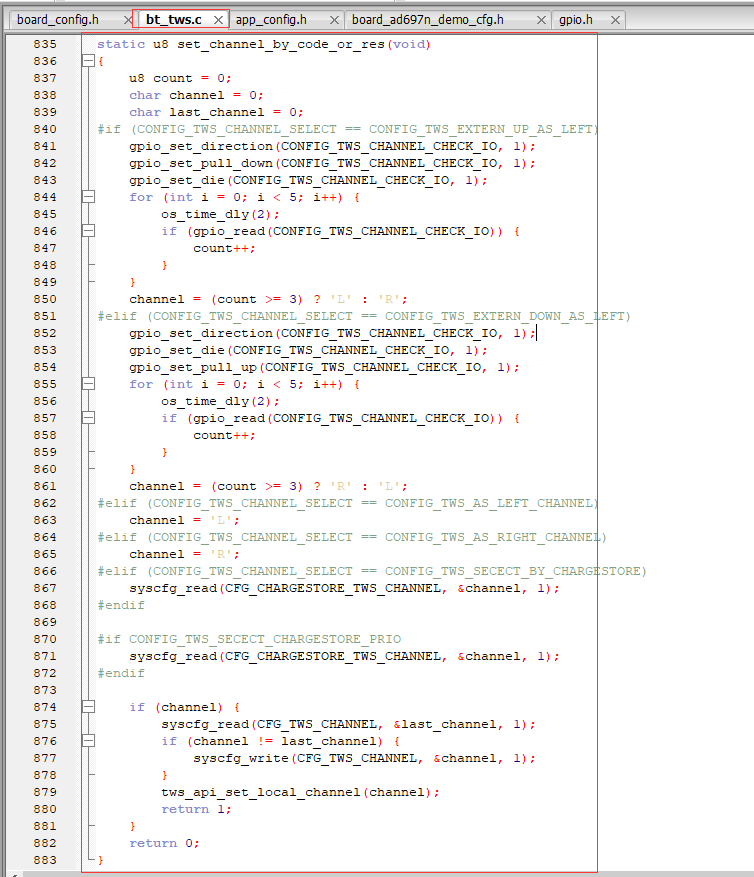

C、耳机开机每次都会读取TWS耳机声道信息，若出现声道信息错误或不符合样机调式预期，可以查看一下函数：
4、关于TWS耳机MAC地址：

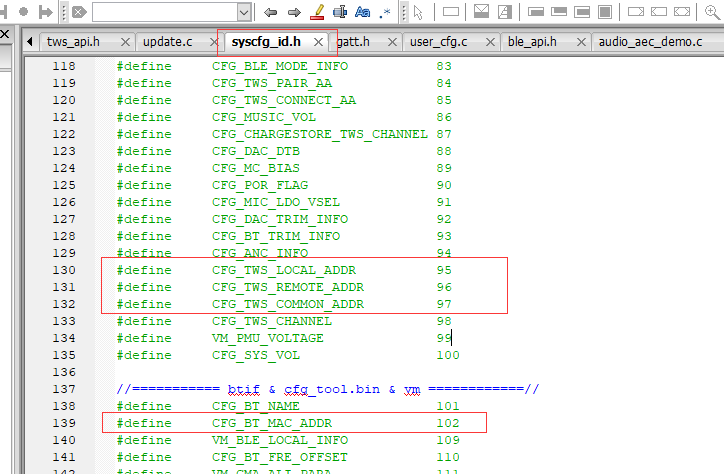

- tws耳机VM中存有以下4个mac地址：

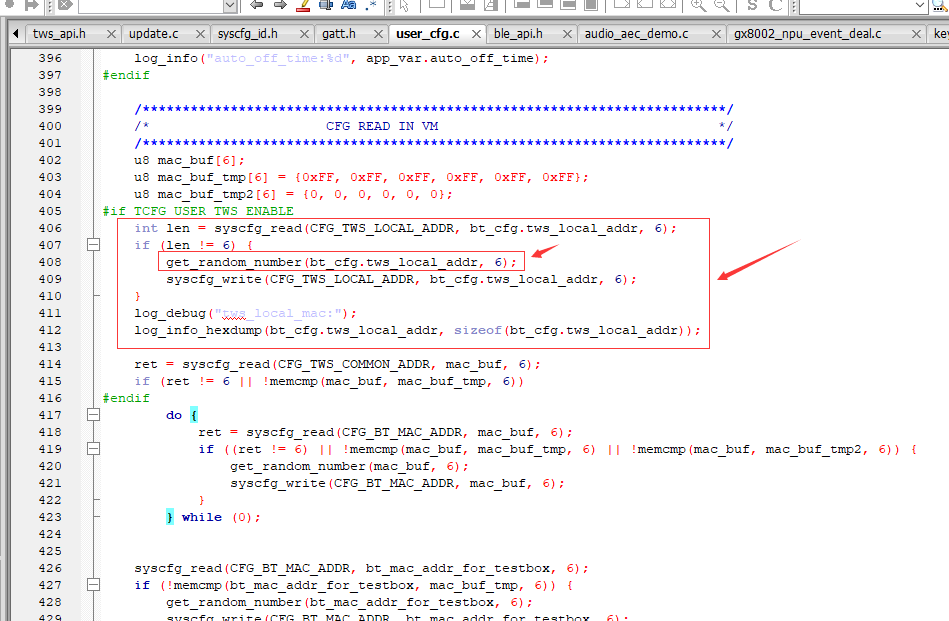

TWS_LOCAL_ADDR：（第一次上电开机程序随机生成的local地址，用于TWS配对。当TWS耳机配对时，左右耳会记录对方的local地址（就是把对方的local地址保存到TWS_REMOTE_ADDR）：
TWS_REMOTE_ADDR：（TWS耳机配对时获取到的对方TWS_LOCAL_ADDR ，然后存入TWS_REMOTE_ADDR VM段）
TWS_COMMON_ADDR：TWS 耳机配对成功后，左右耳机生成的公共地址，用于与手机通信。这个地址就是左右耳机配对后，单个或成对连接手机或测试盒看到的地址。
TWS_COMMON_ADDR 目前默认是由左右耳机的LOCAL_ADDR 相加取低8位组成（参考以下代码了解）：
TWS_COMMON_ADDR 还可以使用左耳地址作为公共地址，需要修改app_config.h的配置
#define CONFIG_TWS_COMMON_ADDR_AUTO 0 /* 自动生成TWS配对后的MAC地址 /
#define CONFIG_TWS_COMMON_ADDR_USED_LEFT 1 / 使用左耳的MAC地址作为TWS配对后的地址
可配合烧写器MAC地址自增功能一起使用
多台交叉配对会出现MAC地址相同情况 */
#define CONFIG_TWS_COMMON_ADDR_SELECT CONFIG_TWS_COMMON_ADDR_USED_LEFT

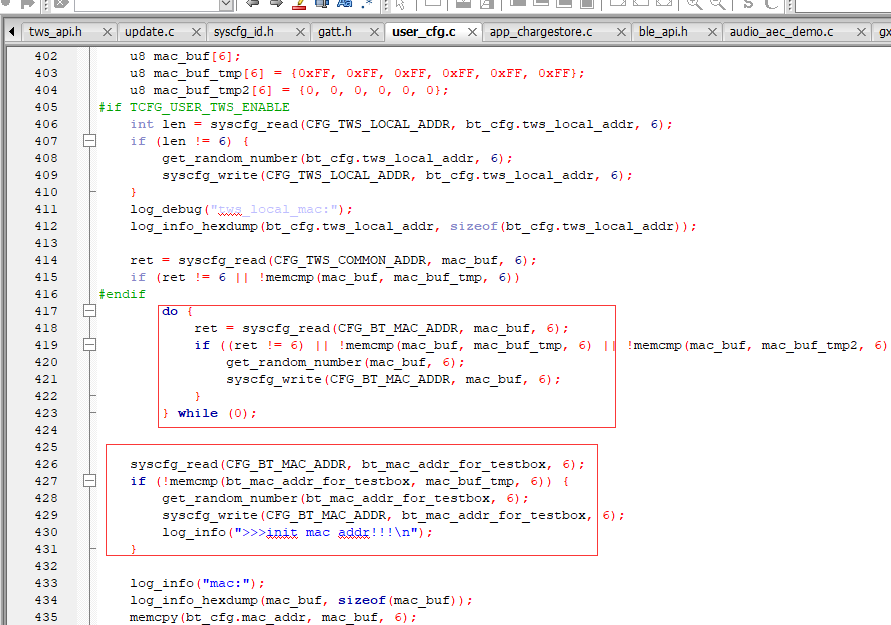

CFG_BT_MAC_ADDR：一拖二或者一拖八指定固定系列地址烧录进去的蓝牙地址，或者蓝牙配置工具中指定的固定地址，如果一拖二或者一拖八没有烧录蓝牙地址，蓝牙配置工具中也没有指定固定地址，则会在开机的时候随机生成一个，如果有随机生成又有烧录地址，则会优先使用烧录进去的蓝牙地址。以下情况会使用这个地址：
- 未配对过tws的单耳与手机或蓝牙测试盒连接时使用CFG_BT_MAC_ADDR（也就是读不到TWS_COMMON_ADDR时）
- 测试盒串口获取耳机的蓝牙地址时使用CFG_BT_MAC_ADDR
- 测试盒串口发命令让耳机进入DUT测试时使用CFG_BT_MAC_ADDR
- 其他使用到bt_get_vm_mac_addr函数和读CFG_BT_MAC_ADDR的场景
B、TWS耳机配对时，可以选择拿左耳、右耳、或自己定义的规则生成TWS_COMMON_ADDR （但要满足6个字节标准，且每对耳机的TWS_COMMON_ADDR不能相同）。需要修改地方有两点：

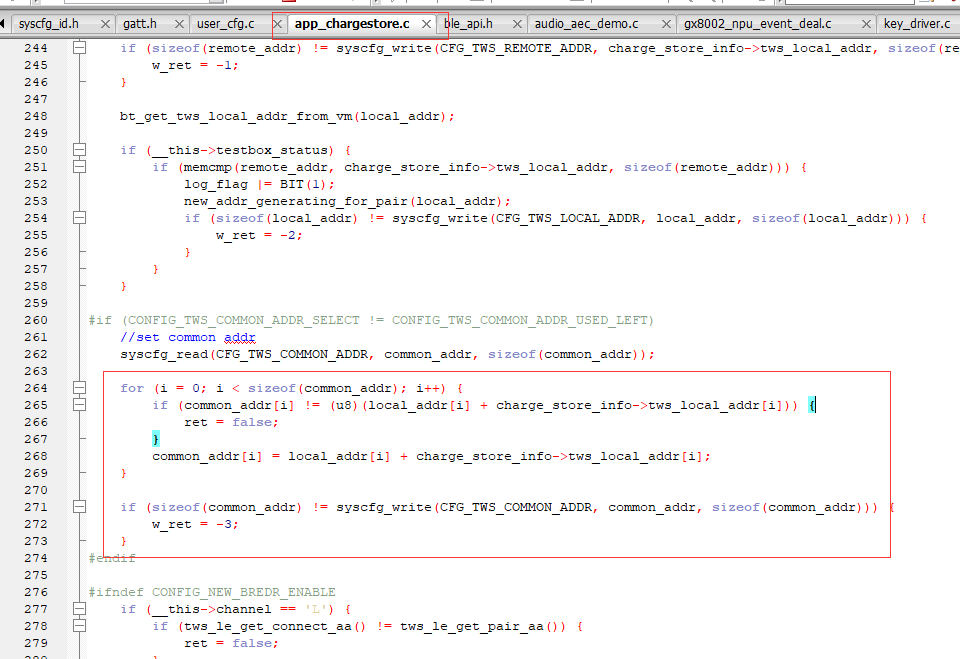

- 用测试盒串口配对时，生成TWS_COMMON_ADDR的地方，按自己的需求修改（以下截图只是告诉你修改的位置，自己按自己需求修改）：

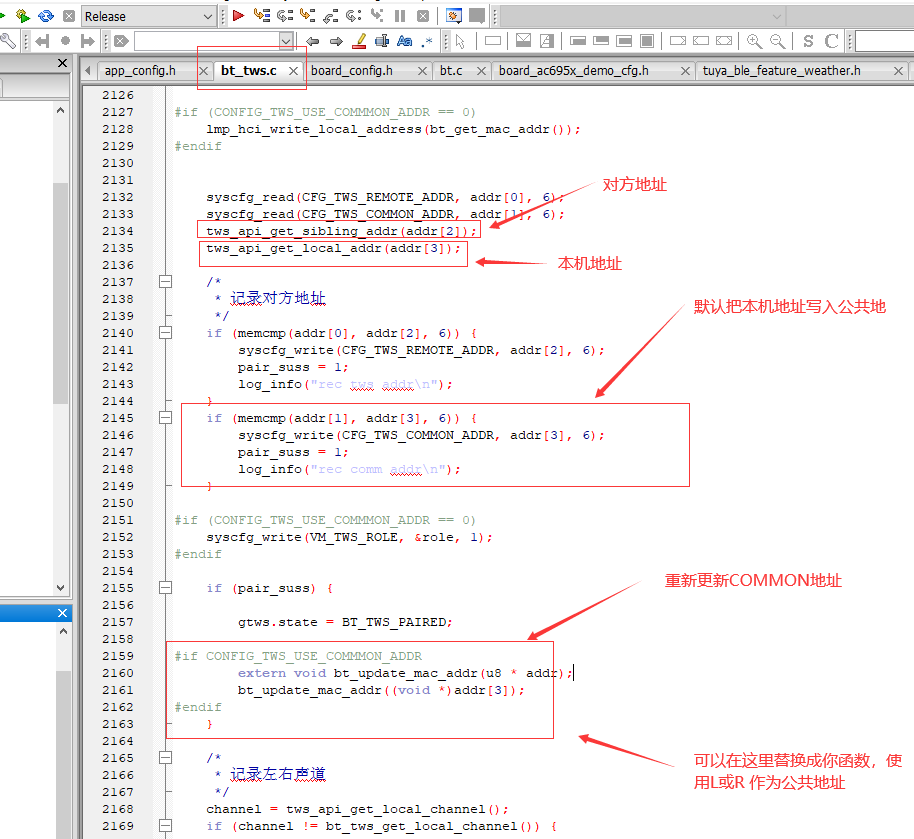

2、耳机无线配对时（按键发起的配对或自动发起的配对）生成TWS_COMMON_ADDR的地方，按自己的需求修改（以下截图(AC696X 的截图，其他系列流程也是一样的)只是告诉你修改的位置，自己按自己需求修改）：
二、TWS耳机生产配对把控建议：

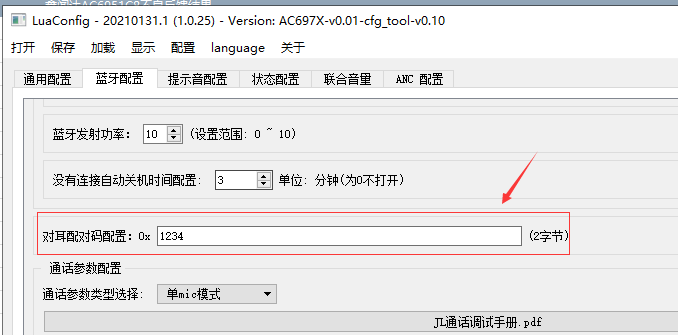

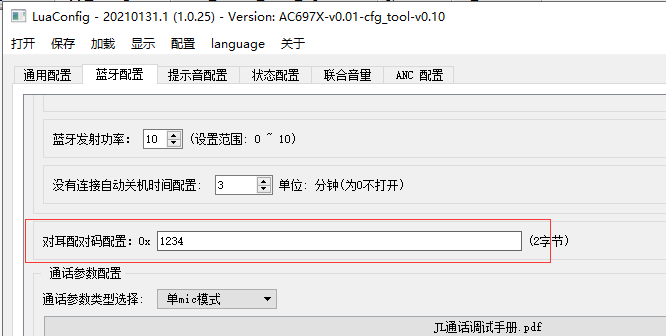

1、每一款TWS耳机，都要配置其对应的配对码。不要多款机都用一个配对码，那样会增加不同款耳机间交叉配对的风险。配对码在以下蓝牙配置工具中设置（配对码相同的耳机才允许相互配对）：
2、产线生产时建议使用测试盒串口配对TWS。这种配对方式是通过有线通信，因此速度非常快（1-2秒）。而且不会出现交叉配对的情况。
配注：测试盒的左右声道线不能接反、TWS耳机充电脚对地电容不能太大（建议用222以下）、TWS耳机充电脚与测试盒要保证接触良好（注意检查接触的顶针等是否氧化）、配对后通过灯状态或连接蓝牙播放音频等方式，确保配对成功。
- 若选用CONFIG_TWS_PAIR_BY_AUTO自动配对方式，产线同时开启多台样机时，有概率会出现TWS交叉配对的情况。建议在最后一道生产工序用测试盒串口配对后再包装。这种配对方式，产线生产相对难把控些，但能确保终端消费者拿到的TWS不出现无法配对情况。
配注：选择自动配对，可允许交叉配对的好处是：产品卖到消费者手中，无论之前是否有出现交叉配对的情况。最后，TWS耳机都会自动配对上。配对上后，下次开机，TWS耳机会判断是否有配对记录。如果有，每次开机都会先优先做回连对耳处理（4-5S钟），之后再发起配对。
- 快速配对CONFIG_TWS_PAIR_BY_FAST_CONN 方式，是每次开机都直接发起搜索配对，搜到相同配对码的耳机就进行配对。就算是有配对信息，也没有回连TWS耳机处理。
配注：这种配对方式的优点是配对速度更快。但缺点也很明显：在产线出现交叉配对概率会更大。没有回连处理，不会优先连接已经配对过的耳机。
- 手动配对 CONFIG_TWS_PAIR_BY_CLICK 方式，不会主动发起配对操作。若出现有交叉配对或之前已经配对过，但后面发现不配对的情况。需要分析产线是否有误触发起配对（例如设置的双击发起配对，对于触摸按键，很容易出现误触）。另外，就是要确保其他产线生产的其他款配对码是否改得不一样，是否有发起配对的情况。
注意：
A、虽然采用CONFIG_TWS_PAIR_BY_CLICK这个配对方式的耳机，通过严格生产把控后不会出现误触发起配对的操作。但要注意看，产线是否有其他耳机（配对码一样的）有发起配对情况。如果有其他耳机发起配对，也是有可能出现被其他耳机连接的可能。
B、另外要注意的是有没有出现，已经配对好耳机，出现混装的情况。
6、当出现对耳不配对时，先用测试盒分别查看左右耳的蓝牙MAC地址，或手机上安装一些可以查看蓝牙MAC地址的软件查看MAC地址（例如：FeasyBlue）。若蓝牙MAC地址一样说明这对耳机是配对过的，要查其他原因。若蓝牙MAC地址不一样，说明这对耳机目前是没有相互配对的，有可能其中一个或全部都已经跟其他耳机配对了。
