针对各类底噪、电流声分析流程

📎 原始文档：https://www.kdocs.cn/l/ccn6eUfVDBXM 针对各类底噪、电流声分析流程

696X/695X音箱噪声处理

1）某音箱方案喇叭输出底噪大。

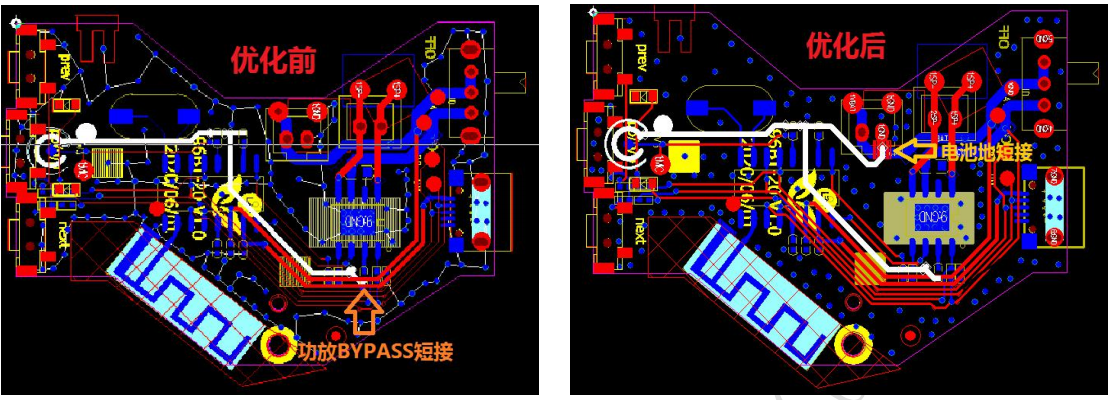

原因：模拟地在功放 BYPASS 处短接到数字地。
解决方法：改板把模拟地从主控 DACVSS 端另外走线短接到电池地后，噪声解决。
2）某音箱方案喇叭端有较大底噪。检查 PCB 资料无明显异常。
原因：功放带宽大，把 DAC 输出的 375KHZ 的 DITHER 信号折回到带内，导致喇叭端
有明显噪声，不符合上述第 6 点硬件设计要求。

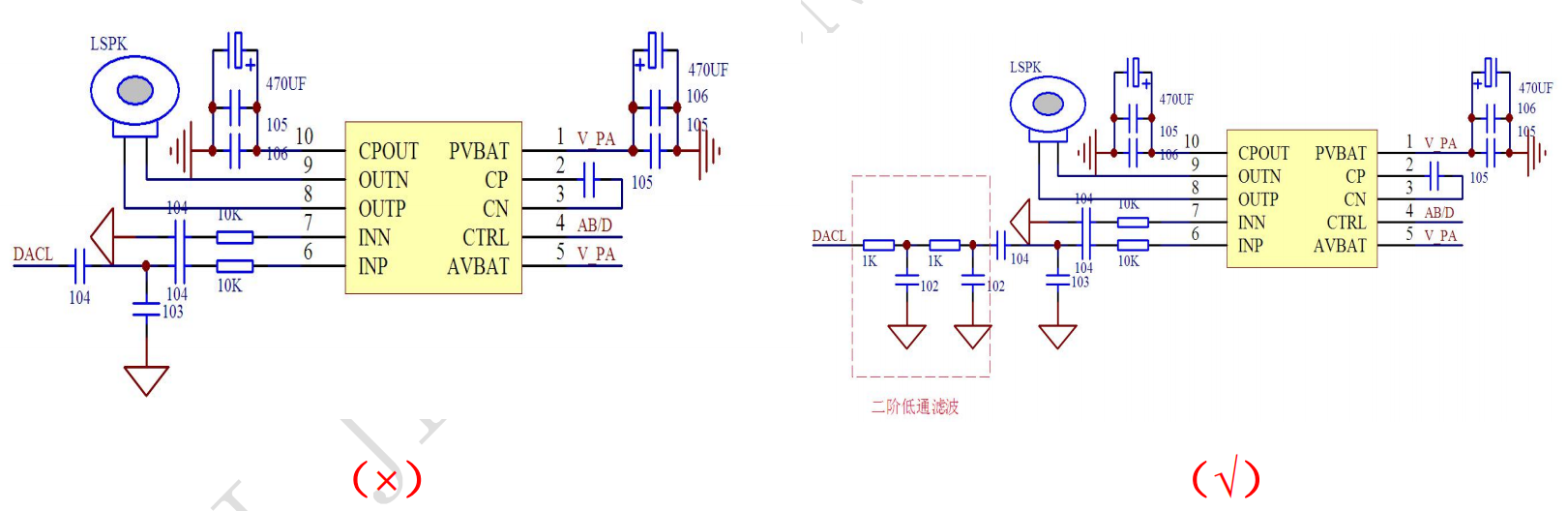

解决方法：在 DAC 输出端加上二阶 RC 低通滤波后，噪声解决。
小结：噪声问题主要是通过优化硬件处理，按照上述硬件设计建议寻找可疑点，并针对
性的进行优化改进。如优化硬件噪声还是没法达到理想要求，可通过软件加噪声门处理。

TWS耳机电流声处理

请跳转→https://www.kdocs.cn/l/ce0uCvRrBEyz?openfrom=docs

挂脖/头戴耳机电池线干扰的噪声处理

原因：本身模具决定电池线和喇叭线需要共同紧贴着走一段很长的距离，然后接到主板端上。此时电池上的干扰很容易就通过平行线耦合干扰到喇叭线。
解决方法：

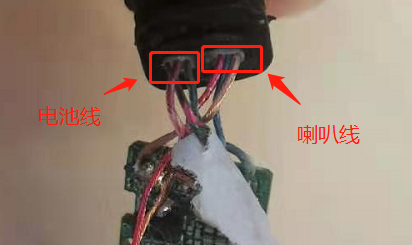

1. 绕线的时候必须要将电池线和喇叭线分开，需要换一下线材的组线方式，如下图所示

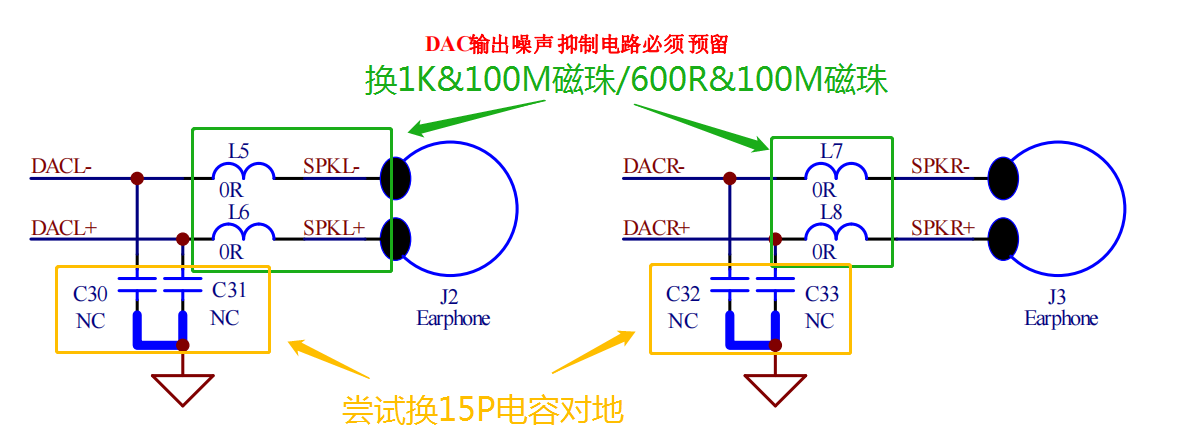

2. 修改DAC的LC滤波电路，串磁珠和对地15P电容
