无线麦系列版本支持指南

📎 原始文档：https://www.kdocs.cn/l/chHzSZTaXxAa 无线麦系列版本支持指南

无线麦系列版本支持参考

支持互相配对的部分版本如下，若要看具体如何配置点击超链接即可，相关demo可供参考，建议用最新版本去做。

参考代码

领夹麦710tx_710rx_iis输出到703

710tx_rx_iis_703_dac.zip

基础配置

1.音箱JL701N_2.0.0+无线麦AC706N_2.0.0

1.若需要跑AC706N+JL701N的三合一组合功能，该版本需要配合ji701n_le_audio_sdk_release_2.0.0_patch02.10版本使用；（如果使用02.14版本点这里—>02.14）

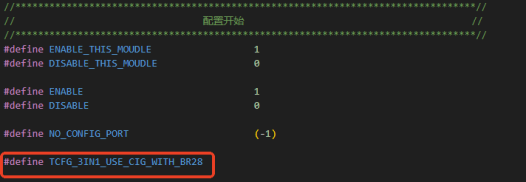

2.若需要跑AC706N+JL701N的三合一组合功能，需要将板级配置的宏TCFG_3IN1_USE_CIG_WITH_BR28打开；
3.若需要跑AC706N+JL701N的三合一组合功能，注意将AC706N的低功耗蓝牙名与JL701N的LE_AUDIO配对名保持一致。

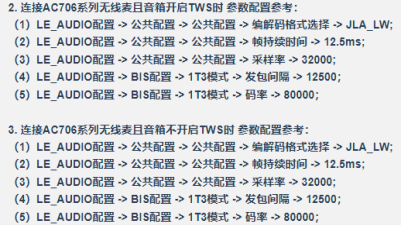

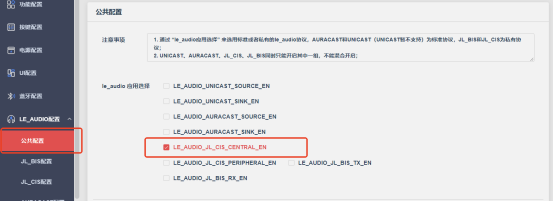

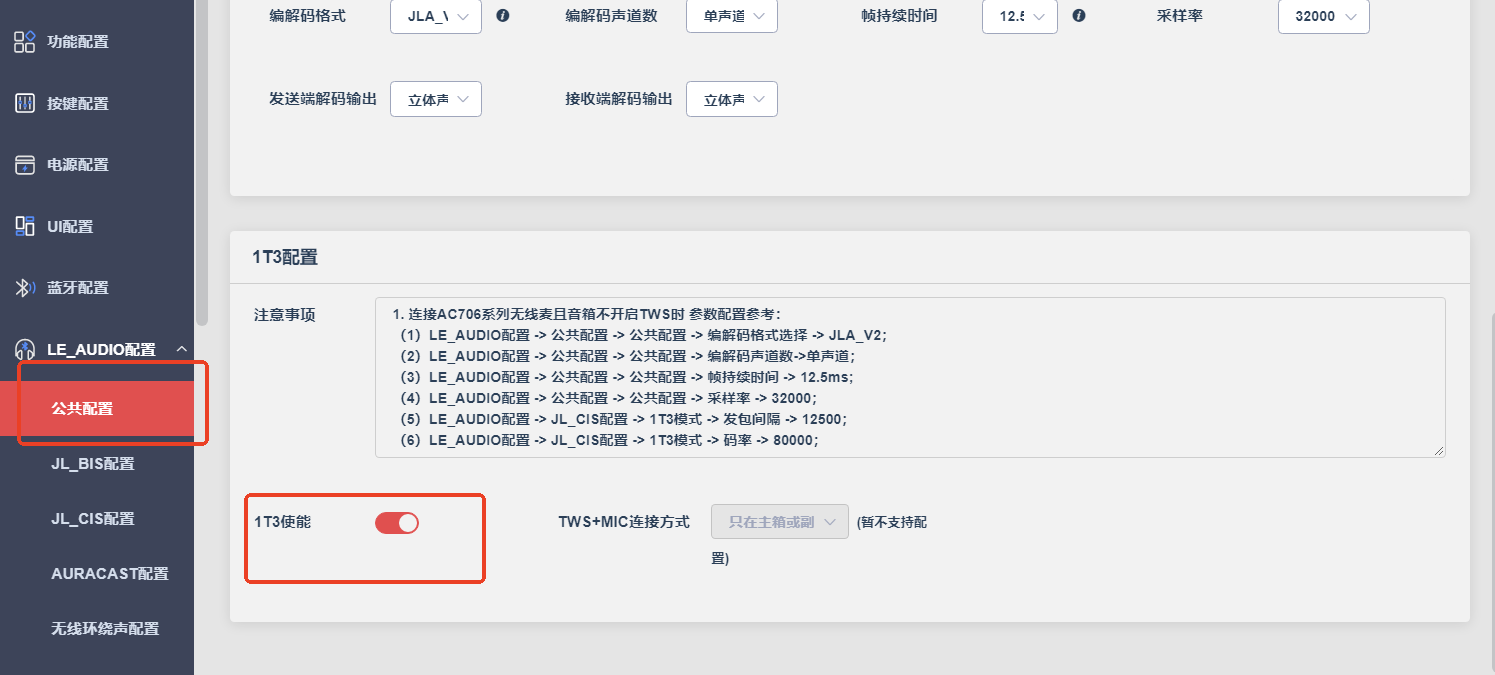

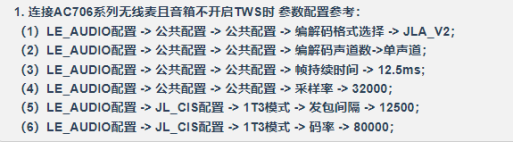

4.JL701N中需要注意在LE_AUDIO配置的公共配置中的1T3配置，保证参数对应。
5.无线麦的配置需要根据原理图对麦的类型和管脚进行配置。

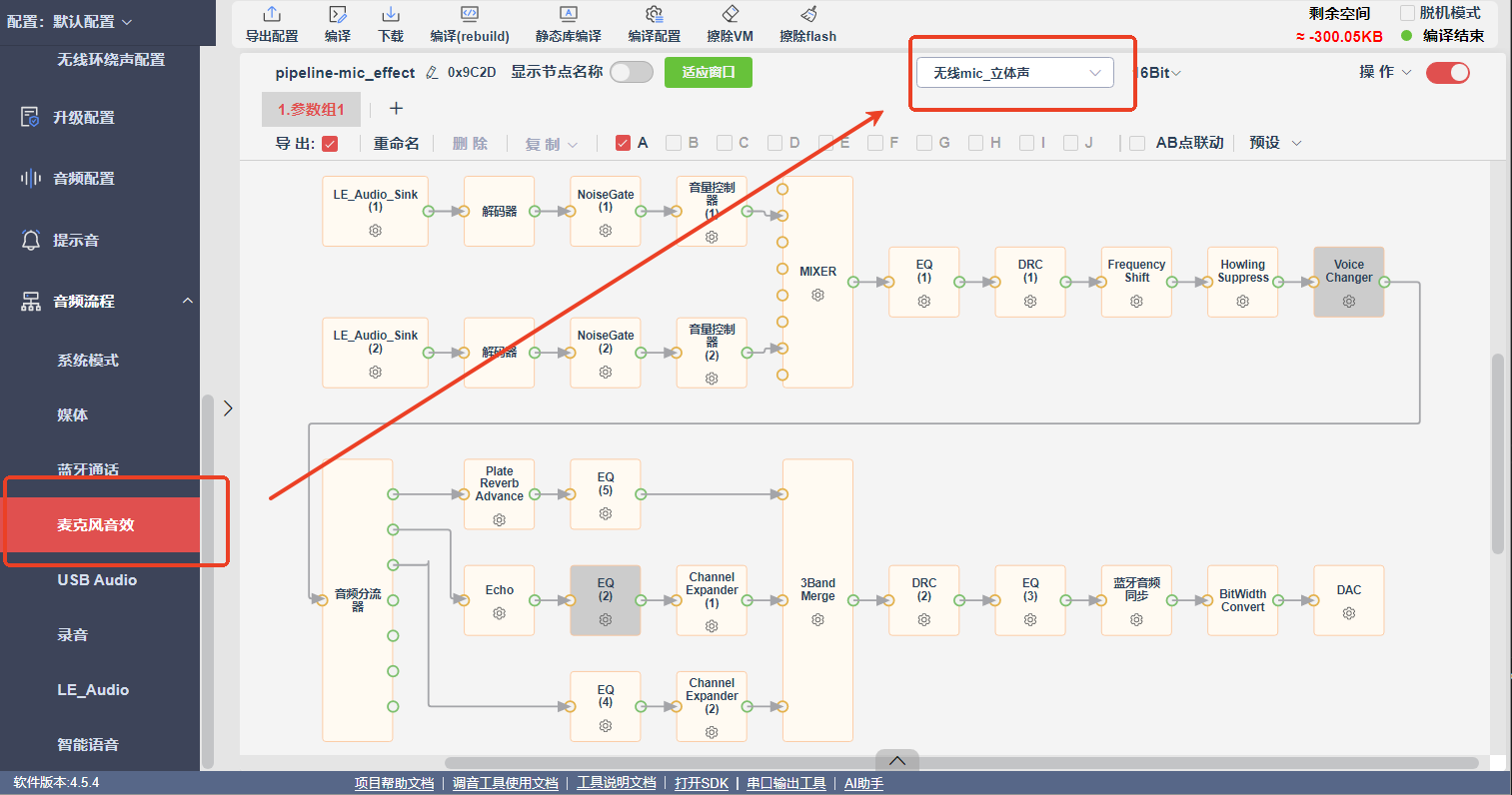

6.看流程图有没有切到无线麦。

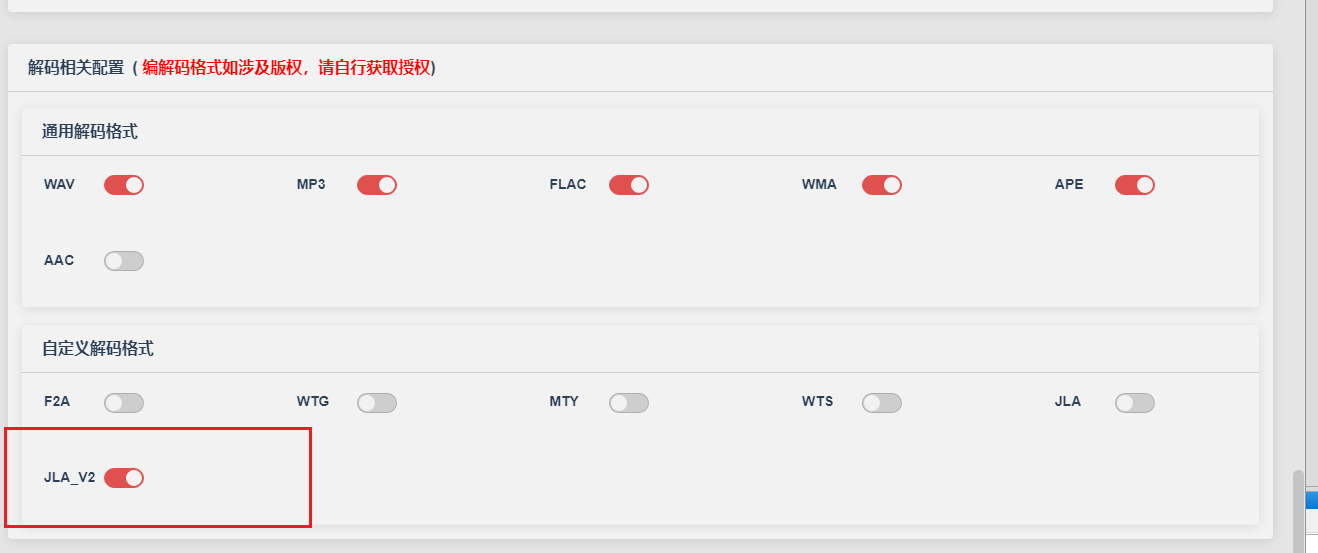

7.需要把自定义解码格式的JLA_V2打开

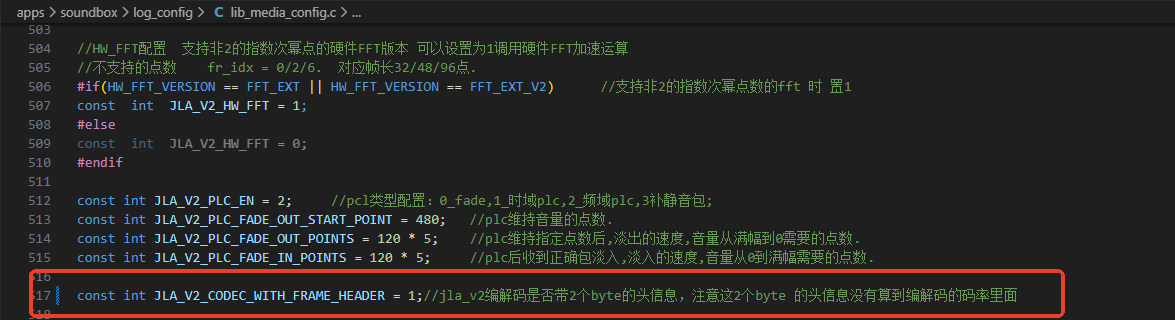

如果使用02.14版本，需要在上面配置的基础上，增加下面的修改，并打好btctrler.a补丁
【金山文档 | WPS云文档】 btctrler_701-200-0214_修复连上两个mic后断开第一个mic卡顿和三合一+tws卡顿问题+连两个mic打断提示音卡顿
https://www.kdocs.cn/l/cfF3Y86ahIWD

2.音箱AC706N_2.0.0+无线麦AW32N_1.0.0

1.注意将AC706N的LE_AUDIO配对名与AW32的低功耗蓝牙名保持一致。

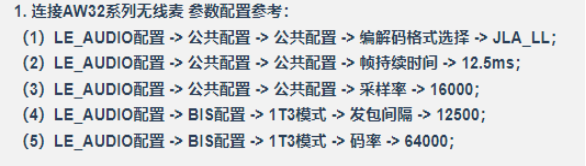

2.AC706N中需要注意在LE_AUDIO配置的公共配置中的1T3配置，保证参数对应。
3.无线麦的配置需要根据原理图对麦的类型和管脚进行配置。
4.如果芯片为AW328A，需要把强制升级工具升级到特定版本才可以正常出盘，下载。

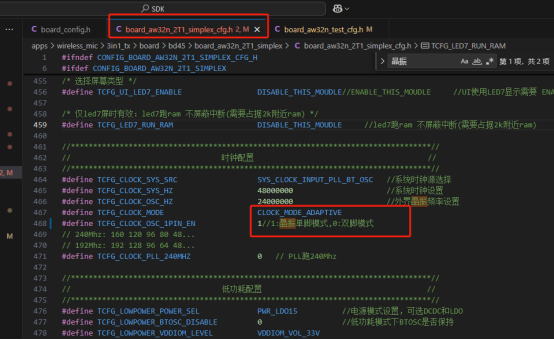

5.使用CONFIG_BOARD_AW32N_2T1_SIMPLEX 板级配置，aw328a芯片运行打印一直乱码，将晶振配置为单脚模式。#define TCFG_CLOCK_OSC_1PIN_EN为1。

3.音箱AC706N_2.0.0+无线麦AC706N_2.0.0/音箱AC706N_1.0.0+无线麦AC706N_1.0.0

1.注意将AC706N的LE_AUDIO配对名与无线麦AC706N的低功耗蓝牙名保持一致。
2.AC706N中需要注意在LE_AUDIO配置的公共配置中的1T3配置，保证参数对应。
3.无线麦的配置需要根据原理图对麦的类型和管脚进行配置。

4.无线麦AC706N_TX_2.0.0+无线麦AC706N_RX_2.0.0

1.注意将AC706N发送端和接收端的低功耗蓝牙名保持一致。
2.2.0.0版本的SDK不能和1.x.x的版本交叉使用。
3.SDK默认使用JLA_V2格式，与之前的版本格式不匹配，如需与之前的版本配对，需要手动改为与之前版本的编解码格式和参数一致。
4.2T1领夹麦用CONFIG_BOARD_AC706N_2T1_ADAPTER对应的板级配置。

5.无线麦AW32N_TX_1.0.0+无线麦AW32N_RX_1.0.0

1.注意将AW32N发送端和接收端的低功耗蓝牙名保持一致。
2.此版本的1T1和2T1无线话筒编解码格式改为JLA_V2，注意与前面版本的JLA_LL或JLA_LW格式不能适配。
3.配置干电池方案IOVDD需要与VBAT短接，uSb强制升级工具升级5v要接VPWR，不能接VBAT。
4.配置干电池方案烧写器烧写LVD挡位需要配置到最低1.8v。
5.如果芯片为AW328A，需要把强升工具升级到特定版本才可以正常出盘，下载。
6.使用CONFIG_BOARD_AW32N_2T1_SIMPLEX 板级配置，aw328a芯片运行打印一直乱码，将晶振配置为单脚模式。#define TCFG_CLOCK_OSC_1PIN_EN为1。

6.无线麦AC710N_TX_1.0.0+无线麦AC710N_RX_1.0.0

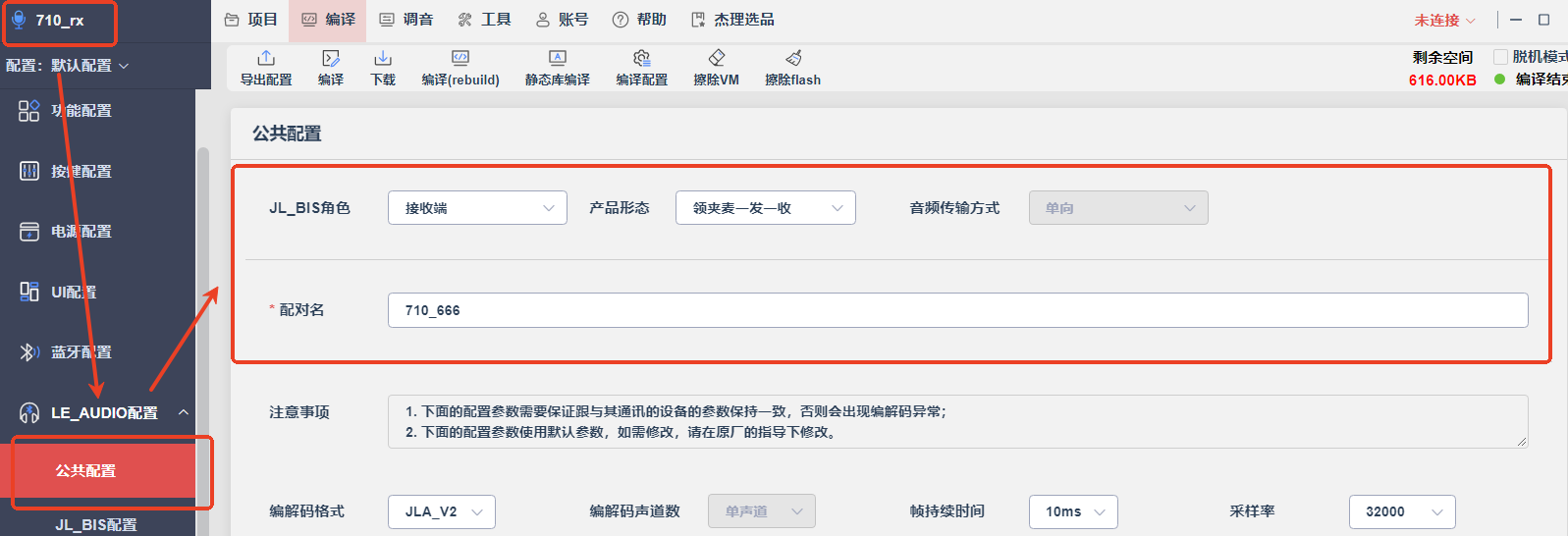

1.要确保tx和rx的配对名保持一致。
2.发射端和接收端用的同一套sdk，需要修改公共配置里的内容选择角色等。

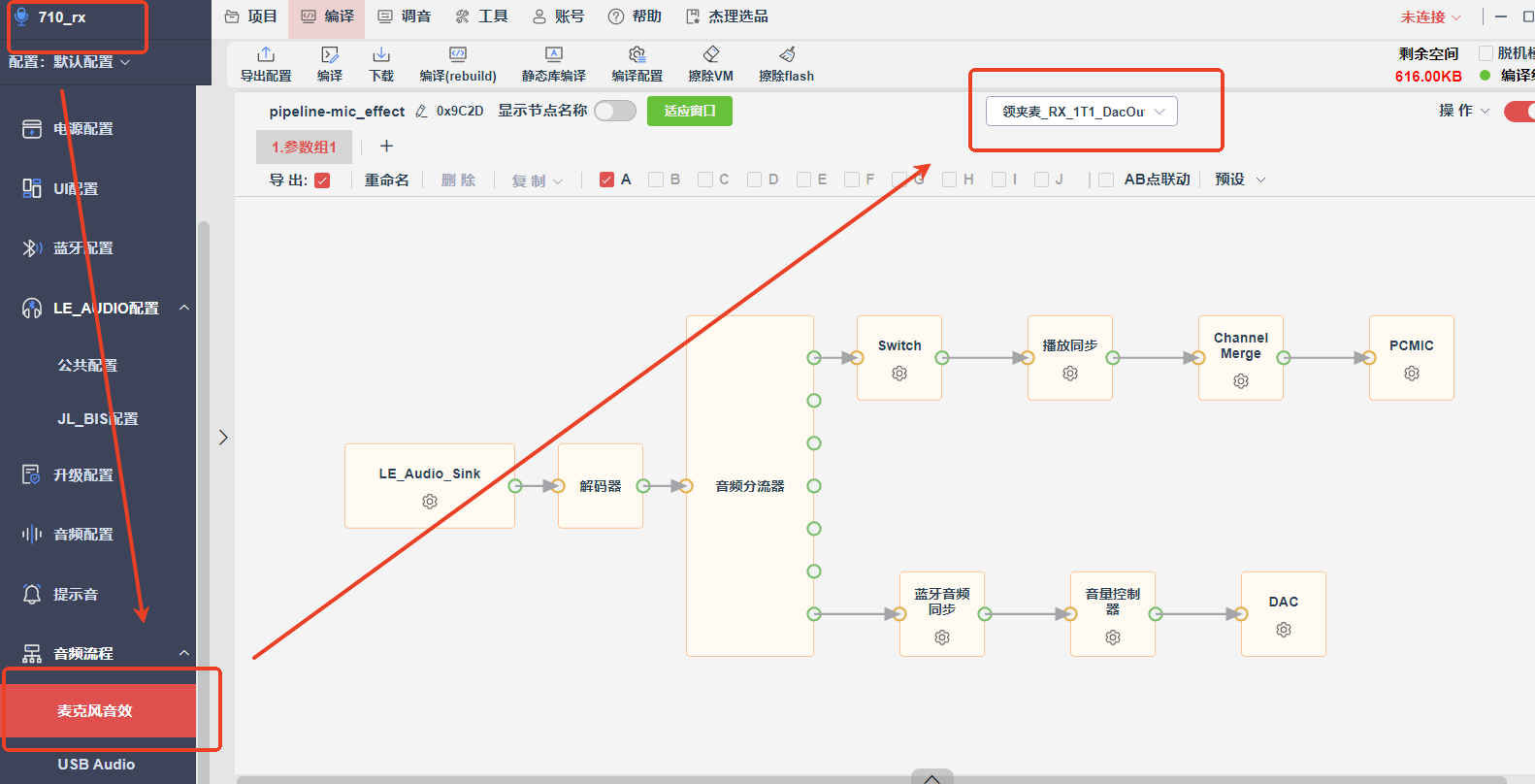

3.rx端的音频流程需要使用DacOut版本才能同时有dac输出，需要手动改。
4.如果dac输出没声音的话需要看看dac输出方式和声道配置是否与硬件对应。

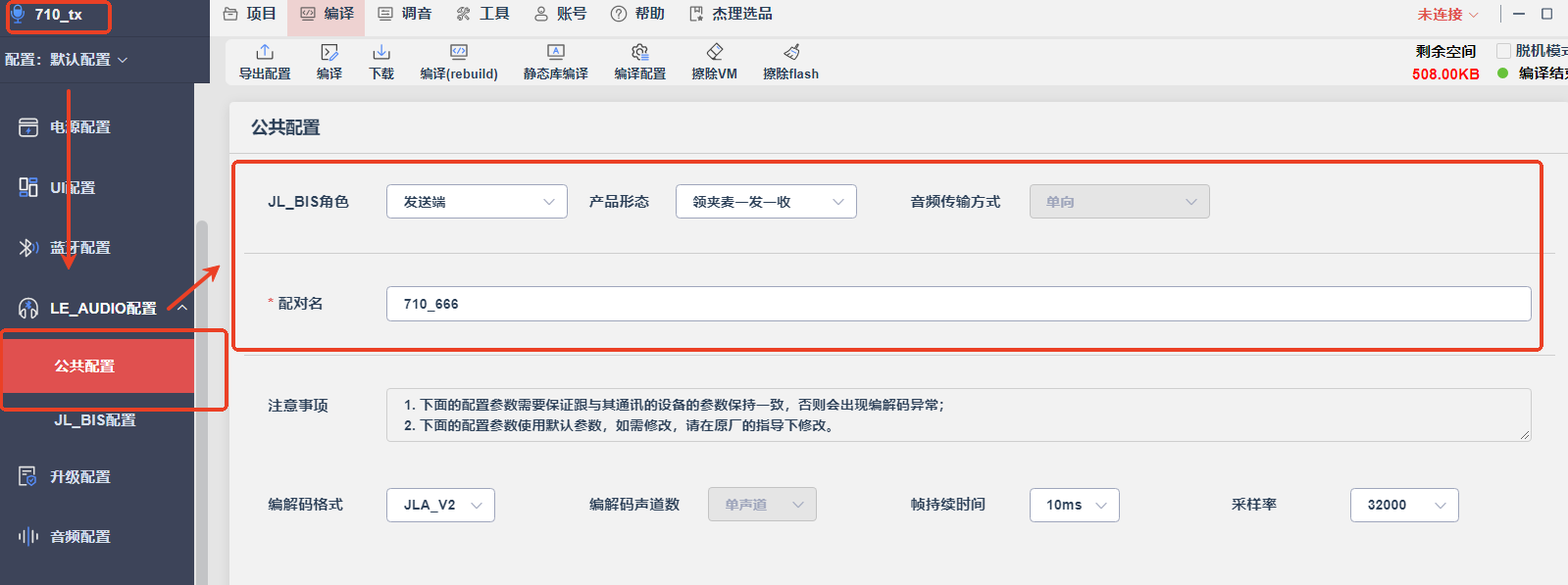

发送端配置
接收端配置

本文档包含以下子页面
